GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 1 von 12
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: 1510211010
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 9 Compete
Typ CARMANI CA 9 6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- CARMANI CA 9 6516 5/114,3/67,1 38 725 2175
LK114,3 / Ø72,6x67,1
Kennzeichnungen
KBA-Nummer 49007
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung CARMANI CA 9 6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET ..(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C-Crosser 115,125 215/70R16 A13 A02 A04 A05
V*****, V 115,125 225/65R16 A13 A08 A09 A16
e2*2001/116*0358*.. 115,125 235/60R16 A12 A21 S01
115,125 235/65R16 A12
Citroen C4 Aircross 84-110 215/70R16 A63 A02 A04 A05
B 84-110 225/65R16 A90 A08 A09 A16
e2*2007/46*0117*.. 84-110 235/60R16 A90 A21 A57 S01
84-110 235/65R16 A12
Hyundai Grandeur 110-191 225/60R16 A39 A02 A04 A05
TG 110-191 235/60R16 A12 A08 A09 A16
e4*2001/116*0099*.. A21 Lim S01
Hyundai Sonata 100-184 215/60R16 A11 A02 A04 A05
NF 100-184 225/55R16 A12 A08 A09 A16
e11*2001/116*0241*. 100-184 235/50R16 A01 A12 K1c A21 Lim S01
Hyundai Trajet 82-127 215/60R16 A02 A04 A05
FO 82-127 225/55R16 A01 K45 K90 A08 A09 A12
e11*98/14*0130*.. A16 A21 S01
Hyundai Tucson 82-129 215/65R16 A13 A02 A04 A05
JM 82-129 225/60R16 A12 A08 A09 A16
e4*2001/116*0087*.. 82-129 235/60R16 A01 A12 K1a K1b K2b A21 KOV S01
- ohne Radhaus-
Verbreiterungen
Hyundai Tucson 82-129 215/65R16 A13 R09 A02 A04 A05
JM 82-129 235/60R16 A13 A08 A09 A16
e4*2001/116*0087*.. A21 KMV S01
- mit Radhaus-
Verbreiterungen
Hyundai XG ... 120-145 205/55R16 K46 T89 T91 A01 A02 A04
XG 120-145 205/60R16 K46 A05 A08 A09
e11*98/14*0109*.. 120-145 215/55R16 K41 K46 A12 A16 A21
120-145 225/50R16 K1a K2b K41 K42 K45 K46 V16 S01
Hyundai i30 66-99 195/55R16 R37 A02 A04 A05
GDH 66-99 195/60R16 R37 A08 A09 A12
e11*2007/46*0337*.. 66-99 205/55R16 A01 K2b K6g A16 A21 A58
66-99 215/50R16 A01 K1a K1b K2b K5a K6g Flh V16 S01
66-99 225/50R16 A01 K1c K2c K5b K6h K8h
Hyundai i30 /-CW 66-105 195/55R16 R37 A02 A04 A05
FD, FDH 66-105 205/55R16 A01 K1a K1b K2b K56 A08 A09 A12
e11*2001/116*0313*. 66-105 215/50R16 A01 K1c K2a K2b K56 A16 A21 Car
e11*2001/116*0343*. 66-105 225/50R16 A01 K1c K27 K2c K41 K56 Flh V16 S01
e11*2007/46*0225*..
Hyundai ix20 57-94 195/55R16 K1a K1b K2b A01 A02 A04
JC 57-94 195/60R16 K1a K1b K2b A05 A08 A09
e4*2007/46*0207*..; 57-94 205/55R16 K1c K2b A12 A16 A21
e4*2007/46*0223*.. 57-94 215/55R16 K1c K2a K2b K8c A58 Flh V16
57-94 225/50R16 K2c K8c R03 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

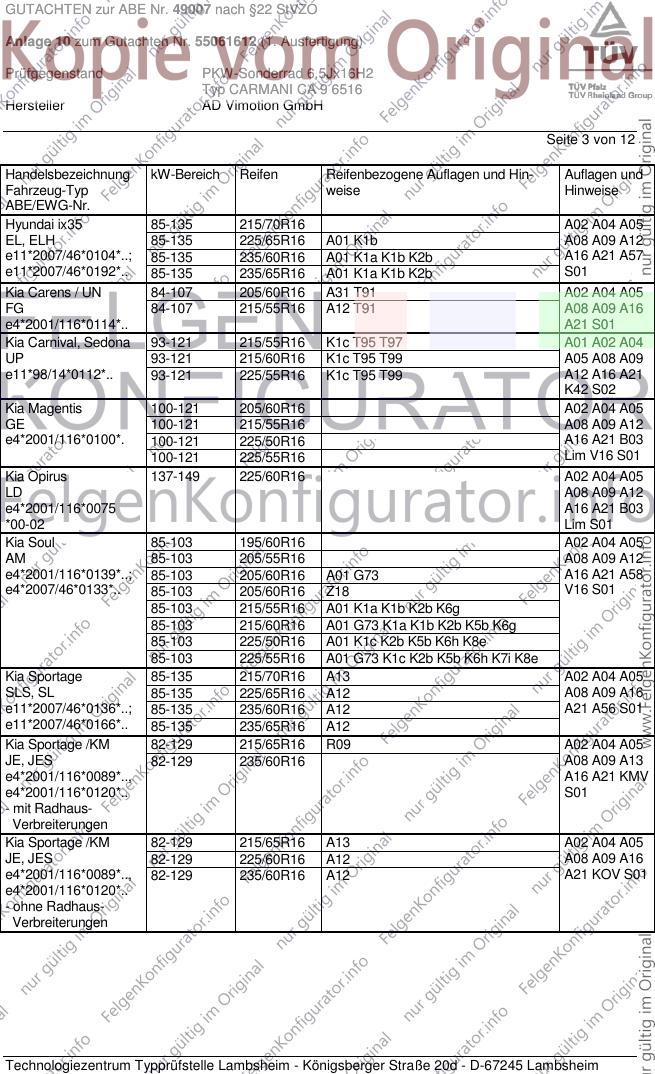

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai ix35 85-135 215/70R16 A02 A04 A05
EL, ELH 85-135 225/65R16 A01 K1b A08 A09 A12
e11*2007/46*0104*..; 85-135 235/60R16 A01 K1a K1b K2b A16 A21 A57
e11*2007/46*0192*.. 85-135 235/65R16 A01 K1a K1b K2b S01
Kia Carens / UN 84-107 205/60R16 A31 T91 A02 A04 A05
FG 84-107 215/55R16 A12 T91 A08 A09 A16
e4*2001/116*0114*.. A21 S01
Kia Carnival, Sedona 93-121 215/55R16 K1c T95 T97 A01 A02 A04
UP 93-121 215/60R16 K1c T95 T99 A05 A08 A09
e11*98/14*0112*.. 93-121 225/55R16 K1c T95 T99 A12 A16 A21
K42 S02
Kia Magentis 100-121 205/60R16 A02 A04 A05
GE 100-121 215/55R16 A08 A09 A12
e4*2001/116*0100*. 100-121 225/50R16 A16 A21 B03
100-121 225/55R16 Lim V16 S01
Kia Opirus 137-149 225/60R16 A02 A04 A05
LD A08 A09 A12
e4*2001/116*0075 A16 A21 B03
*00-02 Lim S01
Kia Soul 85-103 195/60R16 A02 A04 A05
AM 85-103 205/55R16 A08 A09 A12
e4*2001/116*0139*..; 85-103 205/60R16 A01 G73 A16 A21 A58
e4*2007/46*0133*.. 85-103 205/60R16 Z18 V16 S01
85-103 215/55R16 A01 K1a K1b K2b K6g
85-103 215/60R16 A01 G73 K1a K1b K2b K5b K6g
85-103 225/50R16 A01 K1c K2b K5b K6h K8e
85-103 225/55R16 A01 G73 K1c K2b K5b K6h K7i K8e
Kia Sportage 85-135 215/70R16 A13 A02 A04 A05
SLS, SL 85-135 225/65R16 A12 A08 A09 A16
e11*2007/46*0136*..; 85-135 235/60R16 A12 A21 A56 S01
e11*2007/46*0166*.. 85-135 235/65R16 A12
Kia Sportage /KM 82-129 215/65R16 R09 A02 A04 A05
JE, JES 82-129 235/60R16 A08 A09 A13
e4*2001/116*0089*.., A16 A21 KMV
e4*2001/116*0120*.. S01
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 215/65R16 A13 A02 A04 A05
JE, JES 82-129 225/60R16 A12 A08 A09 A16
e4*2001/116*0089*.., 82-129 235/60R16 A12 A21 KOV S01
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Venga 55-94 195/55R16 K1a K1b K2b A01 A02 A04
YN, -/S, -/G 55-94 195/60R16 K1a K1b K2b A05 A08 A09
e4*2007/46*0130*..; 55-94 205/55R16 K1c K2b A12 A16 A21
e4*2007/46*0131*..; 55-94 215/55R16 K1c K2a K2b K8c A58 Flh V16
e4*2007/46*0261*..; 55-94 225/50R16 K2c K8c R03 S01
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 195/55R16 R37 A02 A04 A05
ED 66-106 205/55R16 A01 K1a K1b K2b K56 A08 A09 A12
e4*2001/116*0121*.; 66-106 215/50R16 A01 K1c K2b K56 A16 A21 Car
e4*2007/46*0132*.. 66-106 225/50R16 A01 K1c K2b K41 K56 Cpe Flh V16
- pro_cee'd /-SW S01
Kia cee'd 66-99 195/55R16 R37 A02 A04 A05
JD 66-99 195/60R16 R37 A08 A09 A12
e4*2007/46*0496*.. 66-99 205/55R16 A01 K1a K1b K2b K6g A16 A21 A58
66-99 215/50R16 A01 K1c K2b K3f K4g K5d K6g Flh V16 S01
66-99 225/50R16 A01 K1c K2c K3f K4g K5d K6h K8h
Mazda 3 62-110 205/55R16 K1c K2b K42 K46 A01 A02 A04
BK 62-110 215/50R16 K1c K2b K42 K46 A05 A08 A09
e1*2001/116*0234*.. 62-110 225/50R16 K2b K42 K44 K46 R03 A12 A16 A21
B02 B03 Flh
Lim V16 S01
Mazda 3 77-136 205/55R16 K1a K1b K6b A01 A02 A04
BL 77-136 215/50R16 K1c K6f K6k A05 A08 A09
e11*2001/116*0262*. 77-136 215/55R16 K1c K6f K6k A12 A16 A21
B03 Flh Sth
S01
Mazda 323 106 205/50R16 A01 A02 A04
BA A05 A08 A09
G878, A12 A16 A21
e13*96/27*0023*.. K42 K56 S01
Mazda 5 81-107 205/55R16 K1c K42 T90 T91 A01 A02 A04
CR1 81-107 215/50R16 K1c K42 A05 A08 A09
e13*2001/116*0156*. 81-107 225/50R16 K2b K42 K44 R03 A12 A16 A21
B02 B03 V16
S01
Mazda 5 85 195/55R16 K4h K6f K6g R37 T91 A01 A02 A04
CW 85 195/60R16 K4h K6f K6g R37 T93 A05 A08 A09
e1*2007/46*0433*.. 85,106,110 205/55R16 K1a K1b K4h K6f K6g T91 A12 A16 A21
85,106,110 215/55R16 K1c K4h K6f K6h K8h A58 V16 S01
85,106,110 225/50R16 K1c K2b K3i K4h K5d K6f K6h K8m
Mazda 6 88-136 195/65R16 K1a K42 R37 A01 A02 A04
GH 88-136 205/55R16 K1c K2b K42 T88 T89 A05 A08 A09
e1*2001/116*0448*.. 88-136 205/60R16 K1c K2b K42 A12 A16 A21
88-136 215/55R16 K1c K2b K42 A58 Car Flh
Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

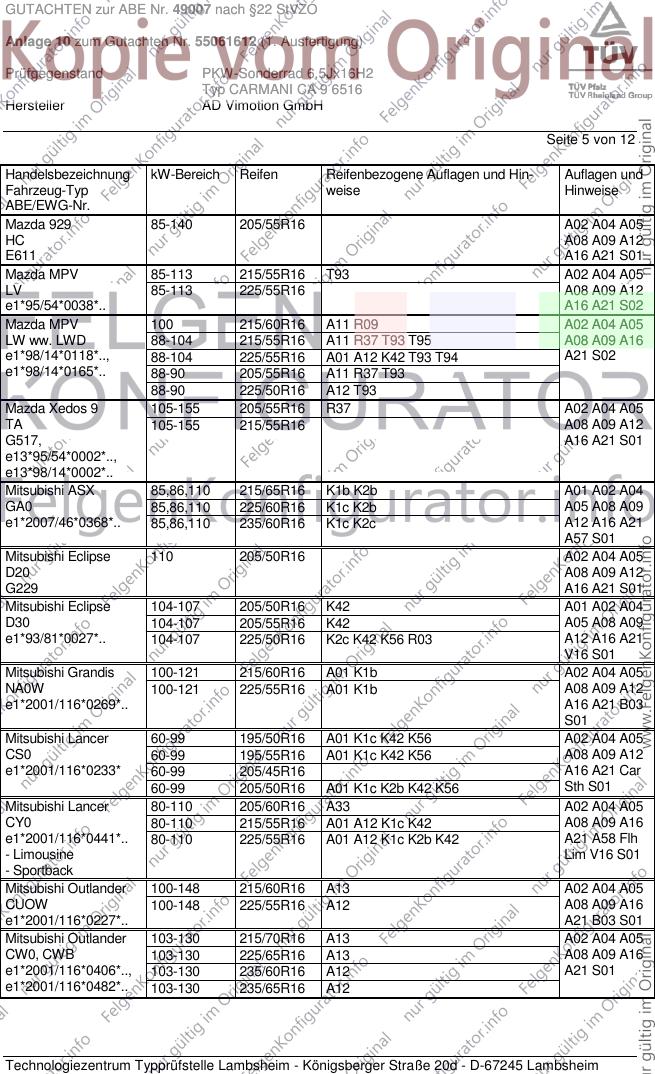

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 929 85-140 205/55R16 A02 A04 A05
HC A08 A09 A12
E611 A16 A21 S01
Mazda MPV 85-113 215/55R16 T93 A02 A04 A05
LV 85-113 225/55R16 A08 A09 A12
e1*95/54*0038*.. A16 A21 S02
Mazda MPV 100 215/60R16 A11 R09 A02 A04 A05
LW ww. LWD 88-104 215/55R16 A11 R37 T93 T95 A08 A09 A16
e1*98/14*0118*.., 88-104 225/55R16 A01 A12 K42 T93 T94 A21 S02
e1*98/14*0165*.. 88-90 205/55R16 A11 R37 T93
88-90 225/50R16 A12 T93
Mazda Xedos 9 105-155 205/55R16 R37 A02 A04 A05
TA 105-155 215/55R16 A08 A09 A12
G517, A16 A21 S01
e13*95/54*0002*..,
e13*98/14*0002*..
Mitsubishi ASX 85,86,110 215/65R16 K1b K2b A01 A02 A04
GA0 85,86,110 225/60R16 K1c K2b A05 A08 A09
e1*2007/46*0368*.. 85,86,110 235/60R16 K1c K2c A12 A16 A21
A57 S01
Mitsubishi Eclipse 110 205/50R16 A02 A04 A05
D20 A08 A09 A12
G229 A16 A21 S01
Mitsubishi Eclipse 104-107 205/50R16 K42 A01 A02 A04
D30 104-107 205/55R16 K42 A05 A08 A09
e1*93/81*0027*.. 104-107 225/50R16 K2c K42 K56 R03 A12 A16 A21
V16 S01
Mitsubishi Grandis 100-121 215/60R16 A01 K1b A02 A04 A05
NA0W 100-121 225/55R16 A01 K1b A08 A09 A12
e1*2001/116*0269*.. A16 A21 B03
S01
Mitsubishi Lancer 60-99 195/50R16 A01 K1c K42 K56 A02 A04 A05
CS0 60-99 195/55R16 A01 K1c K42 K56 A08 A09 A12
e1*2001/116*0233* 60-99 205/45R16 A16 A21 Car
60-99 205/50R16 A01 K1c K2b K42 K56 Sth S01
Mitsubishi Lancer 80-110 205/60R16 A33 A02 A04 A05
CY0 80-110 215/55R16 A01 A12 K1c K42 A08 A09 A16
e1*2001/116*0441*.. 80-110 225/55R16 A01 A12 K1c K2b K42 A21 A58 Flh
- Limousine Lim V16 S01
- Sportback
Mitsubishi Outlander 100-148 215/60R16 A13 A02 A04 A05
CUOW 100-148 225/55R16 A12 A08 A09 A16
e1*2001/116*0227*.. A21 B03 S01
Mitsubishi Outlander 103-130 215/70R16 A13 A02 A04 A05
CW0, CWB 103-130 225/65R16 A13 A08 A09 A16
e1*2001/116*0406*.., 103-130 235/60R16 A12 A21 S01
e1*2001/116*0482*.. 103-130 235/65R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

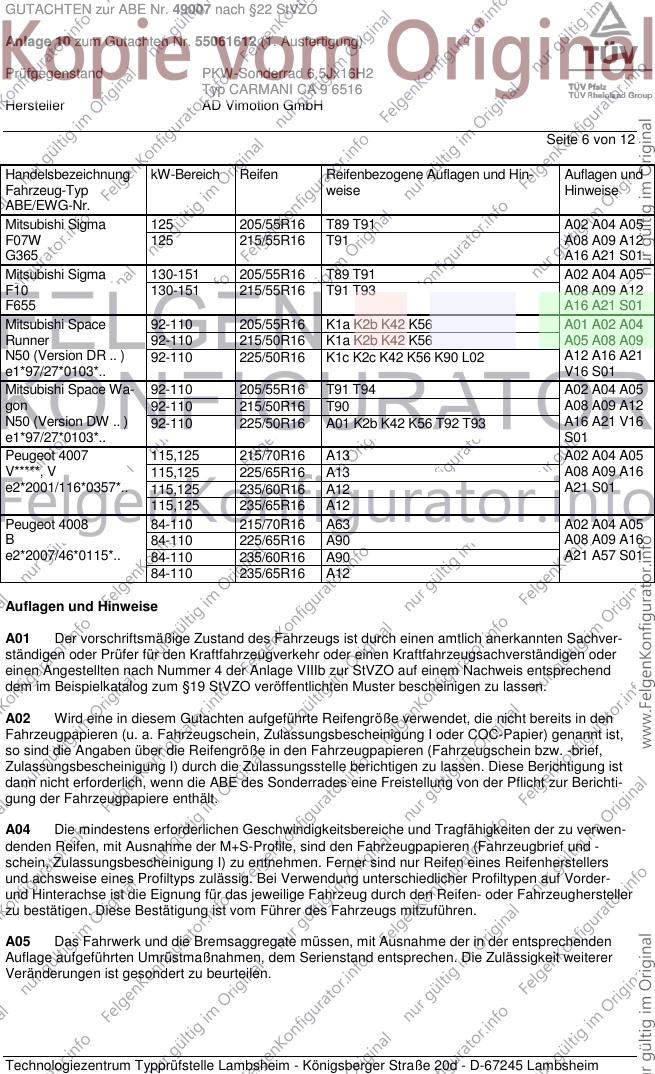

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mitsubishi Sigma 125 205/55R16 T89 T91 A02 A04 A05
F07W 125 215/55R16 T91 A08 A09 A12
G365 A16 A21 S01
Mitsubishi Sigma 130-151 205/55R16 T89 T91 A02 A04 A05
F10 130-151 215/55R16 T91 T93 A08 A09 A12
F655 A16 A21 S01
Mitsubishi Space 92-110 205/55R16 K1a K2b K42 K56 A01 A02 A04
Runner 92-110 215/50R16 K1a K2b K42 K56 A05 A08 A09
N50 (Version DR .. ) 92-110 225/50R16 K1c K2c K42 K56 K90 L02 A12 A16 A21
e1*97/27*0103*.. V16 S01
Mitsubishi Space Wa- 92-110 205/55R16 T91 T94 A02 A04 A05
gon 92-110 215/50R16 T90 A08 A09 A12
N50 (Version DW .. ) 92-110 225/50R16 A01 K2b K42 K56 T92 T93 A16 A21 V16
e1*97/27*0103*.. S01
Peugeot 4007 115,125 215/70R16 A13 A02 A04 A05
V*****, V 115,125 225/65R16 A13 A08 A09 A16
e2*2001/116*0357*.. 115,125 235/60R16 A12 A21 S01
115,125 235/65R16 A12
Peugeot 4008 84-110 215/70R16 A63 A02 A04 A05
B 84-110 225/65R16 A90 A08 A09 A16
e2*2007/46*0115*.. 84-110 235/60R16 A90 A21 A57 S01
84-110 235/65R16 A12
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 7 von 12
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Antriebsachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ket-
tenschloß auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

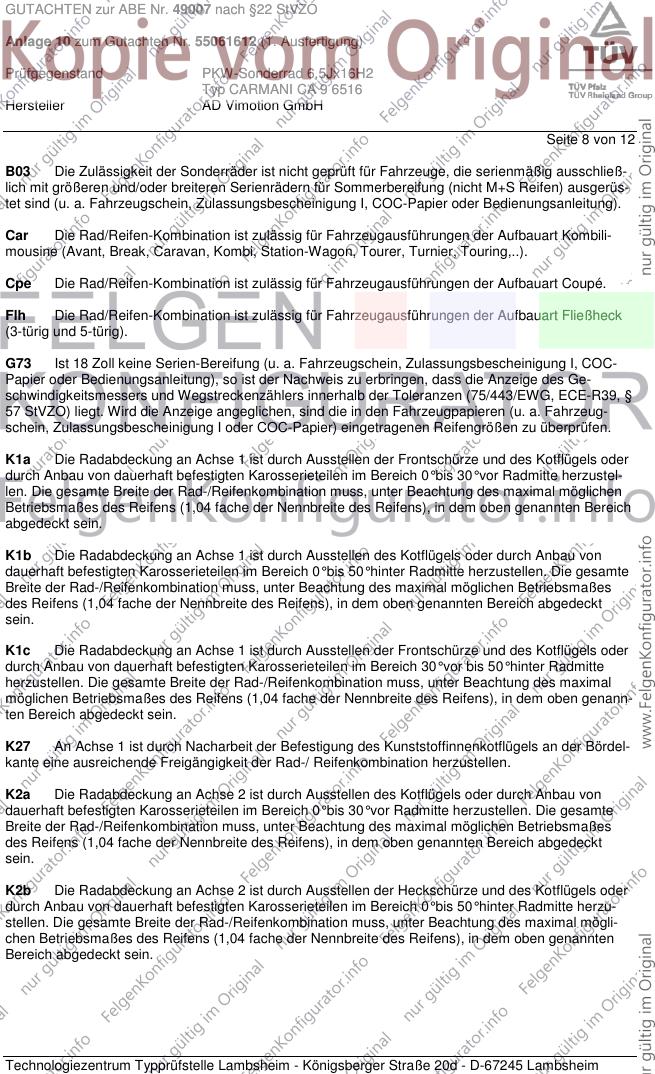

Seite 8 von 12
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

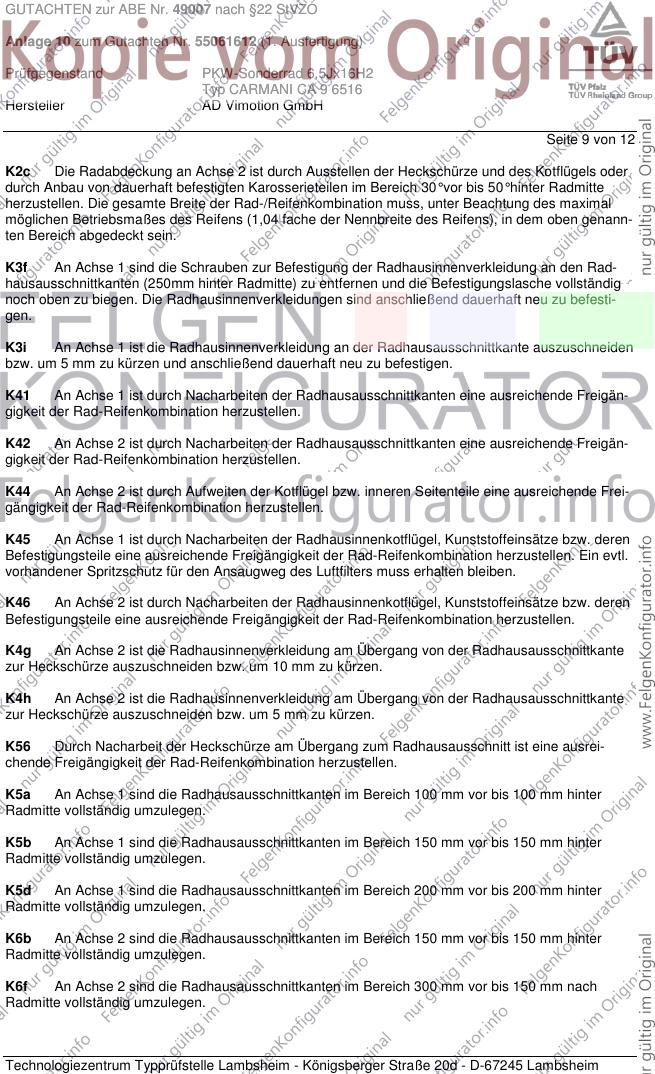

Seite 9 von 12
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

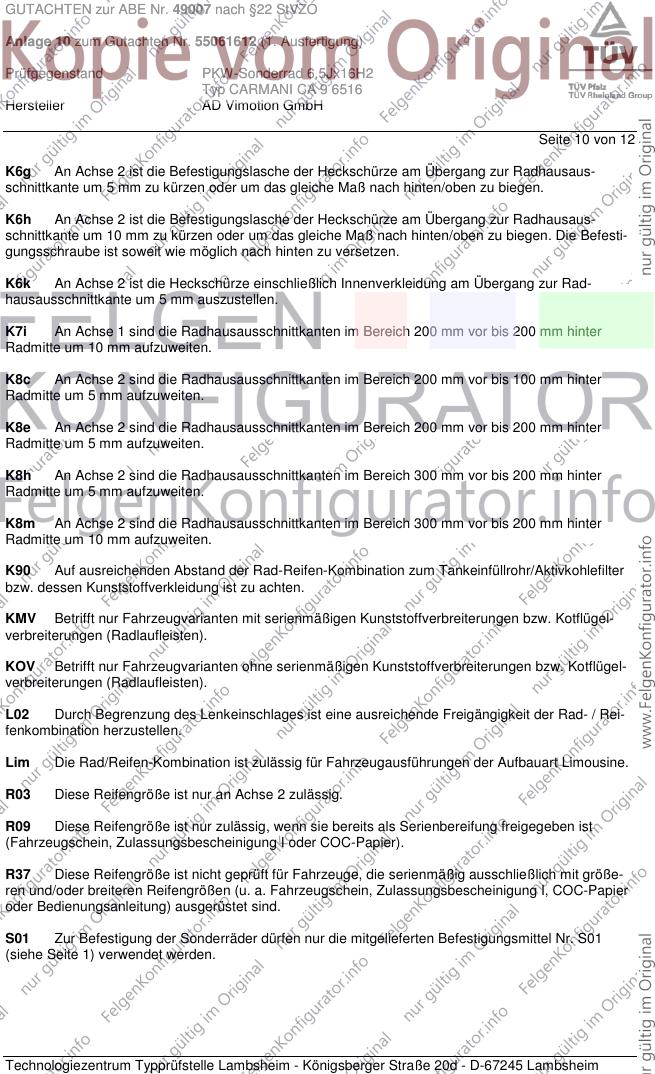

Seite 10 von 12
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Rad-
hausausschnittkante um 5 mm auszustellen.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

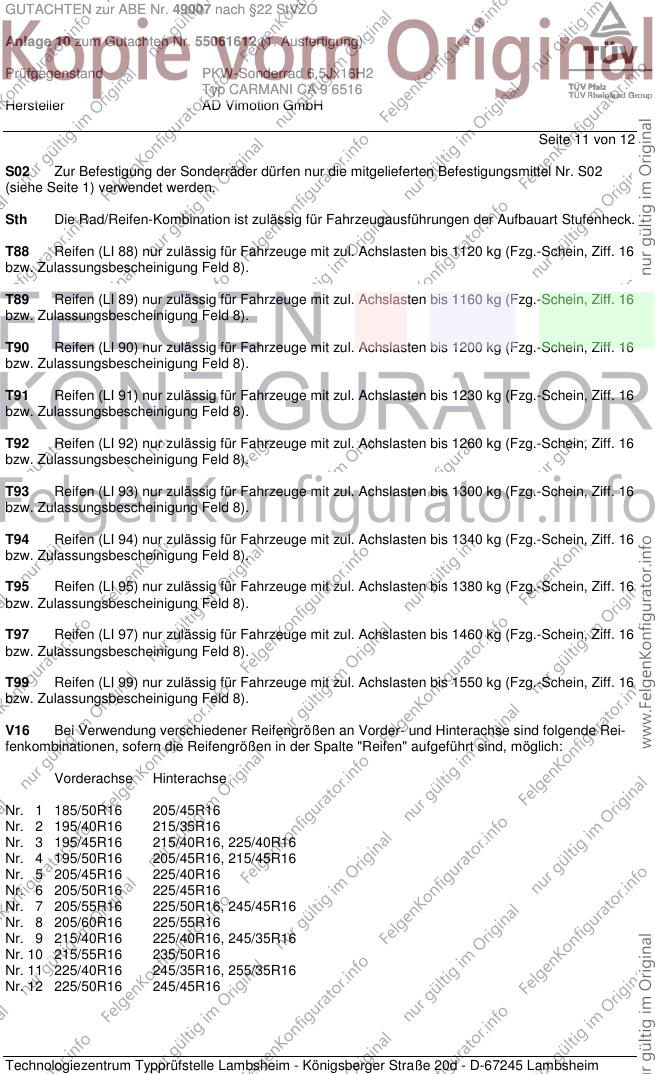

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 11 von 12
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

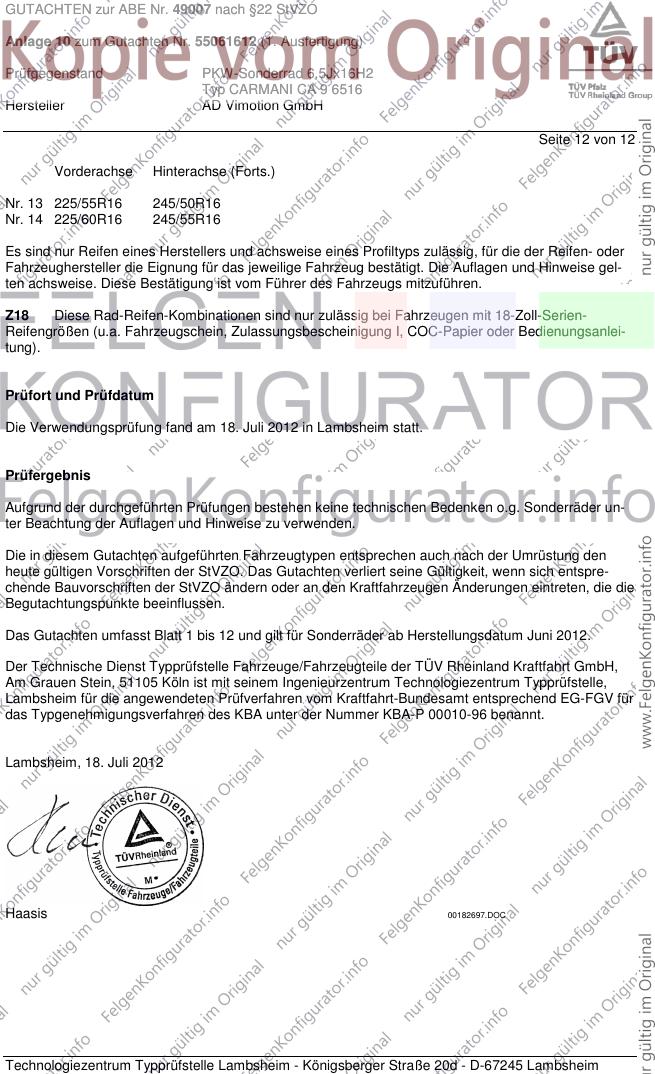

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 12 von 12
Vorderachse Hinterachse (Forts.)
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z18 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Juli 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Juli 2012
Haasis 00182697.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
