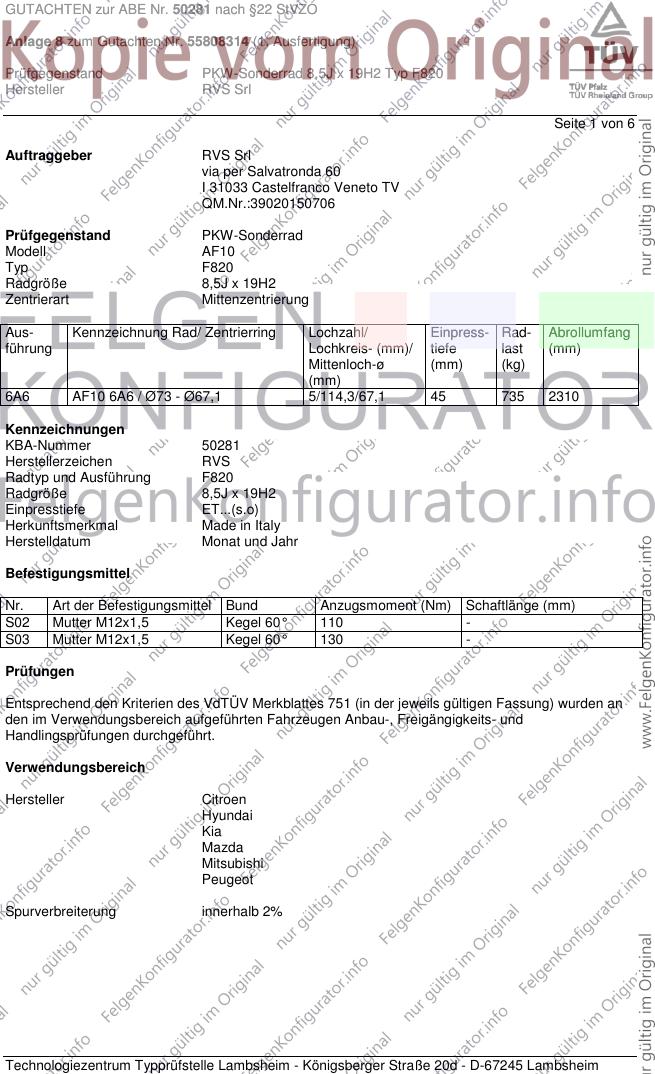

GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 1 von 6
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell AF10
Typ F820
Radgröße 8,5J x 19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
6A6 AF10 6A6 / Ø73 - Ø67,1 5/114,3/67,1 45 735 2310
Kennzeichnungen
KBA-Nummer 50281
Herstellerzeichen RVS
Radtyp und Ausführung F820
Radgröße 8,5J x 19H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 225/45R19 A12 A14 A21
B 84-110 235/45R19 A57 S02
e2*2007/46*0117*..
Hyundai Grand Santa 145, 147 235/50R19 K1a K2b A01 A12 A14
Fe 145, 147 235/55R19 K1a K2b A21 A56 S02
DM 145, 147 255/45R19 K1a K2b
e11*2007/46*0633*..
Hyundai Santa Fe 110-147 235/50R19 K1a K2b A01 A12 A14
DM 110-147 235/55R19 K1a K2b A21 A57 S02
e11*2007/46*0633*.. 110-147 255/45R19 K1a K2b
- incl. Facelift 2016
Kia Sorento (III) 110-145 235/50R19 K1a K2b A01 A12 A14
XM FL 110-145 235/55R19 K1a K2b A21 S02
e11*2007/46*0634*.. 110-145 245/50R19 K1c K2b
110-145 255/45R19 K1a K2b
Kia Sorento (IV) 136-147 235/50R19 K2b A01 A12 A14
UM 136-147 235/55R19 K2b A21 A57 S02
e4*2007/46*0894*.. 136-147 255/45R19 K2b
Mazda CX-3 77-115 225/40R19 A12 A14 A21
DJ1 77-115 235/40R19 A01 K1c A57 Flh S03
e1*2007/46*1335*..
Mazda CX-5 110-141 225/55R19 R70 A12 A14 A21
KE, GH 110-141 235/50R19 S03
e13*2007/46*1247*..; 110-141 235/55R19 A01 G01
e1*2001/116* 110-141 245/45R19
0448*14-.. 110-141 245/50R19 A01 K1c
110-141 255/45R19
110-141 275/45R19 A01 K1c K2c
Mazda RX8 141-170 225/40R19 A12 A14 A21
SE 141-170 235/35R19 V19 S02
e11*2001/116*0199*. 141-170 245/35R19
141-170 255/35R19 A01 K2b K56 R03
Mitsubishi ASX 85,86,110 225/45R19 K1b K2b A01 A12 A14
GA0 85,86,110 235/40R19 K1b K2b A21 A57 S02
e1*2007/46* 85,86,110 235/45R19 K1b K2b
0368*00-09
Mitsubishi ASX 84-110 225/45R19 K1b K2b A01 A12 A14
GA0 84-110 235/45R19 K1c K2b A21 A57 KOV
e1*2007/46* 84-110 245/45R19 K1c K2b S02
0368*10-..
- ab MJ 2016
Mitsubishi ASX 84-110 225/45R19 A12 A14 A21
GA0 84-110 235/45R19 A57 KMV S02
e1*2007/46* 84-110 245/45R19
0368*10-..
- ab MJ 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 4008 84-110 225/45R19 A12 A14 A21
B 84-110 235/45R19 A57 S02
e2*2007/46*0115*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 4 von 6
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

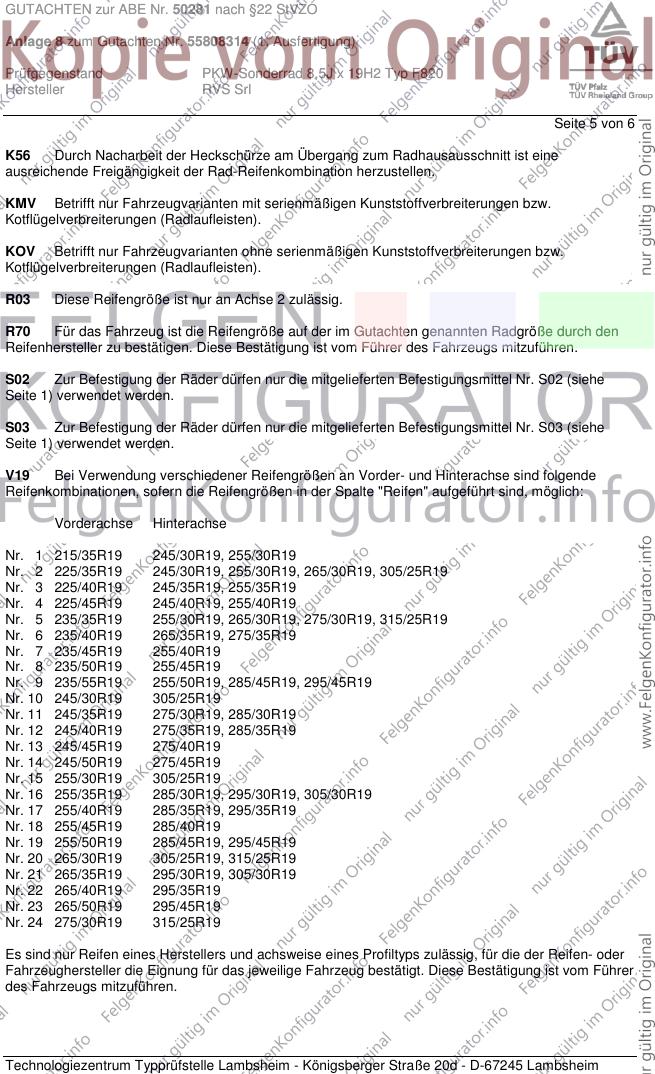

GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 5 von 6
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 6 von 6
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. Dezember 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Dezember 2015
Schmidt 00240274.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
