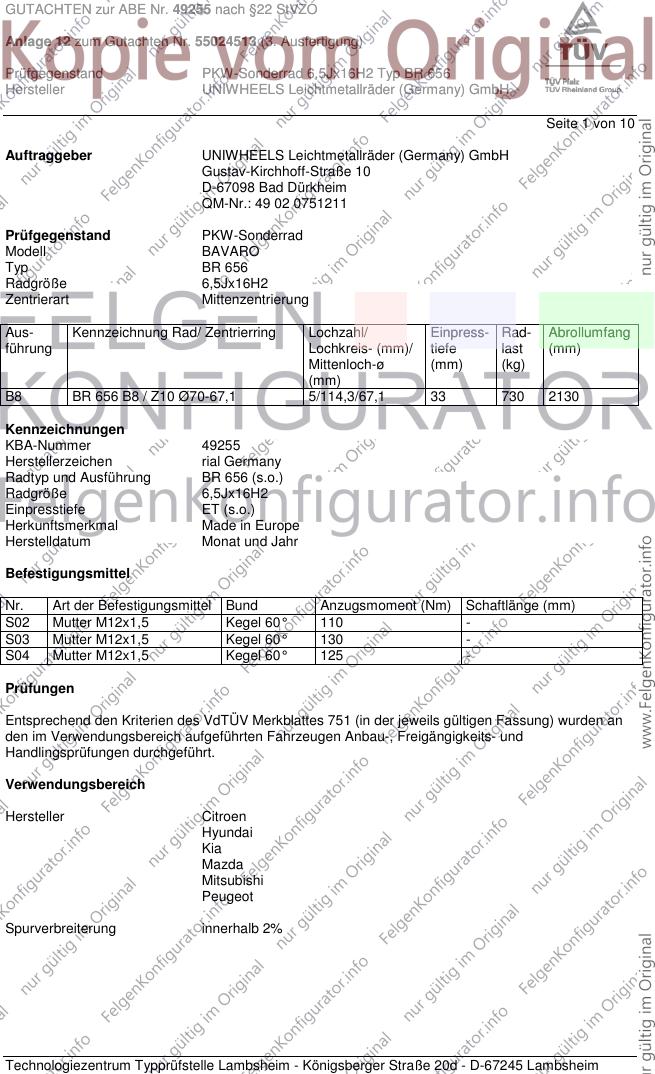

GUTACHTEN zur ABE Nr. 49255 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55024513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ BR 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 10
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell BAVARO
Typ BR 656
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 BR 656 B8 / Z10 Ø70-67,1 5/114,3/67,1 33 730 2130
Kennzeichnungen
KBA-Nummer 49255
Herstellerzeichen rial Germany
Radtyp und Ausführung BR 656 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Made in Europe
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

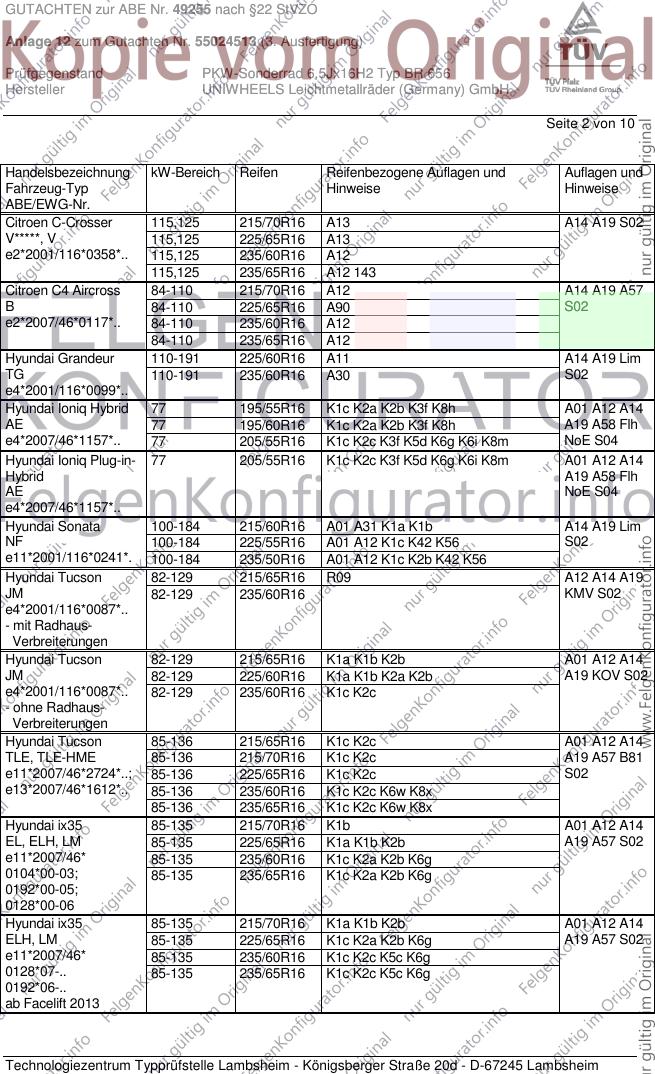

GUTACHTEN zur ABE Nr. 49255 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55024513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ BR 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C-Crosser 115,125 215/70R16 A13 A14 A19 S02
V*****, V 115,125 225/65R16 A13
e2*2001/116*0358*.. 115,125 235/60R16 A12
115,125 235/65R16 A12 143
Citroen C4 Aircross 84-110 215/70R16 A12 A14 A19 A57
B 84-110 225/65R16 A90 S02
e2*2007/46*0117*.. 84-110 235/60R16 A12
84-110 235/65R16 A12
Hyundai Grandeur 110-191 225/60R16 A11 A14 A19 Lim
TG 110-191 235/60R16 A30 S02
e4*2001/116*0099*..
Hyundai Ioniq Hybrid 77 195/55R16 K1c K2a K2b K3f K8h A01 A12 A14
AE 77 195/60R16 K1c K2a K2b K3f K8h A19 A58 Flh
e4*2007/46*1157*.. 77 205/55R16 K1c K2c K3f K5d K6g K6i K8m NoE S04
Hyundai Ioniq Plug-in- 77 205/55R16 K1c K2c K3f K5d K6g K6i K8m A01 A12 A14
Hybrid A19 A58 Flh
AE NoE S04
e4*2007/46*1157*..
Hyundai Sonata 100-184 215/60R16 A01 A31 K1a K1b A14 A19 Lim
NF 100-184 225/55R16 A01 A12 K1c K42 K56 S02
e11*2001/116*0241*. 100-184 235/50R16 A01 A12 K1c K2b K42 K56
Hyundai Tucson 82-129 215/65R16 R09 A12 A14 A19
JM 82-129 235/60R16 KMV S02
e4*2001/116*0087*..
- mit Radhaus-
Verbreiterungen
Hyundai Tucson 82-129 215/65R16 K1a K1b K2b A01 A12 A14
JM 82-129 225/60R16 K1a K1b K2a K2b A19 KOV S02
e4*2001/116*0087*.. 82-129 235/60R16 K1c K2c
- ohne Radhaus-
Verbreiterungen
Hyundai Tucson 85-136 215/65R16 K1c K2c A01 A12 A14
TLE, TLE-HME 85-136 215/70R16 K1c K2c A19 A57 B81
e11*2007/46*2724*..; 85-136 225/65R16 K1c K2c S02
e13*2007/46*1612*.. 85-136 235/60R16 K1c K2c K6w K8x
85-136 235/65R16 K1c K2c K6w K8x
Hyundai ix35 85-135 215/70R16 K1b A01 A12 A14
EL, ELH, LM 85-135 225/65R16 K1a K1b K2b A19 A57 S02
e11*2007/46* 85-135 235/60R16 K1c K2a K2b K6g
0104*00-03; 85-135 235/65R16 K1c K2a K2b K6g
0192*00-05;
0128*00-06
Hyundai ix35 85-135 215/70R16 K1a K1b K2b A01 A12 A14
ELH, LM 85-135 225/65R16 K1c K2a K2b K6g A19 A57 S02
e11*2007/46* 85-135 235/60R16 K1c K2c K5c K6g
0128*07-.. 85-135 235/65R16 K1c K2c K5c K6g
0192*06-..
ab Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

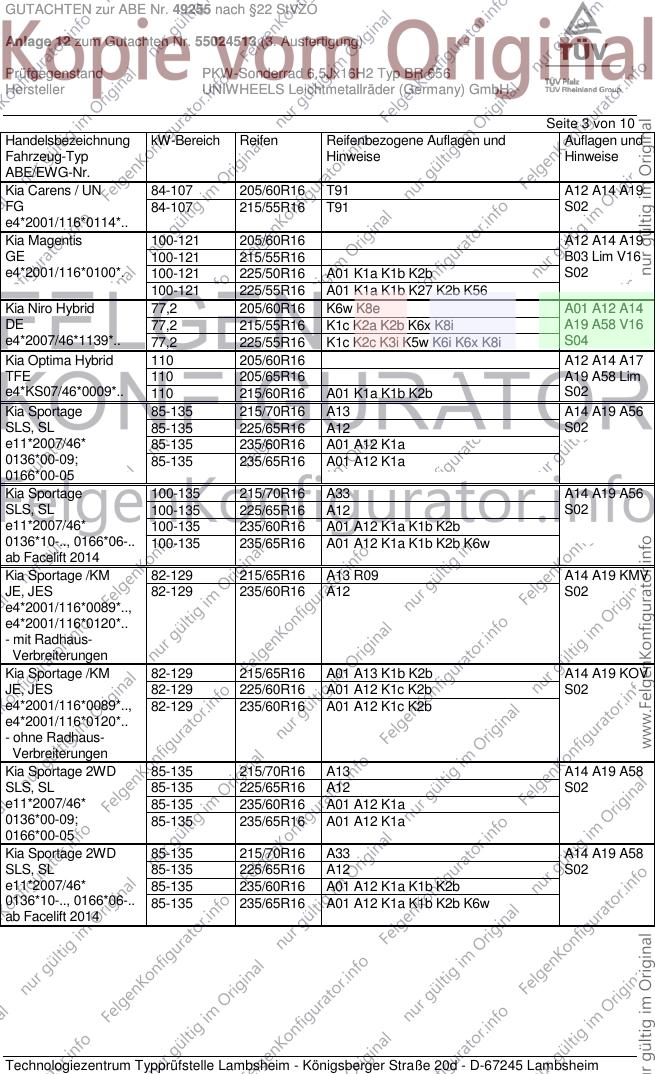

GUTACHTEN zur ABE Nr. 49255 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55024513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ BR 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Carens / UN 84-107 205/60R16 T91 A12 A14 A19
FG 84-107 215/55R16 T91 S02
e4*2001/116*0114*..
Kia Magentis 100-121 205/60R16 A12 A14 A19
GE 100-121 215/55R16 B03 Lim V16
e4*2001/116*0100*. 100-121 225/50R16 A01 K1a K1b K2b S02
100-121 225/55R16 A01 K1a K1b K27 K2b K56
Kia Niro Hybrid 77,2 205/60R16 K6w K8e A01 A12 A14
DE 77,2 215/55R16 K1c K2a K2b K6x K8i A19 A58 V16
e4*2007/46*1139*.. 77,2 225/55R16 K1c K2c K3i K5w K6i K6x K8i S04
Kia Optima Hybrid 110 205/60R16 A12 A14 A17
TFE 110 205/65R16 A19 A58 Lim
e4*KS07/46*0009*.. 110 215/60R16 A01 K1a K1b K2b S02
Kia Sportage 85-135 215/70R16 A13 A14 A19 A56
SLS, SL 85-135 225/65R16 A12 S02
e11*2007/46* 85-135 235/60R16 A01 A12 K1a
0136*00-09; 85-135 235/65R16 A01 A12 K1a
0166*00-05
Kia Sportage 100-135 215/70R16 A33 A14 A19 A56
SLS, SL 100-135 225/65R16 A12 S02
e11*2007/46* 100-135 235/60R16 A01 A12 K1a K1b K2b
0136*10-.., 0166*06-.. 100-135 235/65R16 A01 A12 K1a K1b K2b K6w
ab Facelift 2014
Kia Sportage /KM 82-129 215/65R16 A13 R09 A14 A19 KMV
JE, JES 82-129 235/60R16 A12 S02
e4*2001/116*0089*..,
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 215/65R16 A01 A13 K1b K2b A14 A19 KOV
JE, JES 82-129 225/60R16 A01 A12 K1c K2b S02
e4*2001/116*0089*.., 82-129 235/60R16 A01 A12 K1c K2b
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Kia Sportage 2WD 85-135 215/70R16 A13 A14 A19 A58
SLS, SL 85-135 225/65R16 A12 S02
e11*2007/46* 85-135 235/60R16 A01 A12 K1a
0136*00-09; 85-135 235/65R16 A01 A12 K1a
0166*00-05
Kia Sportage 2WD 85-135 215/70R16 A33 A14 A19 A58
SLS, SL 85-135 225/65R16 A12 S02
e11*2007/46* 85-135 235/60R16 A01 A12 K1a K1b K2b
0136*10-.., 0166*06-.. 85-135 235/65R16 A01 A12 K1a K1b K2b K6w
ab Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

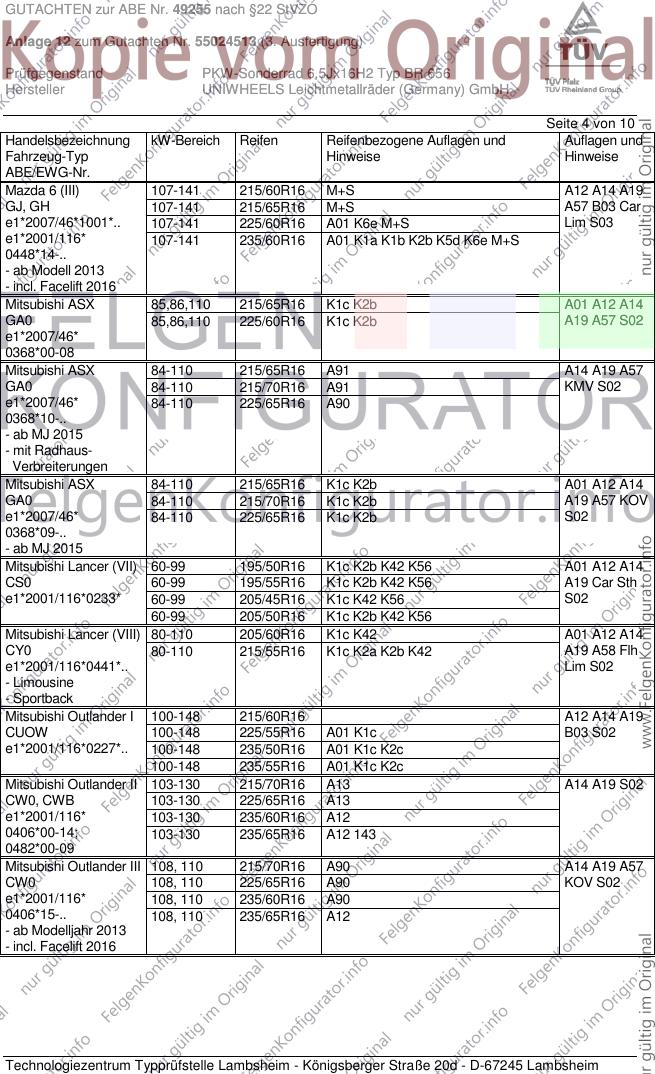

GUTACHTEN zur ABE Nr. 49255 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55024513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ BR 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 6 (III) 107-141 215/60R16 M+S A12 A14 A19
GJ, GH 107-141 215/65R16 M+S A57 B03 Car
e1*2007/46*1001*.. 107-141 225/60R16 A01 K6e M+S Lim S03
e1*2001/116* 107-141 235/60R16 A01 K1a K1b K2b K5d K6e M+S
0448*14-..
- ab Modell 2013
- incl. Facelift 2016
Mitsubishi ASX 85,86,110 215/65R16 K1c K2b A01 A12 A14
GA0 85,86,110 225/60R16 K1c K2b A19 A57 S02
e1*2007/46*
0368*00-08
Mitsubishi ASX 84-110 215/65R16 A91 A14 A19 A57
GA0 84-110 215/70R16 A91 KMV S02
e1*2007/46* 84-110 225/65R16 A90
0368*10-..
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 84-110 215/65R16 K1c K2b A01 A12 A14
GA0 84-110 215/70R16 K1c K2b A19 A57 KOV
e1*2007/46* 84-110 225/65R16 K1c K2b S02
0368*09-..
- ab MJ 2015
Mitsubishi Lancer (VII) 60-99 195/50R16 K1c K2b K42 K56 A01 A12 A14
CS0 60-99 195/55R16 K1c K2b K42 K56 A19 Car Sth
e1*2001/116*0233* 60-99 205/45R16 K1c K42 K56 S02
60-99 205/50R16 K1c K2b K42 K56
Mitsubishi Lancer (VIII) 80-110 205/60R16 K1c K42 A01 A12 A14
CY0 80-110 215/55R16 K1c K2a K2b K42 A19 A58 Flh
e1*2001/116*0441*.. Lim S02
- Limousine
- Sportback
Mitsubishi Outlander I 100-148 215/60R16 A12 A14 A19
CUOW 100-148 225/55R16 A01 K1c B03 S02
e1*2001/116*0227*.. 100-148 235/50R16 A01 K1c K2c
100-148 235/55R16 A01 K1c K2c
Mitsubishi Outlander II 103-130 215/70R16 A13 A14 A19 S02
CW0, CWB 103-130 225/65R16 A13
e1*2001/116* 103-130 235/60R16 A12
0406*00-14; 103-130 235/65R16 A12 143
0482*00-09
Mitsubishi Outlander III 108, 110 215/70R16 A90 A14 A19 A57
CW0 108, 110 225/65R16 A90 KOV S02
e1*2001/116* 108, 110 235/60R16 A90
0406*15-.. 108, 110 235/65R16 A12
- ab Modelljahr 2013
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

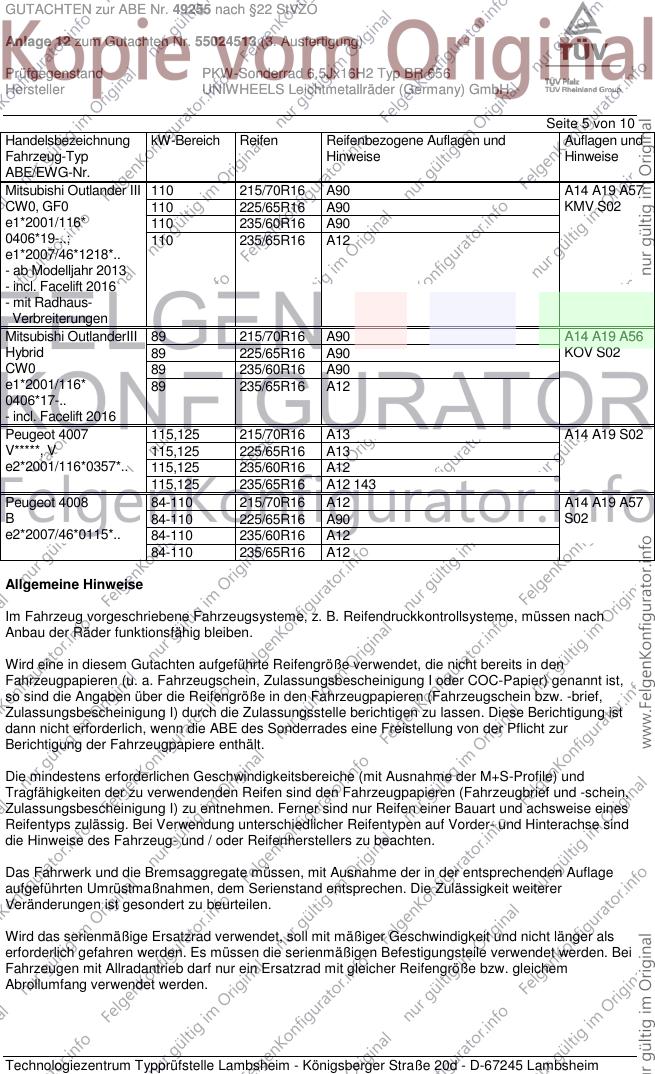

GUTACHTEN zur ABE Nr. 49255 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55024513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ BR 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander III 110 215/70R16 A90 A14 A19 A57
CW0, GF0 110 225/65R16 A90 KMV S02
e1*2001/116* 110 235/60R16 A90
0406*19-..; 110 235/65R16 A12
e1*2007/46*1218*..
- ab Modelljahr 2013
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89 215/70R16 A90 A14 A19 A56
Hybrid 89 225/65R16 A90 KOV S02
CW0 89 235/60R16 A90
e1*2001/116* 89 235/65R16 A12
0406*17-..
- incl. Facelift 2016
Peugeot 4007 115,125 215/70R16 A13 A14 A19 S02
V*****, V 115,125 225/65R16 A13
e2*2001/116*0357*.. 115,125 235/60R16 A12
115,125 235/65R16 A12 143
Peugeot 4008 84-110 215/70R16 A12 A14 A19 A57
B 84-110 225/65R16 A90 S02
e2*2007/46*0115*.. 84-110 235/60R16 A12
84-110 235/65R16 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49255 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55024513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ BR 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

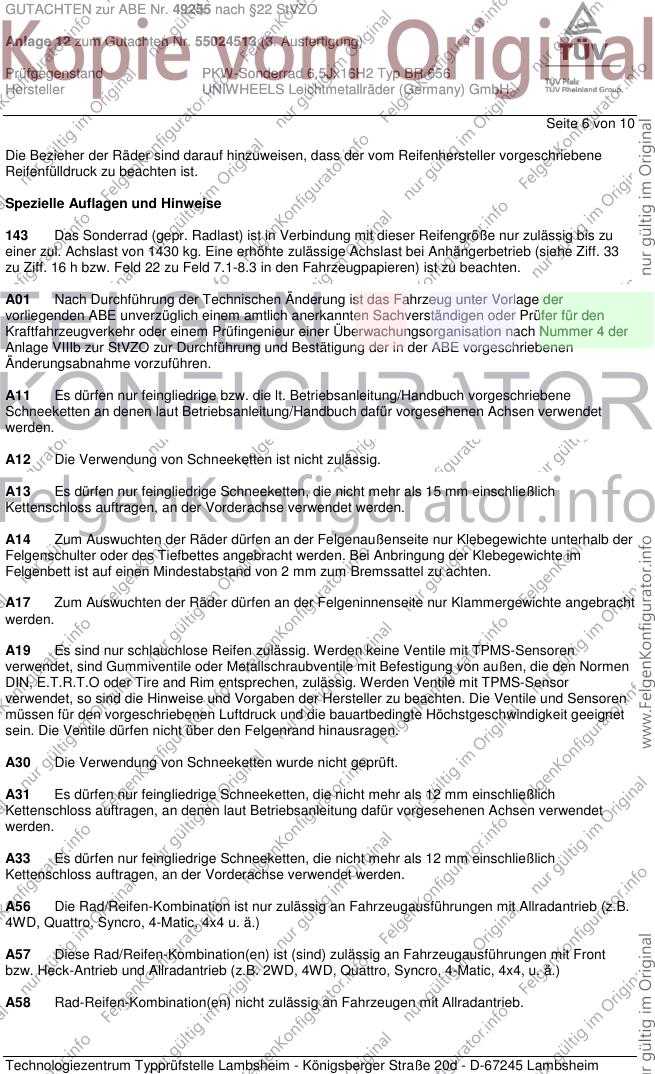

Seite 6 von 10
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A17 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klammergewichte angebracht
werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49255 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55024513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ BR 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

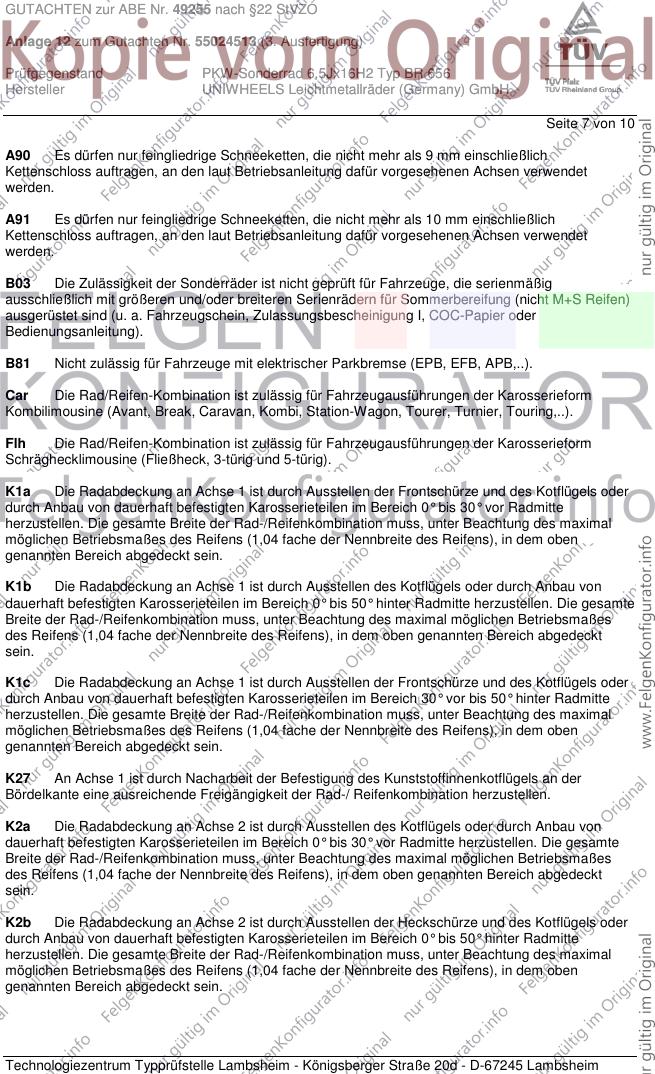

Seite 7 von 10
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B81 Nicht zulässig für Fahrzeuge mit elektrischer Parkbremse (EPB, EFB, APB,..).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49255 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55024513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ BR 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

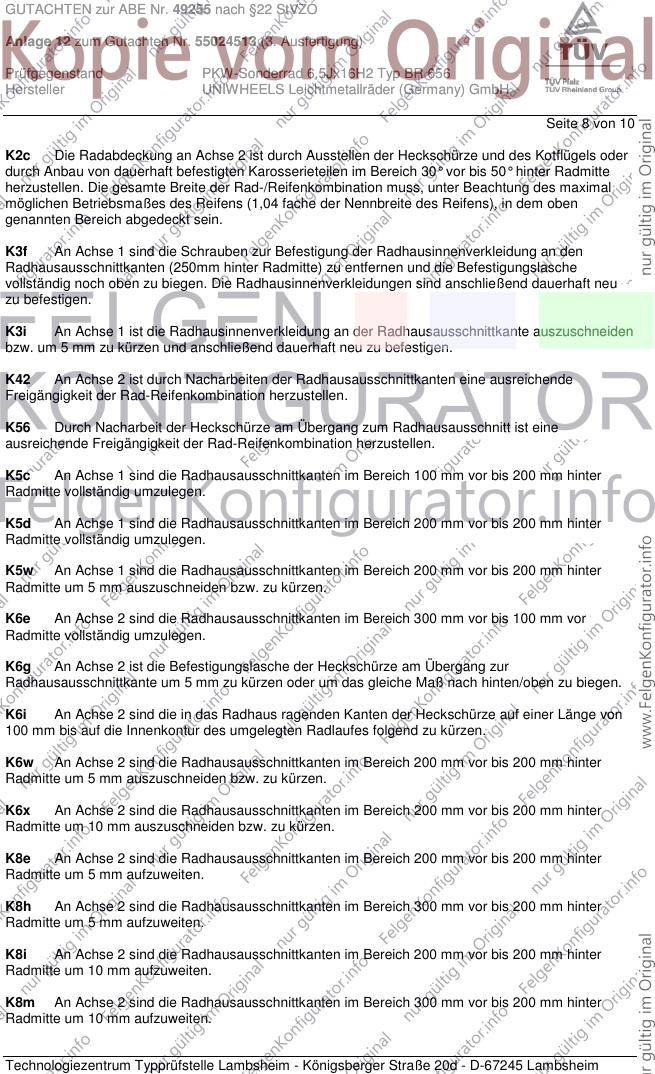

Seite 8 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49255 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55024513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ BR 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

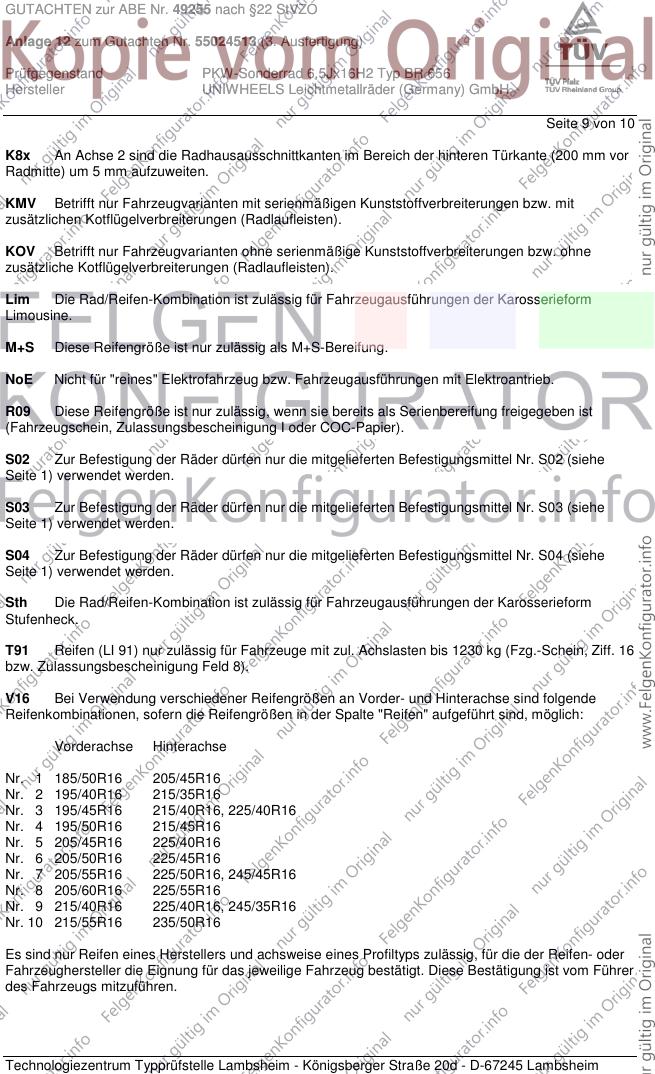

Seite 9 von 10
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49255 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55024513 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ BR 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. Oktober 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Februar 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Oktober 2017
Blauth 00280204.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
