Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 50429*02
special wheels for passenger cars 7 J x 17 H2
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
DIEWE GmbH
DE-86438 Kissing
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
D917
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 50429*02
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV SÜD Auto Service GmbH
DE-80686 München
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
24.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0173-15-MURD/N2
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 15
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 50429*02
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 12.09.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
§ 22 50429*02
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
Ausgabedatum: 14.12.2015 letztes Änderungsdatum: 12.09.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
D917 29.05.2015
D917 27.07.2017
3. Prüfbericht(e) Nr.: Datum:
§ 22 50429*02
Test report(s) No.: Date
366-0173-15-MURD 11.11.2015
366-0173-15-MURD/N1 18.10.2016
366-0173-15-MURD/N2 24.08.2017
4. Beschreibung der Änderungen:
Description of the changes
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 50429*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 50429
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
§ 22 50429*02
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 50429*02
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 50429*02
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

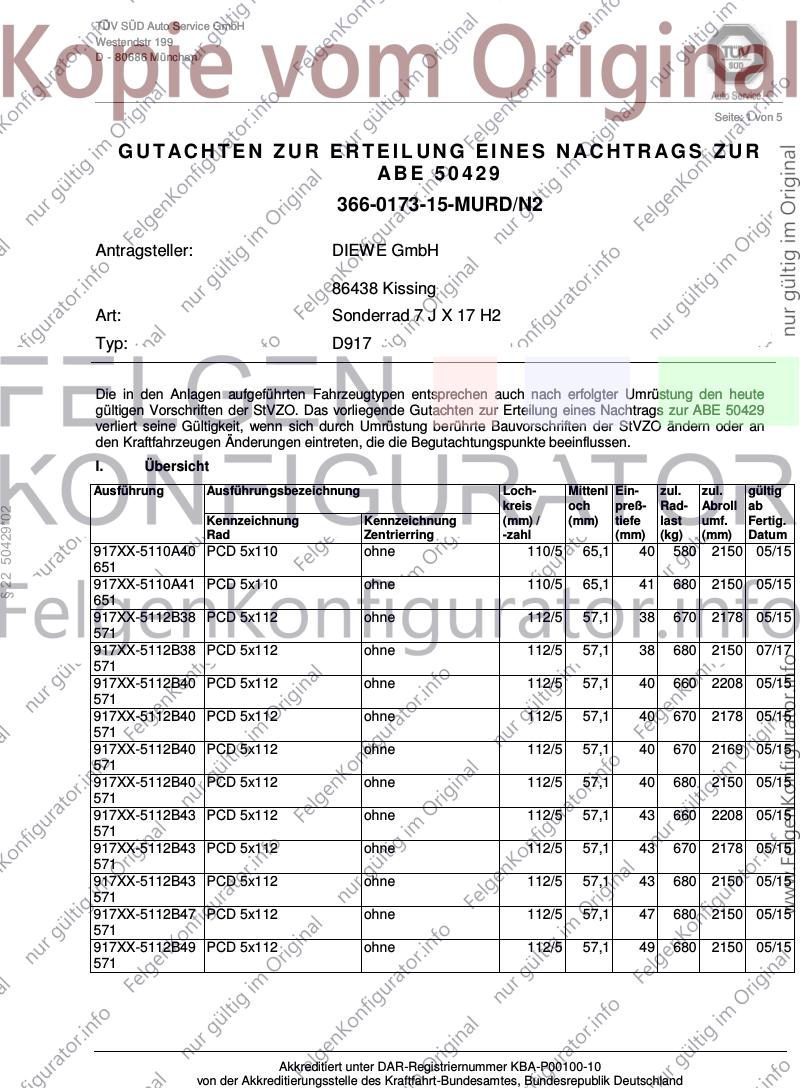

TÜV SÜD Auto Service GmbH
Westendstr 199
D - 80686 München
Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 50 429
366-0173-15-MURD/N2
Antragsteller: DIEWE GmbH
86438 Kissing
Art: Sonderrad 7 J X 17 H2
Typ: D917
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 50429
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
§ 22 50429*02
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
917XX-5110A40 PCD 5x110 ohne 110/5 65,1 40 580 2150 05/15
651
917XX-5110A41 PCD 5x110 ohne 110/5 65,1 41 680 2150 05/15
651
917XX-5112B38 PCD 5x112 ohne 112/5 57,1 38 670 2178 05/15
571
917XX-5112B38 PCD 5x112 ohne 112/5 57,1 38 680 2150 07/17
571
917XX-5112B40 PCD 5x112 ohne 112/5 57,1 40 660 2208 05/15
571
917XX-5112B40 PCD 5x112 ohne 112/5 57,1 40 670 2178 05/15
571
917XX-5112B40 PCD 5x112 ohne 112/5 57,1 40 670 2169 05/15
571
917XX-5112B40 PCD 5x112 ohne 112/5 57,1 40 680 2150 05/15
571
917XX-5112B43 PCD 5x112 ohne 112/5 57,1 43 660 2208 05/15
571
917XX-5112B43 PCD 5x112 ohne 112/5 57,1 43 670 2178 05/15
571
917XX-5112B43 PCD 5x112 ohne 112/5 57,1 43 680 2150 05/15
571
917XX-5112B47 PCD 5x112 ohne 112/5 57,1 47 680 2150 05/15
571
917XX-5112B49 PCD 5x112 ohne 112/5 57,1 49 680 2150 05/15
571
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 2 von 5
917XX-5112B46 PCD 5x112 ohne 112/5 66,5 46 680 2150 05/15
571
917XX-5112C37 PCD 5x112 ohne 112/5 66,6 37 650 2251 05/15
666
917XX-5112C37 PCD 5x112 ohne 112/5 66,6 37 670 2178 05/15
666
917XX-5112C37 PCD 5x112 ohne 112/5 66,6 37 680 2150 05/15
666
917XX-5112B47 PCD 5x112 ohne 112/5 66,7 47 680 2150 05/15
667
917XX-5114A45 PCD 5x114,3 Ø67.1 Ø60.1 114,3/5 60,1 45 680 2150 07/17
671
917XX-5114A37 PCD 5x114,3 ohne 114,3/5 66,1 37 650 2251 05/15
661
917XX-5114A37 PCD 5x114,3 ohne 114,3/5 66,1 37 680 2150 05/15
661
917XX-5114A40 PCD 5x114,3 ohne 114,3/5 66,1 40 650 2251 05/15
661
917XX-5114A40 PCD 5x114,3 ohne 114,3/5 66,1 40 660 2208 05/15
661
917XX-5114A40 PCD 5x114,3 ohne 114,3/5 66,1 40 680 2150 05/15
661
917XX-5114A45 PCD 5x114,3 ohne 114,3/5 67,1 45 652 2251 07/17
§ 22 50429*02
671
917XX-5114A45 PCD 5x114,3 ohne 114,3/5 67,1 45 670 2169 07/17
671
917XX-5114A45 PCD 5x114,3 ohne 114,3/5 67,1 45 680 2150 07/17
671
917XX-5120A40 PCD 5x120 ohne 120/5 72,6 40 680 2150 05/15
726
I.1. Beschreibung der Sonderräder
Antragsteller : DIEWE GmbH
86438 Kissing
Hersteller : DIEWE GmbH
:
: 86438 Kissing
Handelsmarke : DIEWE GmbH
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 917XX-5110A40651:
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

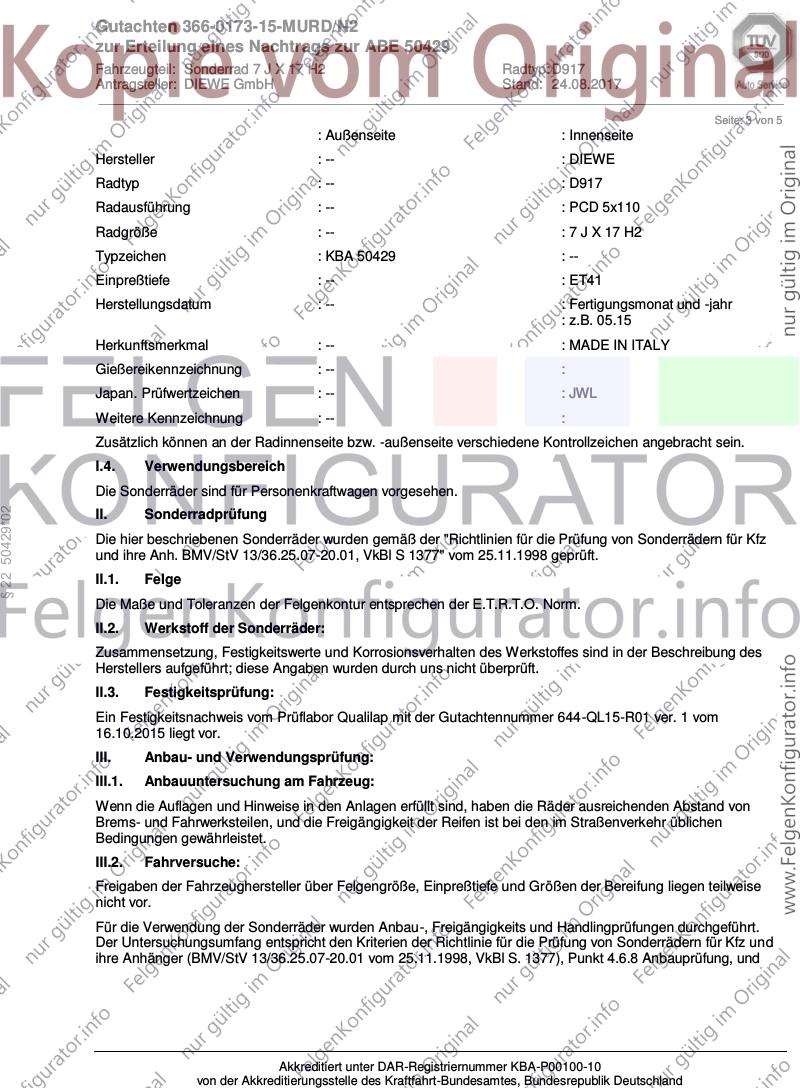

Seite: 3 von 5
: Außenseite : Innenseite
Hersteller : -- : DIEWE
Radtyp : -- : D917
Radausführung : -- : PCD 5x110
Radgröße : -- : 7 J X 17 H2
Typzeichen : KBA 50429 : --
Einpreßtiefe : -- : ET41
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 05.15
Herkunftsmerkmal : -- : MADE IN ITALY
Gießereikennzeichnung : -- :
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- :
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
§ 22 50429*02
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Ein Festigkeitsnachweis vom Prüflabor Qualilap mit der Gutachtennummer 644-QL15-R01 ver. 1 vom
16.10.2015 liegt vor.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 4 von 5
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
§ 22 50429*02
Benannt als Technischer Dienst durch das Kraftfahrt-Bundesamt (KBA) unter der Registrierungsnummer
KBA-P00100-10.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FIAT, OPEL, OPEL / VAUXHALL, 917XX-5110A40651 40 24.08.2017 liegt bei
SAAB
2 CHRYSLER (USA), FIAT, OPEL, 917XX-5110A41651 41 24.08.2017 liegt bei
OPEL / VAUXHALL, SAAB
13 AUDI, QUATTRO GmbH, SEAT, 917XX-5112B38571; 38 24.08.2017 liegt bei
SEAT, S.A., SKODA, 917XX-5112B38571
VOLKSWAGEN
3 AUDI, SEAT, SEAT, S.A., SKODA, 917XX-5112B40571; 40 24.08.2017 liegt bei
VOLKSWAGEN 917XX-5112B40571;
917XX-5112B40571;
917XX-5112B40571
4 AUDI, SEAT, SEAT, S.A., SKODA, 917XX-5112B43571; 43 24.08.2017 liegt bei
VOLKSWAGEN 917XX-5112B43571;
917XX-5112B43571
5 AUDI, SEAT, SEAT, S.A., SKODA, 917XX-5112B47571 47 24.08.2017 liegt bei
VOLKSWAGEN
6 AUDI, SEAT, SKODA, VOLKSWAGEN 917XX-5112B49571 49 24.08.2017 liegt bei
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

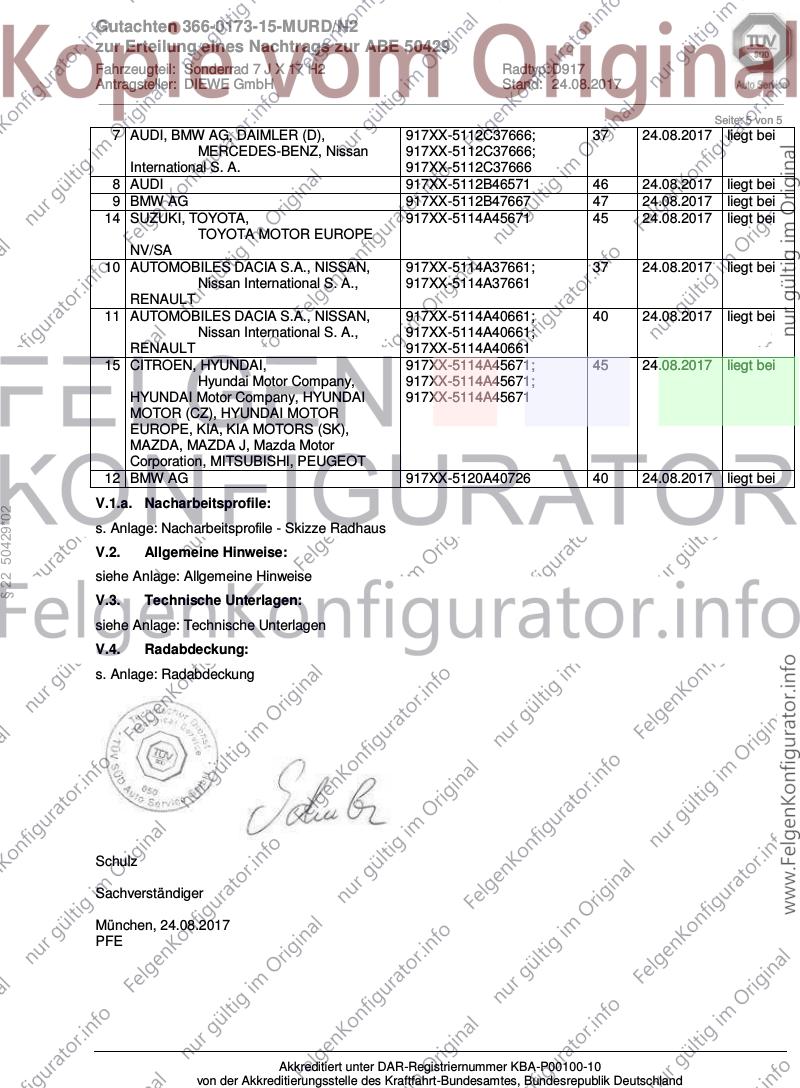

Seite: 5 von 5
7 AUDI, BMW AG, DAIMLER (D), 917XX-5112C37666; 37 24.08.2017 liegt bei
MERCEDES-BENZ, Nissan 917XX-5112C37666;
International S. A. 917XX-5112C37666
8 AUDI 917XX-5112B46571 46 24.08.2017 liegt bei
9 BMW AG 917XX-5112B47667 47 24.08.2017 liegt bei
14 SUZUKI, TOYOTA, 917XX-5114A45671 45 24.08.2017 liegt bei
TOYOTA MOTOR EUROPE
NV/SA
10 AUTOMOBILES DACIA S.A., NISSAN, 917XX-5114A37661; 37 24.08.2017 liegt bei
Nissan International S. A., 917XX-5114A37661
RENAULT
11 AUTOMOBILES DACIA S.A., NISSAN, 917XX-5114A40661; 40 24.08.2017 liegt bei
Nissan International S. A., 917XX-5114A40661;
RENAULT 917XX-5114A40661
15 CITROEN, HYUNDAI, 917XX-5114A45671; 45 24.08.2017 liegt bei
Hyundai Motor Company, 917XX-5114A45671;
HYUNDAI Motor Company, HYUNDAI 917XX-5114A45671
MOTOR (CZ), HYUNDAI MOTOR
EUROPE, KIA, KIA MOTORS (SK),
MAZDA, MAZDA J, Mazda Motor
Corporation, MITSUBISHI, PEUGEOT
12 BMW AG 917XX-5120A40726 40 24.08.2017 liegt bei
V.1.a. Nacharbeitsprofile:
§ 22 50429*02

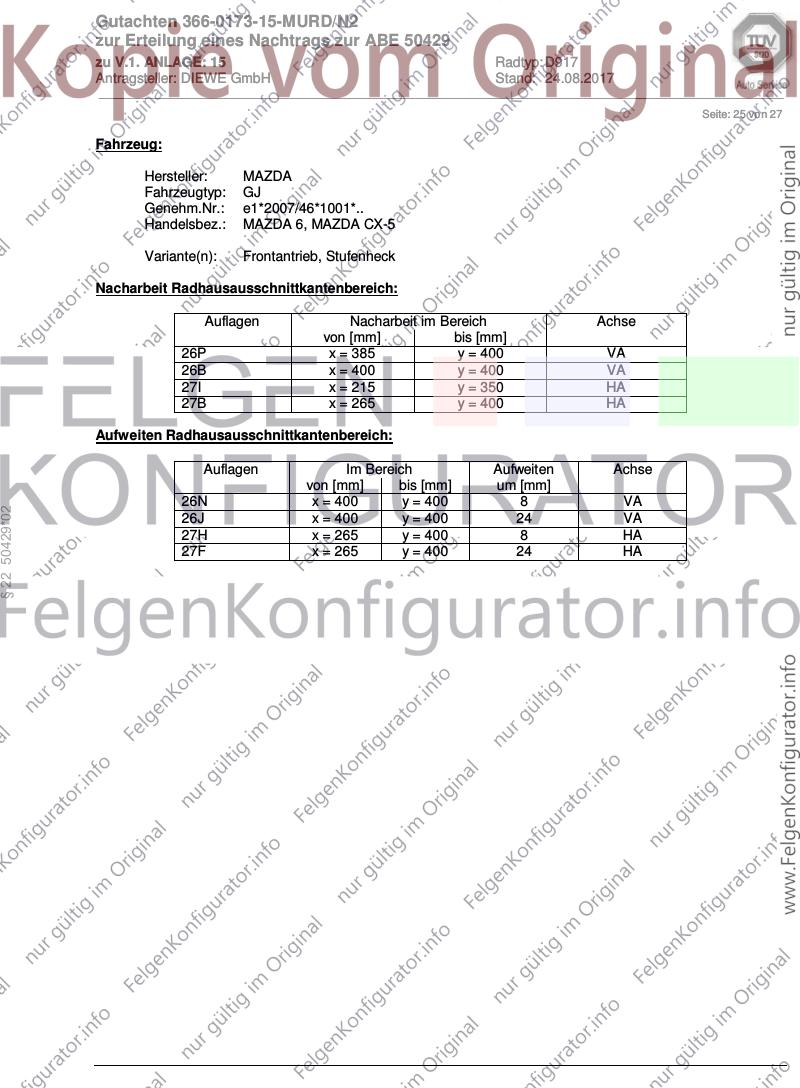

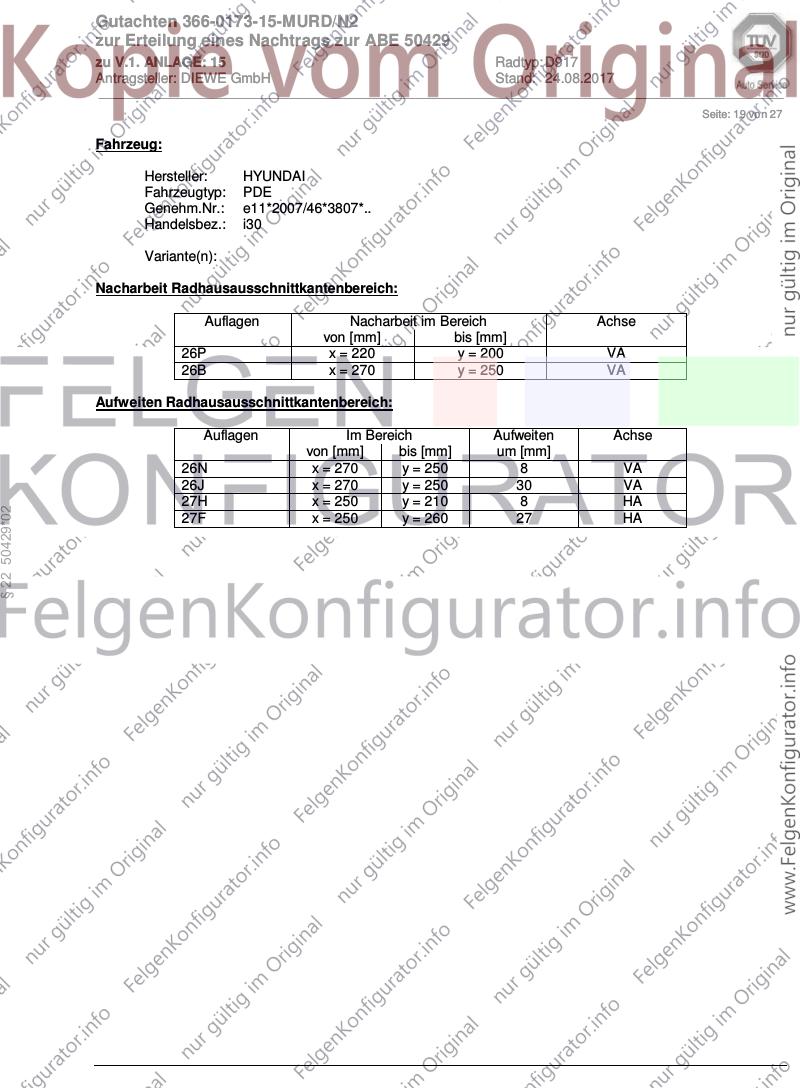

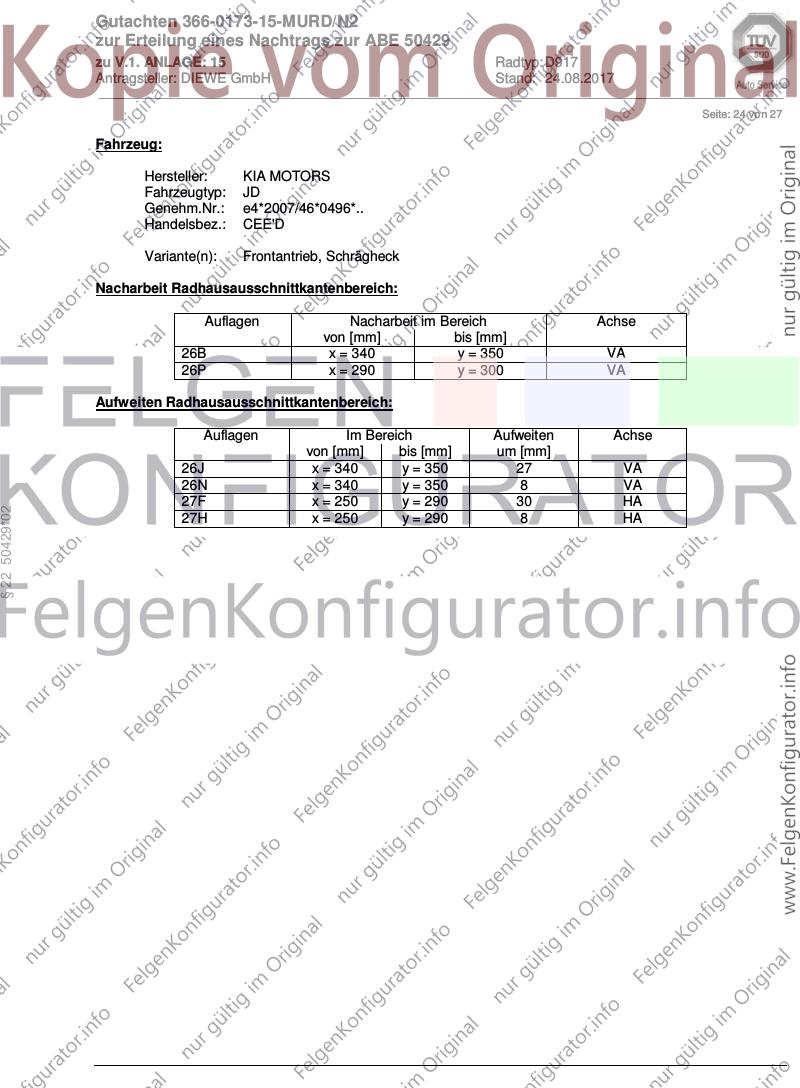

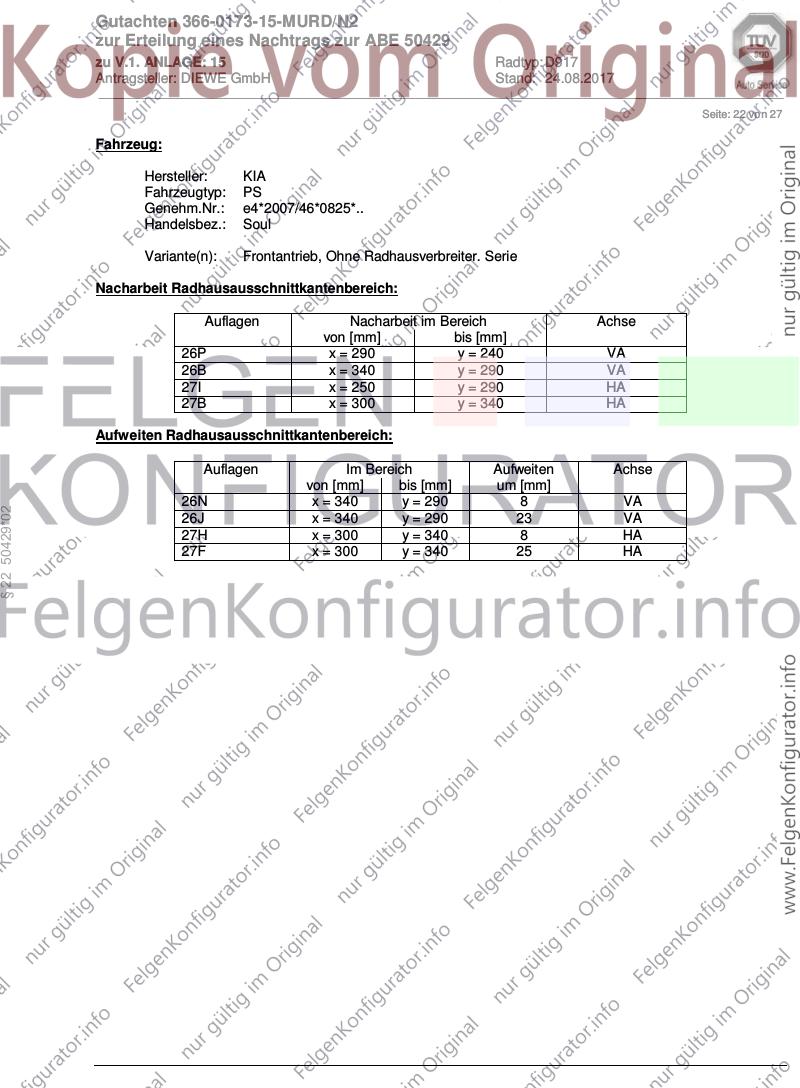

s. Anlage: Nacharbeitsprofile - Skizze Radhaus
V.2. Allgemeine Hinweise:

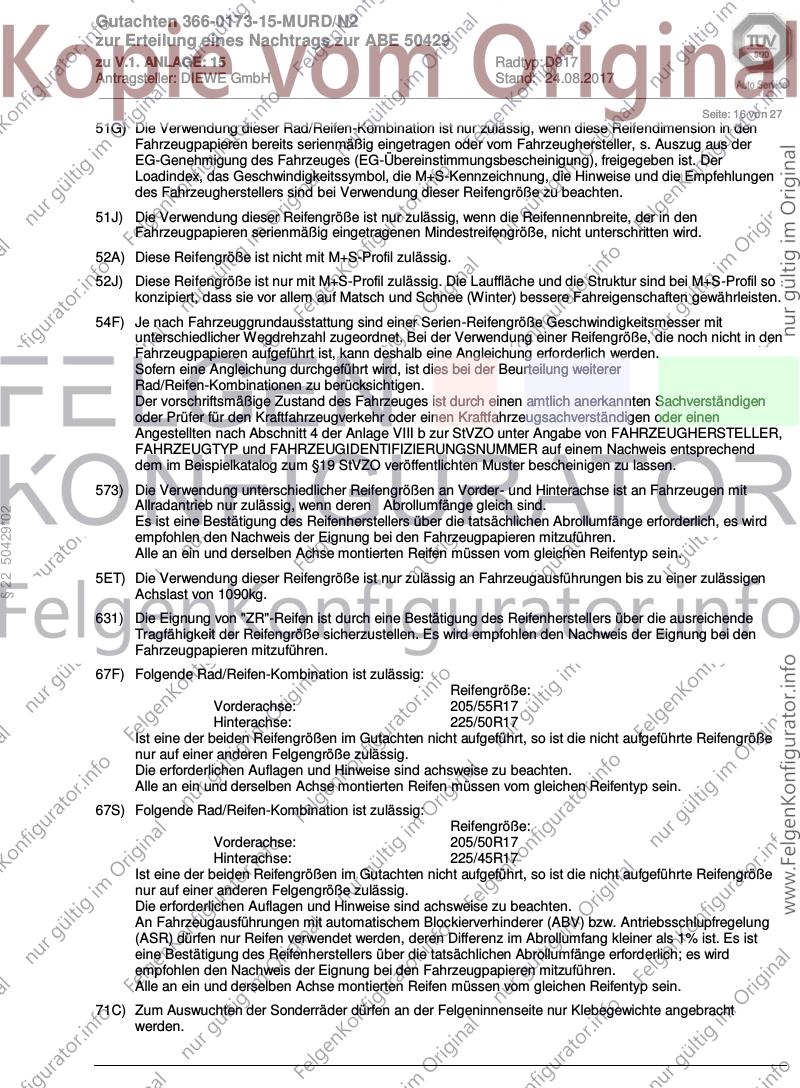

siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
V.4. Radabdeckung:
s. Anlage: Radabdeckung
Schulz
Sachverständiger
München, 24.08.2017
PFE
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 1 von 27
Fahrzeughersteller : CITROEN, HYUNDAI, Hyundai Motor Company, HYUNDAI Motor
Company, HYUNDAI MOTOR (CZ), HYUNDAI MOTOR EUROPE,
KIA, KIA MOTORS (SK), MAZDA, MAZDA J, Mazda Motor
Corporation, MITSUBISHI, PEUGEOT
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
917XX-5114A45 PCD 5x114,3 ohne 67,1 652 2251 07/17
671
917XX-5114A45 PCD 5x114,3 ohne 67,1 670 2169 07/17
671
917XX-5114A45 PCD 5x114,3 ohne 67,1 680 2150 07/17
671
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
§ 22 50429*02
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 145 Nm
Verkaufsbezeichnung: C4 AIRCROSS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e2*2007/46*0117*.. 84 - 110 215/60R17 96 erhöhtes
Anzugsmoment
225/55R17 97 145 Nm; Kombi;
225/60R17 99 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 740; 76S
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : HYUNDAI, Hyundai Motor Company, HYUNDAI Motor Company,
HYUNDAI MOTOR (CZ), HYUNDAI MOTOR EUROPE
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : PDE (Kegelbund)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : YN; FDH; GK; MD; VF; XG; GDH-HME; TLE-HME; JC; FD;
GDH; LM; TLE; AE; JC-HME; FS; TL; NF; ELH
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : FD; FDH; TL; TLE; TLE-HME
107 Nm für Typ : AE; ELH; FS; GDH; GDH-HME; LM; MD; VF; YN
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 2 von 27
110 Nm für Typ : GK; JC; JC-HME; NF; XG
120 Nm für Typ : PDE
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 94 - 97 215/40R17 87 12O Stufenheck;
215/45R17 12T; 51G Frontantrieb;
225/45R17 91 11A; 12A; 245 10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 729; 73C; 74A
Verkaufsbezeichnung: HYUNDAI COUPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GK e11*98/14*0186*.. 77 - 123 215/45R17 51G 10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
Verkaufsbezeichnung: HYUNDAI SONATA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NF e11*2001/116*0241*.. 100 - 184 215/50R17 91W Limousine;
215/55R17 94 Frontantrieb;
225/50R17 94 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
§ 22 50429*02
721; 725; 729; 73C;
74A
Verkaufsbezeichnung: Ioniq
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AE e4*2007/46*1157*.. 25 - 88 205/50R17 89 11A; 248; 26B; 26J; Frontantrieb;
27F 10B; 11B; 11G; 11H;
215/45R17 87 11A; 26B; 26N; 27F 12A; 51A; 71C; 71K;
225/45R17 91 11A; 248; 26B; 26J; 721; 725; 73C; 74A
27F
Verkaufsbezeichnung: IX20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC e4*2007/46*0207*.., 57 - 94 205/45R17 88 Schrägheck 4-türig;
e4*2007/46*0223*.. 205/50R17 89 11A; 24J; 248 Frontantrieb;
JC-HME e13*2007/46*1605*.. 215/45R17 87 10B; 11B; 11G; 11H;
225/45R17 91 11A; 24J; 248 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
Verkaufsbezeichnung: IX35, TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ELH e11*2007/46*0192*.. 85 - 135 215/60R17 96 51J auch Facelift 2013;
LM e11*2007/46*0128*.. 215/65R17 99 51J Allradantrieb;
225/60R17 99 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 76S
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 3 von 27

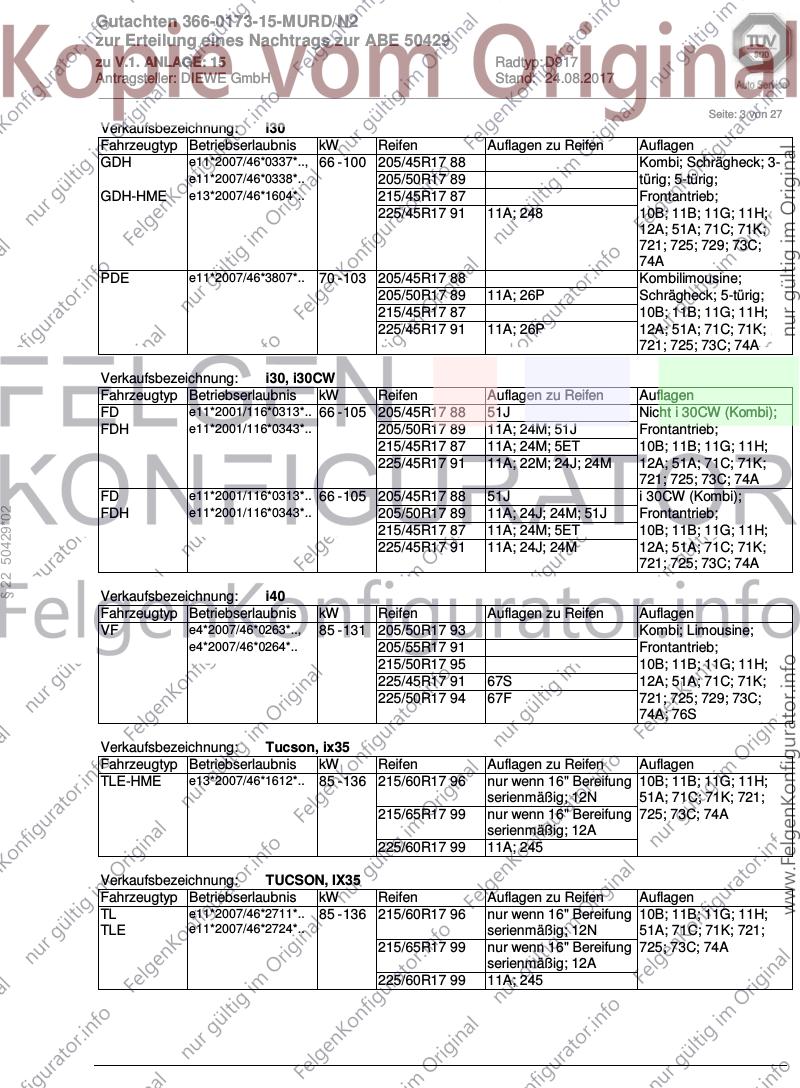

Verkaufsbezeichnung: i30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GDH e11*2007/46*0337*.., 66 - 100 205/45R17 88 Kombi; Schrägheck; 3-
e11*2007/46*0338*.. 205/50R17 89 türig; 5-türig;
GDH-HME e13*2007/46*1604*.. 215/45R17 87 Frontantrieb;
225/45R17 91 11A; 248 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
PDE e11*2007/46*3807*.. 70 - 103 205/45R17 88 Kombilimousine;
205/50R17 89 11A; 26P Schrägheck; 5-türig;
215/45R17 87 10B; 11B; 11G; 11H;
225/45R17 91 11A; 26P 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: i30, i30CW
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FD e11*2001/116*0313*.. 66 - 105 205/45R17 88 51J Nicht i 30CW (Kombi);
FDH e11*2001/116*0343*.. 205/50R17 89 11A; 24M; 51J Frontantrieb;
215/45R17 87 11A; 24M; 5ET 10B; 11B; 11G; 11H;
225/45R17 91 11A; 22M; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
FD e11*2001/116*0313*.. 66 - 105 205/45R17 88 51J i 30CW (Kombi);
§ 22 50429*02
FDH e11*2001/116*0343*.. 205/50R17 89 11A; 24J; 24M; 51J Frontantrieb;
215/45R17 87 11A; 24M; 5ET 10B; 11B; 11G; 11H;
225/45R17 91 11A; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: i40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VF e4*2007/46*0263*.., 85 - 131 205/50R17 93 Kombi; Limousine;
e4*2007/46*0264*.. 205/55R17 91 Frontantrieb;
215/50R17 95 10B; 11B; 11G; 11H;
225/45R17 91 67S 12A; 51A; 71C; 71K;
225/50R17 94 67F 721; 725; 729; 73C;
74A; 76S
Verkaufsbezeichnung: Tucson, ix35
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TLE-HME e13*2007/46*1612*.. 85 - 136 215/60R17 96 nur wenn 16" Bereifung 10B; 11B; 11G; 11H;
serienmäßig; 12N 51A; 71C; 71K; 721;
215/65R17 99 nur wenn 16" Bereifung 725; 73C; 74A
serienmäßig; 12A
225/60R17 99 11A; 245
Verkaufsbezeichnung: TUCSON, IX35
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TL e11*2007/46*2711*.. 85 - 136 215/60R17 96 nur wenn 16" Bereifung 10B; 11B; 11G; 11H;
TLE e11*2007/46*2724*.. serienmäßig; 12N 51A; 71C; 71K; 721;
215/65R17 99 nur wenn 16" Bereifung 725; 73C; 74A
serienmäßig; 12A
225/60R17 99 11A; 245
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 4 von 27
Verkaufsbezeichnung: VELOSTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FS e11*2007/46*0194*.. 97 - 137 215/45R17 51G Schrägheck;
225/45R17 91 Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 76S
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 205/50R17 89 11A; 245 Schrägheck;
e4*2007/46*0131*.. 215/45R17 87 Frontantrieb;
YNS e4*2007/46*0261*.., 225/45R17 91 11A; 245; 248 10B; 11B; 11G; 11H;
e4*2007/46*0262*.. 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
Verkaufsbezeichnung: XG250, XG300, XG350
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XG e11*98/14*0109*.. 123 - 145 205/50R17 91W ab e11*98/14*0109*05;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
§ 22 50429*02
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DE (Kegelbund)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : GE; PS; PSEV; AM; JF; LD; QL; TF
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : AM
108 Nm für Typ : PS; PSEV; TF
110 Nm für Typ : GE; JF; LD
120 Nm für Typ : DE; QL
Verkaufsbezeichnung: KIA MAGENTIS, MG, OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GE e4*2001/116*0100*.. 100 - 106 205/50R17 89 51J nur bis
100 - 138 215/50R17 91 e4*2001/116*0100*06;
225/45R17 90 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: KIA OPIRUS,GH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LD e4*2001/116*0075*.. 137 - 149 225/55R17 97 10B; 11B; 11G; 11H;
235/50R17 96W 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 5 von 27
Verkaufsbezeichnung: Niro
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DE e4*2007/46*1139*.. 77 205/50R17 89 12N Frontantrieb;
205/55R17 91 12A 10B; 11B; 11G; 11H;
215/50R17 91 12A 51A; 71C; 71K; 721;
215/55R17 94 11A; 12A; 26P 725; 73C; 74A; 76S
225/50R17 94 11A; 12A; 26P; 27H
Verkaufsbezeichnung: Optima
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JF e4*2007/46*1018*.. 99 - 104 205/55R17 91 Kombi; Limousine;
99 - 126 215/50R17 91 11A; 245 Frontantrieb;
215/55R17 94 11A; 245 10B; 11B; 11G; 11H;
225/50R17 94 11A; 245; 26P 12A; 51A; 71C; 71K;
225/55R17 97 11A; 245; 26P 721; 725; 73C; 74A;
235/50R17 96 11A; 24J; 248; 26N; 76S
26P
Verkaufsbezeichnung: OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TF e4*2007/46*0255*.. 100 - 121 205/55R17 91 Limousine; Stufenheck;
215/50R17 91 Frontantrieb;
215/55R17 94 10B; 11B; 11G; 11H;
§ 22 50429*02
225/45R17 91 12A; 51A; 71C; 71K;
225/50R17 94 721; 725; 729; 73C;
74A; 76S
Verkaufsbezeichnung: Soul
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PS e4*2007/46*0825*.. 91 - 113 205/50R17 89 12Q nur mit Radabdeckung
205/55R17 91 12Q Serie; Frontantrieb;
215/50R17 91 12A 10B; 11B; 11G; 11H;
215/55R17 94 12A 51A; 71C; 71K; 721;
225/50R17 94 11A; 12A; 248; 26P 725; 73C; 74A; 76S
PS e4*2007/46*0825*.. 81 - 113 205/50R17 89 12Q Ohne
PSEV e9*2007/46*6160*.. 205/55R17 91 12Q Radhausverbreiter.
215/50R17 91 11A; 12A; 245; 248 Serie; Frontantrieb;
215/55R17 94 11A; 12A; 245; 248 10B; 11B; 11G; 11H;
225/50R17 94 11A; 12A; 24J; 248; 51A; 71C; 71K; 721;
26P 725; 73C; 74A; 76S
Verkaufsbezeichnung: SOUL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AM e4*2001/116*0139*.., 85 - 103 205/50R17 89 51J Frontantrieb;
e4*2007/46*0133*.. 215/45R17 87 51J 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 71C; 71K;
225/50R17 94 11A; 24J; 248; 54F 721; 725; 729; 73C;
74A; 76S
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 6 von 27

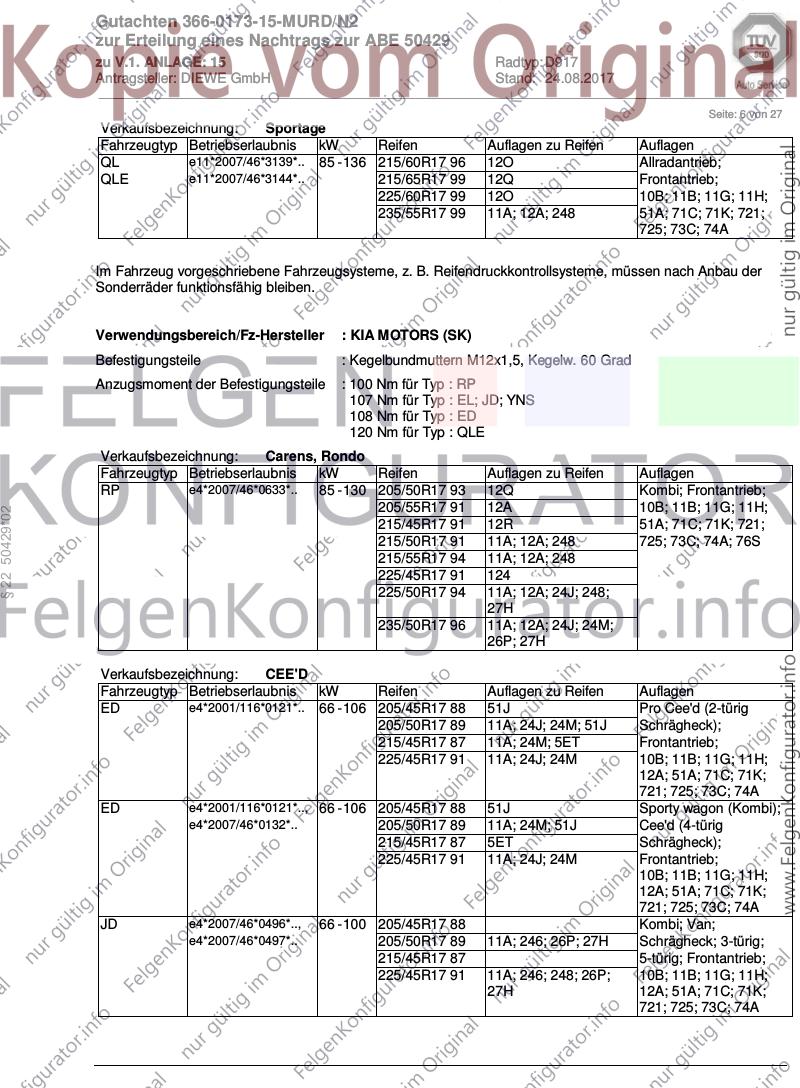

Verkaufsbezeichnung: Sportage
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QL e11*2007/46*3139*.. 85 - 136 215/60R17 96 12O Allradantrieb;
QLE e11*2007/46*3144*.. 215/65R17 99 12Q Frontantrieb;
225/60R17 99 12O 10B; 11B; 11G; 11H;
235/55R17 99 11A; 12A; 248 51A; 71C; 71K; 721;
725; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : KIA MOTORS (SK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : RP
107 Nm für Typ : EL; JD; YNS
108 Nm für Typ : ED
120 Nm für Typ : QLE
Verkaufsbezeichnung: Carens, Rondo
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RP e4*2007/46*0633*.. 85 - 130 205/50R17 93 12Q Kombi; Frontantrieb;
205/55R17 91 12A 10B; 11B; 11G; 11H;
§ 22 50429*02
215/45R17 91 12R 51A; 71C; 71K; 721;
215/50R17 91 11A; 12A; 248 725; 73C; 74A; 76S
215/55R17 94 11A; 12A; 248
225/45R17 91 124
225/50R17 94 11A; 12A; 24J; 248;
27H
235/50R17 96 11A; 12A; 24J; 24M;
26P; 27H
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ED e4*2001/116*0121*.. 66 - 106 205/45R17 88 51J Pro Cee'd (2-türig
205/50R17 89 11A; 24J; 24M; 51J Schrägheck);
215/45R17 87 11A; 24M; 5ET Frontantrieb;
225/45R17 91 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
ED e4*2001/116*0121*.., 66 - 106 205/45R17 88 51J Sporty wagon (Kombi);
e4*2007/46*0132*.. 205/50R17 89 11A; 24M; 51J Cee'd (4-türig
215/45R17 87 5ET Schrägheck);
225/45R17 91 11A; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
JD e4*2007/46*0496*.., 66 - 100 205/45R17 88 Kombi; Van;
e4*2007/46*0497*.. 205/50R17 89 11A; 246; 26P; 27H Schrägheck; 3-türig;
215/45R17 87 5-türig; Frontantrieb;
225/45R17 91 11A; 246; 248; 26P; 10B; 11B; 11G; 11H;
27H 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 7 von 27

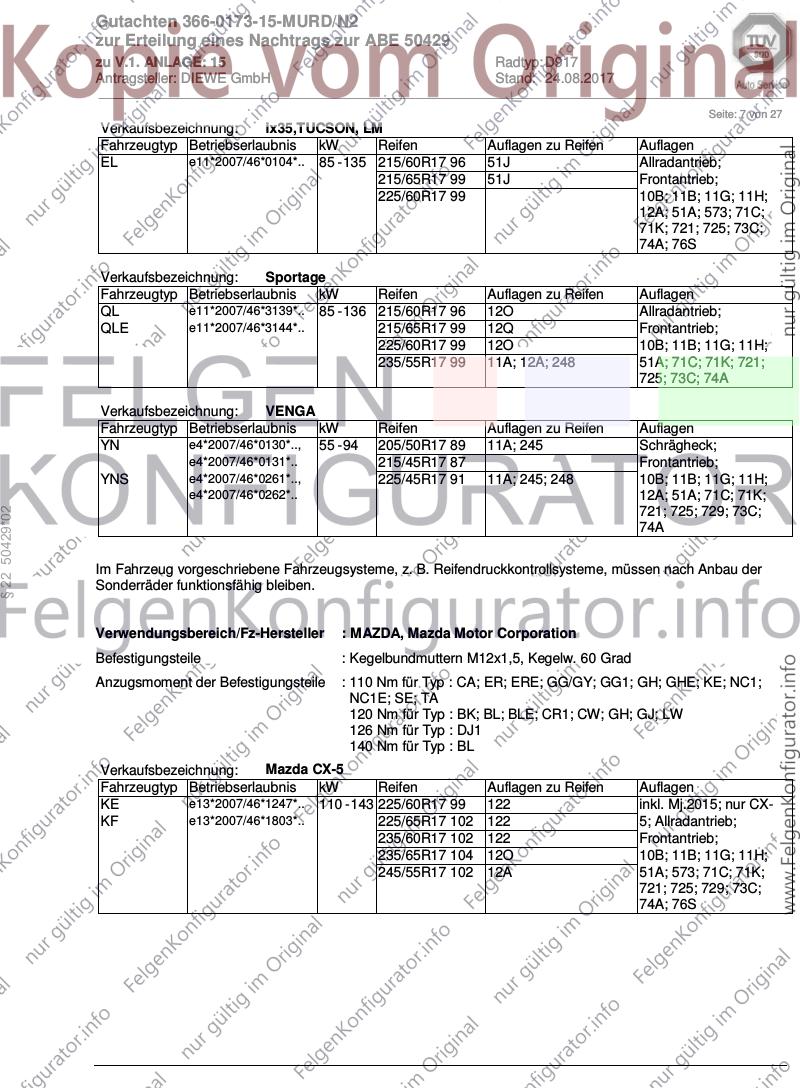

Verkaufsbezeichnung: ix35,TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EL e11*2007/46*0104*.. 85 - 135 215/60R17 96 51J Allradantrieb;
215/65R17 99 51J Frontantrieb;
225/60R17 99 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 76S
Verkaufsbezeichnung: Sportage
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QL e11*2007/46*3139*.. 85 - 136 215/60R17 96 12O Allradantrieb;
QLE e11*2007/46*3144*.. 215/65R17 99 12Q Frontantrieb;
225/60R17 99 12O 10B; 11B; 11G; 11H;
235/55R17 99 11A; 12A; 248 51A; 71C; 71K; 721;
725; 73C; 74A
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 205/50R17 89 11A; 245 Schrägheck;
e4*2007/46*0131*.. 215/45R17 87 Frontantrieb;
YNS e4*2007/46*0261*.., 225/45R17 91 11A; 245; 248 10B; 11B; 11G; 11H;
e4*2007/46*0262*.. 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
§ 22 50429*02
74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : MAZDA, Mazda Motor Corporation
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : CA; ER; ERE; GG/GY; GG1; GH; GHE; KE; NC1;
NC1E; SE; TA
120 Nm für Typ : BK; BL; BLE; CR1; CW; GH; GJ; LW
126 Nm für Typ : DJ1
140 Nm für Typ : BL
Verkaufsbezeichnung: Mazda CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KE e13*2007/46*1247*.. 110 - 143 225/60R17 99 122 inkl. Mj.2015; nur CX-
KF e13*2007/46*1803*.. 225/65R17 102 122 5; Allradantrieb;
235/60R17 102 122 Frontantrieb;
235/65R17 104 12O 10B; 11B; 11G; 11H;
245/55R17 102 12A 51A; 573; 71C; 71K;
721; 725; 729; 73C;
74A; 76S
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 8 von 27
Verkaufsbezeichnung: MAZDA CX-7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ER e11*2001/116*0308*.. 120 - 191 235/65R17 104 52J Allradantrieb;
ERE e13*2007/46*1109*.. 255/60R17 106 11A; 24J; 52J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 76S; 76Z
Verkaufsbezeichnung: MAZDA MPV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LW e1*98/14*0118*.. 104 225/45R17 94 Ottomotor nur ab
e1*98/14*0118*02;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: MAZDA MX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NC1 e11*2001/116*0202*.. 93 - 118 205/40R17 80 11A; 24J; 24M MX-5 "Softtop"; MX-5
NC1E e1*2001/116*0371*.. 205/45R17 84 11A; 24J; 24M "Roadster Coupe";
215/40R17 83 11A; 24J; 24M Cabrio;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
§ 22 50429*02
Verkaufsbezeichnung: MAZDA RX-8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SE e11*2001/116*0199*.. 141 - 170 225/50R17 51G; 52J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76Z
Verkaufsbezeichnung: MAZDA XEDOS 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CA e13*96/79*0028*.., 76 - 106 215/40R17 11A; 22B; 631 10B; 11B; 11G; 11H;
G138 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: MAZDA XEDOS 9
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TA e13*98/14*0002*.. 120 215/50R17 91 10B; 11B; 11G; 11H;
225/45R17 90 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
TA e13*95/54*0002*.., 105 - 123 225/45R17-90 11A; 21M; 52A Nur Vorderachslenkung;
G517 105 - 155 225/45R17 11A; 21M; 52A; 631 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

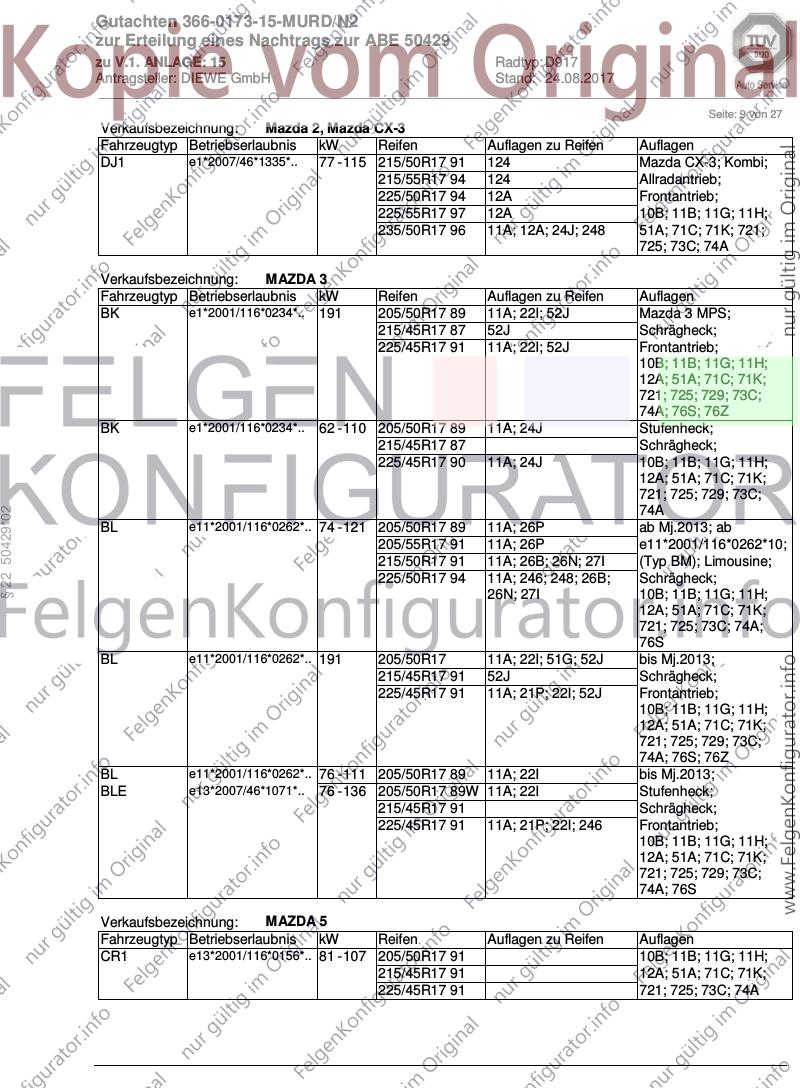

Seite: 9 von 27
Verkaufsbezeichnung: Mazda 2, Mazda CX-3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DJ1 e1*2007/46*1335*.. 77 - 115 215/50R17 91 124 Mazda CX-3; Kombi;
215/55R17 94 124 Allradantrieb;
225/50R17 94 12A Frontantrieb;
225/55R17 97 12A 10B; 11B; 11G; 11H;
235/50R17 96 11A; 12A; 24J; 248 51A; 71C; 71K; 721;
725; 73C; 74A
Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BK e1*2001/116*0234*.. 191 205/50R17 89 11A; 22I; 52J Mazda 3 MPS;
215/45R17 87 52J Schrägheck;
225/45R17 91 11A; 22I; 52J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 76S; 76Z
BK e1*2001/116*0234*.. 62 - 110 205/50R17 89 11A; 24J Stufenheck;
215/45R17 87 Schrägheck;
225/45R17 90 11A; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
§ 22 50429*02
BL e11*2001/116*0262*.. 74 - 121 205/50R17 89 11A; 26P ab Mj.2013; ab
205/55R17 91 11A; 26P e11*2001/116*0262*10;
215/50R17 91 11A; 26B; 26N; 27I (Typ BM); Limousine;
225/50R17 94 11A; 246; 248; 26B; Schrägheck;
26N; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76S
BL e11*2001/116*0262*.. 191 205/50R17 11A; 22I; 51G; 52J bis Mj.2013;
215/45R17 91 52J Schrägheck;
225/45R17 91 11A; 21P; 22I; 52J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 76S; 76Z
BL e11*2001/116*0262*.. 76 - 111 205/50R17 89 11A; 22I bis Mj.2013;
BLE e13*2007/46*1071*.. 76 - 136 205/50R17 89W 11A; 22I Stufenheck;
215/45R17 91 Schrägheck;
225/45R17 91 11A; 21P; 22I; 246 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 76S
Verkaufsbezeichnung: MAZDA 5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CR1 e13*2001/116*0156*.. 81 - 107 205/50R17 91 10B; 11B; 11G; 11H;
215/45R17 91 12A; 51A; 71C; 71K;
225/45R17 91 721; 725; 73C; 74A
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

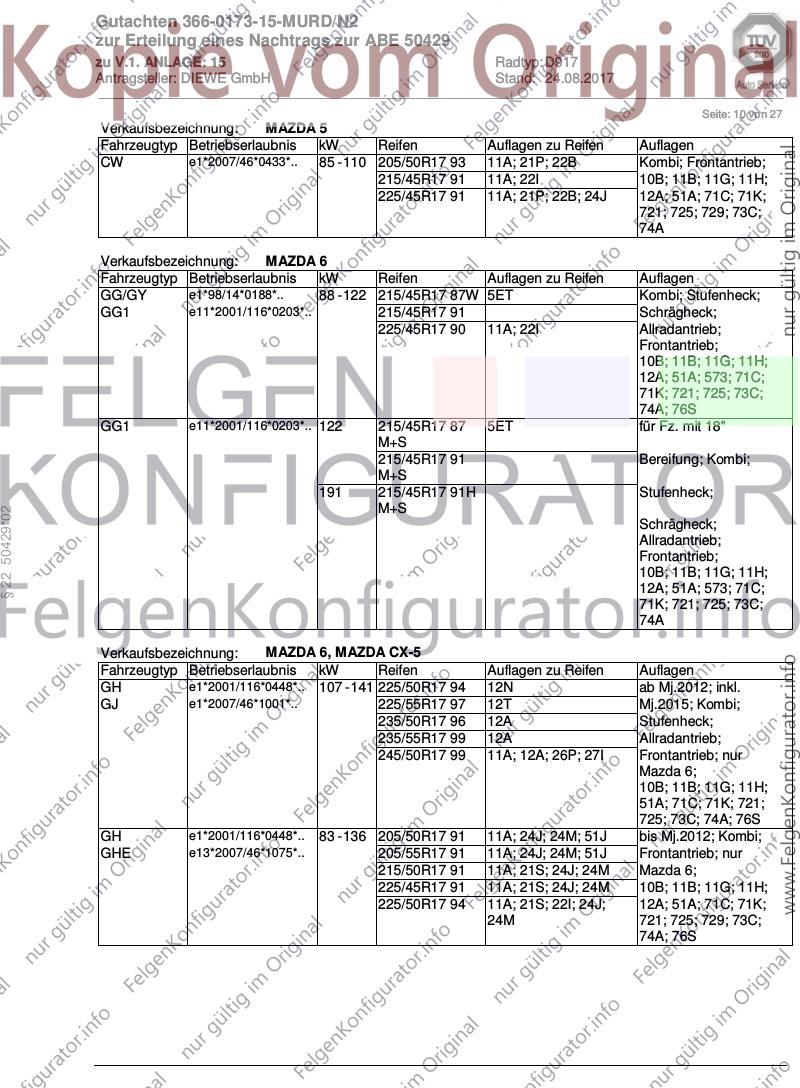

Seite: 10 von 27
Verkaufsbezeichnung: MAZDA 5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CW e1*2007/46*0433*.. 85 - 110 205/50R17 93 11A; 21P; 22B Kombi; Frontantrieb;
215/45R17 91 11A; 22I 10B; 11B; 11G; 11H;
225/45R17 91 11A; 21P; 22B; 24J 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GG/GY e1*98/14*0188*.. 88 - 122 215/45R17 87W 5ET Kombi; Stufenheck;
GG1 e11*2001/116*0203*.. 215/45R17 91 Schrägheck;
225/45R17 90 11A; 22I Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 76S
GG1 e11*2001/116*0203*.. 122 215/45R17 87 5ET für Fz. mit 18"
M+S
215/45R17 91 Bereifung; Kombi;
M+S
191 215/45R17 91H Stufenheck;
M+S
§ 22 50429*02
Schrägheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 107 - 141 225/50R17 94 12N ab Mj.2012; inkl.
GJ e1*2007/46*1001*.. 225/55R17 97 12T Mj.2015; Kombi;
235/50R17 96 12A Stufenheck;
235/55R17 99 12A Allradantrieb;
245/50R17 99 11A; 12A; 26P; 27I Frontantrieb; nur
Mazda 6;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 76S
GH e1*2001/116*0448*.. 83 - 136 205/50R17 91 11A; 24J; 24M; 51J bis Mj.2012; Kombi;
GHE e13*2007/46*1075*.. 205/55R17 91 11A; 24J; 24M; 51J Frontantrieb; nur
215/50R17 91 11A; 21S; 24J; 24M Mazda 6;
225/45R17 91 11A; 21S; 24J; 24M 10B; 11B; 11G; 11H;
225/50R17 94 11A; 21S; 22I; 24J; 12A; 51A; 71C; 71K;
24M 721; 725; 729; 73C;
74A; 76S
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 11 von 27
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 88 - 125 205/55R17 91 11A; 245; 51J ab
GHE e13*2007/46*1075*.. 215/50R17 91 11A; 22I; 24J; 248 e13*2007/46*1075*02;
225/45R17 91 11A; 245 ab
88 - 132 205/50R17 93 11A; 245; 51J e1*2001/116*0448*06;
205/55R17 91W 11A; 245; 51J bis Mj.2012;
215/50R17 91W 11A; 22I; 24J; 248 Stufenheck;
215/55R17 94 11A; 22I; 24J; 248 Schrägheck;
225/45R17 91W 11A; 245 Frontantrieb; nur
225/50R17 94 11A; 21P; 22I; 22M; Mazda 6;
24J; 248 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 76S
GH e1*2001/116*0448*.. 110 - 143 225/60R17 99 122 inkl. Mj.2015; nur CX-
225/65R17 102 122 5; Allradantrieb;
235/60R17 102 122 Frontantrieb;
235/65R17 104 12O 10B; 11B; 11G; 11H;
245/55R17 102 12A 51A; 573; 71C; 71K;
721; 725; 729; 73C;
74A; 76S
GH e1*2001/116*0448*.. 88 - 125 205/50R17 91 11A; 24J; 24M; 51J nur bis
§ 22 50429*02
GHE e13*2007/46*1075*.. 205/55R17 91 11A; 24J; 24M; 51J e13*2007/46*1075*01;
215/50R17 91 11A; 22I; 24J; 24M nur bis
225/45R17 91 11A; 24J; 24M e1*2001/116*0448*05;
88 - 136 205/50R17 91W 11A; 24J; 24M; 51J Schrägheck;
205/55R17 91W 11A; 24J; 24M; 51J Frontantrieb; nur
215/50R17 91W 11A; 22I; 24J; 24M Mazda 6;
225/45R17 91W 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/50R17 94 11A; 22I; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 76S
GJ e1*2007/46*1001*.. 107 - 141 225/50R17 94 12N Kombi; Stufenheck;
225/55R17 97 12T Frontantrieb;
235/50R17 96 12A 10B; 11B; 11G; 11H;
235/55R17 99 12A 51A; 71C; 71K; 721;
245/50R17 99 11A; 12A; 26P; 27I 725; 73C; 74A; 76S
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : MAZDA J
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 110 Nm
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 12 von 27
Verkaufsbezeichnung: Mazda CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KE e13*2007/46*1247*.. 110 - 143 225/60R17 99 122 inkl. Mj.2015; nur CX-
KF e13*2007/46*1803*.. 225/65R17 102 122 5; Allradantrieb;
235/60R17 102 122 Frontantrieb;
235/65R17 104 12O 10B; 11B; 11G; 11H;
245/55R17 102 12A 51A; 573; 71C; 71K;
721; 725; 729; 73C;
74A; 76S
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : MITSUBISHI
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 108 Nm für Typ : NA0W
140 Nm für Typ : CY0 erhöhtes Anzugsmoment
145 Nm für Typ : GA0 erhöhtes Anzugsmoment
Verkaufsbezeichnung: LANCER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CY0 e1*2001/116*0441*.. 80 - 110 205/50R17 89 erhöhtes
§ 22 50429*02
Anzugsmoment
205/55R17 91 11A; 22I 140 Nm; Sportback;
215/50R17 91 11A; 22I Stufenheck;
225/45R17 91 11A; 22I Frontantrieb;
225/50R17 94 11A; 22I 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 740; 76S
Verkaufsbezeichnung: MITSUBISHI ASX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA0 e1*2007/46*0368*.. 84 - 110 215/55R17 94 12Q erhöhtes
Anzugsmoment
215/60R17 96 12Q 145 Nm; Allradantrieb;
225/55R17 97 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 729; 73C;
74A; 740
Verkaufsbezeichnung: MITSUBISHI GRANDIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NA0W e1*2001/116*0269*.. 100 - 121 215/55R17 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

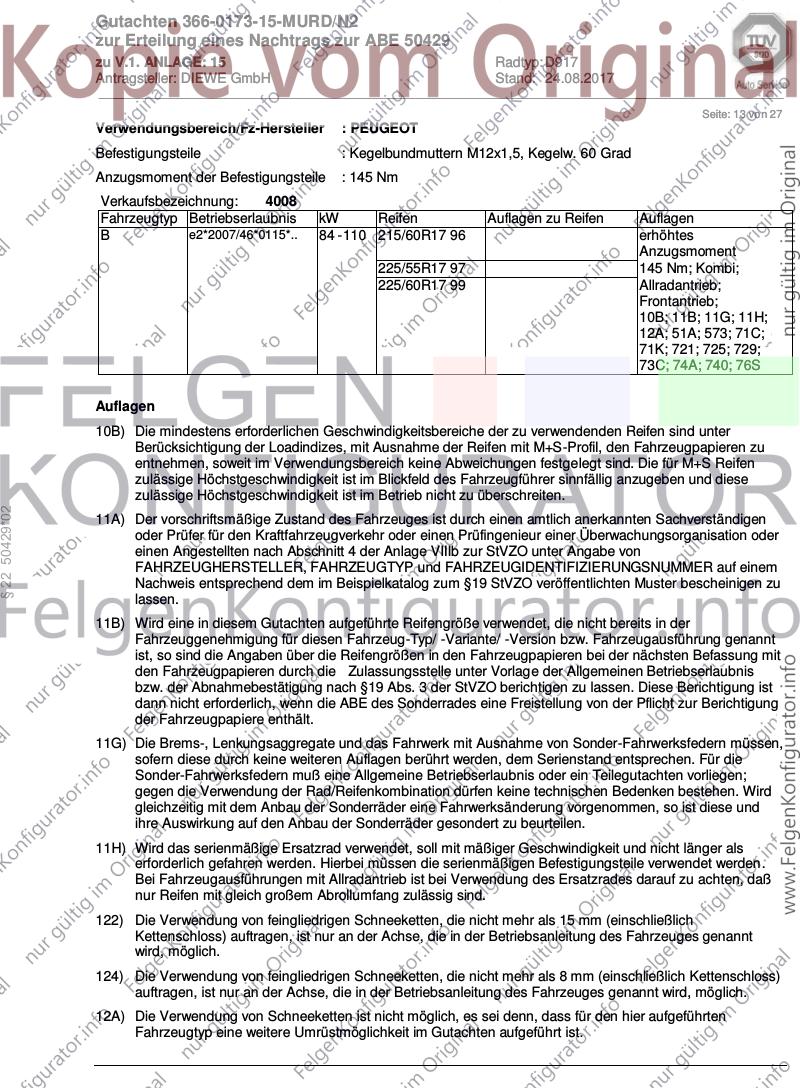

Seite: 13 von 27
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 145 Nm
Verkaufsbezeichnung: 4008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e2*2007/46*0115*.. 84 - 110 215/60R17 96 erhöhtes
Anzugsmoment
225/55R17 97 145 Nm; Kombi;
225/60R17 99 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 740; 76S
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
§ 22 50429*02
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 14 von 27
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21M) Durch Nacharbeit der vorderen Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
§ 22 50429*02
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 15 von 27
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
§ 22 50429*02
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 16 von 27
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52A) Diese Reifengröße ist nicht mit M+S-Profil zulässig.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
§ 22 50429*02
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
67F) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R17
Hinterachse: 225/50R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67S) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/50R17
Hinterachse: 225/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 17 von 27
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
§ 22 50429*02
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 18 von 27
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: AE
Genehm.Nr.: e4*2007/46*1157*..
Handelsbez.: Ioniq
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
§ 22 50429*02
26J x = 300 y = 300 30 VA
27H x = 250 y = 350 8 HA
27F x = 250 y = 350 30 HA
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 19 von 27
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: PDE
Genehm.Nr.: e11*2007/46*3807*..
Handelsbez.: i30
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 220 y = 200 VA
26B x = 270 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 270 y = 250 8 VA
26J x = 270 y = 250 30 VA
27H x = 250 y = 210 8 HA
§ 22 50429*02
27F x = 250 y = 260 27 HA
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 20 von 27
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: DE
Genehm.Nr.: e4*2007/46*1139*..
Handelsbez.: Niro
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 270 VA
26P x = 200 y = 220 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 270 8 VA
26J x = 250 y = 270 24 VA
27H x = 270 y = 280 8 HA
§ 22 50429*02
27F x = 270 y = 280 27 HA
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 21 von 27
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: JF
Genehm.Nr.: e4*2007/46*1018*..
Handelsbez.: Optima
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 28 VA
26N x = 350 y = 300 8 VA
27F x = 300 y = 300 25 HA
§ 22 50429*02
27H x = 300 y = 300 8 HA
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 22 von 27
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: PS
Genehm.Nr.: e4*2007/46*0825*..
Handelsbez.: Soul
Variante(n): Frontantrieb, Ohne Radhausverbreiter. Serie
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 290 y = 240 VA
26B x = 340 y = 290 VA
27I x = 250 y = 290 HA
27B x = 300 y = 340 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 340 y = 290 8 VA
§ 22 50429*02
26J x = 340 y = 290 23 VA
27H x = 300 y = 340 8 HA
27F x = 300 y = 340 25 HA
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 23 von 27
Fahrzeug:
Hersteller: KIA MOTORS
Fahrzeugtyp: RP
Genehm.Nr.: e4*2007/46*0633*..
Handelsbez.: Carens, Rondo
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 325 VA
26P x = 260 y = 275 VA
27B x = 260 y = 300 HA
27I x = 210 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 325 30 VA
§ 22 50429*02
26N x = 310 y = 325 30 VA
27F x = 260 y = 300 30 HA
27H x = 260 y = 300 30 HA
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 24 von 27
Fahrzeug:
Hersteller: KIA MOTORS
Fahrzeugtyp: JD
Genehm.Nr.: e4*2007/46*0496*..
Handelsbez.: CEE'D
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 340 y = 350 VA
26P x = 290 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 340 y = 350 27 VA
26N x = 340 y = 350 8 VA
27F x = 250 y = 290 30 HA
§ 22 50429*02
27H x = 250 y = 290 8 HA
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 25 von 27
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GJ
Genehm.Nr.: e1*2007/46*1001*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): Frontantrieb, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 385 y = 400 VA
26B x = 400 y = 400 VA
27I x = 215 y = 350 HA
27B x = 265 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
§ 22 50429*02
26J x = 400 y = 400 24 VA
27H x = 265 y = 400 8 HA
27F x = 265 y = 400 24 HA
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 26 von 27
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: BL
Genehm.Nr.: e11*2001/116*0262*..
Handelsbez.: MAZDA 3
Variante(n): ab e11*2001/116*0262*10, ab Mj.2013
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 370 y = 400 VA
27I x = 300 y = 370 HA
27B x = 350 y = 400 HA
26P x = 320 y = 375 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 370 y = 400 8 VA
§ 22 50429*02
26J x = 370 y = 400 30 VA
27H x = 350 y = 400 8 HA
27F x = 350 y = 400 15 HA
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 15 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 27 von 27
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GH
Genehm.Nr.: e1*2001/116*0448*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): ab e1*2001/116*0448*14, Frontantrieb, Kombi, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 385 y = 400 VA
26B x = 400 y = 400 VA
27I x = 215 y = 350 HA
27B x = 265 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
§ 22 50429*02
26J x = 400 y = 400 24 VA
27H x = 265 y = 400 8 HA
27F x = 265 y = 400 24 HA
