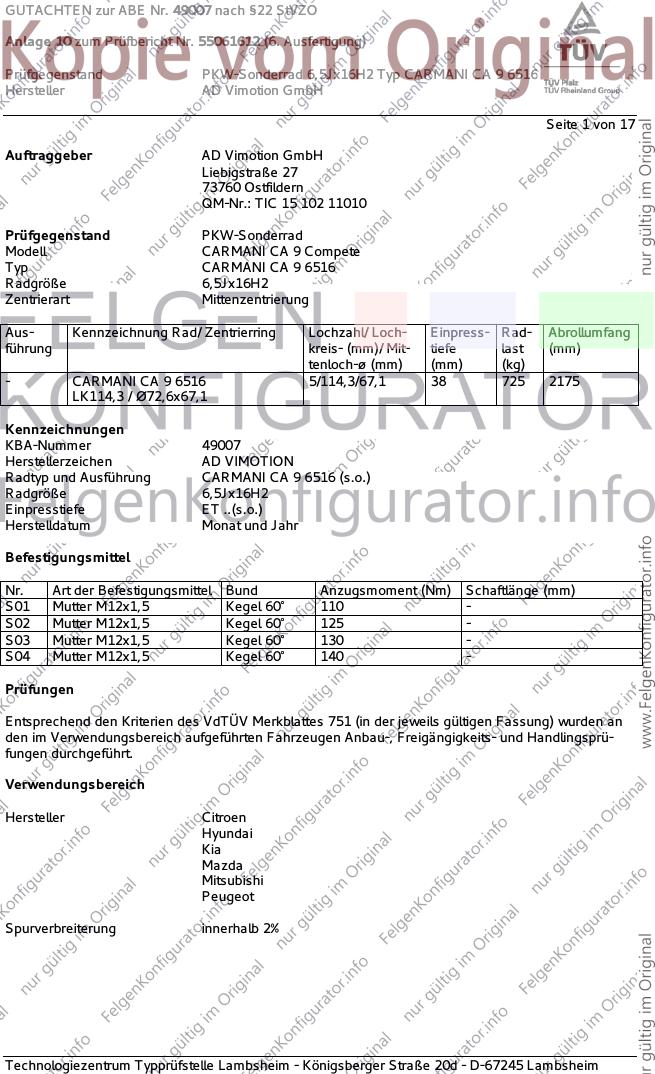

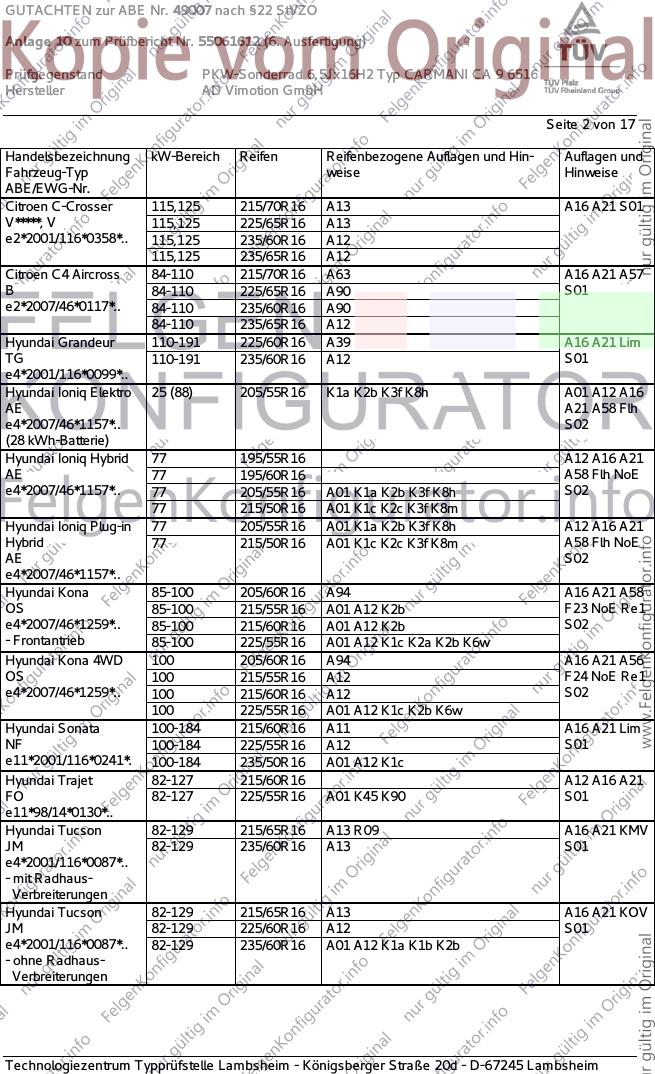

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 1 von 17
Auftraggeber AD Vimotion GmbH
Liebigstraße 27
73760 Ostfildern
QM-Nr.: TIC 15 102 11010
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 9 Compete
Typ CARMANI CA 9 6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- CARMANI CA 9 6516 5/114,3/67,1 38 725 2175
LK114,3 / Ø72,6x67,1
Kennzeichnungen
KBA-Nummer 49007
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung CARMANI CA 9 6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET ..(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C-Crosser 115,125 215/70R16 A13 A16 A21 S01
V*****, V 115,125 225/65R16 A13
e2*2001/116*0358*.. 115,125 235/60R16 A12
115,125 235/65R16 A12
Citroen C4 Aircross 84-110 215/70R16 A63 A16 A21 A57
B 84-110 225/65R16 A90 S01
e2*2007/46*0117*.. 84-110 235/60R16 A90
84-110 235/65R16 A12
Hyundai Grandeur 110-191 225/60R16 A39 A16 A21 Lim
TG 110-191 235/60R16 A12 S01
e4*2001/116*0099*..
Hyundai Ioniq Elektro 25 (88) 205/55R16 K1a K2b K3f K8h A01 A12 A16
AE A21 A58 Flh
e4*2007/46*1157*.. S02
(28 kWh-Batterie)
Hyundai Ioniq Hybrid 77 195/55R16 A12 A16 A21
AE 77 195/60R16 A58 Flh NoE
e4*2007/46*1157*.. 77 205/55R16 A01 K1a K2b K3f K8h S02
77 215/50R16 A01 K1c K2c K3f K8m
Hyundai Ioniq Plug-in 77 205/55R16 A01 K1a K2b K3f K8h A12 A16 A21
Hybrid 77 215/50R16 A01 K1c K2c K3f K8m A58 Flh NoE
AE S02
e4*2007/46*1157*..
Hyundai Kona 85-100 205/60R16 A94 A16 A21 A58
OS 85-100 215/55R16 A01 A12 K2b F23 NoE Re1
e4*2007/46*1259*.. 85-100 215/60R16 A01 A12 K2b S02
- Frontantrieb 85-100 225/55R16 A01 A12 K1c K2a K2b K6w
Hyundai Kona 4WD 100 205/60R16 A94 A16 A21 A56
OS 100 215/55R16 A12 F24 NoE Re1
e4*2007/46*1259*.. 100 215/60R16 A12 S02
100 225/55R16 A01 A12 K1c K2b K6w
Hyundai Sonata 100-184 215/60R16 A11 A16 A21 Lim
NF 100-184 225/55R16 A12 S01
e11*2001/116*0241*. 100-184 235/50R16 A01 A12 K1c
Hyundai Trajet 82-127 215/60R16 A12 A16 A21
FO 82-127 225/55R16 A01 K45 K90 S01
e11*98/14*0130*..
Hyundai Tucson 82-129 215/65R16 A13 R09 A16 A21 KMV
JM 82-129 235/60R16 A13 S01
e4*2001/116*0087*..
- mit Radhaus-
Verbreiterungen
Hyundai Tucson 82-129 215/65R16 A13 A16 A21 KOV
JM 82-129 225/60R16 A12 S01
e4*2001/116*0087*.. 82-129 235/60R16 A01 A12 K1a K1b K2b
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

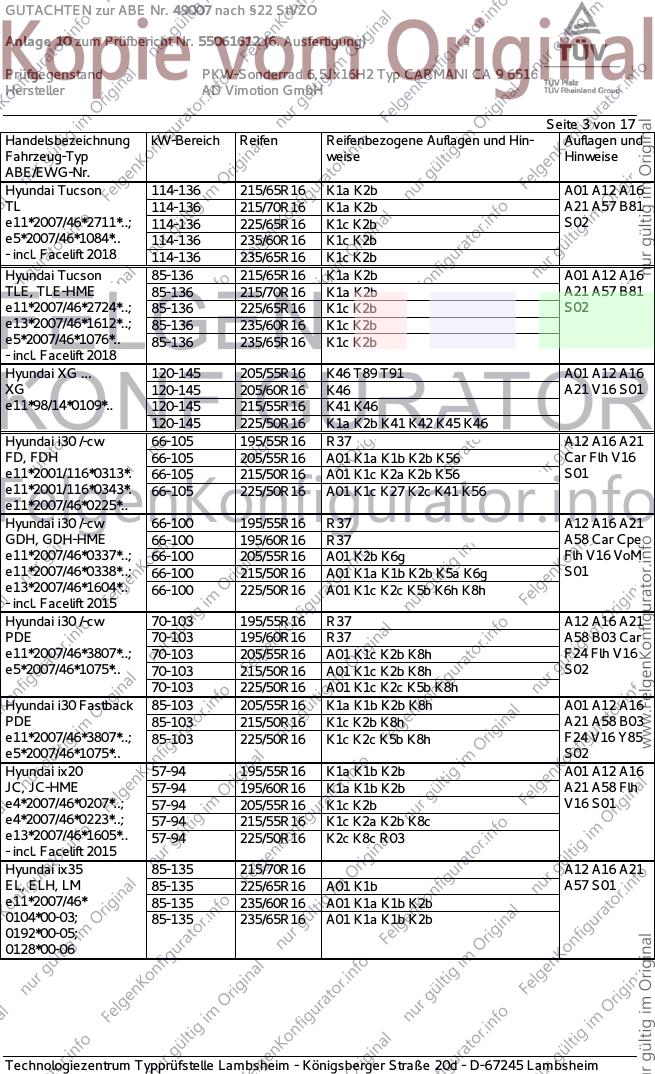

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 114-136 215/65R16 K1a K2b A01 A12 A16
TL 114-136 215/70R16 K1a K2b A21 A57 B81
e11*2007/46*2711*..; 114-136 225/65R16 K1c K2b S02
e5*2007/46*1084*.. 114-136 235/60R16 K1c K2b
- incl. Facelift 2018 114-136 235/65R16 K1c K2b
Hyundai Tucson 85-136 215/65R16 K1a K2b A01 A12 A16
TLE, TLE-HME 85-136 215/70R16 K1a K2b A21 A57 B81
e11*2007/46*2724*..; 85-136 225/65R16 K1c K2b S02
e13*2007/46*1612*..; 85-136 235/60R16 K1c K2b
e5*2007/46*1076*.. 85-136 235/65R16 K1c K2b
- incl. Facelift 2018
Hyundai XG ... 120-145 205/55R16 K46 T89 T91 A01 A12 A16
XG 120-145 205/60R16 K46 A21 V16 S01
e11*98/14*0109*.. 120-145 215/55R16 K41 K46
120-145 225/50R16 K1a K2b K41 K42 K45 K46
Hyundai i30 /-cw 66-105 195/55R16 R37 A12 A16 A21
FD, FDH 66-105 205/55R16 A01 K1a K1b K2b K56 Car Flh V16
e11*2001/116*0313*. 66-105 215/50R16 A01 K1c K2a K2b K56 S01
e11*2001/116*0343*. 66-105 225/50R16 A01 K1c K27 K2c K41 K56
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 195/55R16 R37 A12 A16 A21
GDH, GDH-HME 66-100 195/60R16 R37 A58 Car Cpe
e11*2007/46*0337*..; 66-100 205/55R16 A01 K2b K6g Flh V16 VoM
e11*2007/46*0338*..; 66-100 215/50R16 A01 K1a K1b K2b K5a K6g S01
e13*2007/46*1604*.. 66-100 225/50R16 A01 K1c K2c K5b K6h K8h
- incl. Facelift 2015
Hyundai i30 /-cw 70-103 195/55R16 R37 A12 A16 A21
PDE 70-103 195/60R16 R37 A58 B03 Car
e11*2007/46*3807*..; 70-103 205/55R16 A01 K1c K2b K8h F24 Flh V16
e5*2007/46*1075*.. 70-103 215/50R16 A01 K1c K2b K8h S02
70-103 225/50R16 A01 K1c K2c K5b K8h
Hyundai i30 Fastback 85-103 205/55R16 K1a K1b K2b K8h A01 A12 A16
PDE 85-103 215/50R16 K1c K2b K8h A21 A58 B03
e11*2007/46*3807*..; 85-103 225/50R16 K1c K2c K5b K8h F24 V16 Y85
e5*2007/46*1075*.. S02
Hyundai ix20 57-94 195/55R16 K1a K1b K2b A01 A12 A16
JC, JC-HME 57-94 195/60R16 K1a K1b K2b A21 A58 Flh
e4*2007/46*0207*..; 57-94 205/55R16 K1c K2b V16 S01
e4*2007/46*0223*..; 57-94 215/55R16 K1c K2a K2b K8c
e13*2007/46*1605*.. 57-94 225/50R16 K2c K8c R03
- incl. Facelift 2015
Hyundai ix35 85-135 215/70R16 A12 A16 A21
EL, ELH, LM 85-135 225/65R16 A01 K1b A57 S01
e11*2007/46* 85-135 235/60R16 A01 K1a K1b K2b
0104*00-03; 85-135 235/65R16 A01 K1a K1b K2b
0192*00-05;
0128*00-06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

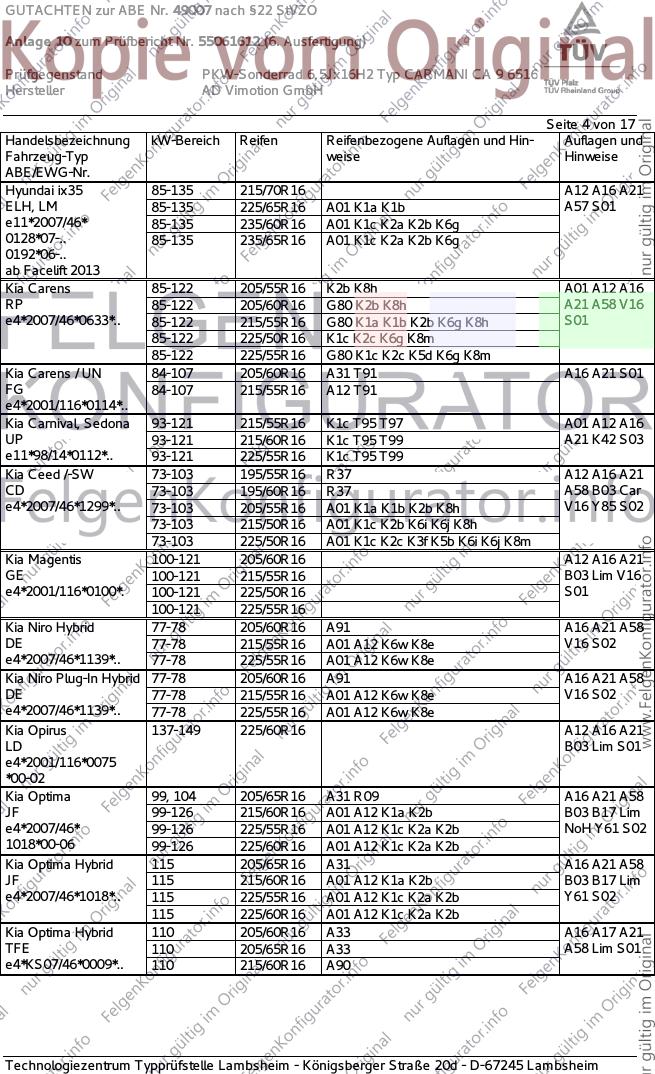

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai ix35 85-135 215/70R16 A12 A16 A21
ELH, LM 85-135 225/65R16 A01 K1a K1b A57 S01
e11*2007/46* 85-135 235/60R16 A01 K1c K2a K2b K6g
0128*07-.. 85-135 235/65R16 A01 K1c K2a K2b K6g
0192*06-..
ab Facelift 2013
Kia Carens 85-122 205/55R16 K2b K8h A01 A12 A16
RP 85-122 205/60R16 G80 K2b K8h A21 A58 V16
e4*2007/46*0633*.. 85-122 215/55R16 G80 K1a K1b K2b K6g K8h S01
85-122 225/50R16 K1c K2c K6g K8m
85-122 225/55R16 G80 K1c K2c K5d K6g K8m
Kia Carens / UN 84-107 205/60R16 A31 T91 A16 A21 S01
FG 84-107 215/55R16 A12 T91
e4*2001/116*0114*..
Kia Carnival, Sedona 93-121 215/55R16 K1c T95 T97 A01 A12 A16
UP 93-121 215/60R16 K1c T95 T99 A21 K42 S03
e11*98/14*0112*.. 93-121 225/55R16 K1c T95 T99
Kia Ceed /-SW 73-103 195/55R16 R37 A12 A16 A21
CD 73-103 195/60R16 R37 A58 B03 Car
e4*2007/46*1299*.. 73-103 205/55R16 A01 K1a K1b K2b K8h V16 Y85 S02
73-103 215/50R16 A01 K1c K2b K6i K6j K8h
73-103 225/50R16 A01 K1c K2c K3f K5b K6i K6j K8m
Kia Magentis 100-121 205/60R16 A12 A16 A21
GE 100-121 215/55R16 B03 Lim V16
e4*2001/116*0100*. 100-121 225/50R16 S01
100-121 225/55R16
Kia Niro Hybrid 77-78 205/60R16 A91 A16 A21 A58
DE 77-78 215/55R16 A01 A12 K6w K8e V16 S02
e4*2007/46*1139*.. 77-78 225/55R16 A01 A12 K6w K8e
Kia Niro Plug-In Hybrid 77-78 205/60R16 A91 A16 A21 A58
DE 77-78 215/55R16 A01 A12 K6w K8e V16 S02
e4*2007/46*1139*.. 77-78 225/55R16 A01 A12 K6w K8e
Kia Opirus 137-149 225/60R16 A12 A16 A21
LD B03 Lim S01
e4*2001/116*0075
*00-02
Kia Optima 99, 104 205/65R16 A31 R09 A16 A21 A58
JF 99-126 215/60R16 A01 A12 K1a K2b B03 B17 Lim
e4*2007/46* 99-126 225/55R16 A01 A12 K1c K2a K2b NoH Y61 S02
1018*00-06 99-126 225/60R16 A01 A12 K1c K2a K2b
Kia Optima Hybrid 115 205/65R16 A31 A16 A21 A58
JF 115 215/60R16 A01 A12 K1a K2b B03 B17 Lim
e4*2007/46*1018*.. 115 225/55R16 A01 A12 K1c K2a K2b Y61 S02
115 225/60R16 A01 A12 K1c K2a K2b
Kia Optima Hybrid 110 205/60R16 A33 A16 A17 A21
TFE 110 205/65R16 A33 A58 Lim S01
e4*KS07/46*0009*.. 110 215/60R16 A90
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

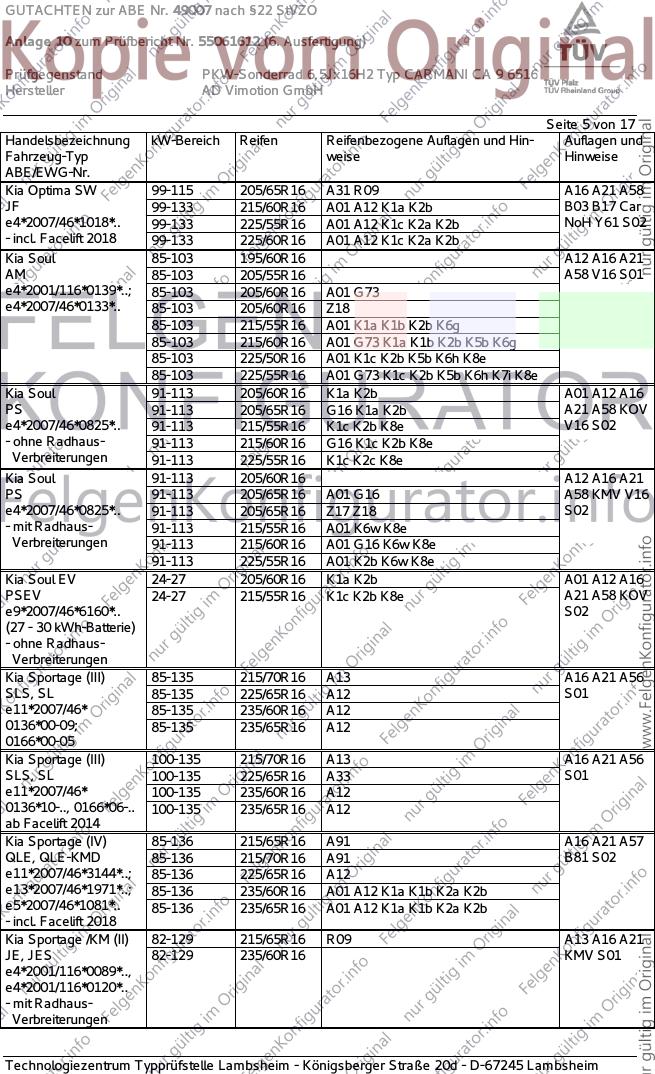

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Optima SW 99-115 205/65R16 A31 R09 A16 A21 A58
JF 99-133 215/60R16 A01 A12 K1a K2b B03 B17 Car
e4*2007/46*1018*.. 99-133 225/55R16 A01 A12 K1c K2a K2b NoH Y61 S02
- incl. Facelift 2018 99-133 225/60R16 A01 A12 K1c K2a K2b
Kia Soul 85-103 195/60R16 A12 A16 A21
AM 85-103 205/55R16 A58 V16 S01
e4*2001/116*0139*..; 85-103 205/60R16 A01 G73
e4*2007/46*0133*.. 85-103 205/60R16 Z18
85-103 215/55R16 A01 K1a K1b K2b K6g
85-103 215/60R16 A01 G73 K1a K1b K2b K5b K6g
85-103 225/50R16 A01 K1c K2b K5b K6h K8e
85-103 225/55R16 A01 G73 K1c K2b K5b K6h K7i K8e
Kia Soul 91-113 205/60R16 K1a K2b A01 A12 A16
PS 91-113 205/65R16 G16 K1a K2b A21 A58 KOV
e4*2007/46*0825*.. 91-113 215/55R16 K1c K2b K8e V16 S02
- ohne Radhaus- 91-113 215/60R16 G16 K1c K2b K8e
Verbreiterungen 91-113 225/55R16 K1c K2c K8e
Kia Soul 91-113 205/60R16 A12 A16 A21
PS 91-113 205/65R16 A01 G16 A58 KMV V16
e4*2007/46*0825*.. 91-113 205/65R16 Z17 Z18 S02
- mit Radhaus- 91-113 215/55R16 A01 K6w K8e
Verbreiterungen 91-113 215/60R16 A01 G16 K6w K8e
91-113 225/55R16 A01 K2b K6w K8e
Kia Soul EV 24-27 205/60R16 K1a K2b A01 A12 A16
PSEV 24-27 215/55R16 K1c K2b K8e A21 A58 KOV
e9*2007/46*6160*.. S02
(27 - 30 kWh-Batterie)
- ohne Radhaus-
Verbreiterungen
Kia Sportage (III) 85-135 215/70R16 A13 A16 A21 A56
SLS, SL 85-135 225/65R16 A12 S01
e11*2007/46* 85-135 235/60R16 A12
0136*00-09; 85-135 235/65R16 A12
0166*00-05
Kia Sportage (III) 100-135 215/70R16 A13 A16 A21 A56
SLS, SL 100-135 225/65R16 A33 S01
e11*2007/46* 100-135 235/60R16 A12
0136*10-.., 0166*06-.. 100-135 235/65R16 A12
ab Facelift 2014
Kia Sportage (IV) 85-136 215/65R16 A91 A16 A21 A57
QLE, QLE-KMD 85-136 215/70R16 A91 B81 S02
e11*2007/46*3144*..; 85-136 225/65R16 A12
e13*2007/46*1971*..; 85-136 235/60R16 A01 A12 K1a K1b K2a K2b
e5*2007/46*1081*.. 85-136 235/65R16 A01 A12 K1a K1b K2a K2b
- incl. Facelift 2018
Kia Sportage /KM (II) 82-129 215/65R16 R09 A13 A16 A21
JE, JES 82-129 235/60R16 KMV S01
e4*2001/116*0089*..,
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

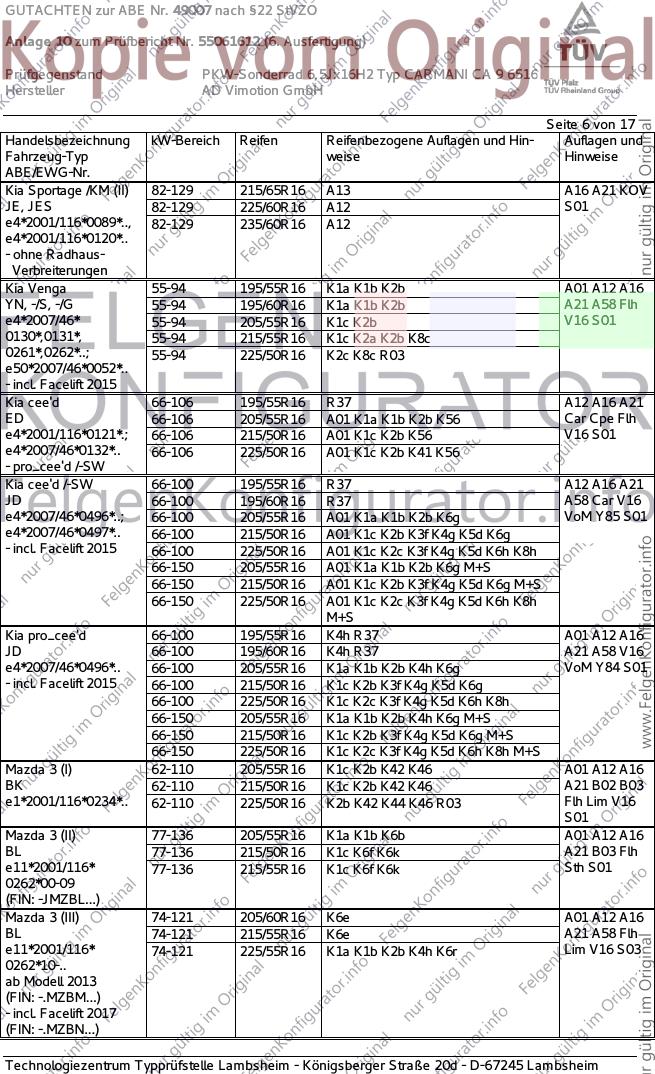

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Sportage /KM (II) 82-129 215/65R16 A13 A16 A21 KOV
JE, JES 82-129 225/60R16 A12 S01
e4*2001/116*0089*.., 82-129 235/60R16 A12
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Kia Venga 55-94 195/55R16 K1a K1b K2b A01 A12 A16
YN, -/S, -/G 55-94 195/60R16 K1a K1b K2b A21 A58 Flh
e4*2007/46* 55-94 205/55R16 K1c K2b V16 S01
0130*,0131*, 55-94 215/55R16 K1c K2a K2b K8c
0261*,0262*..; 55-94 225/50R16 K2c K8c R03
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 195/55R16 R37 A12 A16 A21
ED 66-106 205/55R16 A01 K1a K1b K2b K56 Car Cpe Flh
e4*2001/116*0121*.; 66-106 215/50R16 A01 K1c K2b K56 V16 S01
e4*2007/46*0132*.. 66-106 225/50R16 A01 K1c K2b K41 K56
- pro_cee'd /-SW
Kia cee'd /-SW 66-100 195/55R16 R37 A12 A16 A21
JD 66-100 195/60R16 R37 A58 Car V16
e4*2007/46*0496*..; 66-100 205/55R16 A01 K1a K1b K2b K6g VoM Y85 S01
e4*2007/46*0497*.. 66-100 215/50R16 A01 K1c K2b K3f K4g K5d K6g
- incl. Facelift 2015 66-100 225/50R16 A01 K1c K2c K3f K4g K5d K6h K8h
66-150 205/55R16 A01 K1a K1b K2b K6g M+S
66-150 215/50R16 A01 K1c K2b K3f K4g K5d K6g M+S
66-150 225/50R16 A01 K1c K2c K3f K4g K5d K6h K8h
M+S
Kia pro_cee'd 66-100 195/55R16 K4h R37 A01 A12 A16
JD 66-100 195/60R16 K4h R37 A21 A58 V16
e4*2007/46*0496*.. 66-100 205/55R16 K1a K1b K2b K4h K6g VoM Y84 S01
- incl. Facelift 2015 66-100 215/50R16 K1c K2b K3f K4g K5d K6g
66-100 225/50R16 K1c K2c K3f K4g K5d K6h K8h
66-150 205/55R16 K1a K1b K2b K4h K6g M+S
66-150 215/50R16 K1c K2b K3f K4g K5d K6g M+S
66-150 225/50R16 K1c K2c K3f K4g K5d K6h K8h M+S
Mazda 3 (I) 62-110 205/55R16 K1c K2b K42 K46 A01 A12 A16
BK 62-110 215/50R16 K1c K2b K42 K46 A21 B02 B03
e1*2001/116*0234*.. 62-110 225/50R16 K2b K42 K44 K46 R03 Flh Lim V16
S01
Mazda 3 (II) 77-136 205/55R16 K1a K1b K6b A01 A12 A16
BL 77-136 215/50R16 K1c K6f K6k A21 B03 Flh
e11*2001/116* 77-136 215/55R16 K1c K6f K6k Sth S01
0262*00-09
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 205/60R16 K6e A01 A12 A16
BL 74-121 215/55R16 K6e A21 A58 Flh
e11*2001/116* 74-121 225/55R16 K1a K1b K2b K4h K6r Lim V16 S03
0262*10-..
ab Modell 2013
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

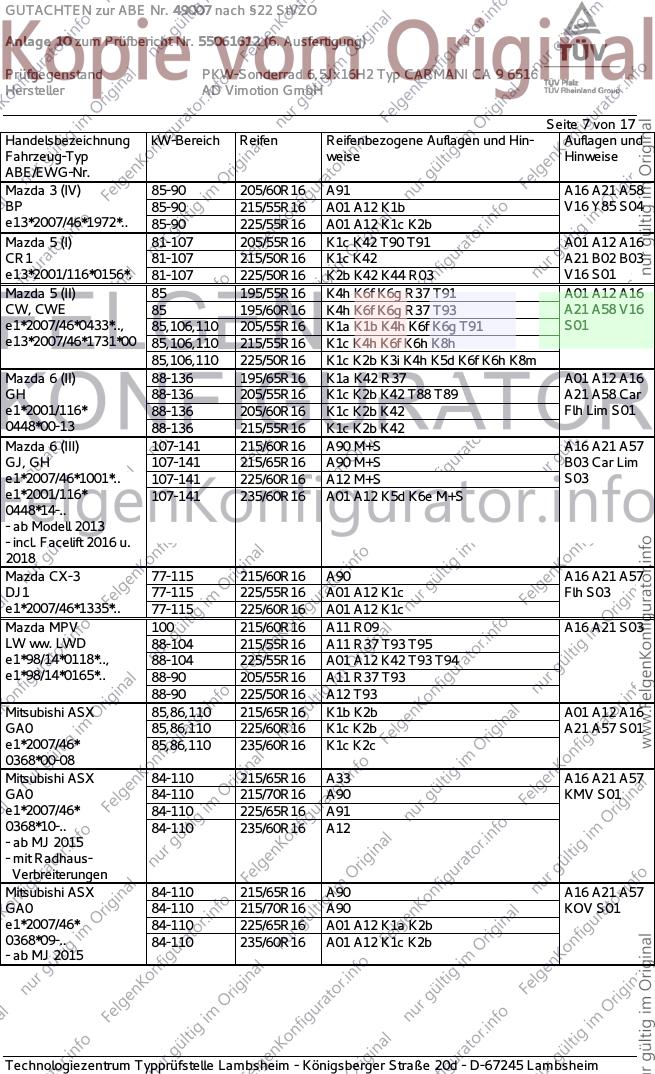

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 3 (IV) 85-90 205/60R16 A91 A16 A21 A58
BP 85-90 215/55R16 A01 A12 K1b V16 Y85 S04
e13*2007/46*1972*.. 85-90 225/55R16 A01 A12 K1c K2b
Mazda 5 (I) 81-107 205/55R16 K1c K42 T90 T91 A01 A12 A16
CR1 81-107 215/50R16 K1c K42 A21 B02 B03
e13*2001/116*0156*. 81-107 225/50R16 K2b K42 K44 R03 V16 S01
Mazda 5 (II) 85 195/55R16 K4h K6f K6g R37 T91 A01 A12 A16
CW, CWE 85 195/60R16 K4h K6f K6g R37 T93 A21 A58 V16
e1*2007/46*0433*.., 85,106,110 205/55R16 K1a K1b K4h K6f K6g T91 S01
e13*2007/46*1731*00 85,106,110 215/55R16 K1c K4h K6f K6h K8h
85,106,110 225/50R16 K1c K2b K3i K4h K5d K6f K6h K8m
Mazda 6 (II) 88-136 195/65R16 K1a K42 R37 A01 A12 A16
GH 88-136 205/55R16 K1c K2b K42 T88 T89 A21 A58 Car
e1*2001/116* 88-136 205/60R16 K1c K2b K42 Flh Lim S01
0448*00-13 88-136 215/55R16 K1c K2b K42
Mazda 6 (III) 107-141 215/60R16 A90 M+S A16 A21 A57
GJ, GH 107-141 215/65R16 A90 M+S B03 Car Lim
e1*2007/46*1001*.. 107-141 225/60R16 A12 M+S S03
e1*2001/116* 107-141 235/60R16 A01 A12 K5d K6e M+S
0448*14-..
- ab Modell 2013
- incl. Facelift 2016 u.
2018
Mazda CX-3 77-115 215/60R16 A90 A16 A21 A57
DJ1 77-115 225/55R16 A01 A12 K1c Flh S03
e1*2007/46*1335*.. 77-115 225/60R16 A01 A12 K1c
Mazda MPV 100 215/60R16 A11 R09 A16 A21 S03
LW ww. LWD 88-104 215/55R16 A11 R37 T93 T95
e1*98/14*0118*.., 88-104 225/55R16 A01 A12 K42 T93 T94
e1*98/14*0165*.. 88-90 205/55R16 A11 R37 T93
88-90 225/50R16 A12 T93
Mitsubishi ASX 85,86,110 215/65R16 K1b K2b A01 A12 A16
GA0 85,86,110 225/60R16 K1c K2b A21 A57 S01
e1*2007/46* 85,86,110 235/60R16 K1c K2c
0368*00-08
Mitsubishi ASX 84-110 215/65R16 A33 A16 A21 A57
GA0 84-110 215/70R16 A90 KMV S01
e1*2007/46* 84-110 225/65R16 A91
0368*10-.. 84-110 235/60R16 A12
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 84-110 215/65R16 A90 A16 A21 A57
GA0 84-110 215/70R16 A90 KOV S01
e1*2007/46* 84-110 225/65R16 A01 A12 K1a K2b
0368*09-.. 84-110 235/60R16 A01 A12 K1c K2b
- ab MJ 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mitsubishi Eclipse 109, 120 215/65R16 A91 A16 A21 A57
Cross 109, 120 215/70R16 A90 Y62 Z16 S01
GK0 109, 120 225/65R16 A91
e1*2007/46*1769*.. 109, 120 235/60R16 A12
109, 120 235/65R16 A12
Mitsubishi Grandis 100-121 215/60R16 A01 K1b A12 A16 A21
NA0W 100-121 225/55R16 A01 K1b B03 S01
e1*2001/116*0269*..
Mitsubishi Lancer (VII) 60-99 195/50R16 A01 K1c K42 K56 A12 A16 A21
CS0 60-99 195/55R16 A01 K1c K42 K56 Car Sth S01
e1*2001/116*0233* 60-99 205/45R16
60-99 205/50R16 A01 K1c K2b K42 K56
Mitsubishi Lancer (VIII) 80-110 205/60R16 A33 A16 A21 A58
CY0 80-110 215/55R16 A01 A12 K1c K42 Flh Lim V16
e1*2001/116*0441*.. 80-110 225/55R16 A01 A12 K1c K2b K42 S01
- Limousine
- Sportback
Mitsubishi Outlander I 100-148 215/60R16 A13 A16 A21 B03
CUOW 100-148 225/55R16 A12 S01
e1*2001/116*0227*..
Mitsubishi Outlander II 103-130 215/70R16 A13 A16 A21 S01
CW0, CWB 103-130 225/65R16 A13
e1*2001/116* 103-130 235/60R16 A12
0406*00-16; 103-130 235/65R16 A12
0482*00-09
(FIN: JMBX.CW..)
Mitsubishi Outlander III 108, 110 215/70R16 A90 A16 A21 A57
CW0 108, 110 225/65R16 A90 KOV Z16 S01
e1*2001/116* 108, 110 235/60R16 A90
0406*15-.. 108, 110 235/65R16 A12
- ab Modelljahr 2013
- incl. Facelift 2016
(FIN: JMBX.GF..)
Mitsubishi Outlander III 110 215/70R16 A90 A16 A21 A57
CW0, GF0 110 225/65R16 A90 KMV Z16 S01
e1*2001/116* 110 235/60R16 A90
0406*19-..; 110 235/65R16 A12
e1*2007/46*1218*..
- ab Modelljahr 2013
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89, 99 215/70R16 A90 A16 A21 A56
Hybrid 89, 99 225/65R16 A90 KOV Z16 S01
CW0 89, 99 235/60R16 A90
e1*2001/116* 89, 99 235/65R16 A12
0406*17-..
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

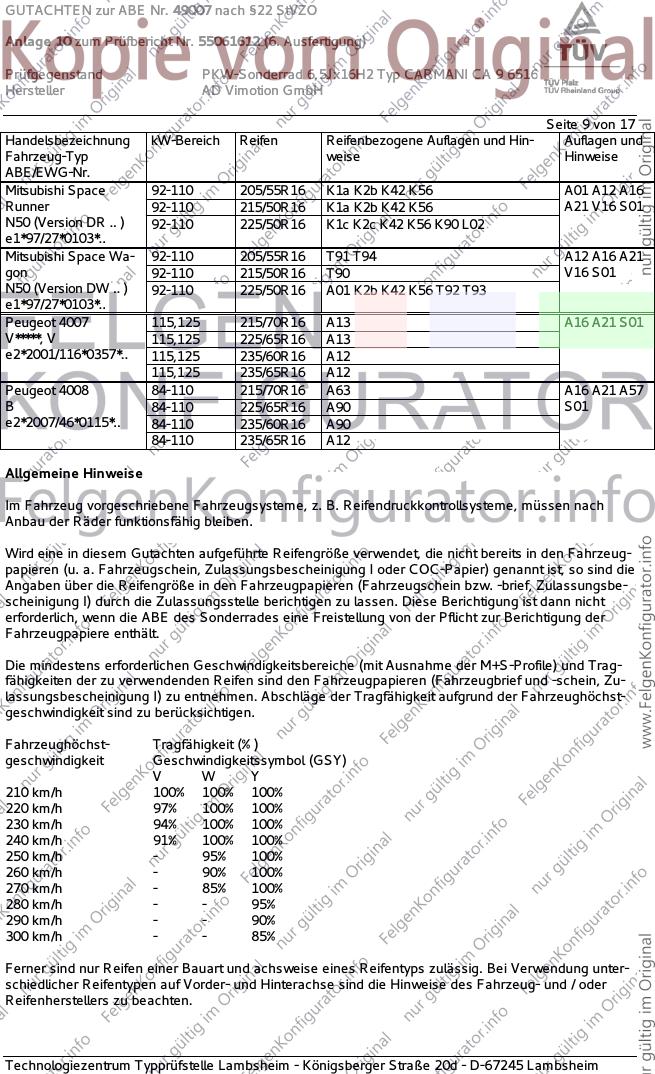

Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mitsubishi Space 92-110 205/55R16 K1a K2b K42 K56 A01 A12 A16
Runner 92-110 215/50R16 K1a K2b K42 K56 A21 V16 S01
N50 (Version DR .. ) 92-110 225/50R16 K1c K2c K42 K56 K90 L02
e1*97/27*0103*..
Mitsubishi Space Wa- 92-110 205/55R16 T91 T94 A12 A16 A21
gon 92-110 215/50R16 T90 V16 S01
N50 (Version DW .. ) 92-110 225/50R16 A01 K2b K42 K56 T92 T93
e1*97/27*0103*..
Peugeot 4007 115,125 215/70R16 A13 A16 A21 S01
V*****, V 115,125 225/65R16 A13
e2*2001/116*0357*.. 115,125 235/60R16 A12
115,125 235/65R16 A12
Peugeot 4008 84-110 215/70R16 A63 A16 A21 A57
B 84-110 225/65R16 A90 S01
e2*2007/46*0115*.. 84-110 235/60R16 A90
84-110 235/65R16 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

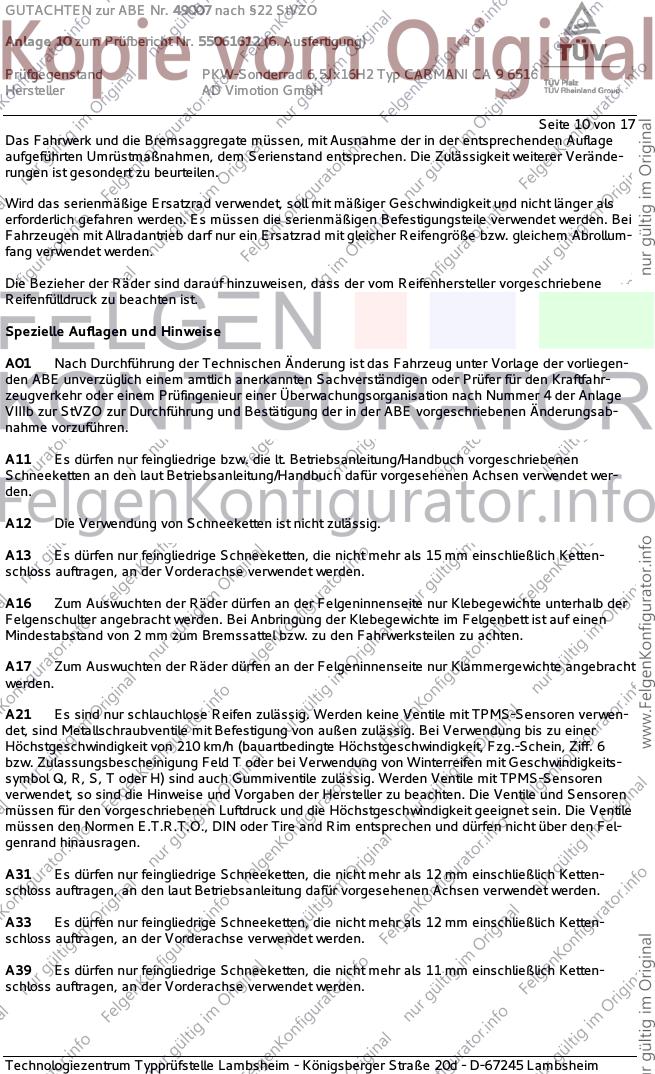

Seite 10 von 17
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A17 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klammergewichte angebracht
werden.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

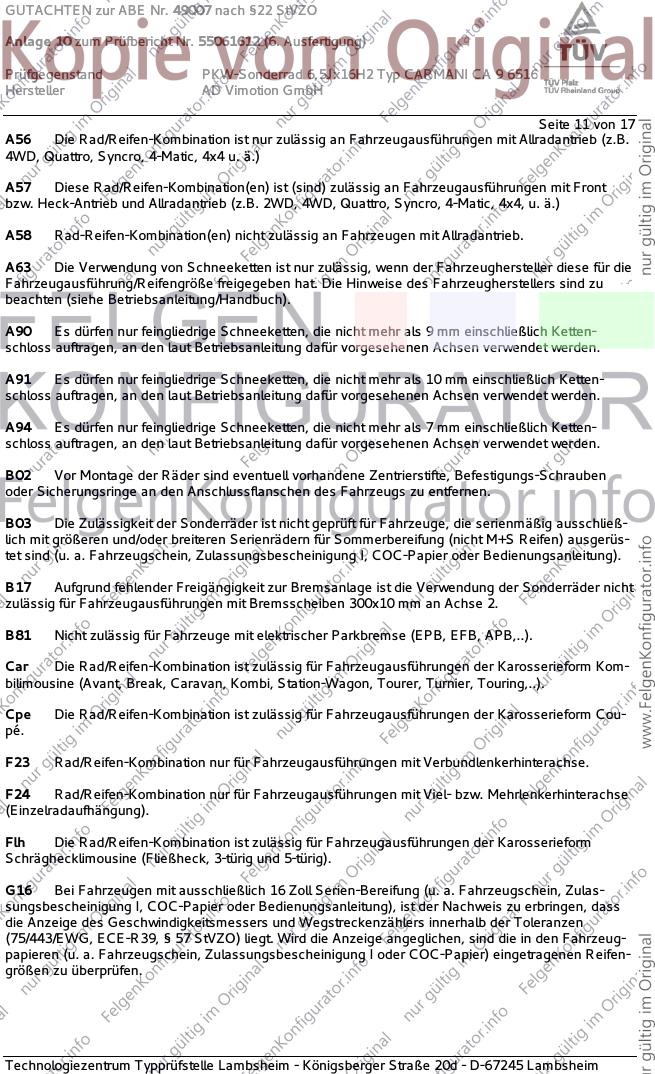

Seite 11 von 17
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B17 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 300x10 mm an Achse 2.
B81 Nicht zulässig für Fahrzeuge mit elektrischer Parkbremse (EPB, EFB, APB,..).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 12 von 17
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche voll-
ständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen
oder Ausschneiden) und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

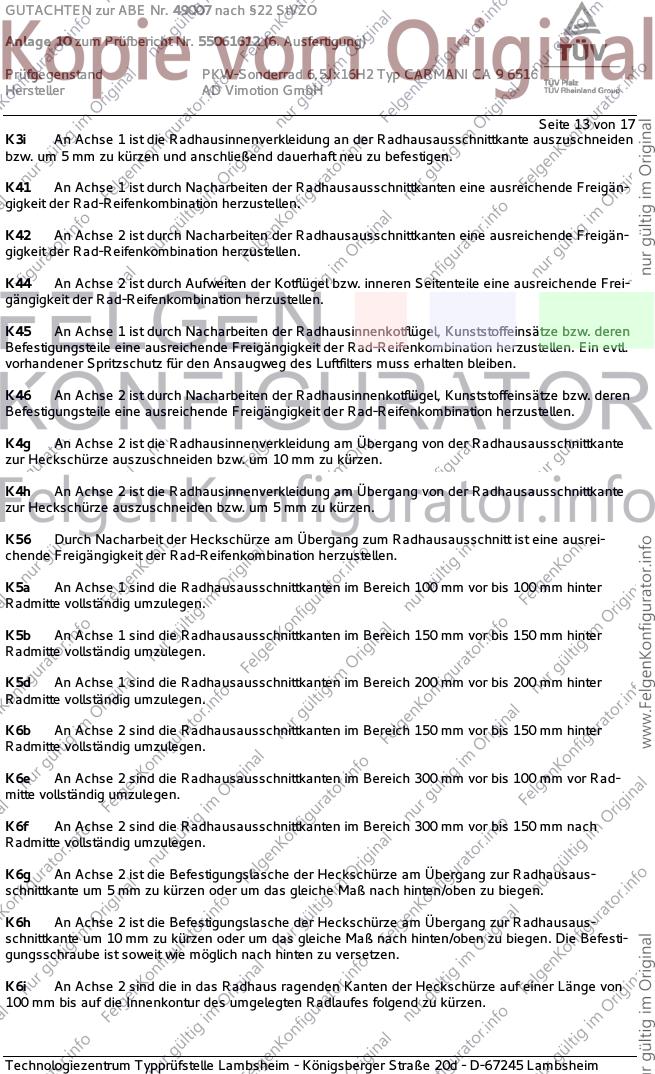

Seite 13 von 17
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 14 von 17
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 15 von 17
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Re1 Das Sonderrad ist nur zulässig an Fahrzeugen mit Bremsscheibendurchmesser bis max. 280
mm an Achse 1.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

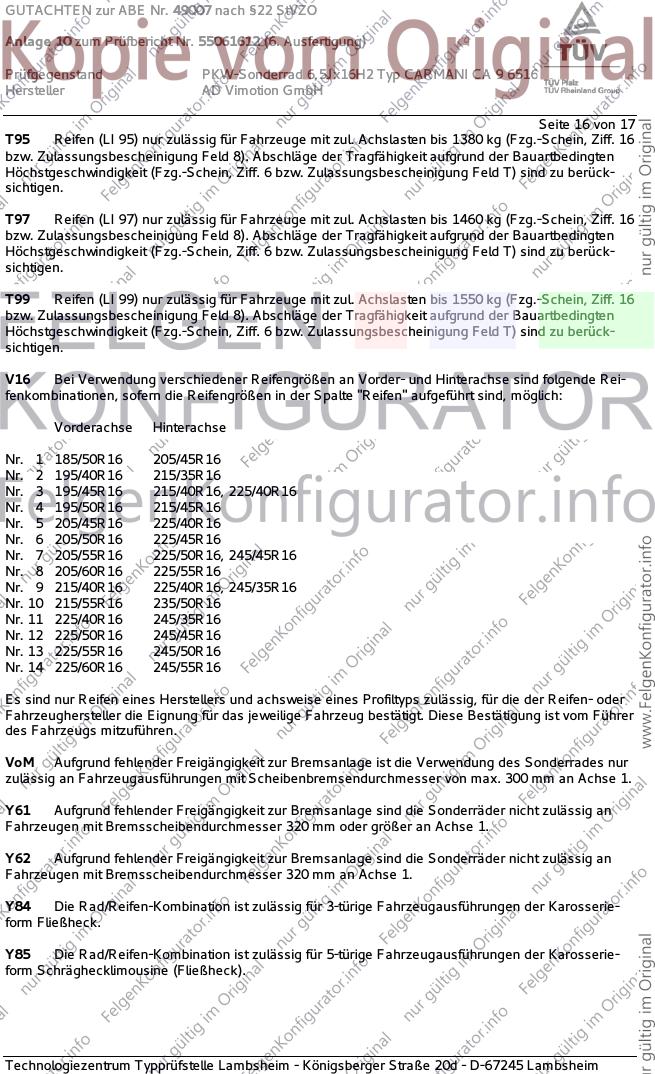

Seite 16 von 17
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Y62 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55061612 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

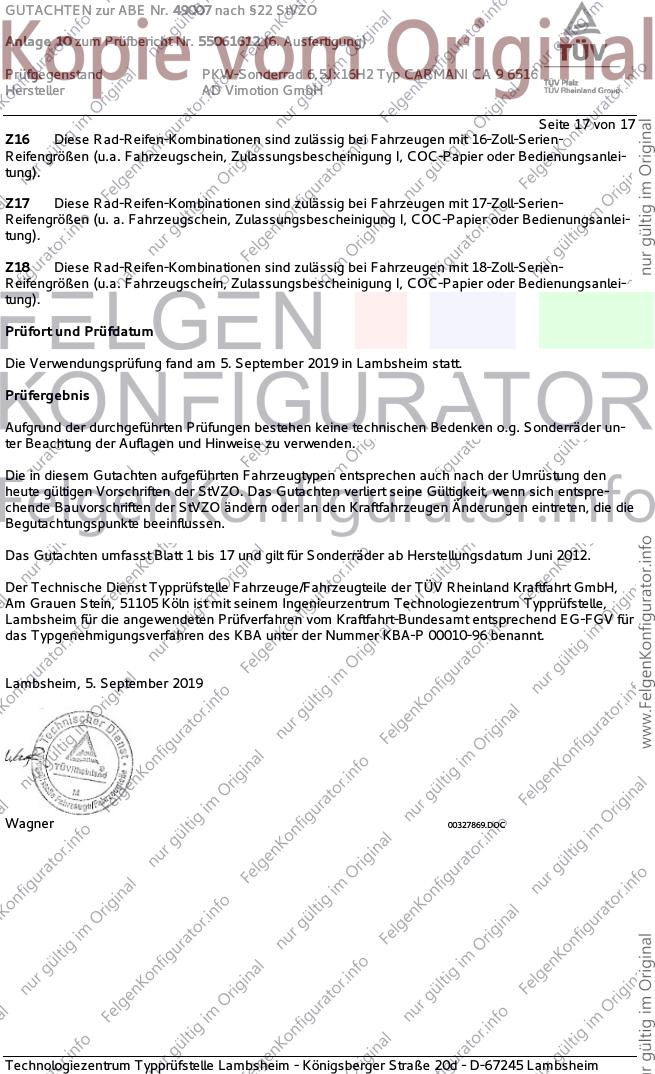

Seite 17 von 17
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. September 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Juni 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. September 2019
Wagner 00327869.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
