GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 21
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0182005
Prüfgegenstand PKW-Sonderrad
Modell TN30
Typ TN30-7017
Radgröße 7JX17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
5F TN30-7017 5F / Ø72,6-Ø67,1 5/114,3/67,1 45 750 2300
Kennzeichnungen
KBA-Nummer 55746
Herstellerzeichen TOMASON
Radtyp und Ausführung TN30-7017 (s.o.)
Radgröße 7JX17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 140 -
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Citroen
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 215/60R17 A90 A14 A16 A22
B 84-110 215/65R17 A12 A57 S04
e2*2007/46*0117*.. 84-110 225/60R17 A12
84-110 235/55R17 A12
Hyundai i30 /-cw 66-105 205/50R17 A12 A14 A16
FD, FDH 66-105 215/45R17 T87 A22 Car Flh
e11*2001/116*0313*. 66-105 225/45R17 V17 S04
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 205/50R17 A12 A14 A16
GDH, GDH-HME 66-100 215/45R17 A22 A58 Car
e11*2007/46*0337*..; 66-100 225/45R17 Cpe Flh V17
e11*2007/46*0338*..; S04
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i30 /-cw 70-118 205/50R17 A12 A14 A16
PDE 70-118 215/45R17 A22 A58 Car
e11*2007/46*3807*..; 70-118 225/45R17 F24 Flh NoP
e5*2007/46*1075*.. V17 S03
- incl. Facelift 2020
Hyundai i30 /-cw 70-88 205/50R17 A12 A14 A16
PDE 70-88 215/45R17 A22 A58 Car
e11*2007/46*3807*08-..; 70-88 225/45R17 F23 Flh NoP
e5*2007/46*1075*.. V17 S03
- incl. Facelift 2020
Hyundai i30 Fastback 85-118 205/50R17 A12 A14 A16
PDE 85-118 215/45R17 A22 A58 F24
e11*2007/46*3807*..; 85-118 225/45R17 NoP V17 Y85
e5*2007/46*1075*.. S03
- incl. Facelift 2020
Hyundai i40 /-cw 85-131 205/50R17 A33 T93 A14 A16 A22
VF 85-131 205/55R17 A12 A58 Car Lim
e4*2007/46*0263*..; 85-131 215/50R17 A90 V17 Z16 S03
e4*2007/46*0264*.. 85-131 225/45R17 A12
- incl. Facelift 2015 und 85-131 225/50R17 A01 A12 K5d K5k K7a
2018
Hyundai Ioniq Elektro 25 (88) 205/45R17 A91 T88 A14 A16 A22
AE 25 (88) 205/50R17 A12 A58 Flh S03
e4*2007/46* 25 (88) 215/45R17 A12
1157*00-09 25 (88) 225/45R17 A12
(28 kWh-Batterie)
Hyundai Ioniq Elektro 25 (100) 205/50R17 A12 A14 A16
AE 25 (100) 205/55R17 A22 A58 Flh
e4*2007/46* 25 (100) 215/50R17 A01 K1a K2b K8h S03
1157*10-.. 25 (100) 225/45R17
(38,3 kWh-Batterie)
- ab Modell 2020
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Ioniq Hybrid 77 205/45R17 A91 T88 A14 A16 A22
AE 77 205/50R17 A12 A58 Flh NoE
e4*2007/46*1157*.. 77 215/45R17 A12 S03
- incl. Facelift 2019 77 225/45R17 A12
Hyundai Ioniq PHEV 77 205/45R17 A91 T88 A14 A16 A22
AE 77 205/50R17 A12 A58 Flh NoE
e4*2007/46*1157*.. 77 215/45R17 A12 S03
- Plug-in Hybrid 77 225/45R17 A12
- incl. Facelift 2019
Hyundai ix20 57-94 205/50R17 A01 K1a K1b K2b A12 A14 A16
JC, JC-HME 57-94 215/45R17 A22 A58 Flh
e4*2007/46*0207*..; 57-94 225/45R17 A01 K1a K1b K2b V17 S04
e4*2007/46*0223*..;
e13*2007/46*1605*..
- incl. Facelift 2015
Hyundai ix35 85-135 215/60R17 A33 A14 A16 A22
EL, ELH, LM 85-135 215/65R17 A12 A57 S04
e11*2007/46* 85-135 225/60R17 A12
0104*00-03; 85-135 235/55R17 A01 A12 K1b
0192*00-05; 85-135 235/60R17 A01 A12 K1b
0128*00-06
Hyundai ix35 85-135 215/60R17 A90 A14 A16 A22
ELH, LM 85-135 215/65R17 A12 A57 S04
e11*2007/46* 85-135 225/60R17 A12
0128*07-.. 85-135 235/55R17 A01 A12 K1a K1b
0192*06-.. 85-135 235/60R17 A01 A12 K1a K1b
- ab Facelift 2013
Hyundai ix35 FCEV 100 225/60R17 A12 A14 A16
LMFC A22 A58 F23
e9*KS07/49*0071*.. S04
- Fuel Cell
Hyundai Kona 85-146 205/55R17 A94 R37 A14 A16 A22
OS 85-146 215/50R17 A94 A58 F23 NoE
e4*2007/46*1259*.. 85-146 215/55R17 A12 NoP V17 S03
- Frontantrieb 85-146 225/50R17 A12
- incl. Facelift 2021 85-146 235/50R17 A01 A12 K2b
Hyundai Kona 74-146 205/60R17 A39 A14 A16 A22
SX2 74-146 215/60R17 A39 A58 F23 NoE
e4*2018/858*00153*.. 74-146 225/55R17 A01 A12 K1b K2b K6w NoP S03
74-146 235/55R17 A01 A12 K1c K2b K6w
Hyundai Kona 4WD 100-146 205/55R17 A94 R37 A14 A16 A22
OS 100-146 215/50R17 A94 A56 F24 NoE
e4*2007/46*1259*.. 100-146 215/55R17 A12 NoP S03
- incl. Facelift 2021 100-146 225/50R17 A12
100-146 235/50R17 A12
Hyundai Kona 4WD 125, 146 215/60R17 A39 A14 A16 A22
SX2 125, 146 225/55R17 A01 A12 K1b K2b A56 F24 NoE
e4*2018/858*00153*.. 125, 146 235/55R17 A01 A12 K1c K2b NoP S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Kona electric 26, 28 215/50R17 A94 A14 A16 A22
OS, OSE 26, 28 215/55R17 A12 A58 F24 S03
e4*2007/46*1259*.., 26, 28 225/50R17 A01 A12 K2b
e4*2007/46*1522*..
- incl. Facelift 2021
Hyundai Kona electric 33-54 215/60R17 A39 A14 A16 A22
SX2E 33-54 225/55R17 A01 A12 K1b K2b A58 F24 S03
e4*2018/858*00168*.. 33-54 235/55R17 A01 A12 K1c K2b
- Elektro
Hyundai Kona Hybrid 77 205/55R17 A94 A14 A16 A22
OS 77 215/50R17 A12 A58 F24 V17
e4*2007/46*1259*.. 77 225/50R17 A01 A12 K2b S03
- incl. Facelift 2021
Hyundai Kona Hybrid 69, 77 205/60R17 A39 A14 A16 A22
SX2 69, 77 215/60R17 A39 A58 F24 NoE
e4*2018/858*00153*.. 69, 77 225/55R17 A01 A12 K1b K2b NoP S03
69, 77 235/55R17 A01 A12 K1c K2b
Hyundai Nexo 32 (120) 225/55R17 A33 A14 A16 A22
FE 32 (120) 225/60R17 A33 A58 S03
e9*2007/46*6592*.. 32 (120) 235/55R17 A12
Hyundai Santa Fe (I) 82-107 225/55R17 Z15 A12 A14 A16
SM 82-127 225/60R17 Z16 A22 S04
e11*98/14*0162*.. 82-127 225/60R17 A01 G01 Z15
Hyundai Santa Fe (III) 110-147 235/60R17 A31 A14 A16 A22
DM 110-147 235/65R17 A31 A57 S03
e11*2007/46*0633*.. 110-147 255/55R17 A01 K1a K2b
- incl. Facelift 2016 110-147 255/60R17 A01 K1a K2b
Hyundai Santa Fe (IV) 110-147 235/60R17 A31 A14 A16 A22
TM 110-147 235/65R17 A31 A57 AuT Z17
e4*2007/46* 110-147 255/55R17 A01 A12 K1a K1b S03
1318*00-02 110-147 255/60R17 A01 A12 K1a K1b
Hyundai Santa Fe (IV) 132-148 235/60R17 A39 A14 A16 A22
TM 132-148 235/65R17 A39 A57 DB8 MpH
e4*2007/46* 132-148 255/60R17 A12 NoE Z17 S03
1318*03-..
- ab Facelift 2020
Hyundai Sonata 100-184 215/50R17 A31 R37 T90 A14 A16 A22
NF 100-184 215/55R17 A12 R37 Lim S04
e11*2001/116*0241*. 100-184 225/50R17 A12
Hyundai Tucson (I) 82-129 215/55R17 A13 R64 A14 A16 A22
JM 82-129 215/60R17 A12 R64 KMV S04
e4*2001/116*0087*.. 82-129 225/55R17 A12 R64
- mit Radhaus- 82-129 235/50R17 A12
Verbreiterungen 82-129 235/55R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson (I) 82-129 215/55R17 A13 A14 A16 A22
JM 82-129 215/60R17 A12 KOV S04
e4*2001/116*0087*.. 82-129 225/55R17 A12
- ohne Radhaus- 82-129 235/50R17 A12
Verbreiterungen 82-129 235/55R17 A12
Hyundai Tucson (III) 114-136 215/60R17 A31 R37 A14 A16 A22
TL 114-136 215/65R17 A12 R37 A57 S03
e11*2007/46*2711*..; 114-136 225/55R17 A01 A12 K1a K2b
e5*2007/46*1084*.. 114-136 225/60R17 A01 A12 K1a K2b
- incl. Facelift 2018 114-136 235/55R17 A01 A12 K1c K2b
114-136 235/60R17 A01 A12 K1c K2b
114-136 245/55R17 A01 A12 K1c K2c
Hyundai Tucson (III) 85-136 215/60R17 A31 R37 A14 A16 A22
TLE, TLE-HME 85-136 215/65R17 A12 R37 A57 S03
e11*2007/46*2724*..; 85-136 225/55R17 A01 A12 K1a K2b
e13*2007/46*1612*..; 85-136 225/60R17 A01 A12 K1a K2b
e5*2007/46*1076*.. 85-136 235/55R17 A01 A12 K1c K2b
- incl. Facelift 2018 85-136 235/60R17 A01 A12 K1c K2b
85-136 245/55R17 A01 A12 K1c K2c
Hyundai Tucson (IV) 85-132 215/65R17 A31 A14 A16 A22
NX4e 85-132 225/60R17 A91 A57 MpH NoE
e5*2018/858*00001*.. 85-132 235/60R17 A12 S03
- incl. Facelift 2024 85-132 245/55R17 A01 A12 K2b
Hyundai Veloster 97,103,137 215/45R17 A91 A14 A16 A22
FS 97,103,137 225/45R17 A01 A12 K8h A58 Cpe S04
e11*2007/46*
0194*00-10
Hyundai Veloster 97,103,137 215/45R17 A91 A14 A16 A22
FS 97,103,137 225/45R17 A01 A12 K8h A58 Cpe S04
e11*2007/46*
0194*11-..
- ab Facelift 2015
Kia Carens 85-122 205/50R17 A90 T93 A14 A16 A22
RP 85-122 205/55R17 A01 A12 G80 A58 S04
e4*2007/46*0633*.. 85-122 205/55R17 A12 Z18
85-122 215/45R17 A91 T91 X88
85-122 215/50R17 A01 A12 G80 K2b K8h
85-122 225/45R17 A90
85-122 225/50R17 A01 A12 G80 K1a K1b K2b K6g
K8h
Kia Carens / UN 84-107 205/55R17 T91 A12 A14 A16
FG 84-107 215/50R17 T91 A22 S04
e4*2001/116*0114*.. 84-107 225/50R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia cee'd (I) 66-106 205/50R17 A12 A14 A16
ED 66-106 215/45R17 A22 Car Cpe
e4*2001/116*0121*.; 66-106 225/45R17 Flh V17 S04
e4*2007/46*0132*..
- pro_cee'd /-SW
Kia cee'd /-SW (II) 66-100 205/50R17 A12 A14 A16
JD 66-100 215/45R17 A22 A58 Car
e4*2007/46*0496*..; 66-100 225/45R17 V17 Y85 S04
e4*2007/46*0497*.. 66-150 205/50R17 M+S
- incl. Facelift 2015 66-150 215/45R17 M+S
66-150 225/45R17 M+S
Kia Ceed /-SW (III) 73-118 205/50R17 R37 A12 A14 A16
CD 73-118 215/45R17 R37 A22 A58 Car
e4*2007/46*1299*.. 73-118 225/45R17 F24 KOV NoP
V17 Y85 S03
Kia Ceed SW (III) PHEV 77 205/50R17 A12 A14 A16
CD 77 215/45R17 A22 A58 Car
e4*2007/46*1299*.. 77 225/45R17 KOV V17 S03
- Plug-in Hybrid
Kia e-Niro (I) 27-29 215/55R17 A01 K3s A12 A14 A16
DE 27-29 225/50R17 A22 A58 S03
e4*2007/46*1139*..
- Elektro
Kia e-Soul (III) 27-29 215/55R17 A12 A14 A16
SK3 27-29 225/50R17 A01 K1a K1b K6j A22 A58 S03
e4*2007/46*1365*..
(39-64 kWh-Batterie)
Kia EV3 50 (150) 215/60R17 A33 A14 A16 A22
SV1 50 (150) 225/55R17 A01 A12 K1a A58 Flh V17
e6*2018/858*00331*.. 50 (150) 225/60R17 A01 A12 K1a S03
- Elektro 50 (150) 235/55R17 A01 A12 K1c K2b
50 (150) 245/50R17 A01 A12 K1c K2b K6w K8h
50 (150) 245/55R17 A01 A12 K1c K2b K6w K8h
Kia Magentis 100-142 215/50R17 A12 A14 A16
GE 100-142 225/45R17 A22 Lim S04
e4*2001/116*0100*.
Kia Niro (I) PHEV 77-78 205/50R17 A12 A14 A16
DE 77-78 205/55R17 A22 A58 V17
e4*2007/46*1139*.. 77-78 215/50R17 S03
- Plug-in Hybrid 77-78 225/45R17
77-78 225/50R17 A01 K6w K8e
Kia Niro (II) Hybrid 77 205/55R17 ASo A14 A16 A22
SG2 77 215/50R17 A01 A12 K2b K6w A58 MpH NoE
e9*2018/858*11241*.. 77 225/50R17 A01 A12 K2b K6w V17 S03
- Hybrid, Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Niro Hybrid (I) 77-78 205/50R17 A12 A14 A16
DE 77-78 205/55R17 A22 A58 V17
e4*2007/46*1139*.. 77-78 215/50R17 S03
77-78 225/45R17
77-78 225/50R17 A01 K6w K8e
Kia Niro-EV (II) 50 (150) 215/55R17 ASo A14 A16 A22
SG2 50 (150) 225/50R17 A01 A12 K1a K1b K2b K6w A58 V17 S03
e9*2018/858*11241*.. 50 (150) 235/50R17 A01 A12 K1c K2a K2b K6y K8h
- Elektro
Kia Opirus 137-149 225/50R17 R37 T98 Z16 A12 A14 A16
LD 137-149 225/55R17 A22 B03 Lim
e4*2001/116*0075 137-149 235/50R17 V17 S04
*00-02 137-149 245/50R17 A01 K25
Kia Optima 99-115 205/55R17 A11 R37 A14 A16 A22
JF 99-115 205/60R17 A11 R37 A58 B03 Lim
e4*2007/46*1018*.. 99-133 215/55R17 A31 NoH S03
- incl. Facelift 2018 99-133 225/50R17 A01 A12 K1a
99-133 235/50R17 A01 A12 K1c K2a K2b
99-133 245/50R17 A01 A12 K1c K2c
Kia Optima Hybrid 113, 115 215/55R17 A63 A14 A16 A22
JF 113, 115 225/50R17 A01 A12 K1a A58 Lim S03
e4*2007/46*1018*.. 115 205/55R17 A30 R37
115 205/60R17 A30 R37
Kia Optima Hybrid 110 205/55R17 A13 A14 A16 A22
TFE 110 215/50R17 A33 A58 Lim S04
e4*KS07/46*0009*.. 110 215/55R17 A33
Kia Optima PHEV 113, 115 215/55R17 A63 A14 A16 A22
JF 113, 115 225/50R17 A01 A12 K1a A58 Car Lim
e4*2007/46*1018*.. S03
- Plug-in Hybrid
Kia Optima Spirit 100, 121 215/50R17 A33 A14 A16 A22
TF 100, 121 215/55R17 A33 A58 BK1 Lim
e4*2007/46*0255*.. S04
Kia Optima SW 99-115 205/55R17 A11 R37 A14 A16 A22
JF 99-115 205/60R17 A11 R37 A58 B03 Car
e4*2007/46*1018*.. 99-133 215/55R17 A31 NoH S03
- incl. Facelift 2018 99-133 225/50R17 A01 A12 K1a
99-133 235/50R17 A01 A12 K1c K2a K2b
99-133 245/50R17 A01 A12 K1c K2c
Kia pro_cee'd (II) 66-100 205/50R17 A01 K4h A12 A14 A16
JD 66-100 215/45R17 A22 A58 V17
e4*2007/46*0496*.. 66-100 225/45R17 A01 K4h Y84 S04
- incl. Facelift 2015 66-150 205/50R17 A01 K4h M+S
66-150 215/45R17 M+S
66-150 225/45R17 A01 K4h M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia ProCeed (III) 88-118 225/45R17 A12 A14 A16
CD A22 A58 KOV
e4*2007/46*1299* NoP Y85 S03
Kia Sorento (II) 110-145 235/60R17 A31 A14 A16 A22
XM FL 110-145 235/65R17 A31 S04
e11*2007/46*0634*.. 110-145 255/55R17 A01 A12 K1a K2b
110-145 255/60R17 A01 A12 K1a K2b
Kia Sorento (III) 136-147 235/60R17 A14 A16 A22
UM 136-147 235/65R17 A57 A91 AuT
e4*2007/46*0894*.. S03
- incl. Facelift 2017
Kia Sorento (IV) 117-148 235/60R17 A11 A14 A16 A22
MQ4 117-148 235/65R17 A11 A57 DB8 NoP
e4*2007/46*1530*.. 117-148 255/60R17 A01 A12 K1c K2b Z17 S03
- incl. FL 2024
Kia Soul (I) 85-103 205/50R17 A12 A14 A16
AM 85-103 205/55R17 A01 G73 A22 A58 V17
e4*2001/116*0139*..; 85-103 205/55R17 Z18 S04
e4*2007/46*0133*.. 85-103 215/50R17 A01 G73
85-103 215/50R17 Z18
85-103 225/45R17
85-103 225/50R17 A01 G73 K1a K1b K2b K5b K6g
Kia Soul (II) 91-113 205/55R17 A90 A14 A16 A22
PS 91-113 215/50R17 A12 A58 KMV S03
e4*2007/46*0825*.. 91-113 215/55R17 A01 A12 G16
- mit Radhaus- 91-113 215/55R17 A12 Z17 Z18
Verbreiterungen 91-113 225/50R17 A01 A12 K2b K6w K8e
91-113 235/50R17 A01 A12 G16 K2b K6w K8e
Kia Soul (II) 91-113 205/55R17 A90 A14 A16 A22
PS 91-113 215/50R17 A01 A12 K1a K2b A58 KOV S03
e4*2007/46*0825*.. 91-113 215/55R17 A01 A12 G16 K1a K2b
- ohne Radhaus- 91-113 225/50R17 A01 A12 K1c K2c K8e
Verbreiterungen 91-113 235/50R17 A01 A12 G16 K1c K2c K8e
Kia Soul EV (II) 24-27 205/55R17 A90 A14 A16 A22
PSEV 24-27 215/50R17 A01 A12 K1a K2b A58 KOV S03
e9*2007/46*6160*..
(27 - 30 kWh-Batterie)
- ohne Radhaus-
Verbreiterungen
Kia Sportage (III) 85-135 215/60R17 A12 A14 A16
SLS, SL 85-135 215/65R17 A22 A57 S04
e11*2007/46* 85-135 225/60R17
0136*10-.., 0166*06-.. 85-135 235/55R17
ab Facelift 2014 85-135 235/60R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage (IV) 114-136 225/55R17 A91 A14 A16 A22
QL 114-136 225/60R17 A91 A57 S03
e11*2007/46*3139*..; 114-136 235/55R17 A12
e5*2007/46*1080*.. 114-136 235/60R17 A12
- incl. Facelift 2018 114-136 245/55R17 A01 A12 K1a K1b K2a K2b
Kia Sportage (IV) 85-136 215/60R17 A33 R37 A14 A16 A22
QLE, QLE-KMD 85-136 215/65R17 A12 R37 A57 S03
e11*2007/46*3144*..; 85-136 225/55R17 A91
e13*2007/46*1971*..; 85-136 225/60R17 A91
e5*2007/46*1081*.. 85-136 235/55R17 A12
- incl. Facelift 2018 85-136 235/60R17 A12
85-136 245/55R17 A01 A12 K1a K1b K2a K2b
Kia Sportage (V) 85-132 215/65R17 A31 A14 A16 A22
NQ5e 85-132 225/60R17 A91 A57 NoE NoP
e4*2018/858*00079*.. 85-132 235/60R17 A12 Z17 S03
85-132 245/55R17 A12
Kia Sportage /KM (II) 82-129 215/55R17 A13 R64 A14 A16 A22
JE, JES 82-129 215/60R17 A12 R64 KMV S04
e4*2001/116*0089*.., 82-129 225/55R17 A12 R64
e4*2001/116*0120*.. 82-129 235/50R17 A12
- mit Radhaus- 82-129 235/55R17 A12
Verbreiterungen
Kia Sportage /KM (II) 82-129 215/55R17 A13 A14 A16 A22
JE, JES 82-129 215/60R17 A12 KOV S04
e4*2001/116*0089*.., 82-129 225/55R17 A12
e4*2001/116*0120*.. 82-129 235/50R17 A12
- ohne Radhaus- 82-129 235/55R17 A12
Verbreiterungen
Kia Venga 55-94 205/50R17 A01 K1a K1b K2b A12 A14 A16
YN, -/S, -/G 55-94 215/45R17 A22 A58 Flh
e4*2007/46* 55-94 225/45R17 A01 K1a K1b K2b V17 S04
0130*,0131*,
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia XCeed 85-150 205/55R17 A12 A14 A16
CD 85-150 215/50R17 A22 A58 Flh
e4*2007/46*1299*07-.. 85-150 215/55R17 KMV NoP V17
85-150 225/50R17 S03
Kia XCeed PHEV 77 205/55R17 A12 A14 A16
CD 77 215/50R17 A22 A58 Flh
e4*2007/46*1299*07-.. 77 215/55R17 KMV V17 S03
- Plug-in Hybrid 77 225/50R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

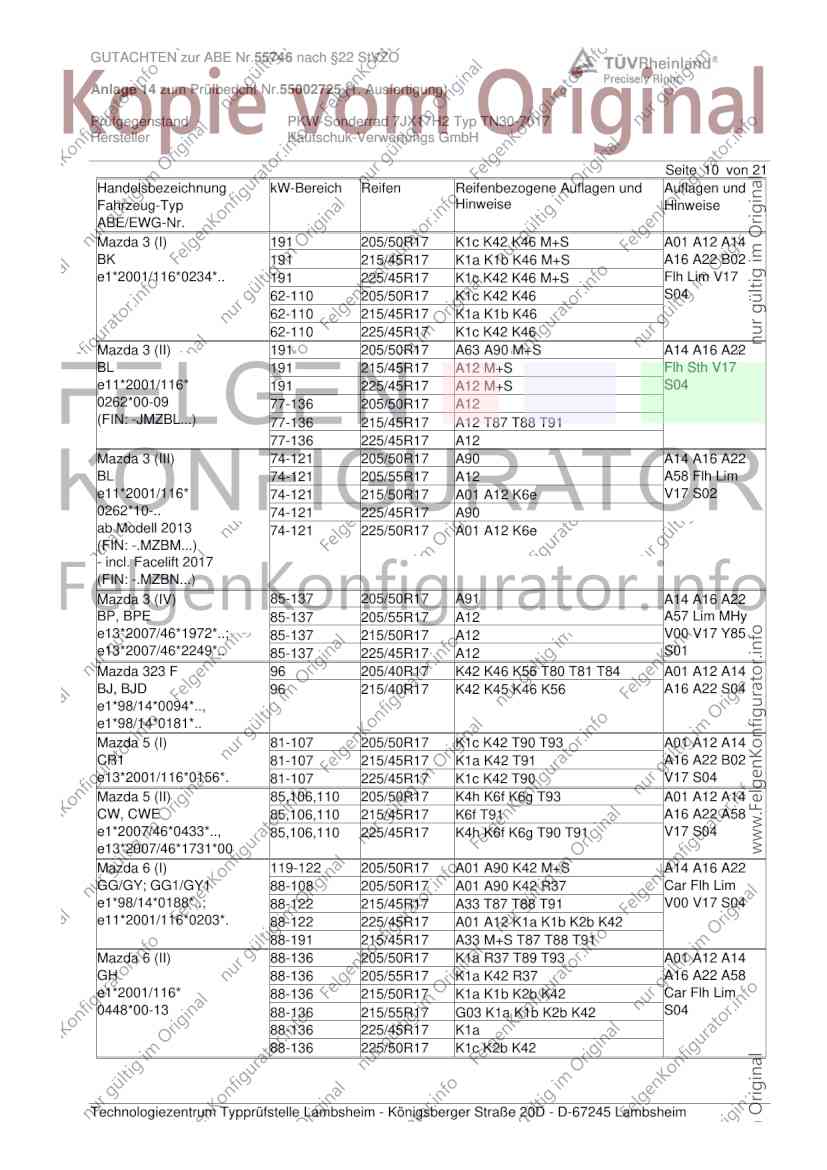

Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (I) 191 205/50R17 K1c K42 K46 M+S A01 A12 A14
BK 191 215/45R17 K1a K1b K46 M+S A16 A22 B02
e1*2001/116*0234*.. 191 225/45R17 K1c K42 K46 M+S Flh Lim V17
62-110 205/50R17 K1c K42 K46 S04
62-110 215/45R17 K1a K1b K46
62-110 225/45R17 K1c K42 K46
Mazda 3 (II) 191 205/50R17 A63 A90 M+S A14 A16 A22
BL 191 215/45R17 A12 M+S Flh Sth V17
e11*2001/116* 191 225/45R17 A12 M+S S04
0262*00-09 77-136 205/50R17 A12
(FIN: -JMZBL...) 77-136 215/45R17 A12 T87 T88 T91
77-136 225/45R17 A12
Mazda 3 (III) 74-121 205/50R17 A90 A14 A16 A22
BL 74-121 205/55R17 A12 A58 Flh Lim
e11*2001/116* 74-121 215/50R17 A01 A12 K6e V17 S02
0262*10-.. 74-121 225/45R17 A90
ab Modell 2013 74-121 225/50R17 A01 A12 K6e
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 3 (IV) 85-137 205/50R17 A91 A14 A16 A22
BP, BPE 85-137 205/55R17 A12 A57 Lim MHy
e13*2007/46*1972*..; 85-137 215/50R17 A12 V00 V17 Y85
e13*2007/46*2249*.. 85-137 225/45R17 A12 S01
Mazda 323 F 96 205/40R17 K42 K46 K56 T80 T81 T84 A01 A12 A14
BJ, BJD 96 215/40R17 K42 K45 K46 K56 A16 A22 S04
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda 5 (I) 81-107 205/50R17 K1c K42 T90 T93 A01 A12 A14
CR1 81-107 215/45R17 K1a K42 T91 A16 A22 B02
e13*2001/116*0156*. 81-107 225/45R17 K1c K42 T90 V17 S04
Mazda 5 (II) 85,106,110 205/50R17 K4h K6f K6g T93 A01 A12 A14
CW, CWE 85,106,110 215/45R17 K6f T91 A16 A22 A58
e1*2007/46*0433*.., 85,106,110 225/45R17 K4h K6f K6g T90 T91 V17 S04
e13*2007/46*1731*00
Mazda 6 (I) 119-122 205/50R17 A01 A90 K42 M+S A14 A16 A22
GG/GY; GG1/GY1 88-108 205/50R17 A01 A90 K42 R37 Car Flh Lim
e1*98/14*0188*..; 88-122 215/45R17 A33 T87 T88 T91 V00 V17 S04
e11*2001/116*0203*. 88-122 225/45R17 A01 A12 K1a K1b K2b K42
88-191 215/45R17 A33 M+S T87 T88 T91
Mazda 6 (II) 88-136 205/50R17 K1a R37 T89 T93 A01 A12 A14
GH 88-136 205/55R17 K1a K42 R37 A16 A22 A58
e1*2001/116* 88-136 215/50R17 K1a K1b K2b K42 Car Flh Lim
0448*00-13 88-136 215/55R17 G03 K1a K1b K2b K42 S04
88-136 225/45R17 K1a
88-136 225/50R17 K1c K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

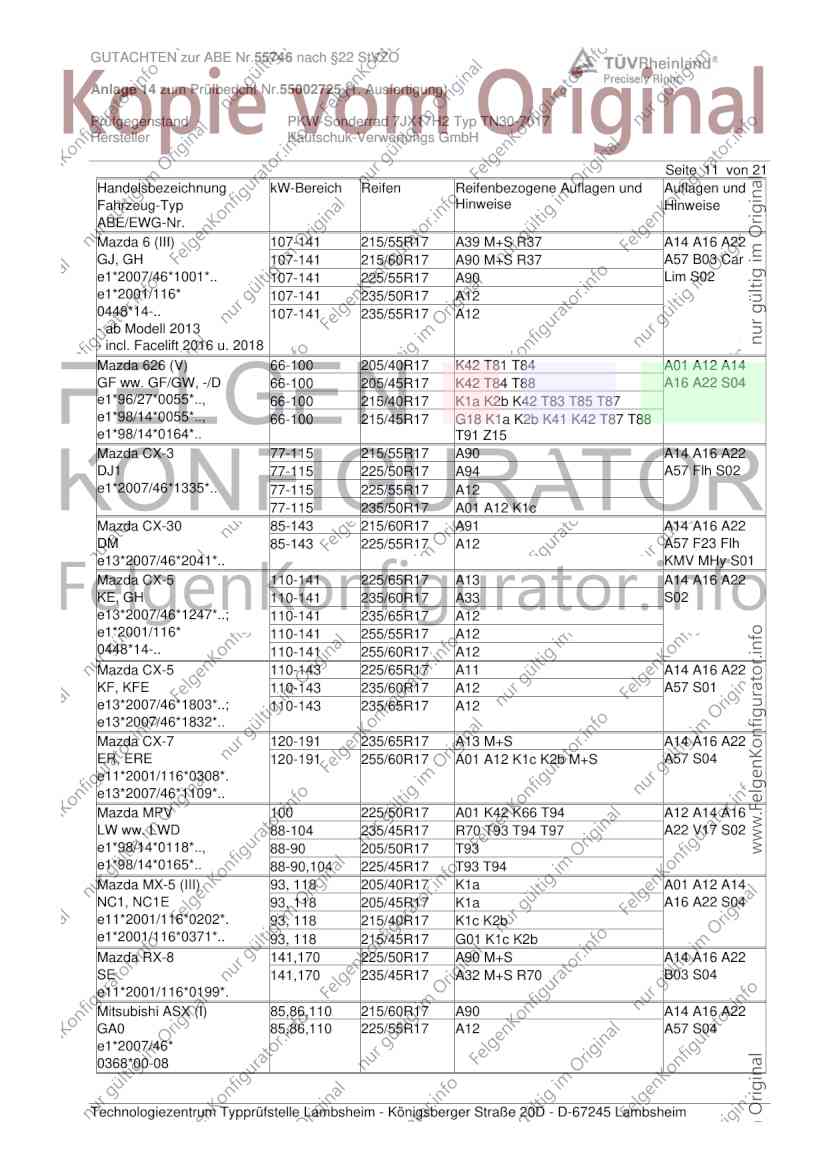

Seite 11 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 6 (III) 107-141 215/55R17 A39 M+S R37 A14 A16 A22
GJ, GH 107-141 215/60R17 A90 M+S R37 A57 B03 Car
e1*2007/46*1001*.. 107-141 225/55R17 A90 Lim S02
e1*2001/116* 107-141 235/50R17 A12
0448*14-.. 107-141 235/55R17 A12
- ab Modell 2013
- incl. Facelift 2016 u. 2018
Mazda 626 (V) 66-100 205/40R17 K42 T81 T84 A01 A12 A14
GF ww. GF/GW, -/D 66-100 205/45R17 K42 T84 T88 A16 A22 S04
e1*96/27*0055*.., 66-100 215/40R17 K1a K2b K42 T83 T85 T87
e1*98/14*0055*.., 66-100 215/45R17 G18 K1a K2b K41 K42 T87 T88
e1*98/14*0164*.. T91 Z15
Mazda CX-3 77-115 215/55R17 A90 A14 A16 A22
DJ1 77-115 225/50R17 A94 A57 Flh S02
e1*2007/46*1335*.. 77-115 225/55R17 A12
77-115 235/50R17 A01 A12 K1c
Mazda CX-30 85-143 215/60R17 A91 A14 A16 A22
DM 85-143 225/55R17 A12 A57 F23 Flh
e13*2007/46*2041*.. KMV MHy S01
Mazda CX-5 110-141 225/65R17 A13 A14 A16 A22
KE, GH 110-141 235/60R17 A33 S02
e13*2007/46*1247*..; 110-141 235/65R17 A12
e1*2001/116* 110-141 255/55R17 A12
0448*14-.. 110-141 255/60R17 A12
Mazda CX-5 110-143 225/65R17 A11 A14 A16 A22
KF, KFE 110-143 235/60R17 A12 A57 S01
e13*2007/46*1803*..; 110-143 235/65R17 A12
e13*2007/46*1832*..
Mazda CX-7 120-191 235/65R17 A13 M+S A14 A16 A22
ER, ERE 120-191 255/60R17 A01 A12 K1c K2b M+S A57 S04
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MPV 100 225/50R17 A01 K42 K66 T94 A12 A14 A16
LW ww. LWD 88-104 235/45R17 R70 T93 T94 T97 A22 V17 S02
e1*98/14*0118*.., 88-90 205/50R17 T93
e1*98/14*0165*.. 88-90,104 225/45R17 T93 T94
Mazda MX-5 (III) 93, 118 205/40R17 K1a A01 A12 A14
NC1, NC1E 93, 118 205/45R17 K1a A16 A22 S04
e11*2001/116*0202*. 93, 118 215/40R17 K1c K2b
e1*2001/116*0371*.. 93, 118 215/45R17 G01 K1c K2b
Mazda RX-8 141,170 225/50R17 A90 M+S A14 A16 A22
SE 141,170 235/45R17 A32 M+S R70 B03 S04
e11*2001/116*0199*.
Mitsubishi ASX (I) 85,86,110 215/60R17 A90 A14 A16 A22
GA0 85,86,110 225/55R17 A12 A57 S04
e1*2007/46*
0368*00-08
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

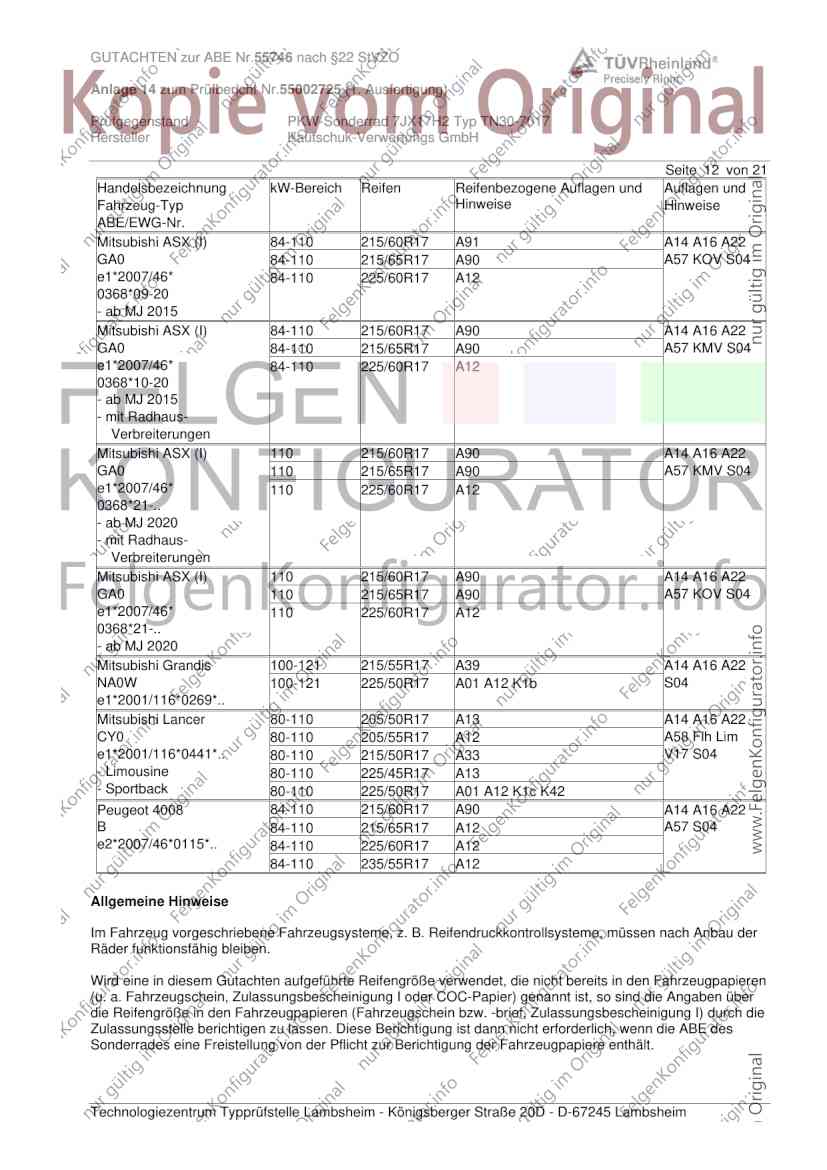

Seite 12 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi ASX (I) 84-110 215/60R17 A91 A14 A16 A22
GA0 84-110 215/65R17 A90 A57 KOV S04
e1*2007/46* 84-110 225/60R17 A12
0368*09-20
- ab MJ 2015
Mitsubishi ASX (I) 84-110 215/60R17 A90 A14 A16 A22
GA0 84-110 215/65R17 A90 A57 KMV S04
e1*2007/46* 84-110 225/60R17 A12
0368*10-20
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX (I) 110 215/60R17 A90 A14 A16 A22
GA0 110 215/65R17 A90 A57 KMV S04
e1*2007/46* 110 225/60R17 A12
0368*21-..
- ab MJ 2020
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX (I) 110 215/60R17 A90 A14 A16 A22
GA0 110 215/65R17 A90 A57 KOV S04
e1*2007/46* 110 225/60R17 A12
0368*21-..
- ab MJ 2020
Mitsubishi Grandis 100-121 215/55R17 A39 A14 A16 A22
NA0W 100-121 225/50R17 A01 A12 K1b S04
e1*2001/116*0269*..
Mitsubishi Lancer 80-110 205/50R17 A13 A14 A16 A22
CY0 80-110 205/55R17 A12 A58 Flh Lim
e1*2001/116*0441*.. 80-110 215/50R17 A33 V17 S04
- Limousine 80-110 225/45R17 A13
- Sportback 80-110 225/50R17 A01 A12 K1c K42
Peugeot 4008 84-110 215/60R17 A90 A14 A16 A22
B 84-110 215/65R17 A12 A57 S04
e2*2007/46*0115*.. 84-110 225/60R17 A12
84-110 235/55R17 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

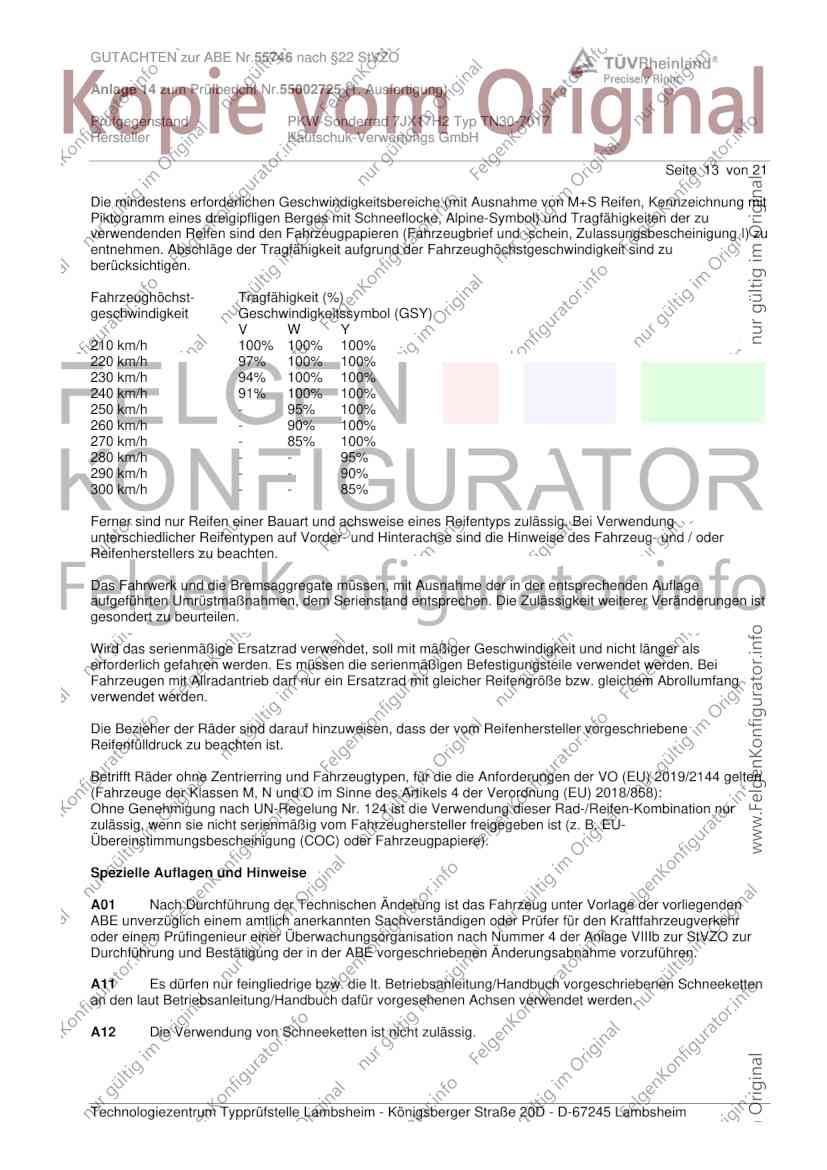

Seite 13 von 21
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

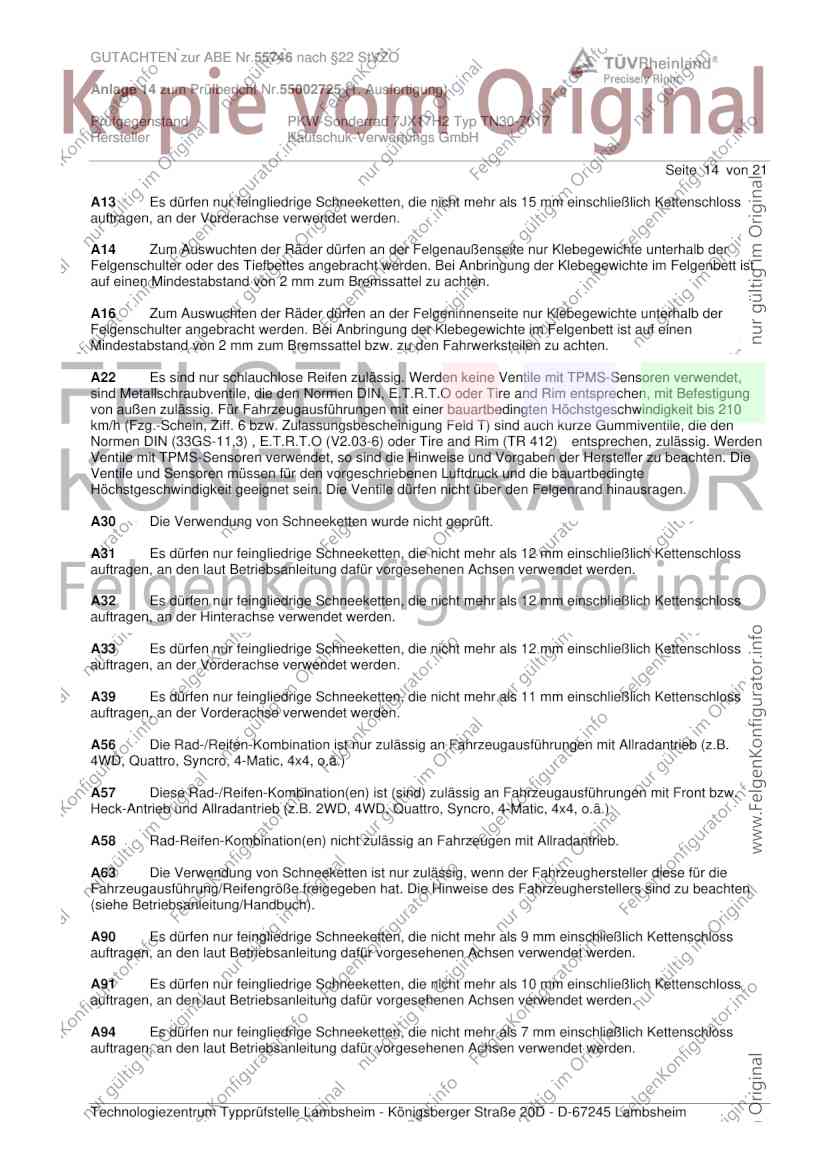

Seite 14 von 21
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, mit Befestigung
von außen zulässig. Für Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit bis 210
km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den
Normen DIN (33GS-11,3) , E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden
Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte
Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten
(siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

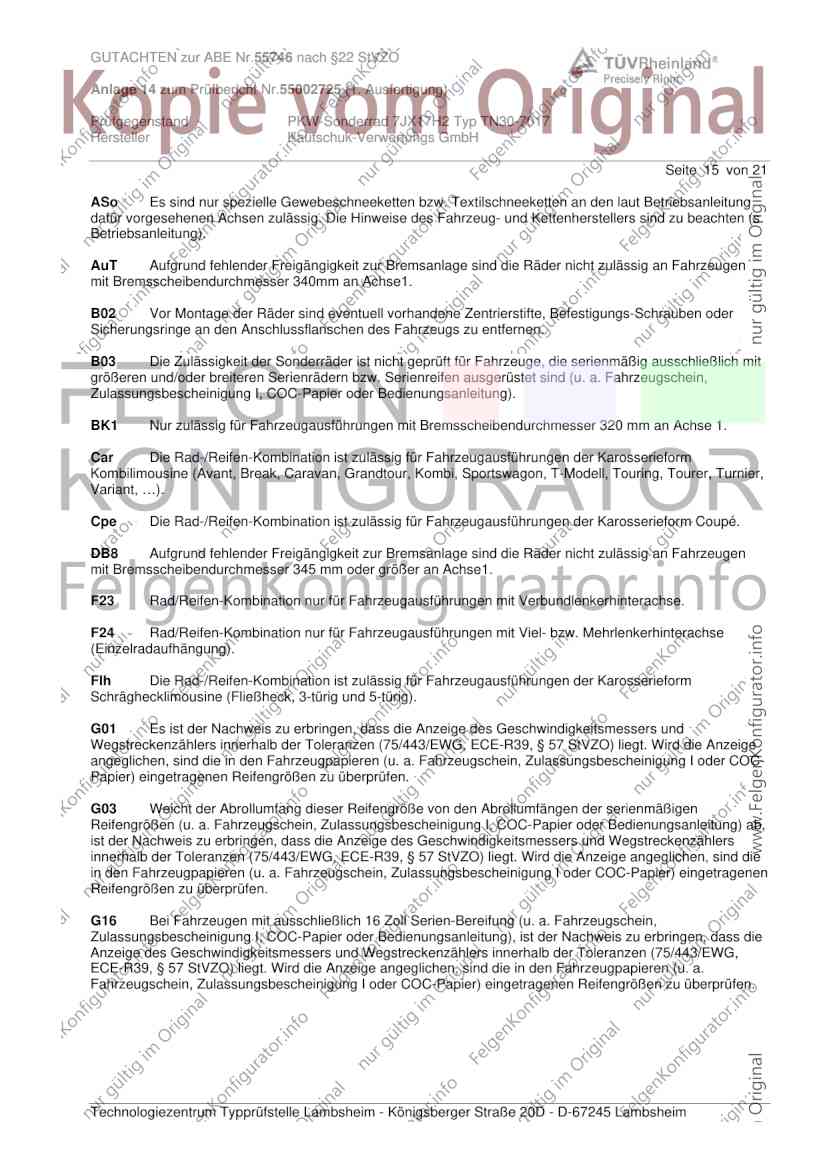

Seite 15 von 21
ASo Es sind nur spezielle Gewebeschneeketten bzw. Textilschneeketten an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten (s.
Betriebsanleitung).
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 340mm an Achse1.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BK1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

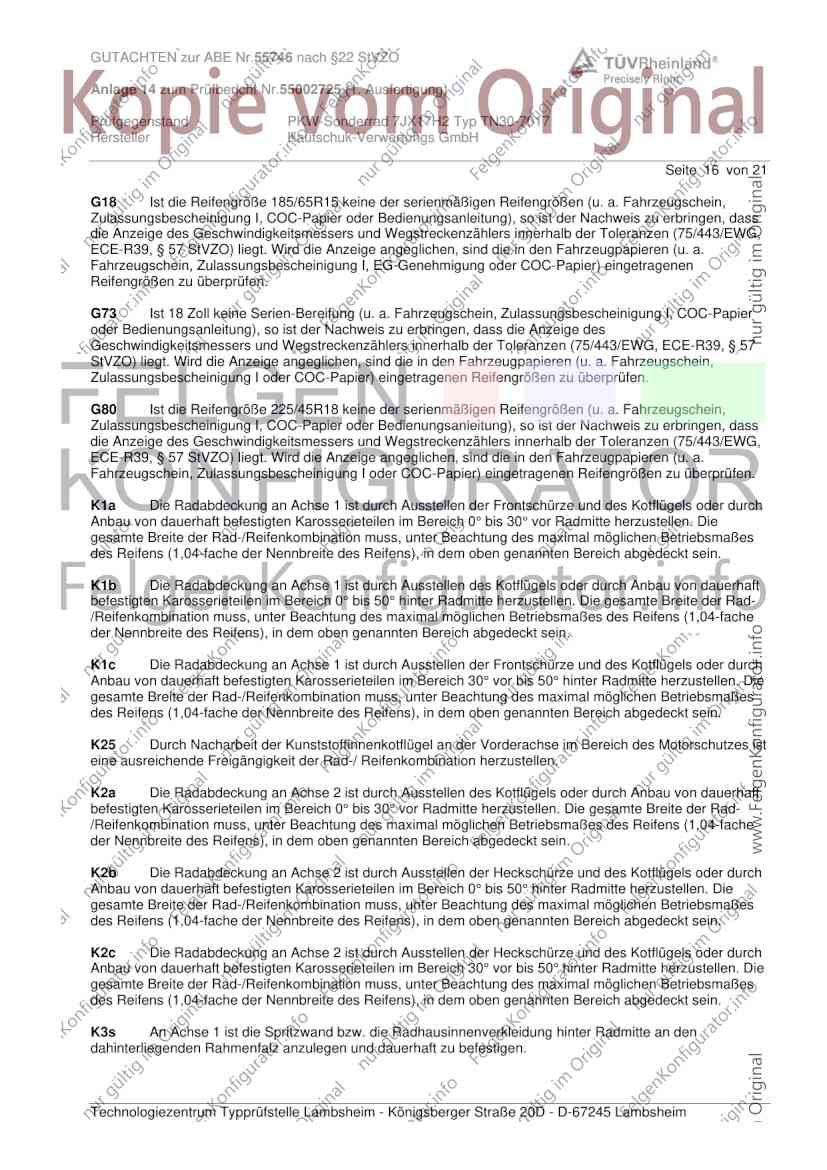

Seite 16 von 21
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.

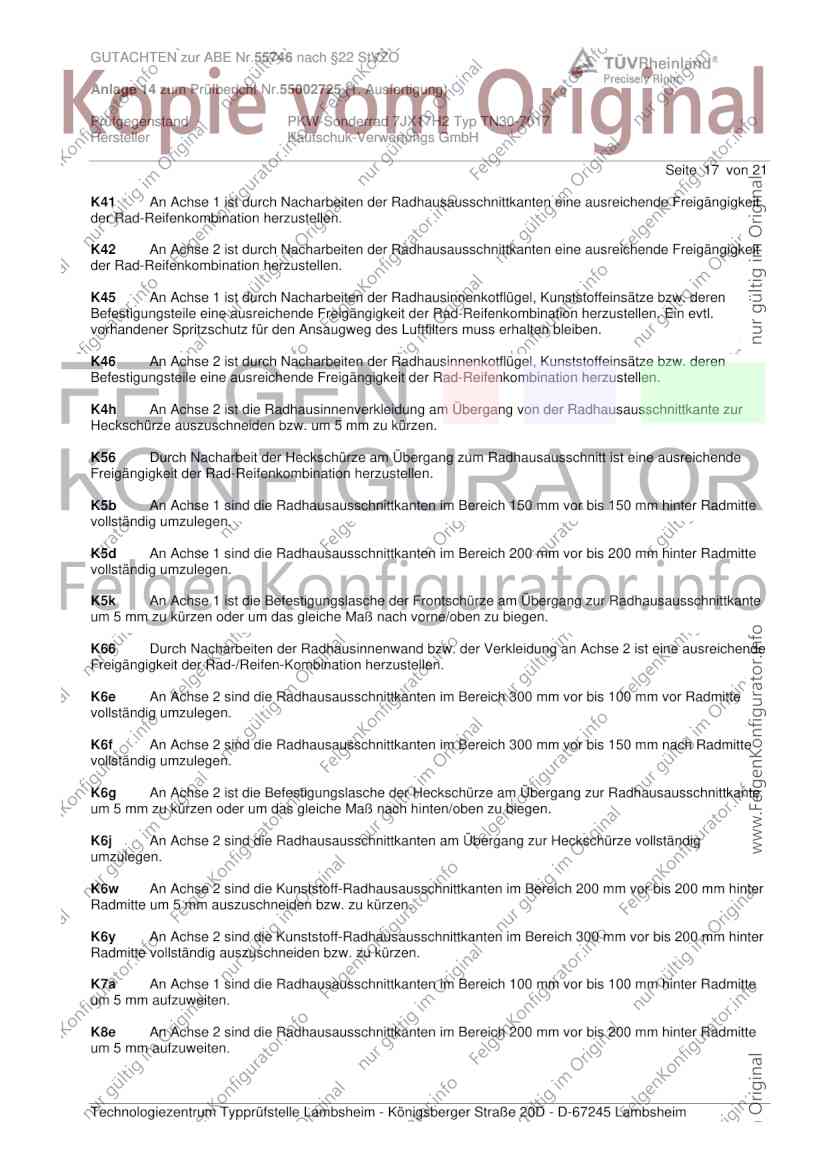

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 17 von 21
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausreichende
Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.

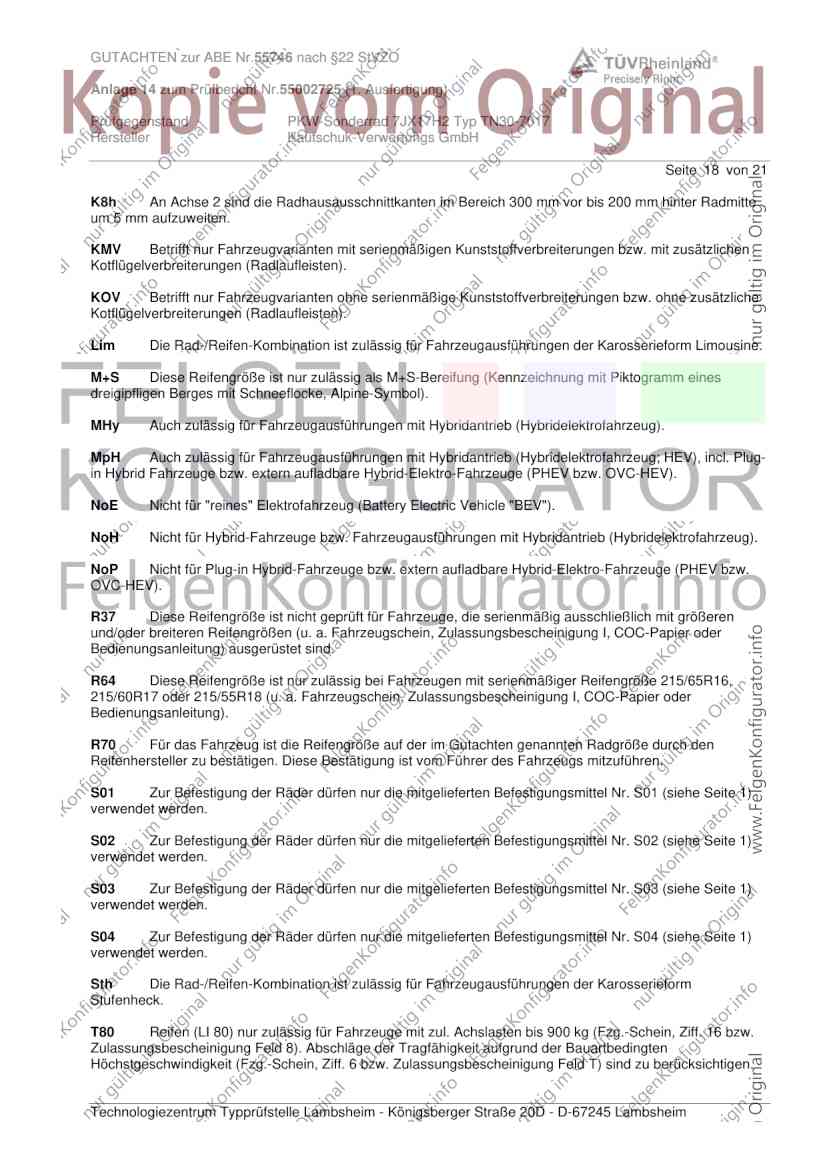

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 18 von 21
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/65R16,
215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.

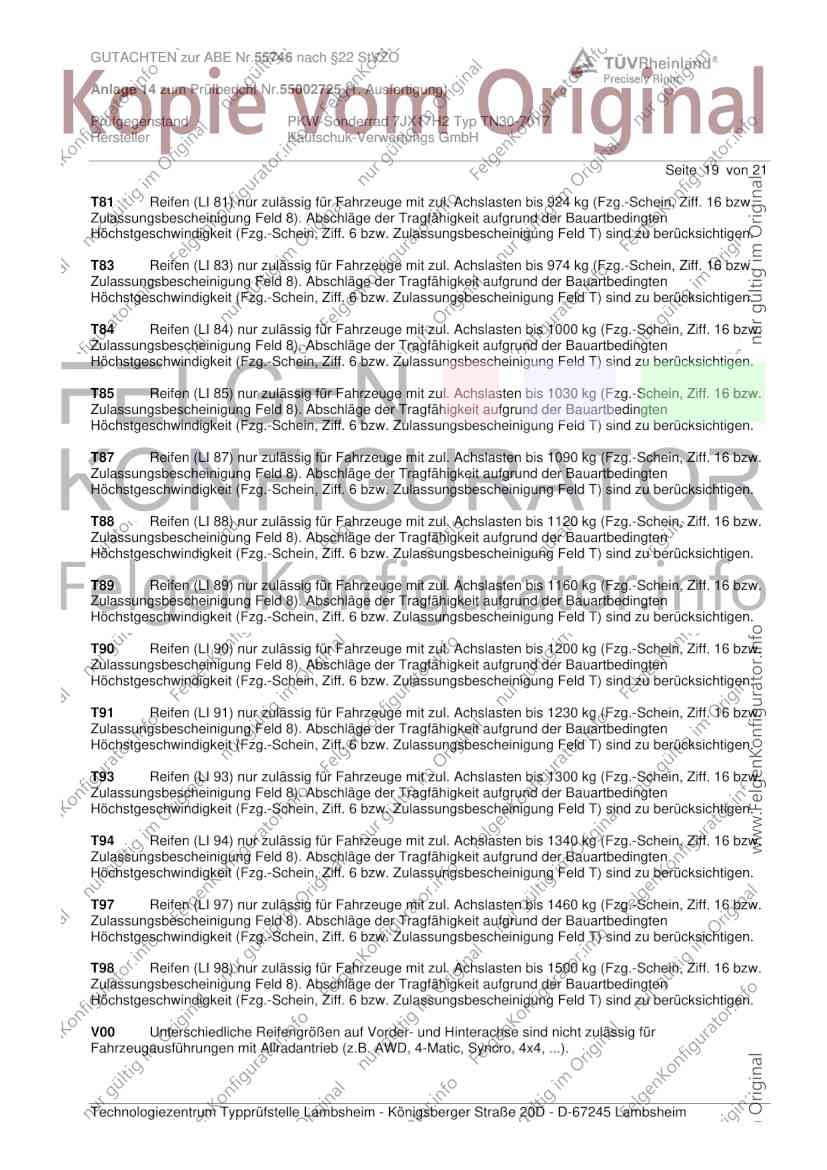

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 19 von 21
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 20 von 21
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserieform
Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Juni 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 21 von 21
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum August 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Juni 2025
Tufan 00450145.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
