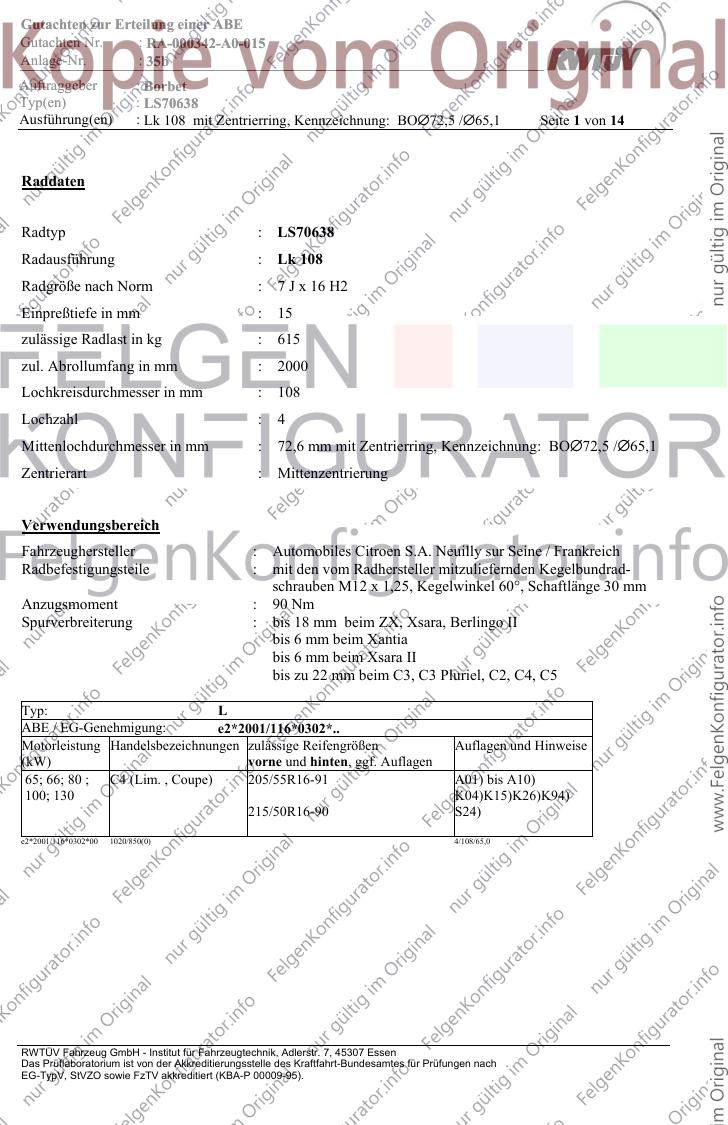

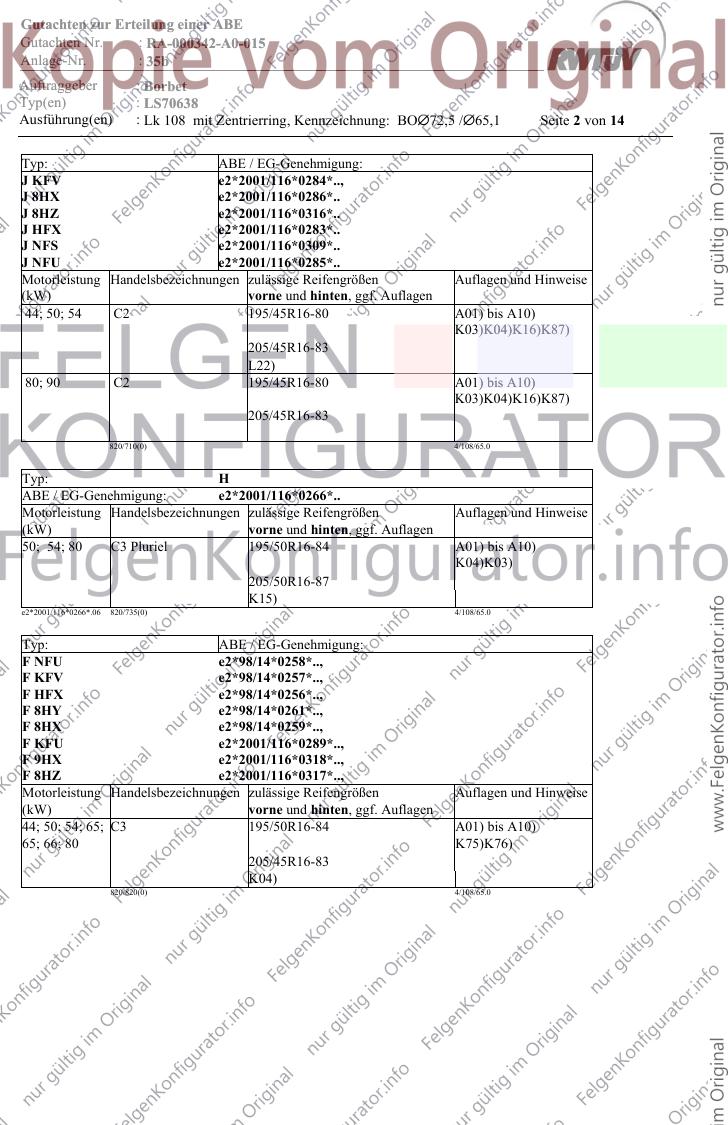

Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 1 von 14
Raddaten
Radtyp : LS70638
Radausführung : Lk 108
Radgröße nach Norm : 7 J x 16 H2
Einpreßtiefe in mm : 15
zulässige Radlast in kg : 615
zul. Abrollumfang in mm : 2000
Lochkreisdurchmesser in mm : 108
Lochzahl : 4
Mittenlochdurchmesser in mm : 72,6 mm mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1
Zentrierart : Mittenzentrierung
Verwendungsbereich
Fahrzeughersteller : Automobiles Citroen S.A. Neuilly sur Seine / Frankreich
Radbefestigungsteile : mit den vom Radhersteller mitzuliefernden Kegelbundrad-
schrauben M12 x 1,25, Kegelwinkel 60°, Schaftlänge 30 mm
Anzugsmoment : 90 Nm
Spurverbreiterung : bis 18 mm beim ZX, Xsara, Berlingo II
bis 6 mm beim Xantia
bis 6 mm beim Xsara II
bis zu 22 mm beim C3, C3 Pluriel, C2, C4, C5
Typ: L
ABE / EG-Genehmigung: e2*2001/116*0302*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65; 66; 80 ; C4 (Lim. , Coupe) 205/55R16-91 A01) bis A10)
100; 130 K04)K15)K26)K94)
215/50R16-90 S24)
e2*2001/116*0302*00 1020/850(0) 4/108/65,0
RWTÜV Fahrzeug GmbH - Institut für Fahrzeugtechnik, Adlerstr. 7, 45307 Essen
Das Prüflaboratorium ist von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes für Prüfungen nach
EG-TypV, StVZO sowie FzTV akkreditiert (KBA-P 00009-95).
Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 2 von 14
Typ: ABE / EG-Genehmigung:
J KFV e2*2001/116*0284*..,
J 8HX e2*2001/116*0286*..
J 8HZ e2*2001/116*0316*..
J HFX e2*2001/116*0283*..
J NFS e2*2001/116*0309*..
J NFU e2*2001/116*0285*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44; 50; 54 C2 195/45R16-80 A01) bis A10)
K03)K04)K16)K87)
205/45R16-83
L22)
80; 90 C2 195/45R16-80 A01) bis A10)
K03)K04)K16)K87)
205/45R16-83
820/710(0) 4/108/65.0
Typ: H
ABE / EG-Genehmigung: e2*2001/116*0266*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50; 54; 80 C3 Pluriel 195/50R16-84 A01) bis A10)
K04)K03)
205/50R16-87
K15)
e2*2001/116*0266*.06 820/735(0) 4/108/65.0
Typ: ABE / EG-Genehmigung:
F NFU e2*98/14*0258*..,
F KFV e2*98/14*0257*..,
F HFX e2*98/14*0256*..,
F 8HY e2*98/14*0261*..,
F 8HX e2*98/14*0259*..,
F KFU e2*2001/116*0289*..,
F 9HX e2*2001/116*0318*..,
F 8HZ e2*2001/116*0317*..,
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44; 50; 54; 65; C3 195/50R16-84 A01) bis A10)
65; 66; 80 K75)K76)
205/45R16-83
K04)
820/820(0) 4/108/65.0

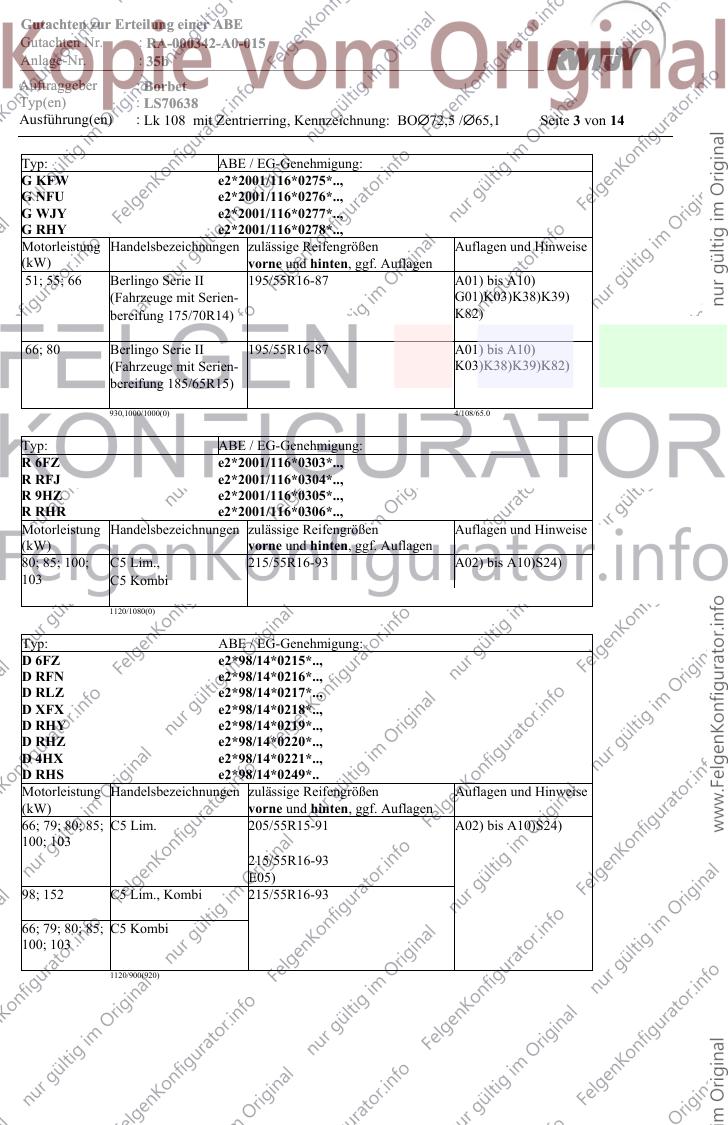

Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 3 von 14
Typ: ABE / EG-Genehmigung:
G KFW e2*2001/116*0275*..,
G NFU e2*2001/116*0276*..,
G WJY e2*2001/116*0277*..,
G RHY e2*2001/116*0278*..,
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51; 55; 66 Berlingo Serie II 195/55R16-87 A01) bis A10)
(Fahrzeuge mit Serien- G01)K03)K38)K39)
bereifung 175/70R14) K82)
66; 80 Berlingo Serie II 195/55R16-87 A01) bis A10)
(Fahrzeuge mit Serien- K03)K38)K39)K82)
bereifung 185/65R15)
930,1000/1000(0) 4/108/65.0
Typ: ABE / EG-Genehmigung:
R 6FZ e2*2001/116*0303*..,
R RFJ e2*2001/116*0304*..,
R 9HZ e2*2001/116*0305*..,
R RHR e2*2001/116*0306*..,
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80; 85; 100; C5 Lim., 215/55R16-93 A02) bis A10)S24)
103 C5 Kombi
1120/1080(0)
Typ: ABE / EG-Genehmigung:
D 6FZ e2*98/14*0215*..,
D RFN e2*98/14*0216*..,
D RLZ e2*98/14*0217*..,
D XFX e2*98/14*0218*..,
D RHY e2*98/14*0219*..,
D RHZ e2*98/14*0220*..,
D 4HX e2*98/14*0221*..,
D RHS e2*98/14*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66; 79; 80; 85; C5 Lim. 205/55R15-91 A02) bis A10)S24)
100; 103
215/55R16-93
E05)
98; 152 C5 Lim., Kombi 215/55R16-93
66; 79; 80; 85; C5 Kombi
100; 103
1120/900(920)

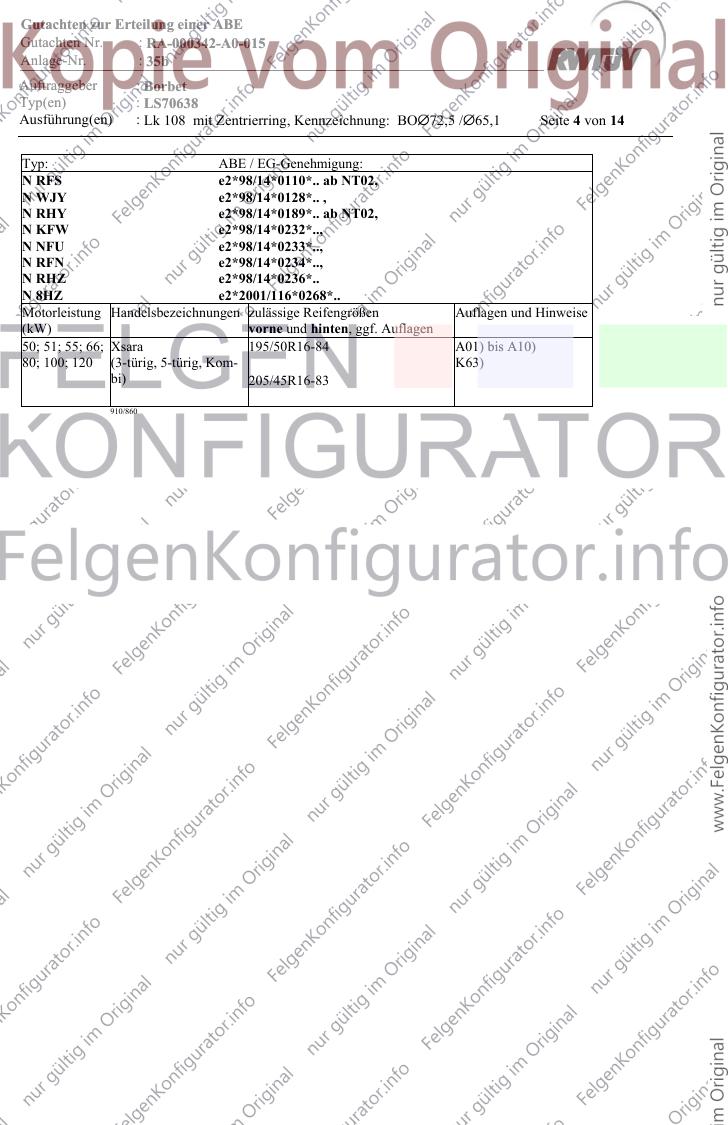

Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 4 von 14
Typ: ABE / EG-Genehmigung:
N RFS e2*98/14*0110*.. ab NT02,
N WJY e2*98/14*0128*.. ,
N RHY e2*98/14*0189*.. ab NT02,
N KFW e2*98/14*0232*..,
N NFU e2*98/14*0233*..,
N RFN e2*98/14*0234*..,
N RHZ e2*98/14*0236*..
N 8HZ e2*2001/116*0268*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50; 51; 55; 66; Xsara 195/50R16-84 A01) bis A10)
80; 100; 120 (3-türig, 5-türig, Kom- K63)
bi) 205/45R16-83
910/860

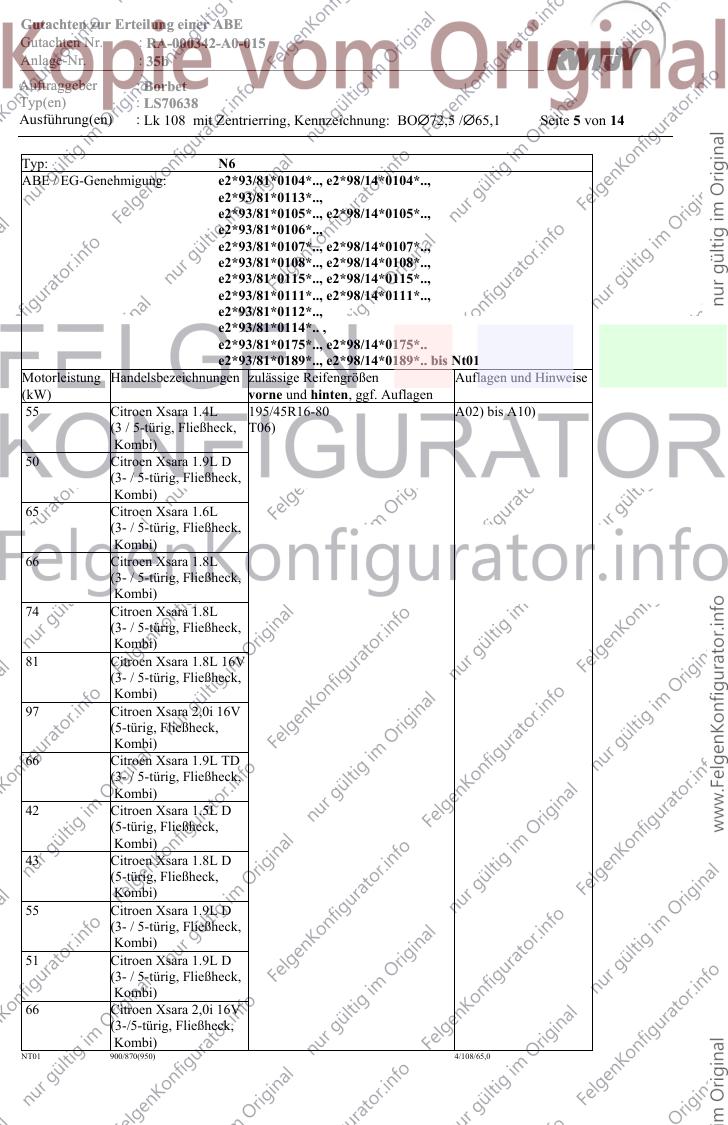

Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 5 von 14
Typ: N6
ABE / EG-Genehmigung: e2*93/81*0104*.., e2*98/14*0104*..,
e2*93/81*0113*..,
e2*93/81*0105*.., e2*98/14*0105*..,
e2*93/81*0106*..,
e2*93/81*0107*.., e2*98/14*0107*..,
e2*93/81*0108*.., e2*98/14*0108*..,
e2*93/81*0115*.., e2*98/14*0115*..,
e2*93/81*0111*.., e2*98/14*0111*..,
e2*93/81*0112*..,
e2*93/81*0114*.. ,
e2*93/81*0175*.., e2*98/14*0175*..
e2*93/81*0189*.., e2*98/14*0189*.. bis Nt01
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 Citroen Xsara 1.4L 195/45R16-80 A02) bis A10)
(3 / 5-türig, Fließheck, T06)
Kombi)
50 Citroen Xsara 1.9L D
(3- / 5-türig, Fließheck,
Kombi)
65 Citroen Xsara 1.6L
(3- / 5-türig, Fließheck,
Kombi)
66 Citroen Xsara 1.8L
(3- / 5-türig, Fließheck,
Kombi)
74 Citroen Xsara 1.8L
(3- / 5-türig, Fließheck,
Kombi)
81 Citroen Xsara 1.8L 16V
(3- / 5-türig, Fließheck,
Kombi)
97 Citroen Xsara 2,0i 16V
(5-türig, Fließheck,
Kombi)
66 Citroen Xsara 1.9L TD
(3- / 5-türig, Fließheck,
Kombi)
42 Citroen Xsara 1.5L D
(5-türig, Fließheck,
Kombi)
43 Citroen Xsara 1.8L D
(5-türig, Fließheck,
Kombi)
55 Citroen Xsara 1.9L D
(3- / 5-türig, Fließheck,
Kombi)
51 Citroen Xsara 1.9L D
(3- / 5-türig, Fließheck,
Kombi)
66 Citroen Xsara 2,0i 16V
(3-/5-türig, Fließheck,
Kombi)
NT01 900/870(950) 4/108/65,0

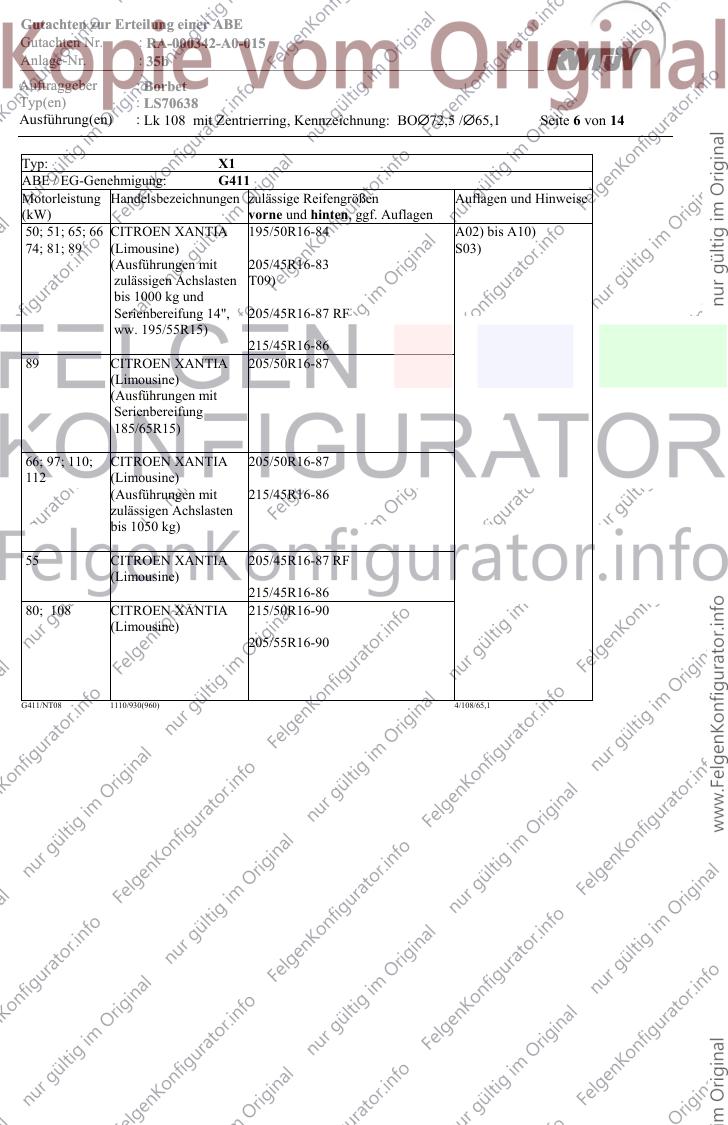

Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 6 von 14
Typ: X1
ABE / EG-Genehmigung: G411
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50; 51; 65; 66 CITROEN XANTIA 195/50R16-84 A02) bis A10)
74; 81; 89 (Limousine) S03)
(Ausführungen mit 205/45R16-83
zulässigen Achslasten T09)
bis 1000 kg und
Serienbereifung 14", 205/45R16-87 RF
ww. 195/55R15)
215/45R16-86
89 CITROEN XANTIA 205/50R16-87
(Limousine)
(Ausführungen mit
Serienbereifung
185/65R15)
66; 97; 110; CITROEN XANTIA 205/50R16-87
112 (Limousine)
(Ausführungen mit 215/45R16-86
zulässigen Achslasten
bis 1050 kg)
55 CITROEN XANTIA 205/45R16-87 RF
(Limousine)
215/45R16-86
80; 108 CITROEN XANTIA 215/50R16-90
(Limousine)
205/55R16-90
G411/NT08 1110/930(960) 4/108/65,1

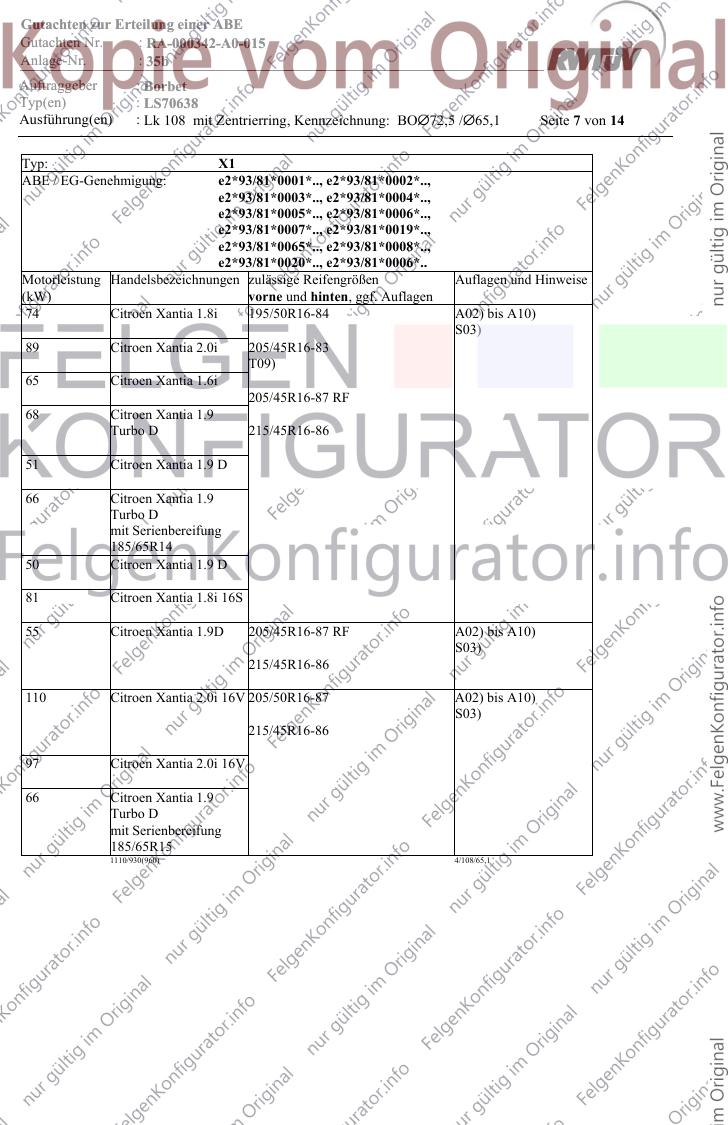

Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 7 von 14
Typ: X1
ABE / EG-Genehmigung: e2*93/81*0001*.., e2*93/81*0002*..,
e2*93/81*0003*.., e2*93/81*0004*..,
e2*93/81*0005*.., e2*93/81*0006*..,
e2*93/81*0007*.., e2*93/81*0019*..,
e2*93/81*0065*.., e2*93/81*0008*..,
e2*93/81*0020*.., e2*93/81*0006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 Citroen Xantia 1.8i 195/50R16-84 A02) bis A10)
S03)
89 Citroen Xantia 2.0i 205/45R16-83
T09)
65 Citroen Xantia 1.6i
205/45R16-87 RF
68 Citroen Xantia 1.9
Turbo D 215/45R16-86
51 Citroen Xantia 1.9 D
66 Citroen Xantia 1.9
Turbo D
mit Serienbereifung
185/65R14
50 Citroen Xantia 1.9 D
81 Citroen Xantia 1.8i 16S
55 Citroen Xantia 1.9D 205/45R16-87 RF A02) bis A10)
S03)
215/45R16-86
110 Citroen Xantia 2.0i 16V 205/50R16-87 A02) bis A10)
S03)
215/45R16-86
97 Citroen Xantia 2.0i 16V
66 Citroen Xantia 1.9
Turbo D
mit Serienbereifung
185/65R15
1110/930(960) 4/108/65,1

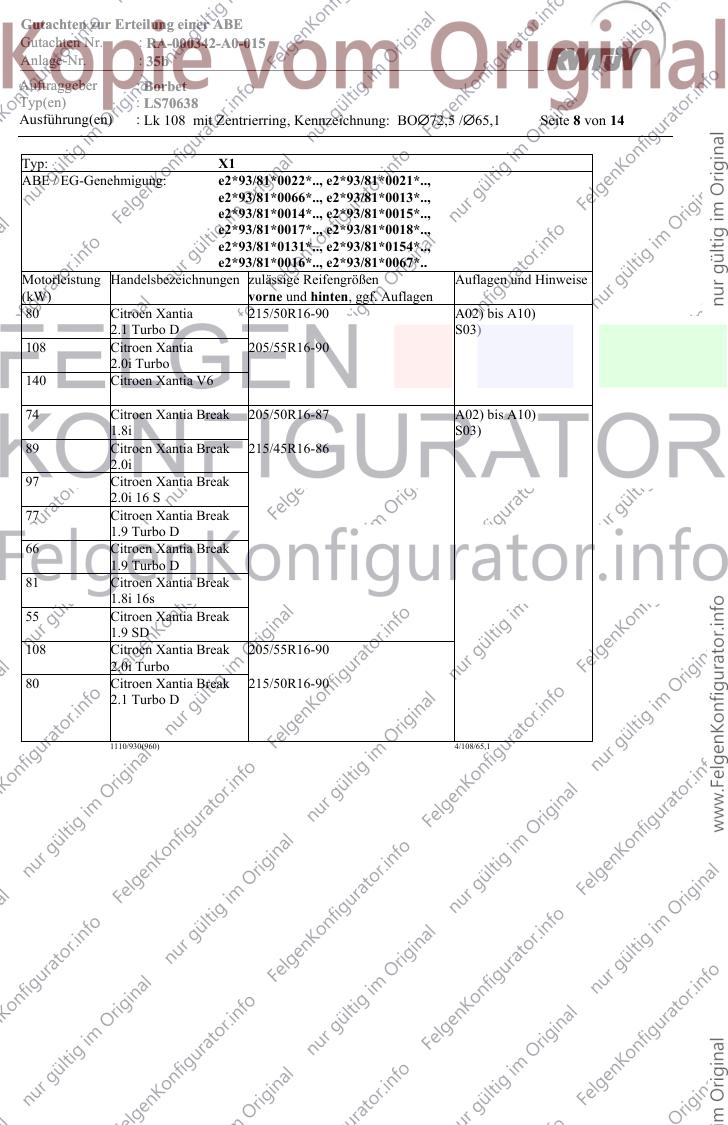

Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 8 von 14
Typ: X1
ABE / EG-Genehmigung: e2*93/81*0022*.., e2*93/81*0021*..,
e2*93/81*0066*.., e2*93/81*0013*..,
e2*93/81*0014*.., e2*93/81*0015*..,
e2*93/81*0017*.., e2*93/81*0018*..,
e2*93/81*0131*.., e2*93/81*0154*..,
e2*93/81*0016*.., e2*93/81*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 Citroen Xantia 215/50R16-90 A02) bis A10)
2.1 Turbo D S03)
108 Citroen Xantia 205/55R16-90
2.0i Turbo
140 Citroen Xantia V6
74 Citroen Xantia Break 205/50R16-87 A02) bis A10)
1.8i S03)
89 Citroen Xantia Break 215/45R16-86
2.0i
97 Citroen Xantia Break
2.0i 16 S
77 Citroen Xantia Break
1.9 Turbo D
66 Citroen Xantia Break
1.9 Turbo D
81 Citroen Xantia Break
1.8i 16s
55 Citroen Xantia Break
1.9 SD
108 Citroen Xantia Break 205/55R16-90
2.0i Turbo
80 Citroen Xantia Break 215/50R16-90
2.1 Turbo D
1110/930(960) 4/108/65,1

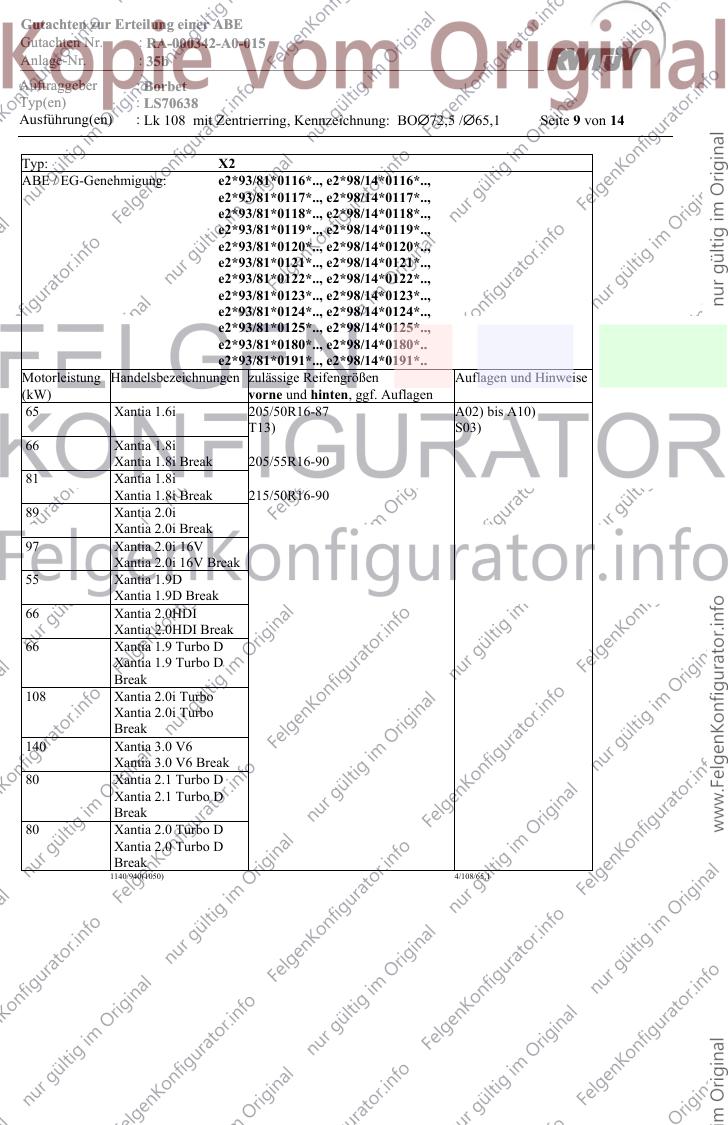

Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 9 von 14
Typ: X2
ABE / EG-Genehmigung: e2*93/81*0116*.., e2*98/14*0116*..,
e2*93/81*0117*.., e2*98/14*0117*..,
e2*93/81*0118*.., e2*98/14*0118*..,
e2*93/81*0119*.., e2*98/14*0119*..,
e2*93/81*0120*.., e2*98/14*0120*..,
e2*93/81*0121*.., e2*98/14*0121*..,
e2*93/81*0122*.., e2*98/14*0122*..,
e2*93/81*0123*.., e2*98/14*0123*..,
e2*93/81*0124*.., e2*98/14*0124*..,
e2*93/81*0125*.., e2*98/14*0125*..,
e2*93/81*0180*.., e2*98/14*0180*..
e2*93/81*0191*.., e2*98/14*0191*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 Xantia 1.6i 205/50R16-87 A02) bis A10)
T13) S03)
66 Xantia 1.8i
Xantia 1.8i Break 205/55R16-90
81 Xantia 1.8i
Xantia 1.8i Break 215/50R16-90
89 Xantia 2.0i
Xantia 2.0i Break
97 Xantia 2.0i 16V
Xantia 2.0i 16V Break
55 Xantia 1.9D
Xantia 1.9D Break
66 Xantia 2.0HDI
Xantia 2.0HDI Break
66 Xantia 1.9 Turbo D
Xantia 1.9 Turbo D
Break
108 Xantia 2.0i Turbo
Xantia 2.0i Turbo
Break
140 Xantia 3.0 V6
Xantia 3.0 V6 Break
80 Xantia 2.1 Turbo D
Xantia 2.1 Turbo D
Break
80 Xantia 2.0 Turbo D
Xantia 2.0 Turbo D
Break
1140/940(1050) 4/108/65,1

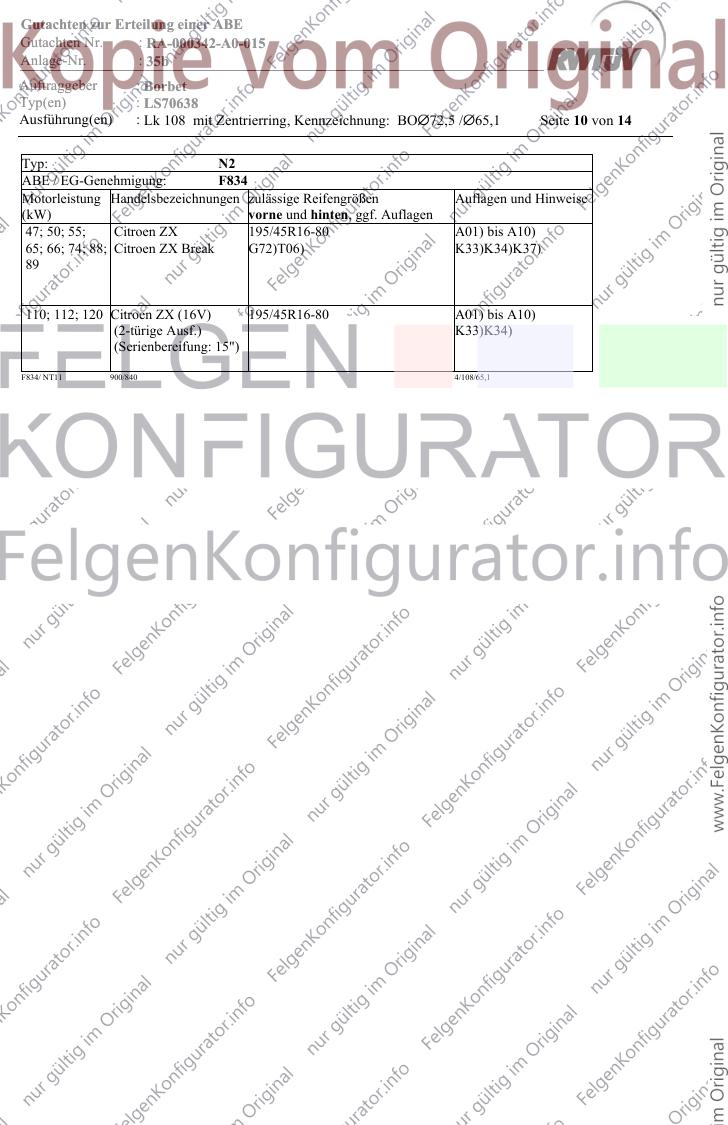

Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 10 von 14
Typ: N2
ABE / EG-Genehmigung: F834
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
47; 50; 55; Citroen ZX 195/45R16-80 A01) bis A10)
65; 66; 74; 88; Citroen ZX Break G72)T06) K33)K34)K37)
89
110; 112; 120 Citroen ZX (16V) 195/45R16-80 A01) bis A10)
(2-türige Ausf.) K33)K34)
(Serienbereifung: 15")
F834/ NT11 900/840 4/108/65,1

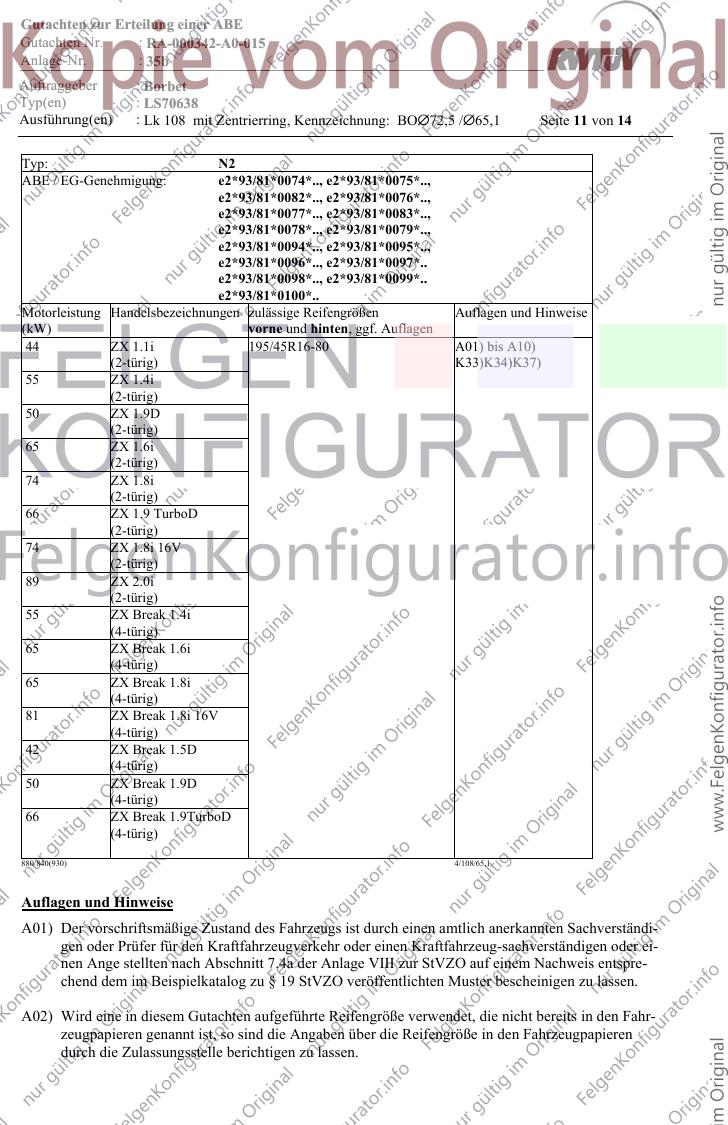

Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 11 von 14
Typ: N2
ABE / EG-Genehmigung: e2*93/81*0074*.., e2*93/81*0075*..,
e2*93/81*0082*.., e2*93/81*0076*..,
e2*93/81*0077*.., e2*93/81*0083*..,
e2*93/81*0078*.., e2*93/81*0079*..,
e2*93/81*0094*.., e2*93/81*0095*..,
e2*93/81*0096*.., e2*93/81*0097*..
e2*93/81*0098*.., e2*93/81*0099*..
e2*93/81*0100*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 ZX 1.1i 195/45R16-80 A01) bis A10)
(2-türig) K33)K34)K37)
55 ZX 1.4i
(2-türig)
50 ZX 1.9D
(2-türig)
65 ZX 1.6i
(2-türig)
74 ZX 1.8i
(2-türig)
66 ZX 1.9 TurboD
(2-türig)
74 ZX 1.8i 16V
(2-türig)
89 ZX 2.0i
(2-türig)
55 ZX Break 1.4i
(4-türig)
65 ZX Break 1.6i
(4-türig)
65 ZX Break 1.8i
(4-türig)
81 ZX Break 1.8i 16V
(4-türig)
42 ZX Break 1.5D
(4-türig)
50 ZX Break 1.9D
(4-türig)
66 ZX Break 1.9TurboD
(4-türig)
880/840(930) 4/108/65,1
Auflagen und Hinweise

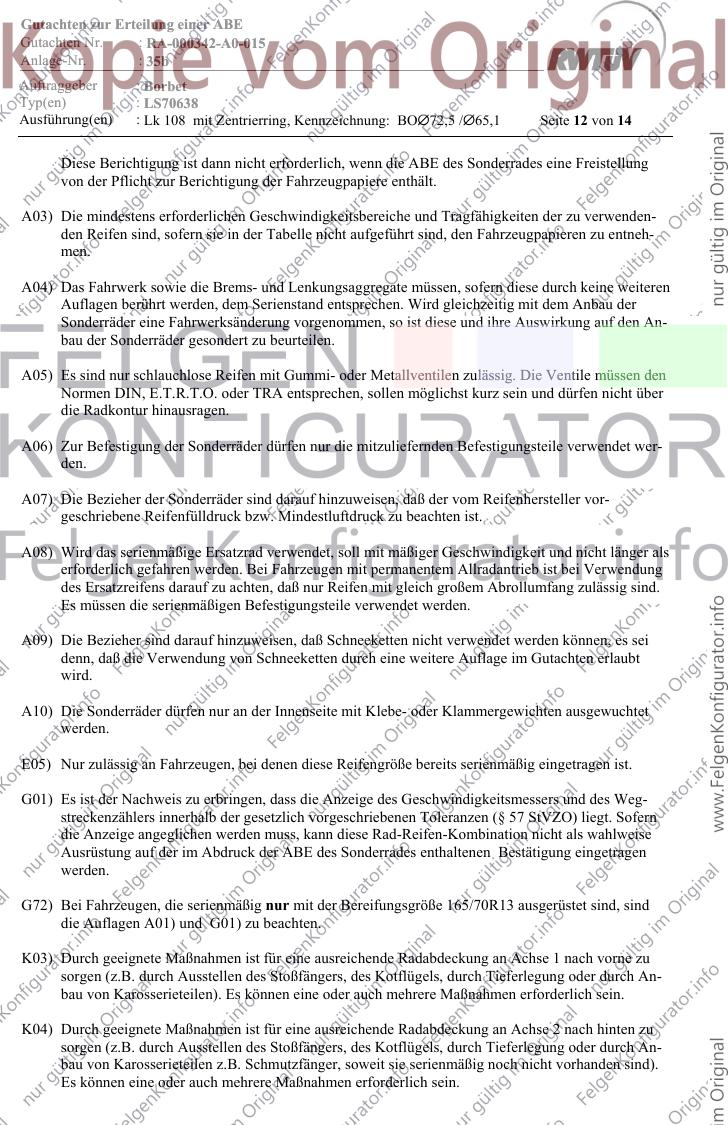

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachverständi-
gen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-sachverständigen oder ei-
nen Ange stellten nach Abschnitt 7.4a der Anlage VIII zur StVZO auf einem Nachweis entspre-
chend dem im Beispielkatalog zu § 19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahr-
zeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 12 von 14
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung
von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwenden-
den Reifen sind, sofern sie in der Tabelle nicht aufgeführt sind, den Fahrzeugpapieren zu entneh-
men.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine weiteren
Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem Anbau der
Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den An-
bau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi- oder Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die mitzuliefernden Befestigungsteile verwendet wer-
den.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vor-
geschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, daß nur Reifen mit gleich großem Abrollumfang zulässig sind.
Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, daß Schneeketten nicht verwendet werden können, es sei
denn, daß die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden.
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig eingetragen ist.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des Weg-
streckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt. Sofern
die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung auf der im Abdruck der ABE des Sonderrades enthaltenen Bestätigung eingetragen
werden.
G72) Bei Fahrzeugen, die serienmäßig nur mit der Bereifungsgröße 165/70R13 ausgerüstet sind, sind
die Auflagen A01) und G01) zu beachten.
K03) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 nach vorne zu
sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch Tieferlegung oder durch An-
bau von Karosserieteilen). Es können eine oder auch mehrere Maßnahmen erforderlich sein.
K04) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 2 nach hinten zu
sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch Tieferlegung oder durch An-
bau von Karosserieteilen z.B. Schmutzfänger, soweit sie serienmäßig noch nicht vorhanden sind).
Es können eine oder auch mehrere Maßnahmen erforderlich sein.
Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 13 von 14
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste bzw. Si-
cke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller kom-
plett umzulegen.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten aufzuweiten.
K33) An Achse 2 ist die Radhausausschnittkante im vorderen Bereich des Kotflügels auf eine Länge von
200 mm gemessen von der Unterkante umzulegen. (Abstand zur Reifenflanke min. 5 mm).
K34) Der Abstand an Achse 2 zwischen der Radhausausschnittkante und Reifenaußenflanke im hinteren
Bereich, ca.100 mm ausgehend von der Stoßfängerkante nach vorn, muss min. 5 mm betragen.
Dies kann entweder durch Anlegen oder Abtrennen der Radhauskante oder durch Herausziehen des
hinteren Seitenteils erreicht werden.
K37) Bei 4-türigen Fahrzeugen ist an Achse 2 die Blechkante im hinteren Radlauf, die auf die Reifenflä-
che weist, um ca. 25 mm zu kürzen.
K38) An Achse 1 kann bei Volleinschlag die Innenseite der Bereifung die Kunststoffabdeckung der inne-
ren Radhausverkleidung berühren. Da hinter der Abdeckung keine starren Teile sind, ist diese Be-
rührung technisch unbedenklich. Wenn diese Abdeckung jedoch entfernt wird, muss der verblei-
bende Kunststoffteil mit der Serienklammer befestigt werden.
K39) An Achse 2 ist die Radhauskantekante im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste zu kürzen.
K63) Um ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu gewährleisten sind
die Befestigungspunkte des hinteren Stoßfängers im Übergangsbereich Radhaus-hinterer Stoßfän-
ger zu entfernen. Der Halter des Stoßfängers ist in geeigneter Weise weiter hinten mit Radhauskan-
te zu befestigen. Der über dem Befestigungspunkt liegende Kunststoffspritzschutz ist auszuschnei-
den.
K75) An Achse 2 ist die ins Radhaus weisende Kante an der hinteren Stoßfängerecke so zu kürzen, dass
ein ebener Übergang zwischen Radausschnittkante und Stossfängerkante entsteht.
K76) An Achse 2 sind die Radausschnittkanten umzulegen oder auf eine Restbreite von 5 mm auszu-
schneiden.
K82) An Achse 2 ist der Kunststoffinnenkotflügel (Spritzschutz nach hinten) im Bereich der Stoßfänger-
oberkante auszuschneiden.
K87) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen erforder-
lich:
- die ins Radhaus ragende Stoßfängerkante ist entsprechend der gebördelten Radhauskante ca.
100 mm nach unten auslaufend zu kürzen.
- der Kunststoffinnenkotflügel ist im Bereich von seitlicher Stoßleiste bis Oberkante hinterer Stoß-
fänger auf einer Breite von 50 mm auszuschneiden.
Gutachten zur Erteilung einer ABE
Gutachten Nr. : RA-000342-A0-015
Anlage-Nr. : 35b
Auftraggeber : Borbet
Typ(en) : LS70638
Ausführung(en) : Lk 108 mit Zentrierring, Kennzeichnung: BO∅72,5 /∅65,1 Seite 14 von 14
K94) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen erforder-
lich:
- die ins Radhaus ragende Stoßfängerkante ist entsprechend der gebördelten Radhauskante ca.
100 mm nach unten auslaufend zu kürzen.
- der Kunststoffinnenkotflügel ist im Bereich von seitlicher Stoßleiste bis Oberkante hinterer Stoß-
fänger auf einer Breite von 80 mm auszuschneiden.
- im Übergangsbereich vom Radhaus zum hinteren Stoßfänger ist der ins Radhaus hineinstehende
Kunststoffinnenkotflügel auszuschneiden.
L22) Der Lenkeinschlag ist durch den Einbau der Lenkeinschlagbegrenzung (Distanzbuchse – jeweils
rechts und links – 12 mm breit) zu begrenzen. Die Wirksamkeit der Maßnahme ist durch Kurven-
fahrten zu überprüfen.
S03) Die gegebenenfalls auf der Radanlagefläche befindlichen Zentrierstifte sind zu entfernen.
S24) Das Sonderrad kann mit dem serienmäßigen/optionalen Luftdrucksensor für den C5 (ab Facelift
2004) und C4 Citroen Teile-Nr. 5430.03 od. 5430.05 ausgerüstet werden.
T06) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 900 kg (LI=80). Die Tragfähig-
keit des ZR-Reifens muss min. 450 kg betragen (Angabe steht auf dem Reifen).
T09) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 974 kg (LI=83). Die Tragfähig-
keit des ZR-Reifens muss min. 487 kg betragen (Angabe steht auf dem Reifen).
T13) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1090 kg (LI=87). Die Tragfä-
higkeit des ZR-Reifens muss min. 545 kg betragen (Angabe steht auf dem Reifen).
Die Anlage 35b mit den Blättern 1 bis 14 hat nur Gültigkeit in Verbindung mit dem Gutachten für die
Sonderräder Typ LS70638 des Antragstellers Borbet.
Essen, 10. Februar 2005
RA-000342-A0-015
Mobilität
Teilegutachten

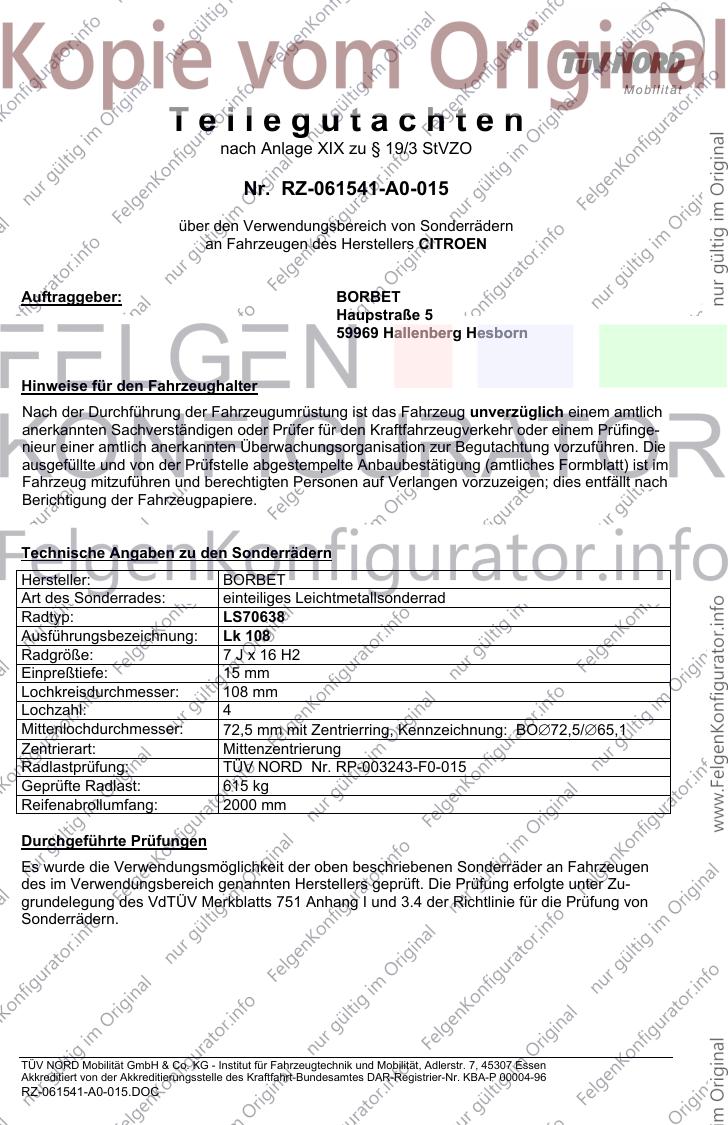

nach Anlage XIX zu § 19/3 StVZO
Nr. RZ-061541-A0-015
über den Verwendungsbereich von Sonderrädern
an Fahrzeugen des Herstellers CITROEN
Auftraggeber: BORBET
Haupstraße 5
59969 Hallenberg Hesborn
Hinweise für den Fahrzeughalter
Nach der Durchführung der Fahrzeugumrüstung ist das Fahrzeug unverzüglich einem amtlich
anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einem Prüfinge-
nieur einer amtlich anerkannten Überwachungsorganisation zur Begutachtung vorzuführen. Die
ausgefüllte und von der Prüfstelle abgestempelte Anbaubestätigung (amtliches Formblatt) ist im
Fahrzeug mitzuführen und berechtigten Personen auf Verlangen vorzuzeigen; dies entfällt nach
Berichtigung der Fahrzeugpapiere.
Technische Angaben zu den Sonderrädern
Hersteller: BORBET
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radtyp: LS70638
Ausführungsbezeichnung: Lk 108
Radgröße: 7 J x 16 H2
Einpreßtiefe: 15 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
Mittenlochdurchmesser: 72,5 mm mit Zentrierring, Kennzeichnung: BO∅72,5/∅65,1
Zentrierart: Mittenzentrierung
Radlastprüfung: TÜV NORD Nr. RP-003243-F0-015
Geprüfte Radlast: 615 kg
Reifenabrollumfang: 2000 mm
Durchgeführte Prüfungen
Es wurde die Verwendungsmöglichkeit der oben beschriebenen Sonderräder an Fahrzeugen
des im Verwendungsbereich genannten Herstellers geprüft. Die Prüfung erfolgte unter Zu-
grundelegung des VdTÜV Merkblatts 751 Anhang I und 3.4 der Richtlinie für die Prüfung von
Sonderrädern.
TÜV NORD Mobilität GmbH & Co. KG - Institut für Fahrzeugtechnik und Mobilität, Adlerstr. 7, 45307 Essen
Akkreditiert von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes DAR-Registrier-Nr. KBA-P 00004-96
RZ-061541-A0-015.DOC
Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-061541-A0-015
Seite : 2/9 Mobilität
Auftraggeber : BORBET
Teiletyp : LS70638
Fahrwerksfestigkeit
Die Spurweite der geprüften Fahrzeugtypen wird durch die geänderte Einpreßtiefe der Sonder-
räder vergrößert. Die Spurweitenerhöhung ist nicht größer als 2%.
Ergebnis der Prüfungen
Entsprechende Auflagen und Hinweise, die sich aus den oben beschriebenen Prüfungen für die
einzelnen Rad-Reifen-Kombinationen ergaben, sind den Abschnitten Verwendungsbereich und
Auflagen und Hinweise zu entnehmen. Die Prüfergebnisse und somit auch die Auflagen und
Hinweise berücksichtigen die in der E.T.R.T.O. genannten Reifengrößtmaße „Maximum in Ser-
vice“.

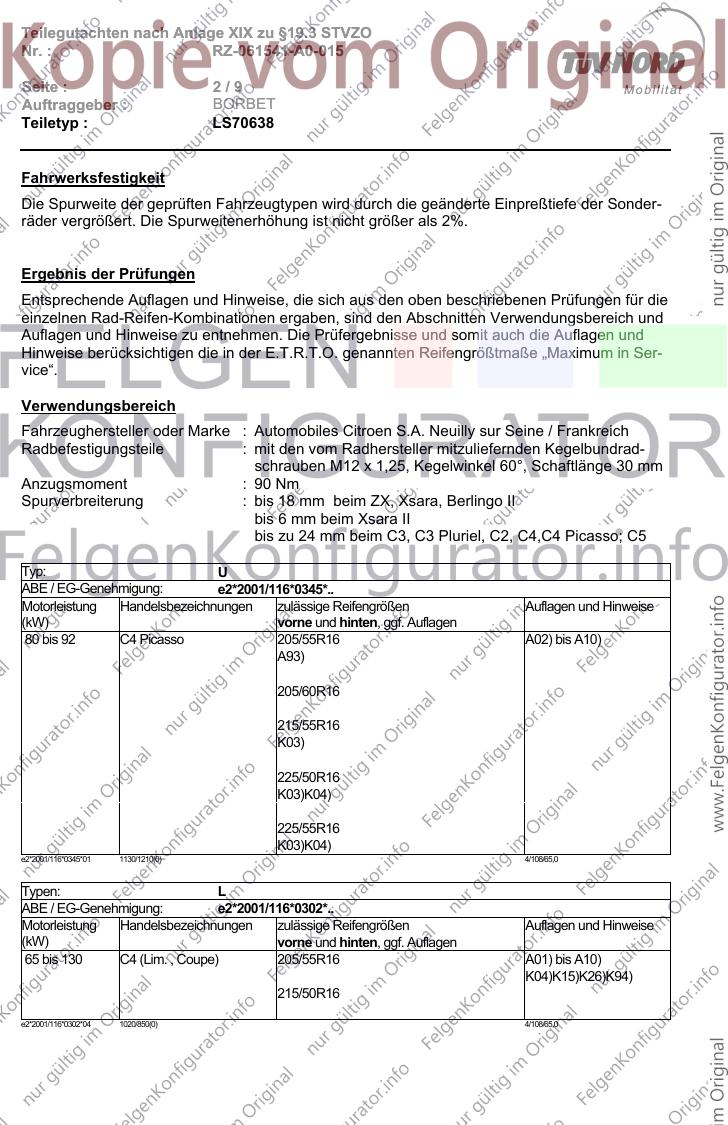

Verwendungsbereich
Fahrzeughersteller oder Marke : Automobiles Citroen S.A. Neuilly sur Seine / Frankreich
Radbefestigungsteile : mit den vom Radhersteller mitzuliefernden Kegelbundrad-
schrauben M12 x 1,25, Kegelwinkel 60°, Schaftlänge 30 mm
Anzugsmoment : 90 Nm
Spurverbreiterung : bis 18 mm beim ZX, Xsara, Berlingo II
bis 6 mm beim Xsara II
bis zu 24 mm beim C3, C3 Pluriel, C2, C4,C4 Picasso; C5
Typ: U
ABE / EG-Genehmigung: e2*2001/116*0345*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 92 C4 Picasso 205/55R16 A02) bis A10)
A93)
205/60R16
215/55R16
K03)
225/50R16
K03)K04)
225/55R16
K03)K04)
e2*2001/116*0345*01 1130/1210(0) 4/108/65,0
Typen: L
ABE / EG-Genehmigung: e2*2001/116*0302*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 130 C4 (Lim. , Coupe) 205/55R16 A01) bis A10)
K04)K15)K26)K94)
215/50R16
e2*2001/116*0302*04 1020/850(0) 4/108/65,0

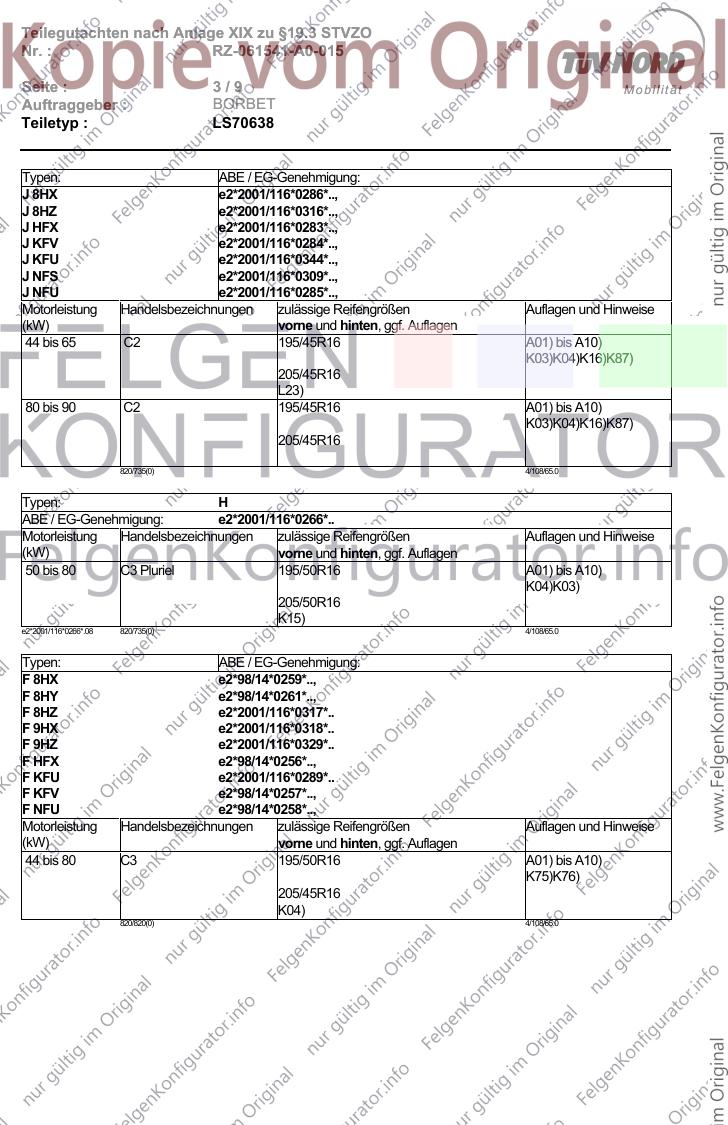

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-061541-A0-015
Seite : 3/9 Mobilität
Auftraggeber : BORBET
Teiletyp : LS70638
Typen: ABE / EG-Genehmigung:
J 8HX e2*2001/116*0286*..,
J 8HZ e2*2001/116*0316*..,
J HFX e2*2001/116*0283*..,
J KFV e2*2001/116*0284*..,
J KFU e2*2001/116*0344*..,
J NFS e2*2001/116*0309*..,
J NFU e2*2001/116*0285*..,
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 65 C2 195/45R16 A01) bis A10)
K03)K04)K16)K87)
205/45R16
L23)
80 bis 90 C2 195/45R16 A01) bis A10)
K03)K04)K16)K87)
205/45R16
820/735(0) 4/108/65.0
Typen: H
ABE / EG-Genehmigung: e2*2001/116*0266*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 80 C3 Pluriel 195/50R16 A01) bis A10)
K04)K03)
205/50R16
K15)
e2*2001/116*0266*.08 820/735(0) 4/108/65.0
Typen: ABE / EG-Genehmigung:
F 8HX e2*98/14*0259*..,
F 8HY e2*98/14*0261*..,
F 8HZ e2*2001/116*0317*..
F 9HX e2*2001/116*0318*..
F 9HZ e2*2001/116*0329*..
F HFX e2*98/14*0256*..,
F KFU e2*2001/116*0289*..
F KFV e2*98/14*0257*..,
F NFU e2*98/14*0258*..,
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 80 C3 195/50R16 A01) bis A10)
K75)K76)
205/45R16
K04)
820/820(0) 4/108/65.0

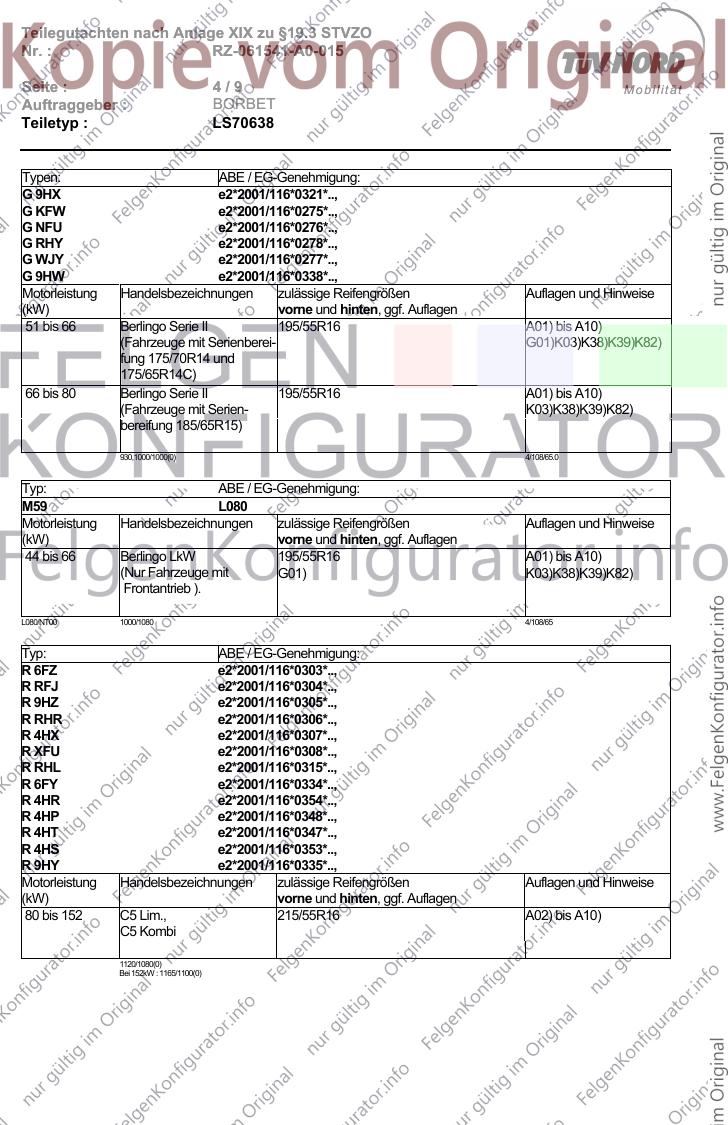

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-061541-A0-015
Seite : 4/9 Mobilität
Auftraggeber : BORBET
Teiletyp : LS70638
Typen: ABE / EG-Genehmigung:
G 9HX e2*2001/116*0321*..,
G KFW e2*2001/116*0275*..,
G NFU e2*2001/116*0276*..,
G RHY e2*2001/116*0278*..,
G WJY e2*2001/116*0277*..,
G 9HW e2*2001/116*0338*..,
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 66 Berlingo Serie II 195/55R16 A01) bis A10)
(Fahrzeuge mit Serienberei- G01)K03)K38)K39)K82)
fung 175/70R14 und
175/65R14C)
66 bis 80 Berlingo Serie II 195/55R16 A01) bis A10)
(Fahrzeuge mit Serien- K03)K38)K39)K82)
bereifung 185/65R15)
930,1000/1000(0) 4/108/65.0
Typ: ABE / EG-Genehmigung:
M59 L080
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 66 Berlingo LkW 195/55R16 A01) bis A10)
(Nur Fahrzeuge mit G01) K03)K38)K39)K82)
Frontantrieb ).
L080/NT00 1000/1080 4/108/65
Typ: ABE / EG-Genehmigung:
R 6FZ e2*2001/116*0303*..,
R RFJ e2*2001/116*0304*..,
R 9HZ e2*2001/116*0305*..,
R RHR e2*2001/116*0306*..,
R 4HX e2*2001/116*0307*..,
R XFU e2*2001/116*0308*..,
R RHL e2*2001/116*0315*..,
R 6FY e2*2001/116*0334*..,
R 4HR e2*2001/116*0354*..,
R 4HP e2*2001/116*0348*..,
R 4HT e2*2001/116*0347*..,
R 4HS e2*2001/116*0353*..,
R 9HY e2*2001/116*0335*..,
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 152 C5 Lim., 215/55R16 A02) bis A10)
C5 Kombi
1120/1080(0)
Bei 152kW : 1165/1100(0)
Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-061541-A0-015
Seite : 5/9 Mobilität
Auftraggeber : BORBET
Teiletyp : LS70638
Typ: ABE / EG-Genehmigung:
D 6FZ e2*98/14*0215*..,
D RFN e2*98/14*0216*..,
D RLZ e2*98/14*0217*..,
D XFX e2*98/14*0218*..,
D RHY e2*98/14*0219*..,
D RHZ e2*98/14*0220*..,
D 4HX e2*98/14*0221*..,
D RHS e2*98/14*0249*..

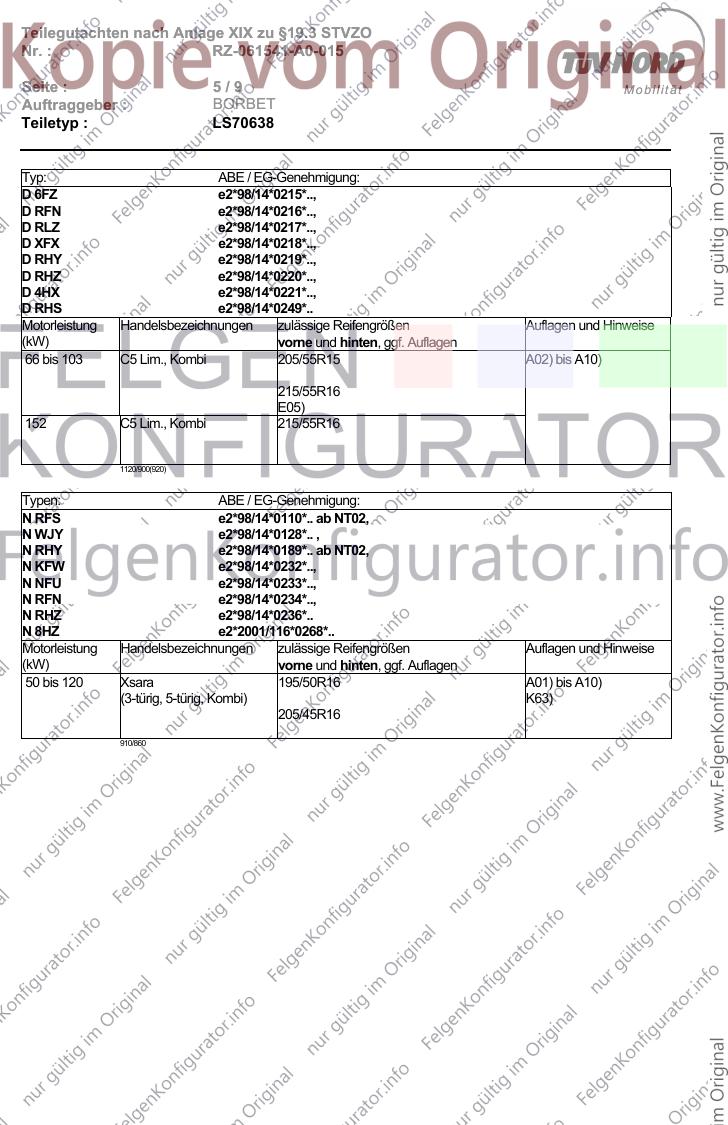

Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 103 C5 Lim., Kombi 205/55R15 A02) bis A10)
215/55R16
E05)
152 C5 Lim., Kombi 215/55R16
1120/900(920)
Typen: ABE / EG-Genehmigung:
N RFS e2*98/14*0110*.. ab NT02,
N WJY e2*98/14*0128*.. ,
N RHY e2*98/14*0189*.. ab NT02,
N KFW e2*98/14*0232*..,
N NFU e2*98/14*0233*..,
N RFN e2*98/14*0234*..,
N RHZ e2*98/14*0236*..
N 8HZ e2*2001/116*0268*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 120 Xsara 195/50R16 A01) bis A10)
(3-türig, 5-türig, Kombi) K63)
205/45R16
910/860

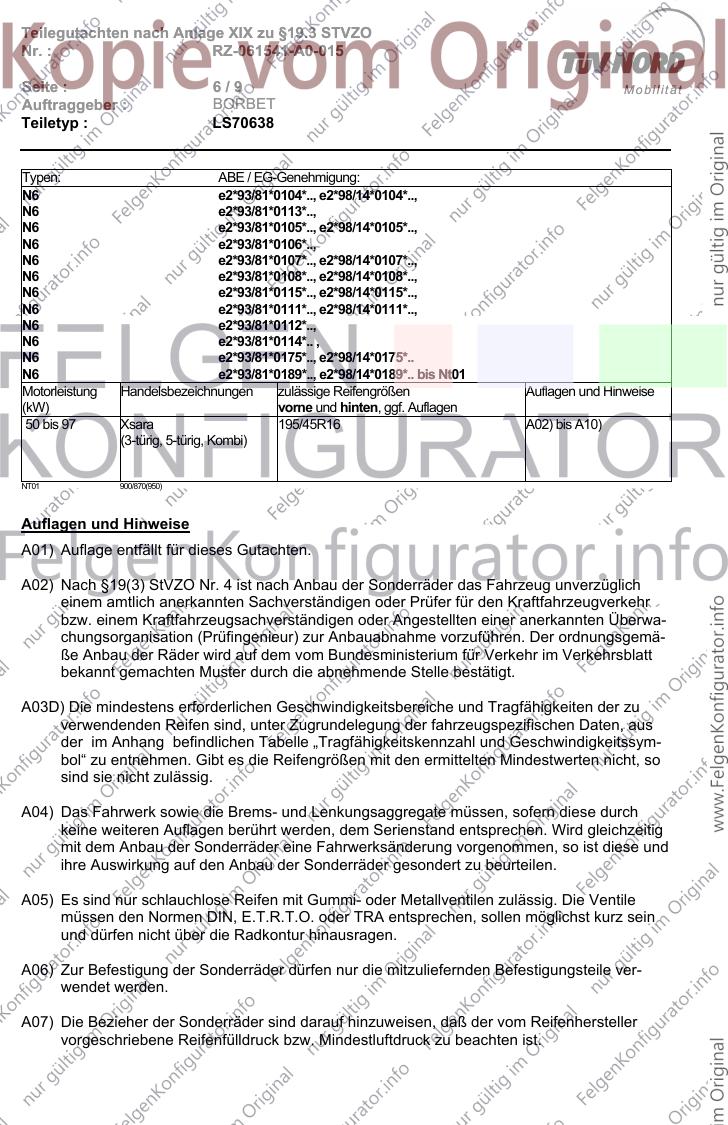

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-061541-A0-015
Seite : 6/9 Mobilität
Auftraggeber : BORBET
Teiletyp : LS70638
Typen: ABE / EG-Genehmigung:
N6 e2*93/81*0104*.., e2*98/14*0104*..,
N6 e2*93/81*0113*..,
N6 e2*93/81*0105*.., e2*98/14*0105*..,
N6 e2*93/81*0106*..,
N6 e2*93/81*0107*.., e2*98/14*0107*..,
N6 e2*93/81*0108*.., e2*98/14*0108*..,
N6 e2*93/81*0115*.., e2*98/14*0115*..,
N6 e2*93/81*0111*.., e2*98/14*0111*..,
N6 e2*93/81*0112*..,
N6 e2*93/81*0114*.. ,
N6 e2*93/81*0175*.., e2*98/14*0175*..
N6 e2*93/81*0189*.., e2*98/14*0189*.. bis Nt01
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 97 Xsara 195/45R16 A02) bis A10)
(3-türig, 5-türig, Kombi)
NT01 900/870(950)
Auflagen und Hinweise
A01) Auflage entfällt für dieses Gutachten.
A02) Nach §19(3) StVZO Nr. 4 ist nach Anbau der Sonderräder das Fahrzeug unverzüglich
einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
bzw. einem Kraftfahrzeugsachverständigen oder Angestellten einer anerkannten Überwa-
chungsorganisation (Prüfingenieur) zur Anbauabnahme vorzuführen. Der ordnungsgemä-
ße Anbau der Räder wird auf dem vom Bundesministerium für Verkehr im Verkehrsblatt
bekannt gemachten Muster durch die abnehmende Stelle bestätigt.
A03D) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssym-
bol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so
sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi- oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die mitzuliefernden Befestigungsteile ver-
wendet werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

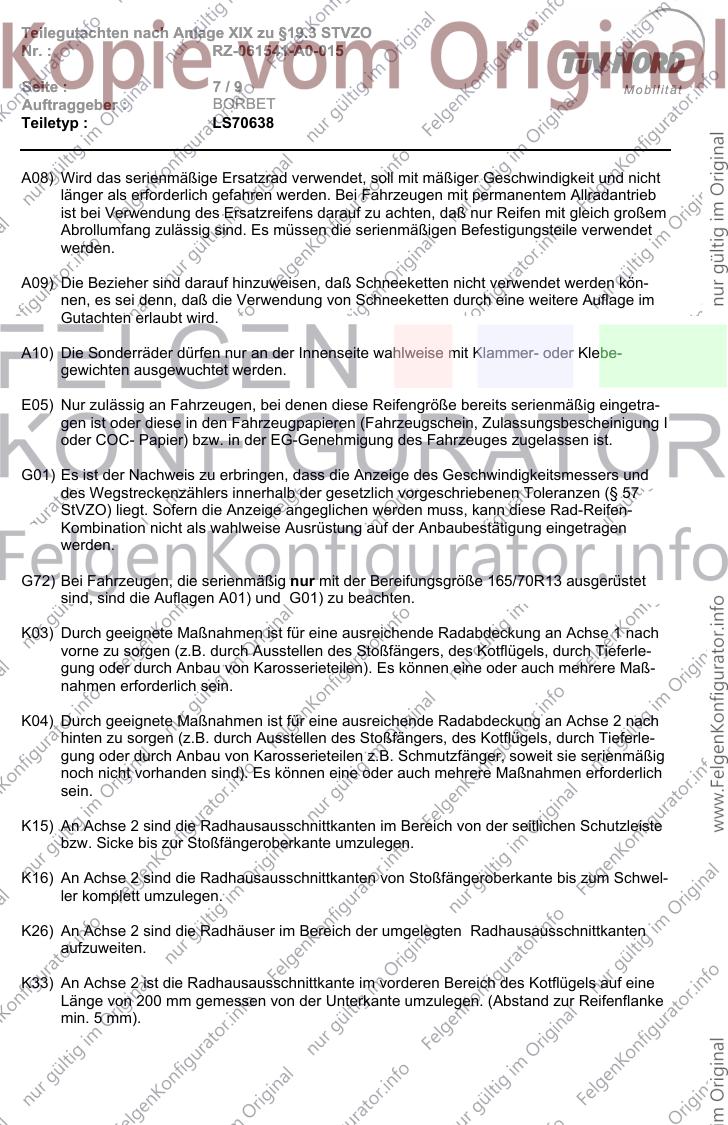

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-061541-A0-015
Seite : 7/9 Mobilität
Auftraggeber : BORBET
Teiletyp : LS70638
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, daß nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, daß Schneeketten nicht verwendet werden kön-
nen, es sei denn, daß die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite wahlweise mit Klammer- oder Klebe-
gewichten ausgewuchtet werden.
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig eingetra-
gen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G72) Bei Fahrzeugen, die serienmäßig nur mit der Bereifungsgröße 165/70R13 ausgerüstet
sind, sind die Auflagen A01) und G01) zu beachten.
K03) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 nach
vorne zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch Tieferle-
gung oder durch Anbau von Karosserieteilen). Es können eine oder auch mehrere Maß-
nahmen erforderlich sein.
K04) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 2 nach
hinten zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch Tieferle-
gung oder durch Anbau von Karosserieteilen z.B. Schmutzfänger, soweit sie serienmäßig
noch nicht vorhanden sind). Es können eine oder auch mehrere Maßnahmen erforderlich
sein.

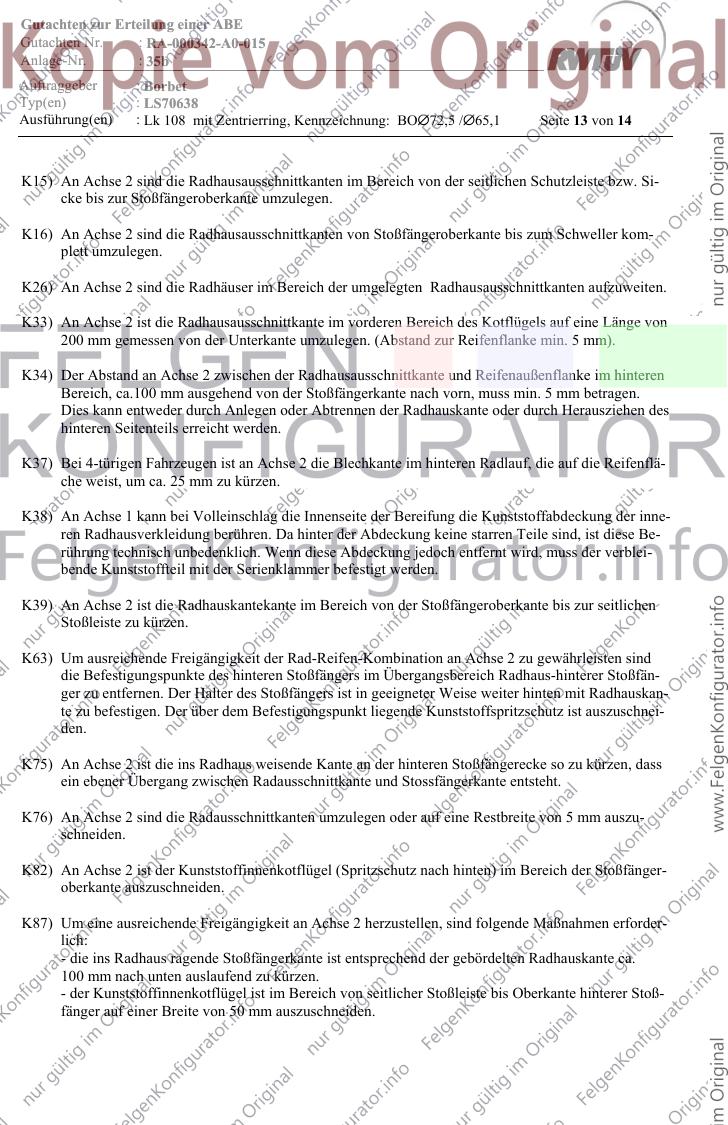

K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schwel-
ler komplett umzulegen.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
aufzuweiten.
K33) An Achse 2 ist die Radhausausschnittkante im vorderen Bereich des Kotflügels auf eine
Länge von 200 mm gemessen von der Unterkante umzulegen. (Abstand zur Reifenflanke
min. 5 mm).

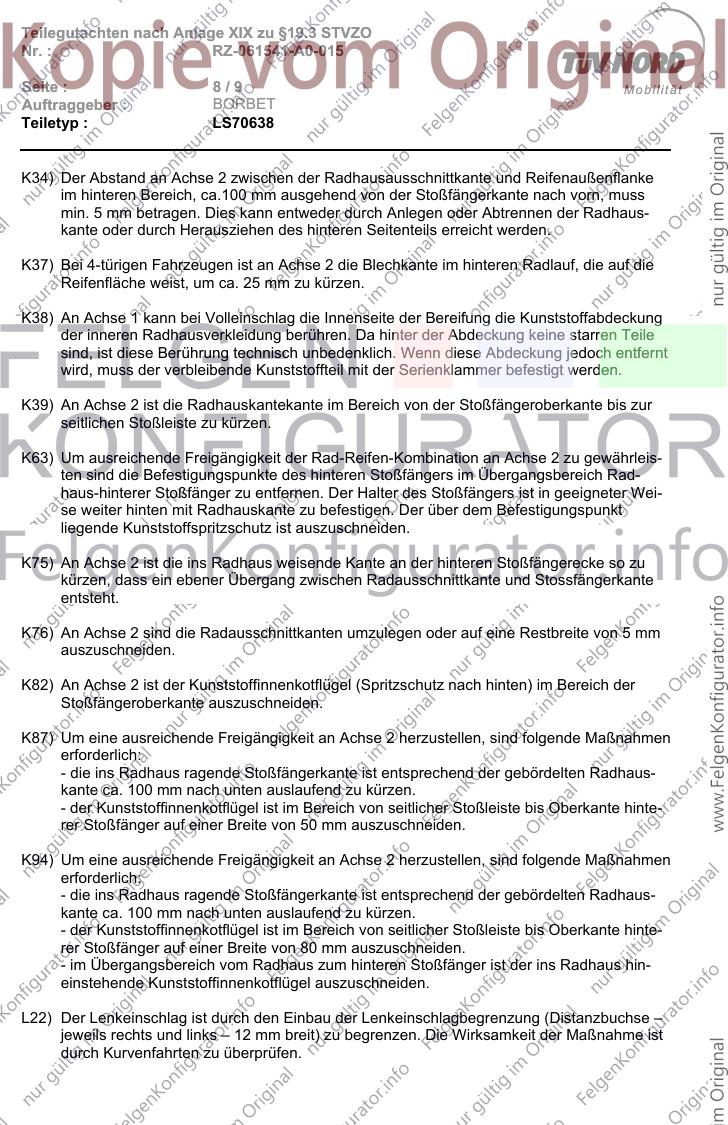

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-061541-A0-015
Seite : 8/9 Mobilität
Auftraggeber : BORBET
Teiletyp : LS70638
K34) Der Abstand an Achse 2 zwischen der Radhausausschnittkante und Reifenaußenflanke
im hinteren Bereich, ca.100 mm ausgehend von der Stoßfängerkante nach vorn, muss
min. 5 mm betragen. Dies kann entweder durch Anlegen oder Abtrennen der Radhaus-
kante oder durch Herausziehen des hinteren Seitenteils erreicht werden.
K37) Bei 4-türigen Fahrzeugen ist an Achse 2 die Blechkante im hinteren Radlauf, die auf die
Reifenfläche weist, um ca. 25 mm zu kürzen.
K38) An Achse 1 kann bei Volleinschlag die Innenseite der Bereifung die Kunststoffabdeckung
der inneren Radhausverkleidung berühren. Da hinter der Abdeckung keine starren Teile
sind, ist diese Berührung technisch unbedenklich. Wenn diese Abdeckung jedoch entfernt
wird, muss der verbleibende Kunststoffteil mit der Serienklammer befestigt werden.
K39) An Achse 2 ist die Radhauskantekante im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste zu kürzen.
K63) Um ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu gewährleis-
ten sind die Befestigungspunkte des hinteren Stoßfängers im Übergangsbereich Rad-
haus-hinterer Stoßfänger zu entfernen. Der Halter des Stoßfängers ist in geeigneter Wei-
se weiter hinten mit Radhauskante zu befestigen. Der über dem Befestigungspunkt
liegende Kunststoffspritzschutz ist auszuschneiden.
K75) An Achse 2 ist die ins Radhaus weisende Kante an der hinteren Stoßfängerecke so zu
kürzen, dass ein ebener Übergang zwischen Radausschnittkante und Stossfängerkante
entsteht.
K76) An Achse 2 sind die Radausschnittkanten umzulegen oder auf eine Restbreite von 5 mm
auszuschneiden.
K82) An Achse 2 ist der Kunststoffinnenkotflügel (Spritzschutz nach hinten) im Bereich der
Stoßfängeroberkante auszuschneiden.
K87) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die ins Radhaus ragende Stoßfängerkante ist entsprechend der gebördelten Radhaus-
kante ca. 100 mm nach unten auslaufend zu kürzen.
- der Kunststoffinnenkotflügel ist im Bereich von seitlicher Stoßleiste bis Oberkante hinte-
rer Stoßfänger auf einer Breite von 50 mm auszuschneiden.

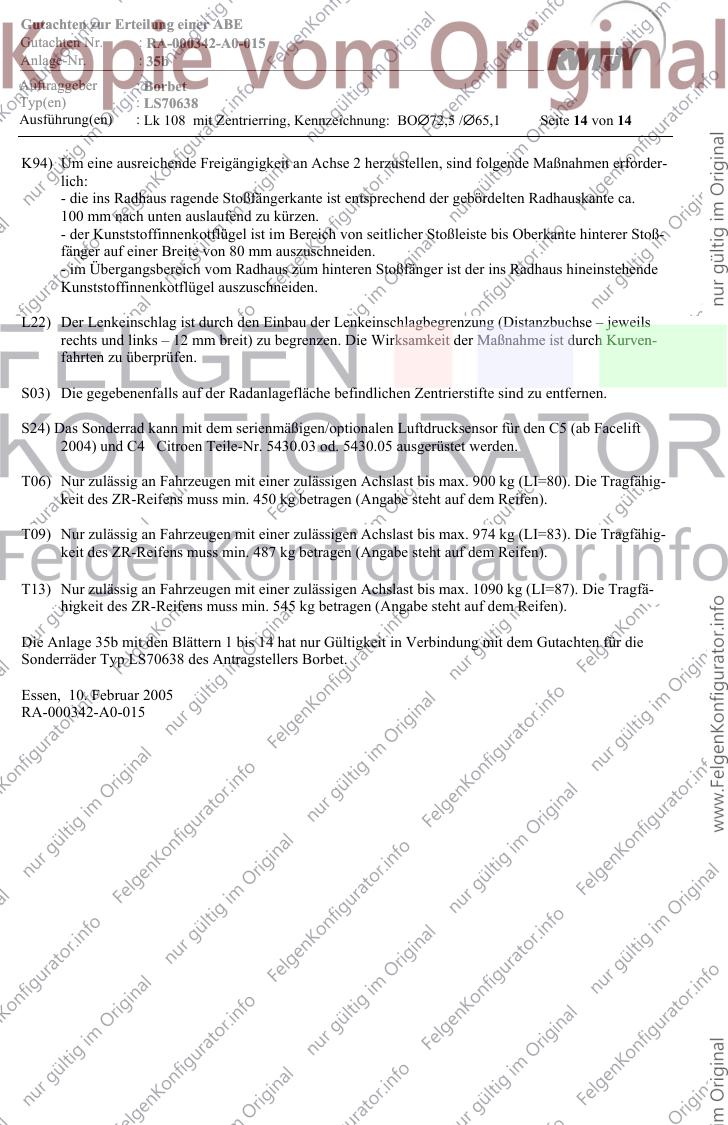

K94) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die ins Radhaus ragende Stoßfängerkante ist entsprechend der gebördelten Radhaus-
kante ca. 100 mm nach unten auslaufend zu kürzen.
- der Kunststoffinnenkotflügel ist im Bereich von seitlicher Stoßleiste bis Oberkante hinte-
rer Stoßfänger auf einer Breite von 80 mm auszuschneiden.
- im Übergangsbereich vom Radhaus zum hinteren Stoßfänger ist der ins Radhaus hin-
einstehende Kunststoffinnenkotflügel auszuschneiden.
L22) Der Lenkeinschlag ist durch den Einbau der Lenkeinschlagbegrenzung (Distanzbuchse –
jeweils rechts und links – 12 mm breit) zu begrenzen. Die Wirksamkeit der Maßnahme ist
durch Kurvenfahrten zu überprüfen.

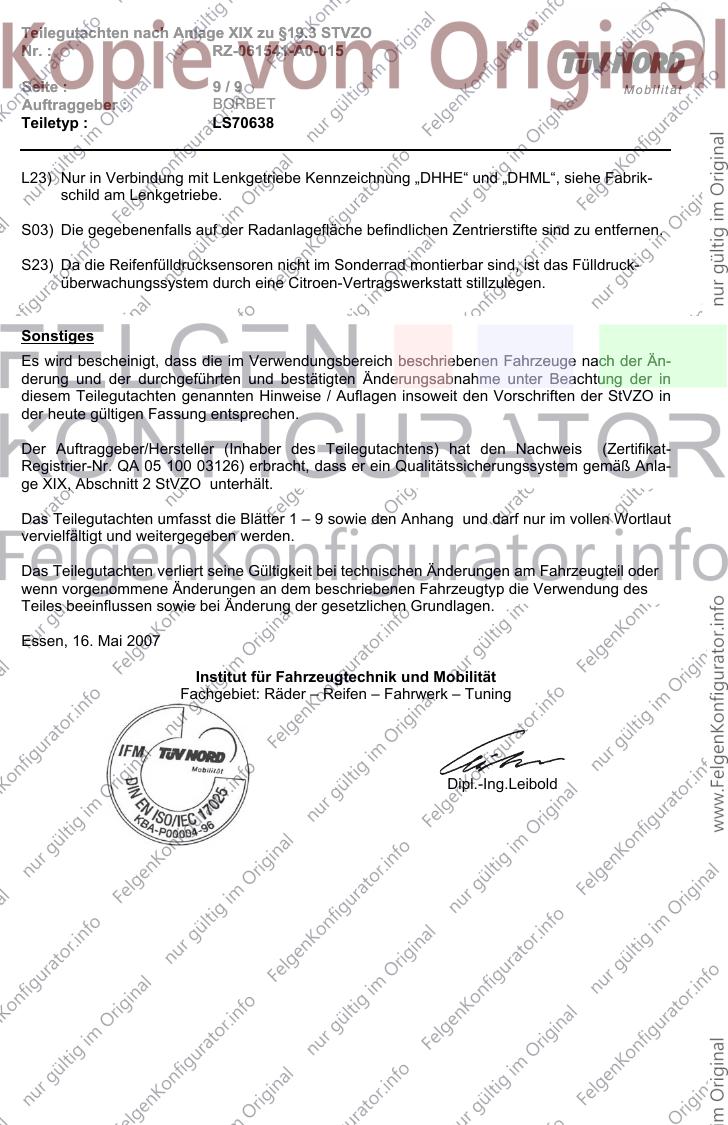

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-061541-A0-015
Seite : 9/9 Mobilität
Auftraggeber : BORBET
Teiletyp : LS70638
L23) Nur in Verbindung mit Lenkgetriebe Kennzeichnung „DHHE“ und „DHML“, siehe Fabrik-
schild am Lenkgetriebe.
S03) Die gegebenenfalls auf der Radanlagefläche befindlichen Zentrierstifte sind zu entfernen.
S23) Da die Reifenfülldrucksensoren nicht im Sonderrad montierbar sind, ist das Fülldruck-
überwachungssystem durch eine Citroen-Vertragswerkstatt stillzulegen.
Sonstiges
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der Än-
derung und der durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in
diesem Teilegutachten genannten Hinweise / Auflagen insoweit den Vorschriften der StVZO in
der heute gültigen Fassung entsprechen.
Der Auftraggeber/Hersteller (Inhaber des Teilegutachtens) hat den Nachweis (Zertifikat-
Registrier-Nr. QA 05 100 03126) erbracht, dass er ein Qualitätssicherungssystem gemäß Anla-
ge XIX, Abschnitt 2 StVZO unterhält.
Das Teilegutachten umfasst die Blätter 1 – 9 sowie den Anhang und darf nur im vollen Wortlaut
vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil oder
wenn vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des
Teiles beeinflussen sowie bei Änderung der gesetzlichen Grundlagen.
Essen, 16. Mai 2007
Institut für Fahrzeugtechnik und Mobilität
Fachgebiet: Räder – Reifen – Fahrwerk – Tuning
Dipl.-Ing.Leibold
Mobilität

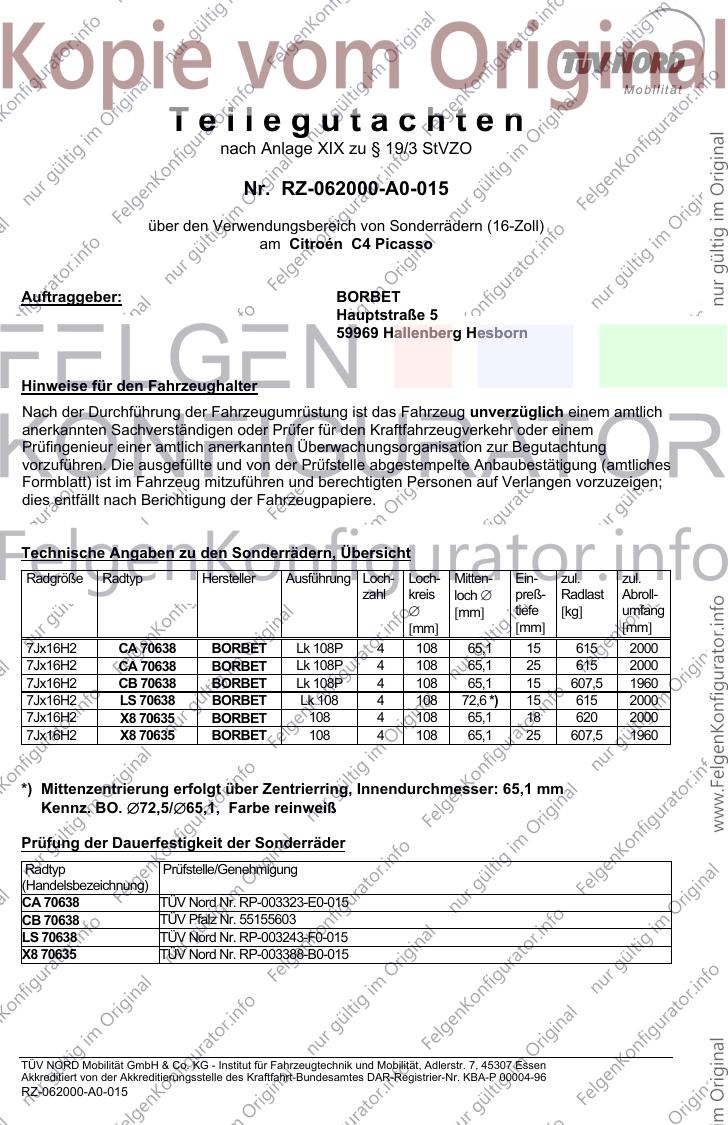

Teilegutachten
nach Anlage XIX zu § 19/3 StVZO
Nr. RZ-062000-A0-015
über den Verwendungsbereich von Sonderrädern (16-Zoll)
am Citroén C4 Picasso
Auftraggeber: BORBET
Hauptstraße 5
59969 Hallenberg Hesborn
Hinweise für den Fahrzeughalter
Nach der Durchführung der Fahrzeugumrüstung ist das Fahrzeug unverzüglich einem amtlich
anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einem
Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Begutachtung
vorzuführen. Die ausgefüllte und von der Prüfstelle abgestempelte Anbaubestätigung (amtliches
Formblatt) ist im Fahrzeug mitzuführen und berechtigten Personen auf Verlangen vorzuzeigen;
dies entfällt nach Berichtigung der Fahrzeugpapiere.
Technische Angaben zu den Sonderrädern, Übersicht
Radgröße Radtyp Hersteller Ausführung Loch- Loch- Mitten- Ein- zul. zul.
zahl kreis loch ∅ preß- Radlast Abroll-
∅ [mm] tiefe [kg] umfang
[mm] [mm] [mm]
7Jx16H2 CA 70638 BORBET Lk 108P 4 108 65,1 15 615 2000
7Jx16H2 CA 70638 BORBET Lk 108P 4 108 65,1 25 615 2000
7Jx16H2 CB 70638 BORBET Lk 108P 4 108 65,1 15 607,5 1960
7Jx16H2 LS 70638 BORBET Lk 108 4 108 72,6 *) 15 615 2000
7Jx16H2 X8 70635 BORBET 108 4 108 65,1 18 620 2000
7Jx16H2 X8 70635 BORBET 108 4 108 65,1 25 607,5 1960
*) Mittenzentrierung erfolgt über Zentrierring, Innendurchmesser: 65,1 mm
Kennz. BO. ∅72,5/∅65,1, Farbe reinweiß
Prüfung der Dauerfestigkeit der Sonderräder
Radtyp Prüfstelle/Genehmigung
(Handelsbezeichnung)
CA 70638 TÜV Nord Nr. RP-003323-E0-015
CB 70638 TÜV Pfalz Nr. 55155603
LS 70638 TÜV Nord Nr. RP-003243-F0-015
X8 70635 TÜV Nord Nr. RP-003388-B0-015
TÜV NORD Mobilität GmbH & Co. KG - Institut für Fahrzeugtechnik und Mobilität, Adlerstr. 7, 45307 Essen
Akkreditiert von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes DAR-Registrier-Nr. KBA-P 00004-96
RZ-062000-A0-015

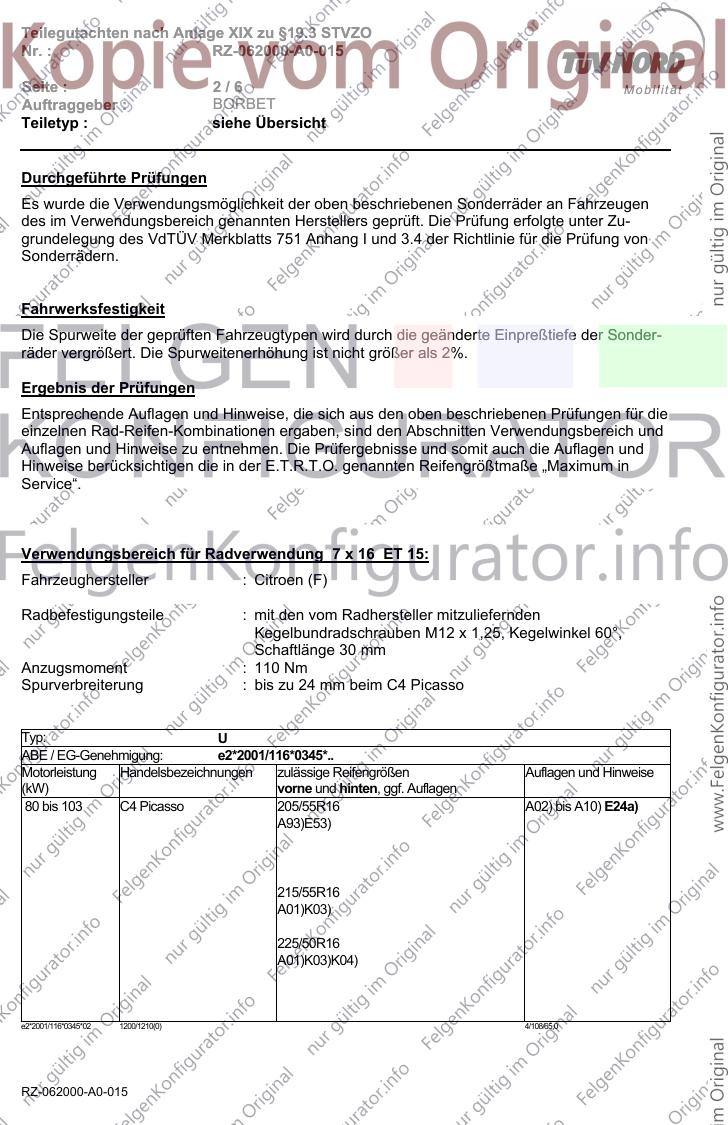

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-062000-A0-015
Seite : 2/6 Mobilität
Auftraggeber : BORBET
Teiletyp : siehe Übersicht

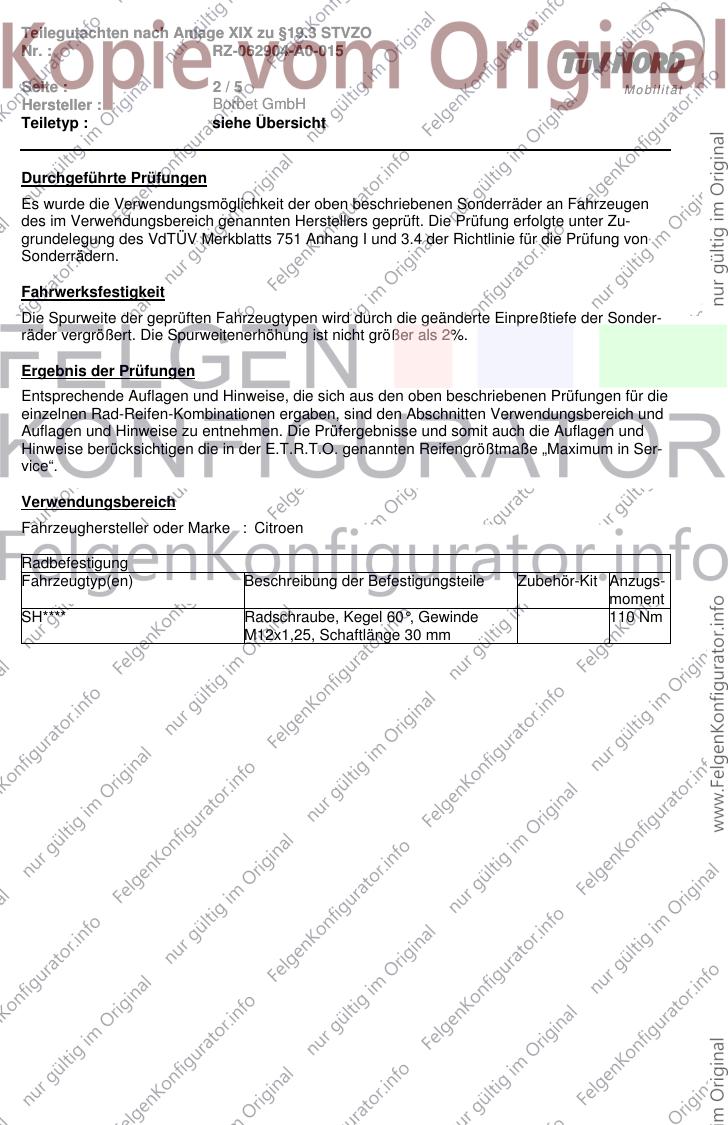

Durchgeführte Prüfungen
Es wurde die Verwendungsmöglichkeit der oben beschriebenen Sonderräder an Fahrzeugen
des im Verwendungsbereich genannten Herstellers geprüft. Die Prüfung erfolgte unter Zu-
grundelegung des VdTÜV Merkblatts 751 Anhang I und 3.4 der Richtlinie für die Prüfung von
Sonderrädern.
Fahrwerksfestigkeit
Die Spurweite der geprüften Fahrzeugtypen wird durch die geänderte Einpreßtiefe der Sonder-
räder vergrößert. Die Spurweitenerhöhung ist nicht größer als 2%.
Ergebnis der Prüfungen
Entsprechende Auflagen und Hinweise, die sich aus den oben beschriebenen Prüfungen für die
einzelnen Rad-Reifen-Kombinationen ergaben, sind den Abschnitten Verwendungsbereich und
Auflagen und Hinweise zu entnehmen. Die Prüfergebnisse und somit auch die Auflagen und
Hinweise berücksichtigen die in der E.T.R.T.O. genannten Reifengrößtmaße „Maximum in
Service“.
Verwendungsbereich für Radverwendung 7 x 16 ET 15:
Fahrzeughersteller : Citroen (F)
Radbefestigungsteile : mit den vom Radhersteller mitzuliefernden
Kegelbundradschrauben M12 x 1,25, Kegelwinkel 60°,
Schaftlänge 30 mm
Anzugsmoment : 110 Nm
Spurverbreiterung : bis zu 24 mm beim C4 Picasso
Typ: U
ABE / EG-Genehmigung: e2*2001/116*0345*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 103 C4 Picasso 205/55R16 A02) bis A10) E24a)
A93)E53)
215/55R16
A01)K03)
225/50R16
A01)K03)K04)
e2*2001/116*0345*02 1200/1210(0) 4/108/65,0
RZ-062000-A0-015

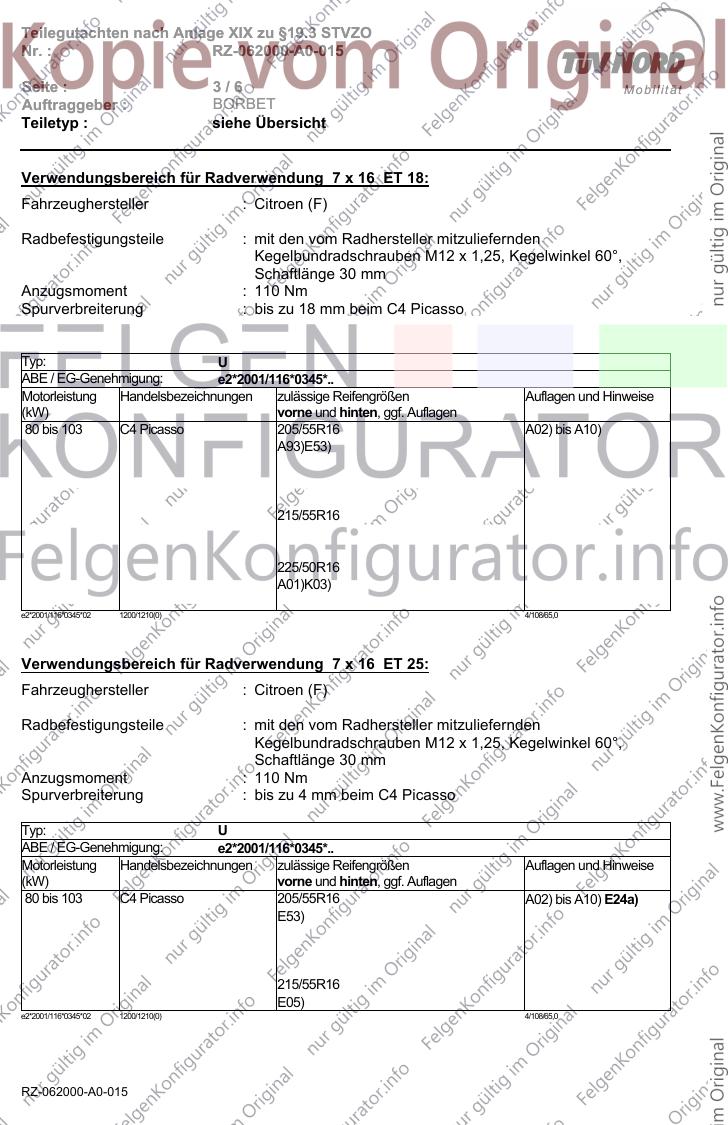

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-062000-A0-015
Seite : 3/6 Mobilität
Auftraggeber : BORBET
Teiletyp : siehe Übersicht
Verwendungsbereich für Radverwendung 7 x 16 ET 18:
Fahrzeughersteller : Citroen (F)
Radbefestigungsteile : mit den vom Radhersteller mitzuliefernden
Kegelbundradschrauben M12 x 1,25, Kegelwinkel 60°,
Schaftlänge 30 mm
Anzugsmoment : 110 Nm
Spurverbreiterung : bis zu 18 mm beim C4 Picasso
Typ: U
ABE / EG-Genehmigung: e2*2001/116*0345*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 103 C4 Picasso 205/55R16 A02) bis A10)
A93)E53)
215/55R16
225/50R16
A01)K03)
e2*2001/116*0345*02 1200/1210(0) 4/108/65,0
Verwendungsbereich für Radverwendung 7 x 16 ET 25:
Fahrzeughersteller : Citroen (F)
Radbefestigungsteile : mit den vom Radhersteller mitzuliefernden
Kegelbundradschrauben M12 x 1,25, Kegelwinkel 60°,
Schaftlänge 30 mm
Anzugsmoment : 110 Nm
Spurverbreiterung : bis zu 4 mm beim C4 Picasso
Typ: U
ABE / EG-Genehmigung: e2*2001/116*0345*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 103 C4 Picasso 205/55R16 A02) bis A10) E24a)
E53)
215/55R16
E05)
e2*2001/116*0345*02 1200/1210(0) 4/108/65,0
RZ-062000-A0-015

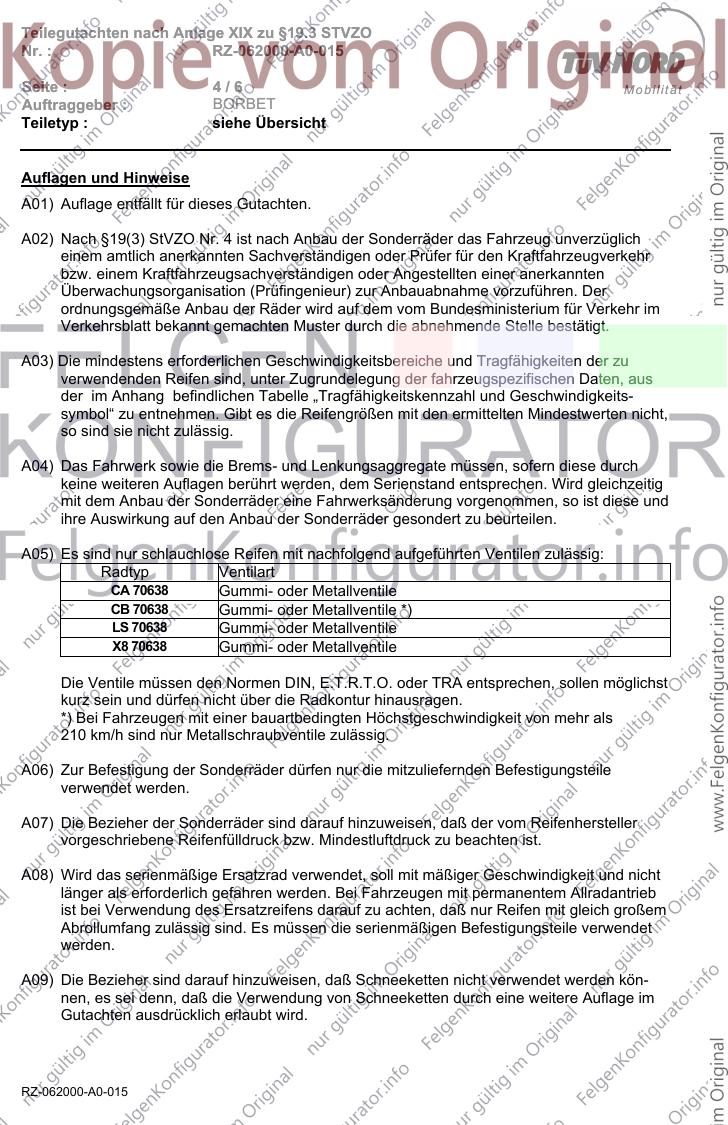

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-062000-A0-015
Seite : 4/6 Mobilität
Auftraggeber : BORBET
Teiletyp : siehe Übersicht
Auflagen und Hinweise
A01) Auflage entfällt für dieses Gutachten.
A02) Nach §19(3) StVZO Nr. 4 ist nach Anbau der Sonderräder das Fahrzeug unverzüglich
einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
bzw. einem Kraftfahrzeugsachverständigen oder Angestellten einer anerkannten
Überwachungsorganisation (Prüfingenieur) zur Anbauabnahme vorzuführen. Der
ordnungsgemäße Anbau der Räder wird auf dem vom Bundesministerium für Verkehr im
Verkehrsblatt bekannt gemachten Muster durch die abnehmende Stelle bestätigt.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeits-
symbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht,
so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit nachfolgend aufgeführten Ventilen zulässig:
Radtyp Ventilart
CA 70638 Gummi- oder Metallventile
CB 70638 Gummi- oder Metallventile *)
LS 70638 Gummi- oder Metallventile
X8 70638 Gummi- oder Metallventile
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst
kurz sein und dürfen nicht über die Radkontur hinausragen.
*) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als
210 km/h sind nur Metallschraubventile zulässig.
A06) Zur Befestigung der Sonderräder dürfen nur die mitzuliefernden Befestigungsteile
verwendet werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, daß nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, daß Schneeketten nicht verwendet werden kön-
nen, es sei denn, daß die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten ausdrücklich erlaubt wird.
RZ-062000-A0-015

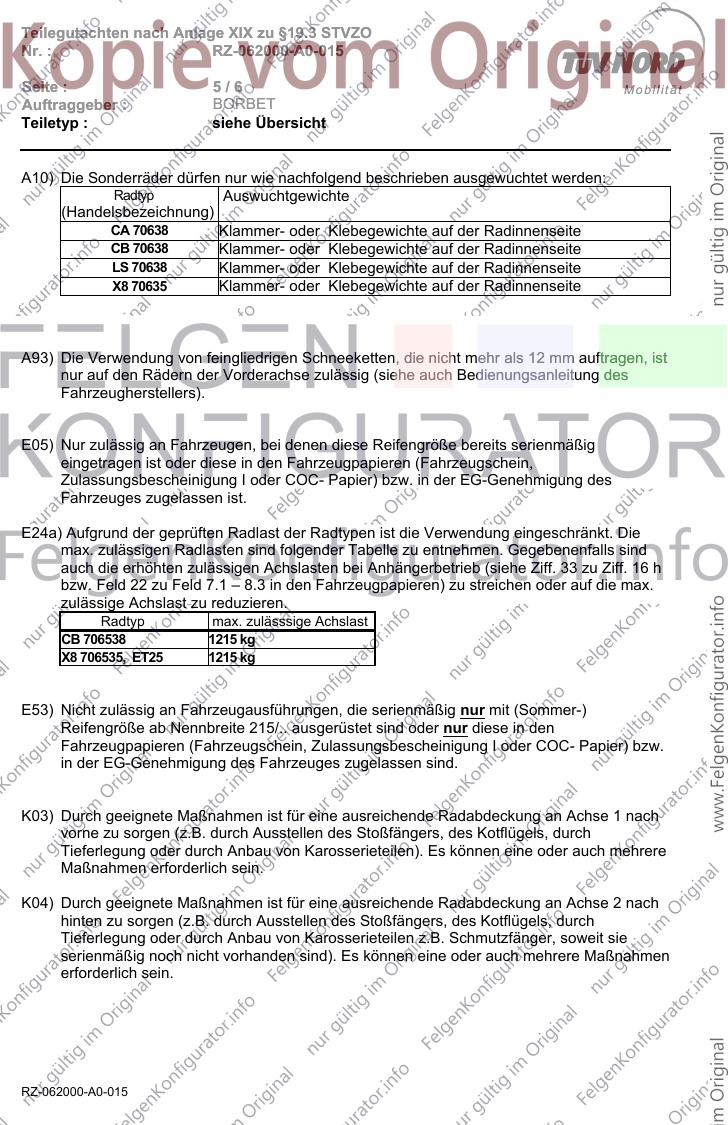

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-062000-A0-015
Seite : 5/6 Mobilität
Auftraggeber : BORBET
Teiletyp : siehe Übersicht
A10) Die Sonderräder dürfen nur wie nachfolgend beschrieben ausgewuchtet werden:
Radtyp Auswuchtgewichte
(Handelsbezeichnung)
CA 70638 Klammer- oder Klebegewichte auf der Radinnenseite
CB 70638 Klammer- oder Klebegewichte auf der Radinnenseite
LS 70638 Klammer- oder Klebegewichte auf der Radinnenseite
X8 70635 Klammer- oder Klebegewichte auf der Radinnenseite
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E24a) Aufgrund der geprüften Radlast der Radtypen ist die Verwendung eingeschränkt. Die
max. zulässigen Radlasten sind folgender Tabelle zu entnehmen. Gegebenenfalls sind
auch die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren) zu streichen oder auf die max.
zulässige Achslast zu reduzieren.
Radtyp max. zulässsige Achslast
CB 706538 1215 kg
X8 706535, ET25 1215 kg
E53) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 215/.. ausgerüstet sind oder nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen sind.
K03) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 nach
vorne zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch
Tieferlegung oder durch Anbau von Karosserieteilen). Es können eine oder auch mehrere
Maßnahmen erforderlich sein.
K04) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 2 nach
hinten zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch
Tieferlegung oder durch Anbau von Karosserieteilen z.B. Schmutzfänger, soweit sie
serienmäßig noch nicht vorhanden sind). Es können eine oder auch mehrere Maßnahmen
erforderlich sein.
RZ-062000-A0-015
Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-062000-A0-015
Seite : 6/6 Mobilität
Auftraggeber : BORBET
Teiletyp : siehe Übersicht
Sonstiges
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der
Änderung und der durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in
diesem Teilegutachten genannten Hinweise / Auflagen insoweit den Vorschriften der StVZO in
der heute gültigen Fassung entsprechen.
Der Auftraggeber/Hersteller (Inhaber des Teilegutachtens) hat den Nachweis (Zertifikat-
Registrier-Nr. QA 05 100 03126) erbracht, dass er ein Qualitätssicherungssystem gemäß
Anlage XIX, Abschnitt 2 StVZO unterhält.
Das Teilegutachten umfasst die Blätter 1 – 6 sowie den Anhang sowie den Anhang und darf nur
im vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil oder
wenn vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des
Teiles beeinflussen sowie bei Änderung der gesetzlichen Grundlagen.
Essen, 20. Dezember 2007
K:\RÄDER\RZ\015\KOMPLETT\RZ-062000-A0-015
Institut für Fahrzeugtechnik und Mobilität
Fachgebiet: Räder – Reifen – Fahrwerk – Tuning
Dipl.-Ing. Schüssler
RZ-062000-A0-015

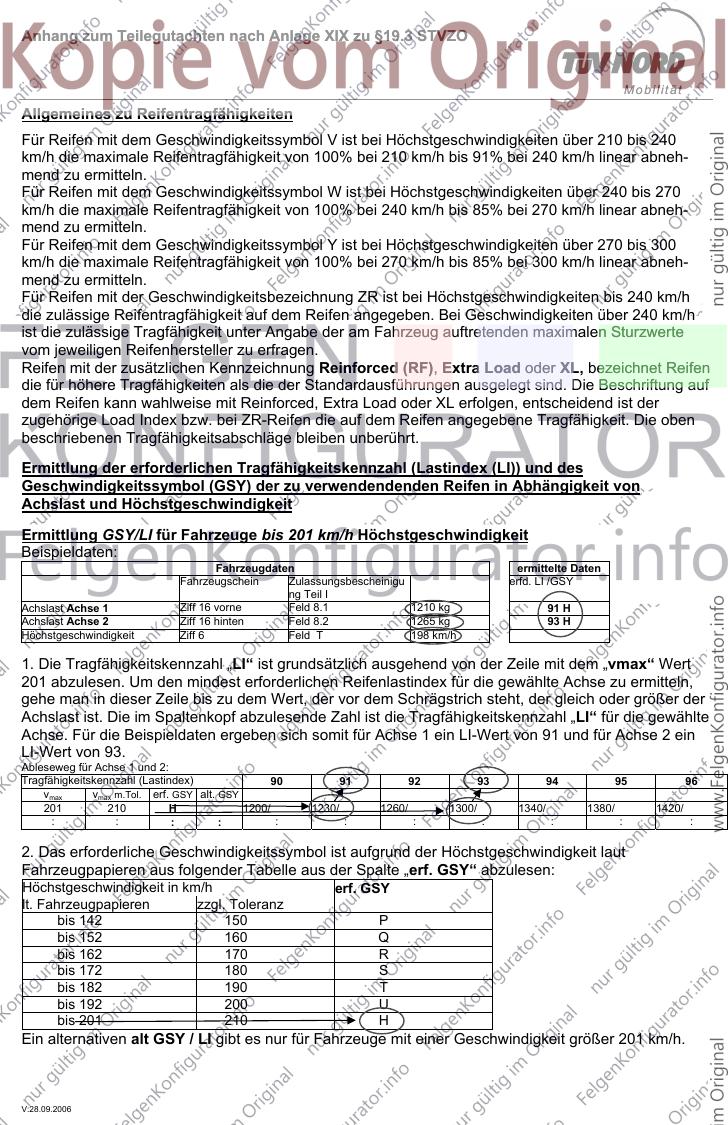

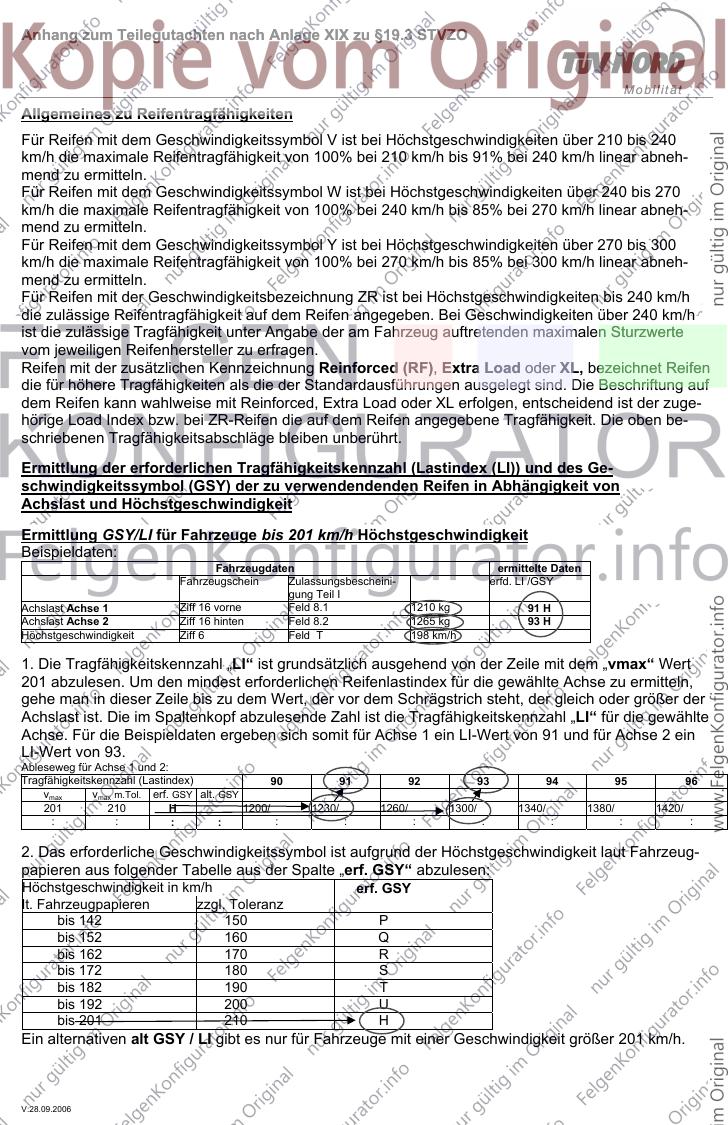

Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
Allgemeines zu Reifentragfähigkeiten
Für Reifen mit dem Geschwindigkeitssymbol V ist bei Höchstgeschwindigkeiten über 210 bis 240
km/h die maximale Reifentragfähigkeit von 100% bei 210 km/h bis 91% bei 240 km/h linear abneh-
mend zu ermitteln.
Für Reifen mit dem Geschwindigkeitssymbol W ist bei Höchstgeschwindigkeiten über 240 bis 270
km/h die maximale Reifentragfähigkeit von 100% bei 240 km/h bis 85% bei 270 km/h linear abneh-
mend zu ermitteln.
Für Reifen mit dem Geschwindigkeitssymbol Y ist bei Höchstgeschwindigkeiten über 270 bis 300
km/h die maximale Reifentragfähigkeit von 100% bei 270 km/h bis 85% bei 300 km/h linear abneh-
mend zu ermitteln.
Für Reifen mit der Geschwindigkeitsbezeichnung ZR ist bei Höchstgeschwindigkeiten bis 240 km/h
die zulässige Reifentragfähigkeit auf dem Reifen angegeben. Bei Geschwindigkeiten über 240 km/h
ist die zulässige Tragfähigkeit unter Angabe der am Fahrzeug auftretenden maximalen Sturzwerte
vom jeweiligen Reifenhersteller zu erfragen.
Reifen mit der zusätzlichen Kennzeichnung Reinforced (RF), Extra Load oder XL, bezeichnet Reifen
die für höhere Tragfähigkeiten als die der Standardausführungen ausgelegt sind. Die Beschriftung auf
dem Reifen kann wahlweise mit Reinforced, Extra Load oder XL erfolgen, entscheidend ist der
zugehörige Load Index bzw. bei ZR-Reifen die auf dem Reifen angegebene Tragfähigkeit. Die oben
beschriebenen Tragfähigkeitsabschläge bleiben unberührt.
Ermittlung der erforderlichen Tragfähigkeitskennzahl (Lastindex (LI)) und des
Geschwindigkeitssymbol (GSY) der zu verwendendenden Reifen in Abhängigkeit von
Achslast und Höchstgeschwindigkeit
Ermittlung GSY/LI für Fahrzeuge bis 201 km/h Höchstgeschwindigkeit
Beispieldaten:
Fahrzeugdaten ermittelte Daten
Fahrzeugschein Zulassungsbescheinigu erfd. LI /GSY
ng Teil I
Achslast Achse 1 Ziff 16 vorne Feld 8.1 1210 kg 91 H
Achslast Achse 2 Ziff 16 hinten Feld 8.2 1265 kg 93 H
Höchstgeschwindigkeit Ziff 6 Feld T 198 km/h
1. Die Tragfähigkeitskennzahl „LI“ ist grundsätzlich ausgehend von der Zeile mit dem „vmax“ Wert
201 abzulesen. Um den mindest erforderlichen Reifenlastindex für die gewählte Achse zu ermitteln,
gehe man in dieser Zeile bis zu dem Wert, der vor dem Schrägstrich steht, der gleich oder größer der
Achslast ist. Die im Spaltenkopf abzulesende Zahl ist die Tragfähigkeitskennzahl „LI“ für die gewählte
Achse. Für die Beispieldaten ergeben sich somit für Achse 1 ein LI-Wert von 91 und für Achse 2 ein
LI-Wert von 93.
Ableseweg für Achse 1 und 2:
Tragfähigkeitskennzahl (Lastindex) 90 91 92 93 94 95 96
vmax vmax m.Tol. erf. GSY alt. GSY
201 210 H 1200/ 1230/ 1260/ 1300/ 1340/ 1380/ 1420/
: : : : : : : : : : :
2. Das erforderliche Geschwindigkeitssymbol ist aufgrund der Höchstgeschwindigkeit laut
Fahrzeugpapieren aus folgender Tabelle aus der Spalte „erf. GSY“ abzulesen:
Höchstgeschwindigkeit in km/h erf. GSY
lt. Fahrzeugpapieren zzgl. Toleranz
bis 142 150 P
bis 152 160 Q
bis 162 170 R
bis 172 180 S
bis 182 190 T
bis 192 200 U
bis 201 210 H
Ein alternativen alt GSY / LI gibt es nur für Fahrzeuge mit einer Geschwindigkeit größer 201 km/h.
V:28.09.2006

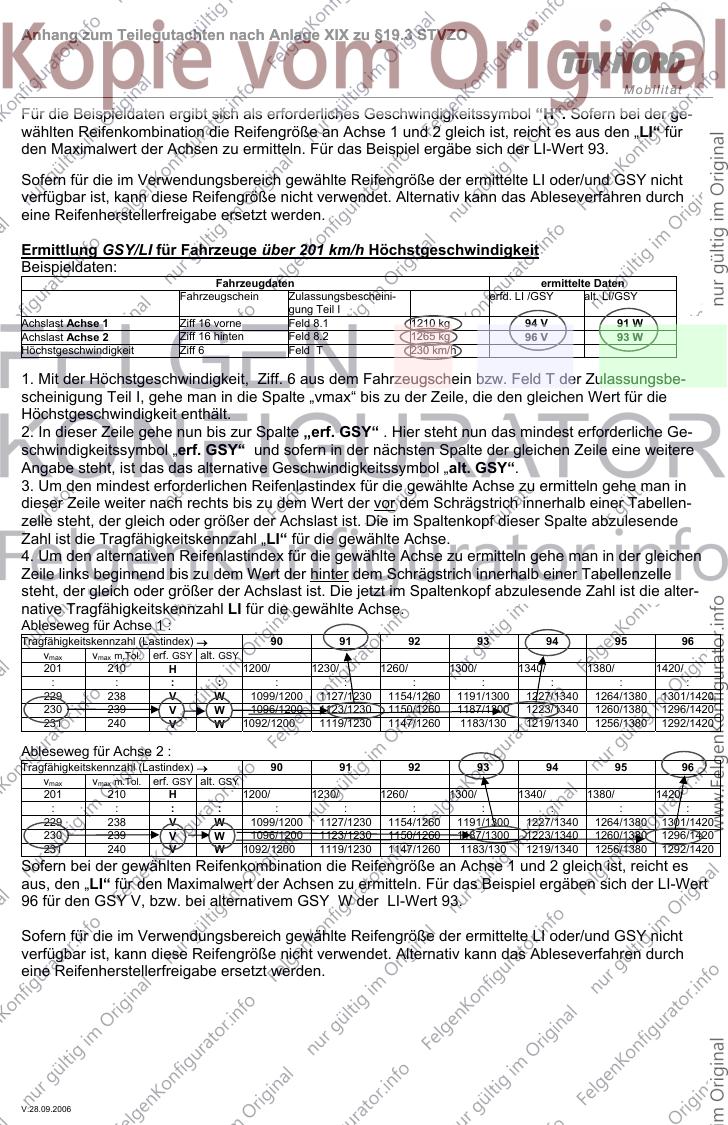

Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität

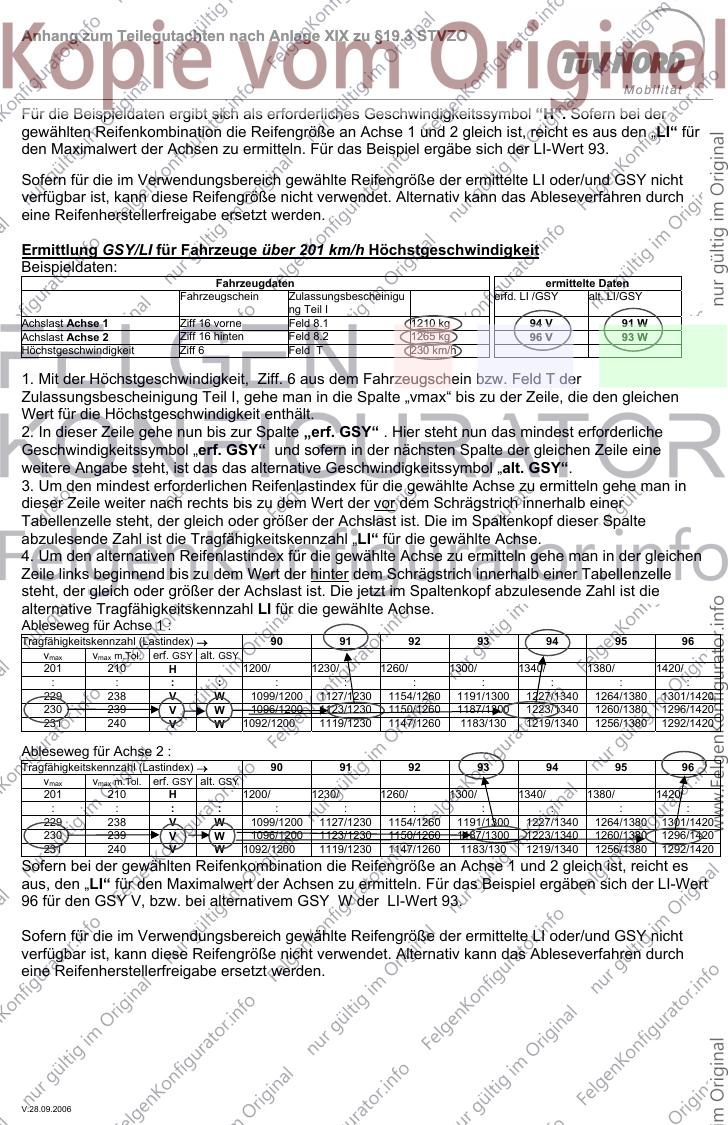

Für die Beispieldaten ergibt sich als erforderliches Geschwindigkeitssymbol “H“. Sofern bei der
gewählten Reifenkombination die Reifengröße an Achse 1 und 2 gleich ist, reicht es aus den „LI“ für
den Maximalwert der Achsen zu ermitteln. Für das Beispiel ergäbe sich der LI-Wert 93.
Sofern für die im Verwendungsbereich gewählte Reifengröße der ermittelte LI oder/und GSY nicht
verfügbar ist, kann diese Reifengröße nicht verwendet. Alternativ kann das Ableseverfahren durch
eine Reifenherstellerfreigabe ersetzt werden.
Ermittlung GSY/LI für Fahrzeuge über 201 km/h Höchstgeschwindigkeit
Beispieldaten:
Fahrzeugdaten ermittelte Daten
Fahrzeugschein Zulassungsbescheinigu erfd. LI /GSY alt. LI/GSY
ng Teil I
Achslast Achse 1 Ziff 16 vorne Feld 8.1 1210 kg 94 V 91 W
Achslast Achse 2 Ziff 16 hinten Feld 8.2 1265 kg 96 V 93 W
Höchstgeschwindigkeit Ziff 6 Feld T 230 km/h
1. Mit der Höchstgeschwindigkeit, Ziff. 6 aus dem Fahrzeugschein bzw. Feld T der
Zulassungsbescheinigung Teil I, gehe man in die Spalte „vmax“ bis zu der Zeile, die den gleichen
Wert für die Höchstgeschwindigkeit enthält.
2. In dieser Zeile gehe nun bis zur Spalte „erf. GSY“ . Hier steht nun das mindest erforderliche
Geschwindigkeitssymbol „erf. GSY“ und sofern in der nächsten Spalte der gleichen Zeile eine
weitere Angabe steht, ist das das alternative Geschwindigkeitssymbol „alt. GSY“.
3. Um den mindest erforderlichen Reifenlastindex für die gewählte Achse zu ermitteln gehe man in
dieser Zeile weiter nach rechts bis zu dem Wert der vor dem Schrägstrich innerhalb einer
Tabellenzelle steht, der gleich oder größer der Achslast ist. Die im Spaltenkopf dieser Spalte
abzulesende Zahl ist die Tragfähigkeitskennzahl „LI“ für die gewählte Achse.
4. Um den alternativen Reifenlastindex für die gewählte Achse zu ermitteln gehe man in der gleichen
Zeile links beginnend bis zu dem Wert der hinter dem Schrägstrich innerhalb einer Tabellenzelle
steht, der gleich oder größer der Achslast ist. Die jetzt im Spaltenkopf abzulesende Zahl ist die
alternative Tragfähigkeitskennzahl LI für die gewählte Achse.
Ableseweg für Achse 1 :
Tragfähigkeitskennzahl (Lastindex) → 90 91 92 93 94 95 96
vmax vmax m.Tol. erf. GSY alt. GSY
201 210 H 1200/ 1230/ 1260/ 1300/ 1340/ 1380/ 1420/
: : : : : : : : : : :
229 238 V W 1099/1200 1127/1230 1154/1260 1191/1300 1227/1340 1264/1380 1301/1420
230 239 V W 1096/1200 1123/1230 1150/1260 1187/1300 1223/1340 1260/1380 1296/1420
231 240 V W 1092/1200 1119/1230 1147/1260 1183/130 1219/1340 1256/1380 1292/1420
Ableseweg für Achse 2 :
Tragfähigkeitskennzahl (Lastindex) → 90 91 92 93 94 95 96
vmax vmax m.Tol. erf. GSY alt. GSY
201 210 H 1200/ 1230/ 1260/ 1300/ 1340/ 1380/ 1420/
: : : : : : : : : : :
229 238 V W 1099/1200 1127/1230 1154/1260 1191/1300 1227/1340 1264/1380 1301/1420
230 239 V W 1096/1200 1123/1230 1150/1260 1187/1300 1223/1340 1260/1380 1296/1420
231 240 V W 1092/1200 1119/1230 1147/1260 1183/130 1219/1340 1256/1380 1292/1420
Sofern bei der gewählten Reifenkombination die Reifengröße an Achse 1 und 2 gleich ist, reicht es
aus, den „LI“ für den Maximalwert der Achsen zu ermitteln. Für das Beispiel ergäben sich der LI-Wert
96 für den GSY V, bzw. bei alternativem GSY W der LI-Wert 93.
Sofern für die im Verwendungsbereich gewählte Reifengröße der ermittelte LI oder/und GSY nicht
verfügbar ist, kann diese Reifengröße nicht verwendet. Alternativ kann das Ableseverfahren durch
eine Reifenherstellerfreigabe ersetzt werden.
V:28.09.2006
Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität

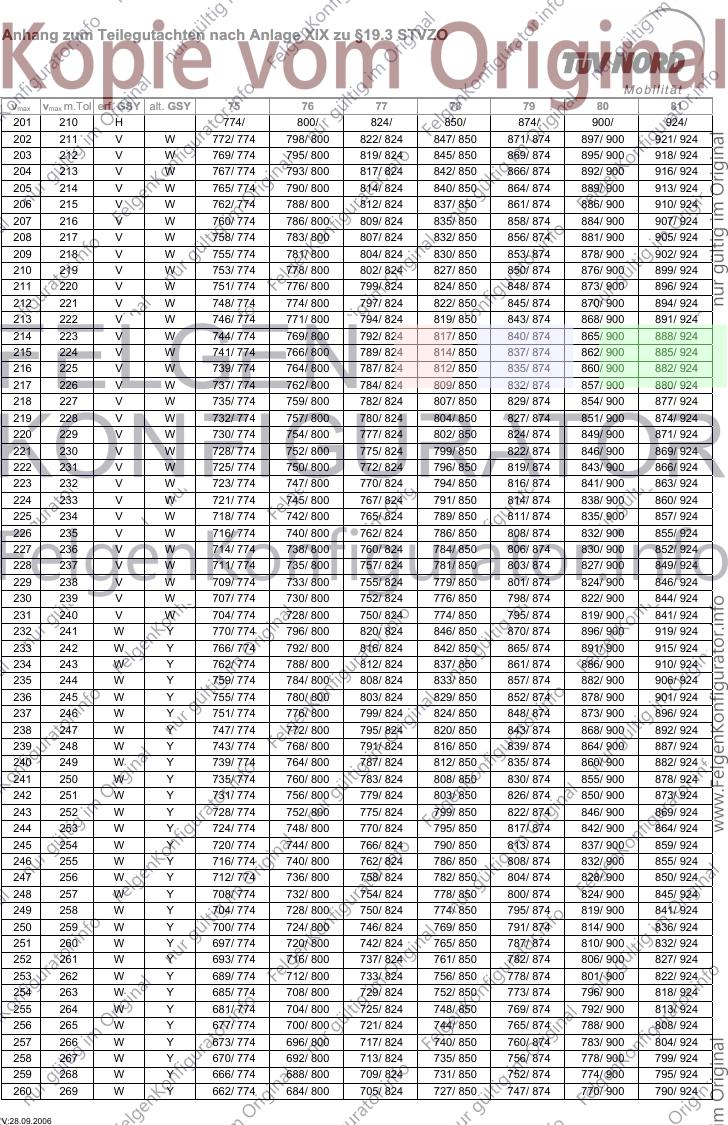

vmax vmax m.Tol erf. GSY alt. GSY 75 76 77 78 79 80 81
201 210 H 774/ 800/ 824/ 850/ 874/ 900/ 924/
202 211 V W 772/ 774 798/ 800 822/ 824 847/ 850 871/ 874 897/ 900 921/ 924
203 212 V W 769/ 774 795/ 800 819/ 824 845/ 850 869/ 874 895/ 900 918/ 924
204 213 V W 767/ 774 793/ 800 817/ 824 842/ 850 866/ 874 892/ 900 916/ 924
205 214 V W 765/ 774 790/ 800 814/ 824 840/ 850 864/ 874 889/ 900 913/ 924
206 215 V W 762/ 774 788/ 800 812/ 824 837/ 850 861/ 874 886/ 900 910/ 924
207 216 V W 760/ 774 786/ 800 809/ 824 835/ 850 858/ 874 884/ 900 907/ 924
208 217 V W 758/ 774 783/ 800 807/ 824 832/ 850 856/ 874 881/ 900 905/ 924
209 218 V W 755/ 774 781/ 800 804/ 824 830/ 850 853/ 874 878/ 900 902/ 924
210 219 V W 753/ 774 778/ 800 802/ 824 827/ 850 850/ 874 876/ 900 899/ 924
211 220 V W 751/ 774 776/ 800 799/ 824 824/ 850 848/ 874 873/ 900 896/ 924
212 221 V W 748/ 774 774/ 800 797/ 824 822/ 850 845/ 874 870/ 900 894/ 924
213 222 V W 746/ 774 771/ 800 794/ 824 819/ 850 843/ 874 868/ 900 891/ 924
214 223 V W 744/ 774 769/ 800 792/ 824 817/ 850 840/ 874 865/ 900 888/ 924
215 224 V W 741/ 774 766/ 800 789/ 824 814/ 850 837/ 874 862/ 900 885/ 924
216 225 V W 739/ 774 764/ 800 787/ 824 812/ 850 835/ 874 860/ 900 882/ 924
217 226 V W 737/ 774 762/ 800 784/ 824 809/ 850 832/ 874 857/ 900 880/ 924
218 227 V W 735/ 774 759/ 800 782/ 824 807/ 850 829/ 874 854/ 900 877/ 924
219 228 V W 732/ 774 757/ 800 780/ 824 804/ 850 827/ 874 851/ 900 874/ 924
220 229 V W 730/ 774 754/ 800 777/ 824 802/ 850 824/ 874 849/ 900 871/ 924
221 230 V W 728/ 774 752/ 800 775/ 824 799/ 850 822/ 874 846/ 900 869/ 924
222 231 V W 725/ 774 750/ 800 772/ 824 796/ 850 819/ 874 843/ 900 866/ 924
223 232 V W 723/ 774 747/ 800 770/ 824 794/ 850 816/ 874 841/ 900 863/ 924
224 233 V W 721/ 774 745/ 800 767/ 824 791/ 850 814/ 874 838/ 900 860/ 924
225 234 V W 718/ 774 742/ 800 765/ 824 789/ 850 811/ 874 835/ 900 857/ 924
226 235 V W 716/ 774 740/ 800 762/ 824 786/ 850 808/ 874 832/ 900 855/ 924
227 236 V W 714/ 774 738/ 800 760/ 824 784/ 850 806/ 874 830/ 900 852/ 924
228 237 V W 711/ 774 735/ 800 757/ 824 781/ 850 803/ 874 827/ 900 849/ 924
229 238 V W 709/ 774 733/ 800 755/ 824 779/ 850 801/ 874 824/ 900 846/ 924
230 239 V W 707/ 774 730/ 800 752/ 824 776/ 850 798/ 874 822/ 900 844/ 924
231 240 V W 704/ 774 728/ 800 750/ 824 774/ 850 795/ 874 819/ 900 841/ 924
232 241 W Y 770/ 774 796/ 800 820/ 824 846/ 850 870/ 874 896/ 900 919/ 924
233 242 W Y 766/ 774 792/ 800 816/ 824 842/ 850 865/ 874 891/ 900 915/ 924
234 243 W Y 762/ 774 788/ 800 812/ 824 837/ 850 861/ 874 886/ 900 910/ 924
235 244 W Y 759/ 774 784/ 800 808/ 824 833/ 850 857/ 874 882/ 900 906/ 924
236 245 W Y 755/ 774 780/ 800 803/ 824 829/ 850 852/ 874 878/ 900 901/ 924
237 246 W Y 751/ 774 776/ 800 799/ 824 824/ 850 848/ 874 873/ 900 896/ 924
238 247 W Y 747/ 774 772/ 800 795/ 824 820/ 850 843/ 874 868/ 900 892/ 924
239 248 W Y 743/ 774 768/ 800 791/ 824 816/ 850 839/ 874 864/ 900 887/ 924
240 249 W Y 739/ 774 764/ 800 787/ 824 812/ 850 835/ 874 860/ 900 882/ 924
241 250 W Y 735/ 774 760/ 800 783/ 824 808/ 850 830/ 874 855/ 900 878/ 924
242 251 W Y 731/ 774 756/ 800 779/ 824 803/ 850 826/ 874 850/ 900 873/ 924
243 252 W Y 728/ 774 752/ 800 775/ 824 799/ 850 822/ 874 846/ 900 869/ 924
244 253 W Y 724/ 774 748/ 800 770/ 824 795/ 850 817/ 874 842/ 900 864/ 924
245 254 W Y 720/ 774 744/ 800 766/ 824 790/ 850 813/ 874 837/ 900 859/ 924
246 255 W Y 716/ 774 740/ 800 762/ 824 786/ 850 808/ 874 832/ 900 855/ 924
247 256 W Y 712/ 774 736/ 800 758/ 824 782/ 850 804/ 874 828/ 900 850/ 924
248 257 W Y 708/ 774 732/ 800 754/ 824 778/ 850 800/ 874 824/ 900 845/ 924
249 258 W Y 704/ 774 728/ 800 750/ 824 774/ 850 795/ 874 819/ 900 841/ 924
250 259 W Y 700/ 774 724/ 800 746/ 824 769/ 850 791/ 874 814/ 900 836/ 924
251 260 W Y 697/ 774 720/ 800 742/ 824 765/ 850 787/ 874 810/ 900 832/ 924
252 261 W Y 693/ 774 716/ 800 737/ 824 761/ 850 782/ 874 806/ 900 827/ 924
253 262 W Y 689/ 774 712/ 800 733/ 824 756/ 850 778/ 874 801/ 900 822/ 924
254 263 W Y 685/ 774 708/ 800 729/ 824 752/ 850 773/ 874 796/ 900 818/ 924
255 264 W Y 681/ 774 704/ 800 725/ 824 748/ 850 769/ 874 792/ 900 813/ 924
256 265 W Y 677/ 774 700/ 800 721/ 824 744/ 850 765/ 874 788/ 900 808/ 924
257 266 W Y 673/ 774 696/ 800 717/ 824 740/ 850 760/ 874 783/ 900 804/ 924
258 267 W Y 670/ 774 692/ 800 713/ 824 735/ 850 756/ 874 778/ 900 799/ 924
259 268 W Y 666/ 774 688/ 800 709/ 824 731/ 850 752/ 874 774/ 900 795/ 924
260 269 W Y 662/ 774 684/ 800 705/ 824 727/ 850 747/ 874 770/ 900 790/ 924
V:28.09.2006

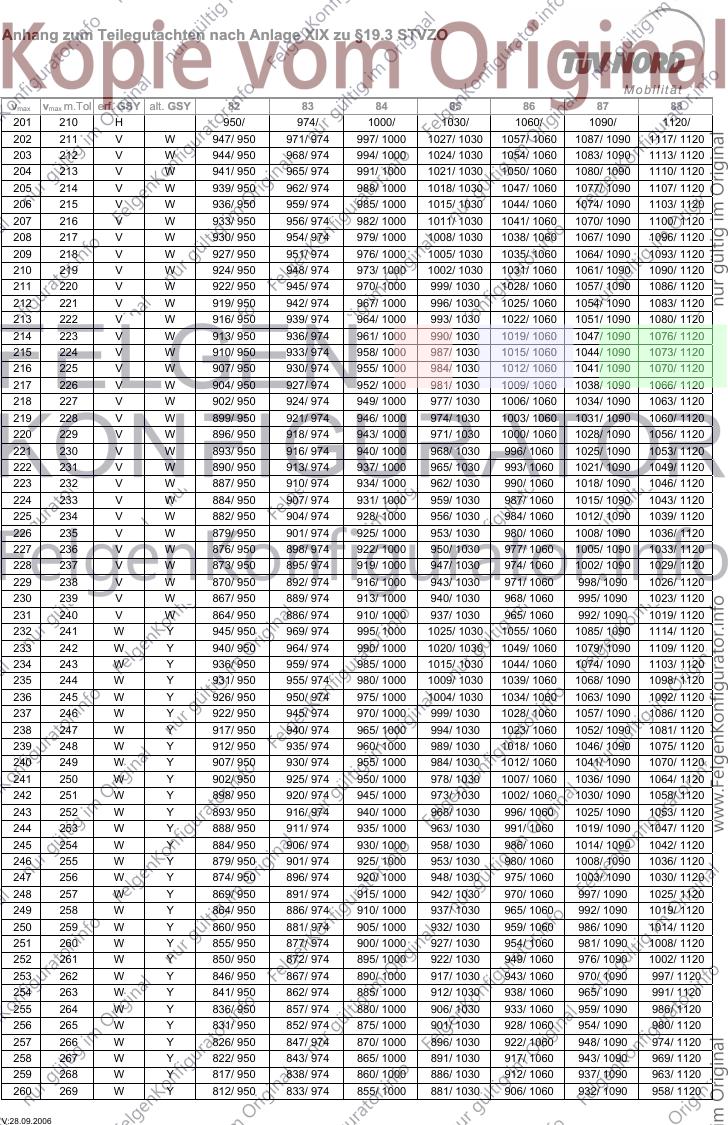

Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
vmax vmax m.Tol erf. GSY alt. GSY 82 83 84 85 86 87 88
201 210 H 950/ 974/ 1000/ 1030/ 1060/ 1090/ 1120/
202 211 V W 947/ 950 971/ 974 997/ 1000 1027/ 1030 1057/ 1060 1087/ 1090 1117/ 1120
203 212 V W 944/ 950 968/ 974 994/ 1000 1024/ 1030 1054/ 1060 1083/ 1090 1113/ 1120
204 213 V W 941/ 950 965/ 974 991/ 1000 1021/ 1030 1050/ 1060 1080/ 1090 1110/ 1120
205 214 V W 939/ 950 962/ 974 988/ 1000 1018/ 1030 1047/ 1060 1077/ 1090 1107/ 1120
206 215 V W 936/ 950 959/ 974 985/ 1000 1015/ 1030 1044/ 1060 1074/ 1090 1103/ 1120
207 216 V W 933/ 950 956/ 974 982/ 1000 1011/ 1030 1041/ 1060 1070/ 1090 1100/ 1120
208 217 V W 930/ 950 954/ 974 979/ 1000 1008/ 1030 1038/ 1060 1067/ 1090 1096/ 1120
209 218 V W 927/ 950 951/ 974 976/ 1000 1005/ 1030 1035/ 1060 1064/ 1090 1093/ 1120
210 219 V W 924/ 950 948/ 974 973/ 1000 1002/ 1030 1031/ 1060 1061/ 1090 1090/ 1120
211 220 V W 922/ 950 945/ 974 970/ 1000 999/ 1030 1028/ 1060 1057/ 1090 1086/ 1120
212 221 V W 919/ 950 942/ 974 967/ 1000 996/ 1030 1025/ 1060 1054/ 1090 1083/ 1120
213 222 V W 916/ 950 939/ 974 964/ 1000 993/ 1030 1022/ 1060 1051/ 1090 1080/ 1120
214 223 V W 913/ 950 936/ 974 961/ 1000 990/ 1030 1019/ 1060 1047/ 1090 1076/ 1120
215 224 V W 910/ 950 933/ 974 958/ 1000 987/ 1030 1015/ 1060 1044/ 1090 1073/ 1120
216 225 V W 907/ 950 930/ 974 955/ 1000 984/ 1030 1012/ 1060 1041/ 1090 1070/ 1120
217 226 V W 904/ 950 927/ 974 952/ 1000 981/ 1030 1009/ 1060 1038/ 1090 1066/ 1120
218 227 V W 902/ 950 924/ 974 949/ 1000 977/ 1030 1006/ 1060 1034/ 1090 1063/ 1120
219 228 V W 899/ 950 921/ 974 946/ 1000 974/ 1030 1003/ 1060 1031/ 1090 1060/ 1120
220 229 V W 896/ 950 918/ 974 943/ 1000 971/ 1030 1000/ 1060 1028/ 1090 1056/ 1120
221 230 V W 893/ 950 916/ 974 940/ 1000 968/ 1030 996/ 1060 1025/ 1090 1053/ 1120
222 231 V W 890/ 950 913/ 974 937/ 1000 965/ 1030 993/ 1060 1021/ 1090 1049/ 1120
223 232 V W 887/ 950 910/ 974 934/ 1000 962/ 1030 990/ 1060 1018/ 1090 1046/ 1120
224 233 V W 884/ 950 907/ 974 931/ 1000 959/ 1030 987/ 1060 1015/ 1090 1043/ 1120
225 234 V W 882/ 950 904/ 974 928/ 1000 956/ 1030 984/ 1060 1012/ 1090 1039/ 1120
226 235 V W 879/ 950 901/ 974 925/ 1000 953/ 1030 980/ 1060 1008/ 1090 1036/ 1120
227 236 V W 876/ 950 898/ 974 922/ 1000 950/ 1030 977/ 1060 1005/ 1090 1033/ 1120
228 237 V W 873/ 950 895/ 974 919/ 1000 947/ 1030 974/ 1060 1002/ 1090 1029/ 1120
229 238 V W 870/ 950 892/ 974 916/ 1000 943/ 1030 971/ 1060 998/ 1090 1026/ 1120
230 239 V W 867/ 950 889/ 974 913/ 1000 940/ 1030 968/ 1060 995/ 1090 1023/ 1120
231 240 V W 864/ 950 886/ 974 910/ 1000 937/ 1030 965/ 1060 992/ 1090 1019/ 1120
232 241 W Y 945/ 950 969/ 974 995/ 1000 1025/ 1030 1055/ 1060 1085/ 1090 1114/ 1120
233 242 W Y 940/ 950 964/ 974 990/ 1000 1020/ 1030 1049/ 1060 1079/ 1090 1109/ 1120
234 243 W Y 936/ 950 959/ 974 985/ 1000 1015/ 1030 1044/ 1060 1074/ 1090 1103/ 1120
235 244 W Y 931/ 950 955/ 974 980/ 1000 1009/ 1030 1039/ 1060 1068/ 1090 1098/ 1120
236 245 W Y 926/ 950 950/ 974 975/ 1000 1004/ 1030 1034/ 1060 1063/ 1090 1092/ 1120
237 246 W Y 922/ 950 945/ 974 970/ 1000 999/ 1030 1028/ 1060 1057/ 1090 1086/ 1120
238 247 W Y 917/ 950 940/ 974 965/ 1000 994/ 1030 1023/ 1060 1052/ 1090 1081/ 1120
239 248 W Y 912/ 950 935/ 974 960/ 1000 989/ 1030 1018/ 1060 1046/ 1090 1075/ 1120
240 249 W Y 907/ 950 930/ 974 955/ 1000 984/ 1030 1012/ 1060 1041/ 1090 1070/ 1120
241 250 W Y 902/ 950 925/ 974 950/ 1000 978/ 1030 1007/ 1060 1036/ 1090 1064/ 1120
242 251 W Y 898/ 950 920/ 974 945/ 1000 973/ 1030 1002/ 1060 1030/ 1090 1058/ 1120
243 252 W Y 893/ 950 916/ 974 940/ 1000 968/ 1030 996/ 1060 1025/ 1090 1053/ 1120
244 253 W Y 888/ 950 911/ 974 935/ 1000 963/ 1030 991/ 1060 1019/ 1090 1047/ 1120
245 254 W Y 884/ 950 906/ 974 930/ 1000 958/ 1030 986/ 1060 1014/ 1090 1042/ 1120
246 255 W Y 879/ 950 901/ 974 925/ 1000 953/ 1030 980/ 1060 1008/ 1090 1036/ 1120
247 256 W Y 874/ 950 896/ 974 920/ 1000 948/ 1030 975/ 1060 1003/ 1090 1030/ 1120
248 257 W Y 869/ 950 891/ 974 915/ 1000 942/ 1030 970/ 1060 997/ 1090 1025/ 1120
249 258 W Y 864/ 950 886/ 974 910/ 1000 937/ 1030 965/ 1060 992/ 1090 1019/ 1120
250 259 W Y 860/ 950 881/ 974 905/ 1000 932/ 1030 959/ 1060 986/ 1090 1014/ 1120
251 260 W Y 855/ 950 877/ 974 900/ 1000 927/ 1030 954/ 1060 981/ 1090 1008/ 1120
252 261 W Y 850/ 950 872/ 974 895/ 1000 922/ 1030 949/ 1060 976/ 1090 1002/ 1120
253 262 W Y 846/ 950 867/ 974 890/ 1000 917/ 1030 943/ 1060 970/ 1090 997/ 1120
254 263 W Y 841/ 950 862/ 974 885/ 1000 912/ 1030 938/ 1060 965/ 1090 991/ 1120
255 264 W Y 836/ 950 857/ 974 880/ 1000 906/ 1030 933/ 1060 959/ 1090 986/ 1120
256 265 W Y 831/ 950 852/ 974 875/ 1000 901/ 1030 928/ 1060 954/ 1090 980/ 1120
257 266 W Y 826/ 950 847/ 974 870/ 1000 896/ 1030 922/ 1060 948/ 1090 974/ 1120
258 267 W Y 822/ 950 843/ 974 865/ 1000 891/ 1030 917/ 1060 943/ 1090 969/ 1120
259 268 W Y 817/ 950 838/ 974 860/ 1000 886/ 1030 912/ 1060 937/ 1090 963/ 1120
260 269 W Y 812/ 950 833/ 974 855/ 1000 881/ 1030 906/ 1060 932/ 1090 958/ 1120
V:28.09.2006

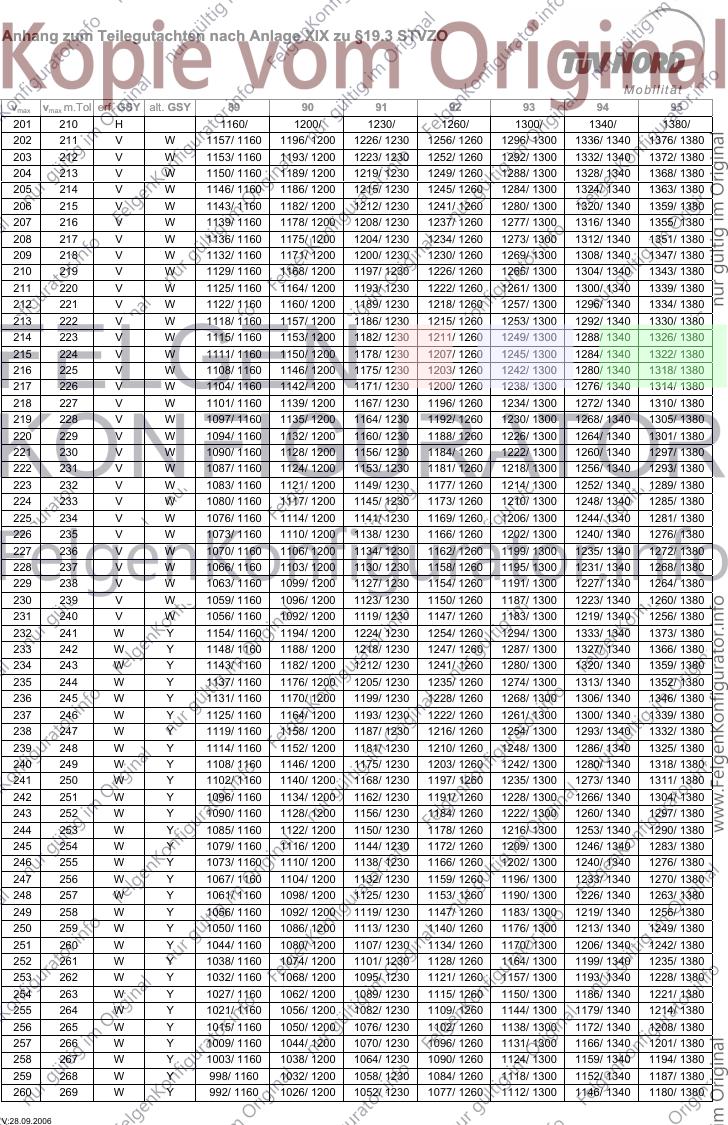

Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
vmax vmax m.Tol erf. GSY alt. GSY 89 90 91 92 93 94 95
201 210 H 1160/ 1200/ 1230/ 1260/ 1300/ 1340/ 1380/
202 211 V W 1157/ 1160 1196/ 1200 1226/ 1230 1256/ 1260 1296/ 1300 1336/ 1340 1376/ 1380
203 212 V W 1153/ 1160 1193/ 1200 1223/ 1230 1252/ 1260 1292/ 1300 1332/ 1340 1372/ 1380
204 213 V W 1150/ 1160 1189/ 1200 1219/ 1230 1249/ 1260 1288/ 1300 1328/ 1340 1368/ 1380
205 214 V W 1146/ 1160 1186/ 1200 1215/ 1230 1245/ 1260 1284/ 1300 1324/ 1340 1363/ 1380
206 215 V W 1143/ 1160 1182/ 1200 1212/ 1230 1241/ 1260 1280/ 1300 1320/ 1340 1359/ 1380
207 216 V W 1139/ 1160 1178/ 1200 1208/ 1230 1237/ 1260 1277/ 1300 1316/ 1340 1355/ 1380
208 217 V W 1136/ 1160 1175/ 1200 1204/ 1230 1234/ 1260 1273/ 1300 1312/ 1340 1351/ 1380
209 218 V W 1132/ 1160 1171/ 1200 1200/ 1230 1230/ 1260 1269/ 1300 1308/ 1340 1347/ 1380
210 219 V W 1129/ 1160 1168/ 1200 1197/ 1230 1226/ 1260 1265/ 1300 1304/ 1340 1343/ 1380
211 220 V W 1125/ 1160 1164/ 1200 1193/ 1230 1222/ 1260 1261/ 1300 1300/ 1340 1339/ 1380
212 221 V W 1122/ 1160 1160/ 1200 1189/ 1230 1218/ 1260 1257/ 1300 1296/ 1340 1334/ 1380
213 222 V W 1118/ 1160 1157/ 1200 1186/ 1230 1215/ 1260 1253/ 1300 1292/ 1340 1330/ 1380
214 223 V W 1115/ 1160 1153/ 1200 1182/ 1230 1211/ 1260 1249/ 1300 1288/ 1340 1326/ 1380
215 224 V W 1111/ 1160 1150/ 1200 1178/ 1230 1207/ 1260 1245/ 1300 1284/ 1340 1322/ 1380
216 225 V W 1108/ 1160 1146/ 1200 1175/ 1230 1203/ 1260 1242/ 1300 1280/ 1340 1318/ 1380
217 226 V W 1104/ 1160 1142/ 1200 1171/ 1230 1200/ 1260 1238/ 1300 1276/ 1340 1314/ 1380
218 227 V W 1101/ 1160 1139/ 1200 1167/ 1230 1196/ 1260 1234/ 1300 1272/ 1340 1310/ 1380
219 228 V W 1097/ 1160 1135/ 1200 1164/ 1230 1192/ 1260 1230/ 1300 1268/ 1340 1305/ 1380
220 229 V W 1094/ 1160 1132/ 1200 1160/ 1230 1188/ 1260 1226/ 1300 1264/ 1340 1301/ 1380
221 230 V W 1090/ 1160 1128/ 1200 1156/ 1230 1184/ 1260 1222/ 1300 1260/ 1340 1297/ 1380
222 231 V W 1087/ 1160 1124/ 1200 1153/ 1230 1181/ 1260 1218/ 1300 1256/ 1340 1293/ 1380
223 232 V W 1083/ 1160 1121/ 1200 1149/ 1230 1177/ 1260 1214/ 1300 1252/ 1340 1289/ 1380
224 233 V W 1080/ 1160 1117/ 1200 1145/ 1230 1173/ 1260 1210/ 1300 1248/ 1340 1285/ 1380
225 234 V W 1076/ 1160 1114/ 1200 1141/ 1230 1169/ 1260 1206/ 1300 1244/ 1340 1281/ 1380
226 235 V W 1073/ 1160 1110/ 1200 1138/ 1230 1166/ 1260 1202/ 1300 1240/ 1340 1276/ 1380
227 236 V W 1070/ 1160 1106/ 1200 1134/ 1230 1162/ 1260 1199/ 1300 1235/ 1340 1272/ 1380
228 237 V W 1066/ 1160 1103/ 1200 1130/ 1230 1158/ 1260 1195/ 1300 1231/ 1340 1268/ 1380
229 238 V W 1063/ 1160 1099/ 1200 1127/ 1230 1154/ 1260 1191/ 1300 1227/ 1340 1264/ 1380
230 239 V W 1059/ 1160 1096/ 1200 1123/ 1230 1150/ 1260 1187/ 1300 1223/ 1340 1260/ 1380
231 240 V W 1056/ 1160 1092/ 1200 1119/ 1230 1147/ 1260 1183/ 1300 1219/ 1340 1256/ 1380
232 241 W Y 1154/ 1160 1194/ 1200 1224/ 1230 1254/ 1260 1294/ 1300 1333/ 1340 1373/ 1380
233 242 W Y 1148/ 1160 1188/ 1200 1218/ 1230 1247/ 1260 1287/ 1300 1327/ 1340 1366/ 1380
234 243 W Y 1143/ 1160 1182/ 1200 1212/ 1230 1241/ 1260 1280/ 1300 1320/ 1340 1359/ 1380
235 244 W Y 1137/ 1160 1176/ 1200 1205/ 1230 1235/ 1260 1274/ 1300 1313/ 1340 1352/ 1380
236 245 W Y 1131/ 1160 1170/ 1200 1199/ 1230 1228/ 1260 1268/ 1300 1306/ 1340 1346/ 1380
237 246 W Y 1125/ 1160 1164/ 1200 1193/ 1230 1222/ 1260 1261/ 1300 1300/ 1340 1339/ 1380
238 247 W Y 1119/ 1160 1158/ 1200 1187/ 1230 1216/ 1260 1254/ 1300 1293/ 1340 1332/ 1380
239 248 W Y 1114/ 1160 1152/ 1200 1181/ 1230 1210/ 1260 1248/ 1300 1286/ 1340 1325/ 1380
240 249 W Y 1108/ 1160 1146/ 1200 1175/ 1230 1203/ 1260 1242/ 1300 1280/ 1340 1318/ 1380
241 250 W Y 1102/ 1160 1140/ 1200 1168/ 1230 1197/ 1260 1235/ 1300 1273/ 1340 1311/ 1380
242 251 W Y 1096/ 1160 1134/ 1200 1162/ 1230 1191/ 1260 1228/ 1300 1266/ 1340 1304/ 1380
243 252 W Y 1090/ 1160 1128/ 1200 1156/ 1230 1184/ 1260 1222/ 1300 1260/ 1340 1297/ 1380
244 253 W Y 1085/ 1160 1122/ 1200 1150/ 1230 1178/ 1260 1216/ 1300 1253/ 1340 1290/ 1380
245 254 W Y 1079/ 1160 1116/ 1200 1144/ 1230 1172/ 1260 1209/ 1300 1246/ 1340 1283/ 1380
246 255 W Y 1073/ 1160 1110/ 1200 1138/ 1230 1166/ 1260 1202/ 1300 1240/ 1340 1276/ 1380
247 256 W Y 1067/ 1160 1104/ 1200 1132/ 1230 1159/ 1260 1196/ 1300 1233/ 1340 1270/ 1380
248 257 W Y 1061/ 1160 1098/ 1200 1125/ 1230 1153/ 1260 1190/ 1300 1226/ 1340 1263/ 1380
249 258 W Y 1056/ 1160 1092/ 1200 1119/ 1230 1147/ 1260 1183/ 1300 1219/ 1340 1256/ 1380
250 259 W Y 1050/ 1160 1086/ 1200 1113/ 1230 1140/ 1260 1176/ 1300 1213/ 1340 1249/ 1380
251 260 W Y 1044/ 1160 1080/ 1200 1107/ 1230 1134/ 1260 1170/ 1300 1206/ 1340 1242/ 1380
252 261 W Y 1038/ 1160 1074/ 1200 1101/ 1230 1128/ 1260 1164/ 1300 1199/ 1340 1235/ 1380
253 262 W Y 1032/ 1160 1068/ 1200 1095/ 1230 1121/ 1260 1157/ 1300 1193/ 1340 1228/ 1380
254 263 W Y 1027/ 1160 1062/ 1200 1089/ 1230 1115/ 1260 1150/ 1300 1186/ 1340 1221/ 1380
255 264 W Y 1021/ 1160 1056/ 1200 1082/ 1230 1109/ 1260 1144/ 1300 1179/ 1340 1214/ 1380
256 265 W Y 1015/ 1160 1050/ 1200 1076/ 1230 1102/ 1260 1138/ 1300 1172/ 1340 1208/ 1380
257 266 W Y 1009/ 1160 1044/ 1200 1070/ 1230 1096/ 1260 1131/ 1300 1166/ 1340 1201/ 1380
258 267 W Y 1003/ 1160 1038/ 1200 1064/ 1230 1090/ 1260 1124/ 1300 1159/ 1340 1194/ 1380
259 268 W Y 998/ 1160 1032/ 1200 1058/ 1230 1084/ 1260 1118/ 1300 1152/ 1340 1187/ 1380
260 269 W Y 992/ 1160 1026/ 1200 1052/ 1230 1077/ 1260 1112/ 1300 1146/ 1340 1180/ 1380
V:28.09.2006

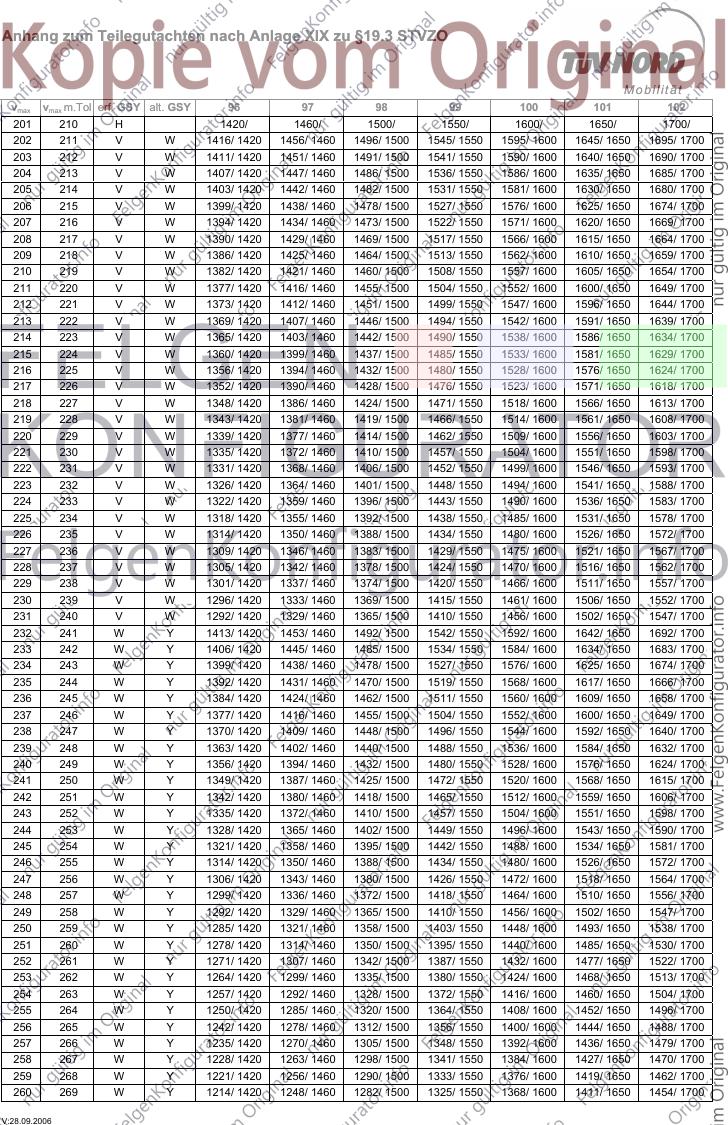

Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
vmax vmax m.Tol erf. GSY alt. GSY 96 97 98 99 100 101 102
201 210 H 1420/ 1460/ 1500/ 1550/ 1600/ 1650/ 1700/
202 211 V W 1416/ 1420 1456/ 1460 1496/ 1500 1545/ 1550 1595/ 1600 1645/ 1650 1695/ 1700
203 212 V W 1411/ 1420 1451/ 1460 1491/ 1500 1541/ 1550 1590/ 1600 1640/ 1650 1690/ 1700
204 213 V W 1407/ 1420 1447/ 1460 1486/ 1500 1536/ 1550 1586/ 1600 1635/ 1650 1685/ 1700
205 214 V W 1403/ 1420 1442/ 1460 1482/ 1500 1531/ 1550 1581/ 1600 1630/ 1650 1680/ 1700
206 215 V W 1399/ 1420 1438/ 1460 1478/ 1500 1527/ 1550 1576/ 1600 1625/ 1650 1674/ 1700
207 216 V W 1394/ 1420 1434/ 1460 1473/ 1500 1522/ 1550 1571/ 1600 1620/ 1650 1669/ 1700
208 217 V W 1390/ 1420 1429/ 1460 1469/ 1500 1517/ 1550 1566/ 1600 1615/ 1650 1664/ 1700
209 218 V W 1386/ 1420 1425/ 1460 1464/ 1500 1513/ 1550 1562/ 1600 1610/ 1650 1659/ 1700
210 219 V W 1382/ 1420 1421/ 1460 1460/ 1500 1508/ 1550 1557/ 1600 1605/ 1650 1654/ 1700
211 220 V W 1377/ 1420 1416/ 1460 1455/ 1500 1504/ 1550 1552/ 1600 1600/ 1650 1649/ 1700
212 221 V W 1373/ 1420 1412/ 1460 1451/ 1500 1499/ 1550 1547/ 1600 1596/ 1650 1644/ 1700
213 222 V W 1369/ 1420 1407/ 1460 1446/ 1500 1494/ 1550 1542/ 1600 1591/ 1650 1639/ 1700
214 223 V W 1365/ 1420 1403/ 1460 1442/ 1500 1490/ 1550 1538/ 1600 1586/ 1650 1634/ 1700
215 224 V W 1360/ 1420 1399/ 1460 1437/ 1500 1485/ 1550 1533/ 1600 1581/ 1650 1629/ 1700
216 225 V W 1356/ 1420 1394/ 1460 1432/ 1500 1480/ 1550 1528/ 1600 1576/ 1650 1624/ 1700
217 226 V W 1352/ 1420 1390/ 1460 1428/ 1500 1476/ 1550 1523/ 1600 1571/ 1650 1618/ 1700
218 227 V W 1348/ 1420 1386/ 1460 1424/ 1500 1471/ 1550 1518/ 1600 1566/ 1650 1613/ 1700
219 228 V W 1343/ 1420 1381/ 1460 1419/ 1500 1466/ 1550 1514/ 1600 1561/ 1650 1608/ 1700
220 229 V W 1339/ 1420 1377/ 1460 1414/ 1500 1462/ 1550 1509/ 1600 1556/ 1650 1603/ 1700
221 230 V W 1335/ 1420 1372/ 1460 1410/ 1500 1457/ 1550 1504/ 1600 1551/ 1650 1598/ 1700
222 231 V W 1331/ 1420 1368/ 1460 1406/ 1500 1452/ 1550 1499/ 1600 1546/ 1650 1593/ 1700
223 232 V W 1326/ 1420 1364/ 1460 1401/ 1500 1448/ 1550 1494/ 1600 1541/ 1650 1588/ 1700
224 233 V W 1322/ 1420 1359/ 1460 1396/ 1500 1443/ 1550 1490/ 1600 1536/ 1650 1583/ 1700
225 234 V W 1318/ 1420 1355/ 1460 1392/ 1500 1438/ 1550 1485/ 1600 1531/ 1650 1578/ 1700
226 235 V W 1314/ 1420 1350/ 1460 1388/ 1500 1434/ 1550 1480/ 1600 1526/ 1650 1572/ 1700
227 236 V W 1309/ 1420 1346/ 1460 1383/ 1500 1429/ 1550 1475/ 1600 1521/ 1650 1567/ 1700
228 237 V W 1305/ 1420 1342/ 1460 1378/ 1500 1424/ 1550 1470/ 1600 1516/ 1650 1562/ 1700
229 238 V W 1301/ 1420 1337/ 1460 1374/ 1500 1420/ 1550 1466/ 1600 1511/ 1650 1557/ 1700
230 239 V W 1296/ 1420 1333/ 1460 1369/ 1500 1415/ 1550 1461/ 1600 1506/ 1650 1552/ 1700
231 240 V W 1292/ 1420 1329/ 1460 1365/ 1500 1410/ 1550 1456/ 1600 1502/ 1650 1547/ 1700
232 241 W Y 1413/ 1420 1453/ 1460 1492/ 1500 1542/ 1550 1592/ 1600 1642/ 1650 1692/ 1700
233 242 W Y 1406/ 1420 1445/ 1460 1485/ 1500 1534/ 1550 1584/ 1600 1634/ 1650 1683/ 1700
234 243 W Y 1399/ 1420 1438/ 1460 1478/ 1500 1527/ 1550 1576/ 1600 1625/ 1650 1674/ 1700
235 244 W Y 1392/ 1420 1431/ 1460 1470/ 1500 1519/ 1550 1568/ 1600 1617/ 1650 1666/ 1700
236 245 W Y 1384/ 1420 1424/ 1460 1462/ 1500 1511/ 1550 1560/ 1600 1609/ 1650 1658/ 1700
237 246 W Y 1377/ 1420 1416/ 1460 1455/ 1500 1504/ 1550 1552/ 1600 1600/ 1650 1649/ 1700
238 247 W Y 1370/ 1420 1409/ 1460 1448/ 1500 1496/ 1550 1544/ 1600 1592/ 1650 1640/ 1700
239 248 W Y 1363/ 1420 1402/ 1460 1440/ 1500 1488/ 1550 1536/ 1600 1584/ 1650 1632/ 1700
240 249 W Y 1356/ 1420 1394/ 1460 1432/ 1500 1480/ 1550 1528/ 1600 1576/ 1650 1624/ 1700
241 250 W Y 1349/ 1420 1387/ 1460 1425/ 1500 1472/ 1550 1520/ 1600 1568/ 1650 1615/ 1700
242 251 W Y 1342/ 1420 1380/ 1460 1418/ 1500 1465/ 1550 1512/ 1600 1559/ 1650 1606/ 1700
243 252 W Y 1335/ 1420 1372/ 1460 1410/ 1500 1457/ 1550 1504/ 1600 1551/ 1650 1598/ 1700
244 253 W Y 1328/ 1420 1365/ 1460 1402/ 1500 1449/ 1550 1496/ 1600 1543/ 1650 1590/ 1700
245 254 W Y 1321/ 1420 1358/ 1460 1395/ 1500 1442/ 1550 1488/ 1600 1534/ 1650 1581/ 1700
246 255 W Y 1314/ 1420 1350/ 1460 1388/ 1500 1434/ 1550 1480/ 1600 1526/ 1650 1572/ 1700
247 256 W Y 1306/ 1420 1343/ 1460 1380/ 1500 1426/ 1550 1472/ 1600 1518/ 1650 1564/ 1700
248 257 W Y 1299/ 1420 1336/ 1460 1372/ 1500 1418/ 1550 1464/ 1600 1510/ 1650 1556/ 1700
249 258 W Y 1292/ 1420 1329/ 1460 1365/ 1500 1410/ 1550 1456/ 1600 1502/ 1650 1547/ 1700
250 259 W Y 1285/ 1420 1321/ 1460 1358/ 1500 1403/ 1550 1448/ 1600 1493/ 1650 1538/ 1700
251 260 W Y 1278/ 1420 1314/ 1460 1350/ 1500 1395/ 1550 1440/ 1600 1485/ 1650 1530/ 1700
252 261 W Y 1271/ 1420 1307/ 1460 1342/ 1500 1387/ 1550 1432/ 1600 1477/ 1650 1522/ 1700
253 262 W Y 1264/ 1420 1299/ 1460 1335/ 1500 1380/ 1550 1424/ 1600 1468/ 1650 1513/ 1700
254 263 W Y 1257/ 1420 1292/ 1460 1328/ 1500 1372/ 1550 1416/ 1600 1460/ 1650 1504/ 1700
255 264 W Y 1250/ 1420 1285/ 1460 1320/ 1500 1364/ 1550 1408/ 1600 1452/ 1650 1496/ 1700
256 265 W Y 1242/ 1420 1278/ 1460 1312/ 1500 1356/ 1550 1400/ 1600 1444/ 1650 1488/ 1700
257 266 W Y 1235/ 1420 1270/ 1460 1305/ 1500 1348/ 1550 1392/ 1600 1436/ 1650 1479/ 1700
258 267 W Y 1228/ 1420 1263/ 1460 1298/ 1500 1341/ 1550 1384/ 1600 1427/ 1650 1470/ 1700
259 268 W Y 1221/ 1420 1256/ 1460 1290/ 1500 1333/ 1550 1376/ 1600 1419/ 1650 1462/ 1700
260 269 W Y 1214/ 1420 1248/ 1460 1282/ 1500 1325/ 1550 1368/ 1600 1411/ 1650 1454/ 1700
V:28.09.2006
Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
Allgemeines zu Reifentragfähigkeiten
Für Reifen mit dem Geschwindigkeitssymbol V ist bei Höchstgeschwindigkeiten über 210 bis 240
km/h die maximale Reifentragfähigkeit von 100% bei 210 km/h bis 91% bei 240 km/h linear abneh-
mend zu ermitteln.
Für Reifen mit dem Geschwindigkeitssymbol W ist bei Höchstgeschwindigkeiten über 240 bis 270
km/h die maximale Reifentragfähigkeit von 100% bei 240 km/h bis 85% bei 270 km/h linear abneh-
mend zu ermitteln.
Für Reifen mit dem Geschwindigkeitssymbol Y ist bei Höchstgeschwindigkeiten über 270 bis 300
km/h die maximale Reifentragfähigkeit von 100% bei 270 km/h bis 85% bei 300 km/h linear abneh-
mend zu ermitteln.
Für Reifen mit der Geschwindigkeitsbezeichnung ZR ist bei Höchstgeschwindigkeiten bis 240 km/h
die zulässige Reifentragfähigkeit auf dem Reifen angegeben. Bei Geschwindigkeiten über 240 km/h
ist die zulässige Tragfähigkeit unter Angabe der am Fahrzeug auftretenden maximalen Sturzwerte
vom jeweiligen Reifenhersteller zu erfragen.
Reifen mit der zusätzlichen Kennzeichnung Reinforced (RF), Extra Load oder XL, bezeichnet Reifen
die für höhere Tragfähigkeiten als die der Standardausführungen ausgelegt sind. Die Beschriftung auf
dem Reifen kann wahlweise mit Reinforced, Extra Load oder XL erfolgen, entscheidend ist der zuge-
hörige Load Index bzw. bei ZR-Reifen die auf dem Reifen angegebene Tragfähigkeit. Die oben be-
schriebenen Tragfähigkeitsabschläge bleiben unberührt.
Ermittlung der erforderlichen Tragfähigkeitskennzahl (Lastindex (LI)) und des Ge-
schwindigkeitssymbol (GSY) der zu verwendendenden Reifen in Abhängigkeit von
Achslast und Höchstgeschwindigkeit
Ermittlung GSY/LI für Fahrzeuge bis 201 km/h Höchstgeschwindigkeit
Beispieldaten:
Fahrzeugdaten ermittelte Daten
Fahrzeugschein Zulassungsbescheini- erfd. LI /GSY
gung Teil I
Achslast Achse 1 Ziff 16 vorne Feld 8.1 1210 kg 91 H
Achslast Achse 2 Ziff 16 hinten Feld 8.2 1265 kg 93 H
Höchstgeschwindigkeit Ziff 6 Feld T 198 km/h
1. Die Tragfähigkeitskennzahl „LI“ ist grundsätzlich ausgehend von der Zeile mit dem „vmax“ Wert
201 abzulesen. Um den mindest erforderlichen Reifenlastindex für die gewählte Achse zu ermitteln,
gehe man in dieser Zeile bis zu dem Wert, der vor dem Schrägstrich steht, der gleich oder größer der
Achslast ist. Die im Spaltenkopf abzulesende Zahl ist die Tragfähigkeitskennzahl „LI“ für die gewählte
Achse. Für die Beispieldaten ergeben sich somit für Achse 1 ein LI-Wert von 91 und für Achse 2 ein
LI-Wert von 93.
Ableseweg für Achse 1 und 2:
Tragfähigkeitskennzahl (Lastindex) 90 91 92 93 94 95 96
vmax vmax m.Tol. erf. GSY alt. GSY
201 210 H 1200/ 1230/ 1260/ 1300/ 1340/ 1380/ 1420/
: : : : : : : : : : :
2. Das erforderliche Geschwindigkeitssymbol ist aufgrund der Höchstgeschwindigkeit laut Fahrzeug-
papieren aus folgender Tabelle aus der Spalte „erf. GSY“ abzulesen:
Höchstgeschwindigkeit in km/h erf. GSY
lt. Fahrzeugpapieren zzgl. Toleranz
bis 142 150 P
bis 152 160 Q
bis 162 170 R
bis 172 180 S
bis 182 190 T
bis 192 200 U
bis 201 210 H
Ein alternativen alt GSY / LI gibt es nur für Fahrzeuge mit einer Geschwindigkeit größer 201 km/h.
V:28.09.2006
Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
Für die Beispieldaten ergibt sich als erforderliches Geschwindigkeitssymbol “H“. Sofern bei der ge-
wählten Reifenkombination die Reifengröße an Achse 1 und 2 gleich ist, reicht es aus den „LI“ für
den Maximalwert der Achsen zu ermitteln. Für das Beispiel ergäbe sich der LI-Wert 93.
Sofern für die im Verwendungsbereich gewählte Reifengröße der ermittelte LI oder/und GSY nicht
verfügbar ist, kann diese Reifengröße nicht verwendet. Alternativ kann das Ableseverfahren durch
eine Reifenherstellerfreigabe ersetzt werden.
Ermittlung GSY/LI für Fahrzeuge über 201 km/h Höchstgeschwindigkeit
Beispieldaten:
Fahrzeugdaten ermittelte Daten
Fahrzeugschein Zulassungsbescheini- erfd. LI /GSY alt. LI/GSY
gung Teil I
Achslast Achse 1 Ziff 16 vorne Feld 8.1 1210 kg 94 V 91 W
Achslast Achse 2 Ziff 16 hinten Feld 8.2 1265 kg 96 V 93 W
Höchstgeschwindigkeit Ziff 6 Feld T 230 km/h
1. Mit der Höchstgeschwindigkeit, Ziff. 6 aus dem Fahrzeugschein bzw. Feld T der Zulassungsbe-
scheinigung Teil I, gehe man in die Spalte „vmax“ bis zu der Zeile, die den gleichen Wert für die
Höchstgeschwindigkeit enthält.
2. In dieser Zeile gehe nun bis zur Spalte „erf. GSY“ . Hier steht nun das mindest erforderliche Ge-
schwindigkeitssymbol „erf. GSY“ und sofern in der nächsten Spalte der gleichen Zeile eine weitere
Angabe steht, ist das das alternative Geschwindigkeitssymbol „alt. GSY“.
3. Um den mindest erforderlichen Reifenlastindex für die gewählte Achse zu ermitteln gehe man in
dieser Zeile weiter nach rechts bis zu dem Wert der vor dem Schrägstrich innerhalb einer Tabellen-
zelle steht, der gleich oder größer der Achslast ist. Die im Spaltenkopf dieser Spalte abzulesende
Zahl ist die Tragfähigkeitskennzahl „LI“ für die gewählte Achse.
4. Um den alternativen Reifenlastindex für die gewählte Achse zu ermitteln gehe man in der gleichen
Zeile links beginnend bis zu dem Wert der hinter dem Schrägstrich innerhalb einer Tabellenzelle
steht, der gleich oder größer der Achslast ist. Die jetzt im Spaltenkopf abzulesende Zahl ist die alter-
native Tragfähigkeitskennzahl LI für die gewählte Achse.
Ableseweg für Achse 1 :
Tragfähigkeitskennzahl (Lastindex) → 90 91 92 93 94 95 96
vmax vmax m.Tol. erf. GSY alt. GSY
201 210 H 1200/ 1230/ 1260/ 1300/ 1340/ 1380/ 1420/
: : : : : : : : : : :
229 238 V W 1099/1200 1127/1230 1154/1260 1191/1300 1227/1340 1264/1380 1301/1420
230 239 V W 1096/1200 1123/1230 1150/1260 1187/1300 1223/1340 1260/1380 1296/1420
231 240 V W 1092/1200 1119/1230 1147/1260 1183/130 1219/1340 1256/1380 1292/1420
Ableseweg für Achse 2 :
Tragfähigkeitskennzahl (Lastindex) → 90 91 92 93 94 95 96
vmax vmax m.Tol. erf. GSY alt. GSY
201 210 H 1200/ 1230/ 1260/ 1300/ 1340/ 1380/ 1420/
: : : : : : : : : : :
229 238 V W 1099/1200 1127/1230 1154/1260 1191/1300 1227/1340 1264/1380 1301/1420
230 239 V W 1096/1200 1123/1230 1150/1260 1187/1300 1223/1340 1260/1380 1296/1420
231 240 V W 1092/1200 1119/1230 1147/1260 1183/130 1219/1340 1256/1380 1292/1420
Sofern bei der gewählten Reifenkombination die Reifengröße an Achse 1 und 2 gleich ist, reicht es
aus, den „LI“ für den Maximalwert der Achsen zu ermitteln. Für das Beispiel ergäben sich der LI-Wert
96 für den GSY V, bzw. bei alternativem GSY W der LI-Wert 93.
Sofern für die im Verwendungsbereich gewählte Reifengröße der ermittelte LI oder/und GSY nicht
verfügbar ist, kann diese Reifengröße nicht verwendet. Alternativ kann das Ableseverfahren durch
eine Reifenherstellerfreigabe ersetzt werden.
V:28.09.2006
Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
vmax vmax m.Tol erf. GSY alt. GSY 75 76 77 78 79 80 81
201 210 H 774/ 800/ 824/ 850/ 874/ 900/ 924/
202 211 V W 772/ 774 798/ 800 822/ 824 847/ 850 871/ 874 897/ 900 921/ 924
203 212 V W 769/ 774 795/ 800 819/ 824 845/ 850 869/ 874 895/ 900 918/ 924
204 213 V W 767/ 774 793/ 800 817/ 824 842/ 850 866/ 874 892/ 900 916/ 924
205 214 V W 765/ 774 790/ 800 814/ 824 840/ 850 864/ 874 889/ 900 913/ 924
206 215 V W 762/ 774 788/ 800 812/ 824 837/ 850 861/ 874 886/ 900 910/ 924
207 216 V W 760/ 774 786/ 800 809/ 824 835/ 850 858/ 874 884/ 900 907/ 924
208 217 V W 758/ 774 783/ 800 807/ 824 832/ 850 856/ 874 881/ 900 905/ 924
209 218 V W 755/ 774 781/ 800 804/ 824 830/ 850 853/ 874 878/ 900 902/ 924
210 219 V W 753/ 774 778/ 800 802/ 824 827/ 850 850/ 874 876/ 900 899/ 924
211 220 V W 751/ 774 776/ 800 799/ 824 824/ 850 848/ 874 873/ 900 896/ 924
212 221 V W 748/ 774 774/ 800 797/ 824 822/ 850 845/ 874 870/ 900 894/ 924
213 222 V W 746/ 774 771/ 800 794/ 824 819/ 850 843/ 874 868/ 900 891/ 924
214 223 V W 744/ 774 769/ 800 792/ 824 817/ 850 840/ 874 865/ 900 888/ 924
215 224 V W 741/ 774 766/ 800 789/ 824 814/ 850 837/ 874 862/ 900 885/ 924
216 225 V W 739/ 774 764/ 800 787/ 824 812/ 850 835/ 874 860/ 900 882/ 924
217 226 V W 737/ 774 762/ 800 784/ 824 809/ 850 832/ 874 857/ 900 880/ 924
218 227 V W 735/ 774 759/ 800 782/ 824 807/ 850 829/ 874 854/ 900 877/ 924
219 228 V W 732/ 774 757/ 800 780/ 824 804/ 850 827/ 874 851/ 900 874/ 924
220 229 V W 730/ 774 754/ 800 777/ 824 802/ 850 824/ 874 849/ 900 871/ 924
221 230 V W 728/ 774 752/ 800 775/ 824 799/ 850 822/ 874 846/ 900 869/ 924
222 231 V W 725/ 774 750/ 800 772/ 824 796/ 850 819/ 874 843/ 900 866/ 924
223 232 V W 723/ 774 747/ 800 770/ 824 794/ 850 816/ 874 841/ 900 863/ 924
224 233 V W 721/ 774 745/ 800 767/ 824 791/ 850 814/ 874 838/ 900 860/ 924
225 234 V W 718/ 774 742/ 800 765/ 824 789/ 850 811/ 874 835/ 900 857/ 924
226 235 V W 716/ 774 740/ 800 762/ 824 786/ 850 808/ 874 832/ 900 855/ 924
227 236 V W 714/ 774 738/ 800 760/ 824 784/ 850 806/ 874 830/ 900 852/ 924
228 237 V W 711/ 774 735/ 800 757/ 824 781/ 850 803/ 874 827/ 900 849/ 924
229 238 V W 709/ 774 733/ 800 755/ 824 779/ 850 801/ 874 824/ 900 846/ 924
230 239 V W 707/ 774 730/ 800 752/ 824 776/ 850 798/ 874 822/ 900 844/ 924
231 240 V W 704/ 774 728/ 800 750/ 824 774/ 850 795/ 874 819/ 900 841/ 924
232 241 W Y 770/ 774 796/ 800 820/ 824 846/ 850 870/ 874 896/ 900 919/ 924
233 242 W Y 766/ 774 792/ 800 816/ 824 842/ 850 865/ 874 891/ 900 915/ 924
234 243 W Y 762/ 774 788/ 800 812/ 824 837/ 850 861/ 874 886/ 900 910/ 924
235 244 W Y 759/ 774 784/ 800 808/ 824 833/ 850 857/ 874 882/ 900 906/ 924
236 245 W Y 755/ 774 780/ 800 803/ 824 829/ 850 852/ 874 878/ 900 901/ 924
237 246 W Y 751/ 774 776/ 800 799/ 824 824/ 850 848/ 874 873/ 900 896/ 924
238 247 W Y 747/ 774 772/ 800 795/ 824 820/ 850 843/ 874 868/ 900 892/ 924
239 248 W Y 743/ 774 768/ 800 791/ 824 816/ 850 839/ 874 864/ 900 887/ 924
240 249 W Y 739/ 774 764/ 800 787/ 824 812/ 850 835/ 874 860/ 900 882/ 924
241 250 W Y 735/ 774 760/ 800 783/ 824 808/ 850 830/ 874 855/ 900 878/ 924
242 251 W Y 731/ 774 756/ 800 779/ 824 803/ 850 826/ 874 850/ 900 873/ 924
243 252 W Y 728/ 774 752/ 800 775/ 824 799/ 850 822/ 874 846/ 900 869/ 924
244 253 W Y 724/ 774 748/ 800 770/ 824 795/ 850 817/ 874 842/ 900 864/ 924
245 254 W Y 720/ 774 744/ 800 766/ 824 790/ 850 813/ 874 837/ 900 859/ 924
246 255 W Y 716/ 774 740/ 800 762/ 824 786/ 850 808/ 874 832/ 900 855/ 924
247 256 W Y 712/ 774 736/ 800 758/ 824 782/ 850 804/ 874 828/ 900 850/ 924
248 257 W Y 708/ 774 732/ 800 754/ 824 778/ 850 800/ 874 824/ 900 845/ 924
249 258 W Y 704/ 774 728/ 800 750/ 824 774/ 850 795/ 874 819/ 900 841/ 924
250 259 W Y 700/ 774 724/ 800 746/ 824 769/ 850 791/ 874 814/ 900 836/ 924
251 260 W Y 697/ 774 720/ 800 742/ 824 765/ 850 787/ 874 810/ 900 832/ 924
252 261 W Y 693/ 774 716/ 800 737/ 824 761/ 850 782/ 874 806/ 900 827/ 924
253 262 W Y 689/ 774 712/ 800 733/ 824 756/ 850 778/ 874 801/ 900 822/ 924
254 263 W Y 685/ 774 708/ 800 729/ 824 752/ 850 773/ 874 796/ 900 818/ 924
255 264 W Y 681/ 774 704/ 800 725/ 824 748/ 850 769/ 874 792/ 900 813/ 924
256 265 W Y 677/ 774 700/ 800 721/ 824 744/ 850 765/ 874 788/ 900 808/ 924
257 266 W Y 673/ 774 696/ 800 717/ 824 740/ 850 760/ 874 783/ 900 804/ 924
258 267 W Y 670/ 774 692/ 800 713/ 824 735/ 850 756/ 874 778/ 900 799/ 924
259 268 W Y 666/ 774 688/ 800 709/ 824 731/ 850 752/ 874 774/ 900 795/ 924
260 269 W Y 662/ 774 684/ 800 705/ 824 727/ 850 747/ 874 770/ 900 790/ 924
V:28.09.2006
Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
vmax vmax m.Tol erf. GSY alt. GSY 82 83 84 85 86 87 88
201 210 H 950/ 974/ 1000/ 1030/ 1060/ 1090/ 1120/
202 211 V W 947/ 950 971/ 974 997/ 1000 1027/ 1030 1057/ 1060 1087/ 1090 1117/ 1120
203 212 V W 944/ 950 968/ 974 994/ 1000 1024/ 1030 1054/ 1060 1083/ 1090 1113/ 1120
204 213 V W 941/ 950 965/ 974 991/ 1000 1021/ 1030 1050/ 1060 1080/ 1090 1110/ 1120
205 214 V W 939/ 950 962/ 974 988/ 1000 1018/ 1030 1047/ 1060 1077/ 1090 1107/ 1120
206 215 V W 936/ 950 959/ 974 985/ 1000 1015/ 1030 1044/ 1060 1074/ 1090 1103/ 1120
207 216 V W 933/ 950 956/ 974 982/ 1000 1011/ 1030 1041/ 1060 1070/ 1090 1100/ 1120
208 217 V W 930/ 950 954/ 974 979/ 1000 1008/ 1030 1038/ 1060 1067/ 1090 1096/ 1120
209 218 V W 927/ 950 951/ 974 976/ 1000 1005/ 1030 1035/ 1060 1064/ 1090 1093/ 1120
210 219 V W 924/ 950 948/ 974 973/ 1000 1002/ 1030 1031/ 1060 1061/ 1090 1090/ 1120
211 220 V W 922/ 950 945/ 974 970/ 1000 999/ 1030 1028/ 1060 1057/ 1090 1086/ 1120
212 221 V W 919/ 950 942/ 974 967/ 1000 996/ 1030 1025/ 1060 1054/ 1090 1083/ 1120
213 222 V W 916/ 950 939/ 974 964/ 1000 993/ 1030 1022/ 1060 1051/ 1090 1080/ 1120
214 223 V W 913/ 950 936/ 974 961/ 1000 990/ 1030 1019/ 1060 1047/ 1090 1076/ 1120
215 224 V W 910/ 950 933/ 974 958/ 1000 987/ 1030 1015/ 1060 1044/ 1090 1073/ 1120
216 225 V W 907/ 950 930/ 974 955/ 1000 984/ 1030 1012/ 1060 1041/ 1090 1070/ 1120
217 226 V W 904/ 950 927/ 974 952/ 1000 981/ 1030 1009/ 1060 1038/ 1090 1066/ 1120
218 227 V W 902/ 950 924/ 974 949/ 1000 977/ 1030 1006/ 1060 1034/ 1090 1063/ 1120
219 228 V W 899/ 950 921/ 974 946/ 1000 974/ 1030 1003/ 1060 1031/ 1090 1060/ 1120
220 229 V W 896/ 950 918/ 974 943/ 1000 971/ 1030 1000/ 1060 1028/ 1090 1056/ 1120
221 230 V W 893/ 950 916/ 974 940/ 1000 968/ 1030 996/ 1060 1025/ 1090 1053/ 1120
222 231 V W 890/ 950 913/ 974 937/ 1000 965/ 1030 993/ 1060 1021/ 1090 1049/ 1120
223 232 V W 887/ 950 910/ 974 934/ 1000 962/ 1030 990/ 1060 1018/ 1090 1046/ 1120
224 233 V W 884/ 950 907/ 974 931/ 1000 959/ 1030 987/ 1060 1015/ 1090 1043/ 1120
225 234 V W 882/ 950 904/ 974 928/ 1000 956/ 1030 984/ 1060 1012/ 1090 1039/ 1120
226 235 V W 879/ 950 901/ 974 925/ 1000 953/ 1030 980/ 1060 1008/ 1090 1036/ 1120
227 236 V W 876/ 950 898/ 974 922/ 1000 950/ 1030 977/ 1060 1005/ 1090 1033/ 1120
228 237 V W 873/ 950 895/ 974 919/ 1000 947/ 1030 974/ 1060 1002/ 1090 1029/ 1120
229 238 V W 870/ 950 892/ 974 916/ 1000 943/ 1030 971/ 1060 998/ 1090 1026/ 1120
230 239 V W 867/ 950 889/ 974 913/ 1000 940/ 1030 968/ 1060 995/ 1090 1023/ 1120
231 240 V W 864/ 950 886/ 974 910/ 1000 937/ 1030 965/ 1060 992/ 1090 1019/ 1120
232 241 W Y 945/ 950 969/ 974 995/ 1000 1025/ 1030 1055/ 1060 1085/ 1090 1114/ 1120
233 242 W Y 940/ 950 964/ 974 990/ 1000 1020/ 1030 1049/ 1060 1079/ 1090 1109/ 1120
234 243 W Y 936/ 950 959/ 974 985/ 1000 1015/ 1030 1044/ 1060 1074/ 1090 1103/ 1120
235 244 W Y 931/ 950 955/ 974 980/ 1000 1009/ 1030 1039/ 1060 1068/ 1090 1098/ 1120
236 245 W Y 926/ 950 950/ 974 975/ 1000 1004/ 1030 1034/ 1060 1063/ 1090 1092/ 1120
237 246 W Y 922/ 950 945/ 974 970/ 1000 999/ 1030 1028/ 1060 1057/ 1090 1086/ 1120
238 247 W Y 917/ 950 940/ 974 965/ 1000 994/ 1030 1023/ 1060 1052/ 1090 1081/ 1120
239 248 W Y 912/ 950 935/ 974 960/ 1000 989/ 1030 1018/ 1060 1046/ 1090 1075/ 1120
240 249 W Y 907/ 950 930/ 974 955/ 1000 984/ 1030 1012/ 1060 1041/ 1090 1070/ 1120
241 250 W Y 902/ 950 925/ 974 950/ 1000 978/ 1030 1007/ 1060 1036/ 1090 1064/ 1120
242 251 W Y 898/ 950 920/ 974 945/ 1000 973/ 1030 1002/ 1060 1030/ 1090 1058/ 1120
243 252 W Y 893/ 950 916/ 974 940/ 1000 968/ 1030 996/ 1060 1025/ 1090 1053/ 1120
244 253 W Y 888/ 950 911/ 974 935/ 1000 963/ 1030 991/ 1060 1019/ 1090 1047/ 1120
245 254 W Y 884/ 950 906/ 974 930/ 1000 958/ 1030 986/ 1060 1014/ 1090 1042/ 1120
246 255 W Y 879/ 950 901/ 974 925/ 1000 953/ 1030 980/ 1060 1008/ 1090 1036/ 1120
247 256 W Y 874/ 950 896/ 974 920/ 1000 948/ 1030 975/ 1060 1003/ 1090 1030/ 1120
248 257 W Y 869/ 950 891/ 974 915/ 1000 942/ 1030 970/ 1060 997/ 1090 1025/ 1120
249 258 W Y 864/ 950 886/ 974 910/ 1000 937/ 1030 965/ 1060 992/ 1090 1019/ 1120
250 259 W Y 860/ 950 881/ 974 905/ 1000 932/ 1030 959/ 1060 986/ 1090 1014/ 1120
251 260 W Y 855/ 950 877/ 974 900/ 1000 927/ 1030 954/ 1060 981/ 1090 1008/ 1120
252 261 W Y 850/ 950 872/ 974 895/ 1000 922/ 1030 949/ 1060 976/ 1090 1002/ 1120
253 262 W Y 846/ 950 867/ 974 890/ 1000 917/ 1030 943/ 1060 970/ 1090 997/ 1120
254 263 W Y 841/ 950 862/ 974 885/ 1000 912/ 1030 938/ 1060 965/ 1090 991/ 1120
255 264 W Y 836/ 950 857/ 974 880/ 1000 906/ 1030 933/ 1060 959/ 1090 986/ 1120
256 265 W Y 831/ 950 852/ 974 875/ 1000 901/ 1030 928/ 1060 954/ 1090 980/ 1120
257 266 W Y 826/ 950 847/ 974 870/ 1000 896/ 1030 922/ 1060 948/ 1090 974/ 1120
258 267 W Y 822/ 950 843/ 974 865/ 1000 891/ 1030 917/ 1060 943/ 1090 969/ 1120
259 268 W Y 817/ 950 838/ 974 860/ 1000 886/ 1030 912/ 1060 937/ 1090 963/ 1120
260 269 W Y 812/ 950 833/ 974 855/ 1000 881/ 1030 906/ 1060 932/ 1090 958/ 1120
V:28.09.2006
Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
vmax vmax m.Tol erf. GSY alt. GSY 89 90 91 92 93 94 95
201 210 H 1160/ 1200/ 1230/ 1260/ 1300/ 1340/ 1380/
202 211 V W 1157/ 1160 1196/ 1200 1226/ 1230 1256/ 1260 1296/ 1300 1336/ 1340 1376/ 1380
203 212 V W 1153/ 1160 1193/ 1200 1223/ 1230 1252/ 1260 1292/ 1300 1332/ 1340 1372/ 1380
204 213 V W 1150/ 1160 1189/ 1200 1219/ 1230 1249/ 1260 1288/ 1300 1328/ 1340 1368/ 1380
205 214 V W 1146/ 1160 1186/ 1200 1215/ 1230 1245/ 1260 1284/ 1300 1324/ 1340 1363/ 1380
206 215 V W 1143/ 1160 1182/ 1200 1212/ 1230 1241/ 1260 1280/ 1300 1320/ 1340 1359/ 1380
207 216 V W 1139/ 1160 1178/ 1200 1208/ 1230 1237/ 1260 1277/ 1300 1316/ 1340 1355/ 1380
208 217 V W 1136/ 1160 1175/ 1200 1204/ 1230 1234/ 1260 1273/ 1300 1312/ 1340 1351/ 1380
209 218 V W 1132/ 1160 1171/ 1200 1200/ 1230 1230/ 1260 1269/ 1300 1308/ 1340 1347/ 1380
210 219 V W 1129/ 1160 1168/ 1200 1197/ 1230 1226/ 1260 1265/ 1300 1304/ 1340 1343/ 1380
211 220 V W 1125/ 1160 1164/ 1200 1193/ 1230 1222/ 1260 1261/ 1300 1300/ 1340 1339/ 1380
212 221 V W 1122/ 1160 1160/ 1200 1189/ 1230 1218/ 1260 1257/ 1300 1296/ 1340 1334/ 1380
213 222 V W 1118/ 1160 1157/ 1200 1186/ 1230 1215/ 1260 1253/ 1300 1292/ 1340 1330/ 1380
214 223 V W 1115/ 1160 1153/ 1200 1182/ 1230 1211/ 1260 1249/ 1300 1288/ 1340 1326/ 1380
215 224 V W 1111/ 1160 1150/ 1200 1178/ 1230 1207/ 1260 1245/ 1300 1284/ 1340 1322/ 1380
216 225 V W 1108/ 1160 1146/ 1200 1175/ 1230 1203/ 1260 1242/ 1300 1280/ 1340 1318/ 1380
217 226 V W 1104/ 1160 1142/ 1200 1171/ 1230 1200/ 1260 1238/ 1300 1276/ 1340 1314/ 1380
218 227 V W 1101/ 1160 1139/ 1200 1167/ 1230 1196/ 1260 1234/ 1300 1272/ 1340 1310/ 1380
219 228 V W 1097/ 1160 1135/ 1200 1164/ 1230 1192/ 1260 1230/ 1300 1268/ 1340 1305/ 1380
220 229 V W 1094/ 1160 1132/ 1200 1160/ 1230 1188/ 1260 1226/ 1300 1264/ 1340 1301/ 1380
221 230 V W 1090/ 1160 1128/ 1200 1156/ 1230 1184/ 1260 1222/ 1300 1260/ 1340 1297/ 1380
222 231 V W 1087/ 1160 1124/ 1200 1153/ 1230 1181/ 1260 1218/ 1300 1256/ 1340 1293/ 1380
223 232 V W 1083/ 1160 1121/ 1200 1149/ 1230 1177/ 1260 1214/ 1300 1252/ 1340 1289/ 1380
224 233 V W 1080/ 1160 1117/ 1200 1145/ 1230 1173/ 1260 1210/ 1300 1248/ 1340 1285/ 1380
225 234 V W 1076/ 1160 1114/ 1200 1141/ 1230 1169/ 1260 1206/ 1300 1244/ 1340 1281/ 1380
226 235 V W 1073/ 1160 1110/ 1200 1138/ 1230 1166/ 1260 1202/ 1300 1240/ 1340 1276/ 1380
227 236 V W 1070/ 1160 1106/ 1200 1134/ 1230 1162/ 1260 1199/ 1300 1235/ 1340 1272/ 1380
228 237 V W 1066/ 1160 1103/ 1200 1130/ 1230 1158/ 1260 1195/ 1300 1231/ 1340 1268/ 1380
229 238 V W 1063/ 1160 1099/ 1200 1127/ 1230 1154/ 1260 1191/ 1300 1227/ 1340 1264/ 1380
230 239 V W 1059/ 1160 1096/ 1200 1123/ 1230 1150/ 1260 1187/ 1300 1223/ 1340 1260/ 1380
231 240 V W 1056/ 1160 1092/ 1200 1119/ 1230 1147/ 1260 1183/ 1300 1219/ 1340 1256/ 1380
232 241 W Y 1154/ 1160 1194/ 1200 1224/ 1230 1254/ 1260 1294/ 1300 1333/ 1340 1373/ 1380
233 242 W Y 1148/ 1160 1188/ 1200 1218/ 1230 1247/ 1260 1287/ 1300 1327/ 1340 1366/ 1380
234 243 W Y 1143/ 1160 1182/ 1200 1212/ 1230 1241/ 1260 1280/ 1300 1320/ 1340 1359/ 1380
235 244 W Y 1137/ 1160 1176/ 1200 1205/ 1230 1235/ 1260 1274/ 1300 1313/ 1340 1352/ 1380
236 245 W Y 1131/ 1160 1170/ 1200 1199/ 1230 1228/ 1260 1268/ 1300 1306/ 1340 1346/ 1380
237 246 W Y 1125/ 1160 1164/ 1200 1193/ 1230 1222/ 1260 1261/ 1300 1300/ 1340 1339/ 1380
238 247 W Y 1119/ 1160 1158/ 1200 1187/ 1230 1216/ 1260 1254/ 1300 1293/ 1340 1332/ 1380
239 248 W Y 1114/ 1160 1152/ 1200 1181/ 1230 1210/ 1260 1248/ 1300 1286/ 1340 1325/ 1380
240 249 W Y 1108/ 1160 1146/ 1200 1175/ 1230 1203/ 1260 1242/ 1300 1280/ 1340 1318/ 1380
241 250 W Y 1102/ 1160 1140/ 1200 1168/ 1230 1197/ 1260 1235/ 1300 1273/ 1340 1311/ 1380
242 251 W Y 1096/ 1160 1134/ 1200 1162/ 1230 1191/ 1260 1228/ 1300 1266/ 1340 1304/ 1380
243 252 W Y 1090/ 1160 1128/ 1200 1156/ 1230 1184/ 1260 1222/ 1300 1260/ 1340 1297/ 1380
244 253 W Y 1085/ 1160 1122/ 1200 1150/ 1230 1178/ 1260 1216/ 1300 1253/ 1340 1290/ 1380
245 254 W Y 1079/ 1160 1116/ 1200 1144/ 1230 1172/ 1260 1209/ 1300 1246/ 1340 1283/ 1380
246 255 W Y 1073/ 1160 1110/ 1200 1138/ 1230 1166/ 1260 1202/ 1300 1240/ 1340 1276/ 1380
247 256 W Y 1067/ 1160 1104/ 1200 1132/ 1230 1159/ 1260 1196/ 1300 1233/ 1340 1270/ 1380
248 257 W Y 1061/ 1160 1098/ 1200 1125/ 1230 1153/ 1260 1190/ 1300 1226/ 1340 1263/ 1380
249 258 W Y 1056/ 1160 1092/ 1200 1119/ 1230 1147/ 1260 1183/ 1300 1219/ 1340 1256/ 1380
250 259 W Y 1050/ 1160 1086/ 1200 1113/ 1230 1140/ 1260 1176/ 1300 1213/ 1340 1249/ 1380
251 260 W Y 1044/ 1160 1080/ 1200 1107/ 1230 1134/ 1260 1170/ 1300 1206/ 1340 1242/ 1380
252 261 W Y 1038/ 1160 1074/ 1200 1101/ 1230 1128/ 1260 1164/ 1300 1199/ 1340 1235/ 1380
253 262 W Y 1032/ 1160 1068/ 1200 1095/ 1230 1121/ 1260 1157/ 1300 1193/ 1340 1228/ 1380
254 263 W Y 1027/ 1160 1062/ 1200 1089/ 1230 1115/ 1260 1150/ 1300 1186/ 1340 1221/ 1380
255 264 W Y 1021/ 1160 1056/ 1200 1082/ 1230 1109/ 1260 1144/ 1300 1179/ 1340 1214/ 1380
256 265 W Y 1015/ 1160 1050/ 1200 1076/ 1230 1102/ 1260 1138/ 1300 1172/ 1340 1208/ 1380
257 266 W Y 1009/ 1160 1044/ 1200 1070/ 1230 1096/ 1260 1131/ 1300 1166/ 1340 1201/ 1380
258 267 W Y 1003/ 1160 1038/ 1200 1064/ 1230 1090/ 1260 1124/ 1300 1159/ 1340 1194/ 1380
259 268 W Y 998/ 1160 1032/ 1200 1058/ 1230 1084/ 1260 1118/ 1300 1152/ 1340 1187/ 1380
260 269 W Y 992/ 1160 1026/ 1200 1052/ 1230 1077/ 1260 1112/ 1300 1146/ 1340 1180/ 1380
V:28.09.2006

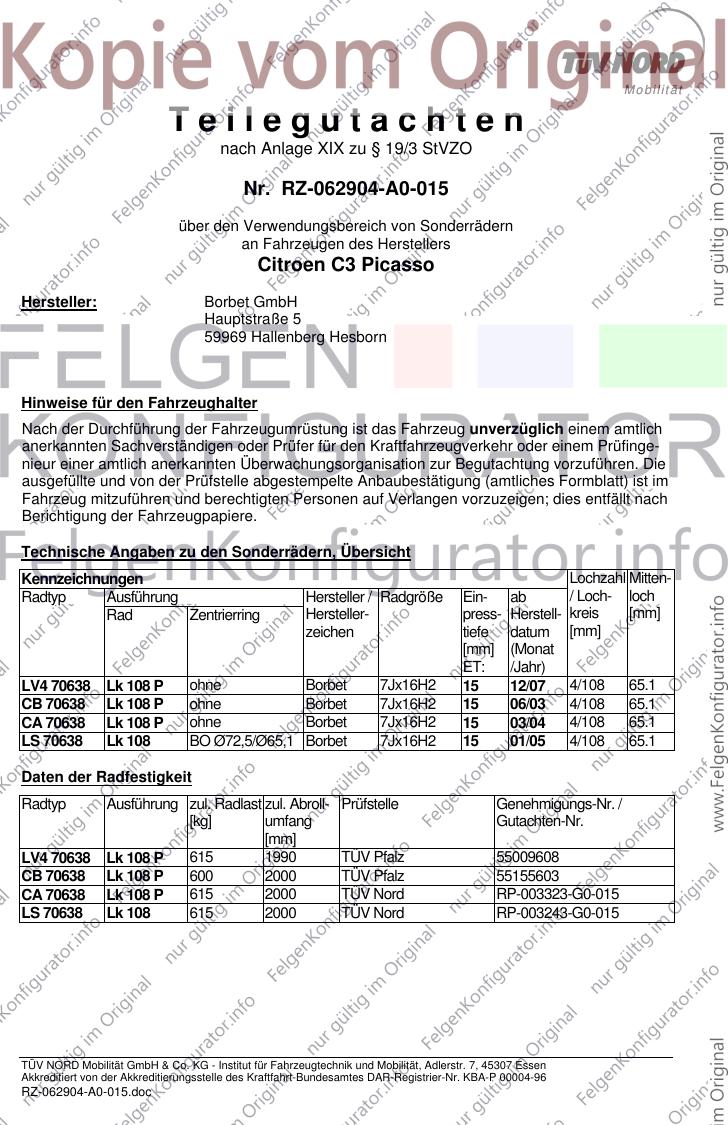

Mobilität
Teilegutachten
nach Anlage XIX zu § 19/3 StVZO
Nr. RZ-062904-A0-015
über den Verwendungsbereich von Sonderrädern
an Fahrzeugen des Herstellers
Citroen C3 Picasso
Hersteller: Borbet GmbH
Hauptstraße 5
59969 Hallenberg Hesborn
Hinweise für den Fahrzeughalter
Nach der Durchführung der Fahrzeugumrüstung ist das Fahrzeug unverzüglich einem amtlich
anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einem Prüfinge-
nieur einer amtlich anerkannten Überwachungsorganisation zur Begutachtung vorzuführen. Die
ausgefüllte und von der Prüfstelle abgestempelte Anbaubestätigung (amtliches Formblatt) ist im
Fahrzeug mitzuführen und berechtigten Personen auf Verlangen vorzuzeigen; dies entfällt nach
Berichtigung der Fahrzeugpapiere.
Technische Angaben zu den Sonderrädern, Übersicht
Kennzeichnungen Lochzahl Mitten-
Radtyp Ausführung Hersteller / Radgröße Ein- ab / Loch- loch
Rad Zentrierring Hersteller- press- Herstell- kreis [mm]
zeichen tiefe datum [mm]
[mm] (Monat
ET: /Jahr)
LV4 70638 Lk 108 P ohne Borbet 7Jx16H2 15 12/07 4/108 65.1
CB 70638 Lk 108 P ohne Borbet 7Jx16H2 15 06/03 4/108 65.1
CA 70638 Lk 108 P ohne Borbet 7Jx16H2 15 03/04 4/108 65.1
LS 70638 Lk 108 BO Ø72,5/Ø65,1 Borbet 7Jx16H2 15 01/05 4/108 65.1
Daten der Radfestigkeit
Radtyp Ausführung zul. Radlast zul. Abroll- Prüfstelle Genehmigungs-Nr. /
[kg] umfang Gutachten-Nr.
[mm]
LV4 70638 Lk 108 P 615 1990 TÜV Pfalz 55009608
CB 70638 Lk 108 P 600 2000 TÜV Pfalz 55155603
CA 70638 Lk 108 P 615 2000 TÜV Nord RP-003323-G0-015
LS 70638 Lk 108 615 2000 TÜV Nord RP-003243-G0-015
TÜV NORD Mobilität GmbH & Co. KG - Institut für Fahrzeugtechnik und Mobilität, Adlerstr. 7, 45307 Essen
Akkreditiert von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes DAR-Registrier-Nr. KBA-P 00004-96
RZ-062904-A0-015.doc
Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-062904-A0-015
Seite : 2/5 Mobilität
Hersteller : Borbet GmbH
Teiletyp : siehe Übersicht
Durchgeführte Prüfungen
Es wurde die Verwendungsmöglichkeit der oben beschriebenen Sonderräder an Fahrzeugen
des im Verwendungsbereich genannten Herstellers geprüft. Die Prüfung erfolgte unter Zu-
grundelegung des VdTÜV Merkblatts 751 Anhang I und 3.4 der Richtlinie für die Prüfung von
Sonderrädern.
Fahrwerksfestigkeit
Die Spurweite der geprüften Fahrzeugtypen wird durch die geänderte Einpreßtiefe der Sonder-
räder vergrößert. Die Spurweitenerhöhung ist nicht größer als 2%.
Ergebnis der Prüfungen
Entsprechende Auflagen und Hinweise, die sich aus den oben beschriebenen Prüfungen für die
einzelnen Rad-Reifen-Kombinationen ergaben, sind den Abschnitten Verwendungsbereich und
Auflagen und Hinweise zu entnehmen. Die Prüfergebnisse und somit auch die Auflagen und
Hinweise berücksichtigen die in der E.T.R.T.O. genannten Reifengrößtmaße „Maximum in Ser-
vice“.
Verwendungsbereich
Fahrzeughersteller oder Marke : Citroen
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
SH**** Radschraube, Kegel 60°, Gewinde 110 Nm
M12x1,25, Schaftlänge 30 mm

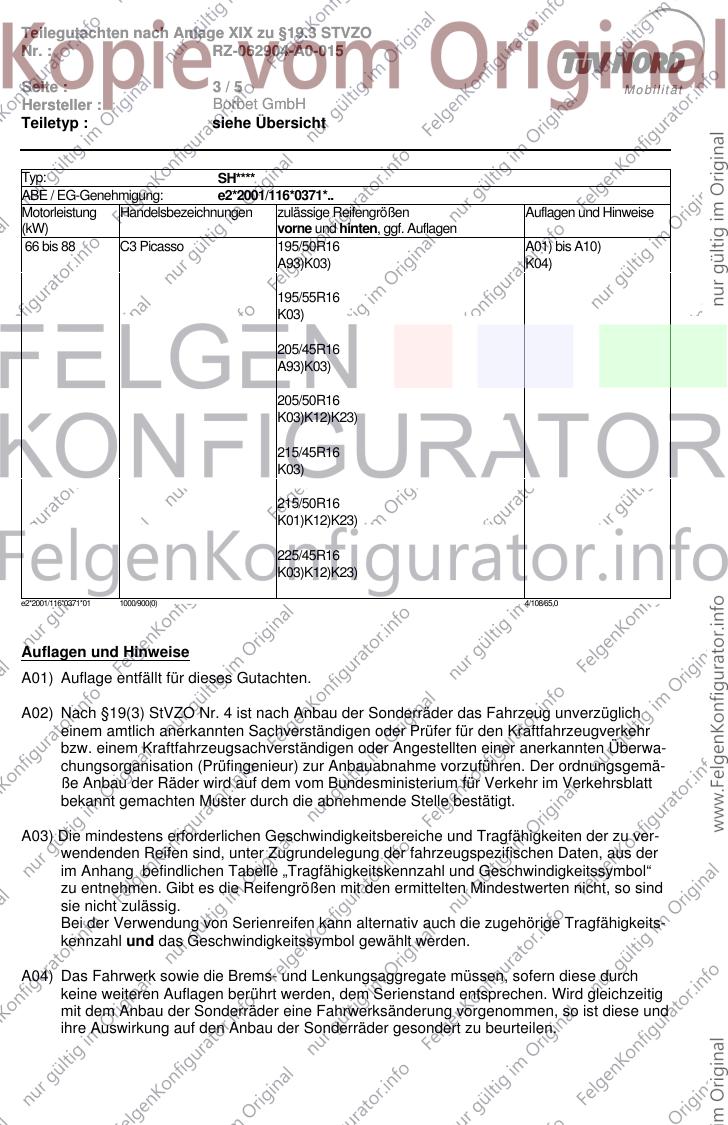

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-062904-A0-015
Seite : 3/5 Mobilität
Hersteller : Borbet GmbH
Teiletyp : siehe Übersicht
Typ: SH****
ABE / EG-Genehmigung: e2*2001/116*0371*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 88 C3 Picasso 195/50R16 A01) bis A10)
A93)K03) K04)
195/55R16
K03)
205/45R16
A93)K03)
205/50R16
K03)K12)K23)
215/45R16
K03)
215/50R16
K01)K12)K23)
225/45R16
K03)K12)K23)
e2*2001/116*0371*01 1000/900(0) 4/108/65,0
Auflagen und Hinweise
A01) Auflage entfällt für dieses Gutachten.
A02) Nach §19(3) StVZO Nr. 4 ist nach Anbau der Sonderräder das Fahrzeug unverzüglich
einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
bzw. einem Kraftfahrzeugsachverständigen oder Angestellten einer anerkannten Überwa-
chungsorganisation (Prüfingenieur) zur Anbauabnahme vorzuführen. Der ordnungsgemä-
ße Anbau der Räder wird auf dem vom Bundesministerium für Verkehr im Verkehrsblatt
bekannt gemachten Muster durch die abnehmende Stelle bestätigt.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“
zu entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind
sie nicht zulässig.
Bei der Verwendung von Serienreifen kann alternativ auch die zugehörige Tragfähigkeits-
kennzahl und das Geschwindigkeitssymbol gewählt werden.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

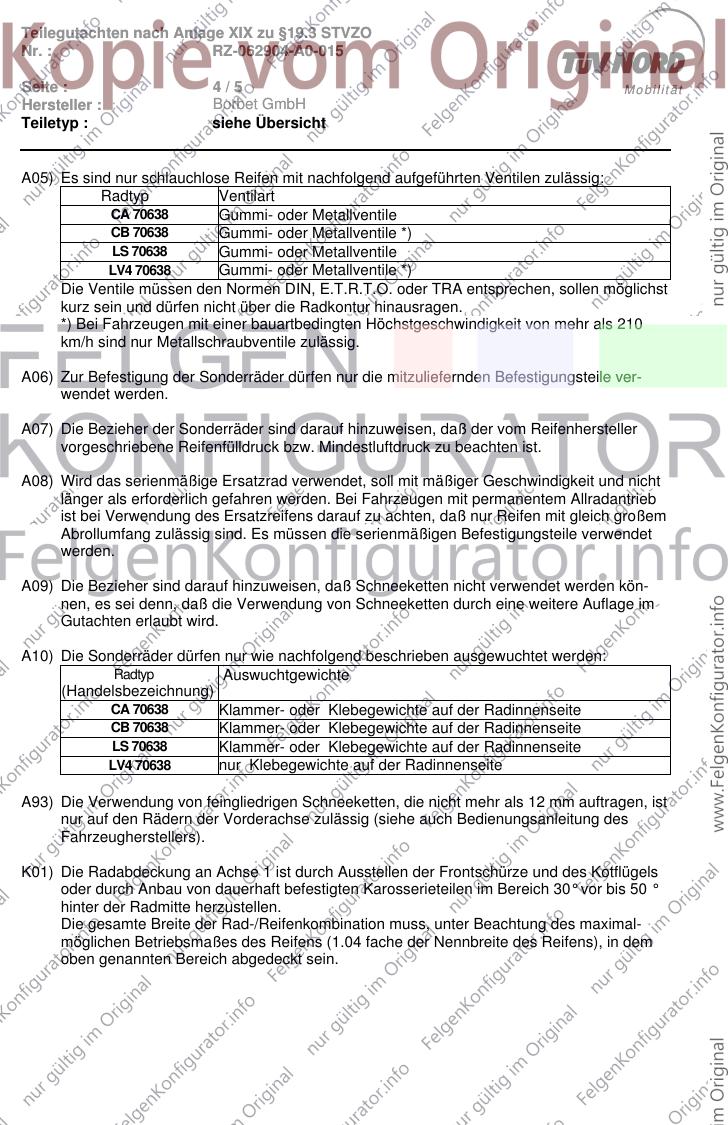

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-062904-A0-015
Seite : 4/5 Mobilität
Hersteller : Borbet GmbH
Teiletyp : siehe Übersicht
A05) Es sind nur schlauchlose Reifen mit nachfolgend aufgeführten Ventilen zulässig:
Radtyp Ventilart
CA 70638 Gummi- oder Metallventile
CB 70638 Gummi- oder Metallventile *)
LS 70638 Gummi- oder Metallventile
LV4 70638 Gummi- oder Metallventile *)
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst
kurz sein und dürfen nicht über die Radkontur hinausragen.
*) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210
km/h sind nur Metallschraubventile zulässig.
A06) Zur Befestigung der Sonderräder dürfen nur die mitzuliefernden Befestigungsteile ver-
wendet werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, daß nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, daß Schneeketten nicht verwendet werden kön-
nen, es sei denn, daß die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur wie nachfolgend beschrieben ausgewuchtet werden:
Radtyp Auswuchtgewichte
(Handelsbezeichnung)
CA 70638 Klammer- oder Klebegewichte auf der Radinnenseite
CB 70638 Klammer- oder Klebegewichte auf der Radinnenseite
LS 70638 Klammer- oder Klebegewichte auf der Radinnenseite
LV4 70638 nur Klebegewichte auf der Radinnenseite
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.

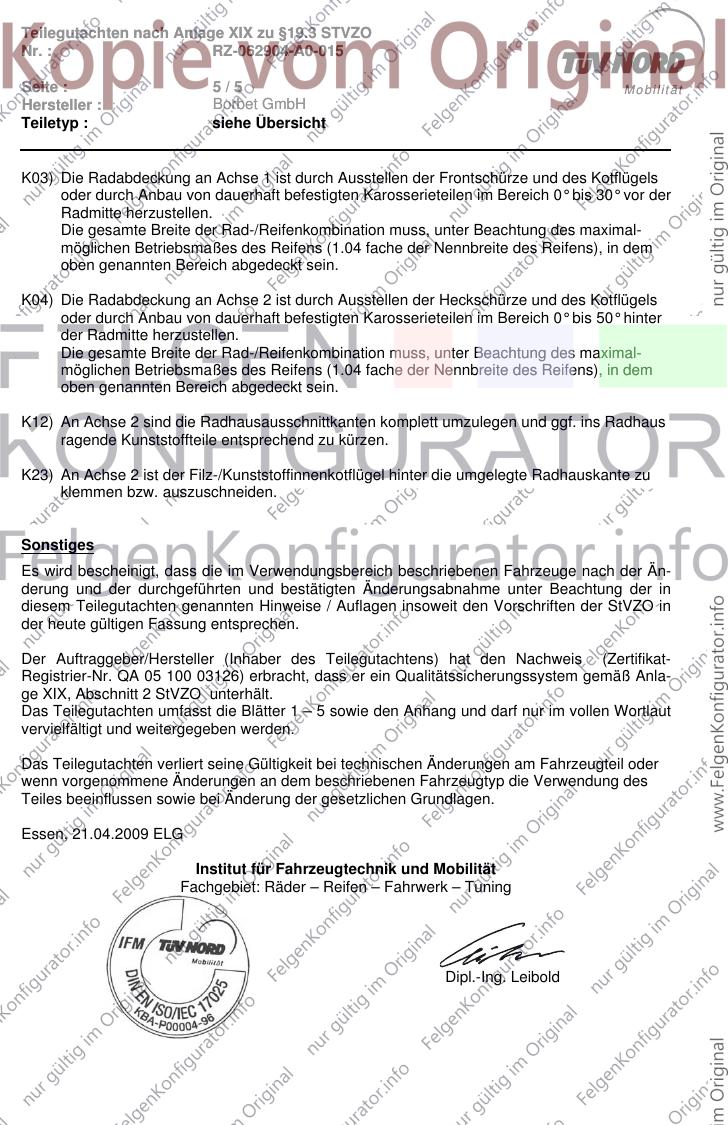

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-062904-A0-015
Seite : 5/5 Mobilität
Hersteller : Borbet GmbH
Teiletyp : siehe Übersicht
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
Sonstiges
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der Än-
derung und der durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in
diesem Teilegutachten genannten Hinweise / Auflagen insoweit den Vorschriften der StVZO in
der heute gültigen Fassung entsprechen.
Der Auftraggeber/Hersteller (Inhaber des Teilegutachtens) hat den Nachweis (Zertifikat-
Registrier-Nr. QA 05 100 03126) erbracht, dass er ein Qualitätssicherungssystem gemäß Anla-
ge XIX, Abschnitt 2 StVZO unterhält.
Das Teilegutachten umfasst die Blätter 1 – 5 sowie den Anhang und darf nur im vollen Wortlaut
vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil oder
wenn vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des
Teiles beeinflussen sowie bei Änderung der gesetzlichen Grundlagen.
Essen, 21.04.2009 ELG
Institut für Fahrzeugtechnik und Mobilität
Fachgebiet: Räder – Reifen – Fahrwerk – Tuning
Dipl.-Ing. Leibold

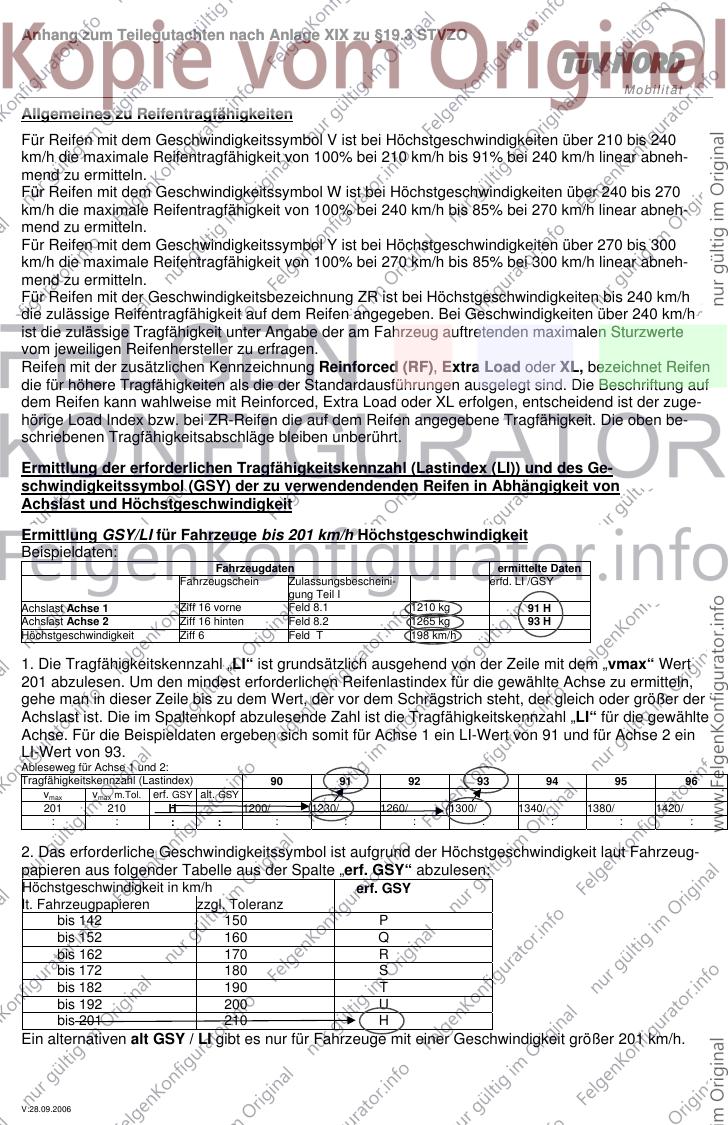

Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
Allgemeines zu Reifentragfähigkeiten
Für Reifen mit dem Geschwindigkeitssymbol V ist bei Höchstgeschwindigkeiten über 210 bis 240
km/h die maximale Reifentragfähigkeit von 100% bei 210 km/h bis 91% bei 240 km/h linear abneh-
mend zu ermitteln.
Für Reifen mit dem Geschwindigkeitssymbol W ist bei Höchstgeschwindigkeiten über 240 bis 270
km/h die maximale Reifentragfähigkeit von 100% bei 240 km/h bis 85% bei 270 km/h linear abneh-
mend zu ermitteln.
Für Reifen mit dem Geschwindigkeitssymbol Y ist bei Höchstgeschwindigkeiten über 270 bis 300
km/h die maximale Reifentragfähigkeit von 100% bei 270 km/h bis 85% bei 300 km/h linear abneh-
mend zu ermitteln.
Für Reifen mit der Geschwindigkeitsbezeichnung ZR ist bei Höchstgeschwindigkeiten bis 240 km/h
die zulässige Reifentragfähigkeit auf dem Reifen angegeben. Bei Geschwindigkeiten über 240 km/h
ist die zulässige Tragfähigkeit unter Angabe der am Fahrzeug auftretenden maximalen Sturzwerte
vom jeweiligen Reifenhersteller zu erfragen.
Reifen mit der zusätzlichen Kennzeichnung Reinforced (RF), Extra Load oder XL, bezeichnet Reifen
die für höhere Tragfähigkeiten als die der Standardausführungen ausgelegt sind. Die Beschriftung auf
dem Reifen kann wahlweise mit Reinforced, Extra Load oder XL erfolgen, entscheidend ist der zuge-
hörige Load Index bzw. bei ZR-Reifen die auf dem Reifen angegebene Tragfähigkeit. Die oben be-
schriebenen Tragfähigkeitsabschläge bleiben unberührt.
Ermittlung der erforderlichen Tragfähigkeitskennzahl (Lastindex (LI)) und des Ge-
schwindigkeitssymbol (GSY) der zu verwendendenden Reifen in Abhängigkeit von
Achslast und Höchstgeschwindigkeit
Ermittlung GSY/LI für Fahrzeuge bis 201 km/h Höchstgeschwindigkeit
Beispieldaten:
Fahrzeugdaten ermittelte Daten
Fahrzeugschein Zulassungsbescheini- erfd. LI /GSY
gung Teil I
Achslast Achse 1 Ziff 16 vorne Feld 8.1 1210 kg 91 H
Achslast Achse 2 Ziff 16 hinten Feld 8.2 1265 kg 93 H
Höchstgeschwindigkeit Ziff 6 Feld T 198 km/h
1. Die Tragfähigkeitskennzahl „LI“ ist grundsätzlich ausgehend von der Zeile mit dem „vmax“ Wert
201 abzulesen. Um den mindest erforderlichen Reifenlastindex für die gewählte Achse zu ermitteln,
gehe man in dieser Zeile bis zu dem Wert, der vor dem Schrägstrich steht, der gleich oder größer der
Achslast ist. Die im Spaltenkopf abzulesende Zahl ist die Tragfähigkeitskennzahl „LI“ für die gewählte
Achse. Für die Beispieldaten ergeben sich somit für Achse 1 ein LI-Wert von 91 und für Achse 2 ein
LI-Wert von 93.
Ableseweg für Achse 1 und 2:
Tragfähigkeitskennzahl (Lastindex) 90 91 92 93 94 95 96
vmax vmax m.Tol. erf. GSY alt. GSY
201 210 H 1200/ 1230/ 1260/ 1300/ 1340/ 1380/ 1420/
: : : : : : : : : : :
2. Das erforderliche Geschwindigkeitssymbol ist aufgrund der Höchstgeschwindigkeit laut Fahrzeug-
papieren aus folgender Tabelle aus der Spalte „erf. GSY“ abzulesen:
Höchstgeschwindigkeit in km/h erf. GSY
lt. Fahrzeugpapieren zzgl. Toleranz
bis 142 150 P
bis 152 160 Q
bis 162 170 R
bis 172 180 S
bis 182 190 T
bis 192 200 U
bis 201 210 H
Ein alternativen alt GSY / LI gibt es nur für Fahrzeuge mit einer Geschwindigkeit größer 201 km/h.
V:28.09.2006
Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
Für die Beispieldaten ergibt sich als erforderliches Geschwindigkeitssymbol “H“. Sofern bei der ge-
wählten Reifenkombination die Reifengröße an Achse 1 und 2 gleich ist, reicht es aus den „LI“ für
den Maximalwert der Achsen zu ermitteln. Für das Beispiel ergäbe sich der LI-Wert 93.
Sofern für die im Verwendungsbereich gewählte Reifengröße der ermittelte LI oder/und GSY nicht
verfügbar ist, kann diese Reifengröße nicht verwendet. Alternativ kann das Ableseverfahren durch
eine Reifenherstellerfreigabe ersetzt werden.
Ermittlung GSY/LI für Fahrzeuge über 201 km/h Höchstgeschwindigkeit
Beispieldaten:
Fahrzeugdaten ermittelte Daten
Fahrzeugschein Zulassungsbescheini- erfd. LI /GSY alt. LI/GSY
gung Teil I
Achslast Achse 1 Ziff 16 vorne Feld 8.1 1210 kg 94 V 91 W
Achslast Achse 2 Ziff 16 hinten Feld 8.2 1265 kg 96 V 93 W
Höchstgeschwindigkeit Ziff 6 Feld T 230 km/h
1. Mit der Höchstgeschwindigkeit, Ziff. 6 aus dem Fahrzeugschein bzw. Feld T der Zulassungsbe-
scheinigung Teil I, gehe man in die Spalte „vmax“ bis zu der Zeile, die den gleichen Wert für die
Höchstgeschwindigkeit enthält.
2. In dieser Zeile gehe nun bis zur Spalte „erf. GSY“ . Hier steht nun das mindest erforderliche Ge-
schwindigkeitssymbol „erf. GSY“ und sofern in der nächsten Spalte der gleichen Zeile eine weitere
Angabe steht, ist das das alternative Geschwindigkeitssymbol „alt. GSY“.
3. Um den mindest erforderlichen Reifenlastindex für die gewählte Achse zu ermitteln gehe man in
dieser Zeile weiter nach rechts bis zu dem Wert der vor dem Schrägstrich innerhalb einer Tabellen-
zelle steht, der gleich oder größer der Achslast ist. Die im Spaltenkopf dieser Spalte abzulesende
Zahl ist die Tragfähigkeitskennzahl „LI“ für die gewählte Achse.
4. Um den alternativen Reifenlastindex für die gewählte Achse zu ermitteln gehe man in der gleichen
Zeile links beginnend bis zu dem Wert der hinter dem Schrägstrich innerhalb einer Tabellenzelle
steht, der gleich oder größer der Achslast ist. Die jetzt im Spaltenkopf abzulesende Zahl ist die alter-
native Tragfähigkeitskennzahl LI für die gewählte Achse.
Ableseweg für Achse 1 :
Tragfähigkeitskennzahl (Lastindex) → 90 91 92 93 94 95 96
vmax vmax m.Tol. erf. GSY alt. GSY
201 210 H 1200/ 1230/ 1260/ 1300/ 1340/ 1380/ 1420/
: : : : : : : : : : :
229 238 V W 1099/1200 1127/1230 1154/1260 1191/1300 1227/1340 1264/1380 1301/1420
230 239 V W 1096/1200 1123/1230 1150/1260 1187/1300 1223/1340 1260/1380 1296/1420
231 240 V W 1092/1200 1119/1230 1147/1260 1183/130 1219/1340 1256/1380 1292/1420
Ableseweg für Achse 2 :
Tragfähigkeitskennzahl (Lastindex) → 90 91 92 93 94 95 96
vmax vmax m.Tol. erf. GSY alt. GSY
201 210 H 1200/ 1230/ 1260/ 1300/ 1340/ 1380/ 1420/
: : : : : : : : : : :
229 238 V W 1099/1200 1127/1230 1154/1260 1191/1300 1227/1340 1264/1380 1301/1420
230 239 V W 1096/1200 1123/1230 1150/1260 1187/1300 1223/1340 1260/1380 1296/1420
231 240 V W 1092/1200 1119/1230 1147/1260 1183/130 1219/1340 1256/1380 1292/1420
Sofern bei der gewählten Reifenkombination die Reifengröße an Achse 1 und 2 gleich ist, reicht es
aus, den „LI“ für den Maximalwert der Achsen zu ermitteln. Für das Beispiel ergäben sich der LI-Wert
96 für den GSY V, bzw. bei alternativem GSY W der LI-Wert 93.
Sofern für die im Verwendungsbereich gewählte Reifengröße der ermittelte LI oder/und GSY nicht
verfügbar ist, kann diese Reifengröße nicht verwendet. Alternativ kann das Ableseverfahren durch
eine Reifenherstellerfreigabe ersetzt werden.
V:28.09.2006
Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
vmax vmax m.Tol erf. GSY alt. GSY 75 76 77 78 79 80 81
201 210 H 774/ 800/ 824/ 850/ 874/ 900/ 924/
202 211 V W 772/ 774 798/ 800 822/ 824 847/ 850 871/ 874 897/ 900 921/ 924
203 212 V W 769/ 774 795/ 800 819/ 824 845/ 850 869/ 874 895/ 900 918/ 924
204 213 V W 767/ 774 793/ 800 817/ 824 842/ 850 866/ 874 892/ 900 916/ 924
205 214 V W 765/ 774 790/ 800 814/ 824 840/ 850 864/ 874 889/ 900 913/ 924
206 215 V W 762/ 774 788/ 800 812/ 824 837/ 850 861/ 874 886/ 900 910/ 924
207 216 V W 760/ 774 786/ 800 809/ 824 835/ 850 858/ 874 884/ 900 907/ 924
208 217 V W 758/ 774 783/ 800 807/ 824 832/ 850 856/ 874 881/ 900 905/ 924
209 218 V W 755/ 774 781/ 800 804/ 824 830/ 850 853/ 874 878/ 900 902/ 924
210 219 V W 753/ 774 778/ 800 802/ 824 827/ 850 850/ 874 876/ 900 899/ 924
211 220 V W 751/ 774 776/ 800 799/ 824 824/ 850 848/ 874 873/ 900 896/ 924
212 221 V W 748/ 774 774/ 800 797/ 824 822/ 850 845/ 874 870/ 900 894/ 924
213 222 V W 746/ 774 771/ 800 794/ 824 819/ 850 843/ 874 868/ 900 891/ 924
214 223 V W 744/ 774 769/ 800 792/ 824 817/ 850 840/ 874 865/ 900 888/ 924
215 224 V W 741/ 774 766/ 800 789/ 824 814/ 850 837/ 874 862/ 900 885/ 924
216 225 V W 739/ 774 764/ 800 787/ 824 812/ 850 835/ 874 860/ 900 882/ 924
217 226 V W 737/ 774 762/ 800 784/ 824 809/ 850 832/ 874 857/ 900 880/ 924
218 227 V W 735/ 774 759/ 800 782/ 824 807/ 850 829/ 874 854/ 900 877/ 924
219 228 V W 732/ 774 757/ 800 780/ 824 804/ 850 827/ 874 851/ 900 874/ 924
220 229 V W 730/ 774 754/ 800 777/ 824 802/ 850 824/ 874 849/ 900 871/ 924
221 230 V W 728/ 774 752/ 800 775/ 824 799/ 850 822/ 874 846/ 900 869/ 924
222 231 V W 725/ 774 750/ 800 772/ 824 796/ 850 819/ 874 843/ 900 866/ 924
223 232 V W 723/ 774 747/ 800 770/ 824 794/ 850 816/ 874 841/ 900 863/ 924
224 233 V W 721/ 774 745/ 800 767/ 824 791/ 850 814/ 874 838/ 900 860/ 924
225 234 V W 718/ 774 742/ 800 765/ 824 789/ 850 811/ 874 835/ 900 857/ 924
226 235 V W 716/ 774 740/ 800 762/ 824 786/ 850 808/ 874 832/ 900 855/ 924
227 236 V W 714/ 774 738/ 800 760/ 824 784/ 850 806/ 874 830/ 900 852/ 924
228 237 V W 711/ 774 735/ 800 757/ 824 781/ 850 803/ 874 827/ 900 849/ 924
229 238 V W 709/ 774 733/ 800 755/ 824 779/ 850 801/ 874 824/ 900 846/ 924
230 239 V W 707/ 774 730/ 800 752/ 824 776/ 850 798/ 874 822/ 900 844/ 924
231 240 V W 704/ 774 728/ 800 750/ 824 774/ 850 795/ 874 819/ 900 841/ 924
232 241 W Y 770/ 774 796/ 800 820/ 824 846/ 850 870/ 874 896/ 900 919/ 924
233 242 W Y 766/ 774 792/ 800 816/ 824 842/ 850 865/ 874 891/ 900 915/ 924
234 243 W Y 762/ 774 788/ 800 812/ 824 837/ 850 861/ 874 886/ 900 910/ 924
235 244 W Y 759/ 774 784/ 800 808/ 824 833/ 850 857/ 874 882/ 900 906/ 924
236 245 W Y 755/ 774 780/ 800 803/ 824 829/ 850 852/ 874 878/ 900 901/ 924
237 246 W Y 751/ 774 776/ 800 799/ 824 824/ 850 848/ 874 873/ 900 896/ 924
238 247 W Y 747/ 774 772/ 800 795/ 824 820/ 850 843/ 874 868/ 900 892/ 924
239 248 W Y 743/ 774 768/ 800 791/ 824 816/ 850 839/ 874 864/ 900 887/ 924
240 249 W Y 739/ 774 764/ 800 787/ 824 812/ 850 835/ 874 860/ 900 882/ 924
241 250 W Y 735/ 774 760/ 800 783/ 824 808/ 850 830/ 874 855/ 900 878/ 924
242 251 W Y 731/ 774 756/ 800 779/ 824 803/ 850 826/ 874 850/ 900 873/ 924
243 252 W Y 728/ 774 752/ 800 775/ 824 799/ 850 822/ 874 846/ 900 869/ 924
244 253 W Y 724/ 774 748/ 800 770/ 824 795/ 850 817/ 874 842/ 900 864/ 924
245 254 W Y 720/ 774 744/ 800 766/ 824 790/ 850 813/ 874 837/ 900 859/ 924
246 255 W Y 716/ 774 740/ 800 762/ 824 786/ 850 808/ 874 832/ 900 855/ 924
247 256 W Y 712/ 774 736/ 800 758/ 824 782/ 850 804/ 874 828/ 900 850/ 924
248 257 W Y 708/ 774 732/ 800 754/ 824 778/ 850 800/ 874 824/ 900 845/ 924
249 258 W Y 704/ 774 728/ 800 750/ 824 774/ 850 795/ 874 819/ 900 841/ 924
250 259 W Y 700/ 774 724/ 800 746/ 824 769/ 850 791/ 874 814/ 900 836/ 924
251 260 W Y 697/ 774 720/ 800 742/ 824 765/ 850 787/ 874 810/ 900 832/ 924
252 261 W Y 693/ 774 716/ 800 737/ 824 761/ 850 782/ 874 806/ 900 827/ 924
253 262 W Y 689/ 774 712/ 800 733/ 824 756/ 850 778/ 874 801/ 900 822/ 924
254 263 W Y 685/ 774 708/ 800 729/ 824 752/ 850 773/ 874 796/ 900 818/ 924
255 264 W Y 681/ 774 704/ 800 725/ 824 748/ 850 769/ 874 792/ 900 813/ 924
256 265 W Y 677/ 774 700/ 800 721/ 824 744/ 850 765/ 874 788/ 900 808/ 924
257 266 W Y 673/ 774 696/ 800 717/ 824 740/ 850 760/ 874 783/ 900 804/ 924
258 267 W Y 670/ 774 692/ 800 713/ 824 735/ 850 756/ 874 778/ 900 799/ 924
259 268 W Y 666/ 774 688/ 800 709/ 824 731/ 850 752/ 874 774/ 900 795/ 924
260 269 W Y 662/ 774 684/ 800 705/ 824 727/ 850 747/ 874 770/ 900 790/ 924
V:28.09.2006
Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
vmax vmax m.Tol erf. GSY alt. GSY 82 83 84 85 86 87 88
201 210 H 950/ 974/ 1000/ 1030/ 1060/ 1090/ 1120/
202 211 V W 947/ 950 971/ 974 997/ 1000 1027/ 1030 1057/ 1060 1087/ 1090 1117/ 1120
203 212 V W 944/ 950 968/ 974 994/ 1000 1024/ 1030 1054/ 1060 1083/ 1090 1113/ 1120
204 213 V W 941/ 950 965/ 974 991/ 1000 1021/ 1030 1050/ 1060 1080/ 1090 1110/ 1120
205 214 V W 939/ 950 962/ 974 988/ 1000 1018/ 1030 1047/ 1060 1077/ 1090 1107/ 1120
206 215 V W 936/ 950 959/ 974 985/ 1000 1015/ 1030 1044/ 1060 1074/ 1090 1103/ 1120
207 216 V W 933/ 950 956/ 974 982/ 1000 1011/ 1030 1041/ 1060 1070/ 1090 1100/ 1120
208 217 V W 930/ 950 954/ 974 979/ 1000 1008/ 1030 1038/ 1060 1067/ 1090 1096/ 1120
209 218 V W 927/ 950 951/ 974 976/ 1000 1005/ 1030 1035/ 1060 1064/ 1090 1093/ 1120
210 219 V W 924/ 950 948/ 974 973/ 1000 1002/ 1030 1031/ 1060 1061/ 1090 1090/ 1120
211 220 V W 922/ 950 945/ 974 970/ 1000 999/ 1030 1028/ 1060 1057/ 1090 1086/ 1120
212 221 V W 919/ 950 942/ 974 967/ 1000 996/ 1030 1025/ 1060 1054/ 1090 1083/ 1120
213 222 V W 916/ 950 939/ 974 964/ 1000 993/ 1030 1022/ 1060 1051/ 1090 1080/ 1120
214 223 V W 913/ 950 936/ 974 961/ 1000 990/ 1030 1019/ 1060 1047/ 1090 1076/ 1120
215 224 V W 910/ 950 933/ 974 958/ 1000 987/ 1030 1015/ 1060 1044/ 1090 1073/ 1120
216 225 V W 907/ 950 930/ 974 955/ 1000 984/ 1030 1012/ 1060 1041/ 1090 1070/ 1120
217 226 V W 904/ 950 927/ 974 952/ 1000 981/ 1030 1009/ 1060 1038/ 1090 1066/ 1120
218 227 V W 902/ 950 924/ 974 949/ 1000 977/ 1030 1006/ 1060 1034/ 1090 1063/ 1120
219 228 V W 899/ 950 921/ 974 946/ 1000 974/ 1030 1003/ 1060 1031/ 1090 1060/ 1120
220 229 V W 896/ 950 918/ 974 943/ 1000 971/ 1030 1000/ 1060 1028/ 1090 1056/ 1120
221 230 V W 893/ 950 916/ 974 940/ 1000 968/ 1030 996/ 1060 1025/ 1090 1053/ 1120
222 231 V W 890/ 950 913/ 974 937/ 1000 965/ 1030 993/ 1060 1021/ 1090 1049/ 1120
223 232 V W 887/ 950 910/ 974 934/ 1000 962/ 1030 990/ 1060 1018/ 1090 1046/ 1120
224 233 V W 884/ 950 907/ 974 931/ 1000 959/ 1030 987/ 1060 1015/ 1090 1043/ 1120
225 234 V W 882/ 950 904/ 974 928/ 1000 956/ 1030 984/ 1060 1012/ 1090 1039/ 1120
226 235 V W 879/ 950 901/ 974 925/ 1000 953/ 1030 980/ 1060 1008/ 1090 1036/ 1120
227 236 V W 876/ 950 898/ 974 922/ 1000 950/ 1030 977/ 1060 1005/ 1090 1033/ 1120
228 237 V W 873/ 950 895/ 974 919/ 1000 947/ 1030 974/ 1060 1002/ 1090 1029/ 1120
229 238 V W 870/ 950 892/ 974 916/ 1000 943/ 1030 971/ 1060 998/ 1090 1026/ 1120
230 239 V W 867/ 950 889/ 974 913/ 1000 940/ 1030 968/ 1060 995/ 1090 1023/ 1120
231 240 V W 864/ 950 886/ 974 910/ 1000 937/ 1030 965/ 1060 992/ 1090 1019/ 1120
232 241 W Y 945/ 950 969/ 974 995/ 1000 1025/ 1030 1055/ 1060 1085/ 1090 1114/ 1120
233 242 W Y 940/ 950 964/ 974 990/ 1000 1020/ 1030 1049/ 1060 1079/ 1090 1109/ 1120
234 243 W Y 936/ 950 959/ 974 985/ 1000 1015/ 1030 1044/ 1060 1074/ 1090 1103/ 1120
235 244 W Y 931/ 950 955/ 974 980/ 1000 1009/ 1030 1039/ 1060 1068/ 1090 1098/ 1120
236 245 W Y 926/ 950 950/ 974 975/ 1000 1004/ 1030 1034/ 1060 1063/ 1090 1092/ 1120
237 246 W Y 922/ 950 945/ 974 970/ 1000 999/ 1030 1028/ 1060 1057/ 1090 1086/ 1120
238 247 W Y 917/ 950 940/ 974 965/ 1000 994/ 1030 1023/ 1060 1052/ 1090 1081/ 1120
239 248 W Y 912/ 950 935/ 974 960/ 1000 989/ 1030 1018/ 1060 1046/ 1090 1075/ 1120
240 249 W Y 907/ 950 930/ 974 955/ 1000 984/ 1030 1012/ 1060 1041/ 1090 1070/ 1120
241 250 W Y 902/ 950 925/ 974 950/ 1000 978/ 1030 1007/ 1060 1036/ 1090 1064/ 1120
242 251 W Y 898/ 950 920/ 974 945/ 1000 973/ 1030 1002/ 1060 1030/ 1090 1058/ 1120
243 252 W Y 893/ 950 916/ 974 940/ 1000 968/ 1030 996/ 1060 1025/ 1090 1053/ 1120
244 253 W Y 888/ 950 911/ 974 935/ 1000 963/ 1030 991/ 1060 1019/ 1090 1047/ 1120
245 254 W Y 884/ 950 906/ 974 930/ 1000 958/ 1030 986/ 1060 1014/ 1090 1042/ 1120
246 255 W Y 879/ 950 901/ 974 925/ 1000 953/ 1030 980/ 1060 1008/ 1090 1036/ 1120
247 256 W Y 874/ 950 896/ 974 920/ 1000 948/ 1030 975/ 1060 1003/ 1090 1030/ 1120
248 257 W Y 869/ 950 891/ 974 915/ 1000 942/ 1030 970/ 1060 997/ 1090 1025/ 1120
249 258 W Y 864/ 950 886/ 974 910/ 1000 937/ 1030 965/ 1060 992/ 1090 1019/ 1120
250 259 W Y 860/ 950 881/ 974 905/ 1000 932/ 1030 959/ 1060 986/ 1090 1014/ 1120
251 260 W Y 855/ 950 877/ 974 900/ 1000 927/ 1030 954/ 1060 981/ 1090 1008/ 1120
252 261 W Y 850/ 950 872/ 974 895/ 1000 922/ 1030 949/ 1060 976/ 1090 1002/ 1120
253 262 W Y 846/ 950 867/ 974 890/ 1000 917/ 1030 943/ 1060 970/ 1090 997/ 1120
254 263 W Y 841/ 950 862/ 974 885/ 1000 912/ 1030 938/ 1060 965/ 1090 991/ 1120
255 264 W Y 836/ 950 857/ 974 880/ 1000 906/ 1030 933/ 1060 959/ 1090 986/ 1120
256 265 W Y 831/ 950 852/ 974 875/ 1000 901/ 1030 928/ 1060 954/ 1090 980/ 1120
257 266 W Y 826/ 950 847/ 974 870/ 1000 896/ 1030 922/ 1060 948/ 1090 974/ 1120
258 267 W Y 822/ 950 843/ 974 865/ 1000 891/ 1030 917/ 1060 943/ 1090 969/ 1120
259 268 W Y 817/ 950 838/ 974 860/ 1000 886/ 1030 912/ 1060 937/ 1090 963/ 1120
260 269 W Y 812/ 950 833/ 974 855/ 1000 881/ 1030 906/ 1060 932/ 1090 958/ 1120
V:28.09.2006
