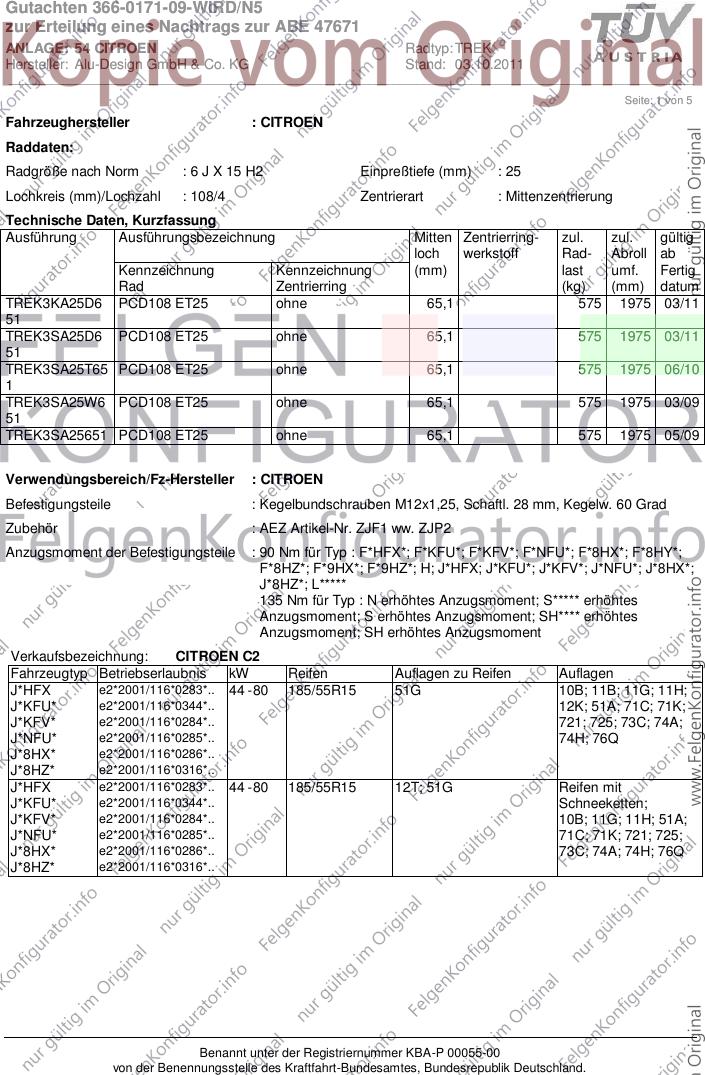

Gutachten 366-0171-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 54 CITROEN Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : CITROEN
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 25
Lochkreis (mm)/Lochzahl : 108/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREK3KA25D6 PCD108 ET25 ohne 65,1 575 1975 03/11
51
TREK3SA25D6 PCD108 ET25 ohne 65,1 575 1975 03/11
51
TREK3SA25T65 PCD108 ET25 ohne 65,1 575 1975 06/10
1
TREK3SA25W6 PCD108 ET25 ohne 65,1 575 1975 03/09
51
TREK3SA25651 PCD108 ET25 ohne 65,1 575 1975 05/09
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJF1 ww. ZJP2
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : F*HFX*; F*KFU*; F*KFV*; F*NFU*; F*8HX*; F*8HY*;
F*8HZ*; F*9HX*; F*9HZ*; H; J*HFX; J*KFU*; J*KFV*; J*NFU*; J*8HX*;
J*8HZ*; L*****
135 Nm für Typ : N erhöhtes Anzugsmoment; S***** erhöhtes
Anzugsmoment; S erhöhtes Anzugsmoment; SH**** erhöhtes
Anzugsmoment; SH erhöhtes Anzugsmoment
Verkaufsbezeichnung: CITROEN C2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J*HFX e2*2001/116*0283*.. 44 - 80 185/55R15 51G 10B; 11B; 11G; 11H;
J*KFU* e2*2001/116*0344*.. 12K; 51A; 71C; 71K;
J*KFV* e2*2001/116*0284*.. 721; 725; 73C; 74A;
J*NFU* e2*2001/116*0285*.. 74H; 76Q
J*8HX* e2*2001/116*0286*..
J*8HZ* e2*2001/116*0316*..
J*HFX e2*2001/116*0283*.. 44 - 80 185/55R15 12T; 51G Reifen mit
J*KFU* e2*2001/116*0344*.. Schneeketten;
J*KFV* e2*2001/116*0284*.. 10B; 11G; 11H; 51A;
J*NFU* e2*2001/116*0285*.. 71C; 71K; 721; 725;
J*8HX* e2*2001/116*0286*.. 73C; 74A; 74H; 76Q
J*8HZ* e2*2001/116*0316*..
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 54 CITROEN Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: CITROEN C3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F*HFX* e2*98/14*0256*.. 44 - 80 185/60R15 12T; 51G Reifen mit
F*KFU* e2*2001/116*0289*.. Schneeketten;
F*KFV* e2*98/14*0257*.. Citroen C3; Citroen
F*NFU* e2*98/14*0258*.. C3 X-TR;
F*8HX* e2*98/14*0259*.. 10B; 11G; 11H; 51A;
F*8HY* e2*98/14*0261*.. 71C; 71K; 721; 725;
F*8HZ* e2*2001/116*0317*.. 73C; 74A; 74H; 76Q
F*9HX* e2*2001/116*0318*..
F*9HZ* e2*2001/116*0329*..
F*HFX* e2*98/14*0256*.. 44 - 80 185/60R15 51G Citroen C3; Citroen
F*KFU* e2*2001/116*0289*.. C3 X-TR;
F*KFV* e2*98/14*0257*.. 10B; 11G; 11H; 12K;
F*NFU* e2*98/14*0258*.. 51A; 71C; 71K; 721;
F*8HX* e2*98/14*0259*.. 725; 73C; 74A; 74H;
F*8HY* e2*98/14*0261*.. 76Q
F*8HZ* e2*2001/116*0317*..
F*9HX* e2*2001/116*0318*..
F*9HZ* e2*2001/116*0329*..
Verkaufsbezeichnung: CITROEN C3 PLURIEL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H e2*2001/116*0266*.. 50 - 80 185/65R15 12T; 51G 10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74A; 74H; 744;
76Q
Verkaufsbezeichnung: CITROEN C4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L***** e2*2001/116*0302*.. 65 - 80 195/65R15 12T; 51G Coupe; Limousine; 2-
205/60R15 91 12A türig; 4-türig;
215/60R15 94 12A 10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
76Q
Verkaufsbezeichnung: C3, DS3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S e2*2007/46*0003*.. 44 - 88 185/60R15 84 erhöhtes
S***** e2*2007/46*0003*.. 185/65R15 88 Anzugsmoment 135
Nm;
Citroen C3;
Schrägheck 4-türig;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 740; 76Q
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 54 CITROEN Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 3 von 5
Verkaufsbezeichnung: C3, DS3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S e2*2007/46*0003*.. 50 - 88 185/60R15 84 erhöhtes
S***** e2*2007/46*0003*.. 185/65R15 88 Anzugsmoment 135
Nm;
Citroen DS3;
Schrägheck 2-türig;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 740; 76Q
Verkaufsbezeichnung: C3 PICASSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SH**** e2*2001/116*0371*.. 66 - 70 195/60R15 88 erhöhtes
Anzugsmoment 135
Nm;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 740; 76Q
Verkaufsbezeichnung: C4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N e2*2007/46*0079*.. 68 - 88 195/65R15 12T; 51G erhöhtes
205/60R15 91 12Q Anzugsmoment 135
Nm;
215/60R15 94 12A Nur Citroen C4;
Schrägheck 4-türig;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 729; 73C; 74A;
74H; 740; 76Q
Verkaufsbezeichnung: C4, DS4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N e2*2007/46*0040*.. 68 - 88 195/65R15 12T; 51G erhöhtes
205/60R15 91 12Q Anzugsmoment 135
Nm;
215/60R15 94 12A Nur Citroen C4;
Schrägheck 4-türig;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 729; 73C; 74A;
74H; 740; 76Q
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 54 CITROEN Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 4 von 5

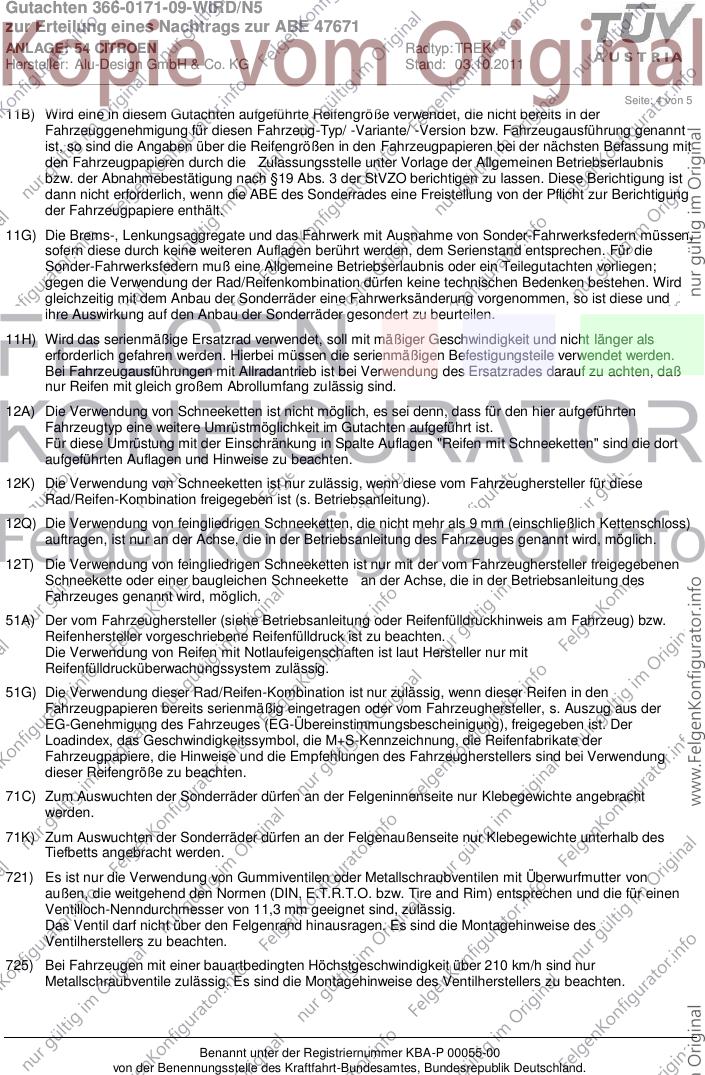

11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 54 CITROEN Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 5 von 5
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
