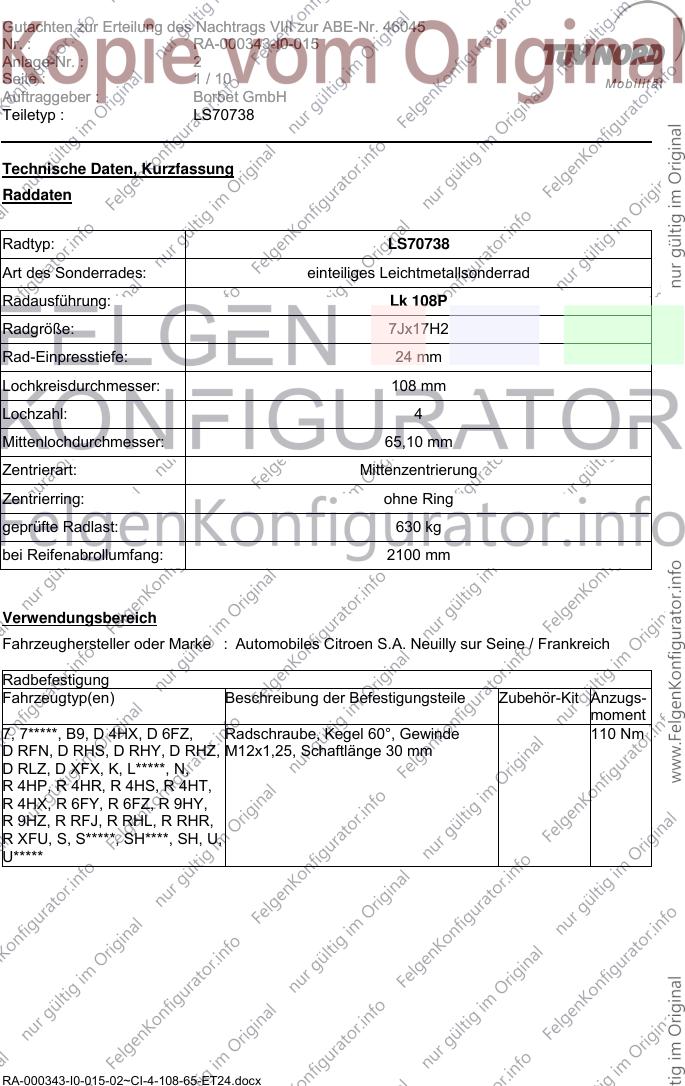

Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46045
Nr. : RA-000343-I0-015
Anlage-Nr. : 2
Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : LS70738
Technische Daten, Kurzfassung
Raddaten
Radtyp: LS70738
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: Lk 108P
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 24 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
Mittenlochdurchmesser: 65,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 630 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Automobiles Citroen S.A. Neuilly sur Seine / Frankreich
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
7, 7*****, B9, D 4HX, D 6FZ, Radschraube, Kegel 60°, Gewinde 110 Nm
D RFN, D RHS, D RHY, D RHZ, M12x1,25, Schaftlänge 30 mm
D RLZ, D XFX, K, L*****, N,
R 4HP, R 4HR, R 4HS, R 4HT,
R 4HX, R 6FY, R 6FZ, R 9HY,
R 9HZ, R RFJ, R RHL, R RHR,
R XFU, S, S*****, SH****, SH, U,
U*****
RA-000343-I0-015-02~CI-4-108-65-ET24.docx
Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46045
Nr. : RA-000343-I0-015
Anlage-Nr. : 2
Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : LS70738
Typen: ABE / EG-Genehmigung:
D 6FZ e2*98/14*0215*..
D RFN e2*98/14*0216*..
D RLZ e2*98/14*0217*..
D XFX e2*98/14*0218*..
D RHY e2*98/14*0219*..
D RHZ e2*98/14*0220*..
D 4HX e2*98/14*0221*..
D RHS e2*98/14*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 152 C5 Limousine 225/45R17 A02) bis A10)B28)
C5 Kombi
1140/1080(920)
Typen: ABE / EG-Genehmigung:
R 6FZ e2*2001/116*0303*..
R RFJ e2*2001/116*0304*..
R 9HZ e2*2001/116*0305*..
R RHR e2*2001/116*0306*..
R 4HX e2*2001/116*0307*..
R XFU e2*2001/116*0308*..
R RHL e2*2001/116*0315*..
R 6FY e2*2001/116*0334*..
R 4HR e2*2001/116*0354*..
R 4HP e2*2001/116*0348*..
R 4HT e2*2001/116*0347*..
R 4HS e2*2001/116*0353*..
R 9HY e2*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 152 C5 Lim., 225/45R17 A02) bis A10)B28)
C5 Kombi
1200/1130
Typ: L*****
ABE / EG-Genehmigung: e2*2001/116*0302*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 130 C4 (Limousine, Coupe) 205/45R17 A02) bis A10)
205/50R17
215/45R17
225/45R17
e2*2001/116*0302*19 1060/920(0) 4/108/65,0
RA-000343-I0-015-02~CI-4-108-65-ET24.docx
Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46045
Nr. : RA-000343-I0-015
Anlage-Nr. : 2
Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : LS70738
Typ: U*****
ABE / EG-Genehmigung: e2*2001/116*0345*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 120 C4 Picasso 205/50R17 A02) bis A10)
215/50R17
e2*2001/116*0345*17 1200/1230(0) 4/108/65,0
Typ: U
ABE / EG-Genehmigung: e2*2007/46*0061*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 115 C4 Picasso 205/50R17 A02) bis A10)
E53)
215/50R17
e2*2007/46*0061*04 1200/1230(0) 4/108/65,0
Typ: U
ABE / EG-Genehmigung: e11*2001/116*0344*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 C4 Picasso Erdgas 205/50R17 A02) bis A10)
215/50R17
e11*2001/116*0344*03 1130/1210(0) 4/108/65.0
Typ: 7*****
ABE / EG-Genehmigung: e2*2001/116*0366*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Berlingo 205/50R17 A02) bis A10)
215/45R17
225/45R17
e2*2001/116*0366*16 1170/1230(0) 4/108/65,0
Typ: 7
ABE / EG-Genehmigung: e2*2007/46*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Berlingo 205/50R17 A02) bis A10)
215/45R17
T91)
225/45R17
e2*2007/46*0002*10 1170/1260(0) 4/108/65,0
RA-000343-I0-015-02~CI-4-108-65-ET24.docx
Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46045
Nr. : RA-000343-I0-015
Anlage-Nr. : 2
Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : LS70738
Typ: B9
ABE / EG-Genehmigung: N129
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 66 Berlingo 205/50R17 A02) bis A10)
(Kastenwagen)
215/45R17
T91)
225/45R17
N129/NT03E 1130/1260(0) 4/108/65,0
Typ: SH****
ABE / EG-Genehmigung: e2*2001/116*0371*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 88 C3 Picasso 205/40R17 A02) bis A10)
205/45R17
215/40R17
e2*2001/116*0371*14 1000/900(0) 4/108/65,0
Typ: SH
ABE / EG-Genehmigung: e2*2007/46*0110*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 C3 Picasso 205/40R17 A02) bis A10)
205/45R17
215/40R17
e2*2007/46*0110*01 1000/908(0) 4/108/65,0
Typ: S*****
ABE / EG-Genehmigung: e2*2007/46*0003*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 115 C3, DS3 205/40R17 A02) bis A10)
205/45R17
e2*2007/46*0003*16 920/790(0) 4/108/65,0
RA-000343-I0-015-02~CI-4-108-65-ET24.docx
Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46045
Nr. : RA-000343-I0-015
Anlage-Nr. : 2
Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : LS70738
Typ: S
ABE / EG-Genehmigung: e11*2007/46*0113*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
54 C3 (LPG) 205/40R17 A02) bis A10)
205/45R17
e2*2007/46*0003*04 900/790(0) 4/108/65,0
Typ: S
ABE / EG-Genehmigung: e2*2007/46*0060*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 54 C3 205/40R17 A02) bis A10)
205/45R17
e2*2007/46*0060*04 900/720(0) 4/108/65,0
Typ: K
ABE / EG-Genehmigung: e2*2007/46*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 120 DS5 215/50R17 A02) bis A10)
A93a)E06)
215/55R17
E06)
225/45R17
A93a)
225/50R17
A93a)
235/50R17
245/50R17
A01)K13)K16)K25)
e2*2007/46*0092*02 1200/1050(0) 4/108/65,0
RA-000343-I0-015-02~CI-4-108-65-ET24.docx
Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46045
Nr. : RA-000343-I0-015
Anlage-Nr. : 2
Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : LS70738
Typ(en): ABE / EG-Genehmigung(en):
N e2*2007/46*0040*..
N e2*2007/46*0079*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 115 Citroen C4 205/50R17 A02) bis A10)
A01)K04)K16)N215) EF0)
205/50R17 M+S
A01)K04)K16)W215)
215/45R17
A93a)N225)
215/45R17 M+S
A93a)W225)
225/45R17
A01)K04)K16)
225/45R17 M+S
A01)K04)K16)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
N215) K04)K16) EF0)V00)
205/50R17 M+S 225/45R17 M+S A01) bis A10)
W215) K04)K16) EF0)V00)
RA-000343-I0-015-02~CI-4-108-65-ET24.docx
Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46045
Nr. : RA-000343-I0-015
Anlage-Nr. : 2
Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : LS70738
Typ(en): ABE / EG-Genehmigung(en):
N e2*2007/46*0040*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 120 Citroen DS4 215/50R17 A02) bis A10)
A93)
215/50R17 M+S
A93)
215/55R17
215/55R17 M+S
225/50R17
A01)K03)K04)
225/50R17 M+S
A01)K03)K04)
235/50R17
A01)K03)K04)
235/50R17 M+S
A01)K03)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/55R17 235/50R17 A01) bis A10)
K04) V00)
215/55R17 M+S 235/50R17 M+S A01) bis A10)
K04) V00)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000343-I0-015-02~CI-4-108-65-ET24.docx
Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46045
Nr. : RA-000343-I0-015
Anlage-Nr. : 2
Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : LS70738
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B28) An Achse 1 ist durch Zurückdrücken der Metallführungsöse am Dämpferrohr ein Abstand
von 10 mm zwischen Felge und Handbremsseil herzustellen. Zur Prüfung muss das Rad
im belasteten Zustand vom linken bis zum rechten Lenkanschlag gedreht werden.
RA-000343-I0-015-02~CI-4-108-65-ET24.docx
Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46045
Nr. : RA-000343-I0-015
Anlage-Nr. : 2
Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : LS70738
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E53) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 215/.. ausgerüstet sind oder nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000343-I0-015-02~CI-4-108-65-ET24.docx
Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46045
Nr. : RA-000343-I0-015
Anlage-Nr. : 2

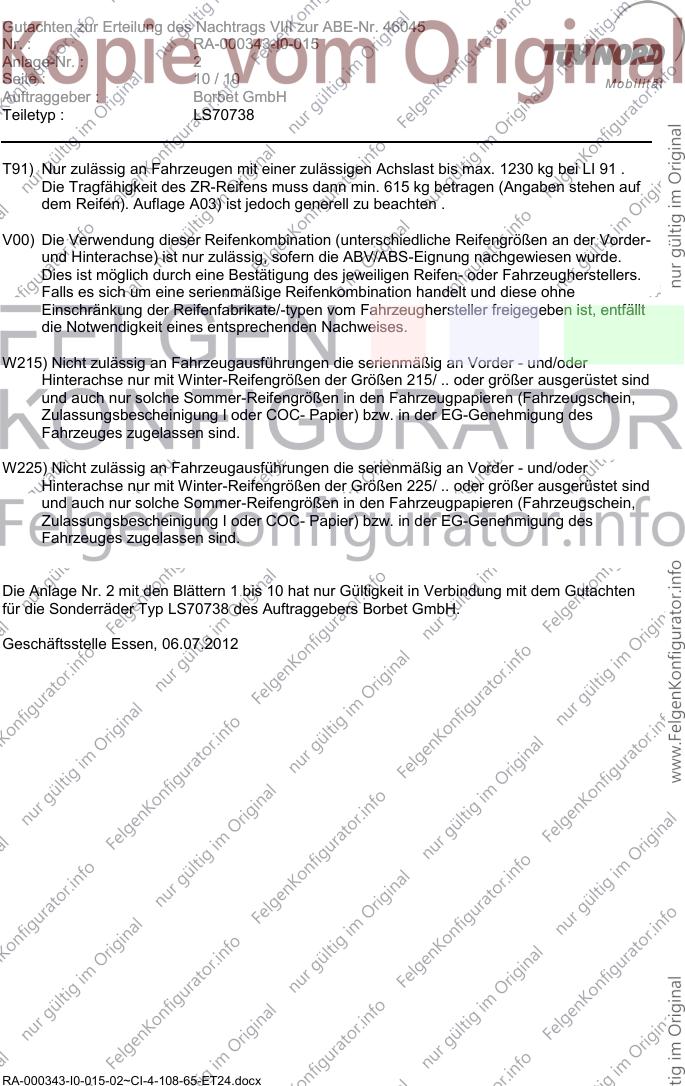

Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : LS70738
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 215/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 225/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 2 mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ LS70738 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 06.07.2012
RA-000343-I0-015-02~CI-4-108-65-ET24.docx
