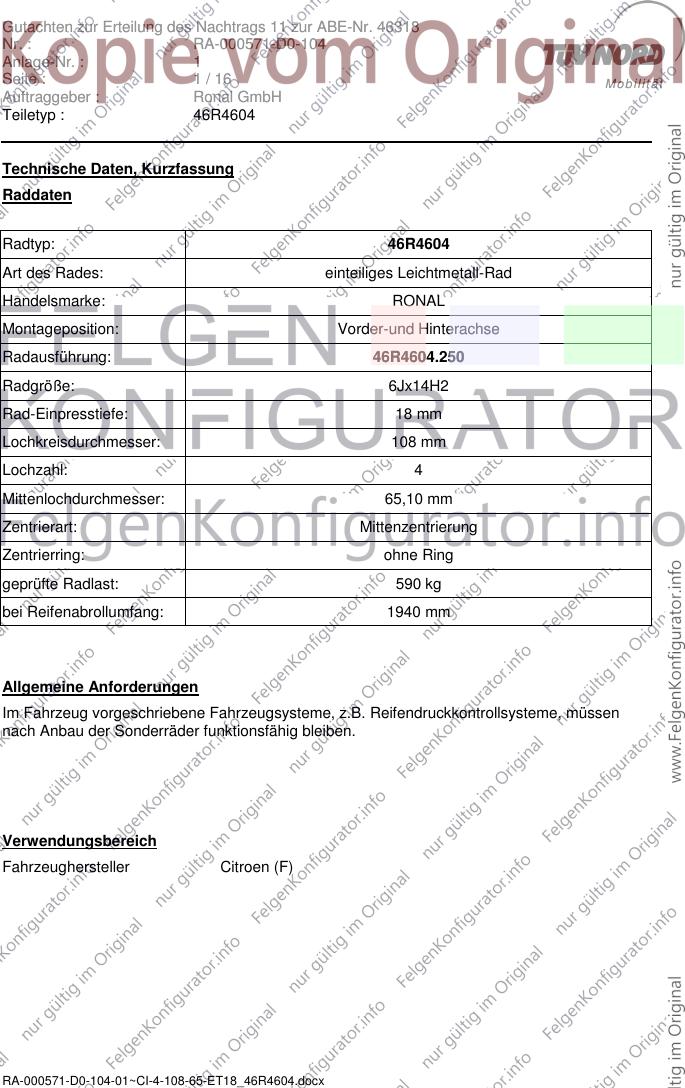

Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1
Seite : 1 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Technische Daten, Kurzfassung
Raddaten
Radtyp: 46R4604
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 46R4604.250
Radgröße: 6Jx14H2
Rad-Einpresstiefe: 18 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
Mittenlochdurchmesser: 65,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 590 kg
bei Reifenabrollumfang: 1940 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller Citroen (F)
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1
Seite : 2 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Radbefstigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
F, F KFU, F 8HX, F 8HZ, F HFX, Radschraube, Kegel 60°, Gewinde ZPS4X3029 110 Nm
F KFV, G 9HW, G 9HX, G KFW, M12x1,25, Schaftlänge 38 mm
G RHY, G WJY, J 8HX, J 8HZ, J
HFX, J KFU, J KFV, M NFU, M
RHY, M WJY, M4, M59, MFDJY,
MFHDZ, MFHFX, MFKFW,
MFKFX, MFLFX, MFWJZ, N2,
N6, S, S HFX, S NFT, X1, XB,
ZA
Typ: XB
ABE / EG-Genehmigung: C943
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 75 Citroen BX, 165/70R14 A02) bis A10)
Citroen BX Break M00)
175/65R14
185/60R14
195/60R14
C943/NT6 820/840 4/108/65,1
Typ: XB
ABE / EG-Genehmigung: C943/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 76 Citroen BX, 165/70R14 A02) bis A10)
Citroen BX Break M00)
175/65R14
185/60R14
195/60R14
88 bis 90 Citroen BX GTI, 185/60R14
Citroen BX Break GTI
195/60R14
108 bis 116 Citroen BX GTI 16V 195/60R14
C943/1/NT07 840/820 4/108/65,1
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1
Seite : 3 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Typ: XB
ABE / EG-Genehmigung: C943/2
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 80 Citroen BX 165/70R14 A02) bis A10)
Citroen BX Break M00)
175/65R14
185/60R14
195/60R14
88 Citroen BX 185/60R14
195/60R14
88 Citroen BX Break 175/65R14
185/60R14
195/60R14
108 bis 116 Citroen BX 195/60R14
C943/2/NT09 840/840
Typ: ZA
ABE / EG-Genehmigung: E544/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 69 Citroen AX 165/60R14 A02) bis A10)
185/50R14
E544/1/NT07 660/585 4/108/65,1
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1
Seite : 4 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Typ: N2
ABE / EG-Genehmigung: F834
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
47 bis 55 Citroen ZX 185/50R14 A02) bis A10)
(Schrägheck, Serie nur 13- G0K)
Zoll-Bereifung oder Serie
13-Zoll ww. 14-Zoll- 185/55R14
Serienbereifung)
175/60R14
175/65R14
G2W)
185/60R14
G2W)
47 bis 74 Citroen ZX 175/65R14
(Schrägheck, 14-Zoll-
Serienbereifung) 185/60R14
88 bis 89 Citroen ZX 175/65R14 M+S
(Schrägheck, 14-Zoll-
Serienbereifung) 185/60R14
47 bis 74 Citroen ZX Break 175/65R14
(Kombi)
185/60R14
F834/NT11 880/840 4/108/65,1
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1

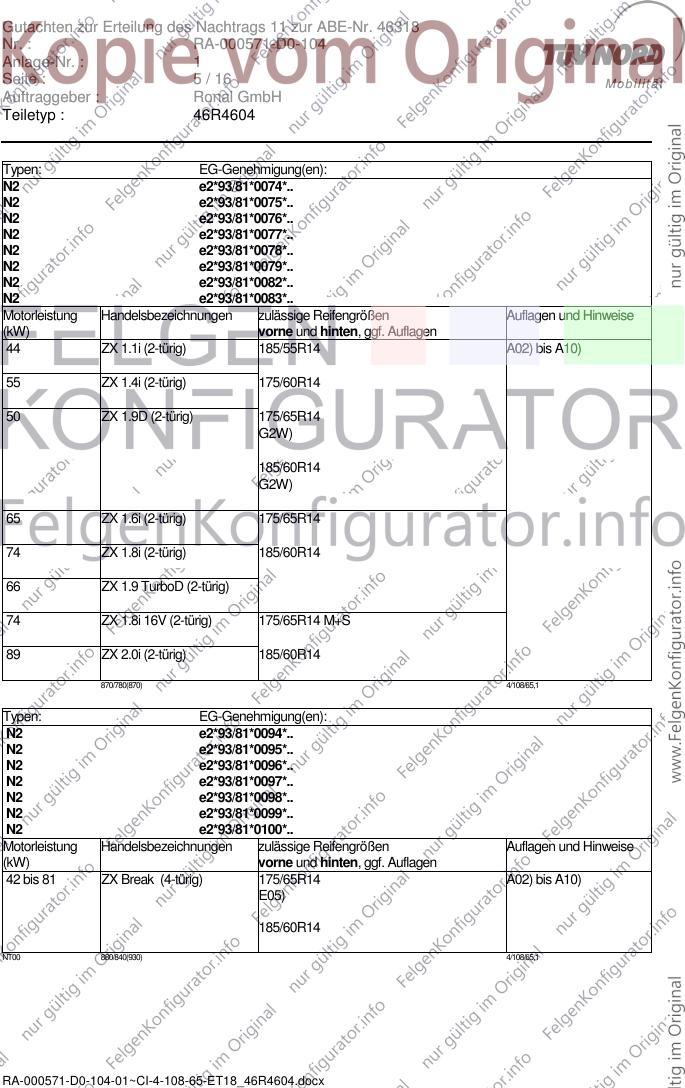

Seite : 5 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Typen: EG-Genehmigung(en):
N2 e2*93/81*0074*..
N2 e2*93/81*0075*..
N2 e2*93/81*0076*..
N2 e2*93/81*0077*..
N2 e2*93/81*0078*..
N2 e2*93/81*0079*..
N2 e2*93/81*0082*..
N2 e2*93/81*0083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 ZX 1.1i (2-türig) 185/55R14 A02) bis A10)
55 ZX 1.4i (2-türig) 175/60R14
50 ZX 1.9D (2-türig) 175/65R14
G2W)
185/60R14
G2W)
65 ZX 1.6i (2-türig) 175/65R14
74 ZX 1.8i (2-türig) 185/60R14
66 ZX 1.9 TurboD (2-türig)
74 ZX 1.8i 16V (2-türig) 175/65R14 M+S
89 ZX 2.0i (2-türig) 185/60R14
870/780(870) 4/108/65,1
Typen: EG-Genehmigung(en):
N2 e2*93/81*0094*..
N2 e2*93/81*0095*..
N2 e2*93/81*0096*..
N2 e2*93/81*0097*..
N2 e2*93/81*0098*..
N2 e2*93/81*0099*..
N2 e2*93/81*0100*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
42 bis 81 ZX Break (4-türig) 175/65R14 A02) bis A10)
E05)
185/60R14
NT00 880/840(930) 4/108/65,1
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1
Seite : 6 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Typ: X1
ABE / EG-Genehmigung: G411
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 89 Citroen Xantia 175/70R14 A02) bis A10)
E05) E03)
185/65R14
195/60R14
205/60R14
G411/NT09 1020/850 4/108/65,1
Typen: ABE / EG-Genehmigung(en):
X1 e2*93/81*0001*..
X1 e2*93/81*0002*..
X1 e2*93/81*0003*..
X1 e2*93/81*0004*..
X1 e2*93/81*0005*..
X1 e2*93/81*0006*..
X1 e2*93/81*0007*..
X1 e2*93/81*0019*..
X1 e2*93/81*0065*..
X1 e2*93/81*0069*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 89 Citroen Xantia 175/70R14 A02) bis A10)
E05) E03)
185/65R14
195/60R14
205/60R14
4/108/65,1
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1

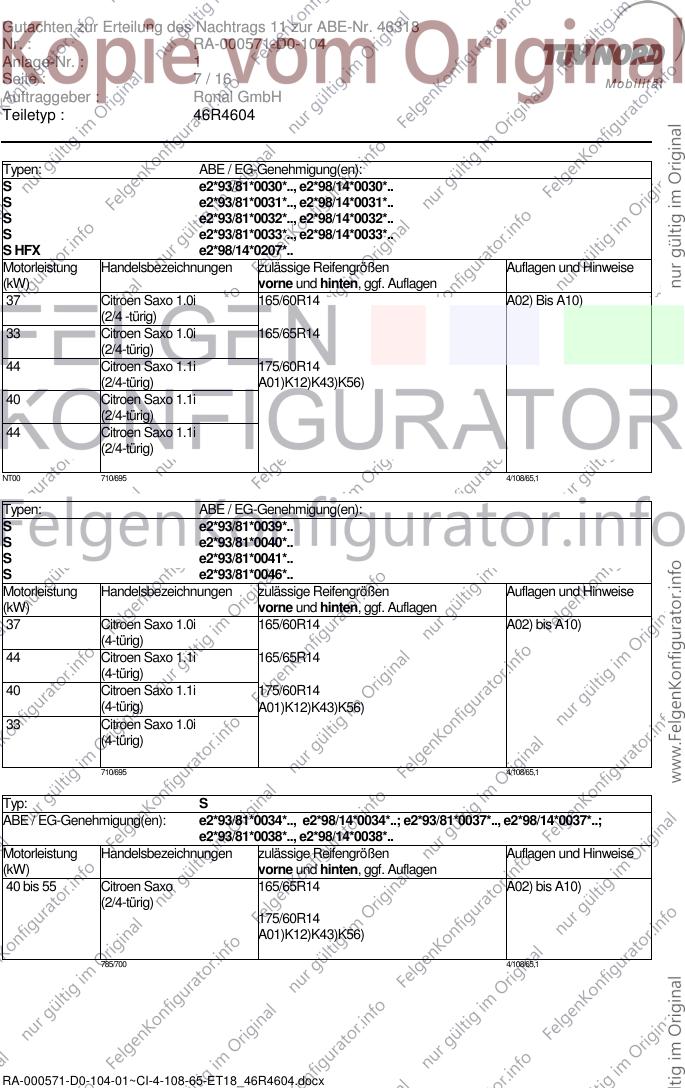

Seite : 7 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Typen: ABE / EG-Genehmigung(en):
S e2*93/81*0030*.., e2*98/14*0030*..
S e2*93/81*0031*.., e2*98/14*0031*..
S e2*93/81*0032*.., e2*98/14*0032*..
S e2*93/81*0033*.., e2*98/14*0033*..
S HFX e2*98/14*0207*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
37 Citroen Saxo 1.0i 165/60R14 A02) Bis A10)
(2/4 -türig)
33 Citroen Saxo 1.0i 165/65R14
(2/4-türig)
44 Citroen Saxo 1.1i 175/60R14
(2/4-türig) A01)K12)K43)K56)
40 Citroen Saxo 1.1i
(2/4-türig)
44 Citroen Saxo 1.1i
(2/4-türig)
NT00 710/695 4/108/65,1
Typen: ABE / EG-Genehmigung(en):
S e2*93/81*0039*..
S e2*93/81*0040*..
S e2*93/81*0041*..
S e2*93/81*0046*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
37 Citroen Saxo 1.0i 165/60R14 A02) bis A10)
(4-türig)
44 Citroen Saxo 1.1i 165/65R14
(4-türig)
40 Citroen Saxo 1.1i 175/60R14
(4-türig) A01)K12)K43)K56)
33 Citroen Saxo 1.0i
(4-türig)
710/695 4/108/65,1
Typ: S
ABE / EG-Genehmigung(en): e2*93/81*0034*.., e2*98/14*0034*..; e2*93/81*0037*.., e2*98/14*0037*..;
e2*93/81*0038*.., e2*98/14*0038*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 55 Citroen Saxo 165/65R14 A02) bis A10)
(2/4-türig)
175/60R14
A01)K12)K43)K56)
785/700 4/108/65,1
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1

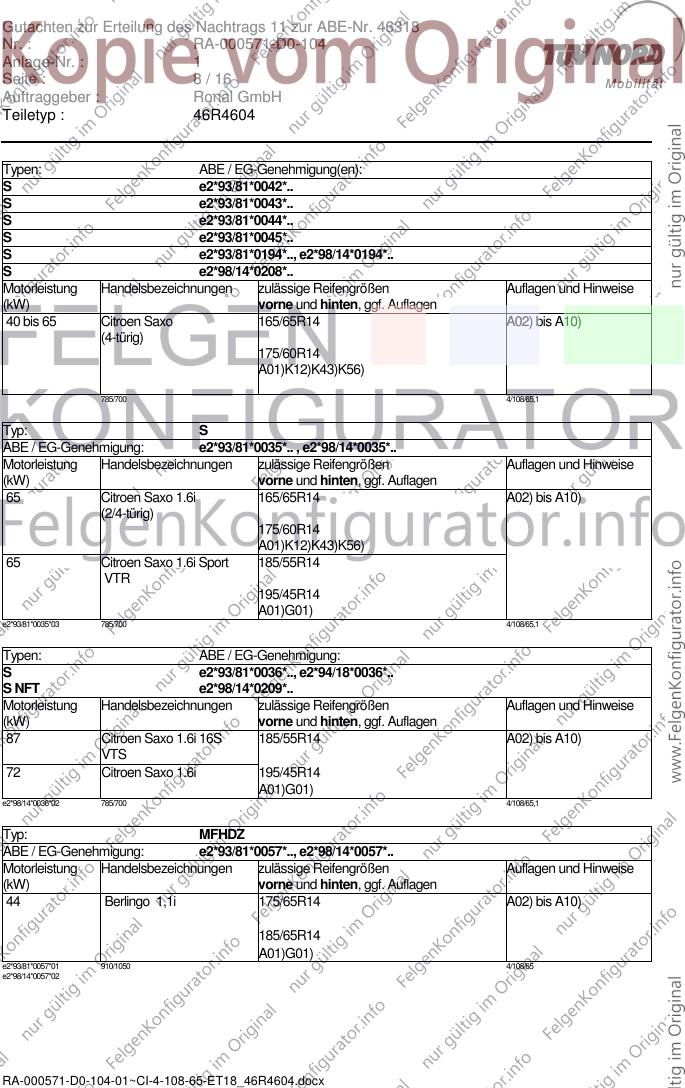

Seite : 8 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Typen: ABE / EG-Genehmigung(en):
S e2*93/81*0042*..
S e2*93/81*0043*..
S e2*93/81*0044*..
S e2*93/81*0045*..
S e2*93/81*0194*.., e2*98/14*0194*..
S e2*98/14*0208*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 65 Citroen Saxo 165/65R14 A02) bis A10)
(4-türig)
175/60R14
A01)K12)K43)K56)
785/700 4/108/65,1
Typ: S
ABE / EG-Genehmigung: e2*93/81*0035*.. , e2*98/14*0035*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 Citroen Saxo 1.6i 165/65R14 A02) bis A10)
(2/4-türig)
175/60R14
A01)K12)K43)K56)
65 Citroen Saxo 1.6i Sport 185/55R14
VTR
195/45R14
A01)G01)
e2*93/81*0035*03 785/700 4/108/65,1
Typen: ABE / EG-Genehmigung:
S e2*93/81*0036*.., e2*94/18*0036*..
S NFT e2*98/14*0209*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
87 Citroen Saxo 1.6i 16S 185/55R14 A02) bis A10)
VTS
72 Citroen Saxo 1.6i 195/45R14
A01)G01)
e2*98/14*0036*02 785/700 4/108/65,1
Typ: MFHDZ
ABE / EG-Genehmigung: e2*93/81*0057*.., e2*98/14*0057*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 Berlingo 1,1i 175/65R14 A02) bis A10)
185/65R14
A01)G01)
e2*93/81*0057*01 910/1050 4/108/65
e2*98/14*0057*02
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1
Seite : 9 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Typen: ABE / EG-Genehmigung:
MFHFX e2*98/14*0224*..
MFKFW e2*98/14*0225*..
M NFU e2*98/14*0226*..
M WJY e2*98/14*0227*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 80 Berlingo 175/65R14 A02) bis A10)
E03)
175/70R14
G2T)
185/65R14
G2T)
910/1050 4/108/65
Typ: MFLFX
ABE / EG-Genehmigung: e2*93/81*0132*.., e2*98/14*0132*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 Berlingo 1,8i 175/65R14 A02) bis A10)
175/70R14
185/65R14
A01)G01)
e2*98/14*0132*03 910/950bzw. 1000 4/108/65
Typen: ABE / EG-Genehmigung:
MFKFX e2*93/81*0058*.., e2*98/14*0058*..
MFDJY e2*93/81*0059*..
MFWJZ e2*93/81*0181*.., e2*98/14*0181*..
M RHY e2*98/14*0201*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 66 Berlingo 175/65R14 A02) bis A10)
175/70R14
E05)
185/65R14
G2T)
910/1050 4/108/65
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1
Seite : 10 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Typ: M4
ABE / EG-Genehmigung: H419
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 55 Berlingo 175/65R14 A02) bis A10)
(nur Fahrzeuge mit
Frontantrieb und zul. 185/60R14
Achslasten bis 950 kg)
185/65R14
A01)G01)
43 bis 66 Berlingo 175/65R14 A02) bis A10)
(nur Fahrzeuge mit
(Frontantrieb und zul. 185/65R14
Achslasten bis 1060kg) A01)G01)
H419/NT09 930/1060 4/108/65
Typen: EG-Genehmigung(en):
N6 e2*93/81*0104*.., e2*98/14*0104*..
N6 e2*93/81*0113*..
N6 e2*93/81*0111*.., e2*98/14*0111*..
N6 e2*93/81*0112*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
42 bis 55 Citroen Xsara 175/65R14 A02) bis A10)
(3/5-türig, Fließheck, Kombi) E03)
185/60R14
185/65R14
195/60R14
Typen: EG-Genehmigung(en):
N6 e2*93/81*0105*.., e2*98/14*0105*..
N6 e2*93/81*0106*..
N6 e2*93/81*0107*.., e2*98/14*0107*..
N6 e2*93/81*0108*.., e2*98/14*0108*..
N6 e2*93/81*0109*.., e2*98/14*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 97 Citroen Xsara 185/65R14 A02) bis A10)
(3/5-türig,Fließheck, Kombi) E03)
195/60R14
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1

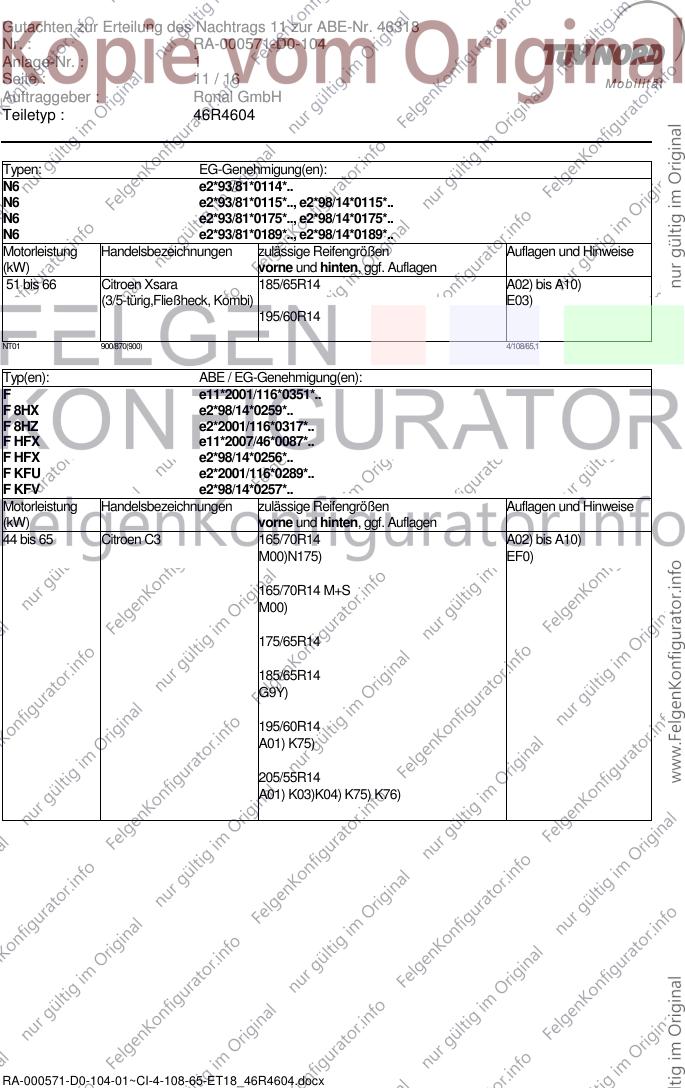

Seite : 11 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Typen: EG-Genehmigung(en):
N6 e2*93/81*0114*..
N6 e2*93/81*0115*.., e2*98/14*0115*..
N6 e2*93/81*0175*.., e2*98/14*0175*..
N6 e2*93/81*0189*.., e2*98/14*0189*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 66 Citroen Xsara 185/65R14 A02) bis A10)
(3/5-türig,Fließheck, Kombi) E03)
195/60R14
NT01 900/870(900) 4/108/65,1
Typ(en): ABE / EG-Genehmigung(en):
F e11*2001/116*0351*..
F 8HX e2*98/14*0259*..
F 8HZ e2*2001/116*0317*..
F HFX e11*2007/46*0087*..
F HFX e2*98/14*0256*..
F KFU e2*2001/116*0289*..
F KFV e2*98/14*0257*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 65 Citroen C3 165/70R14 A02) bis A10)
M00)N175) EF0)
165/70R14 M+S
M00)
175/65R14
185/65R14
G9Y)
195/60R14
A01) K75)
205/55R14
A01) K03)K04) K75) K76)
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1

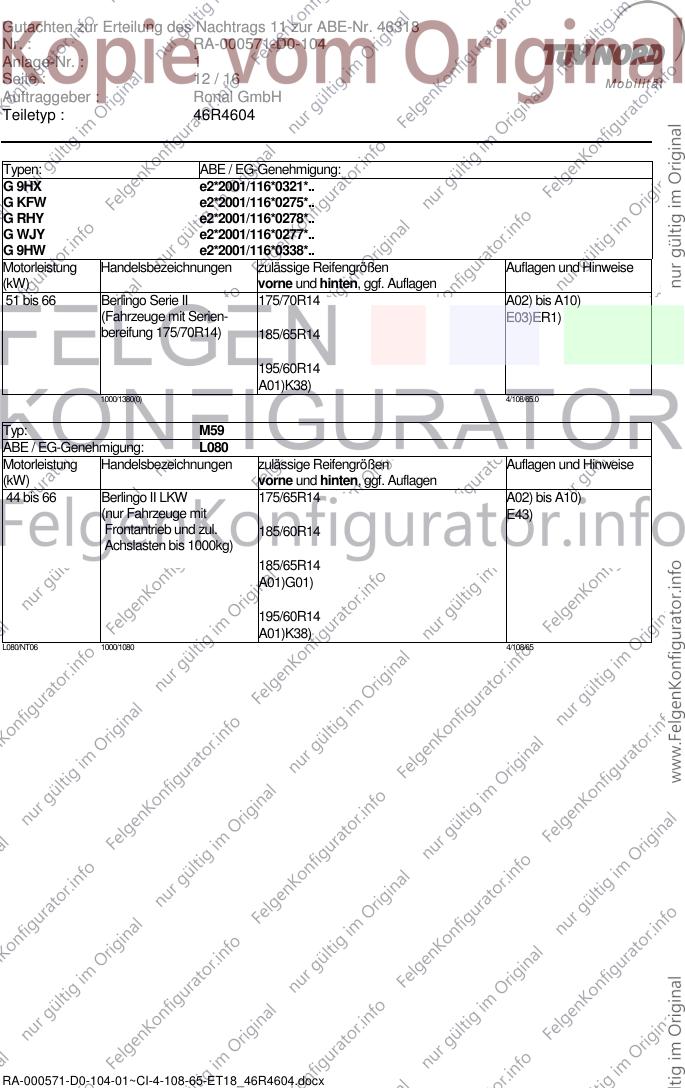

Seite : 12 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Typen: ABE / EG-Genehmigung:
G 9HX e2*2001/116*0321*..
G KFW e2*2001/116*0275*..
G RHY e2*2001/116*0278*..
G WJY e2*2001/116*0277*..
G 9HW e2*2001/116*0338*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 66 Berlingo Serie II 175/70R14 A02) bis A10)
(Fahrzeuge mit Serien- E03)ER1)
bereifung 175/70R14) 185/65R14
195/60R14
A01)K38)
1000/1380(0) 4/108/65.0
Typ: M59
ABE / EG-Genehmigung: L080
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 66 Berlingo II LKW 175/65R14 A02) bis A10)
(nur Fahrzeuge mit E43)
Frontantrieb und zul. 185/60R14
Achslasten bis 1000kg)
185/65R14
A01)G01)
195/60R14
A01)K38)
L080/NT06 1000/1080 4/108/65
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1

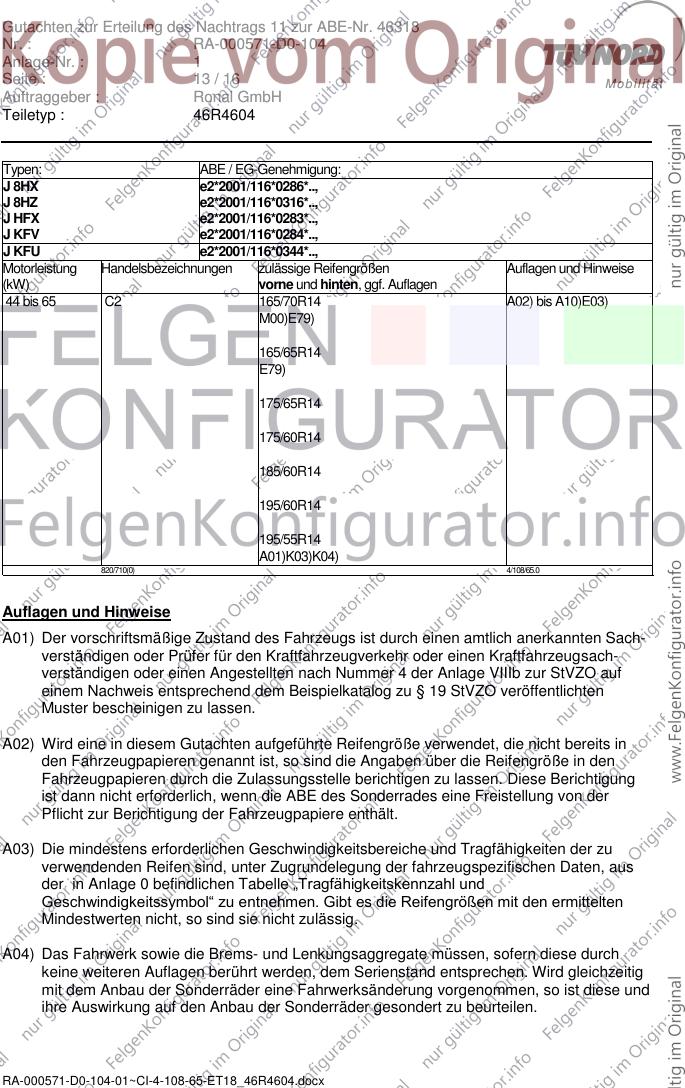

Seite : 13 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
Typen: ABE / EG-Genehmigung:
J 8HX e2*2001/116*0286*..,
J 8HZ e2*2001/116*0316*..,
J HFX e2*2001/116*0283*..,
J KFV e2*2001/116*0284*..,
J KFU e2*2001/116*0344*..,
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 65 C2 165/70R14 A02) bis A10)E03)
M00)E79)
165/65R14
E79)
175/65R14
175/60R14
185/60R14
195/60R14
195/55R14
A01)K03)K04)
820/710(0) 4/108/65.0
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1

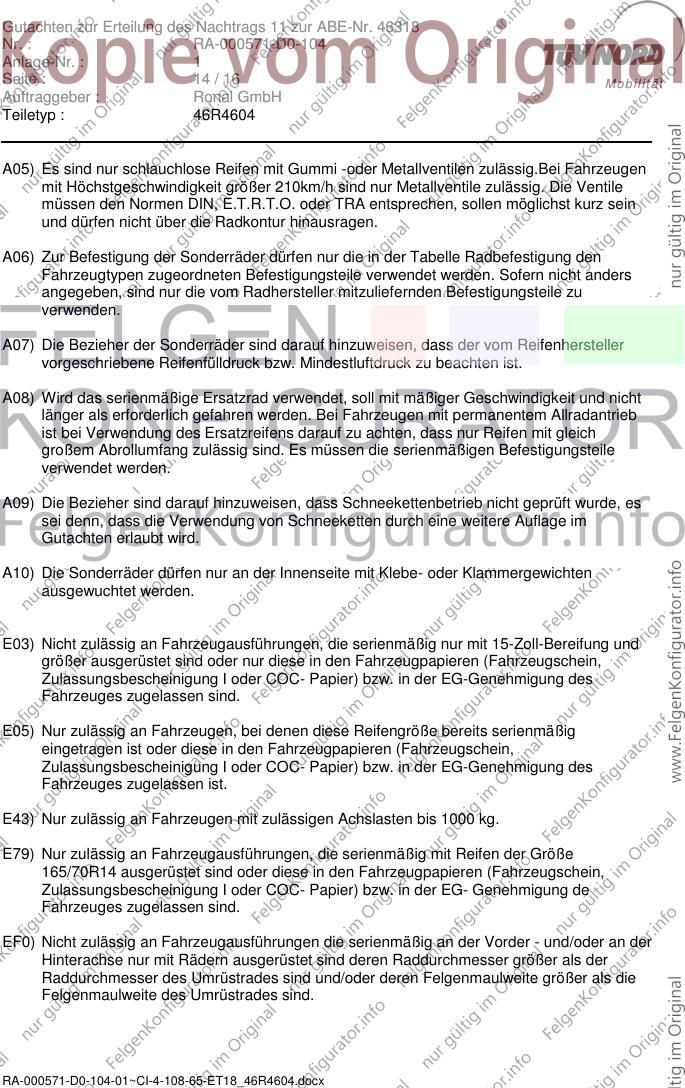

Seite : 14 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
E03) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 15-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E43) Nur zulässig an Fahrzeugen mit zulässigen Achslasten bis 1000 kg.
E79) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen der Größe
165/70R14 ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung de
Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1

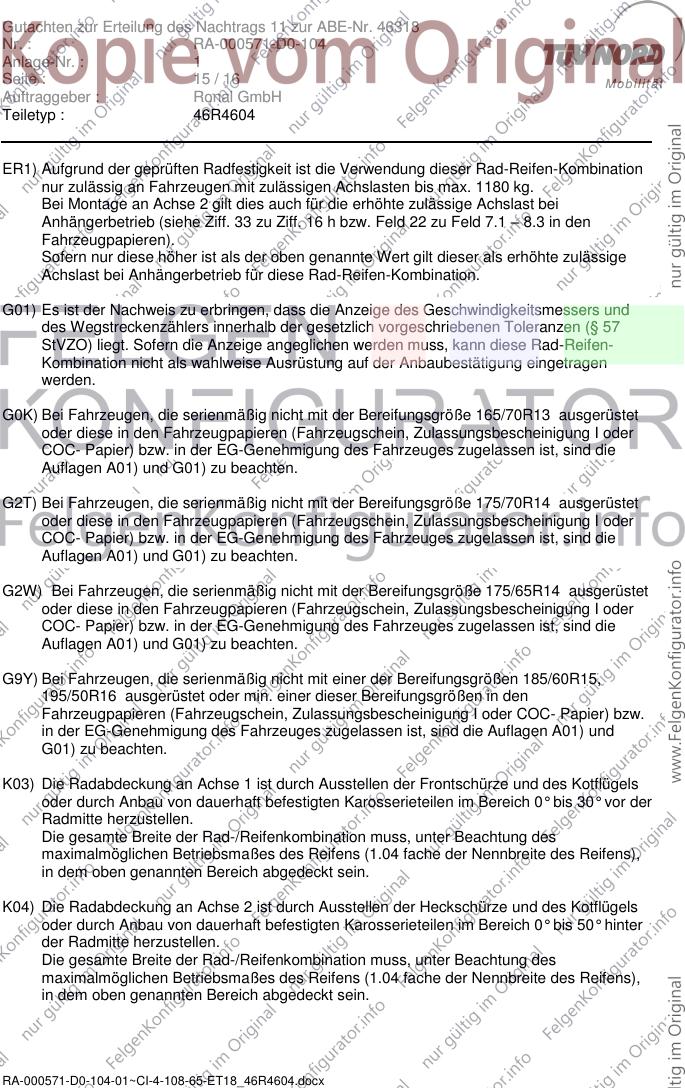

Seite : 15 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1180 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 165/70R13 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G2T) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 175/70R14 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G2W) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 175/65R14 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G9Y) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/60R15,
195/50R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46318
Nr. : RA-000571-D0-104
Anlage-Nr. : 1

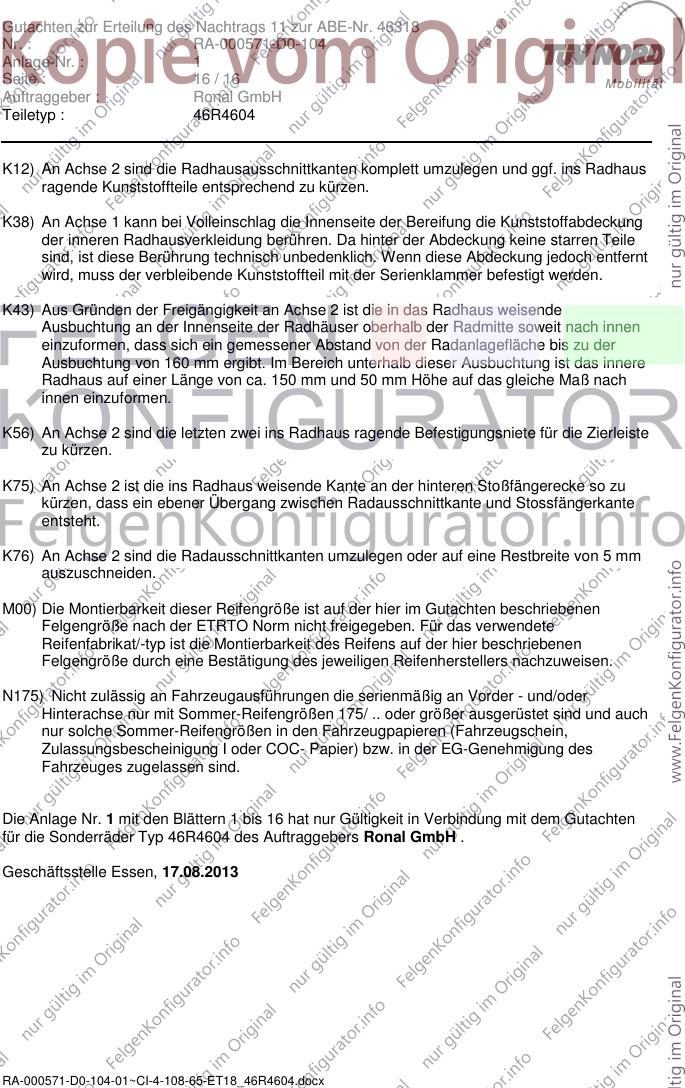

Seite : 16 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R4604
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K38) An Achse 1 kann bei Volleinschlag die Innenseite der Bereifung die Kunststoffabdeckung
der inneren Radhausverkleidung berühren. Da hinter der Abdeckung keine starren Teile
sind, ist diese Berührung technisch unbedenklich. Wenn diese Abdeckung jedoch entfernt
wird, muss der verbleibende Kunststoffteil mit der Serienklammer befestigt werden.
K43) Aus Gründen der Freigängigkeit an Achse 2 ist die in das Radhaus weisende
Ausbuchtung an der Innenseite der Radhäuser oberhalb der Radmitte soweit nach innen
einzuformen, dass sich ein gemessener Abstand von der Radanlagefläche bis zu der
Ausbuchtung von 160 mm ergibt. Im Bereich unterhalb dieser Ausbuchtung ist das innere
Radhaus auf einer Länge von ca. 150 mm und 50 mm Höhe auf das gleiche Maß nach
innen einzuformen.
K56) An Achse 2 sind die letzten zwei ins Radhaus ragende Befestigungsniete für die Zierleiste
zu kürzen.
K75) An Achse 2 ist die ins Radhaus weisende Kante an der hinteren Stoßfängerecke so zu
kürzen, dass ein ebener Übergang zwischen Radausschnittkante und Stossfängerkante
entsteht.
K76) An Achse 2 sind die Radausschnittkanten umzulegen oder auf eine Restbreite von 5 mm
auszuschneiden.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N175) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 175/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 1 mit den Blättern 1 bis 16 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 46R4604 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 17.08.2013
RA-000571-D0-104-01~CI-4-108-65-ET18_46R4604.docx
