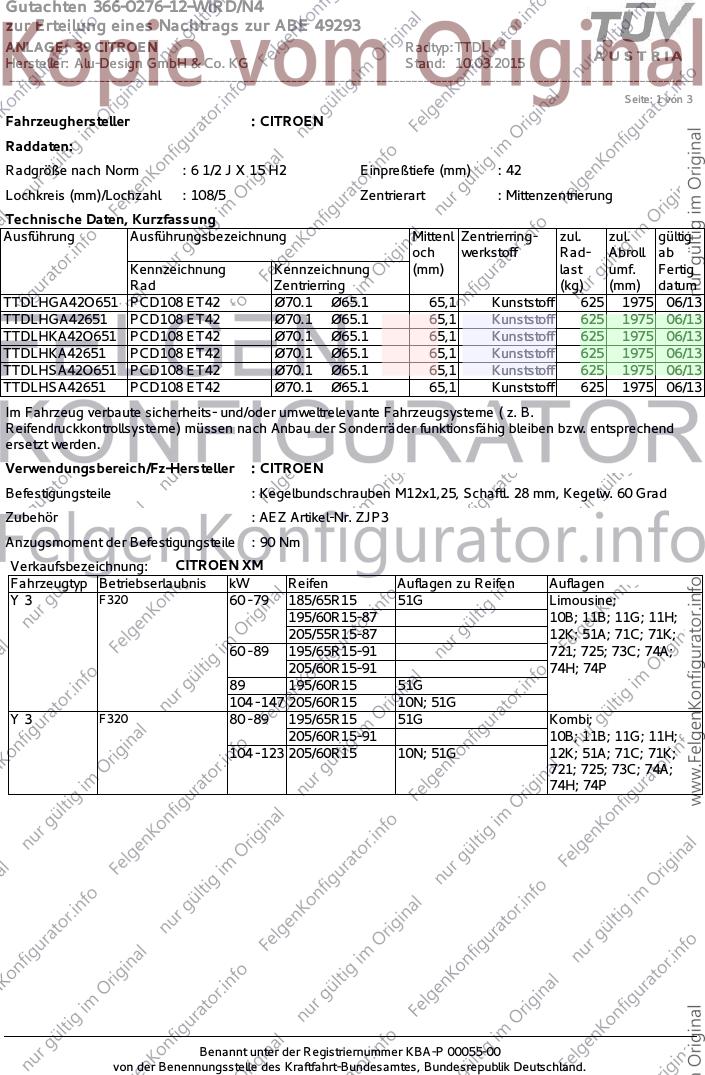

Gutachten 366-0276-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49293
ANLAGE: 39 CITROEN Radtyp: TTDL
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : CITROEN
Raddaten:
Radgröße nach Norm : 6 1/2 J X 15 H2 Einpreßtiefe (mm) : 42
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTDLHGA42O651 PCD108 ET42 Ø70.1 Ø65.1 65,1 Kunststoff 625 1975 06/13
TTDLHGA42651 PCD108 ET42 Ø70.1 Ø65.1 65,1 Kunststoff 625 1975 06/13
TTDLHKA42O651 PCD108 ET42 Ø70.1 Ø65.1 65,1 Kunststoff 625 1975 06/13
TTDLHKA42651 PCD108 ET42 Ø70.1 Ø65.1 65,1 Kunststoff 625 1975 06/13
TTDLHSA42O651 PCD108 ET42 Ø70.1 Ø65.1 65,1 Kunststoff 625 1975 06/13
TTDLHSA42651 PCD108 ET42 Ø70.1 Ø65.1 65,1 Kunststoff 625 1975 06/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJP3
Anzugsmoment der Befestigungsteile : 90 Nm
Verkaufsbezeichnung: CITROEN XM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Y3 F320 60 - 79 185/65R15 51G Limousine;
195/60R15-87 10B; 11B; 11G; 11H;
205/55R15-87 12K; 51A; 71C; 71K;
60 - 89 195/65R15-91 721; 725; 73C; 74A;
205/60R15-91 74H; 74P
89 195/60R15 51G
104 - 147 205/60R15 10N; 51G
Y3 F320 80 - 89 195/65R15 51G Kombi;
205/60R15-91 10B; 11B; 11G; 11H;
104 - 123 205/60R15 10N; 51G 12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

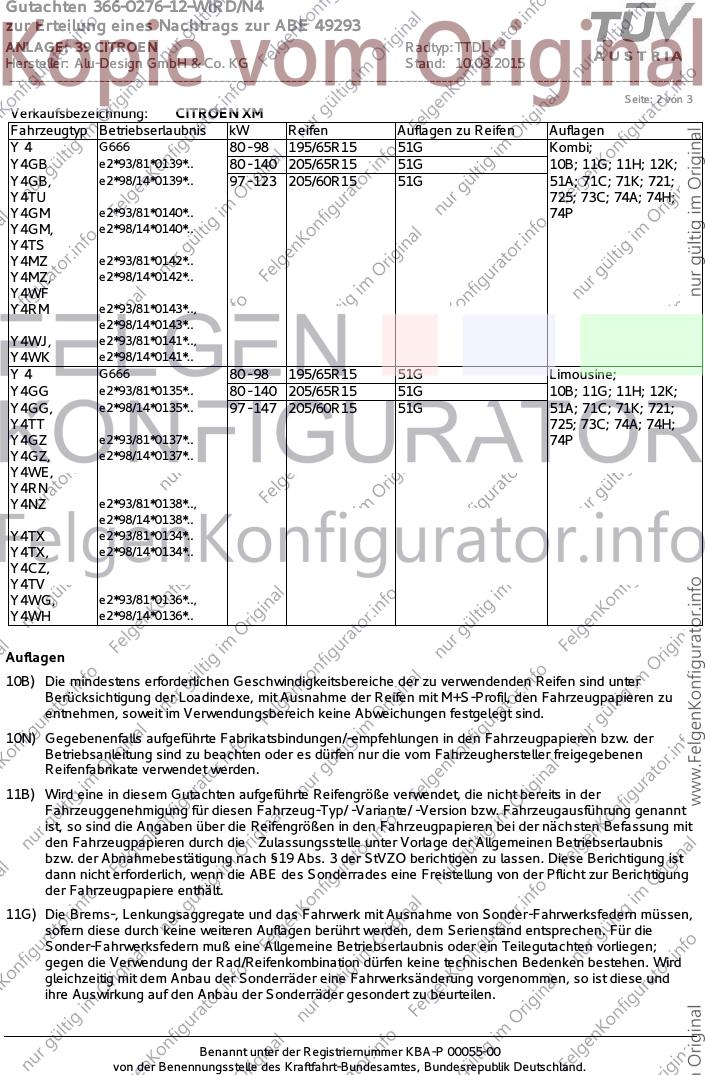

Gutachten 366-0276-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49293
ANLAGE: 39 CITROEN Radtyp: TTDL
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 2 von 3
Verkaufsbezeichnung: CITROEN XM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Y4 G666 80 - 98 195/65R15 51G Kombi;
Y4GB e2*93/81*0139*.. 80 - 140 205/65R15 51G 10B; 11G; 11H; 12K;
Y4GB, e2*98/14*0139*.. 97 - 123 205/60R15 51G 51A; 71C; 71K; 721;
Y4TU 725; 73C; 74A; 74H;
Y4GM e2*93/81*0140*.. 74P
Y4GM, e2*98/14*0140*..
Y4TS
Y4MZ e2*93/81*0142*..
Y4MZ, e2*98/14*0142*..
Y4WF
Y4RM e2*93/81*0143*..,
e2*98/14*0143*..
Y4WJ, e2*93/81*0141*..,
Y4WK e2*98/14*0141*..
Y4 G666 80 - 98 195/65R15 51G Limousine;
Y4GG e2*93/81*0135*.. 80 - 140 205/65R15 51G 10B; 11G; 11H; 12K;
Y4GG, e2*98/14*0135*.. 97 - 147 205/60R15 51G 51A; 71C; 71K; 721;
Y4TT 725; 73C; 74A; 74H;
Y4GZ e2*93/81*0137*.. 74P
Y4GZ, e2*98/14*0137*..
Y4WE,
Y4RN
Y4NZ e2*93/81*0138*..,
e2*98/14*0138*..
Y4TX e2*93/81*0134*..
Y4TX, e2*98/14*0134*..
Y4CZ,
Y4TV
Y4WG, e2*93/81*0136*..,
Y4WH e2*98/14*0136*..
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10N) Gegebenenfalls aufgeführte Fabrikatsbindungen/-empfehlungen in den Fahrzeugpapieren bzw. der
Betriebsanleitung sind zu beachten oder es dürfen nur die vom Fahrzeughersteller freigegebenen
Reifenfabrikate verwendet werden.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0276-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49293
ANLAGE: 39 CITROEN Radtyp: TTDL
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 3 von 3
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
