Gutachten zur Erteilung der ABE-Nr. 50212 nach § 22 STVZO
Nr. : RA-000800-A0-306
Anlage-Nr. : 8
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM807

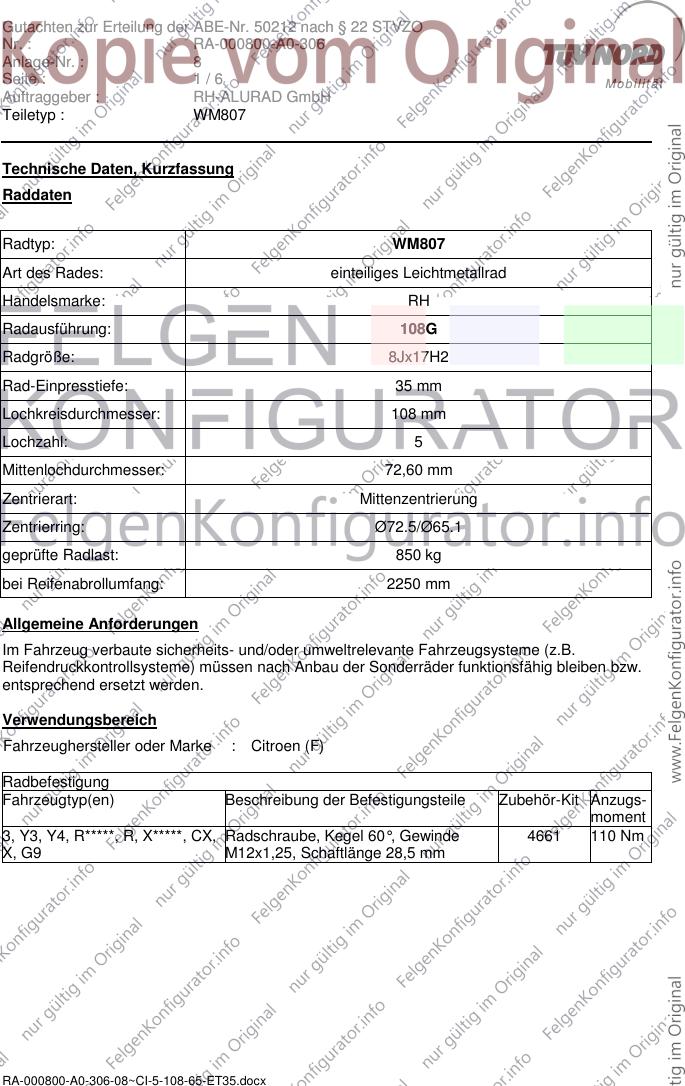

Technische Daten, Kurzfassung
Raddaten
Radtyp: WM807
Art des Rades: einteiliges Leichtmetallrad
Handelsmarke: RH
Radausführung: 108G
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø65.1
geprüfte Radlast: 850 kg
bei Reifenabrollumfang: 2250 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Citroen (F)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
3, Y3, Y4, R*****, R, X*****, CX, Radschraube, Kegel 60°, Gewinde 4661 110 Nm
X, G9 M12x1,25, Schaftlänge 28,5 mm
RA-000800-A0-306-08~CI-5-108-65-ET35.docx
Gutachten zur Erteilung der ABE-Nr. 50212 nach § 22 STVZO
Nr. : RA-000800-A0-306
Anlage-Nr. : 8
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM807

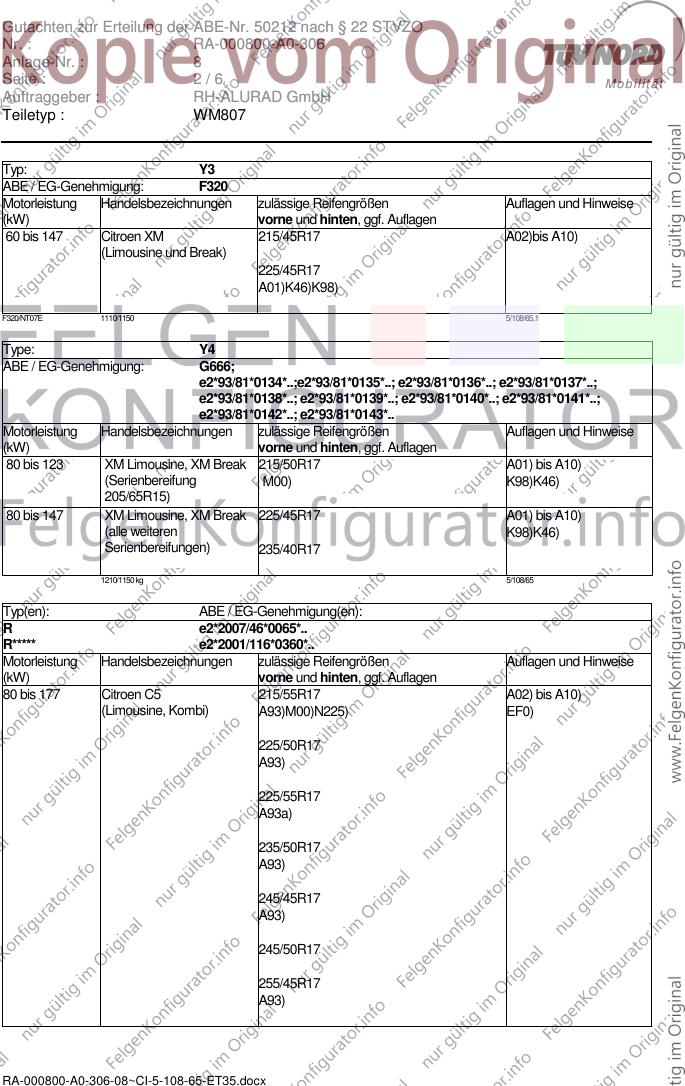

Typ: Y3
ABE / EG-Genehmigung: F320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 147 Citroen XM 215/45R17 A02)bis A10)
(Limousine und Break)
225/45R17
A01)K46)K98)
F320/NT07E 1110/1150 5/108/65,1
Type: Y4
ABE / EG-Genehmigung: G666;
e2*93/81*0134*..;e2*93/81*0135*..; e2*93/81*0136*..; e2*93/81*0137*..;
e2*93/81*0138*..; e2*93/81*0139*..; e2*93/81*0140*..; e2*93/81*0141*..;
e2*93/81*0142*..; e2*93/81*0143*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 123 XM Limousine, XM Break 215/50R17 A01) bis A10)
(Serienbereifung M00) K98)K46)
205/65R15)
80 bis 147 XM Limousine, XM Break 225/45R17 A01) bis A10)
(alle weiteren K98)K46)
Serienbereifungen) 235/40R17
1210/1150 kg 5/108/65
Typ(en): ABE / EG-Genehmigung(en):
R e2*2007/46*0065*..
R***** e2*2001/116*0360*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 177 Citroen C5 215/55R17 A02) bis A10)
(Limousine, Kombi) A93)M00)N225) EF0)
225/50R17
A93)
225/55R17
A93a)
235/50R17
A93)
245/45R17
A93)
245/50R17
255/45R17
A93)
RA-000800-A0-306-08~CI-5-108-65-ET35.docx
Gutachten zur Erteilung der ABE-Nr. 50212 nach § 22 STVZO
Nr. : RA-000800-A0-306
Anlage-Nr. : 8
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM807

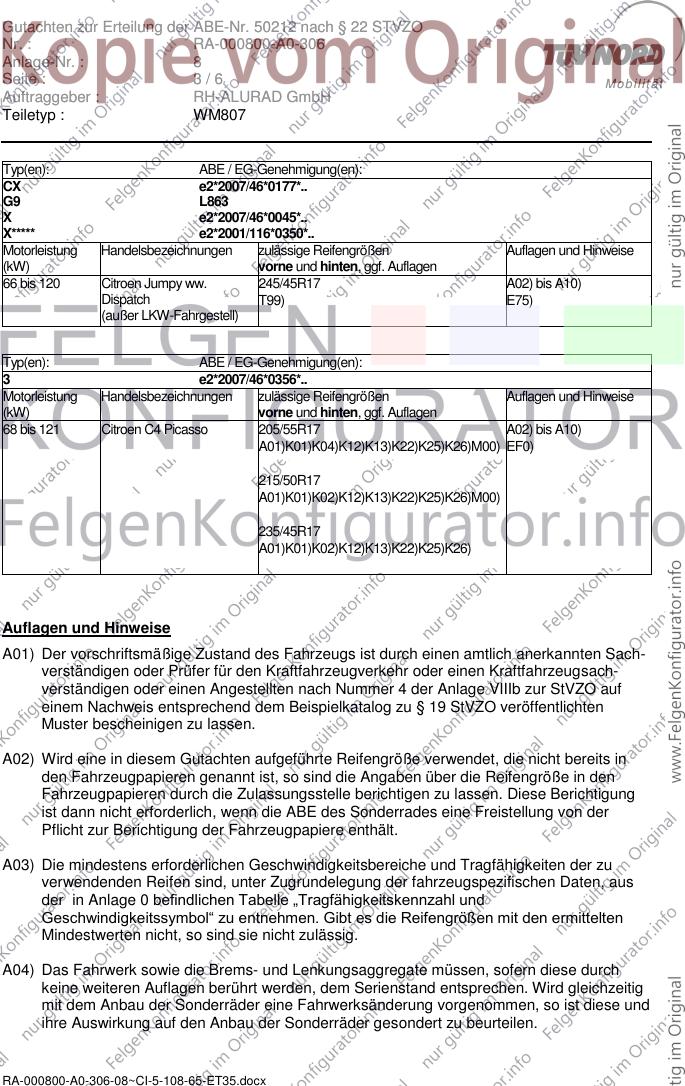

Typ(en): ABE / EG-Genehmigung(en):
CX e2*2007/46*0177*..
G9 L863
X e2*2007/46*0045*..
X***** e2*2001/116*0350*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 120 Citroen Jumpy ww. 245/45R17 A02) bis A10)
Dispatch T99) E75)
(außer LKW-Fahrgestell)
Typ(en): ABE / EG-Genehmigung(en):
3 e2*2007/46*0356*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 121 Citroen C4 Picasso 205/55R17 A02) bis A10)
A01)K01)K04)K12)K13)K22)K25)K26)M00) EF0)
215/50R17
A01)K01)K02)K12)K13)K22)K25)K26)M00)
235/45R17
A01)K01)K02)K12)K13)K22)K25)K26)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000800-A0-306-08~CI-5-108-65-ET35.docx
Gutachten zur Erteilung der ABE-Nr. 50212 nach § 22 STVZO
Nr. : RA-000800-A0-306
Anlage-Nr. : 8
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM807

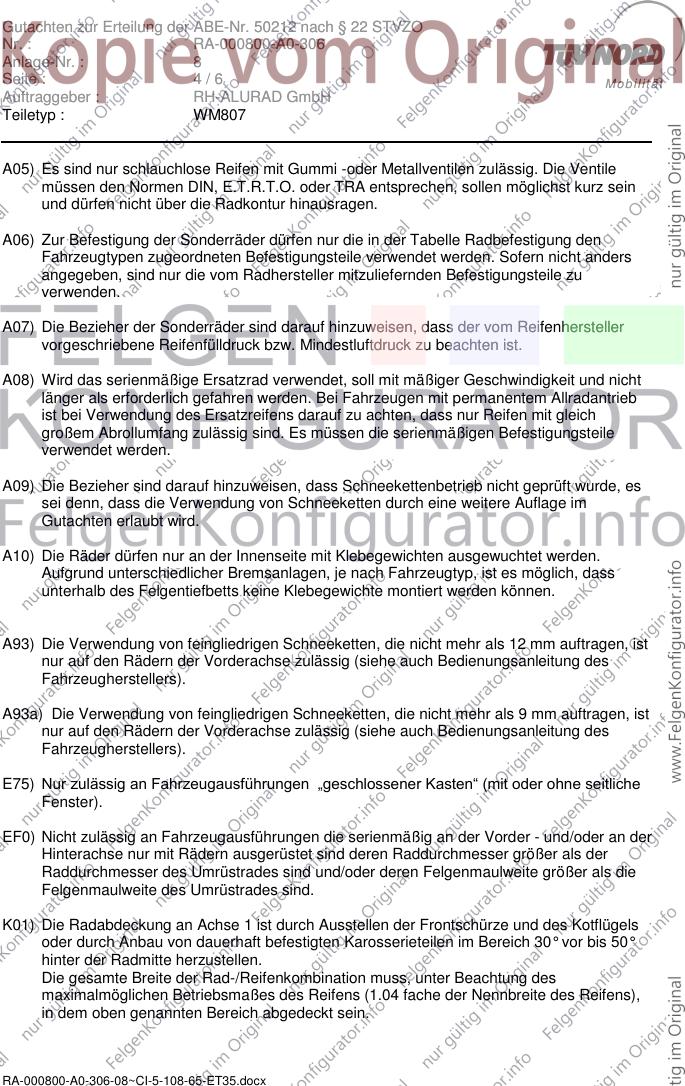

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Aufgrund unterschiedlicher Bremsanlagen, je nach Fahrzeugtyp, ist es möglich, dass
unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E75) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne seitliche
Fenster).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000800-A0-306-08~CI-5-108-65-ET35.docx
Gutachten zur Erteilung der ABE-Nr. 50212 nach § 22 STVZO
Nr. : RA-000800-A0-306
Anlage-Nr. : 8
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM807

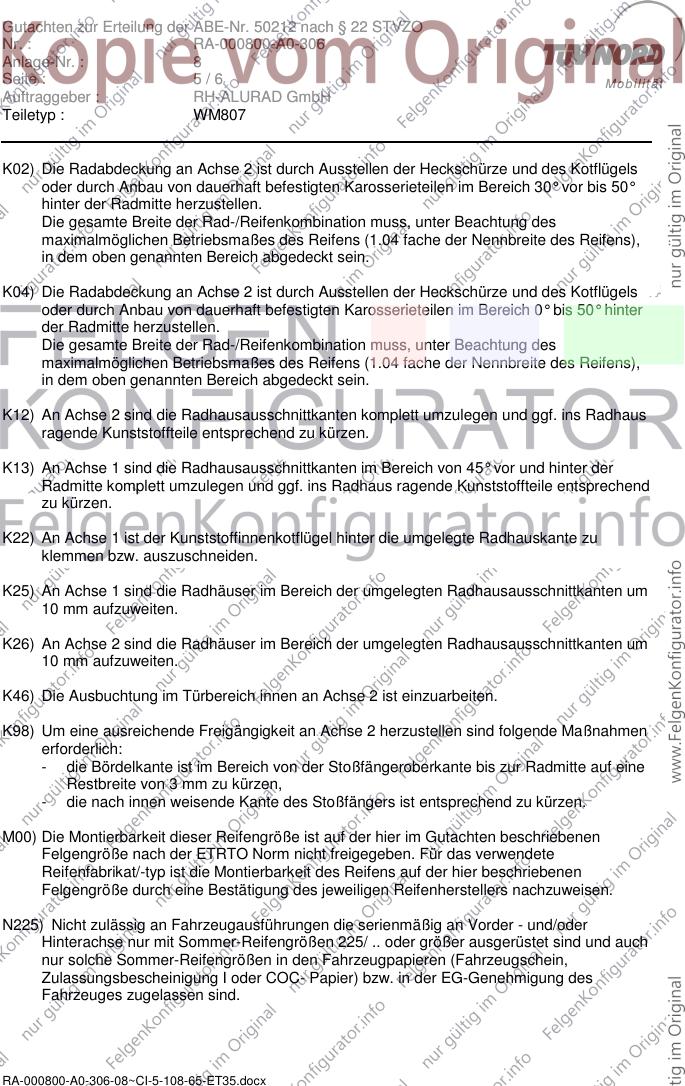

K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K46) Die Ausbuchtung im Türbereich innen an Achse 2 ist einzuarbeiten.
K98) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Bördelkante ist im Bereich von der Stoßfängeroberkante bis zur Radmitte auf eine
Restbreite von 3 mm zu kürzen,
- die nach innen weisende Kante des Stoßfängers ist entsprechend zu kürzen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000800-A0-306-08~CI-5-108-65-ET35.docx
Gutachten zur Erteilung der ABE-Nr. 50212 nach § 22 STVZO
Nr. : RA-000800-A0-306
Anlage-Nr. : 8
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM807

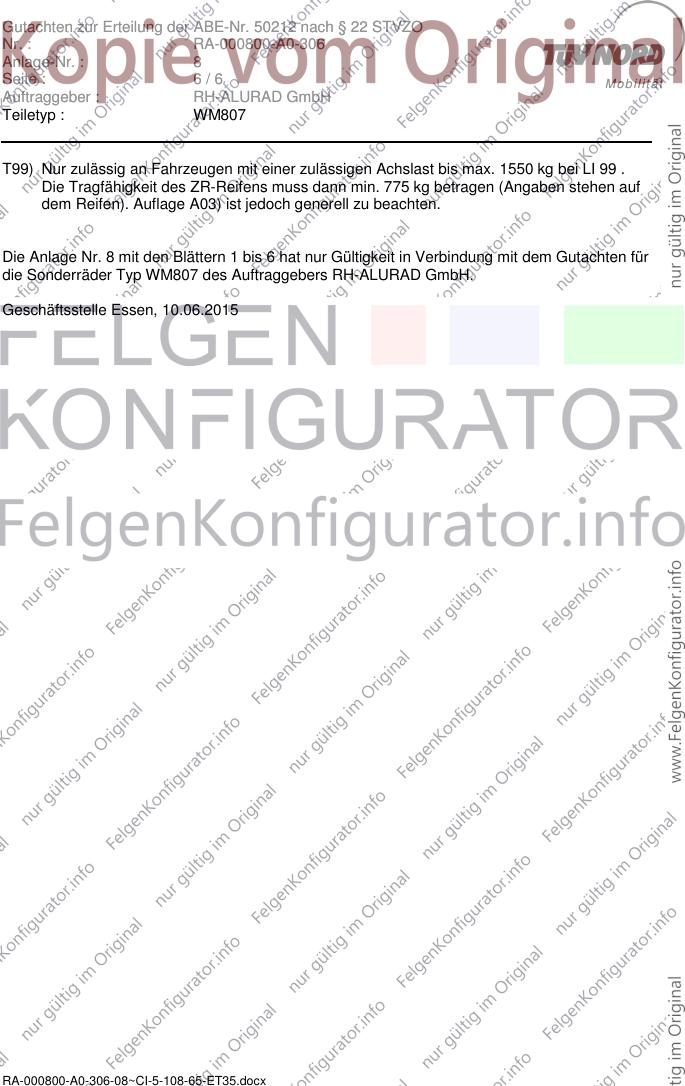

T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 8 mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ WM807 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 10.06.2015
