Gutachten 366-0169-09-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 47 CITROEN Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 20.07.2021
______________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller CITROEN
Raddaten:
Radgröße nach Norm : 5 1/2 J X 14 H2 Einpreßtiefe (mm) : 16
Lochkreis (mm)/Lochzahl : 108/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TREH3KA16O651 PCD108 ET16 ohne 65,1 560 1890 03/13
TREH3SA16D651 PCD108 ET16 ohne 65,1 560 1890 10/09
TREH3SA16O651 PCD108 ET16 ohne 65,1 560 1890 03/13
TREH3SA16W651 PCD108 ET16 ohne 65,1 560 1890 03/09
TREH3SA16651 PCD108 ET16 ohne 65,1 560 1890 05/09
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 24 mm, Kegelw. 60 Grad,
für Typ : M*RHY; M*NFU*; G*RHY*; M*HDZ; M 59 GN; M*DJY*;
G*WJY; M*KFW*; M*WJZ; G*9HW*; G*9HX*; M 59 GL; M*LFX;
M*WJY*; G*KFW; G*NFU*; M 4; M*HFX*; M*KFX; M59
Zubehör : AEZ Artikel-Nr. ZJP7
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : N*DHV*; N*RFV; S*HDZ; S*HFX; S*NFX; S*VJX; S*VJZ;
S1VJZ.; X12B; X12F; X14A, X17B; X15C, X16C; N2C8; S*CDZ;
S*KFW; S1CDZ.; F*KFV*; J*KFU*; N*A9A*; N*LFY; N2L2; S*HDY;
S*NFT; X16A, X13C; J*8HX*; N 2; N2K5; S*KFX; S*VJY; S1KFX.;
X11A, X17A, X19B; J*8HZ*; N*DJY*; N*KFX; N*NFZ; N*RHY; N*VJZ*;
N2E6; N2F9; S*CDY; S*VJY.; J*HFX; J*KFV*; N*LFX*; N*LFZ;
N*WJZ; N2E3/A; S1CDY.; S1HDY.; X14B, X18E; F*HFX*; F*8HX*;
S1NFZ.; X12D; X18A; F*KFU*; F*8HZ*; N*DHY*; N2; S*NFZ; S1HDZ.;
S1VJY.; X 1; X15B
Zubehör : AEZ Artikel-Nr. ZJF1 ww. ZJP2
Anzugsmoment der Befestigungsteile : 90 Nm
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 47 CITROEN Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 20.07.2021
______________________________________________________________________________________________________________

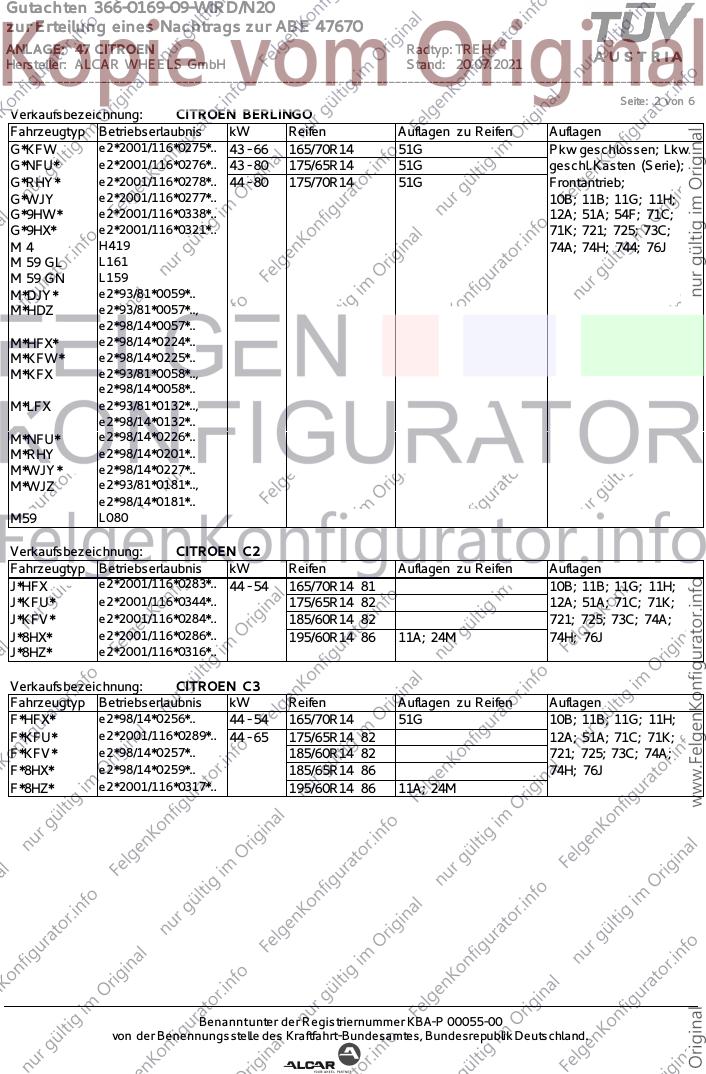

Seite: 2 von 6
Verkaufsbezeichnung: CITROEN BERLINGO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G*KFW e2*2001/116*0275*.. 43 - 66 165/70R14 51G Pkw geschlossen; Lkw
G*NFU* e2*2001/116*0276*.. 43 - 80 175/65R14 51G geschl.Kasten (Serie);
G*RHY* e2*2001/116*0278*.. 44 - 80 175/70R14 51G Frontantrieb;
G*WJY e2*2001/116*0277*.. 10B; 11B; 11G; 11H;
G*9HW* e2*2001/116*0338*.. 12A; 51A; 54F; 71C;
G*9HX* e2*2001/116*0321*.. 71K; 721; 725; 73C;
M4 H419 74A; 74H; 744; 76J
M 59 GL L161
M 59 GN L159
M*DJY* e2*93/81*0059*..
M*HDZ e2*93/81*0057*..,
e2*98/14*0057*..
M*HFX* e2*98/14*0224*..
M*KFW* e2*98/14*0225*..
M*KFX e2*93/81*0058*..,
e2*98/14*0058*..
M*LFX e2*93/81*0132*..,
e2*98/14*0132*..
M*NFU* e2*98/14*0226*..
M*RHY e2*98/14*0201*..
M*WJY* e2*98/14*0227*..
M*WJZ e2*93/81*0181*..,
e2*98/14*0181*..
M59 L080
Verkaufsbezeichnung: CITROEN C2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J*HFX e2*2001/116*0283*.. 44 - 54 165/70R14 81 10B; 11B; 11G; 11H;
J*KFU* e2*2001/116*0344*.. 175/65R14 82 12A; 51A; 71C; 71K;
J*KFV* e2*2001/116*0284*.. 185/60R14 82 721; 725; 73C; 74A;
J*8HX* e2*2001/116*0286*.. 195/60R14 86 11A; 24M 74H; 76J
J*8HZ* e2*2001/116*0316*..
Verkaufsbezeichnung: CITROEN C3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F*HFX* e2*98/14*0256*.. 44 - 54 165/70R14 51G 10B; 11B; 11G; 11H;
F*KFU* e2*2001/116*0289*.. 44 - 65 175/65R14 82 12A; 51A; 71C; 71K;
F*KFV* e2*98/14*0257*.. 185/60R14 82 721; 725; 73C; 74A;
F*8HX* e2*98/14*0259*.. 185/65R14 86 74H; 76J
F*8HZ* e2*2001/116*0317*.. 195/60R14 86 11A; 24M
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 47 CITROEN Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 20.07.2021
______________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: CITROEN SAXO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S*CDY e2*93/81*0031*.., 33 - 65 165/60R14-76 11A; 22B nicht Fzg.-Typ S6????;
e2*98/14*0031*.. 165/65R14-79 11A; 22B Pkw geschlossen;
S*CDZ e2*93/81*0030*.., 175/60R14-79 11A; 21B; 22B; 367 Frontantrieb;
e2*98/14*0030*.. 10B; 11B; 11G; 11H;
S*HDY e2*93/81*0033*.., 12A; 51A; 71C; 71K;
e2*98/14*0033*.. 721; 725; 73C; 74A;
S*HDZ e2*93/81*0032*.., 74H
e2*98/14*0032*..
S*HFX e2*98/14*0207*..
S*KFW e2*98/14*0208*..
S*KFX e2*93/81*0034*..,
e2*98/14*0034*..
S*NFZ e2*93/81*0035*..,
e2*98/14*0035*..
S*VJX e2*93/81*0194*..,
e2*98/14*0194*..
S*VJY e2*98/14*0038*..
S*VJY. e2*93/81*0038*..
S*VJZ e2*93/81*0037*..,
e2*98/14*0037*..
S1CDY. e2*93/81*0046*..
S1CDZ. e2*93/81*0039*..
S1HDY. e2*93/81*0041*..
S1HDZ. e2*93/81*0040*..
S1KFX. e2*93/81*0042*..
S1NFZ. e2*93/81*0043*..
S1VJY. e2*93/81*0045*..
S1VJZ. e2*93/81*0044*..
S*NFT e2*98/14*0209*.. 72 - 87 165/65R14 51G; 52J 10B; 11G; 11H; 12K;
S*NFX e2*98/14*0036*.. 51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
76J; 76Z
Verkaufsbezeichnung: CITROEN XANTIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1 G411 50 - 81 175/70R14 12K; 51G Pkw geschlossen;
50 - 89 185/65R14 12K; 51G Frontantrieb;
195/60R14-86 12A 10B; 11B; 11G; 11H;
205/55R14-85 11A; 12A; 54A 51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
76J
X11A, e2*93/81*0001*.. 50 - 81 175/70R14 51G Pkw geschlossen;
X17A, 185/65R14 51G Frontantrieb;
X19B 195/60R14-86 10B; 11B; 11G; 11H;
X12B e2*93/81*0003*.. 12A; 51A; 71C; 71K;
X15B e2*93/81*0007*.. 721; 725; 73C; 74A;
X15C, e2*93/81*0019*.. 74H; 76J
X16C
X16A, e2*93/81*0005*..
X13C
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 47 CITROEN Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 20.07.2021
______________________________________________________________________________________________________________

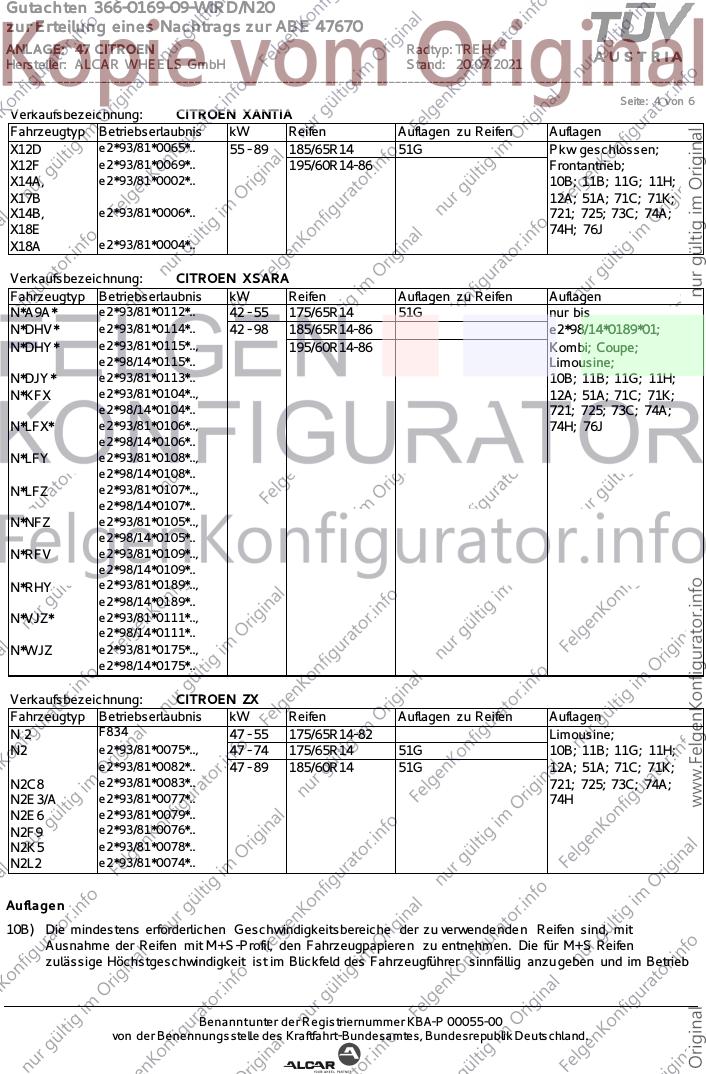

Seite: 4 von 6
Verkaufsbezeichnung: CITROEN XANTIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X12D e2*93/81*0065*.. 55 - 89 185/65R14 51G Pkw geschlossen;
X12F e2*93/81*0069*.. 195/60R14-86 Frontantrieb;
X14A, e2*93/81*0002*.. 10B; 11B; 11G; 11H;
X17B 12A; 51A; 71C; 71K;
X14B, e2*93/81*0006*.. 721; 725; 73C; 74A;
X18E 74H; 76J
X18A e2*93/81*0004*..
Verkaufsbezeichnung: CITROEN XSARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N*A9A* e2*93/81*0112*.. 42 - 55 175/65R14 51G nur bis
N*DHV* e2*93/81*0114*.. 42 - 98 185/65R14-86 e2*98/14*0189*01;
N*DHY* e2*93/81*0115*.., 195/60R14-86 Kombi; Coupe;
e2*98/14*0115*.. Limousine;
N*DJY* e2*93/81*0113*.. 10B; 11B; 11G; 11H;
N*KFX e2*93/81*0104*.., 12A; 51A; 71C; 71K;
e2*98/14*0104*.. 721; 725; 73C; 74A;
N*LFX* e2*93/81*0106*.., 74H; 76J
e2*98/14*0106*..
N*LFY e2*93/81*0108*..,
e2*98/14*0108*..
N*LFZ e2*93/81*0107*..,
e2*98/14*0107*..
N*NFZ e2*93/81*0105*..,
e2*98/14*0105*..
N*RFV e2*93/81*0109*..,
e2*98/14*0109*..
N*RHY e2*93/81*0189*..,
e2*98/14*0189*..
N*VJZ* e2*93/81*0111*..,
e2*98/14*0111*..
N*WJZ e2*93/81*0175*..,
e2*98/14*0175*..
Verkaufsbezeichnung: CITROEN ZX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N2 F834 47 - 55 175/65R14-82 Limousine;
N2 e2*93/81*0075*.., 47 - 74 175/65R14 51G 10B; 11B; 11G; 11H;
e2*93/81*0082*.. 47 - 89 185/60R14 51G 12A; 51A; 71C; 71K;
N2C8 e2*93/81*0083*.. 721; 725; 73C; 74A;
N2E3/A e2*93/81*0077*.. 74H
N2E6 e2*93/81*0079*..
N2F9 e2*93/81*0076*..
N2K5 e2*93/81*0078*..
N2L2 e2*93/81*0074*..
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 47 CITROEN Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 20.07.2021
______________________________________________________________________________________________________________
Seite: 5 von 6
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befest igungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 47 CITROEN Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 20.07.2021
______________________________________________________________________________________________________________

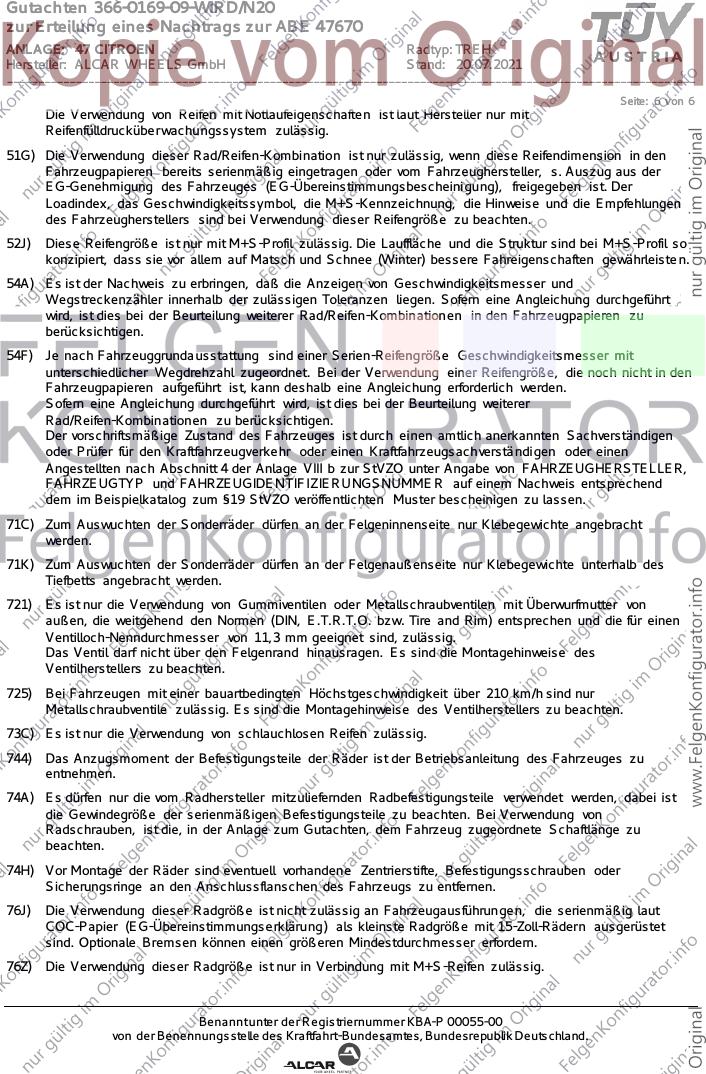

Seite: 6 von 6
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleiste n.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMME R auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76J) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 15-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
