Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47486
Nr. : RA-000522-J0-104
Anlage-Nr. : 23b
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.8805

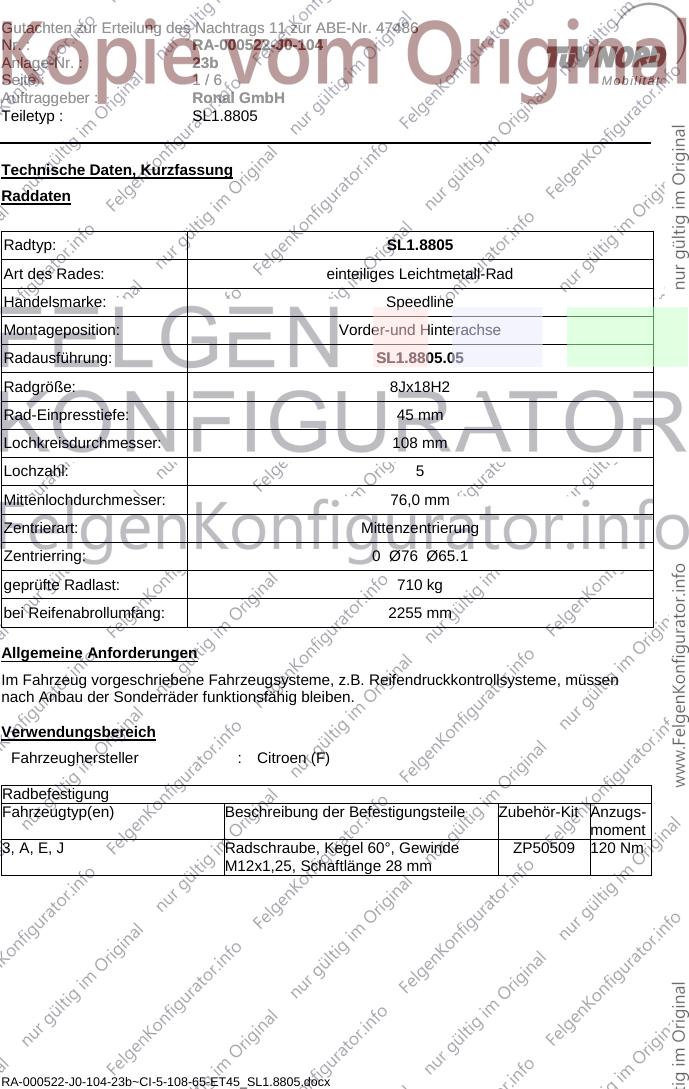

Technische Daten, Kurzfassung
Raddaten
Radtyp: SL1.8805
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL1.8805.05
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 0 Ø76 Ø65.1
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2255 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller : Citroen (F)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
3, A, E, J Radschraube, Kegel 60°, Gewinde ZP50509 120 Nm
M12x1,25, Schaftlänge 28 mm
RA-000522-J0-104-23b~CI-5-108-65-ET45_SL1.8805.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47486
Nr. : RA-000522-J0-104
Anlage-Nr. : 23b
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.8805
Typ(en): ABE / EG-Genehmigung(en):
E e2*2007/46*0624*..
E e2*2007/46*0625*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 Citroen e-Berlingo 215/45R18 A02) bis A10)
(Serienreifen bis 205/..) ER1)T93)
215/45R18 M+S
ER1)T93)
225/40R18
ER1)T92)
225/40R18 M+S
ER1)T92)
225/45R18
225/45R18 M+S
235/40R18
A01)K03)K04)
235/40R18 M+S
A01)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
3 e2*2007/46*0356*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 133 Citroen C4 Picasso, Grand 215/45R18 A02) bis A10)B43a)
C4 Picasso, Citroen C4 N225)
SpaceTourer, Grand C4
SpaceTourer 225/40R18
A01)K01)K04)
225/45R18
A01)K01)K04)K12)K13)K22)K25)
235/40R18
A01)K01)K04)K12)
245/40R18
A01)K01)K04)K12)K13)K22)K25)K26)
RA-000522-J0-104-23b~CI-5-108-65-ET45_SL1.8805.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47486
Nr. : RA-000522-J0-104
Anlage-Nr. : 23b
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.8805

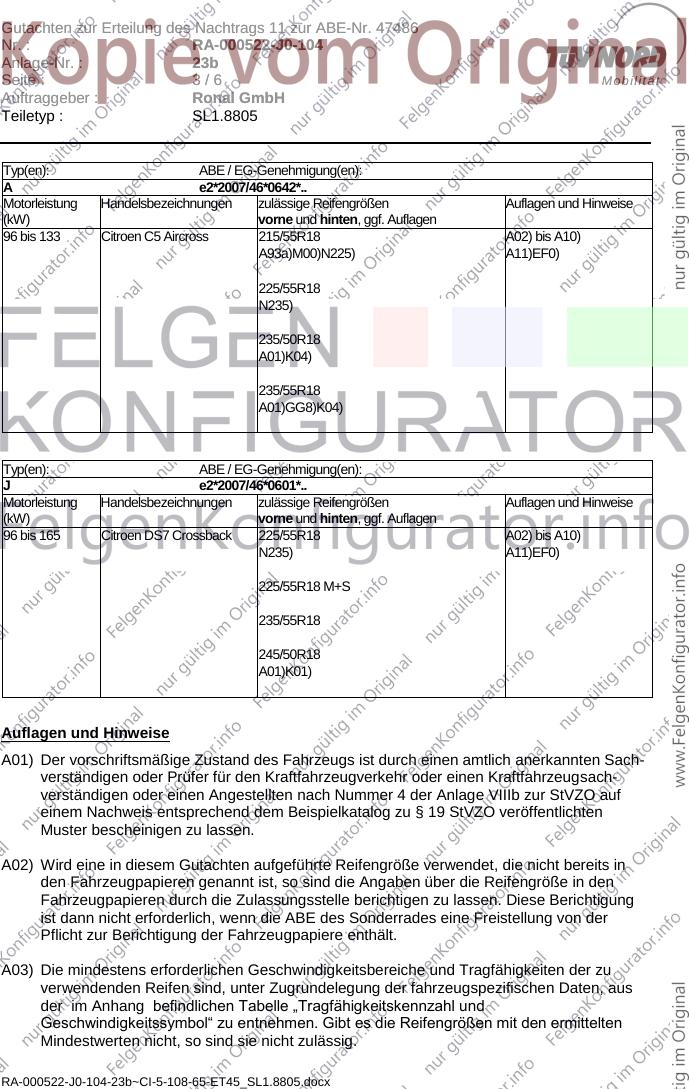

Typ(en): ABE / EG-Genehmigung(en):
A e2*2007/46*0642*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 133 Citroen C5 Aircross 215/55R18 A02) bis A10)
A93a)M00)N225) A11)EF0)
225/55R18
N235)
235/50R18
A01)K04)
235/55R18
A01)GG8)K04)
Typ(en): ABE / EG-Genehmigung(en):
J e2*2007/46*0601*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 165 Citroen DS7 Crossback 225/55R18 A02) bis A10)
N235) A11)EF0)
225/55R18 M+S
235/55R18
245/50R18
A01)K01)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000522-J0-104-23b~CI-5-108-65-ET45_SL1.8805.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47486
Nr. : RA-000522-J0-104
Anlage-Nr. : 23b
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.8805

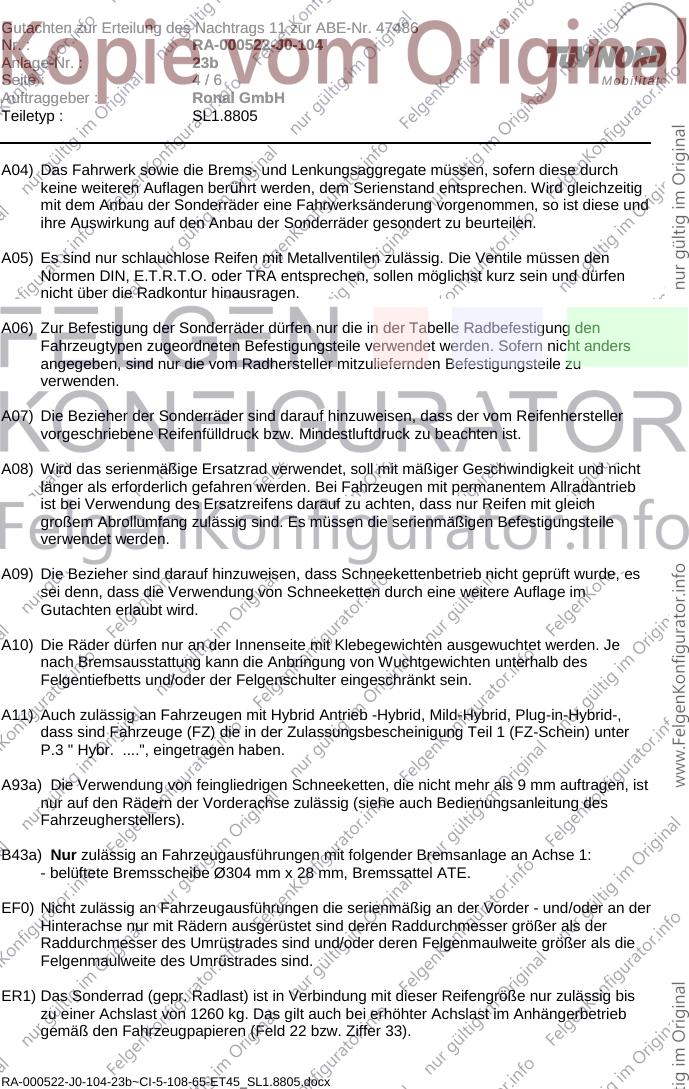

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-,
dass sind Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter
P.3 " Hybr. ....", eingetragen haben.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B43a) Nur zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1:
- belüftete Bremsscheibe Ø304 mm x 28 mm, Bremssattel ATE.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1260 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
RA-000522-J0-104-23b~CI-5-108-65-ET45_SL1.8805.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47486
Nr. : RA-000522-J0-104
Anlage-Nr. : 23b
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.8805

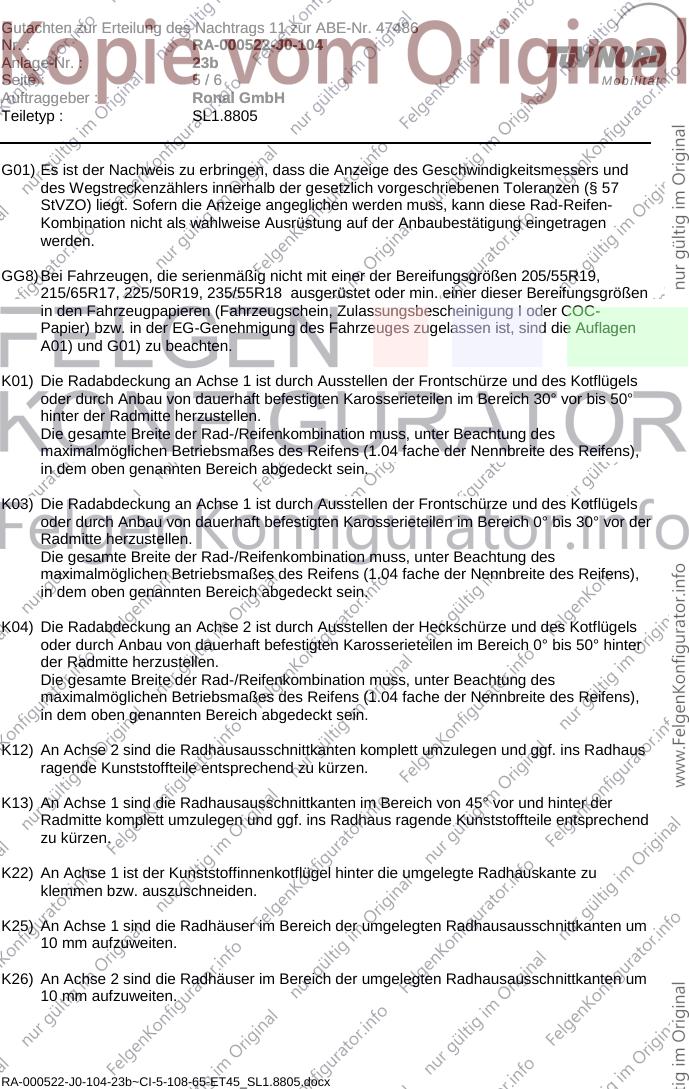

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
GG8) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/55R19,
215/65R17, 225/50R19, 235/55R18 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
RA-000522-J0-104-23b~CI-5-108-65-ET45_SL1.8805.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47486
Nr. : RA-000522-J0-104
Anlage-Nr. : 23b
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.8805
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 23b mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL1.8805 des Auftraggebers Ronal GmbH .
