Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________

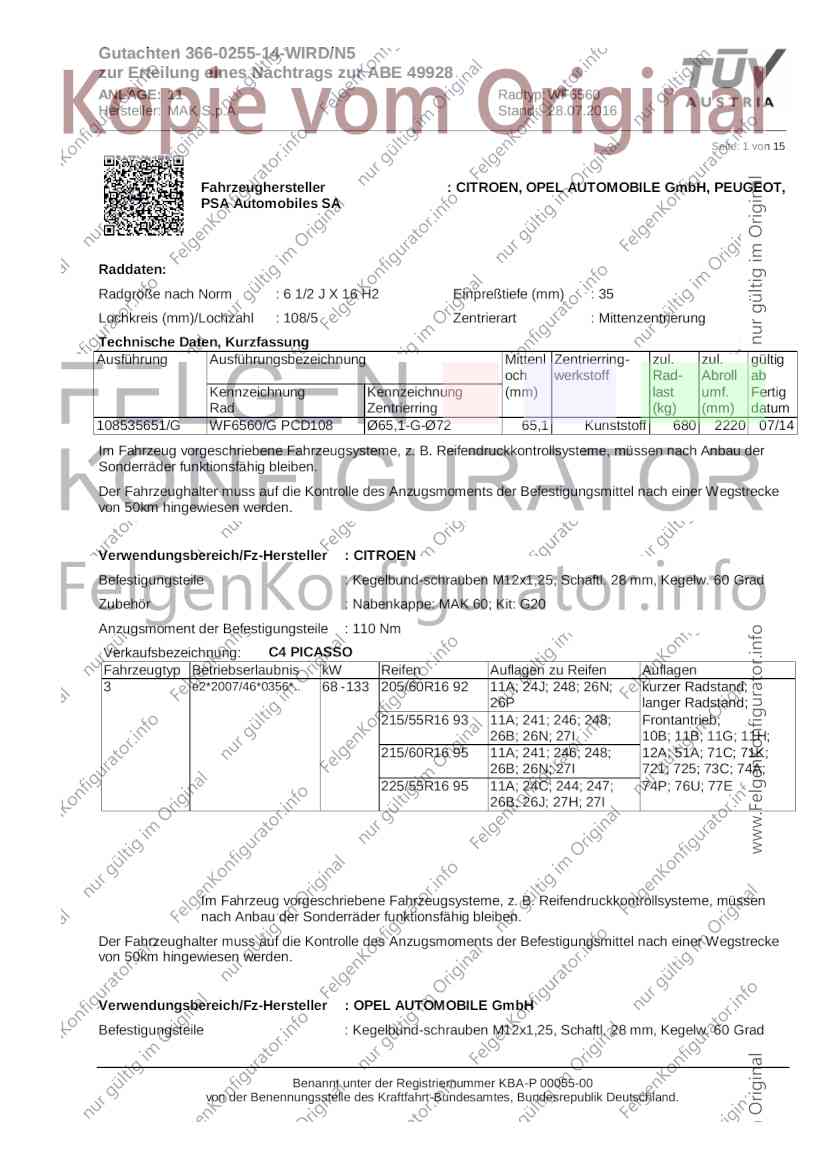

Seite: 1 von 15
Fahrzeughersteller : CITROEN, OPEL AUTOMOBILE GmbH, PEUGEOT,
PSA Automobiles SA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
108535651/G WF6560/G PCD108 Ø65,1-G-Ø72 65,1 Kunststoff 680 2220 07/14
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbund-schrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60; Kit: G20
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: C4 PICASSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3 e2*2007/46*0356*.. 68 - 133 205/60R16 92 11A; 24J; 248; 26N; kurzer Radstand;
26P langer Radstand;
215/55R16 93 11A; 241; 246; 248; Frontantrieb;
26B; 26N; 27I 10B; 11B; 11G; 11H;
215/60R16 95 11A; 241; 246; 248; 12A; 51A; 71C; 71K;
26B; 26N; 27I 721; 725; 73C; 74A;
225/55R16 95 11A; 24C; 244; 247; 74P; 76U; 77E
26B; 26J; 27H; 27I
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : OPEL AUTOMOBILE GmbH
Befestigungsteile : Kegelbund-schrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________

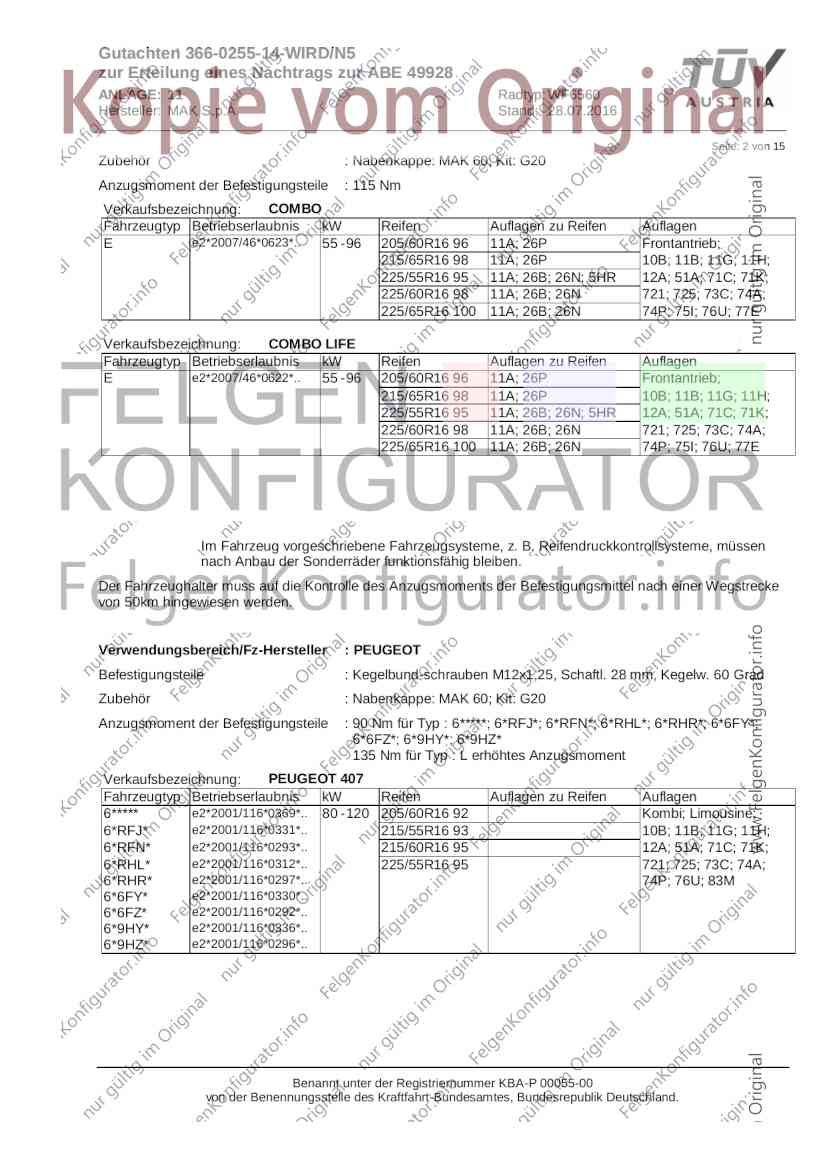

Seite: 2 von 15
Zubehör : Nabenkappe: MAK 60; Kit: G20
Anzugsmoment der Befestigungsteile : 115 Nm
Verkaufsbezeichnung: COMBO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e2*2007/46*0623*.. 55 - 96 205/60R16 96 11A; 26P Frontantrieb;
215/65R16 98 11A; 26P 10B; 11B; 11G; 11H;
225/55R16 95 11A; 26B; 26N; 5HR 12A; 51A; 71C; 71K;
225/60R16 98 11A; 26B; 26N 721; 725; 73C; 74A;
225/65R16 100 11A; 26B; 26N 74P; 75I; 76U; 77E
Verkaufsbezeichnung: COMBO LIFE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e2*2007/46*0622*.. 55 - 96 205/60R16 96 11A; 26P Frontantrieb;
215/65R16 98 11A; 26P 10B; 11B; 11G; 11H;
225/55R16 95 11A; 26B; 26N; 5HR 12A; 51A; 71C; 71K;
225/60R16 98 11A; 26B; 26N 721; 725; 73C; 74A;
225/65R16 100 11A; 26B; 26N 74P; 75I; 76U; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbund-schrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60; Kit: G20
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : 6*****; 6*RFJ*; 6*RFN*; 6*RHL*; 6*RHR*; 6*6FY*;
6*6FZ*; 6*9HY*; 6*9HZ*
135 Nm für Typ : L erhöhtes Anzugsmoment
Verkaufsbezeichnung: PEUGEOT 407
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6***** e2*2001/116*0369*.. 80 - 120 205/60R16 92 Kombi; Limousine;
6*RFJ* e2*2001/116*0331*.. 215/55R16 93 10B; 11B; 11G; 11H;
6*RFN* e2*2001/116*0293*.. 215/60R16 95 12A; 51A; 71C; 71K;
6*RHL* e2*2001/116*0312*.. 225/55R16 95 721; 725; 73C; 74A;
6*RHR* e2*2001/116*0297*.. 74P; 76U; 83M
6*6FY* e2*2001/116*0330*..
6*6FZ* e2*2001/116*0292*..
6*9HY* e2*2001/116*0336*..
6*9HZ* e2*2001/116*0296*..
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________

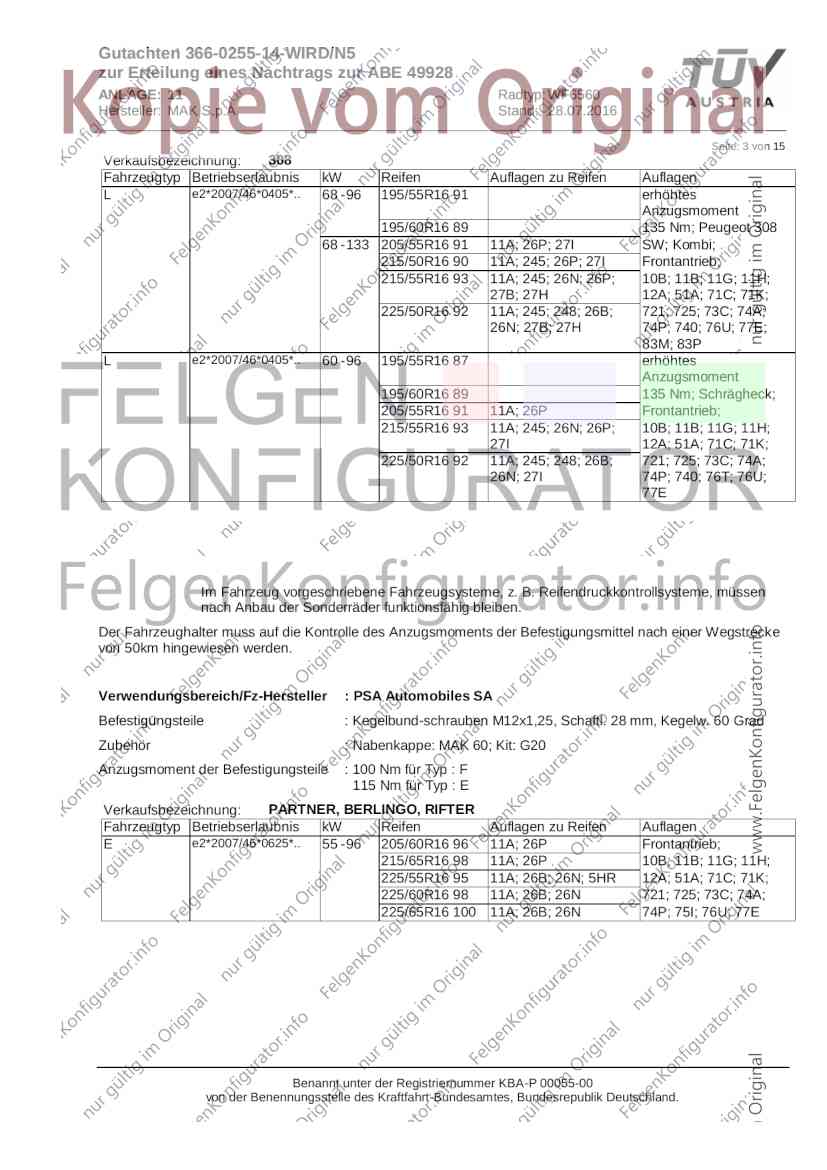

Seite: 3 von 15
Verkaufsbezeichnung: 308
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L e2*2007/46*0405*.. 68 - 96 195/55R16 91 erhöhtes
Anzugsmoment
195/60R16 89 135 Nm; Peugeot 308
68 - 133 205/55R16 91 11A; 26P; 27I SW; Kombi;
215/50R16 90 11A; 245; 26P; 27I Frontantrieb;
215/55R16 93 11A; 245; 26N; 26P; 10B; 11B; 11G; 11H;
27B; 27H 12A; 51A; 71C; 71K;
225/50R16 92 11A; 245; 248; 26B; 721; 725; 73C; 74A;
26N; 27B; 27H 74P; 740; 76U; 77E;
83M; 83P
L e2*2007/46*0405*.. 60 - 96 195/55R16 87 erhöhtes
Anzugsmoment
195/60R16 89 135 Nm; Schrägheck;
205/55R16 91 11A; 26P Frontantrieb;
215/55R16 93 11A; 245; 26N; 26P; 10B; 11B; 11G; 11H;
27I 12A; 51A; 71C; 71K;
225/50R16 92 11A; 245; 248; 26B; 721; 725; 73C; 74A;
26N; 27I 74P; 740; 76T; 76U;
77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : PSA Automobiles SA
Befestigungsteile : Kegelbund-schrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60; Kit: G20
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : F
115 Nm für Typ : E
Verkaufsbezeichnung: PARTNER, BERLINGO, RIFTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e2*2007/46*0625*.. 55 - 96 205/60R16 96 11A; 26P Frontantrieb;
215/65R16 98 11A; 26P 10B; 11B; 11G; 11H;
225/55R16 95 11A; 26B; 26N; 5HR 12A; 51A; 71C; 71K;
225/60R16 98 11A; 26B; 26N 721; 725; 73C; 74A;
225/65R16 100 11A; 26B; 26N 74P; 75I; 76U; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________

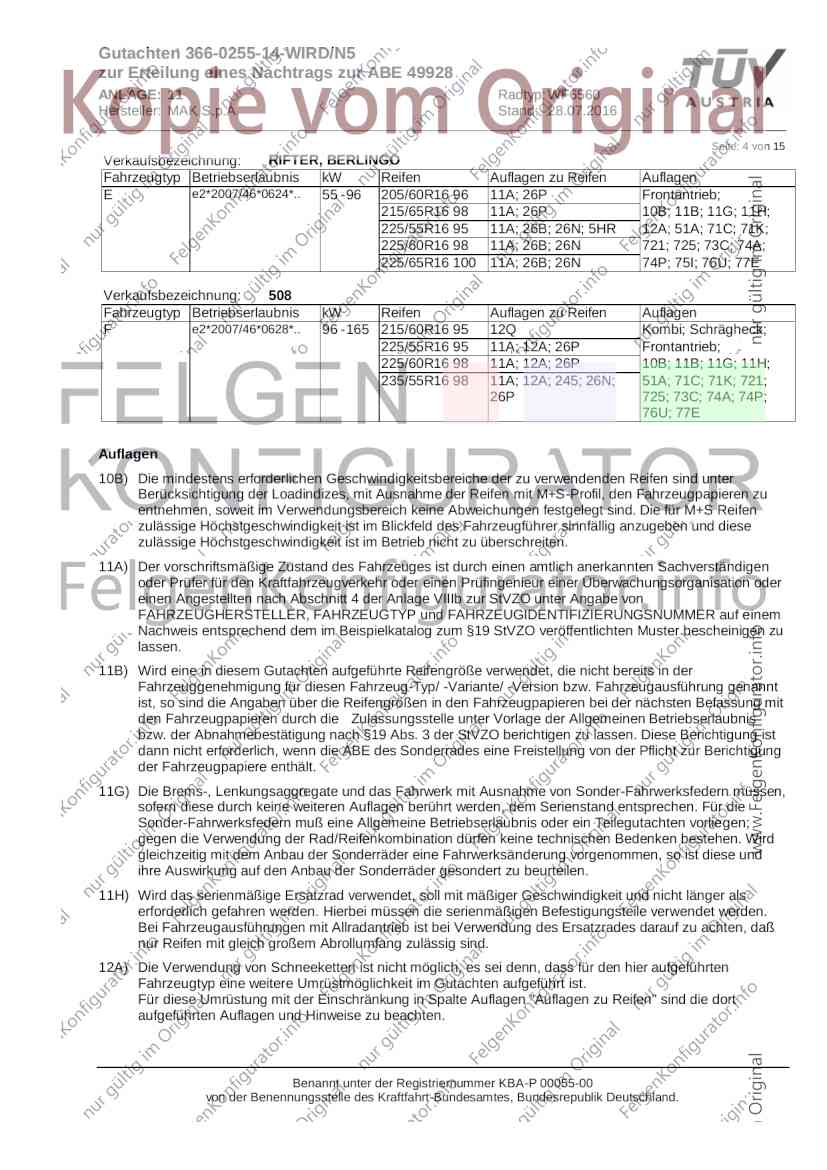

Seite: 4 von 15
Verkaufsbezeichnung: RIFTER, BERLINGO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e2*2007/46*0624*.. 55 - 96 205/60R16 96 11A; 26P Frontantrieb;
215/65R16 98 11A; 26P 10B; 11B; 11G; 11H;
225/55R16 95 11A; 26B; 26N; 5HR 12A; 51A; 71C; 71K;
225/60R16 98 11A; 26B; 26N 721; 725; 73C; 74A;
225/65R16 100 11A; 26B; 26N 74P; 75I; 76U; 77E
Verkaufsbezeichnung: 508
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e2*2007/46*0628*.. 96 - 165 215/60R16 95 12Q Kombi; Schrägheck;
225/55R16 95 11A; 12A; 26P Frontantrieb;
225/60R16 98 11A; 12A; 26P 10B; 11B; 11G; 11H;
235/55R16 98 11A; 12A; 245; 26N; 51A; 71C; 71K; 721;
26P 725; 73C; 74A; 74P;
76U; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________

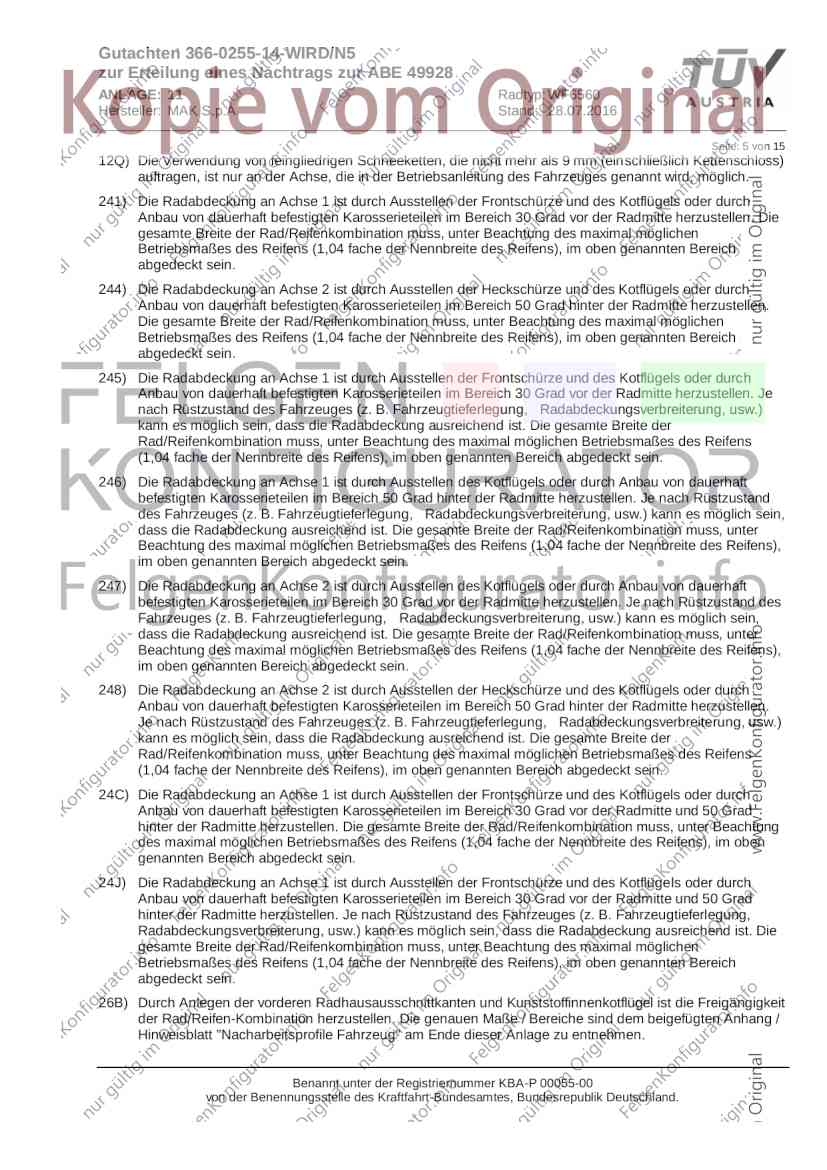

Seite: 5 von 15
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________
Seite: 6 von 15

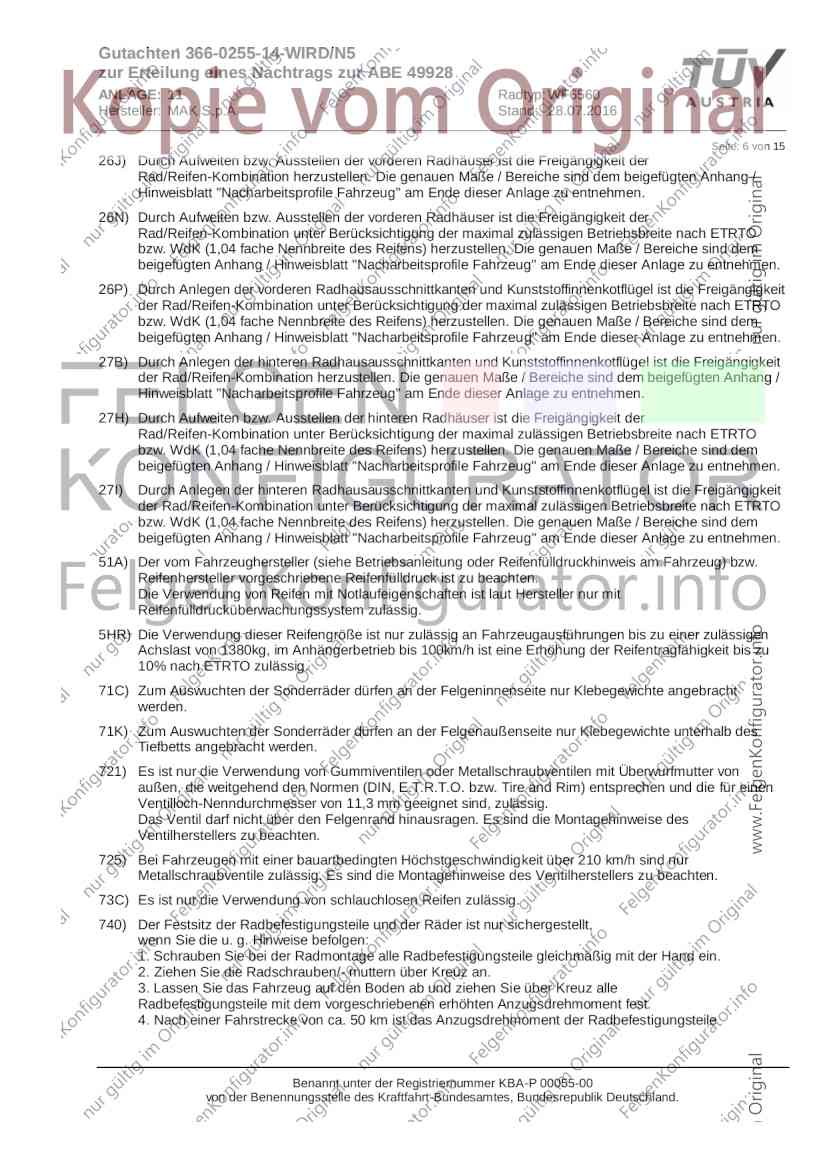

26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________
Seite: 7 von 15

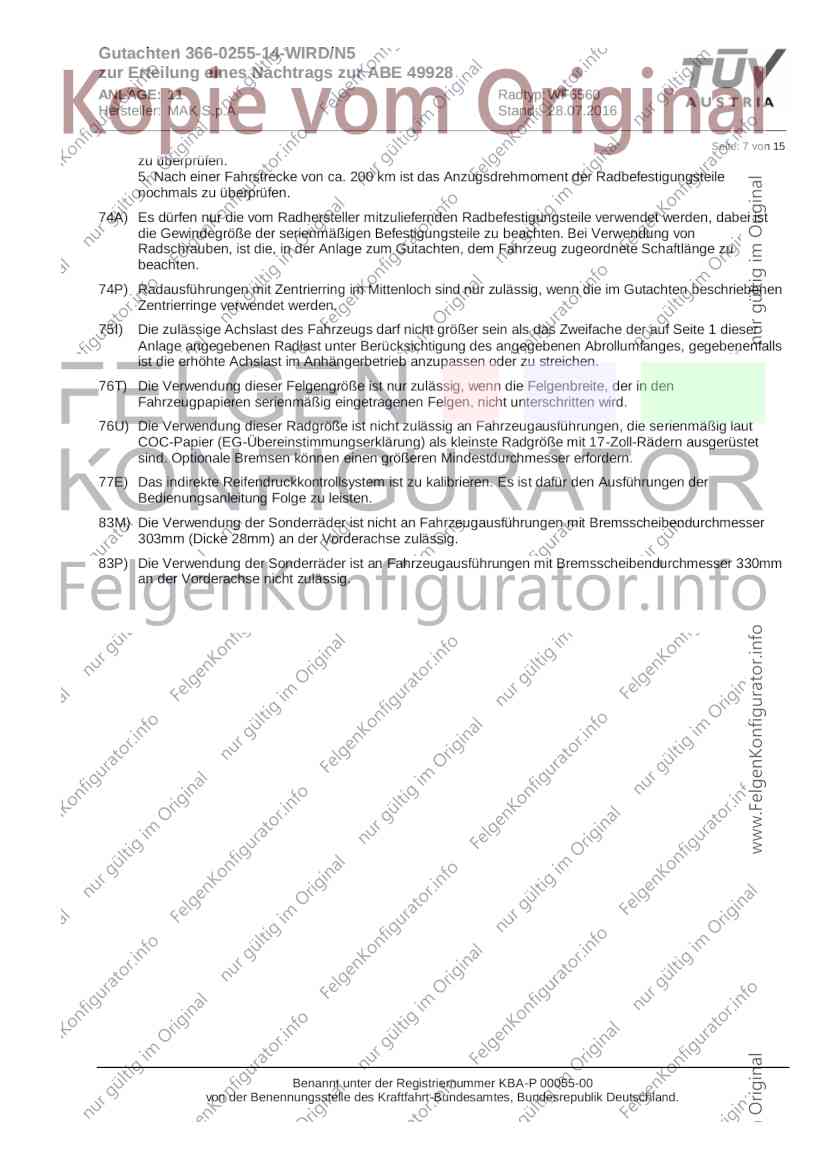

zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
83M) Die Verwendung der Sonderräder ist nicht an Fahrzeugausführungen mit Bremsscheibendurchmesser
303mm (Dicke 28mm) an der Vorderachse zulässig.
83P) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 330mm
an der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________
Seite: 8 von 15

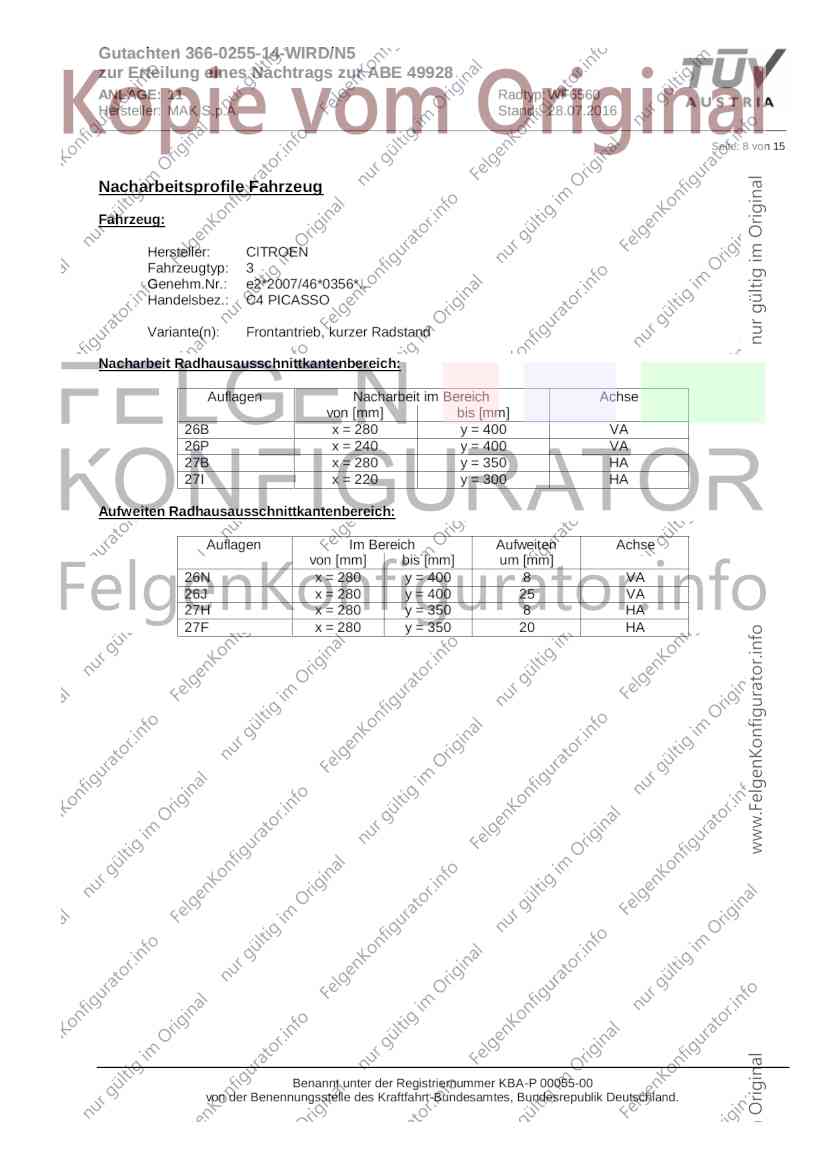

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: 3
Genehm.Nr.: e2*2007/46*0356*..
Handelsbez.: C4 PICASSO
Variante(n): Frontantrieb, kurzer Radstand
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 400 VA
26P x = 240 y = 400 VA
27B x = 280 y = 350 HA
27I x = 220 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 280 y = 400 8 VA
26J x = 280 y = 400 25 VA
27H x = 280 y = 350 8 HA
27F x = 280 y = 350 20 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________
Seite: 9 von 15
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: E
Genehm.Nr.: e2*2007/46*0623*..
Handelsbez.: COMBO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 240 VA
26B x = 290 y = 290 VA
27B x = 200 y = 200 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 8 VA
26N x = 250 y = 250 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________
Seite: 10 von 15
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: E
Genehm.Nr.: e2*2007/46*0622*..
Handelsbez.: COMBO LIFE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 240 VA
26B x = 290 y = 290 VA
27B x = 200 y = 200 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 8 VA
26N x = 250 y = 250 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________
Seite: 11 von 15

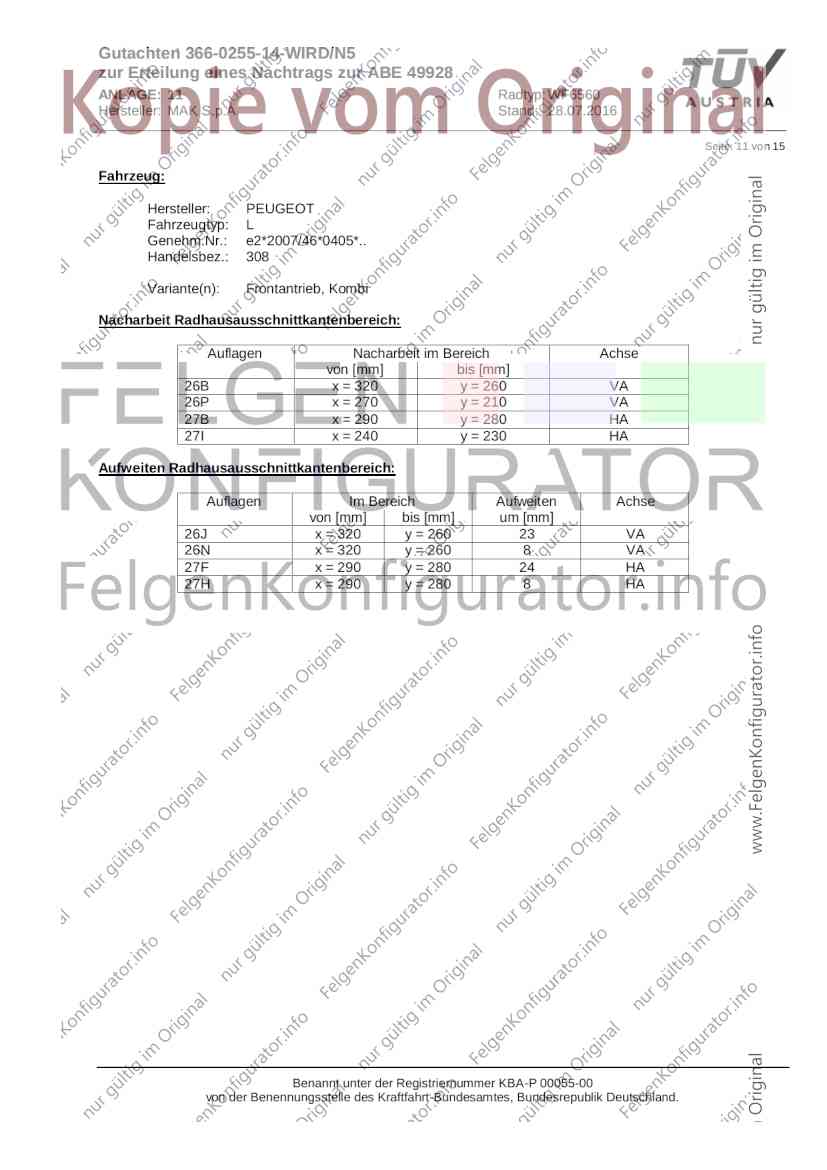

Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: L
Genehm.Nr.: e2*2007/46*0405*..
Handelsbez.: 308
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 260 VA
26P x = 270 y = 210 VA
27B x = 290 y = 280 HA
27I x = 240 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 260 23 VA
26N x = 320 y = 260 8 VA
27F x = 290 y = 280 24 HA
27H x = 290 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________
Seite: 12 von 15
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: L
Genehm.Nr.: e2*2007/46*0405*..
Handelsbez.: 308
Variante(n): Frontantrieb, Schräghecklimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 260 VA
26P x = 270 y = 210 VA
27B x = 290 y = 280 HA
27I x = 240 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 260 23 VA
26N x = 320 y = 260 8 VA
27F x = 290 y = 280 21 HA
27H x = 290 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________

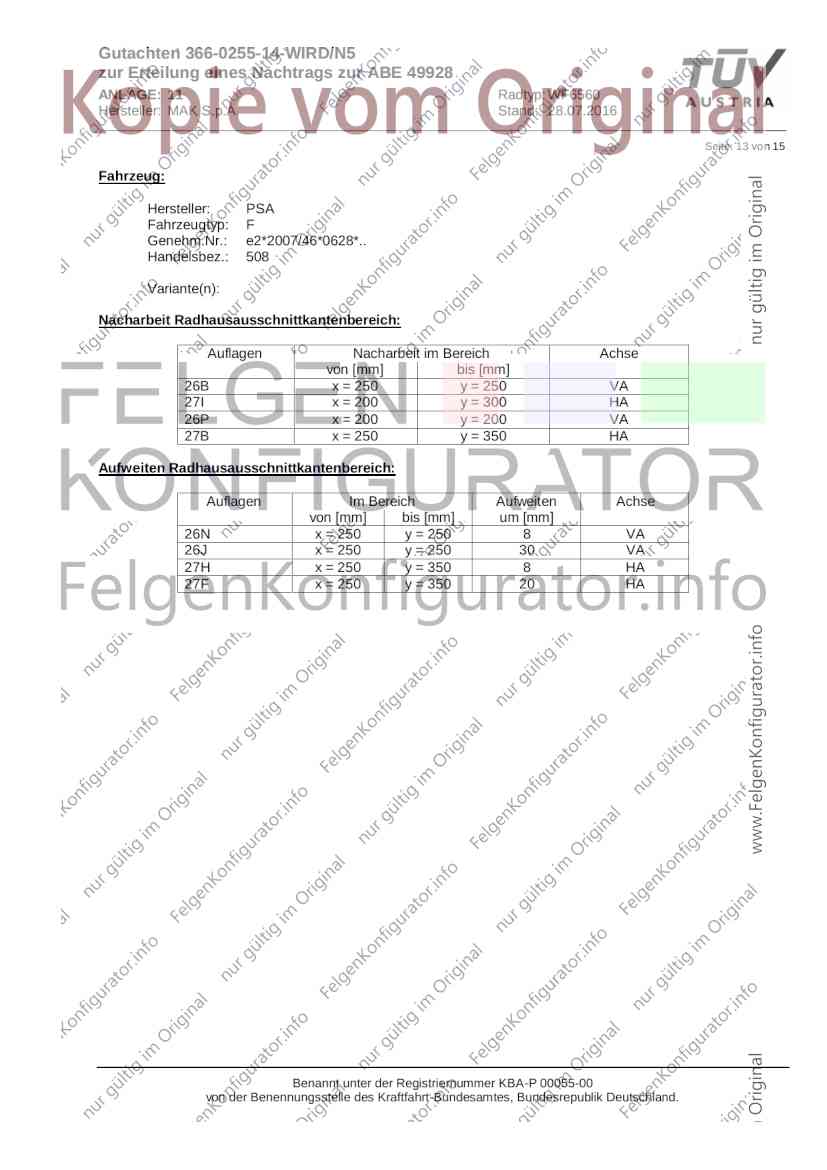

Seite: 13 von 15
Fahrzeug:
Hersteller: PSA
Fahrzeugtyp: F
Genehm.Nr.: e2*2007/46*0628*..
Handelsbez.: 508
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
27I x = 200 y = 300 HA
26P x = 200 y = 200 VA
27B x = 250 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 30 VA
27H x = 250 y = 350 8 HA
27F x = 250 y = 350 20 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________
Seite: 14 von 15
Fahrzeug:
Hersteller: PSA
Fahrzeugtyp: E
Genehm.Nr.: e2*2007/46*0625*..
Handelsbez.: PARTNER, BERLINGO, RIFTER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 240 VA
26B x = 290 y = 290 VA
27B x = 200 y = 200 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 8 VA
26N x = 250 y = 250 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0255-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49928
ANLAGE: 11 Radtyp: WF6560
Hersteller: MAK S.p.A. Stand: 28.07.2016
__________________________________________________________________________________________________________________

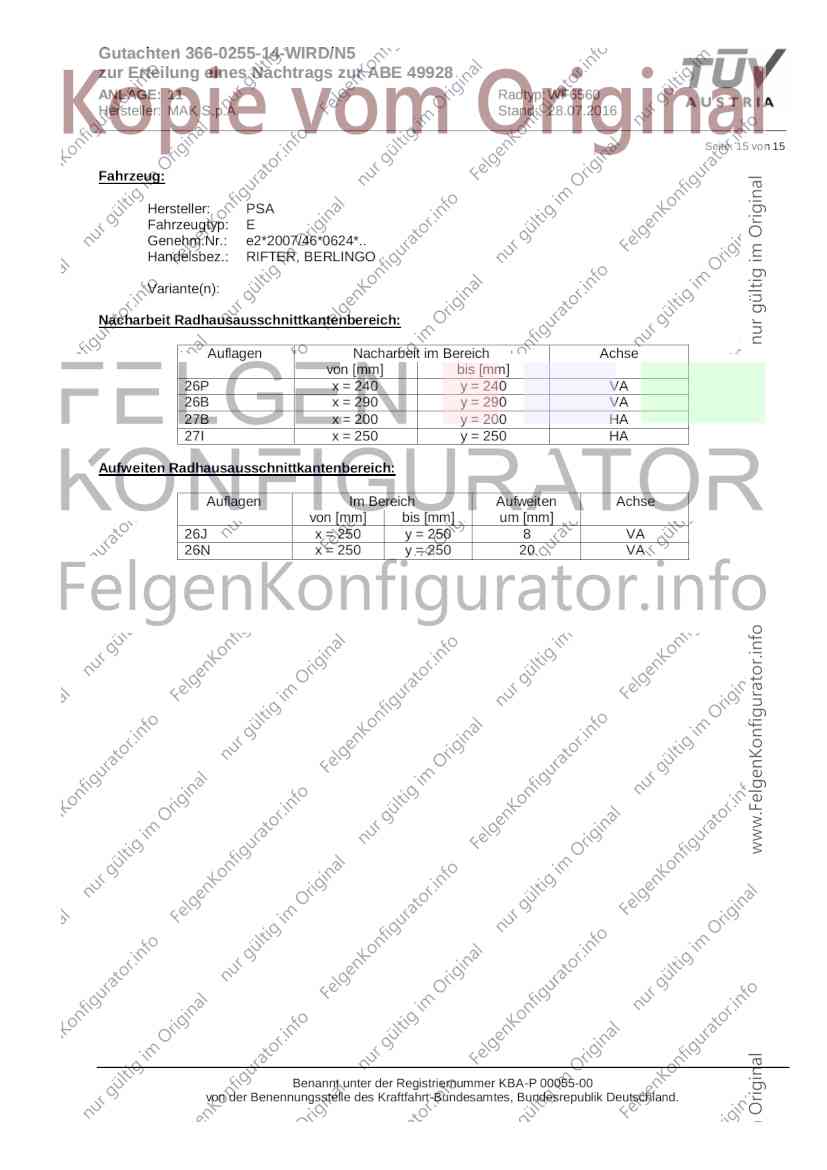

Seite: 15 von 15
Fahrzeug:
Hersteller: PSA
Fahrzeugtyp: E
Genehm.Nr.: e2*2007/46*0624*..
Handelsbez.: RIFTER, BERLINGO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 240 VA
26B x = 290 y = 290 VA
27B x = 200 y = 200 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 8 VA
26N x = 250 y = 250 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
