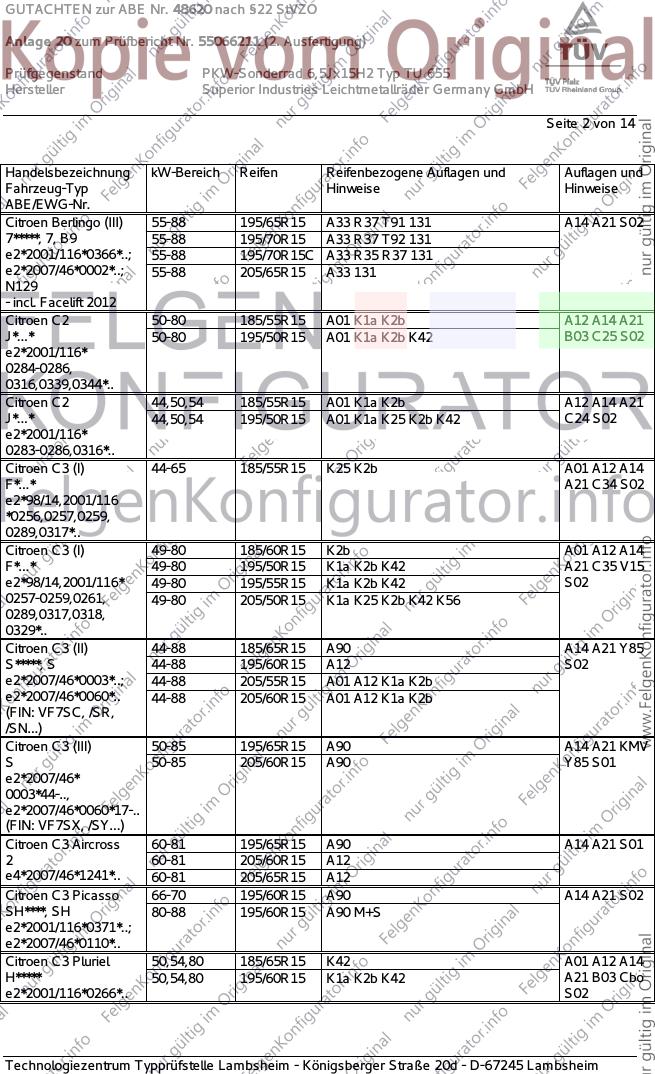

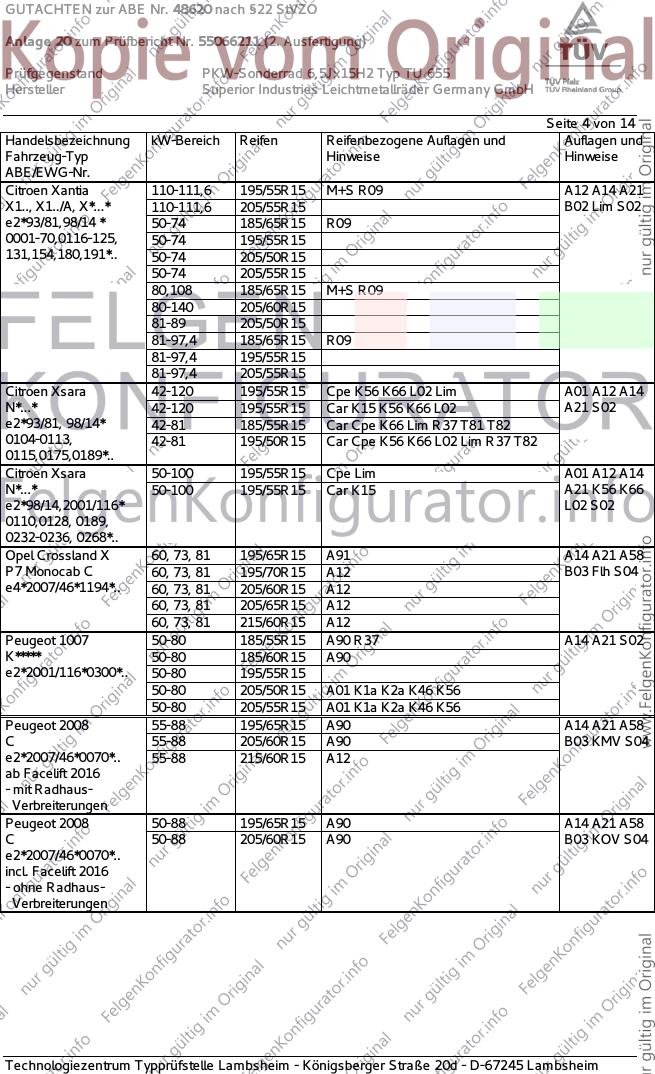

GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 14
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell TURN
Typ TU 655
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
P2 TU 655 P2/ohne Ring 4/108/65,1 20 655 2000
Kennzeichnungen
KBA-Nummer 48620
Herstellerzeichen ANZIO
Radtyp und Ausführung TU 655 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 28
S02 Schraube M12x1,25 Kegel 60° 100 28
S03 Schraube M12x1,25 Kegel 60° 110 28
S04 Schraube M12x1,25 Kegel 60° 115 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Opel
Peugeot
Spurverbreiterung innerhalb 2%

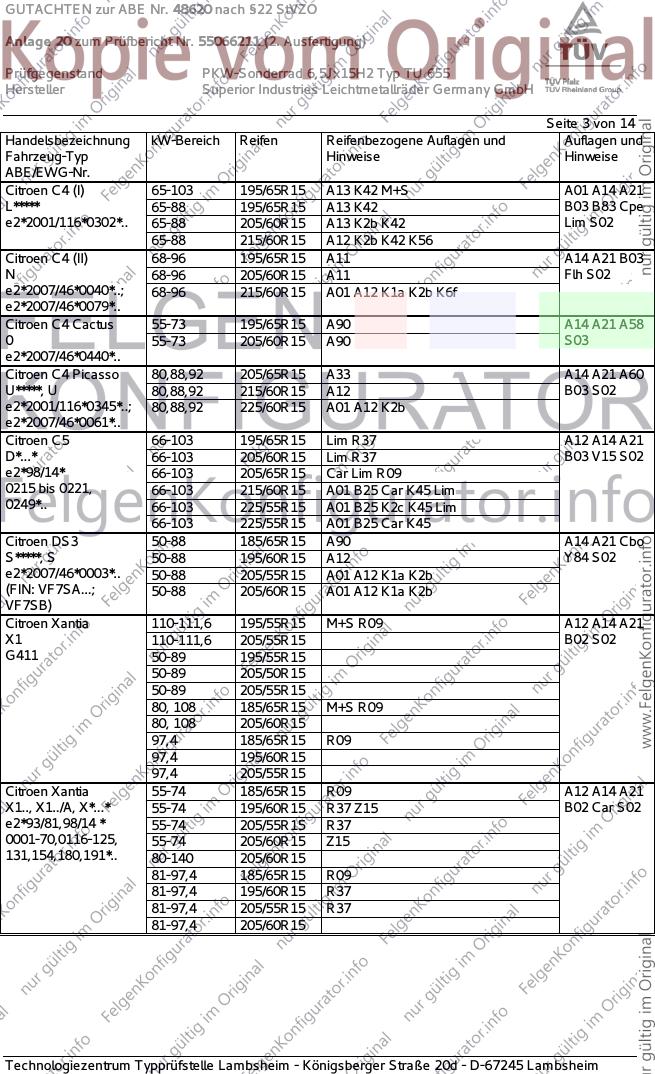

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Berlingo (III) 55-88 195/65R15 A33 R37 T91 131 A14 A21 S02
7*****, 7, B9 55-88 195/70R15 A33 R37 T92 131
e2*2001/116*0366*..; 55-88 195/70R15C A33 R35 R37 131
e2*2007/46*0002*..; 55-88 205/65R15 A33 131
N129
- incl. Facelift 2012
Citroen C2 50-80 185/55R15 A01 K1a K2b A12 A14 A21
J*...* 50-80 195/50R15 A01 K1a K2b K42 B03 C25 S02
e2*2001/116*
0284-0286,
0316,0339,0344*..
Citroen C2 44,50,54 185/55R15 A01 K1a K2b A12 A14 A21
J*...* 44,50,54 195/50R15 A01 K1a K25 K2b K42 C24 S02
e2*2001/116*
0283-0286,0316*..
Citroen C3 (I) 44-65 185/55R15 K25 K2b A01 A12 A14
F*...* A21 C34 S02
e2*98/14,2001/116
*0256,0257,0259,
0289,0317*..
Citroen C3 (I) 49-80 185/60R15 K2b A01 A12 A14
F*...* 49-80 195/50R15 K1a K2b K42 A21 C35 V15
e2*98/14,2001/116* 49-80 195/55R15 K1a K2b K42 S02
0257-0259,0261, 49-80 205/50R15 K1a K25 K2b K42 K56
0289,0317,0318,
0329*..
Citroen C3 (II) 44-88 185/65R15 A90 A14 A21 Y85
S*****, S 44-88 195/60R15 A12 S02
e2*2007/46*0003*..; 44-88 205/55R15 A01 A12 K1a K2b
e2*2007/46*0060*.. 44-88 205/60R15 A01 A12 K1a K2b
(FIN: VF7SC, /SR,
/SN...)
Citroen C3 (III) 50-85 195/65R15 A90 A14 A21 KMV
S 50-85 205/60R15 A90 Y85 S01
e2*2007/46*
0003*44-..,
e2*2007/46*0060*17-..
(FIN: VF7SX, /SY...)
Citroen C3 Aircross 60-81 195/65R15 A90 A14 A21 S01
2 60-81 205/60R15 A12
e4*2007/46*1241*.. 60-81 205/65R15 A12
Citroen C3 Picasso 66-70 195/60R15 A90 A14 A21 S02
SH****, SH 80-88 195/60R15 A90 M+S
e2*2001/116*0371*..;
e2*2007/46*0110*..
Citroen C3 Pluriel 50,54,80 185/65R15 K42 A01 A12 A14
H***** 50,54,80 195/60R15 K1a K2b K42 A21 B03 Cbo
e2*2001/116*0266*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 (I) 65-103 195/65R15 A13 K42 M+S A01 A14 A21
L***** 65-88 195/65R15 A13 K42 B03 B83 Cpe
e2*2001/116*0302*.. 65-88 205/60R15 A13 K2b K42 Lim S02
65-88 215/60R15 A12 K2b K42 K56
Citroen C4 (II) 68-96 195/65R15 A11 A14 A21 B03
N 68-96 205/60R15 A11 Flh S02
e2*2007/46*0040*..; 68-96 215/60R15 A01 A12 K1a K2b K6f
e2*2007/46*0079*..
Citroen C4 Cactus 55-73 195/65R15 A90 A14 A21 A58
0 55-73 205/60R15 A90 S03
e2*2007/46*0440*..
Citroen C4 Picasso 80,88,92 205/65R15 A33 A14 A21 A60
U*****, U 80,88,92 215/60R15 A12 B03 S02
e2*2001/116*0345*..; 80,88,92 225/60R15 A01 A12 K2b
e2*2007/46*0061*..
Citroen C5 66-103 195/65R15 Lim R37 A12 A14 A21
D*...* 66-103 205/60R15 Lim R37 B03 V15 S02
e2*98/14* 66-103 205/65R15 Car Lim R09
0215 bis 0221, 66-103 215/60R15 A01 B25 Car K45 Lim
0249*.. 66-103 225/55R15 A01 B25 K2c K45 Lim
66-103 225/55R15 A01 B25 Car K45
Citroen DS3 50-88 185/65R15 A90 A14 A21 Cbo
S*****, S 50-88 195/60R15 A12 Y84 S02
e2*2007/46*0003*.. 50-88 205/55R15 A01 A12 K1a K2b
(FIN: VF7SA...; 50-88 205/60R15 A01 A12 K1a K2b
VF7SB)
Citroen Xantia 110-111,6 195/55R15 M+S R09 A12 A14 A21
X1 110-111,6 205/55R15 B02 S02
G411 50-89 195/55R15
50-89 205/50R15
50-89 205/55R15
80, 108 185/65R15 M+S R09
80, 108 205/60R15
97,4 185/65R15 R09
97,4 195/60R15
97,4 205/55R15
Citroen Xantia 55-74 185/65R15 R09 A12 A14 A21
X1.., X1../A, X*...* 55-74 195/60R15 R37 Z15 B02 Car S02
e2*93/81,98/14 * 55-74 205/55R15 R37
0001-70,0116-125, 55-74 205/60R15 Z15
131,154,180,191*.. 80-140 205/60R15
81-97,4 185/65R15 R09
81-97,4 195/60R15 R37
81-97,4 205/55R15 R37
81-97,4 205/60R15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Xantia 110-111,6 195/55R15 M+S R09 A12 A14 A21
X1.., X1../A, X*...* 110-111,6 205/55R15 B02 Lim S02
e2*93/81,98/14 * 50-74 185/65R15 R09
0001-70,0116-125, 50-74 195/55R15
131,154,180,191*.. 50-74 205/50R15
50-74 205/55R15
80,108 185/65R15 M+S R09
80-140 205/60R15
81-89 205/50R15
81-97,4 185/65R15 R09
81-97,4 195/55R15
81-97,4 205/55R15
Citroen Xsara 42-120 195/55R15 Cpe K56 K66 L02 Lim A01 A12 A14
N*...* 42-120 195/55R15 Car K15 K56 K66 L02 A21 S02
e2*93/81, 98/14* 42-81 185/55R15 Car Cpe K66 Lim R37 T81 T82
0104-0113, 42-81 195/50R15 Car Cpe K56 K66 L02 Lim R37 T82
0115,0175,0189*..
Citroen Xsara 50-100 195/55R15 Cpe Lim A01 A12 A14
N*...* 50-100 195/55R15 Car K15 A21 K56 K66
e2*98/14,2001/116* L02 S02
0110,0128, 0189,
0232-0236, 0268*..
Opel Crossland X 60, 73, 81 195/65R15 A91 A14 A21 A58
P7 Monocab C 60, 73, 81 195/70R15 A12 B03 Flh S04
e4*2007/46*1194*.. 60, 73, 81 205/60R15 A12
60, 73, 81 205/65R15 A12
60, 73, 81 215/60R15 A12
Peugeot 1007 50-80 185/55R15 A90 R37 A14 A21 S02
K***** 50-80 185/60R15 A90
e2*2001/116*0300*.. 50-80 195/55R15
50-80 205/50R15 A01 K1a K2a K46 K56
50-80 205/55R15 A01 K1a K2a K46 K56
Peugeot 2008 55-88 195/65R15 A90 A14 A21 A58
C 55-88 205/60R15 A90 B03 KMV S04
e2*2007/46*0070*.. 55-88 215/60R15 A12
ab Facelift 2016
- mit Radhaus-
Verbreiterungen
Peugeot 2008 50-88 195/65R15 A90 A14 A21 A58
C 50-88 205/60R15 A90 B03 KOV S04
e2*2007/46*0070*..
incl. Facelift 2016
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 206 40-66 185/55R15 Flh K1a K2b K42 R37 A01 A12 A14
2*...* 40-66 195/50R15 Flh K1a K2c K42 K44 R37 A21 B03 K56
e2*93/81,98/14, 40-80 195/55R15 Flh G09 K1a K2c K42 K44 S02
2001/116* 55-100 185/55R15 Cbo Flh K1a K2b K42 R37
0085, 0168-0174, 55-100 195/50R15 Cbo Flh K1a K2c K42 K44 R37
0212, 0237-0239, 55-100 195/55R15 Cbo Flh K1a K2c K42 K44 X22
0250, 0291, 0310,
0311, 0343*..
Peugeot 206 RC 130 195/55R15 K1a K1b A01 A12 A14
2*RFK* A21 B03 Flh
e2*2001/116*0269*.. S02
Peugeot 206 SW 44-80 185/55R15 K1b R37 A01 A12 A14
2*...* 44-80 195/50R15 K1c R37 A21 Car S02
e2*98/14,2001/116* 44-80 195/55R15 G09 K1c
0174, 0212, 0237- 55-100 195/55R15 K1c X22
0239, 0250, 0291,
0310, 0311, 0343*..
Peugeot 206+ 44 185/60R15 G03 K6i A01 A12 A14
2***** 44 195/55R15 G64 K1b K2b K6d K6i A21 Flh S01
e2*2001/116*0374*..; 44-55 185/55R15 K6i
e2*2007/46*0109*.. 44-55 195/50R15 K1b K2b K6d K6i
50,54,55 185/60R15 K6i R09
50,54,55 195/55R15 K1b K2b K6d K6i X24
Peugeot 207 CC 82 185/65R15 A39 A14 A21 B03
W***** 82 195/60R15 A12 B83 Cbo S03
e2*2001/116*0340*..
- Cabrio-Coupé
Peugeot 207, 207SW 50-110 185/65R15 A39 M+S A14 A21 B03
W*****, W 50-110 195/60R15 A12 M+S B83 Car Flh
e2*2001/116*0340*.., 50-88 185/65R15 A39 S03
e2*2007/46*0072*.. 50-88 195/60R15 A12
50-88 205/55R15 A01 A12 K1a K1b
Peugeot 208 50-88 185/65R15 A12 A14 A21
C 50-88 195/60R15 A01 K6r A58 Flh KOV
e2*2007/46*0070*..; 50-88 205/55R15 A01 K1a K2b K3a K5d K6r O01 S03
e2*2007/46*0071*..
Peugeot 208 XY 68-88 185/65R15 A33 A14 A21 A58
C 68-88 195/60R15 A90 Flh KMV O01
e2*2007/46*0070*.. 68-88 205/55R15 A12 S03
Peugeot 307 50-103 195/65R15 M+S A12 A14 A21
3*...* 50-80 195/65R15 B83 Flh S02
e2*98/14,2001/116* 50-80 205/60R15 A01 K2b K46 K56
0235,0242-245,0251,
0252,0287-0288,
0290,0299,0301,
0313,0333*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

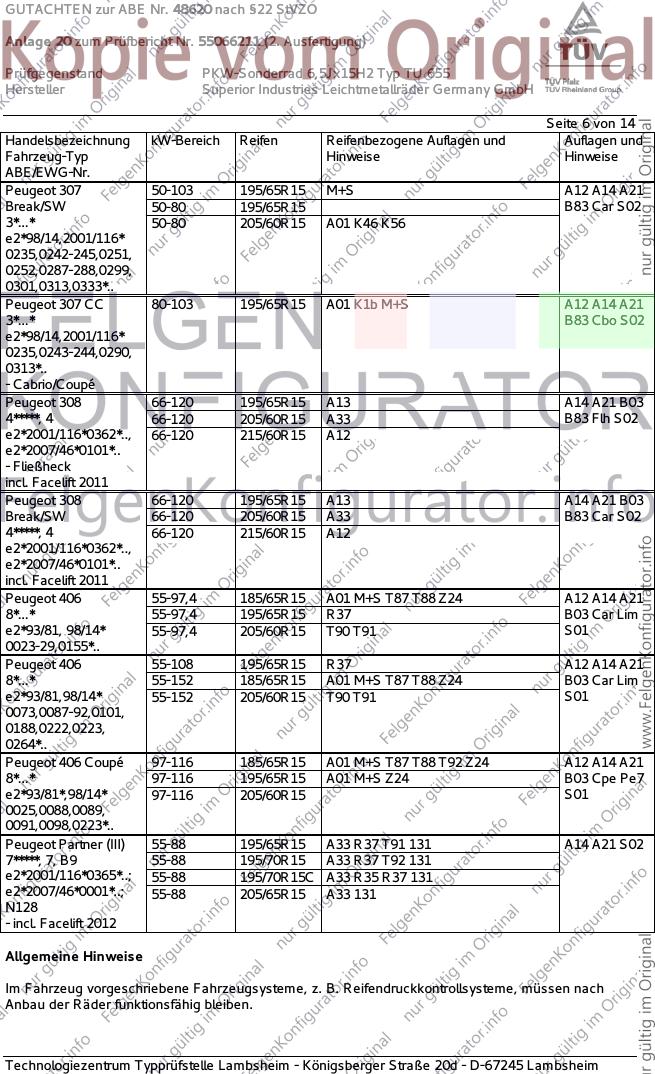

GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 307 50-103 195/65R15 M+S A12 A14 A21
Break/SW 50-80 195/65R15 B83 Car S02
3*...* 50-80 205/60R15 A01 K46 K56
e2*98/14,2001/116*
0235,0242-245,0251,
0252,0287-288,0299,
0301,0313,0333*..
Peugeot 307 CC 80-103 195/65R15 A01 K1b M+S A12 A14 A21
3*...* B83 Cbo S02
e2*98/14,2001/116*
0235,0243-244,0290,
0313*..
- Cabrio/Coupé
Peugeot 308 66-120 195/65R15 A13 A14 A21 B03
4*****, 4 66-120 205/60R15 A33 B83 Flh S02
e2*2001/116*0362*.., 66-120 215/60R15 A12
e2*2007/46*0101*..
- Fließheck
incl. Facelift 2011
Peugeot 308 66-120 195/65R15 A13 A14 A21 B03
Break/SW 66-120 205/60R15 A33 B83 Car S02
4*****, 4 66-120 215/60R15 A12
e2*2001/116*0362*..,
e2*2007/46*0101*..
incl. Facelift 2011
Peugeot 406 55-97,4 185/65R15 A01 M+S T87 T88 Z24 A12 A14 A21
8*...* 55-97,4 195/65R15 R37 B03 Car Lim
e2*93/81, 98/14* 55-97,4 205/60R15 T90 T91 S01
0023-29,0155*..
Peugeot 406 55-108 195/65R15 R37 A12 A14 A21
8*...* 55-152 185/65R15 A01 M+S T87 T88 Z24 B03 Car Lim
e2*93/81,98/14* 55-152 205/60R15 T90 T91 S01
0073,0087-92,0101,
0188,0222,0223,
0264*..
Peugeot 406 Coupé 97-116 185/65R15 A01 M+S T87 T88 T92 Z24 A12 A14 A21
8*...* 97-116 195/65R15 A01 M+S Z24 B03 Cpe Pe7
e2*93/81*,98/14* 97-116 205/60R15 S01
0025,0088,0089,
0091,0098,0223*..
Peugeot Partner (III) 55-88 195/65R15 A33 R37 T91 131 A14 A21 S02
7*****, 7, B9 55-88 195/70R15 A33 R37 T92 131
e2*2001/116*0365*..; 55-88 195/70R15C A33 R35 R37 131
e2*2007/46*0001*..; 55-88 205/65R15 A33 131
N128
- incl. Facelift 2012
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH

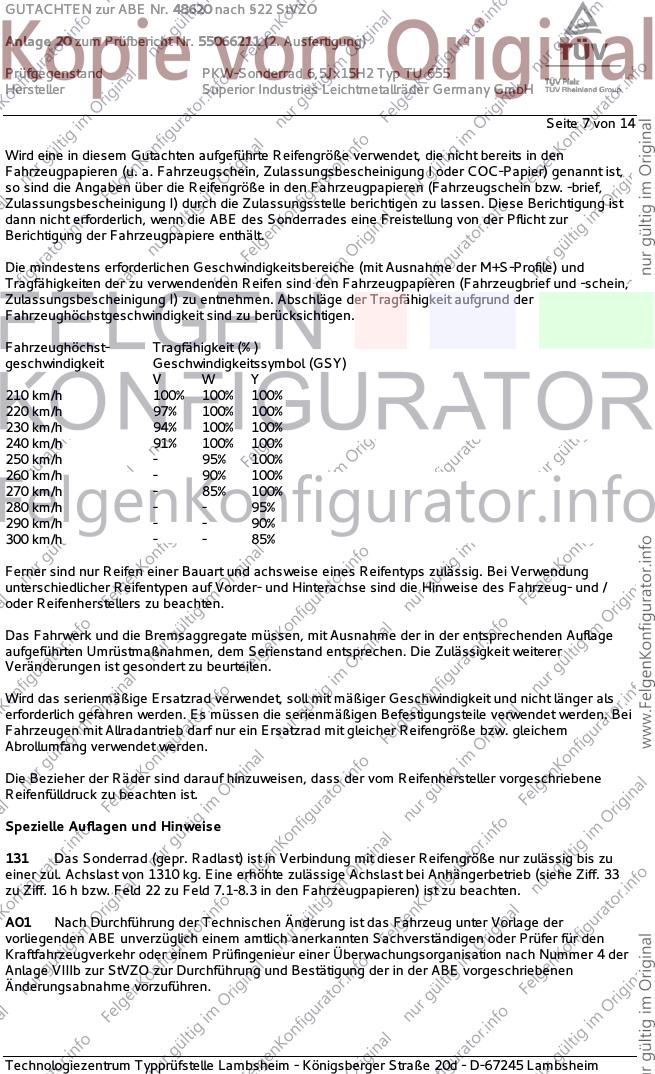

Seite 7 von 14
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 14
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B83 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 283
mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH

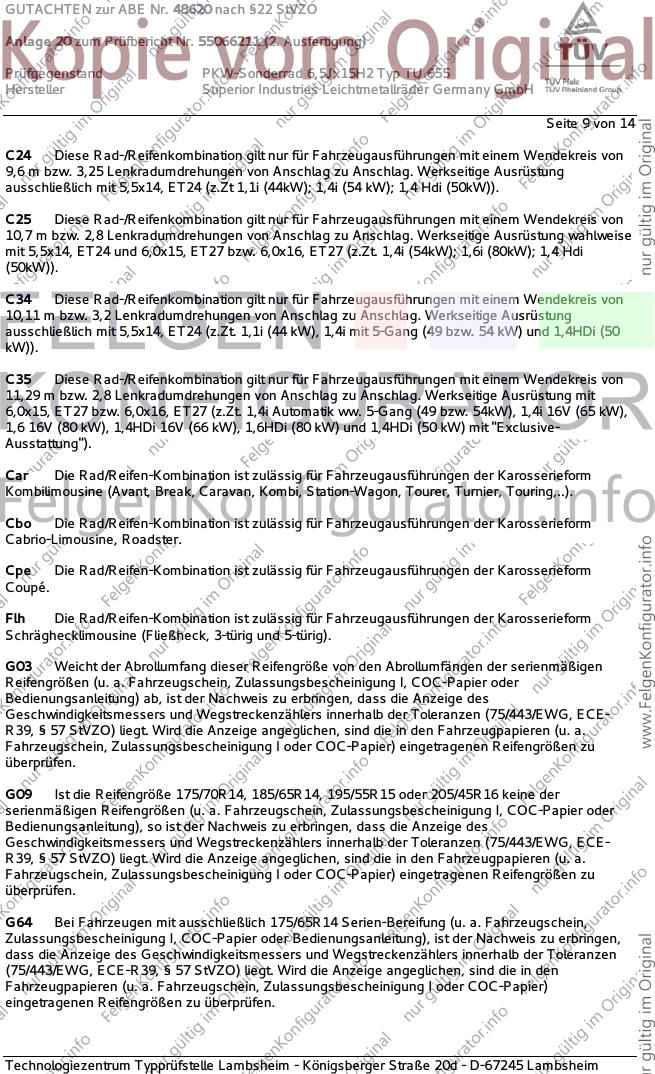

Seite 9 von 14
C24 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,6 m bzw. 3,25 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt 1,1i (44kW); 1,4i (54 kW); 1,4 Hdi (50kW)).
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
C34 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,11 m bzw. 3,2 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt. 1,1i (44 kW), 1,4i mit 5-Gang (49 bzw. 54 kW) und 1,4HDi (50
kW)).
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (49 bzw. 54kW), 1,4i 16V (65 kW),
1,6 16V (80 kW), 1,4HDi 16V (66 kW), 1,6HDi (80 kW) und 1,4HDi (50 kW) mit "Exclusive-
Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G09 Ist die Reifengröße 175/70R14, 185/65R14, 195/55R15 oder 205/45R16 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH

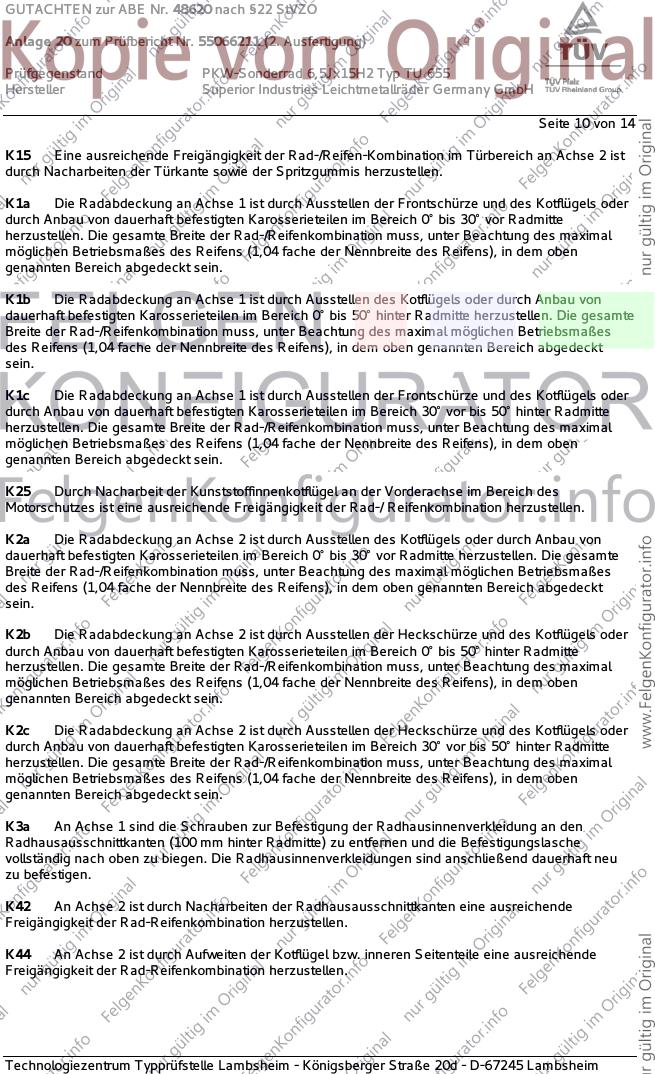

Seite 10 von 14
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 11 von 14

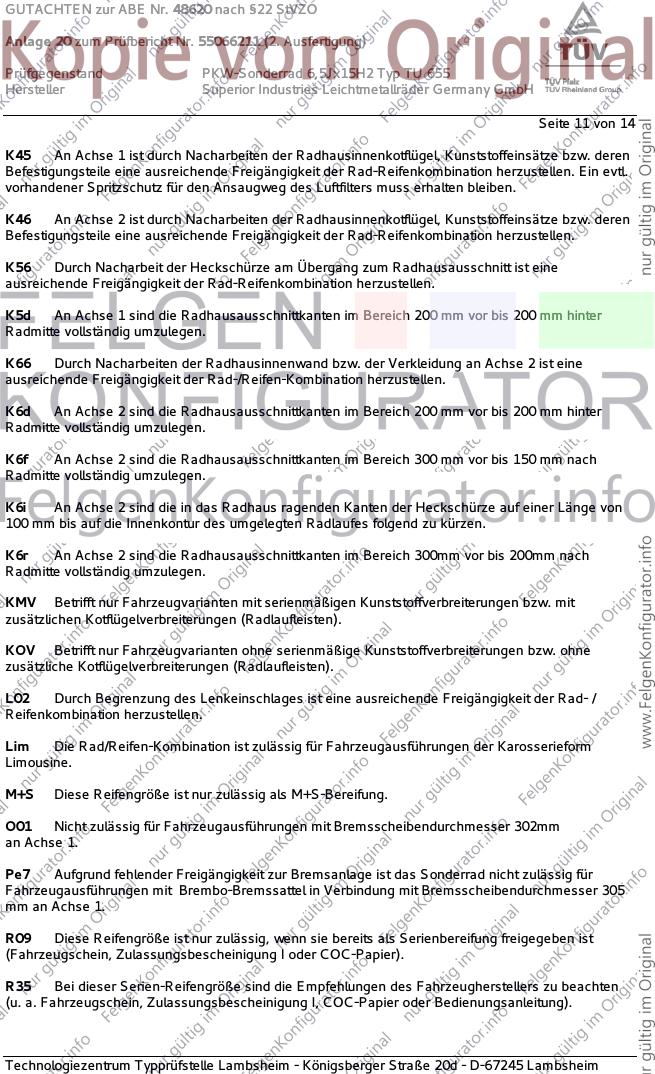

K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
O01 Nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 302mm
an Achse 1.
Pe7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 305
mm an Achse 1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 12 von 14

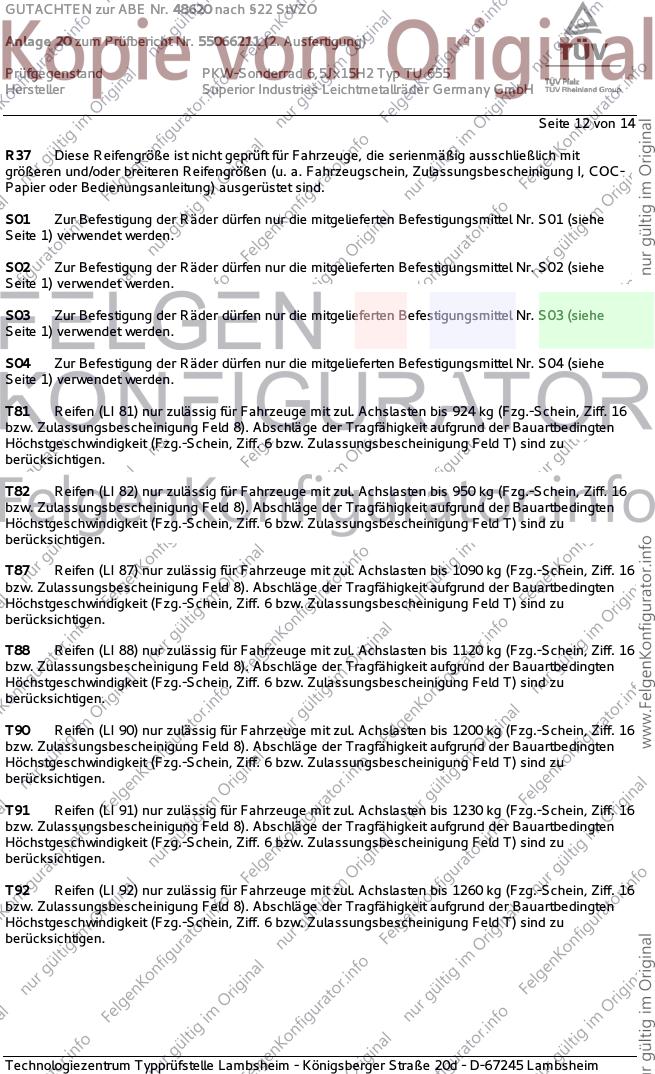

R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 13 von 14

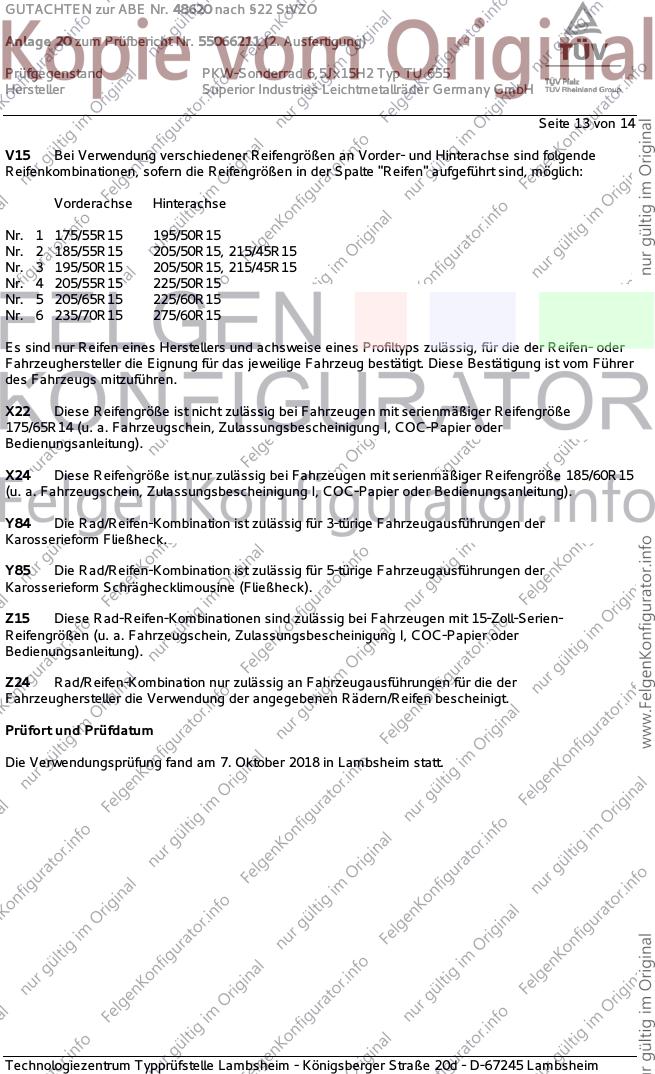

V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X22 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
175/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z24 Rad/Reifen-Kombination nur zulässig an Fahrzeugausführungen für die der
Fahrzeughersteller die Verwendung der angegebenen Rädern/Reifen bescheinigt.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Oktober 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48620 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55066211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TU 655
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 14 von 14

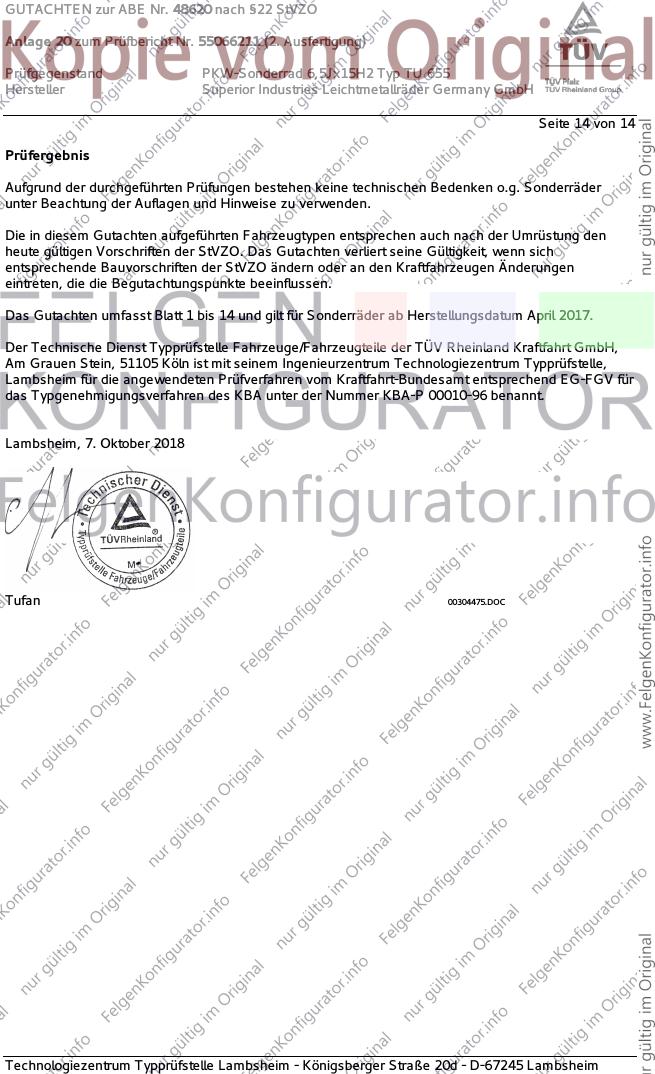

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum April 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. Oktober 2018
Tufan 00304475.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
