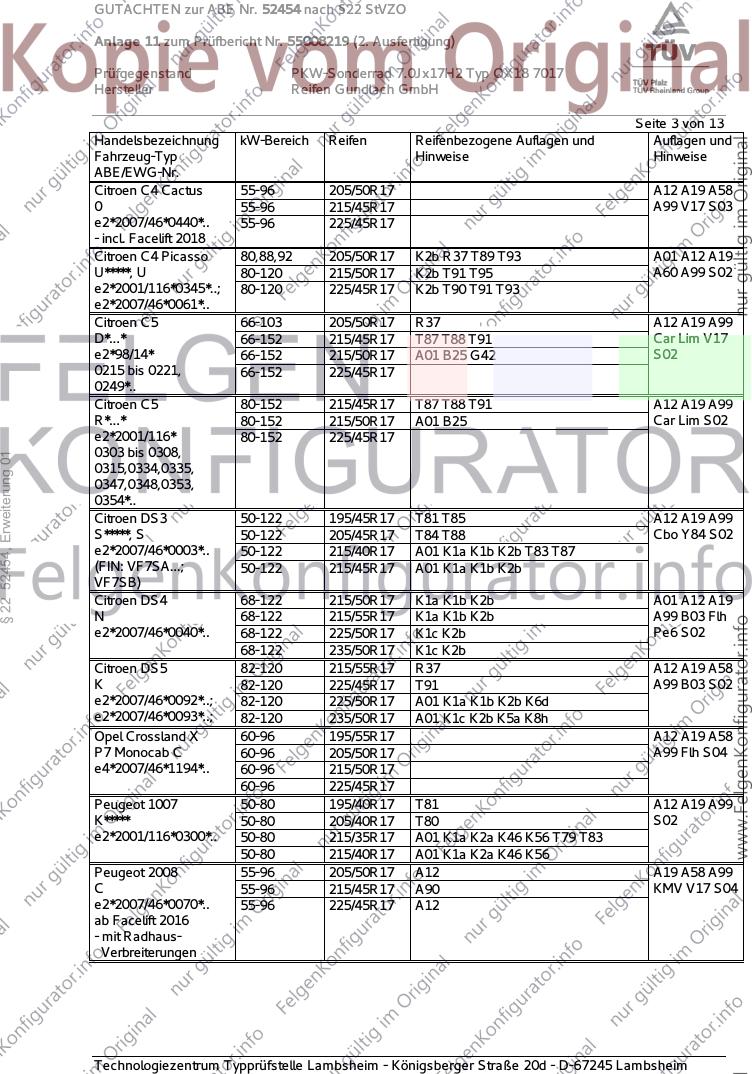

GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 13
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX18
Typ OX18 7017
Radgröße 7.0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PC1 OX187017 PC1 / ohne Ring 4/108/65,1 18 660 2100
Kennzeichnungen
KBA-Nummer 52454
§ 22 52454, Erweiterung 01
Herstellerzeichen OX-T
Radtyp und Ausführung OX18 7017 (s.o.)
Radgröße 7.0Jx17H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S01 Serien- wahlweise Flachbund 90 36,5 Serie ww.
Zubehörschraube M12x1,25 RG.S027
S02 Serien- wahlweise Flachbund 100 36,5 Serie ww.
Zubehörschraube M12x1,25 RG.S027
S03 Serien- wahlweise Flachbund 110 36,5 Serie ww.
Zubehörschraube M12x1,25 RG.S027
S04 Serien- wahlweise Flachbund 115 36,5 Serie ww.
Zubehörschraube M12x1,25 RG.S027
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Opel
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Berlingo (III) 55-88 205/50R17 K1a K2b K42 T89 T93 A01 A12 A19
7*****, 7, B9 55-88 215/50R17 K1a K1b K2b K42 K44 T91 T95 A99 S02
e2*2001/116*0366*..; 55-88 225/45R17 K1a K2b K42 T91 T94
e2*2007/46*0002*..;
N129
- incl. Facelift 2012
Citroen C3 (I) 49-80 195/45R17 K1a K2b K42 A01 A12 A19
F*...* 49-80 205/40R17 K1a K2b K42 K56 A99 C35 S02
e2*98/14,2001/116* 49-80 215/35R17 K1a K2b K42 K56
0257-0259,0261, 49-80 215/40R17 K1a K25 K2b K42 K56
0289,0317,0318,
0329*..
Citroen C3 (II) 44-88 195/45R17 T81 A12 A19 A99
S*****, S 44-88 205/45R17 A01 K1a K2b Y85 S02
e2*2007/46*0003*..; 44-88 215/40R17 A01 K1a K1b K2b
e2*2007/46*0060*.. 44-88 215/45R17 A01 K1a K1b K2b
§ 22 52454, Erweiterung 01
(FIN: VF7SC, /SR,
/SN...)
Citroen C3 (III) 50-85 205/50R17 A01 K2b A12 A19 A99
S 50-85 215/45R17 KMV Y85 S01
e2*2007/46*
0003*44-..,
e2*2007/46*0060*17-..
(FIN: VF7SX, /SY...)
Citroen C3 Aircross 60-88 205/50R17 A12 A19 A99
2 60-88 205/55R17 S01
e4*2007/46*1241*.. 60-88 215/45R17
60-88 215/50R17
60-88 225/45R17
Citroen C3 Picasso 66-88 205/40R17 T84 A12 A19 A99
SH****, SH 66-88 205/45R17 S02
e2*2001/116*0371*..; 66-88 215/40R17 A01 K1a K2b K6d K6g T85
e2*2007/46*0110*.. 66-88 215/45R17 A01 K1a K2b K6d K6g
Citroen C3 Pluriel 50,54,80 205/45R17 K1a K2b K42 A01 A12 A19
H***** 50,54,80 215/40R17 B25 K1a K2b K42 K90 A99 Cbo S02
e2*2001/116*0266*.. 50,54,80 215/45R17 B25 K1a K25 K2b K42 K90
Citroen C4 (I) 65-130 205/50R17 K2b K42 K56 A01 A12 A19
L***** 65-130 215/45R17 K2b K42 K56 A99 Cpe Lim
e2*2001/116*0302*.. 65-130 225/45R17 K2b K42 K56 Y19 V17 S02
80-110 225/45R17 K2b K42 K56 LK6 Y20
Citroen C4 (II) 68-115 205/50R17 K1a K2b K6f R37 A01 A12 A19
N 68-115 215/45R17 K1a K2b K6f R37 T87 T88 A99 Flh Pe6
e2*2007/46*0040*..; 68-115 225/45R17 K1a K2b K6f S02
e2*2007/46*0079*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Cactus 55-96 205/50R17 A12 A19 A58
0 55-96 215/45R17 A99 V17 S03
e2*2007/46*0440*.. 55-96 225/45R17
- incl. Facelift 2018
Citroen C4 Picasso 80,88,92 205/50R17 K2b R37 T89 T93 A01 A12 A19
U*****, U 80-120 215/50R17 K2b T91 T95 A60 A99 S02
e2*2001/116*0345*..; 80-120 225/45R17 K2b T90 T91 T93
e2*2007/46*0061*..
Citroen C5 66-103 205/50R17 R37 A12 A19 A99
D*...* 66-152 215/45R17 T87 T88 T91 Car Lim V17
e2*98/14* 66-152 215/50R17 A01 B25 G42 S02
0215 bis 0221, 66-152 225/45R17
0249*..
Citroen C5 80-152 215/45R17 T87 T88 T91 A12 A19 A99
R*...* 80-152 215/50R17 A01 B25 Car Lim S02
e2*2001/116* 80-152 225/45R17
0303 bis 0308,
§ 22 52454, Erweiterung 01
0315,0334,0335,
0347,0348,0353,
0354*..
Citroen DS3 50-122 195/45R17 T81 T85 A12 A19 A99
S*****, S 50-122 205/45R17 T84 T88 Cbo Y84 S02
e2*2007/46*0003*.. 50-122 215/40R17 A01 K1a K1b K2b T83 T87
(FIN: VF7SA...; 50-122 215/45R17 A01 K1a K1b K2b
VF7SB)
Citroen DS4 68-122 215/50R17 K1a K1b K2b A01 A12 A19
N 68-122 215/55R17 K1a K1b K2b A99 B03 Flh
e2*2007/46*0040*.. 68-122 225/50R17 K1c K2b Pe6 S02
68-122 235/50R17 K1c K2b
Citroen DS5 82-120 215/55R17 R37 A12 A19 A58
K 82-120 225/45R17 T91 A99 B03 S02
e2*2007/46*0092*..; 82-120 225/50R17 A01 K1a K1b K2b K6d
e2*2007/46*0093*..; 82-120 235/50R17 A01 K1c K2b K5a K8h
Opel Crossland X 60-96 195/55R17 A12 A19 A58
P7 Monocab C 60-96 205/50R17 A99 Flh S04
e4*2007/46*1194*.. 60-96 215/50R17
60-96 225/45R17
Peugeot 1007 50-80 195/40R17 T81 A12 A19 A99
K***** 50-80 205/40R17 T80 S02
e2*2001/116*0300*.. 50-80 215/35R17 A01 K1a K2a K46 K56 T79 T83
50-80 215/40R17 A01 K1a K2a K46 K56
Peugeot 2008 55-96 205/50R17 A12 A19 A58 A99
C 55-96 215/45R17 A90 KMV V17 S04
e2*2007/46*0070*.. 55-96 225/45R17 A12
ab Facelift 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 2008 50-96 205/50R17 A12 A19 A58 A99
C 50-96 215/45R17 A90 KOV V17 S04
e2*2007/46*0070*.. 50-96 225/45R17 A12
incl. Facelift 2016
- ohne Radhaus-
Verbreiterungen
Peugeot 206 40-100 195/40R17 K1c K2b K42 K56 R37 A01 A12 A19
2*...* 40-100 205/40R17 G09 K1c K2c K41 K42 K56 A99 Cbo Flh
e2*93/81,98/14, Pe6 S02
2001/116*
0085, 0168-0174,
0212, 0237-0239,
0250, 0291, 0310,
0311, 0343*..
Peugeot 206 RC 130 205/40R17 K1c K2b K42 A01 A12 A19
2*RFK* 130 215/35R17 K1c K2b K42 A99 Flh S02
e2*2001/116*0269*..
§ 22 52454, Erweiterung 01
Peugeot 206 SW 44-100 195/40R17 K1c T81 A01 A12 A19
2*...* 44-100 205/40R17 G09 K1c K2b K42 A99 Car Pe6
e2*98/14,2001/116* 44-100 215/35R17 K1c K2b K42 T79 T83 S02
0174, 0212, 0237-
0239, 0250, 0291,
0310, 0311, 0343*..
Peugeot 206+ 44 205/40R17 G64 K1a K1b K2b K4h K6d K6i A01 A12 A19
2***** 44-55 195/40R17 K1b K2b K6d K6i T81 A99 Flh V17
e2*2001/116*0374*..; 44-55 215/35R17 K1c K2b K4h K6d K6i K8e S01
e2*2007/46*0109*.. 50,54,55 205/40R17 K1a K1b K2b K4h K6d K6i X24
Peugeot 207 CC 80-115 205/45R17 T88 A12 A19 A99
W***** 80-115 215/40R17 A01 K1a K1b T87 Cbo S03
e2*2001/116*0340*.. 80-115 215/45R17 A01 K1a K1b
- Cabrio-Coupé
Peugeot 207, 207SW 50-128 205/45R17 A12 A19 A99
W*****, W 50-128 215/40R17 A01 K1a K1b T87 Car Flh S03
e2*2001/116*0340*.., 50-128 215/45R17 A01 K1a K1b
e2*2007/46*0072*..
Peugeot 208 50-115 195/45R17 T81 T85 A12 A19 A58
C 50-121 205/40R17 A01 K6r T80 T84 A99 Flh KOV
e2*2007/46*0070*..; 50-121 205/45R17 A01 K6r S03
e2*2007/46*0071*.. 50-121 215/40R17 A01 K2b K6r T83 T87
50-121 215/45R17 A01 K2b K6r
Peugeot 208 GTI 147, 153 205/45R17 A90 A19 A58 A99
C 147, 153 215/40R17 A12 T87 B03 Flh KMV
e2*2007/46*0070*.. 147, 153 215/45R17 A01 A12 G01 S03
Peugeot 208 GTI 30th. 153 205/45R17 A90 A19 A58 A99
C 153 215/40R17 A12 T87 Flh KMV S03
e2*2007/46*0070*.. 153 215/45R17 A12
Peugeot 208 XY 68-115 195/45R17 A12 T81 T85 A19 A58 A99
C 68-121 205/40R17 A90 T80 T84 Flh KMV S03
e2*2007/46*0070*.. 68-121 205/45R17 A90
68-121 215/40R17 A12 T83 T87
68-121 215/45R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 3008 80-122 215/50R17 A12 A19 A58
0U****, 0U 80-122 215/55R17 A99 B03 S02
e2*2001/116*0377*.., 80-122 225/50R17
e2*2007/46*0057*.. 80-122 235/50R17 A01 K2b
Peugeot 307 50-130 205/50R17 K1c K2b K44 A01 A12 A19
3*...* 50-130 215/45R17 K1c K2b A99 Flh K46
e2*98/14,2001/116* 50-130 225/45R17 K1c K2b K44 K56 V17 S02
0235,0242-245,0251,
0252,0287-0288,
0290,0299,0301,
0313,0333*..
Peugeot 307 50-103 205/50R17 K1c K2b K44 A01 A12 A19
Break/SW 50-103 215/45R17 K1c K2b T87 T88 A99 Car K46
3*...* 50-103 225/45R17 K1c K2b K44 K56 V17 S02
e2*98/14,2001/116*
0235,0242-245,0251,
0252,0287-288,0299,
§ 22 52454, Erweiterung 01
0301,0313,0333*..
Peugeot 307 CC 80-130 205/50R17 A01 K1a K1b K46 K56 A12 A19 A99
3*...* 80-130 215/45R17 A01 K1b T87 T88 Cbo V17 S02
e2*98/14,2001/116* 80-130 225/45R17 A01 K1a K1b K46 K56
0235,0243-244,0290,
0313*..
- Cabrio/Coupé
Peugeot 308 66-120 205/50R17 A01 K42 R37 T89 T93 A12 A19 A99
4*****, 4 66-120 215/45R17 R37 T87 T88 T91 Cbo Flh V17
e2*2001/116*0362*.., 66-120 215/50R17 A01 G40 K42 S02
e2*2007/46*0101*.. 66-120 225/45R17 A01 K42
- Fließheck
- CabrioCoupé
incl. Facelift 2011
Peugeot 308 66-120 205/50R17 R37 T89 T93 A12 A19 A99
Break/SW 66-120 215/45R17 R37 T87 T88 T91 Car V17 S02
4*****, 4 66-120 215/50R17 A01 G40 K42 T90
e2*2001/116*0362*.., 66-120 225/45R17 T90
e2*2007/46*0101*..
incl. Facelift 2011
Peugeot 5008 80-122 215/50R17 K2b T91 T93 A01 A12 A19
0*****, 0 80-122 225/45R17 K2b T91 T93 A99 S02
e2*2007/46*0004*..,
e2*2007/46*0058*..
Peugeot Partner (III) 55-88 205/50R17 K1a K2b K42 T89 T93 A01 A12 A19
7*****, 7, B9 55-88 215/50R17 K1a K1b K2b K42 K44 T91 T95 A99 S02
e2*2001/116*0365*..; 55-88 225/45R17 K1a K2b K42 T91 T94
e2*2007/46*0001*..;
N128
- incl. Facelift 2012
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 6 von 13
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
§ 22 52454, Erweiterung 01
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 7 von 13

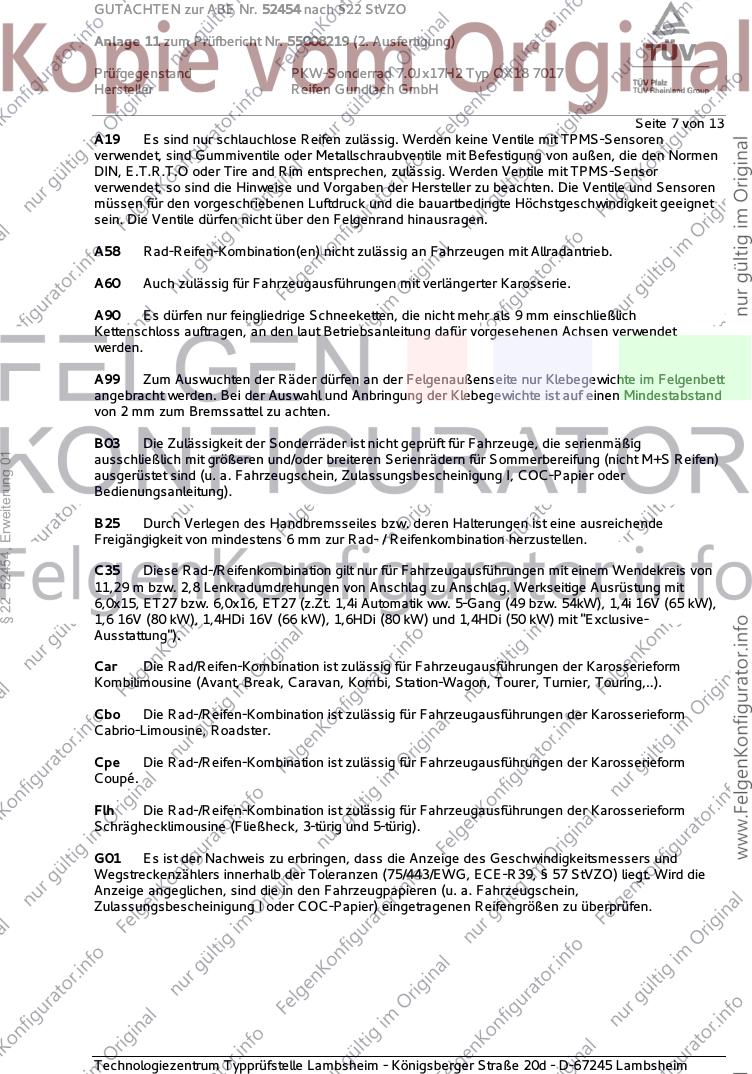

A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
§ 22 52454, Erweiterung 01
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (49 bzw. 54kW), 1,4i 16V (65 kW),
1,6 16V (80 kW), 1,4HDi 16V (66 kW), 1,6HDi (80 kW) und 1,4HDi (50 kW) mit "Exclusive-
Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 8 von 13
G09 Ist die Reifengröße 175/70R14, 185/65R14, 195/55R15 oder 205/45R16 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G42 Ist die Reifengröße 205/65R15 oder 215/55R16 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
§ 22 52454, Erweiterung 01
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 9 von 13

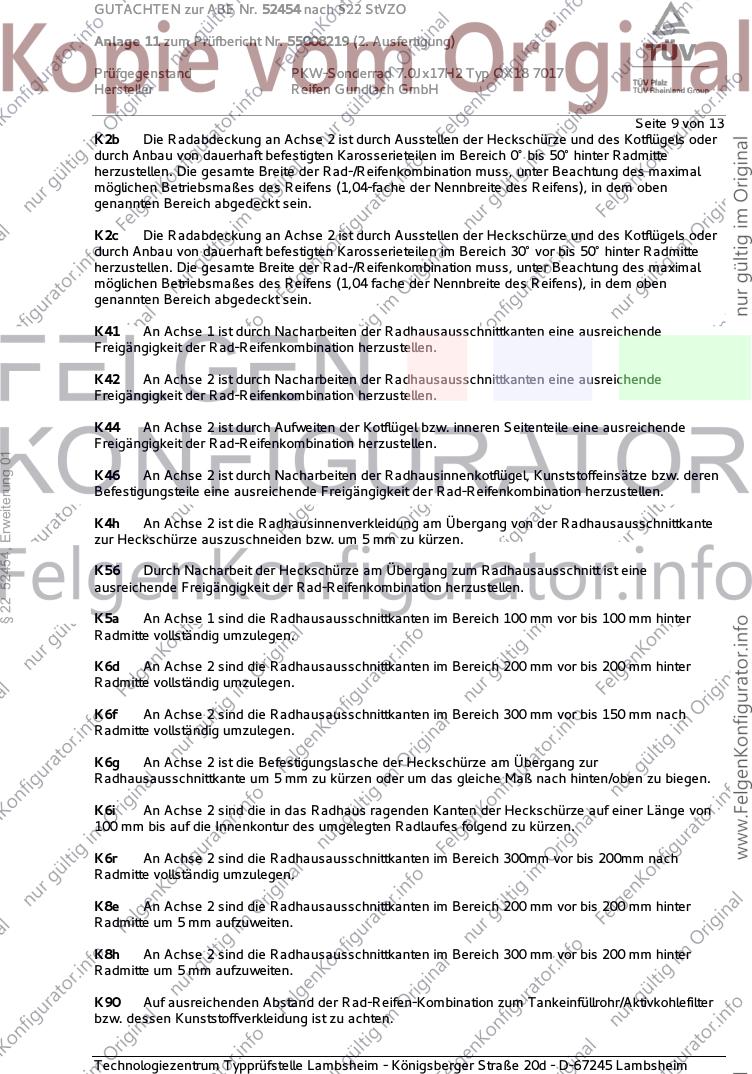

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 52454, Erweiterung 01
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 10 von 13
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
Pe6 Nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 266mm an
Achse 1.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
§ 22 52454, Erweiterung 01
S01 Zur Befestigung der Räder dürfen nur die vom Fahrzeughersteller, für Leichtmetallräder
vorgesehenen, serienmäßigen Flachbundschrauben verwendet werden. Wahlweise können auch die
Flachbundschrauben des Radherstellers verwendet werden (siehe Seite 1, Nr.S01).
S02 Zur Befestigung der Räder dürfen nur die vom Fahrzeughersteller, für Leichtmetallräder
vorgesehenen, serienmäßigen Flachbundschrauben verwendet werden. Wahlweise können auch die
Flachbundschrauben des Radherstellers verwendet werden (siehe Seite 1, Nr.S02).
S03 Zur Befestigung der Räder dürfen nur die vom Fahrzeughersteller, für Leichtmetallräder
vorgesehenen, serienmäßigen Flachbundschrauben verwendet werden. Wahlweise können auch die
Flachbundschrauben des Radherstellers verwendet werden (siehe Seite 1, Nr.S03).
S04 Zur Befestigung der Räder dürfen nur die vom Fahrzeughersteller, für Leichtmetallräder
vorgesehenen, serienmäßigen Flachbundschrauben verwendet werden. Wahlweise können auch die
Flachbundschrauben des Radherstellers verwendet werden (siehe Seite 1, Nr.S04).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 11 von 13

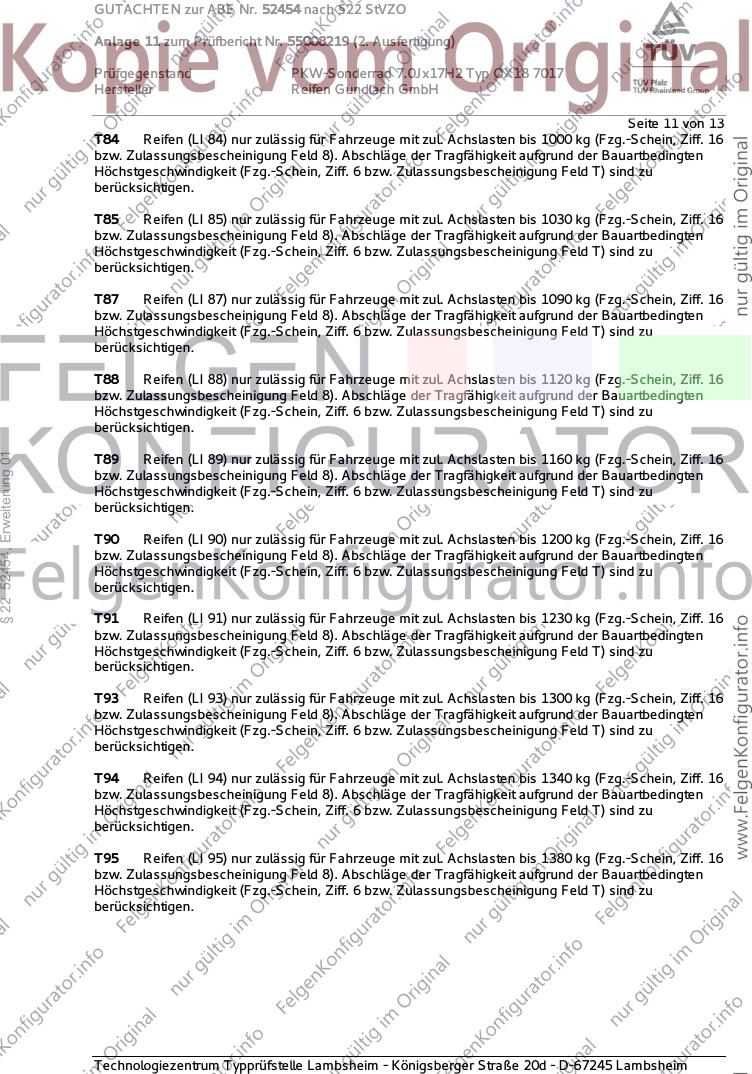

T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 52454, Erweiterung 01
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 12 von 13
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
§ 22 52454, Erweiterung 01
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y19 Betrifft nur Fahrzeugvarianten mit 4-Gang Automatik oder manuellem 5-Gang Getriebe.
Y20 Betrifft nur Fahrzeugvarianten mit 6-Gang Automatik oder manuellem 6-Gang Schaltgetriebe.
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. Januar 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52454 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55008219 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX18 7017
Hersteller Reifen Gundlach GmbH
Seite 13 von 13
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Januar 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. Januar 2020
Laux 00336488.DOC
§ 22 52454, Erweiterung 01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
