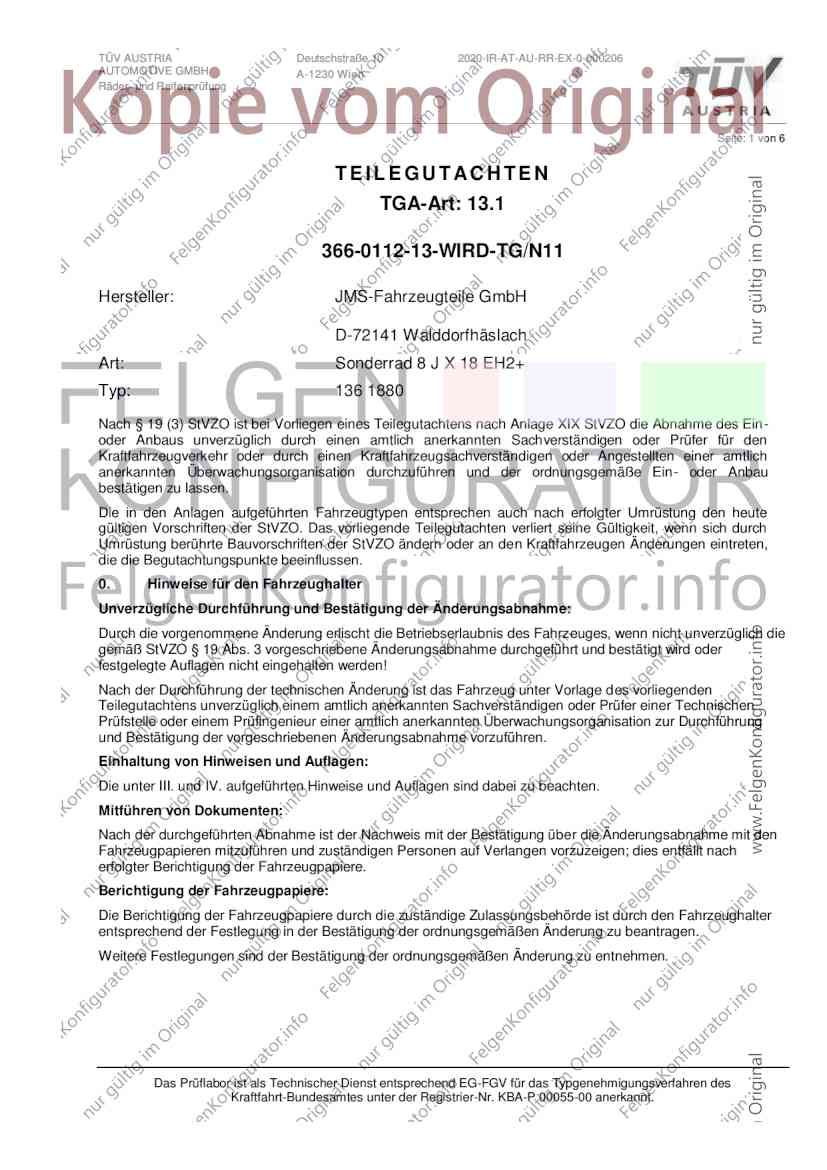

TÜV AUSTRIA Deutschstraße 10 2020-IR-AT-AU-RR-EX-0-000206
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 6
TEIL EGUTACHTEN
TGA-Art: 13.1
366-0112-13-WIRD-TG/N11
Hersteller: JMS-Fahrzeugteile GmbH
D-72141 Walddorfhäslach
Art: Sonderrad 8 J X 18 EH2+
Typ: 136 1880
Nach § 19 (3) StVZO ist bei Vorliegen eines Teilegutachtens nach Anlage XIX StVZO die Abnahme des Ein-
oder Anbaus unverzüglich durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder durch einen Kraftfahrzeugsachverständigen oder Angestellten einer amtlich
anerkannten Überwachungsorganisation durchzuführen und der ordnungsgemäße Ein- oder Anbau
bestätigen zu lassen.
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Teilegutachten verliert seine Gültigkeit, wenn sich durch
Umrüstung berührte Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht unverzüglich die
gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und bestätigt wird oder
festgelegte Auflagen nicht eingehalten werden!
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer einer Technischen
Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Durchführung
und Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme mit den
Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach
erfolgter Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere durch die zuständige Zulassungsbehörde ist durch den Fahrzeughalter
entsprechend der Festlegung in der Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
Fahrzeugteil: Sonderrad 8 J X 18 EH2+ Radtyp: 136 1880
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________

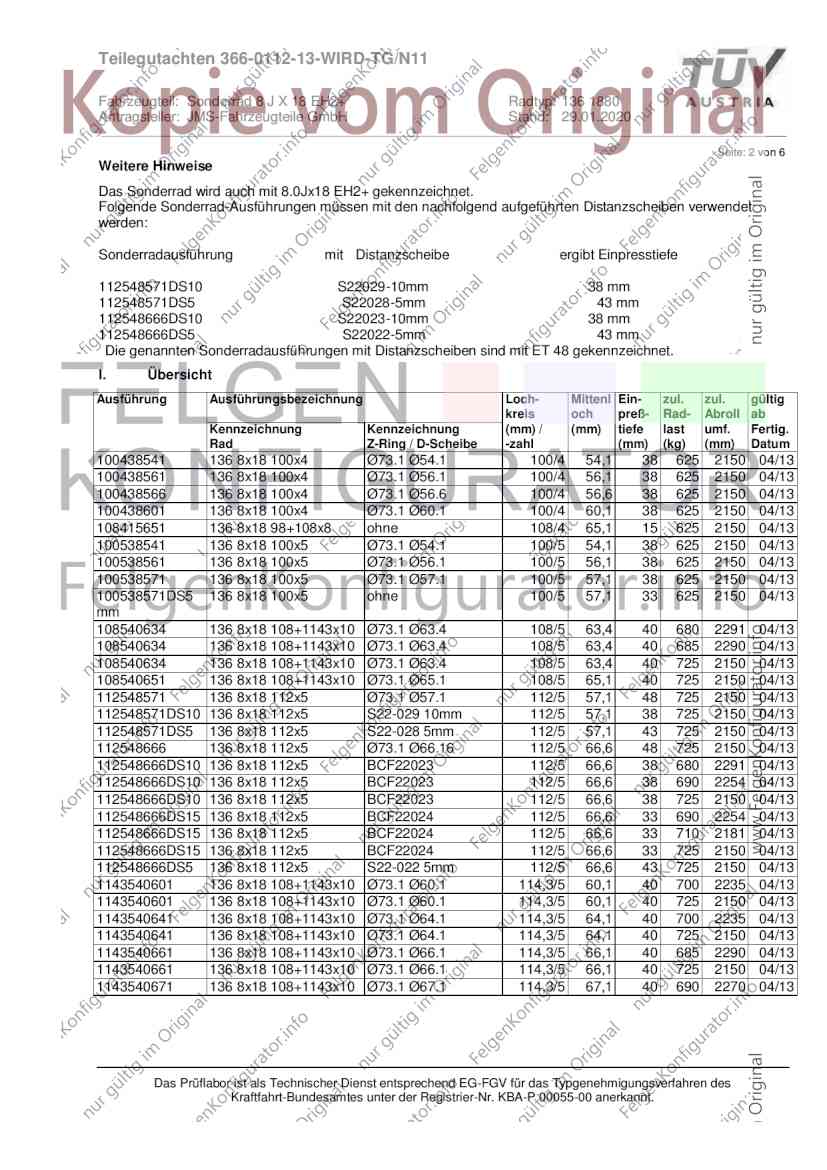

Seite: 2 von 6
Weitere Hinweise
Das Sonderrad wird auch mit 8.0Jx18 EH2+ gekennzeichnet.
Folgende Sonderrad-Ausführungen müssen mit den nachfolgend aufgeführten Distanzscheiben verwendet
werden:
Sonderradausführung mit Distanzscheibe ergibt Einpresstiefe
112548571DS10 S22029-10mm 38 mm
112548571DS5 S22028-5mm 43 mm
112548666DS10 S22023-10mm 38 mm
112548666DS5 S22022-5mm 43 mm
Die genannten Sonderradausführungen mit Distanzscheiben sind mit ET 48 gekennzeichnet.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Z-Ring / D-Scheibe -zahl (mm) (kg) (mm) Datum
100438541 136 8x18 100x4 Ø73.1 Ø54.1 100/4 54,1 38 625 2150 04/13
100438561 136 8x18 100x4 Ø73.1 Ø56.1 100/4 56,1 38 625 2150 04/13
100438566 136 8x18 100x4 Ø73.1 Ø56.6 100/4 56,6 38 625 2150 04/13
100438601 136 8x18 100x4 Ø73.1 Ø60.1 100/4 60,1 38 625 2150 04/13
108415651 136 8x18 98+108x8 ohne 108/4 65,1 15 625 2150 04/13
100538541 136 8x18 100x5 Ø73.1 Ø54.1 100/5 54,1 38 625 2150 04/13
100538561 136 8x18 100x5 Ø73.1 Ø56.1 100/5 56,1 38 625 2150 04/13
100538571 136 8x18 100x5 Ø73.1 Ø57.1 100/5 57,1 38 625 2150 04/13
100538571DS5 136 8x18 100x5 ohne 100/5 57,1 33 625 2150 04/13
mm
108540634 136 8x18 108+1143x10 Ø73.1 Ø63.4 108/5 63,4 40 680 2291 04/13
108540634 136 8x18 108+1143x10 Ø73.1 Ø63.4 108/5 63,4 40 685 2290 04/13
108540634 136 8x18 108+1143x10 Ø73.1 Ø63.4 108/5 63,4 40 725 2150 04/13
108540651 136 8x18 108+1143x10 Ø73.1 Ø65.1 108/5 65,1 40 725 2150 04/13
112548571 136 8x18 112x5 Ø73.1 Ø57.1 112/5 57,1 48 725 2150 04/13
112548571DS10 136 8x18 112x5 S22-029 10mm 112/5 57,1 38 725 2150 04/13
112548571DS5 136 8x18 112x5 S22-028 5mm 112/5 57,1 43 725 2150 04/13
112548666 136 8x18 112x5 Ø73.1 Ø66.16 112/5 66,6 48 725 2150 04/13
112548666DS10 136 8x18 112x5 BCF22023 112/5 66,6 38 680 2291 04/13
112548666DS10 136 8x18 112x5 BCF22023 112/5 66,6 38 690 2254 04/13
112548666DS10 136 8x18 112x5 BCF22023 112/5 66,6 38 725 2150 04/13
112548666DS15 136 8x18 112x5 BCF22024 112/5 66,6 33 690 2254 04/13
112548666DS15 136 8x18 112x5 BCF22024 112/5 66,6 33 710 2181 04/13
112548666DS15 136 8x18 112x5 BCF22024 112/5 66,6 33 725 2150 04/13
112548666DS5 136 8x18 112x5 S22-022 5mm 112/5 66,6 43 725 2150 04/13
1143540601 136 8x18 108+1143x10 Ø73.1 Ø60.1 114,3/5 60,1 40 700 2235 04/13
1143540601 136 8x18 108+1143x10 Ø73.1 Ø60.1 114,3/5 60,1 40 725 2150 04/13
1143540641 136 8x18 108+1143x10 Ø73.1 Ø64.1 114,3/5 64,1 40 700 2235 04/13
1143540641 136 8x18 108+1143x10 Ø73.1 Ø64.1 114,3/5 64,1 40 725 2150 04/13
1143540661 136 8x18 108+1143x10 Ø73.1 Ø66.1 114,3/5 66,1 40 685 2290 04/13
1143540661 136 8x18 108+1143x10 Ø73.1 Ø66.1 114,3/5 66,1 40 725 2150 04/13
1143540671 136 8x18 108+1143x10 Ø73.1 Ø67.1 114,3/5 67,1 40 690 2270 04/13
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
Fahrzeugteil: Sonderrad 8 J X 18 EH2+ Radtyp: 136 1880
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________

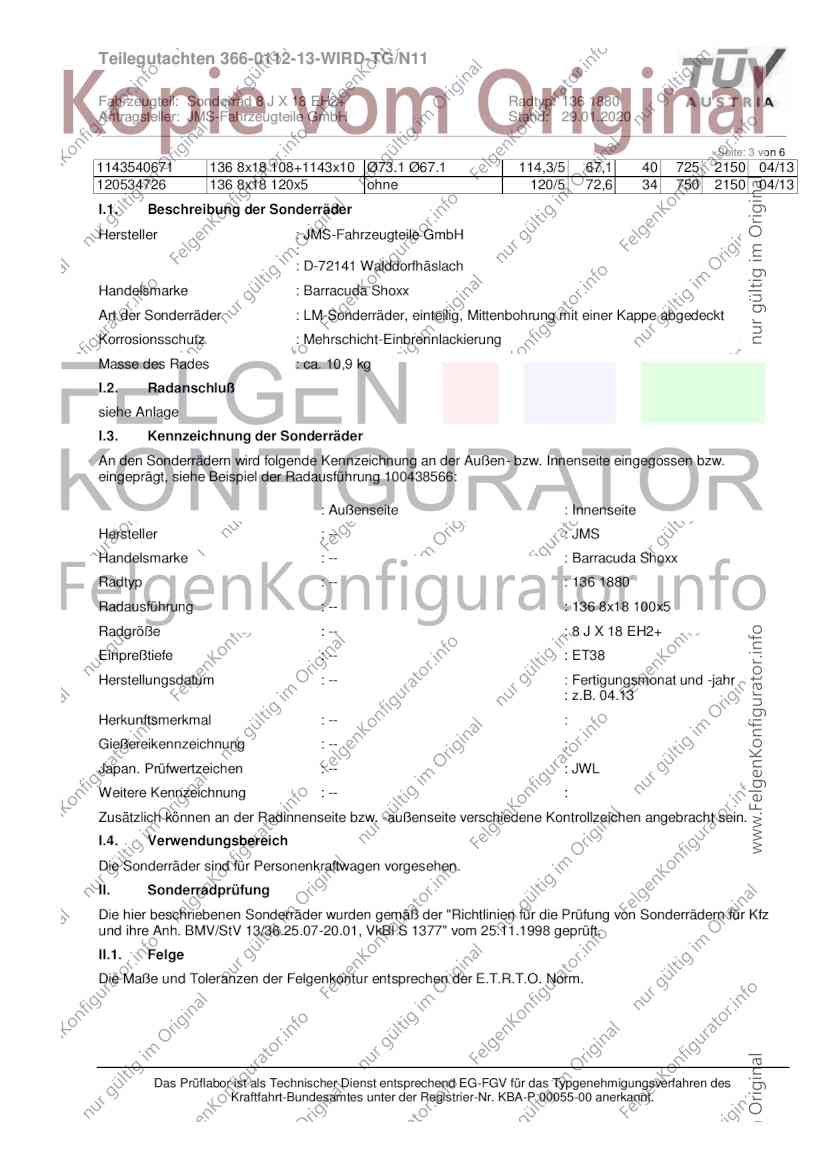

Seite: 3 von 6
1143540671 136 8x18 108+1143x10 Ø73.1 Ø67.1 114,3/5 67,1 40 725 2150 04/13
120534726 136 8x18 120x5 ohne 120/5 72,6 34 750 2150 04/13
I.1. Beschreibung der Sonderräder
Hersteller : JMS-Fahrzeugteile GmbH
:
: D-72141 Walddorfhäslach
Handelsmarke : Barracuda Shoxx
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10,9 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 100438566:
: Außenseite : Innenseite
Hersteller : -- : JMS
Handelsmarke : -- : Barracuda Shoxx
Radtyp : -- : 136 1880
Radausführung : -- : 136 8x18 100x5
Radgröße : -- : 8 J X 18 EH2+
Einpreßtiefe : -- : ET38
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 04.13
Herkunftsmerkmal : -- :
Gießereikennzeichnung : -- :
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- :
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
Fahrzeugteil: Sonderrad 8 J X 18 EH2+ Radtyp: 136 1880
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 4 von 6

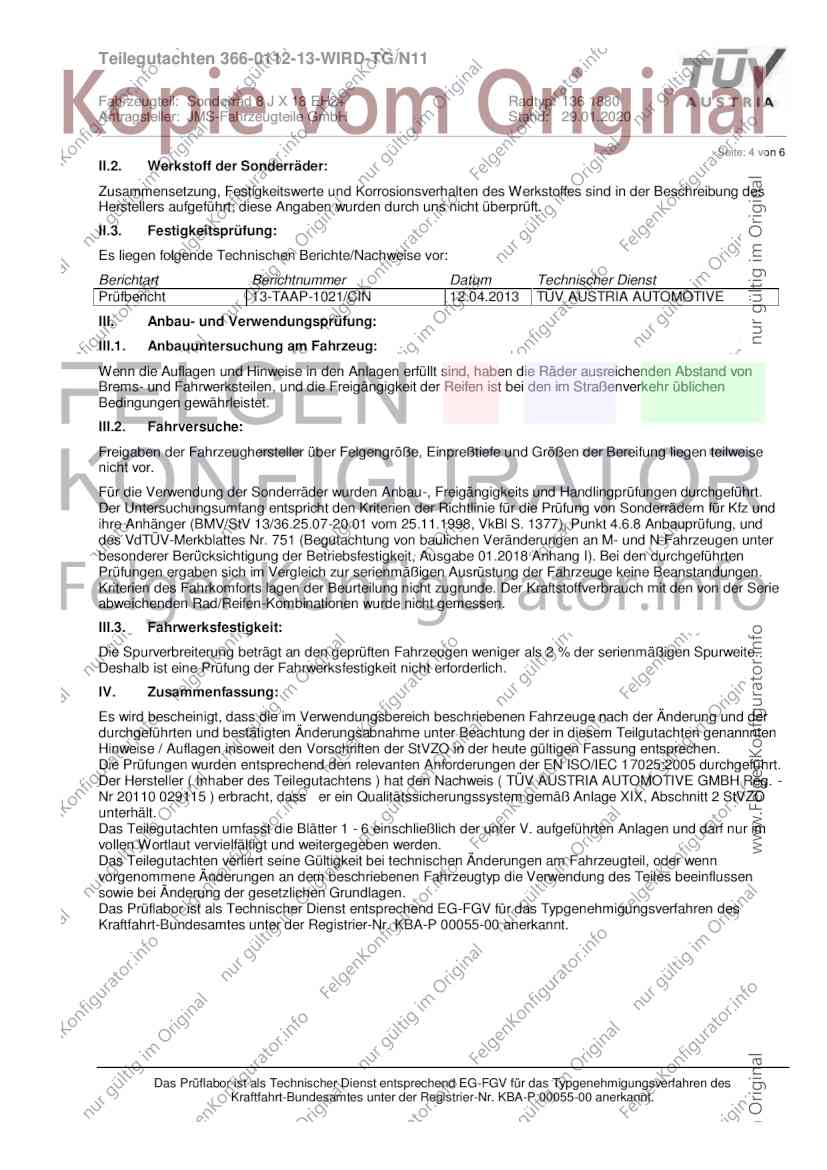

II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Prüfbericht 13-TAAP-1021/CIN 12.04.2013 TÜV AUSTRIA AUTOMOTIVE
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 01.2018 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften Fahrzeugen weniger als 2 % der serienmäßigen Spurweite.
Deshalb ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der Änderung und der
durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in diesem Teilgutachten genannnten
Hinweise / Auflagen insoweit den Vorschriften der StVZO in der heute gültigen Fassung entsprechen.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Hersteller ( Inhaber des Teilegutachtens ) hat den Nachweis ( TÜV AUSTRIA AUTOMOTIVE GMBH Reg. -
Nr 20110 029115 ) erbracht, dass er ein Qualitätssicherungssystem gemäß Anlage XIX, Abschnitt 2 StVZO
unterhält.
Das Teilegutachten umfasst die Blätter 1 - 6 einschließlich der unter V. aufgeführten Anlagen und darf nur im
vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil, oder wenn
vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des Teiles beeinflussen
sowie bei Änderung der gesetzlichen Grundlagen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
Fahrzeugteil: Sonderrad 8 J X 18 EH2+ Radtyp: 136 1880
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 5 von 6

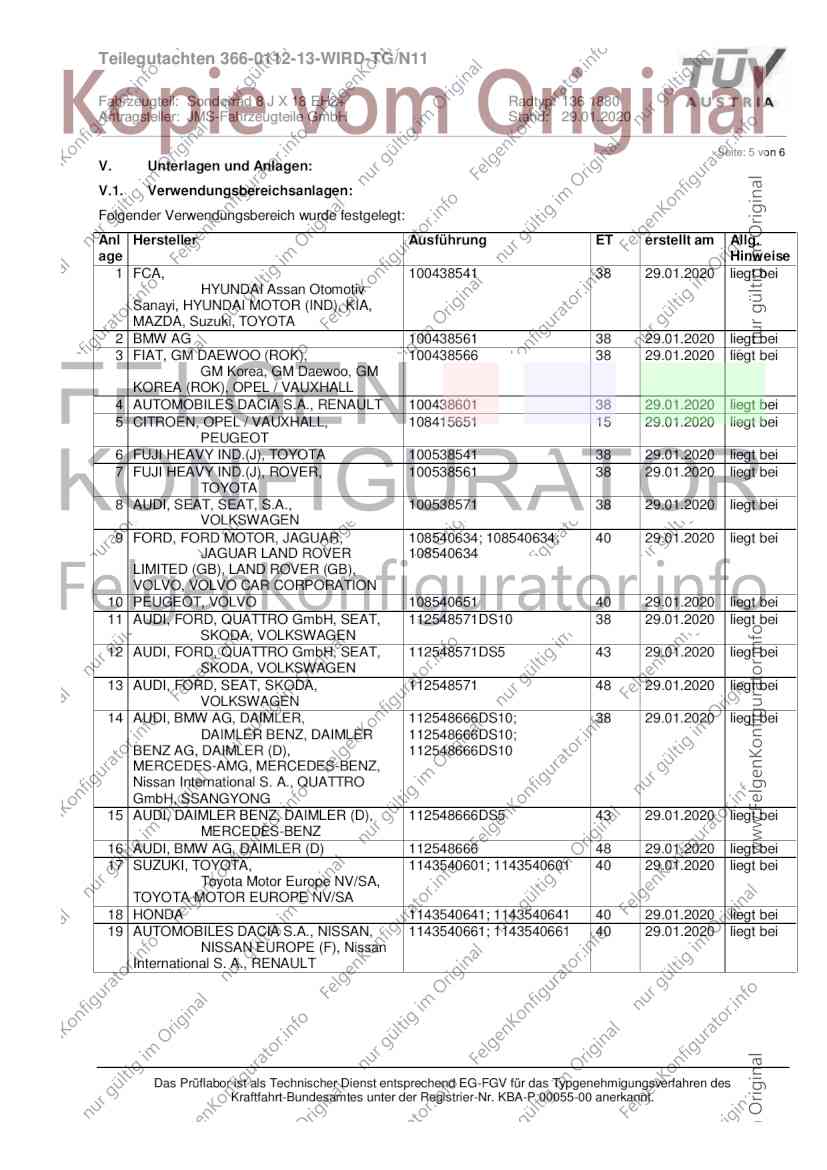

V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FCA, 100438541 38 29.01.2020 liegt bei
HYUNDAI Assan Otomotiv
Sanayi, HYUNDAI MOTOR (IND), KIA,
MAZDA, Suzuki, TOYOTA
2 BMW AG 100438561 38 29.01.2020 liegt bei
3 FIAT, GM DAEWOO (ROK), 100438566 38 29.01.2020 liegt bei
GM Korea, GM Daewoo, GM
KOREA (ROK), OPEL / VAUXHALL
4 AUTOMOBILES DACIA S.A., RENAULT 100438601 38 29.01.2020 liegt bei
5 CITROEN, OPEL / VAUXHALL, 108415651 15 29.01.2020 liegt bei
PEUGEOT
6 FUJI HEAVY IND.(J), TOYOTA 100538541 38 29.01.2020 liegt bei
7 FUJI HEAVY IND.(J), ROVER, 100538561 38 29.01.2020 liegt bei
TOYOTA
8 AUDI, SEAT, SEAT, S.A., 100538571 38 29.01.2020 liegt bei
VOLKSWAGEN
9 FORD, FORD MOTOR, JAGUAR, 108540634; 108540634; 40 29.01.2020 liegt bei
JAGUAR LAND ROVER 108540634
LIMITED (GB), LAND ROVER (GB),
VOLVO, VOLVO CAR CORPORATION
10 PEUGEOT, VOLVO 108540651 40 29.01.2020 liegt bei
11 AUDI, FORD, QUATTRO GmbH, SEAT, 112548571DS10 38 29.01.2020 liegt bei
SKODA, VOLKSWAGEN
12 AUDI, FORD, QUATTRO GmbH, SEAT, 112548571DS5 43 29.01.2020 liegt bei
SKODA, VOLKSWAGEN
13 AUDI, FORD, SEAT, SKODA, 112548571 48 29.01.2020 liegt bei
VOLKSWAGEN
14 AUDI, BMW AG, DAIMLER, 112548666DS10; 38 29.01.2020 liegt bei
DAIMLER BENZ, DAIMLER 112548666DS10;
BENZ AG, DAIMLER (D), 112548666DS10
MERCEDES-AMG, MERCEDES-BENZ,
Nissan International S. A., QUATTRO
GmbH, SSANGYONG
15 AUDI, DAIMLER BENZ, DAIMLER (D), 112548666DS5 43 29.01.2020 liegt bei
MERCEDES-BENZ
16 AUDI, BMW AG, DAIMLER (D) 112548666 48 29.01.2020 liegt bei
17 SUZUKI, TOYOTA, 1143540601; 1143540601 40 29.01.2020 liegt bei
Toyota Motor Europe NV/SA,
TOYOTA MOTOR EUROPE NV/SA
18 HONDA 1143540641; 1143540641 40 29.01.2020 liegt bei
19 AUTOMOBILES DACIA S.A., NISSAN, 1143540661; 1143540661 40 29.01.2020 liegt bei
NISSAN EUROPE (F), Nissan
International S. A., RENAULT
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
Fahrzeugteil: Sonderrad 8 J X 18 EH2+ Radtyp: 136 1880
Antragsteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 6 von 6

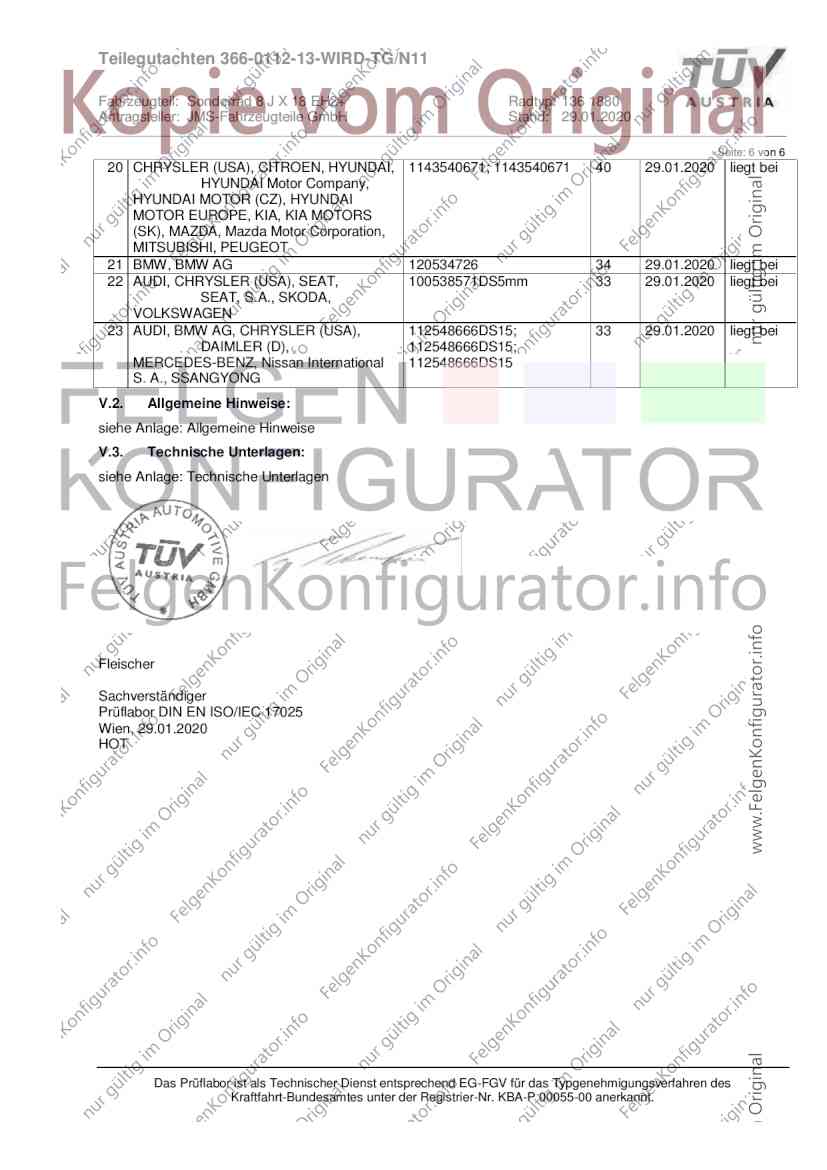

20 CHRYSLER (USA), CITROEN, HYUNDAI, 1143540671; 1143540671 40 29.01.2020 liegt bei
HYUNDAI Motor Company,
HYUNDAI MOTOR (CZ), HYUNDAI
MOTOR EUROPE, KIA, KIA MOTORS
(SK), MAZDA, Mazda Motor Corporation,
MITSUBISHI, PEUGEOT
21 BMW, BMW AG 120534726 34 29.01.2020 liegt bei
22 AUDI, CHRYSLER (USA), SEAT, 100538571DS5mm 33 29.01.2020 liegt bei
SEAT, S.A., SKODA,
VOLKSWAGEN
23 AUDI, BMW AG, CHRYSLER (USA), 112548666DS15; 33 29.01.2020 liegt bei
DAIMLER (D), 112548666DS15;
MERCEDES-BENZ, Nissan International 112548666DS15
S. A., SSANGYONG
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Fleischer
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 29.01.2020
HOT
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11

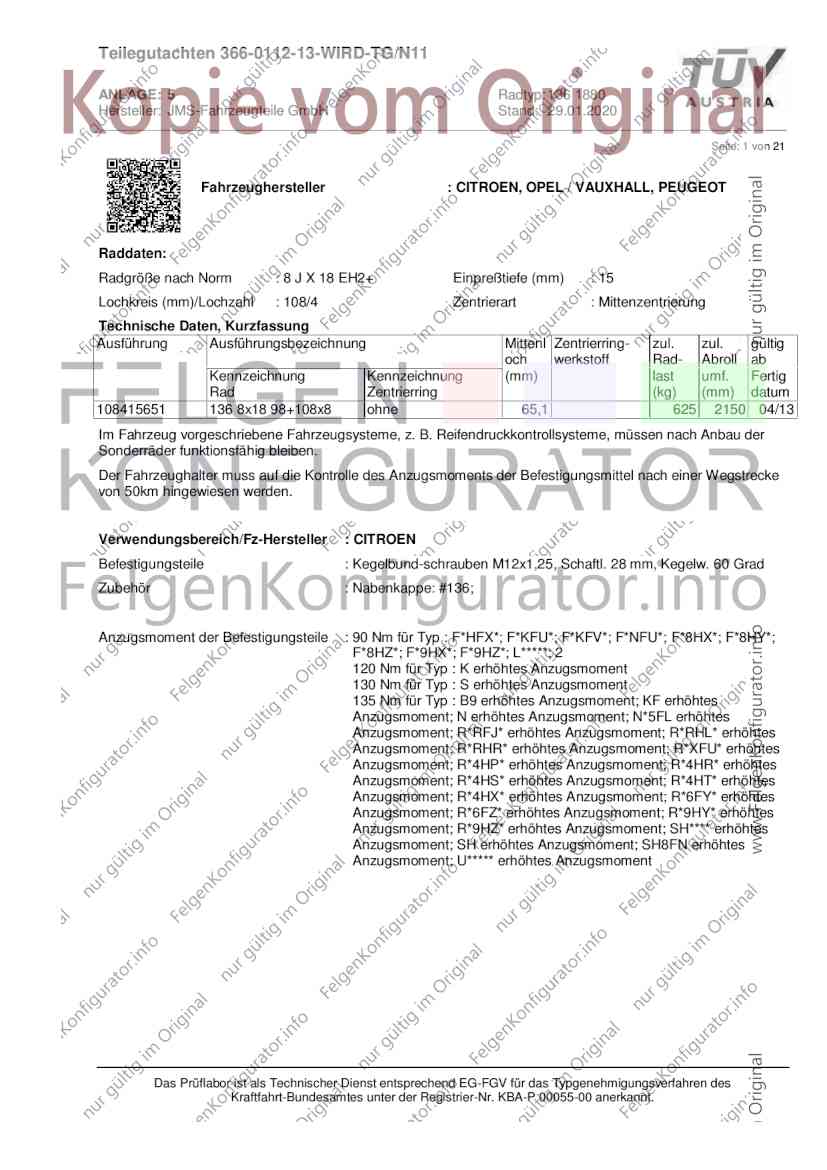

ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 1 von 21
Fahrzeughersteller : CITROEN, OPEL / VAUXHALL, PEUGEOT
Raddaten:
Radgröße nach Norm : 8 J X 18 EH2+ Einpreßtiefe (mm) : 15
Lochkreis (mm)/Lochzahl : 108/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
108415651 136 8x18 98+108x8 ohne 65,1 625 2150 04/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.

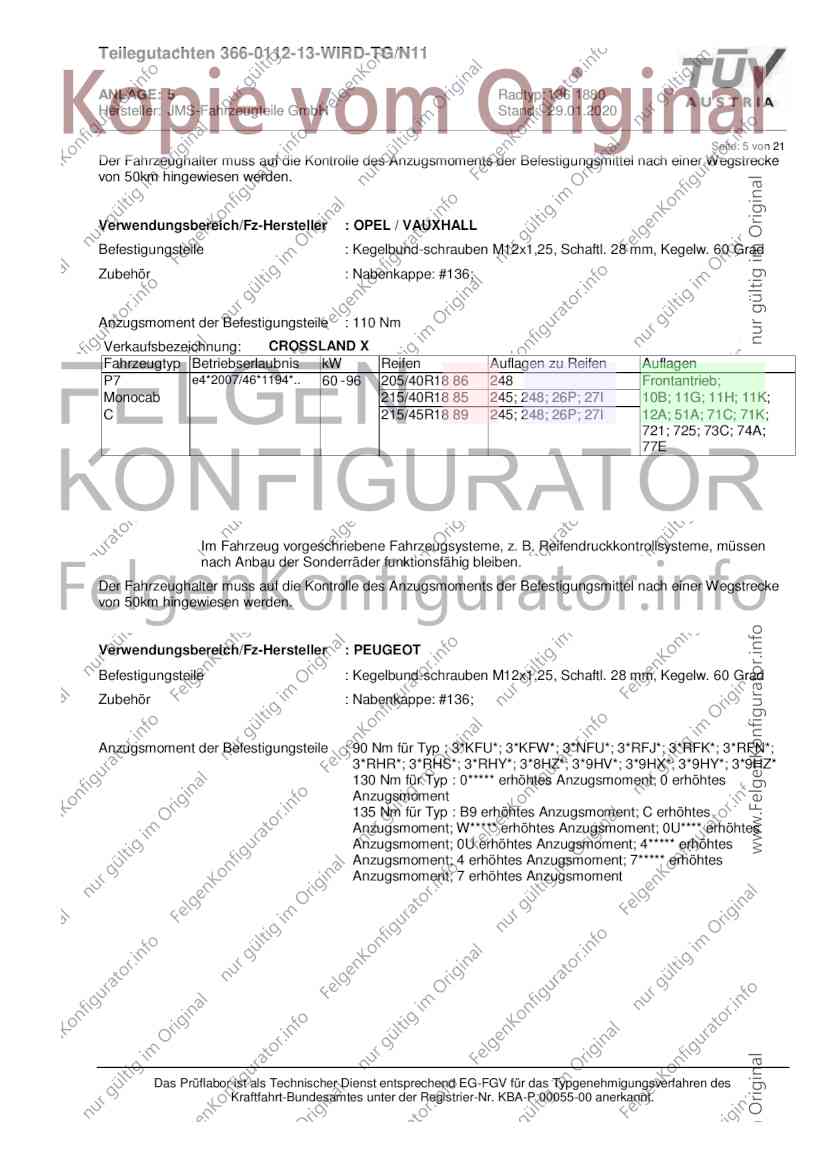

Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbund-schrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: #136;
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : F*HFX*; F*KFU*; F*KFV*; F*NFU*; F*8HX*; F*8HY*;
F*8HZ*; F*9HX*; F*9HZ*; L*****; 2
120 Nm für Typ : K erhöhtes Anzugsmoment
130 Nm für Typ : S erhöhtes Anzugsmoment
135 Nm für Typ : B9 erhöhtes Anzugsmoment; KF erhöhtes
Anzugsmoment; N erhöhtes Anzugsmoment; N*5FL erhöhtes
Anzugsmoment; R*RFJ* erhöhtes Anzugsmoment; R*RHL* erhöhtes
Anzugsmoment; R*RHR* erhöhtes Anzugsmoment; R*XFU* erhöhtes
Anzugsmoment; R*4HP* erhöhtes Anzugsmoment; R*4HR* erhöhtes
Anzugsmoment; R*4HS* erhöhtes Anzugsmoment; R*4HT* erhöhtes
Anzugsmoment; R*4HX* erhöhtes Anzugsmoment; R*6FY* erhöhtes
Anzugsmoment; R*6FZ* erhöhtes Anzugsmoment; R*9HY* erhöhtes
Anzugsmoment; R*9HZ* erhöhtes Anzugsmoment; SH**** erhöhtes
Anzugsmoment; SH erhöhtes Anzugsmoment; SH8FN erhöhtes
Anzugsmoment; U***** erhöhtes Anzugsmoment
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 2 von 21

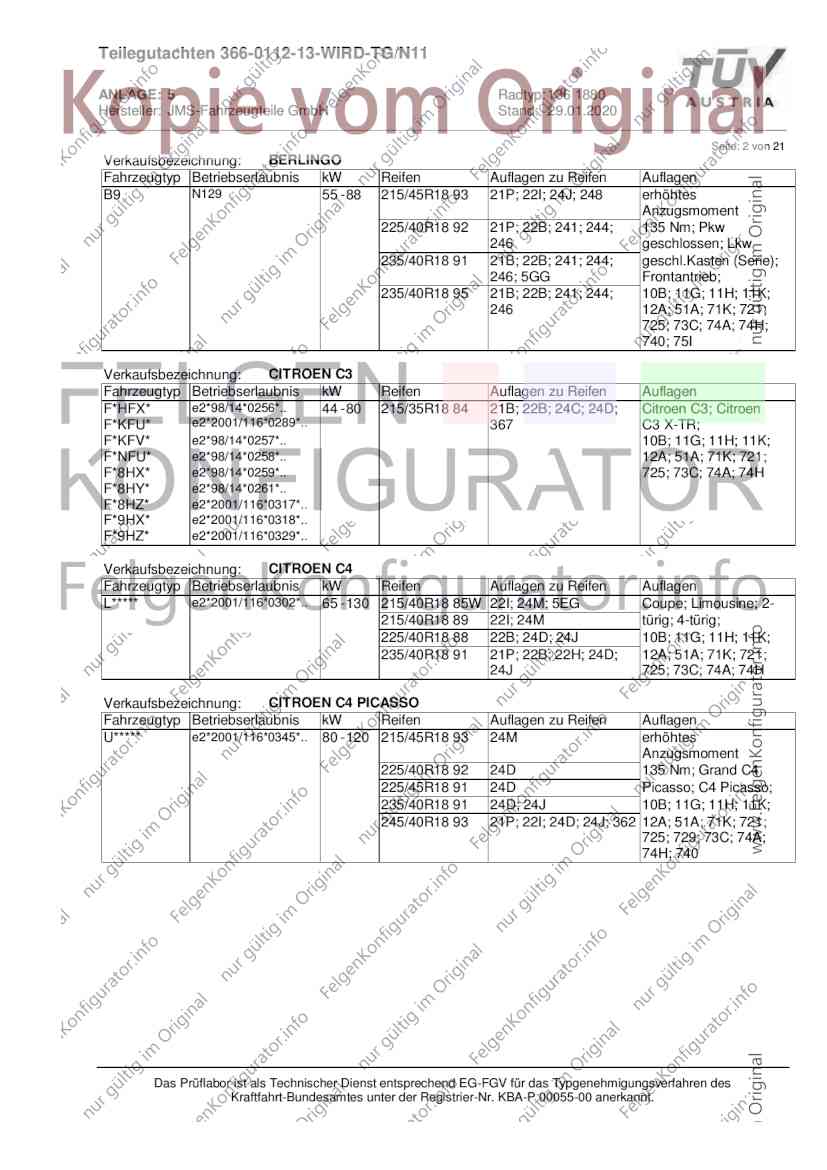

Verkaufsbezeichnung: BERLINGO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B9 N129 55 - 88 215/45R18 93 21P; 22I; 24J; 248 erhöhtes
Anzugsmoment
225/40R18 92 21P; 22B; 241; 244; 135 Nm; Pkw
246 geschlossen; Lkw
235/40R18 91 21B; 22B; 241; 244; geschl.Kasten (Serie);
246; 5GG Frontantrieb;
235/40R18 95 21B; 22B; 241; 244; 10B; 11G; 11H; 11K;
246 12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
740; 75I
Verkaufsbezeichnung: CITROEN C3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F*HFX* e2*98/14*0256*.. 44 - 80 215/35R18 84 21B; 22B; 24C; 24D; Citroen C3; Citroen
F*KFU* e2*2001/116*0289*.. 367 C3 X-TR;
F*KFV* e2*98/14*0257*.. 10B; 11G; 11H; 11K;
F*NFU* e2*98/14*0258*.. 12A; 51A; 71K; 721;
F*8HX* e2*98/14*0259*.. 725; 73C; 74A; 74H
F*8HY* e2*98/14*0261*..
F*8HZ* e2*2001/116*0317*..
F*9HX* e2*2001/116*0318*..
F*9HZ* e2*2001/116*0329*..
Verkaufsbezeichnung: CITROEN C4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L***** e2*2001/116*0302*.. 65 - 130 215/40R18 85W 22I; 24M; 5EG Coupe; Limousine; 2-
215/40R18 89 22I; 24M türig; 4-türig;
225/40R18 88 22B; 24D; 24J 10B; 11G; 11H; 11K;
235/40R18 91 21P; 22B; 22H; 24D; 12A; 51A; 71K; 721;
24J 725; 73C; 74A; 74H
Verkaufsbezeichnung: CITROEN C4 PICASSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
U***** e2*2001/116*0345*.. 80 - 120 215/45R18 93 24M erhöhtes
Anzugsmoment
225/40R18 92 24D 135 Nm; Grand C4
225/45R18 91 24D Picasso; C4 Picasso;
235/40R18 91 24D; 24J 10B; 11G; 11H; 11K;
245/40R18 93 21P; 22I; 24D; 24J; 362 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 740
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 3 von 21

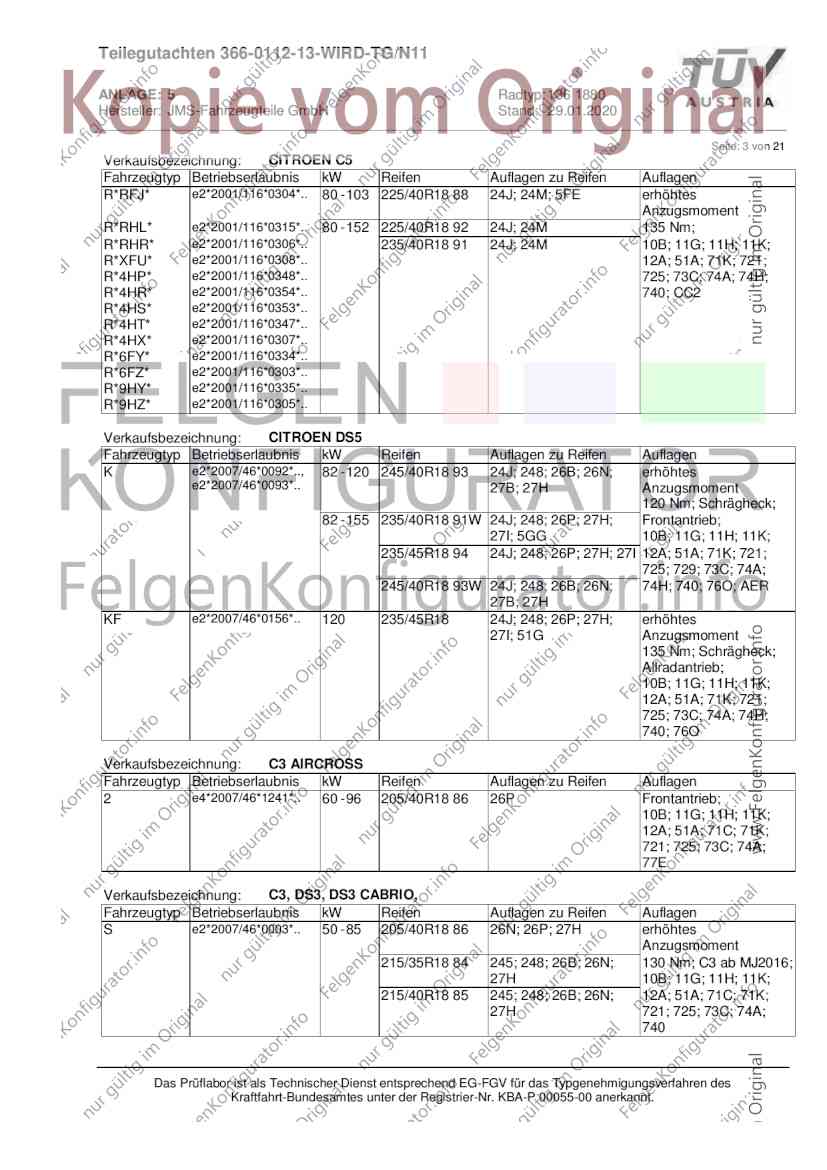

Verkaufsbezeichnung: CITROEN C5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R*RFJ* e2*2001/116*0304*.. 80 - 103 225/40R18 88 24J; 24M; 5FE erhöhtes
Anzugsmoment
R*RHL* e2*2001/116*0315*.. 80 - 152 225/40R18 92 24J; 24M 135 Nm;
R*RHR* e2*2001/116*0306*.. 235/40R18 91 24J; 24M 10B; 11G; 11H; 11K;
R*XFU* e2*2001/116*0308*.. 12A; 51A; 71K; 721;
R*4HP* e2*2001/116*0348*.. 725; 73C; 74A; 74H;
R*4HR* e2*2001/116*0354*.. 740; CC2
R*4HS* e2*2001/116*0353*..
R*4HT* e2*2001/116*0347*..
R*4HX* e2*2001/116*0307*..
R*6FY* e2*2001/116*0334*..
R*6FZ* e2*2001/116*0303*..
R*9HY* e2*2001/116*0335*..
R*9HZ* e2*2001/116*0305*..
Verkaufsbezeichnung: CITROEN DS5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K e2*2007/46*0092*.., 82 - 120 245/40R18 93 24J; 248; 26B; 26N; erhöhtes
e2*2007/46*0093*.. 27B; 27H Anzugsmoment
120 Nm; Schrägheck;
82 - 155 235/40R18 91W 24J; 248; 26P; 27H; Frontantrieb;
27I; 5GG 10B; 11G; 11H; 11K;
235/45R18 94 24J; 248; 26P; 27H; 27I 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
245/40R18 93W 24J; 248; 26B; 26N; 74H; 740; 76O; AER
27B; 27H
KF e2*2007/46*0156*.. 120 235/45R18 24J; 248; 26P; 27H; erhöhtes
27I; 51G Anzugsmoment
135 Nm; Schrägheck;
Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
740; 76O
Verkaufsbezeichnung: C3 AIRCROSS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2 e4*2007/46*1241*.. 60 - 96 205/40R18 86 26P Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
77E
Verkaufsbezeichnung: C3, DS3, DS3 CABRIO,
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S e2*2007/46*0003*.. 50 - 85 205/40R18 86 26N; 26P; 27H erhöhtes
Anzugsmoment
215/35R18 84 245; 248; 26B; 26N; 130 Nm; C3 ab MJ2016;
27H 10B; 11G; 11H; 11K;
215/40R18 85 245; 248; 26B; 26N; 12A; 51A; 71C; 71K;
27H 721; 725; 73C; 74A;
740
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 4 von 21

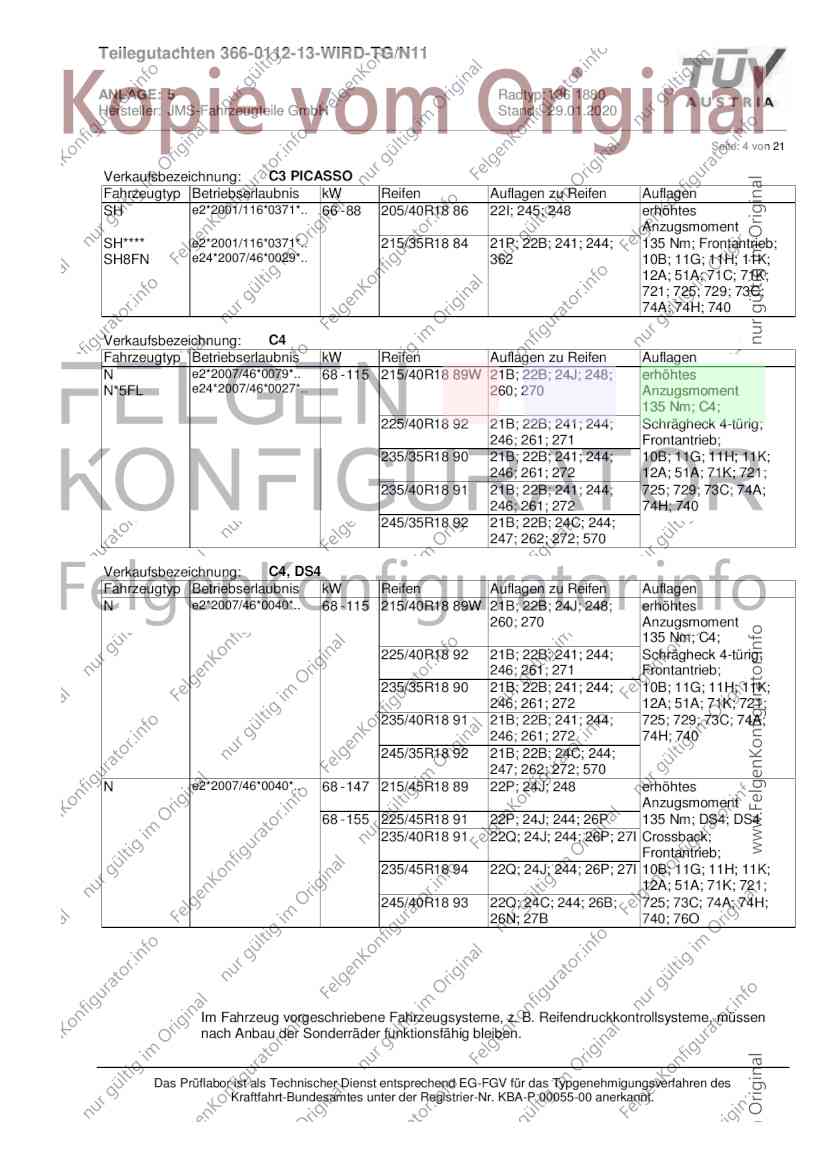

Verkaufsbezeichnung: C3 PICASSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SH e2*2001/116*0371*.. 66 - 88 205/40R18 86 22I; 245; 248 erhöhtes
Anzugsmoment
SH**** e2*2001/116*0371*.. 215/35R18 84 21P; 22B; 241; 244; 135 Nm; Frontantrieb;
SH8FN e24*2007/46*0029*.. 362 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 740
Verkaufsbezeichnung: C4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N e2*2007/46*0079*.. 68 - 115 215/40R18 89W 21B; 22B; 24J; 248; erhöhtes
N*5FL e24*2007/46*0027*.. 260; 270 Anzugsmoment
135 Nm; C4;
225/40R18 92 21B; 22B; 241; 244; Schrägheck 4-türig;
246; 261; 271 Frontantrieb;
235/35R18 90 21B; 22B; 241; 244; 10B; 11G; 11H; 11K;
246; 261; 272 12A; 51A; 71K; 721;
235/40R18 91 21B; 22B; 241; 244; 725; 729; 73C; 74A;
246; 261; 272 74H; 740
245/35R18 92 21B; 22B; 24C; 244;
247; 262; 272; 570
Verkaufsbezeichnung: C4, DS4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N e2*2007/46*0040*.. 68 - 115 215/40R18 89W 21B; 22B; 24J; 248; erhöhtes
260; 270 Anzugsmoment
135 Nm; C4;
225/40R18 92 21B; 22B; 241; 244; Schrägheck 4-türig;
246; 261; 271 Frontantrieb;
235/35R18 90 21B; 22B; 241; 244; 10B; 11G; 11H; 11K;
246; 261; 272 12A; 51A; 71K; 721;
235/40R18 91 21B; 22B; 241; 244; 725; 729; 73C; 74A;
246; 261; 272 74H; 740
245/35R18 92 21B; 22B; 24C; 244;
247; 262; 272; 570
N e2*2007/46*0040*.. 68 - 147 215/45R18 89 22P; 24J; 248 erhöhtes
Anzugsmoment
68 - 155 225/45R18 91 22P; 24J; 244; 26P 135 Nm; DS4; DS4
235/40R18 91 22Q; 24J; 244; 26P; 27I Crossback;
Frontantrieb;
235/45R18 94 22Q; 24J; 244; 26P; 27I 10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
245/40R18 93 22Q; 24C; 244; 26B; 725; 73C; 74A; 74H;
26N; 27B 740; 76O
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 5 von 21
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : OPEL / VAUXHALL
Befestigungsteile : Kegelbund-schrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: #136;
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: CROSSLAND X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P7 e4*2007/46*1194*.. 60 - 96 205/40R18 86 248 Frontantrieb;
Monocab 215/40R18 85 245; 248; 26P; 27I 10B; 11G; 11H; 11K;
C 215/45R18 89 245; 248; 26P; 27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbund-schrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: #136;
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : 3*KFU*; 3*KFW*; 3*NFU*; 3*RFJ*; 3*RFK*; 3*RFN*;
3*RHR*; 3*RHS*; 3*RHY*; 3*8HZ*; 3*9HV*; 3*9HX*; 3*9HY*; 3*9HZ*
130 Nm für Typ : 0***** erhöhtes Anzugsmoment; 0 erhöhtes
Anzugsmoment
135 Nm für Typ : B9 erhöhtes Anzugsmoment; C erhöhtes
Anzugsmoment; W***** erhöhtes Anzugsmoment; 0U**** erhöhtes
Anzugsmoment; 0U erhöhtes Anzugsmoment; 4***** erhöhtes
Anzugsmoment; 4 erhöhtes Anzugsmoment; 7***** erhöhtes
Anzugsmoment; 7 erhöhtes Anzugsmoment
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________

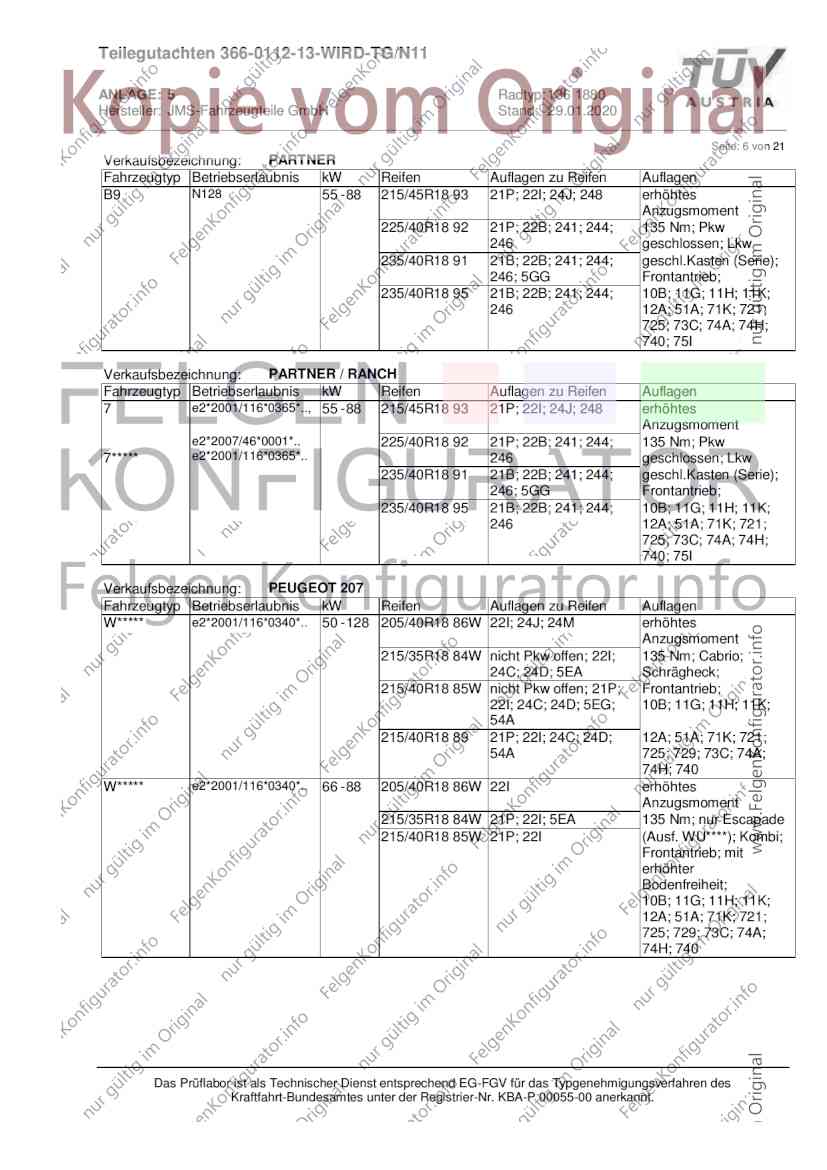

Seite: 6 von 21
Verkaufsbezeichnung: PARTNER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B9 N128 55 - 88 215/45R18 93 21P; 22I; 24J; 248 erhöhtes
Anzugsmoment
225/40R18 92 21P; 22B; 241; 244; 135 Nm; Pkw
246 geschlossen; Lkw
235/40R18 91 21B; 22B; 241; 244; geschl.Kasten (Serie);
246; 5GG Frontantrieb;
235/40R18 95 21B; 22B; 241; 244; 10B; 11G; 11H; 11K;
246 12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
740; 75I
Verkaufsbezeichnung: PARTNER / RANCH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7 e2*2001/116*0365*.., 55 - 88 215/45R18 93 21P; 22I; 24J; 248 erhöhtes
Anzugsmoment
e2*2007/46*0001*.. 225/40R18 92 21P; 22B; 241; 244; 135 Nm; Pkw
7***** e2*2001/116*0365*.. 246 geschlossen; Lkw
235/40R18 91 21B; 22B; 241; 244; geschl.Kasten (Serie);
246; 5GG Frontantrieb;
235/40R18 95 21B; 22B; 241; 244; 10B; 11G; 11H; 11K;
246 12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
740; 75I
Verkaufsbezeichnung: PEUGEOT 207
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
W***** e2*2001/116*0340*.. 50 - 128 205/40R18 86W 22I; 24J; 24M erhöhtes
Anzugsmoment
215/35R18 84W nicht Pkw offen; 22I; 135 Nm; Cabrio;
24C; 24D; 5EA Schrägheck;
215/40R18 85W nicht Pkw offen; 21P; Frontantrieb;
22I; 24C; 24D; 5EG; 10B; 11G; 11H; 11K;
54A
215/40R18 89 21P; 22I; 24C; 24D; 12A; 51A; 71K; 721;
54A 725; 729; 73C; 74A;
74H; 740
W***** e2*2001/116*0340*.. 66 - 88 205/40R18 86W 22I erhöhtes
Anzugsmoment
215/35R18 84W 21P; 22I; 5EA 135 Nm; nur Escapade
215/40R18 85W 21P; 22I (Ausf. WU****); Kombi;
Frontantrieb; mit
erhöhter
Bodenfreiheit;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 740
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________

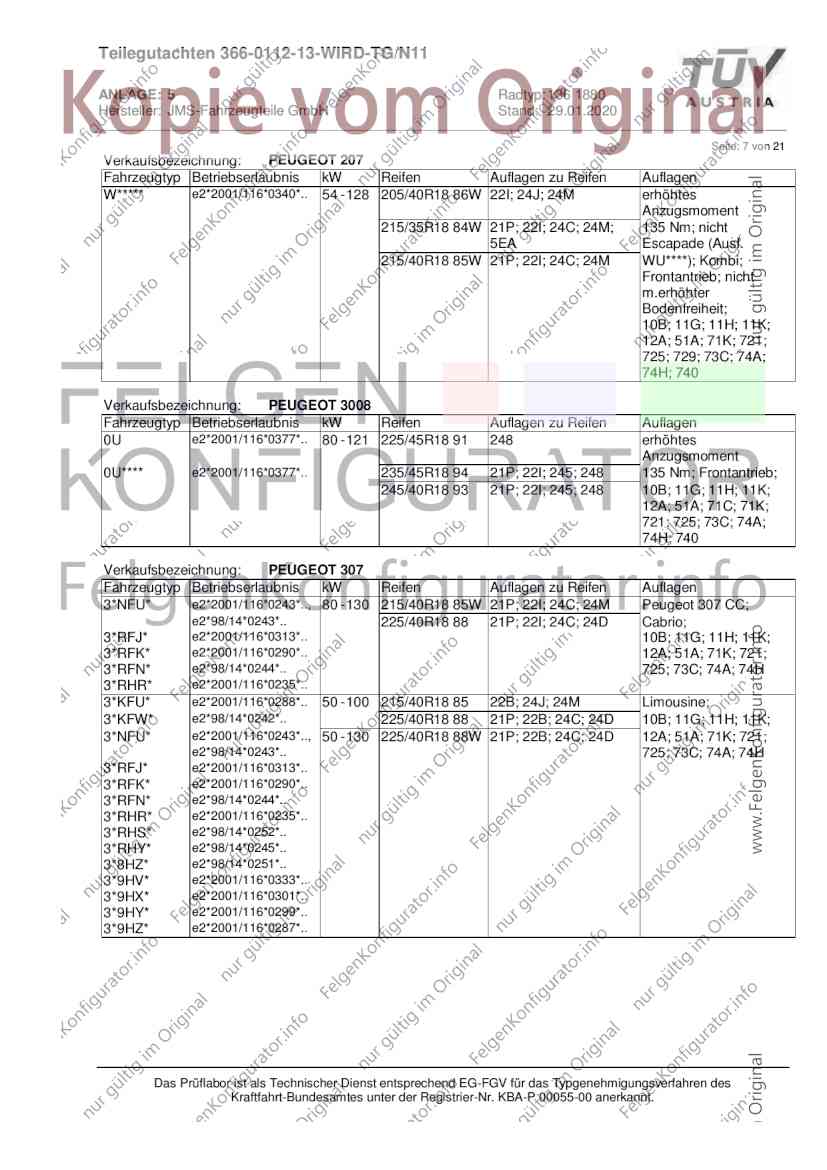

Seite: 7 von 21
Verkaufsbezeichnung: PEUGEOT 207
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
W***** e2*2001/116*0340*.. 54 - 128 205/40R18 86W 22I; 24J; 24M erhöhtes
Anzugsmoment
215/35R18 84W 21P; 22I; 24C; 24M; 135 Nm; nicht
5EA Escapade (Ausf.
215/40R18 85W 21P; 22I; 24C; 24M WU****); Kombi;
Frontantrieb; nicht
m.erhöhter
Bodenfreiheit;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 740
Verkaufsbezeichnung: PEUGEOT 3008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
0U e2*2001/116*0377*.. 80 - 121 225/45R18 91 248 erhöhtes
Anzugsmoment
0U**** e2*2001/116*0377*.. 235/45R18 94 21P; 22I; 245; 248 135 Nm; Frontantrieb;
245/40R18 93 21P; 22I; 245; 248 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 740
Verkaufsbezeichnung: PEUGEOT 307
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3*NFU* e2*2001/116*0243*.., 80 - 130 215/40R18 85W 21P; 22I; 24C; 24M Peugeot 307 CC;
e2*98/14*0243*.. 225/40R18 88 21P; 22I; 24C; 24D Cabrio;
3*RFJ* e2*2001/116*0313*.. 10B; 11G; 11H; 11K;
3*RFK* e2*2001/116*0290*.. 12A; 51A; 71K; 721;
3*RFN* e2*98/14*0244*.. 725; 73C; 74A; 74H
3*RHR* e2*2001/116*0235*..
3*KFU* e2*2001/116*0288*.. 50 - 100 215/40R18 85 22B; 24J; 24M Limousine;
3*KFW* e2*98/14*0242*.. 225/40R18 88 21P; 22B; 24C; 24D 10B; 11G; 11H; 11K;
3*NFU* e2*2001/116*0243*.., 50 - 130 225/40R18 88W 21P; 22B; 24C; 24D 12A; 51A; 71K; 721;
e2*98/14*0243*.. 725; 73C; 74A; 74H
3*RFJ* e2*2001/116*0313*..
3*RFK* e2*2001/116*0290*..
3*RFN* e2*98/14*0244*..
3*RHR* e2*2001/116*0235*..
3*RHS* e2*98/14*0252*..
3*RHY* e2*98/14*0245*..
3*8HZ* e2*98/14*0251*..
3*9HV* e2*2001/116*0333*..
3*9HX* e2*2001/116*0301*..
3*9HY* e2*2001/116*0299*..
3*9HZ* e2*2001/116*0287*..
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________

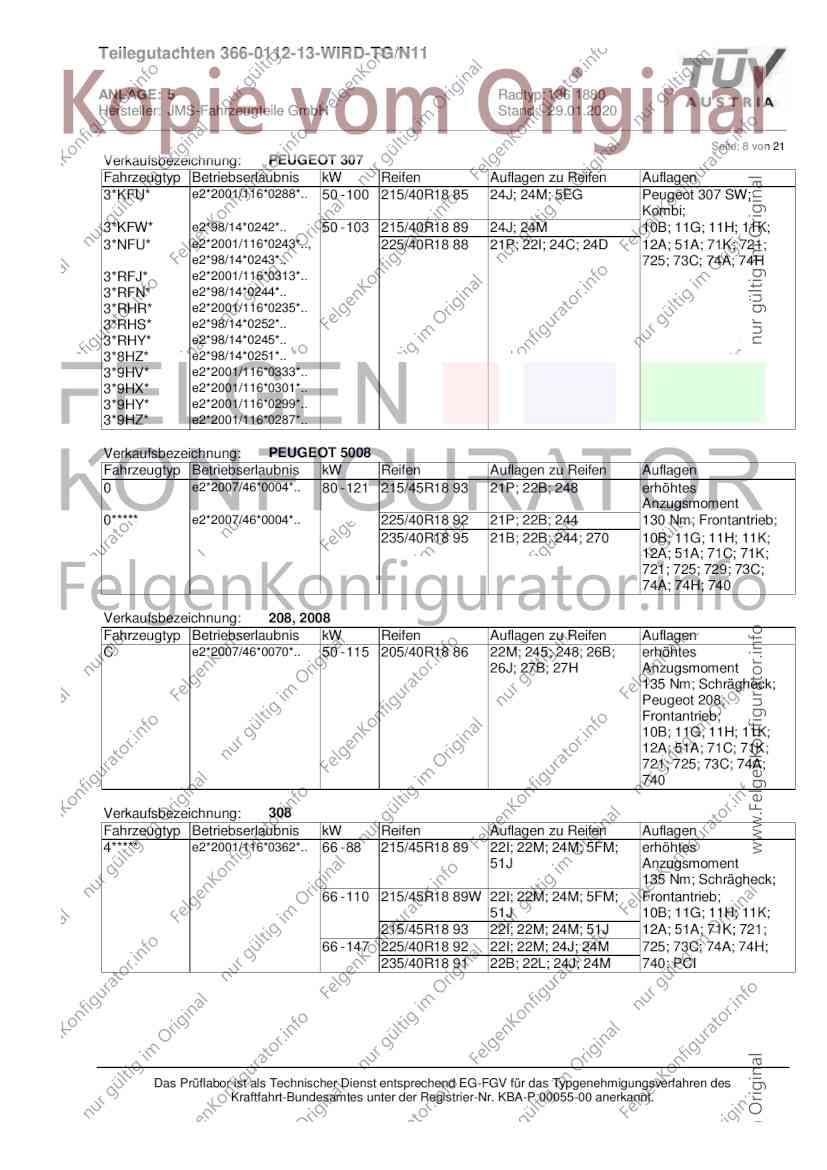

Seite: 8 von 21
Verkaufsbezeichnung: PEUGEOT 307
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3*KFU* e2*2001/116*0288*.. 50 - 100 215/40R18 85 24J; 24M; 5EG Peugeot 307 SW;
Kombi;
3*KFW* e2*98/14*0242*.. 50 - 103 215/40R18 89 24J; 24M 10B; 11G; 11H; 11K;
3*NFU* e2*2001/116*0243*.., 225/40R18 88 21P; 22I; 24C; 24D 12A; 51A; 71K; 721;
e2*98/14*0243*.. 725; 73C; 74A; 74H
3*RFJ* e2*2001/116*0313*..
3*RFN* e2*98/14*0244*..
3*RHR* e2*2001/116*0235*..
3*RHS* e2*98/14*0252*..
3*RHY* e2*98/14*0245*..
3*8HZ* e2*98/14*0251*..
3*9HV* e2*2001/116*0333*..
3*9HX* e2*2001/116*0301*..
3*9HY* e2*2001/116*0299*..
3*9HZ* e2*2001/116*0287*..
Verkaufsbezeichnung: PEUGEOT 5008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
0 e2*2007/46*0004*.. 80 - 121 215/45R18 93 21P; 22B; 248 erhöhtes
Anzugsmoment
0***** e2*2007/46*0004*.. 225/40R18 92 21P; 22B; 244 130 Nm; Frontantrieb;
235/40R18 95 21B; 22B; 244; 270 10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 740
Verkaufsbezeichnung: 208, 2008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
C e2*2007/46*0070*.. 50 - 115 205/40R18 86 22M; 245; 248; 26B; erhöhtes
26J; 27B; 27H Anzugsmoment
135 Nm; Schrägheck;
Peugeot 208;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
740

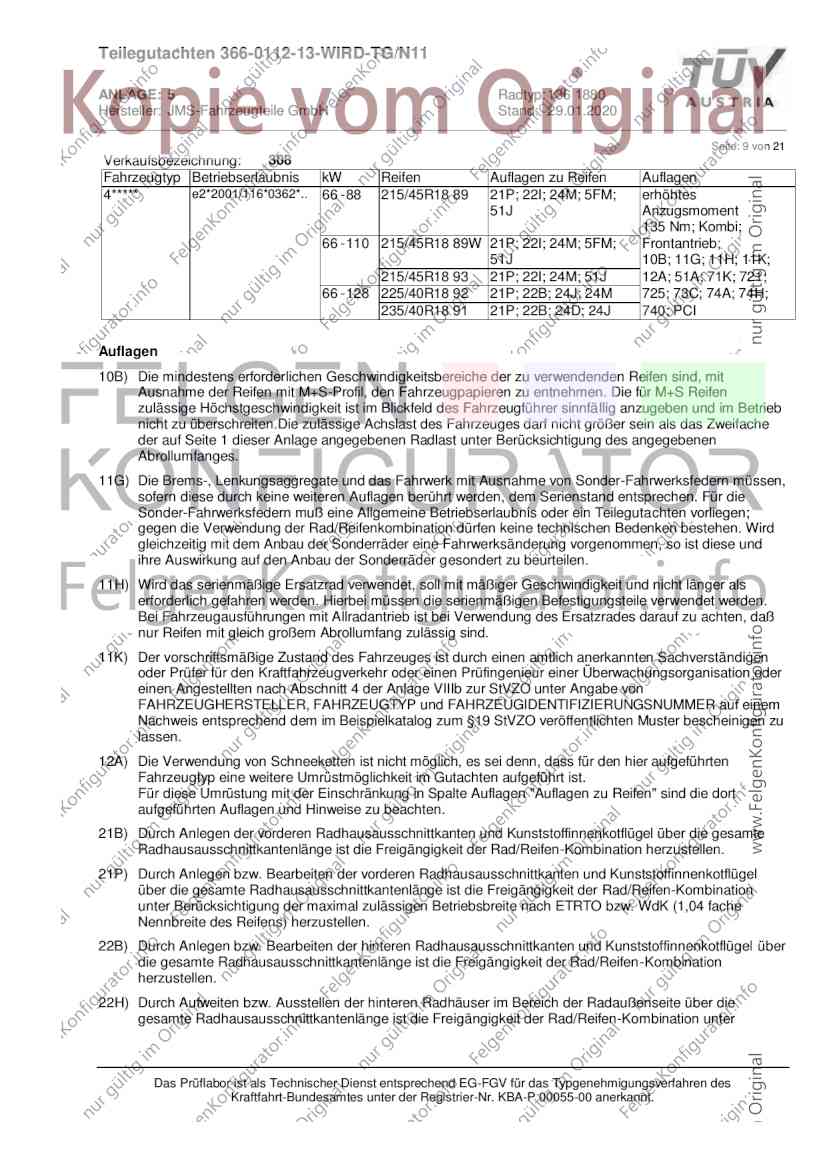

Verkaufsbezeichnung: 308
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4***** e2*2001/116*0362*.. 66 - 88 215/45R18 89 22I; 22M; 24M; 5FM; erhöhtes
51J Anzugsmoment
135 Nm; Schrägheck;
66 - 110 215/45R18 89W 22I; 22M; 24M; 5FM; Frontantrieb;
51J 10B; 11G; 11H; 11K;
215/45R18 93 22I; 22M; 24M; 51J 12A; 51A; 71K; 721;
66 - 147 225/40R18 92 22I; 22M; 24J; 24M 725; 73C; 74A; 74H;
235/40R18 91 22B; 22L; 24J; 24M 740; PCI
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 9 von 21
Verkaufsbezeichnung: 308
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4***** e2*2001/116*0362*.. 66 - 88 215/45R18 89 21P; 22I; 24M; 5FM; erhöhtes
51J Anzugsmoment
135 Nm; Kombi;
66 - 110 215/45R18 89W 21P; 22I; 24M; 5FM; Frontantrieb;
51J 10B; 11G; 11H; 11K;
215/45R18 93 21P; 22I; 24M; 51J 12A; 51A; 71K; 721;
66 - 128 225/40R18 92 21P; 22B; 24J; 24M 725; 73C; 74A; 74H;
235/40R18 91 21P; 22B; 24D; 24J 740; PCI
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________

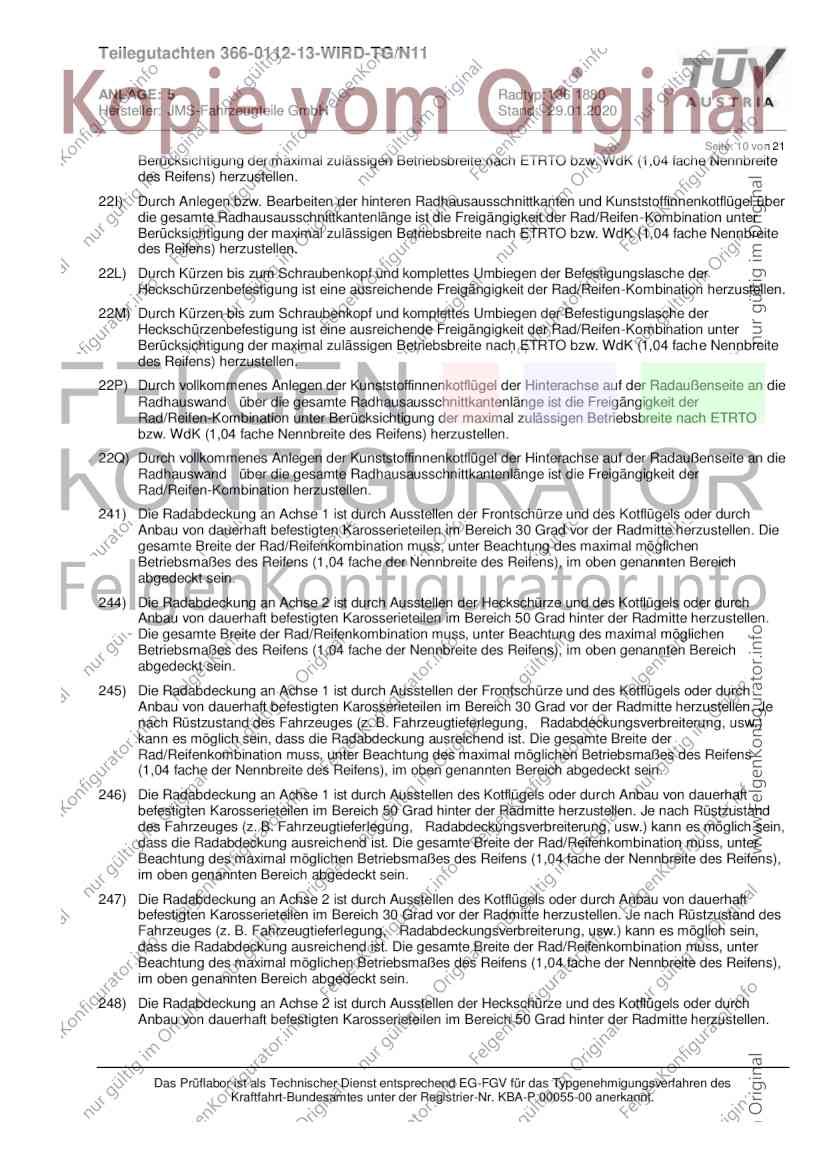

Seite: 10 von 21
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.

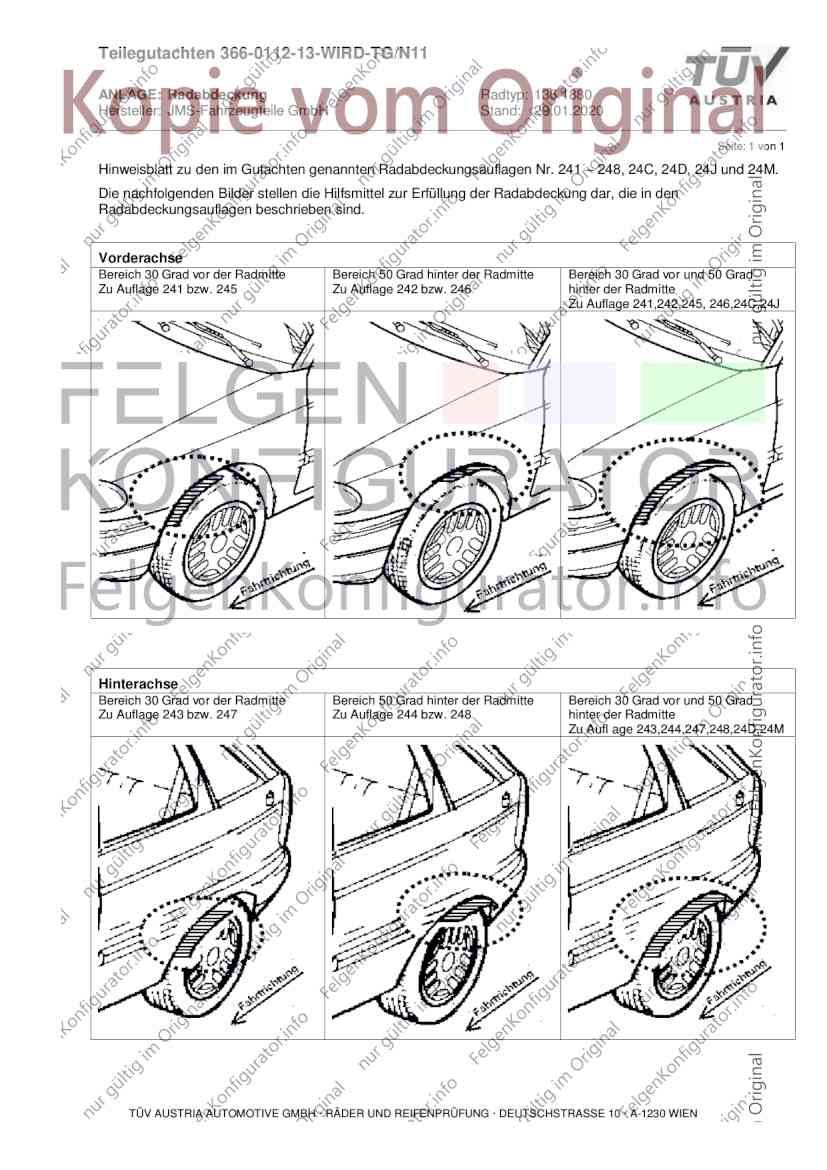

241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 11 von 21

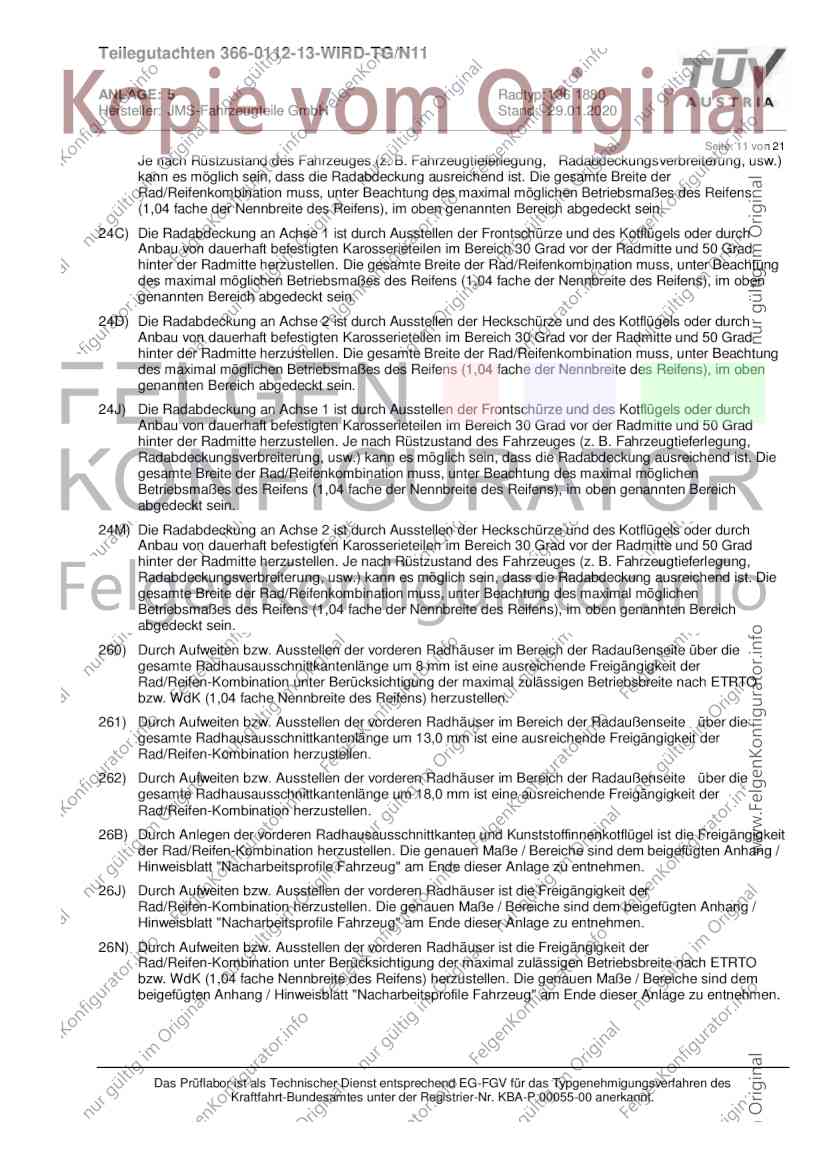

Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
261) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
262) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.

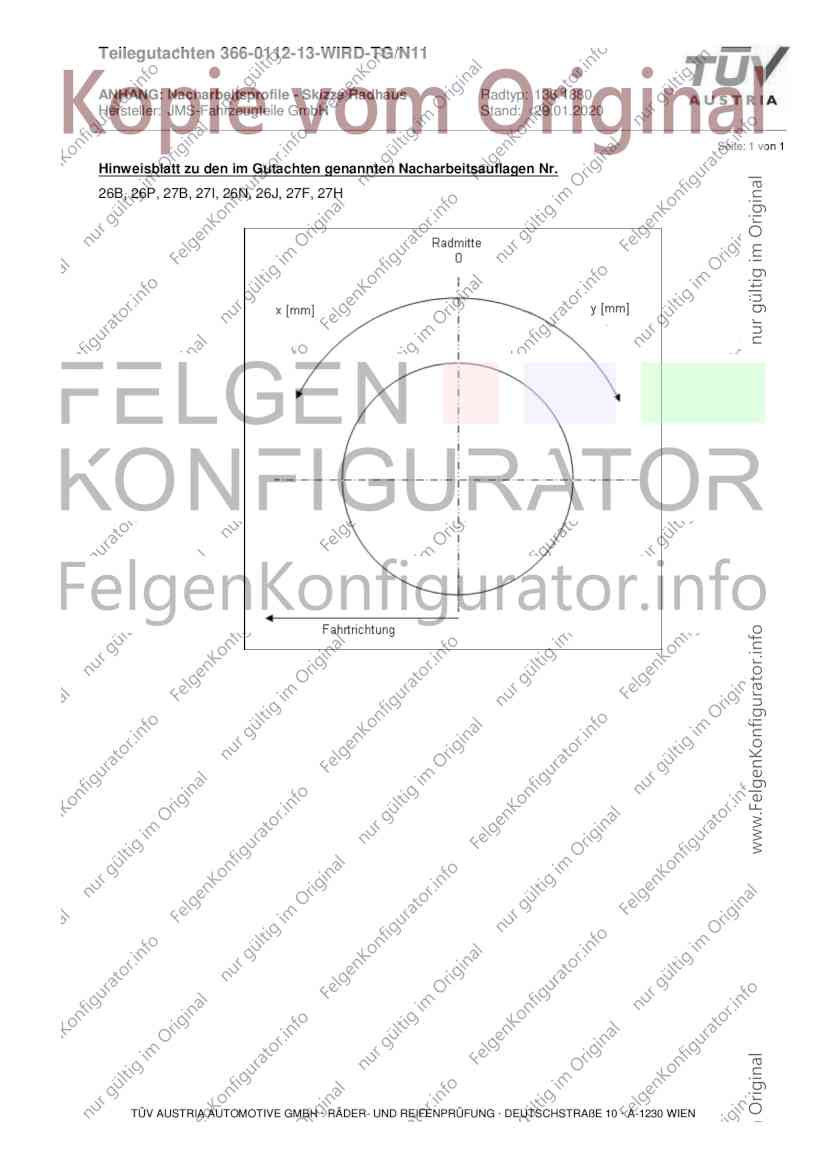

26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 12 von 21

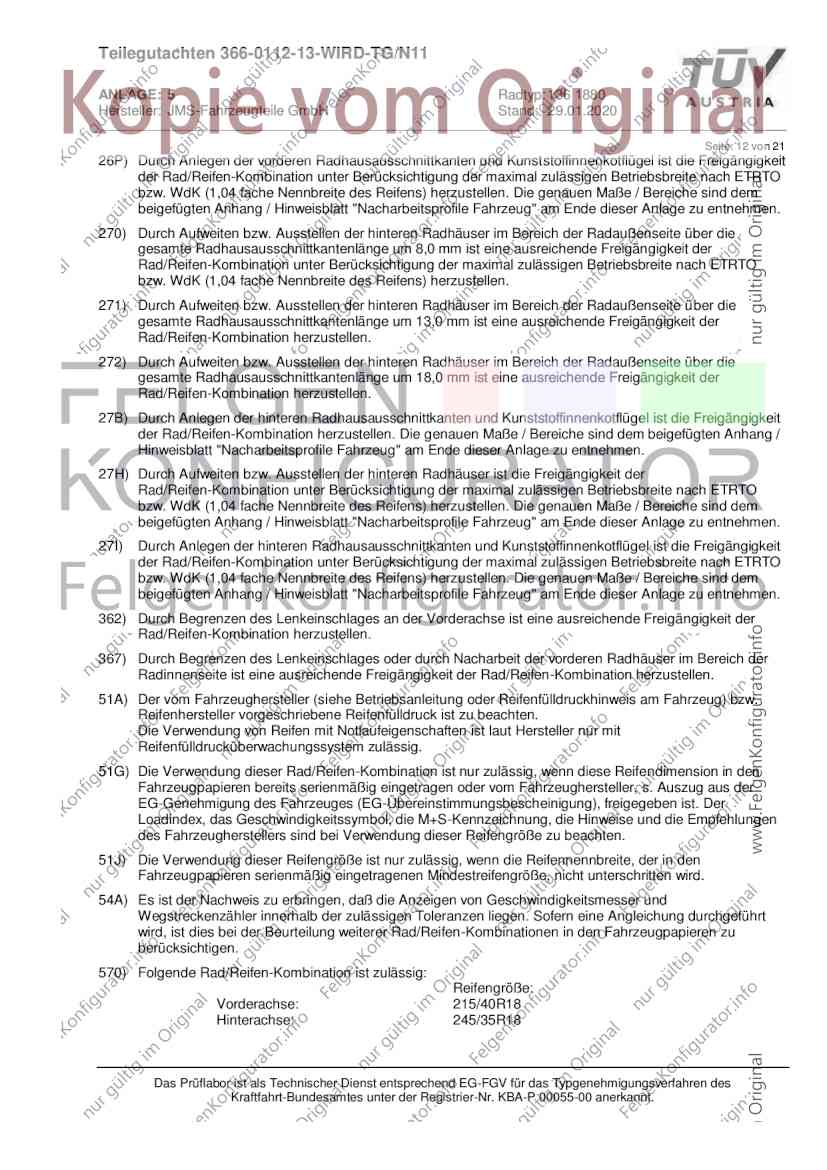

26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
570) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/40R18
Hinterachse: 245/35R18
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 13 von 21

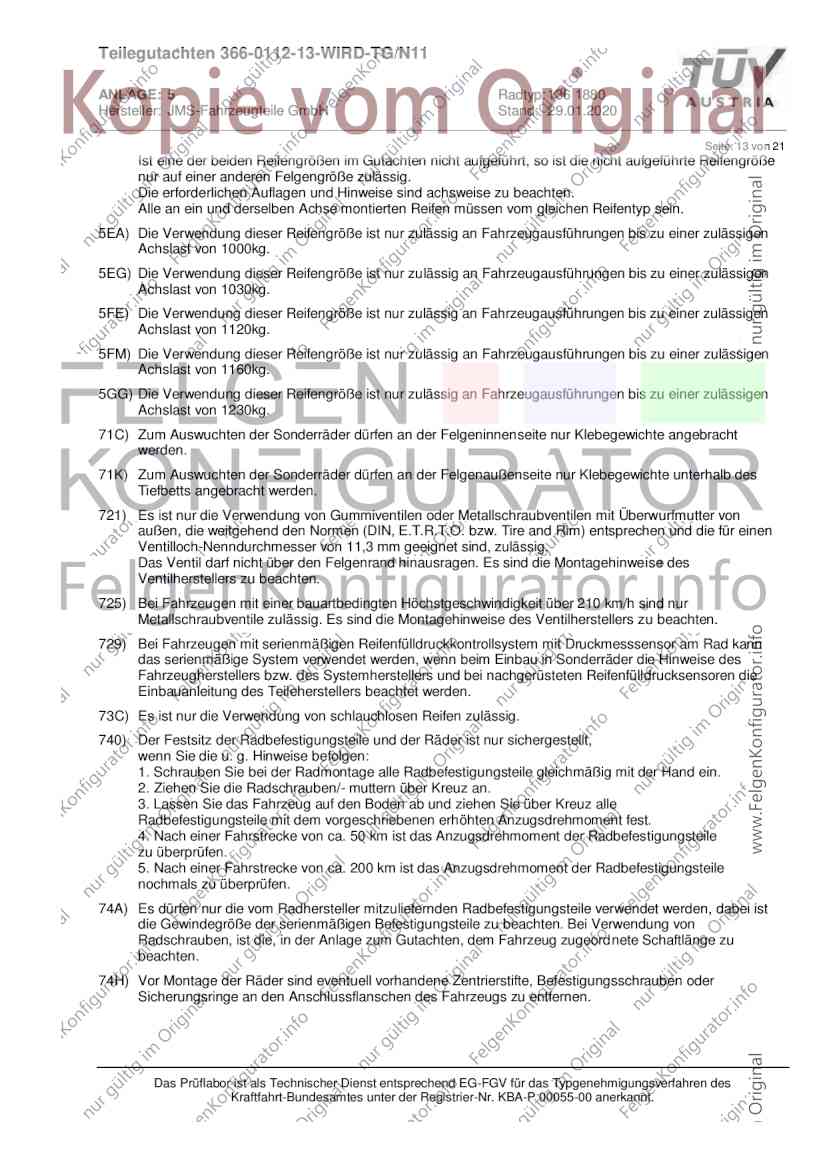

Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 14 von 21

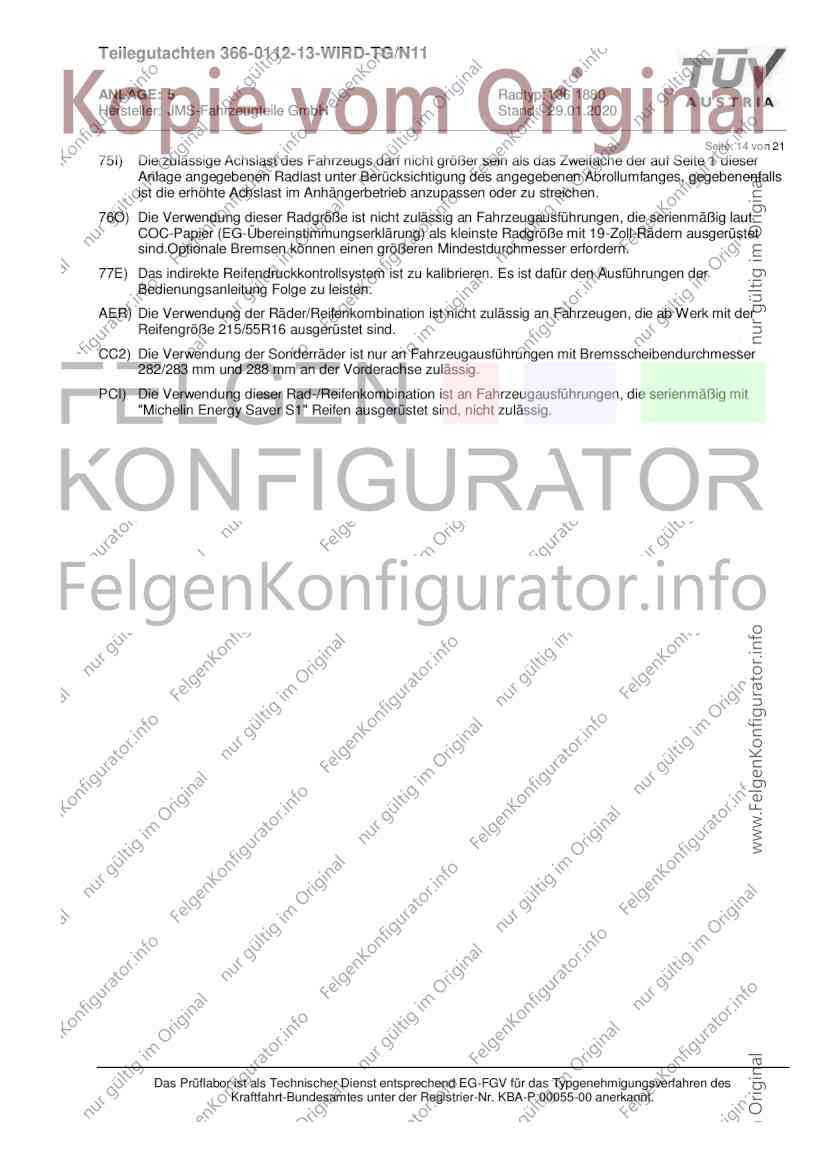

75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 19-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
AER) Die Verwendung der Räder/Reifenkombination ist nicht zulässig an Fahrzeugen, die ab Werk mit der
Reifengröße 215/55R16 ausgerüstet sind.
CC2) Die Verwendung der Sonderräder ist nur an Fahrzeugausführungen mit Bremsscheibendurchmesser
282/283 mm und 288 mm an der Vorderachse zulässig.
PCI) Die Verwendung dieser Rad-/Reifenkombination ist an Fahrzeugausführungen, die serienmäßig mit
"Michelin Energy Saver S1" Reifen ausgerüstet sind, nicht zulässig.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 15 von 21

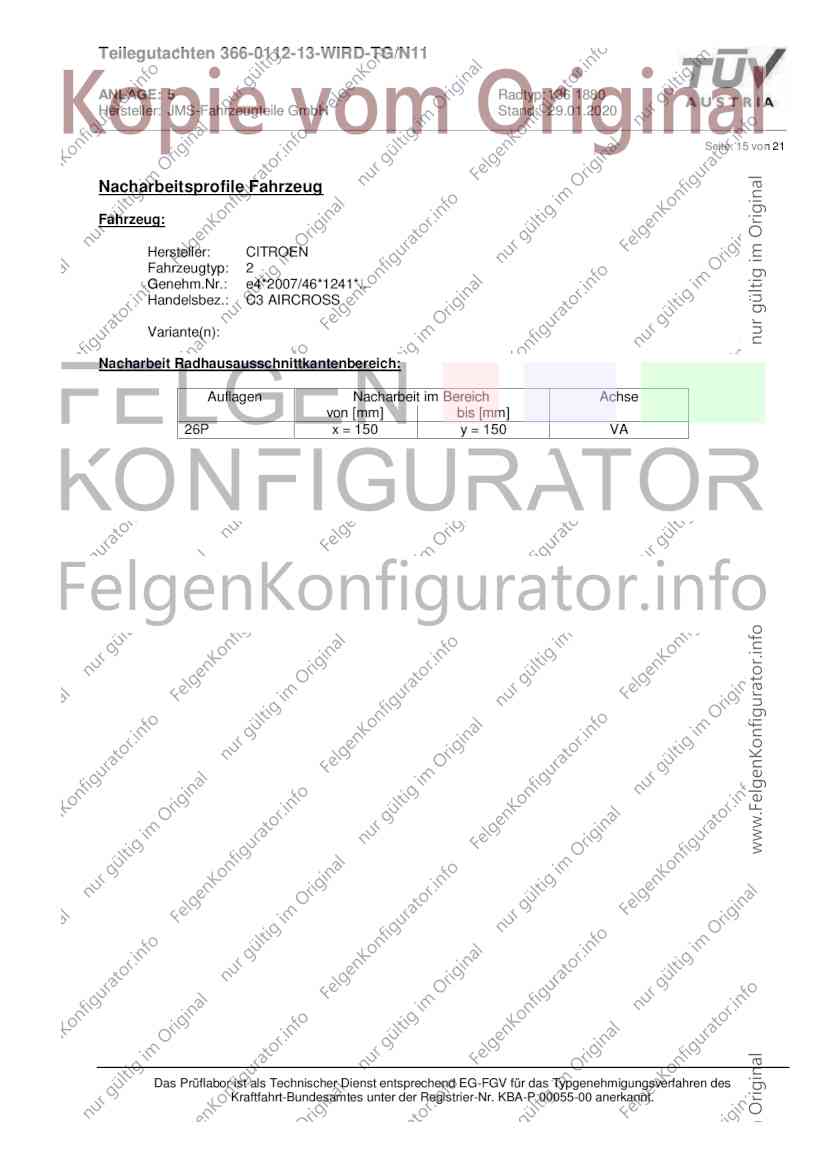

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: 2
Genehm.Nr.: e4*2007/46*1241*..
Handelsbez.: C3 AIRCROSS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 150 y = 150 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 16 von 21

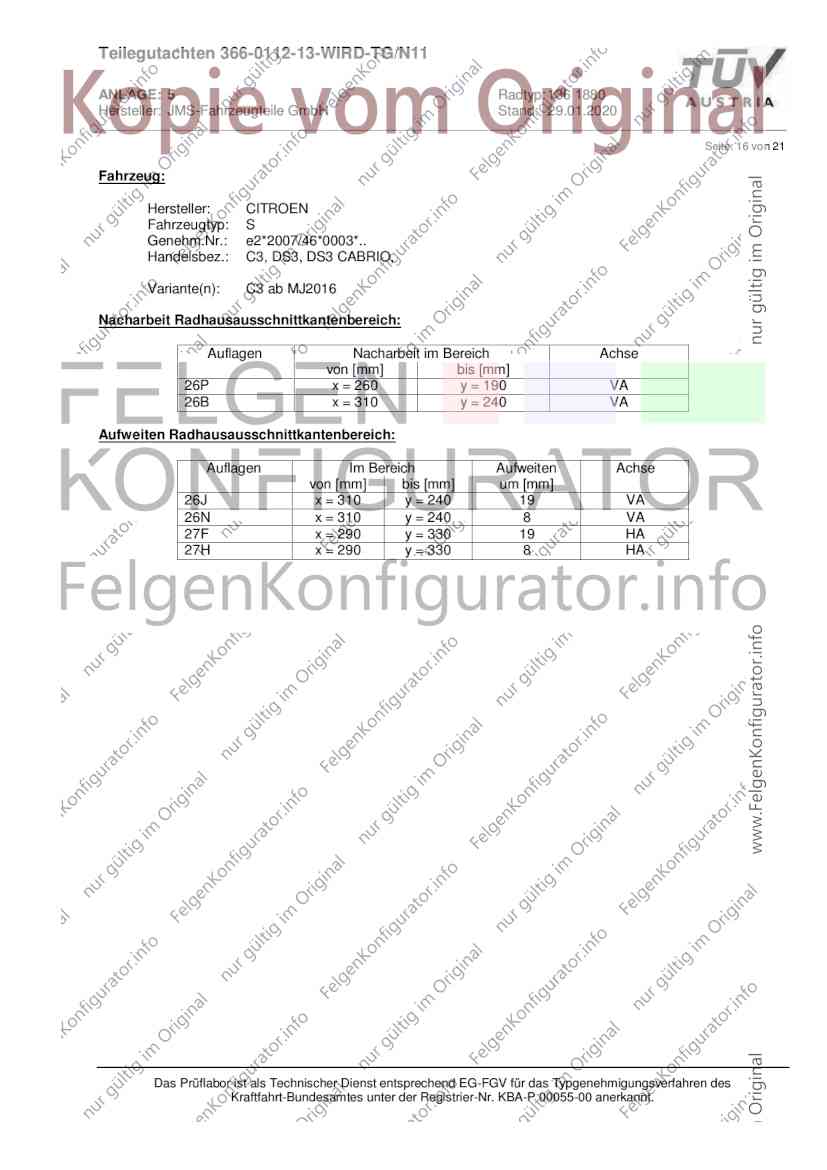

Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: S
Genehm.Nr.: e2*2007/46*0003*..
Handelsbez.: C3, DS3, DS3 CABRIO,
Variante(n): C3 ab MJ2016
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 260 y = 190 VA
26B x = 310 y = 240 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 240 19 VA
26N x = 310 y = 240 8 VA
27F x = 290 y = 330 19 HA
27H x = 290 y = 330 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 17 von 21

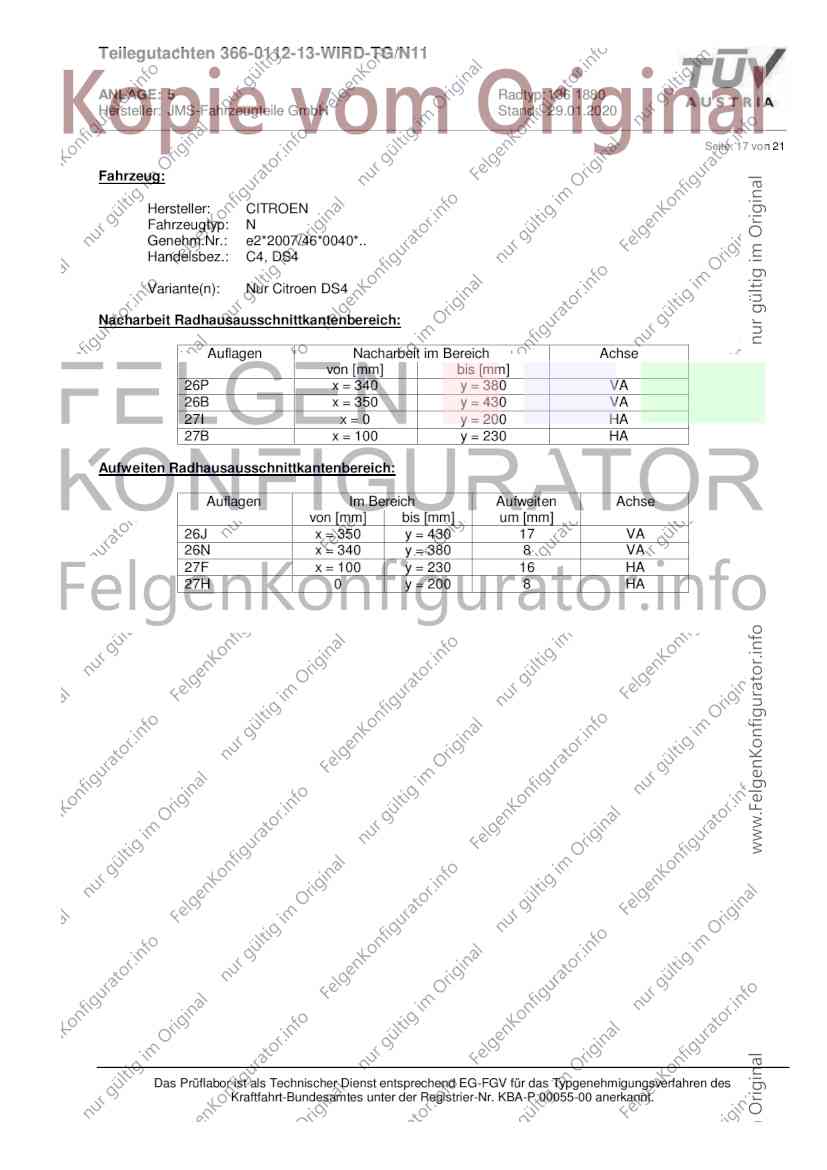

Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: N
Genehm.Nr.: e2*2007/46*0040*..
Handelsbez.: C4, DS4
Variante(n): Nur Citroen DS4
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 340 y = 380 VA
26B x = 350 y = 430 VA
27I x=0 y = 200 HA
27B x = 100 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 430 17 VA
26N x = 340 y = 380 8 VA
27F x = 100 y = 230 16 HA
27H 0 y = 200 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 18 von 21
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: K
Genehm.Nr.: e2*2007/46*0092*..
Handelsbez.: CITROEN DS5
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 300 y = 250 HA
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
27B x = 350 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 380 16 VA
26N x = 280 y = 380 8 VA
27F x = 350 y = 300 29 HA
27H x = 350 y = 300 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 19 von 21
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: KF
Genehm.Nr.: e2*2007/46*0156*..
Handelsbez.: CITROEN DS5
Variante(n): Allradantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 380 16 VA
26N x = 280 y = 380 8 VA
27F x = 350 y = 300 29 HA
27H x = 350 y = 300 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 20 von 21

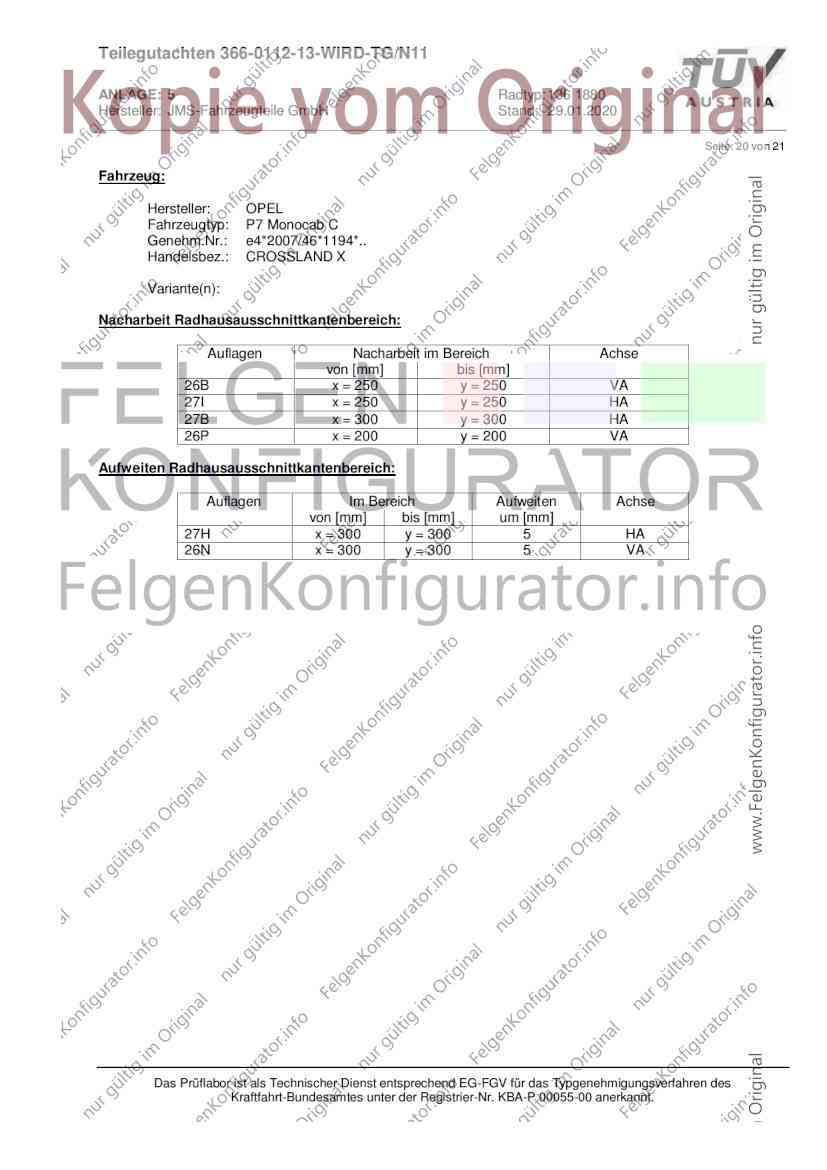

Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: P7 Monocab C
Genehm.Nr.: e4*2007/46*1194*..
Handelsbez.: CROSSLAND X
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
27I x = 250 y = 250 HA
27B x = 300 y = 300 HA
26P x = 200 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 300 5 HA
26N x = 300 y = 300 5 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: 5 Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 21 von 21
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: C
Genehm.Nr.: e2*2007/46*0070*..
Handelsbez.: 208, 2008
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 275 y = 240 VA
27I x = 330 y = 320 HA
26B x = 325 y = 290 VA
27B x = 380 y = 370 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 325 y = 290 25 VA
26N x = 325 y = 290 8 VA
27F x = 380 y = 370 25 HA
27H x = 380 y = 370 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: Technische Unterlagen Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: Allgemeine Hinweise Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 1 von 1
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0112-13-WIRD-TG/N11
ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
Teilegutachten 366-0112-13-WIRD-TG/N11
ANLAGE: Radabdeckung Radtyp: 136 1880
Hersteller: JMS-Fahrzeugteile GmbH Stand: 29.01.2020
__________________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER UND REIFENPRÜFUNG DEUTSCHSTRASSE 10 A-1230 WIEN
TÜV AUSTRIA
AUTOMOTIVE GMBH
RÄDER- UND
REIFENPRÜFUNG
Anbauabnahme nach § 19 Abs. 3 StVZO
Nachweis gemäß § 19 Abs. 4 Satz 1 StVZO
Für: Leichtmetallrad Typ: 136 1880
des Herstellers / Importeurs: JMS-Fahrzeugteile GmbH D-72141 Walddorfhäslach Datum:
29.01.2020
Bestätigung des ordnungsgemäßen Anbaus gem. § 19 Abs. 3 StVZO
Hiermit wird bestätigt, daß der Anbau des im Nachweis genannten Bauteils am
Fahrzeughersteller: , Fahrzeugtyp: ,
Fahrzeug-Ident-Nr.:
ordnungsgemäß erfolgte und das Fahrzeug insoweit den geltenden Vorschriften entspricht.
Vorangegangene zulässige Änderungen gemäß Fahrzeugschein / Anbaubestätigung / Teile-ABE *)
wurden berücksichtigt.
Bemerkungen / Hinweise / Auflagen:
Änderungen zu Angaben in den Fahrzeugpapieren sind der zuständigen Zulassungsbehörde
bei deren nächster Befassung mit den Papieren zu melden.
Untersuchungsbericht / Gutachten-Nr.: Unterschrift u. Name
Ort u. Datum der Abnahme: a.a.S.o.P. / Prüf-Ing.
Fahrzeugbeschreibung
P.2
B - 2.1 2.2 L - 9 - P.4
/- T -
J 4 18 - 19 -
E 3 20 - G -
D.1 - 12 - 13 - Q -
V.7 - F.1 - F.2 -
- 7.1 - 7.2 - 7.3 -
D.2
- 8.1 - 8.2 - 8.3 -
- U.1 - U.2 - U.3 -
D.3 - O.1 - O.2 - S.1 - S.2 -
2 - 15.1 -
15.2 -
5
15.3 -
V.9 - R - 11 -
14 K -
P.3 - 6 - 17 - 16 -
10 - 14.1 P.1 - 21 -
-
-
22 -
-
-
