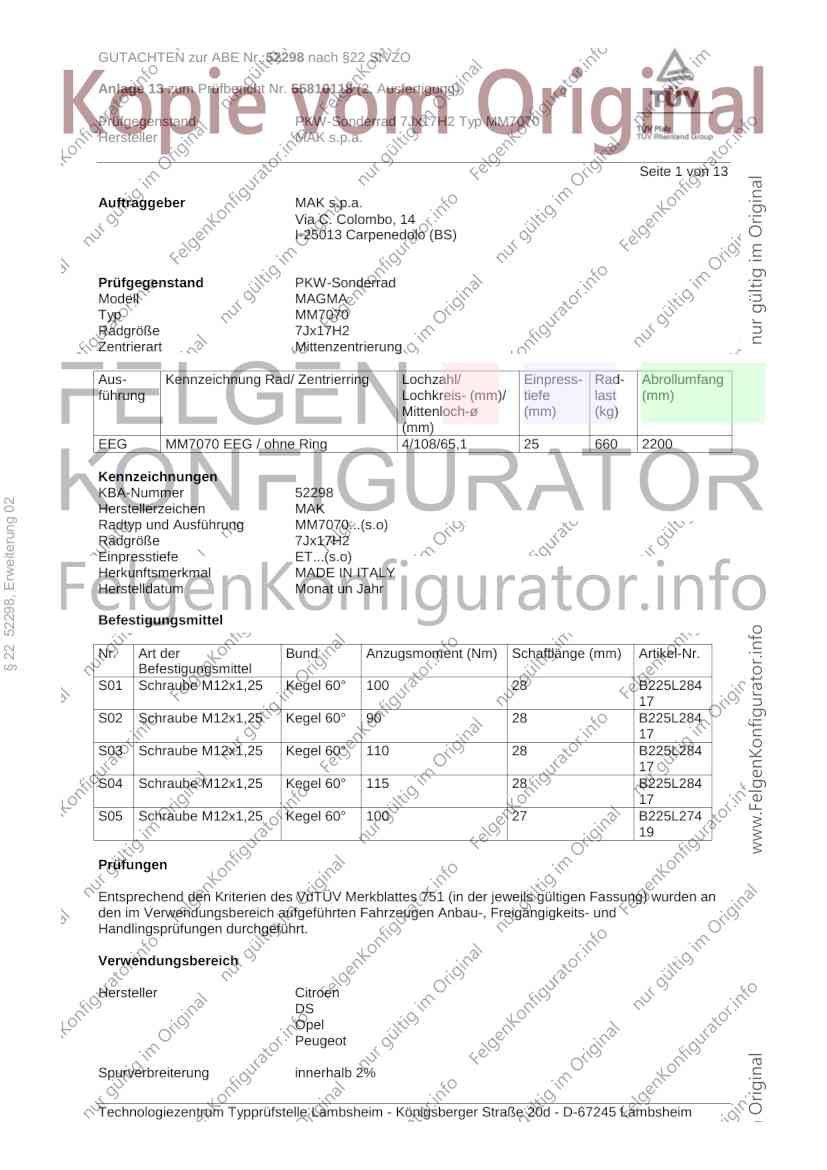

GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.
Seite 1 von 13
Auftraggeber MAK s.p.a.
Via C. Colombo, 14
I-25013 Carpenedolo (BS)
Prüfgegenstand PKW-Sonderrad
Modell MAGMA
Typ MM7070
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
EEG MM7070 EEG / ohne Ring 4/108/65,1 25 660 2200
Kennzeichnungen
KBA-Nummer 52298
§ 22 52298, Erweiterung 02
Herstellerzeichen MAK
Radtyp und Ausführung MM7070...(s.o)
Radgröße 7Jx17H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat un Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,25 Kegel 60° 100 28 B225L284
17
S02 Schraube M12x1,25 Kegel 60° 90 28 B225L284
17
S03 Schraube M12x1,25 Kegel 60° 110 28 B225L284
17
S04 Schraube M12x1,25 Kegel 60° 115 28 B225L284
17
S05 Schraube M12x1,25 Kegel 60° 100 27 B225L274
19
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
DS
Opel
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Berlingo (III) 55-88 205/50R17 T89 T93 A12 A14 A21
7*****, 7, B9 55-88 215/50R17 T91 T95 S01
e2*2001/116*0366*..; 55-88 225/45R17 T91 T94
e2*2007/46*0002*..;
N129
- incl. Facelift 2012
Citroen C3 (I) 49-80 195/45R17 K25 A01 A12 A14
F*...* 49-80 205/40R17 K25 K2b K90 A21 B25 C35
e2*98/14,2001/116* S01
0257-0259,0261,
0289,0317,0318,
0329*..
Citroen C3 (II) 44-88 195/45R17 T81 A12 A14 A21
S*****, S 44-88 205/45R17 Y85 S01
e2*2007/46*0003*..; 44-88 215/40R17
e2*2007/46*0060*.. 44-88 215/45R17
(FIN: VF7SC, /SR,
§ 22 52298, Erweiterung 02
/SN...)
Citroen C3 Picasso 66-88 205/40R17 T84 A12 A14 A21
SH****, SH 66-88 205/45R17 S01
e2*2001/116*0371*..;
e2*2007/46*0110*..
Citroen C3 Pluriel 50,54,80 205/45R17 B25 K25 K42 K90 A01 A12 A14
H***** A21 Cbo S01
e2*2001/116*0266*..
Citroen C4 (I) 65-130 205/50R17 A01 K42 Y19 A12 A14 A21
L***** 65-130 215/45R17 Y19 Cpe Lim V17
e2*2001/116*0302*.. 65-130 225/45R17 A01 K42 Y19 S01
80-110 205/50R17 A01 K42 LK6 Y20
80-110 215/45R17 A01 LK6 Y20
80-110 225/45R17 A01 K42 R03 Y20
Citroen C4 (II) 68-115 205/50R17 R37 A12 A14 A21
N 68-115 215/45R17 R37 T87 T88 Flh S01
e2*2007/46*0040*..; 68-115 225/45R17
e2*2007/46*0079*..
Citroen C4 Picasso 80,88,92 205/50R17 R37 T89 T93 A12 A14 A21
U*****, U 80-120 215/50R17 T91 T95 A60 S01
e2*2001/116*0345*..; 80-120 225/45R17 T90 T91 T93
e2*2007/46*0061*..
Citroen C5 66-103 205/50R17 R37 T89 A01 A12 A14
D*...* 66-152 215/45R17 T87 T88 T91 A21 B25 Car
e2*98/14* 66-152 225/45R17 K45 Lim S01
0215 bis 0221,
0249*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C5 80-152 215/45R17 K45 T87 T88 T91 A01 A12 A14
R*...* 80-152 225/45R17 K45 A21 B25 Car
e2*2001/116* Lim S01
0303 bis 0308,
0315,0334,0335,
0347,0348,0353,
0354*..
Citroen DS3 50-122 195/45R17 T81 T85 A12 A14 A21
S*****, S 50-122 205/45R17 T84 T88 Cbo Y84 S01
e2*2007/46*0003*.. 50-122 215/40R17 T83 T87
(FIN: VF7SA...; 50-122 215/45R17
VF7SB)
Citroen DS4 68-122 215/50R17 A90 A14 A21 B03
N 68-122 215/55R17 A90 Flh S01
e2*2007/46*0040*.. 68-122 225/50R17 A12
68-122 235/50R17 A01 A12 K1a K1b K2b
Citroen DS5 82-120 215/55R17 A12 R37 A14 A21 A58
§ 22 52298, Erweiterung 02
K 82-120 225/45R17 A90 T91 B03 S01
e2*2007/46*0092*..; 82-120 225/50R17 A63
e2*2007/46*0093*..; 82-120 235/50R17 A12
DS3 Crossback 74-114 215/55R17 K1b K2b A01 A12 A14
U 74-114 215/60R17 K1b K2b A21 A58 NoE
e2*2007/46*0639*.. 74-114 225/55R17 K1a K1b K2b K6d K6w NoP V17 S04
74-114 235/50R17 K1c K2b K6d K6y K8e
74-114 235/55R17 K1c K2b K6d K6y K8e
Opel Corsa-F 55-96 195/45R17 K2b K6i K6j A01 A12 A14
U 55-96 205/45R17 K2b K6i K6j A21 A58 Flh
e2*2007/46* 55-96 215/40R17 K1c K2b K3f K4i K5d K6i K6r KOV NoE
0639*05-.. 55-96 215/45R17 K1c K2b K3f K4i K5d K6i K6r V17
S04
Peugeot 2008 (II) 74-114 215/55R17 K1c K2b A01 A12 A14
U 74-114 215/60R17 K1c K2b A21 A58 NoE
e2*2007/46* 74-114 225/55R17 K1c K2b K5w K6d K6w NoP V17 S04
0639*05-.. 74-114 235/50R17 K1c K2b K5b K5w K6d K6w
74-114 235/55R17 K1c K2b K5b K5w K6d K6w
Peugeot 206 40-80 195/40R17 Flh K1c K56 A01 A12 A14
2*...* 40-80 205/40R17 Flh G09 K1c K42 K45 K56 A21 S01
e2*93/81,98/14, 55-100 195/40R17 Cbo Flh K1a K56 P26 R37
2001/116* 55-100 205/40R17 Cbo Flh K1a K42 K45 K56 P26 X22
0085, 0168-0174,
0212, 0237-0239,
0250, 0291, 0310,
0311, 0343*..
Peugeot 206 RC 130 205/40R17 K1a K1b A01 A12 A14
2*RFK* A21 Flh S01
e2*2001/116*0269*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.

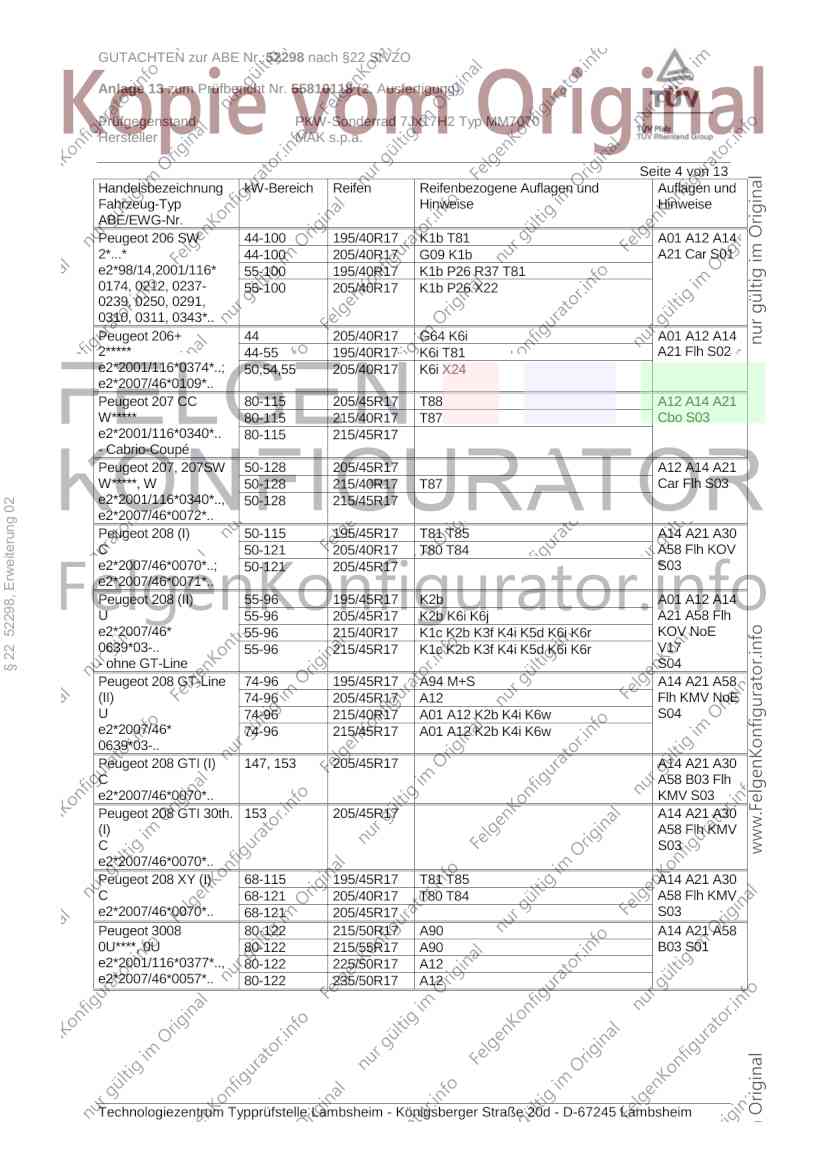

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 206 SW 44-100 195/40R17 K1b T81 A01 A12 A14
2*...* 44-100 205/40R17 G09 K1b A21 Car S01
e2*98/14,2001/116* 55-100 195/40R17 K1b P26 R37 T81
0174, 0212, 0237- 55-100 205/40R17 K1b P26 X22
0239, 0250, 0291,
0310, 0311, 0343*..
Peugeot 206+ 44 205/40R17 G64 K6i A01 A12 A14
2***** 44-55 195/40R17 K6i T81 A21 Flh S02
e2*2001/116*0374*..; 50,54,55 205/40R17 K6i X24
e2*2007/46*0109*..
Peugeot 207 CC 80-115 205/45R17 T88 A12 A14 A21
W***** 80-115 215/40R17 T87 Cbo S03
e2*2001/116*0340*.. 80-115 215/45R17
- Cabrio-Coupé
Peugeot 207, 207SW 50-128 205/45R17 A12 A14 A21
W*****, W 50-128 215/40R17 T87 Car Flh S03
e2*2001/116*0340*.., 50-128 215/45R17
§ 22 52298, Erweiterung 02
e2*2007/46*0072*..
Peugeot 208 (I) 50-115 195/45R17 T81 T85 A14 A21 A30
C 50-121 205/40R17 T80 T84 A58 Flh KOV
e2*2007/46*0070*..; 50-121 205/45R17 S03
e2*2007/46*0071*..
Peugeot 208 (II) 55-96 195/45R17 K2b A01 A12 A14
U 55-96 205/45R17 K2b K6i K6j A21 A58 Flh
e2*2007/46* 55-96 215/40R17 K1c K2b K3f K4i K5d K6i K6r KOV NoE
0639*03-.. 55-96 215/45R17 K1c K2b K3f K4i K5d K6i K6r V17
- ohne GT-Line S04
Peugeot 208 GT-Line 74-96 195/45R17 A94 M+S A14 A21 A58
(II) 74-96 205/45R17 A12 Flh KMV NoE
U 74-96 215/40R17 A01 A12 K2b K4i K6w S04
e2*2007/46* 74-96 215/45R17 A01 A12 K2b K4i K6w
0639*03-..
Peugeot 208 GTI (I) 147, 153 205/45R17 A14 A21 A30
C A58 B03 Flh
e2*2007/46*0070*.. KMV S03
Peugeot 208 GTI 30th. 153 205/45R17 A14 A21 A30
(I) A58 Flh KMV
C S03
e2*2007/46*0070*..
Peugeot 208 XY (I) 68-115 195/45R17 T81 T85 A14 A21 A30
C 68-121 205/40R17 T80 T84 A58 Flh KMV
e2*2007/46*0070*.. 68-121 205/45R17 S03
Peugeot 3008 80-122 215/50R17 A90 A14 A21 A58
0U****, 0U 80-122 215/55R17 A90 B03 S01
e2*2001/116*0377*.., 80-122 225/50R17 A12
e2*2007/46*0057*.. 80-122 235/50R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.

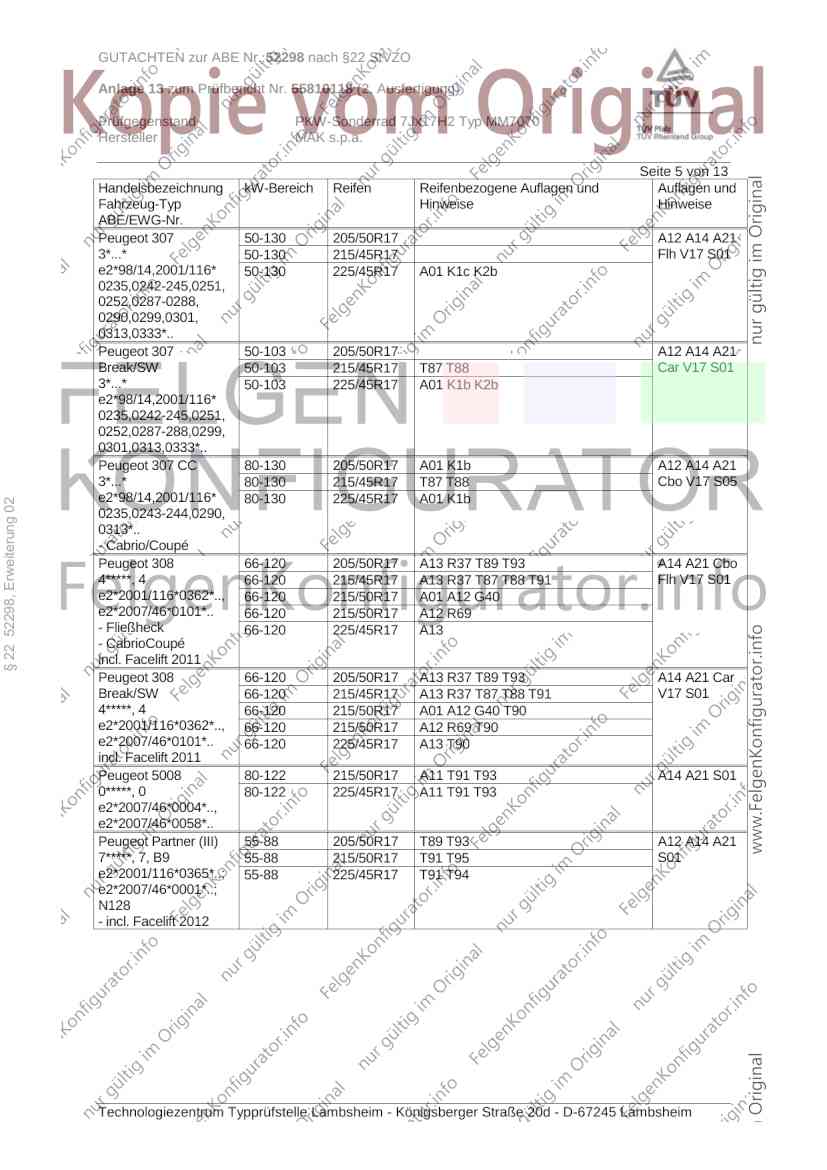

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 307 50-130 205/50R17 A12 A14 A21
3*...* 50-130 215/45R17 Flh V17 S01
e2*98/14,2001/116* 50-130 225/45R17 A01 K1c K2b
0235,0242-245,0251,
0252,0287-0288,
0290,0299,0301,
0313,0333*..
Peugeot 307 50-103 205/50R17 A12 A14 A21
Break/SW 50-103 215/45R17 T87 T88 Car V17 S01
3*...* 50-103 225/45R17 A01 K1b K2b
e2*98/14,2001/116*
0235,0242-245,0251,
0252,0287-288,0299,
0301,0313,0333*..
Peugeot 307 CC 80-130 205/50R17 A01 K1b A12 A14 A21
3*...* 80-130 215/45R17 T87 T88 Cbo V17 S05
e2*98/14,2001/116* 80-130 225/45R17 A01 K1b
§ 22 52298, Erweiterung 02
0235,0243-244,0290,
0313*..
- Cabrio/Coupé
Peugeot 308 66-120 205/50R17 A13 R37 T89 T93 A14 A21 Cbo
4*****, 4 66-120 215/45R17 A13 R37 T87 T88 T91 Flh V17 S01
e2*2001/116*0362*.., 66-120 215/50R17 A01 A12 G40
e2*2007/46*0101*.. 66-120 215/50R17 A12 R69
- Fließheck 66-120 225/45R17 A13
- CabrioCoupé
incl. Facelift 2011
Peugeot 308 66-120 205/50R17 A13 R37 T89 T93 A14 A21 Car
Break/SW 66-120 215/45R17 A13 R37 T87 T88 T91 V17 S01
4*****, 4 66-120 215/50R17 A01 A12 G40 T90
e2*2001/116*0362*.., 66-120 215/50R17 A12 R69 T90
e2*2007/46*0101*.. 66-120 225/45R17 A13 T90
incl. Facelift 2011
Peugeot 5008 80-122 215/50R17 A11 T91 T93 A14 A21 S01
0*****, 0 80-122 225/45R17 A11 T91 T93
e2*2007/46*0004*..,
e2*2007/46*0058*..
Peugeot Partner (III) 55-88 205/50R17 T89 T93 A12 A14 A21
7*****, 7, B9 55-88 215/50R17 T91 T95 S01
e2*2001/116*0365*..; 55-88 225/45R17 T91 T94
e2*2007/46*0001*..;
N128
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.
Seite 6 von 13

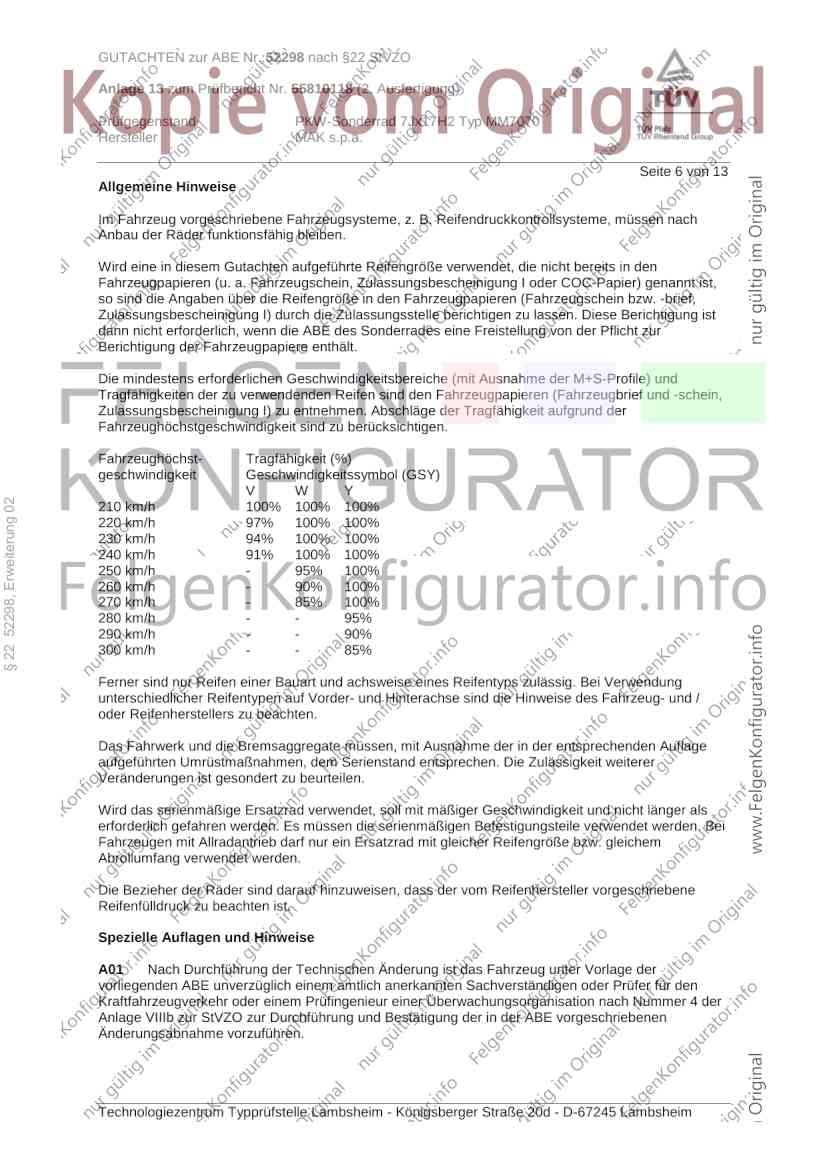

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
§ 22 52298, Erweiterung 02
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.
Seite 7 von 13

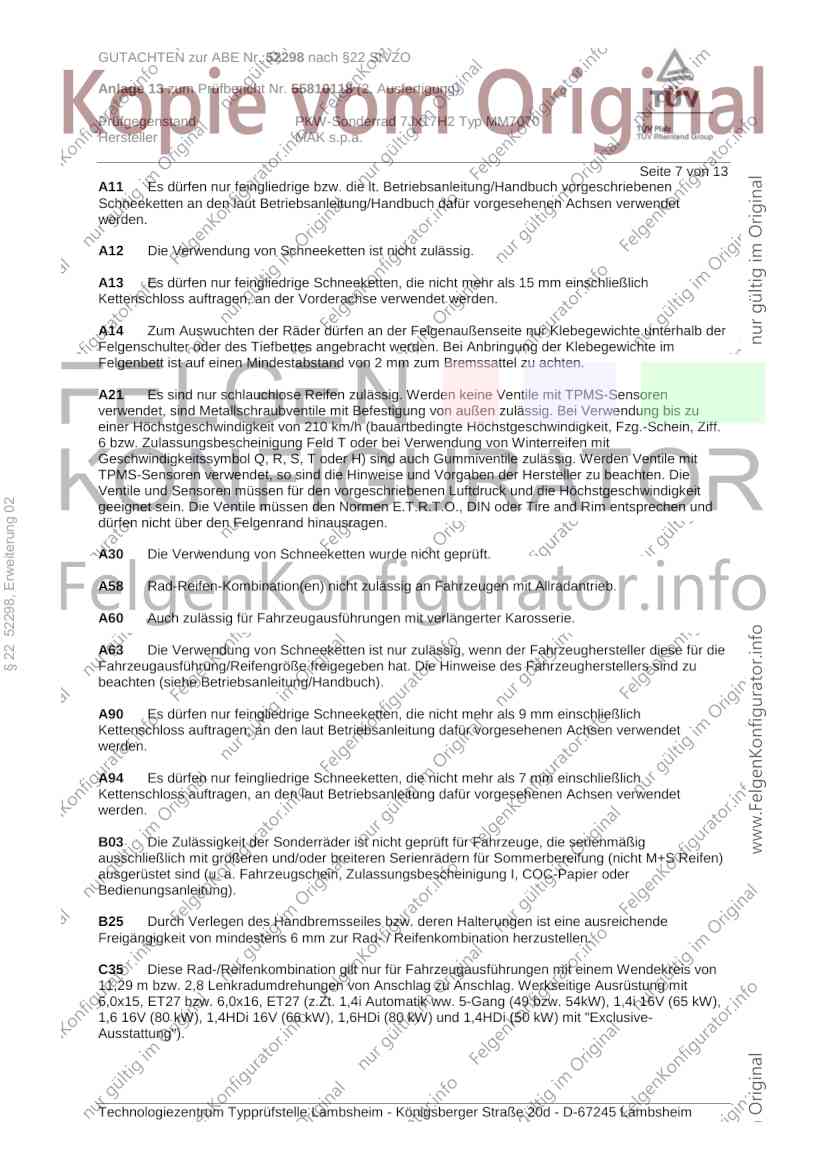

A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
§ 22 52298, Erweiterung 02
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (49 bzw. 54kW), 1,4i 16V (65 kW),
1,6 16V (80 kW), 1,4HDi 16V (66 kW), 1,6HDi (80 kW) und 1,4HDi (50 kW) mit "Exclusive-
Ausstattung").
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.
Seite 8 von 13

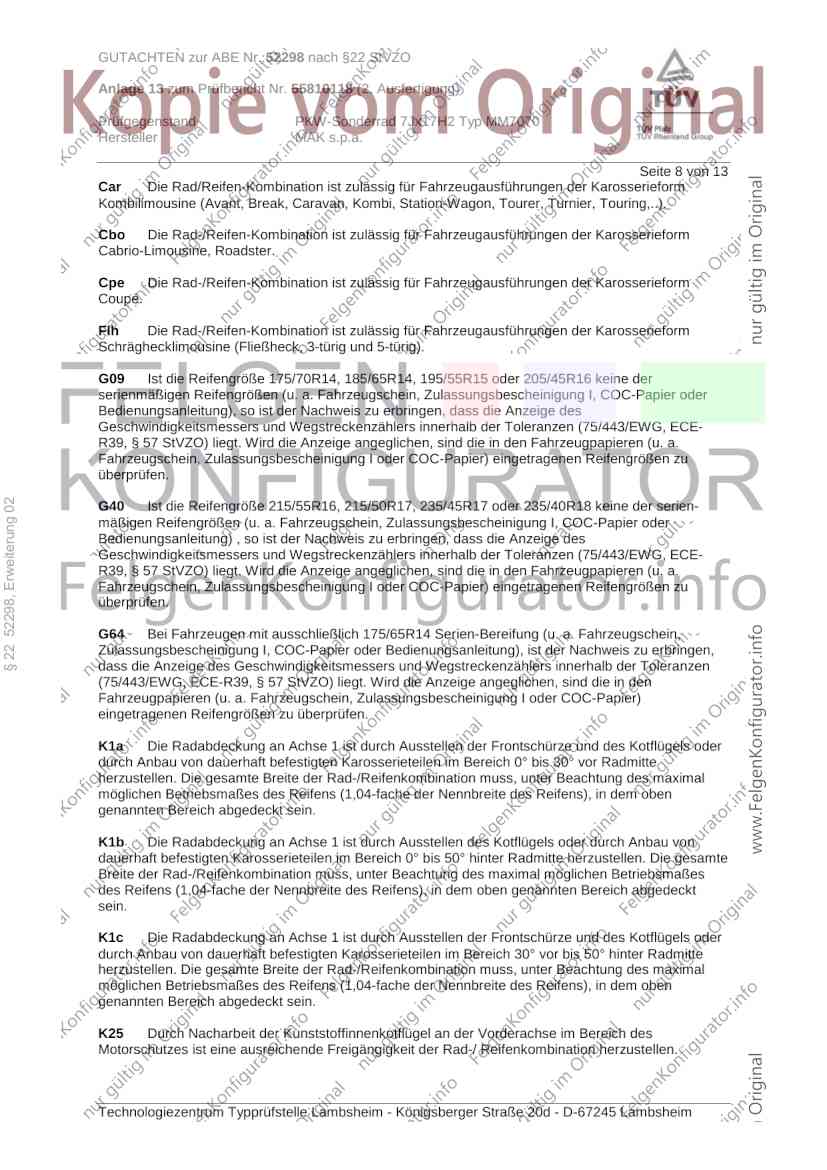

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G09 Ist die Reifengröße 175/70R14, 185/65R14, 195/55R15 oder 205/45R16 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
§ 22 52298, Erweiterung 02
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.
Seite 9 von 13

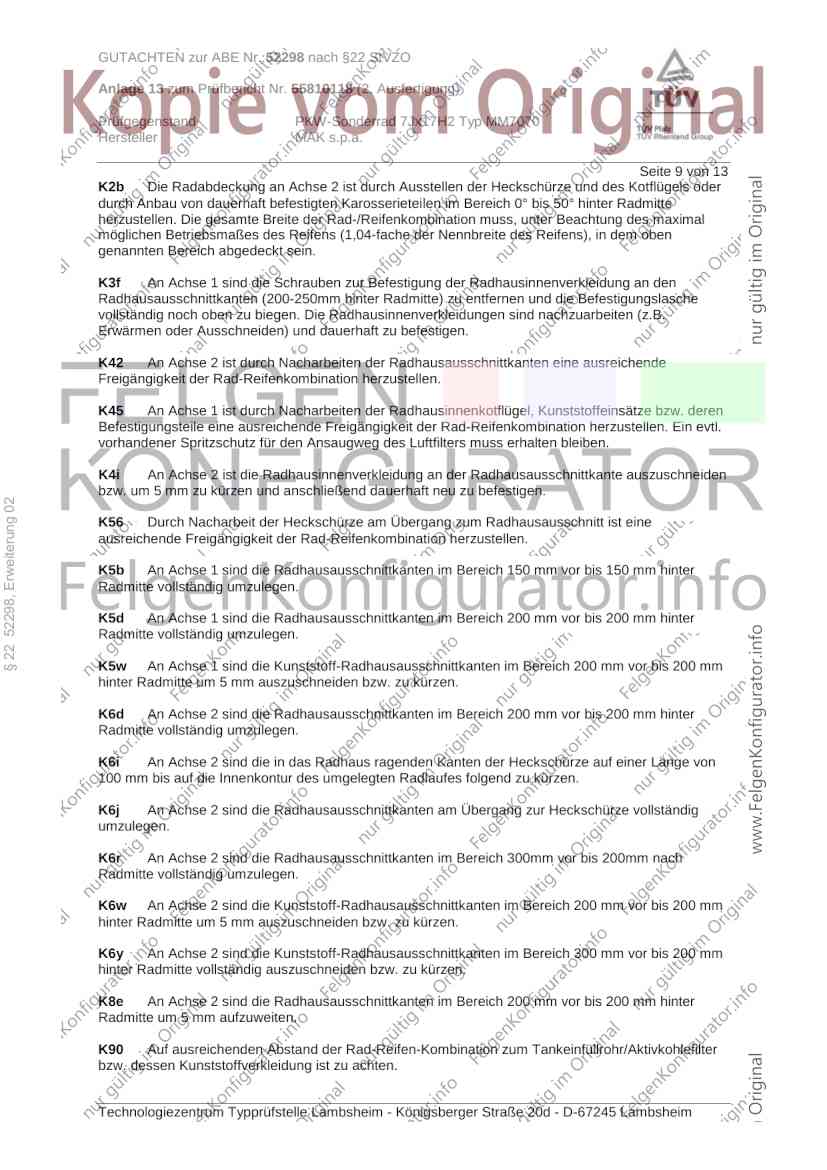

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
§ 22 52298, Erweiterung 02
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.
Seite 10 von 13

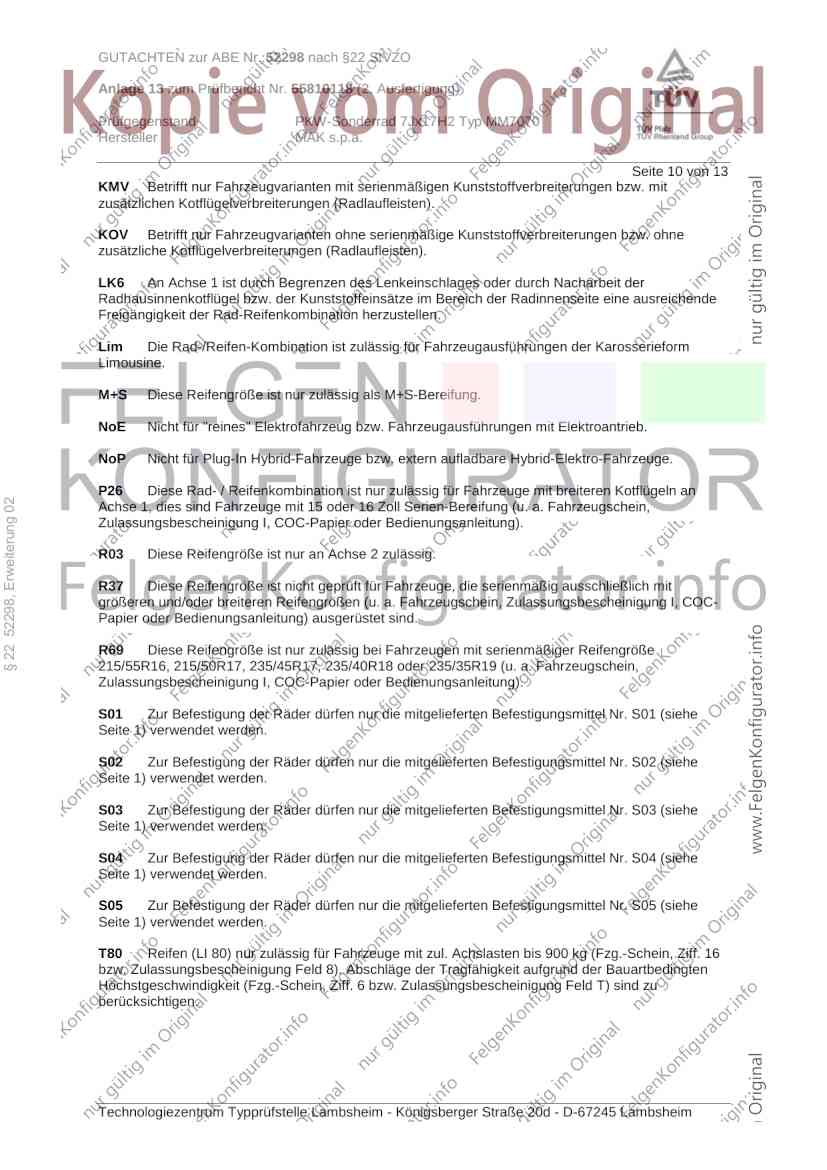

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
P26 Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge mit breiteren Kotflügeln an
§ 22 52298, Erweiterung 02
Achse 1, dies sind Fahrzeuge mit 15 oder 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.
Seite 11 von 13

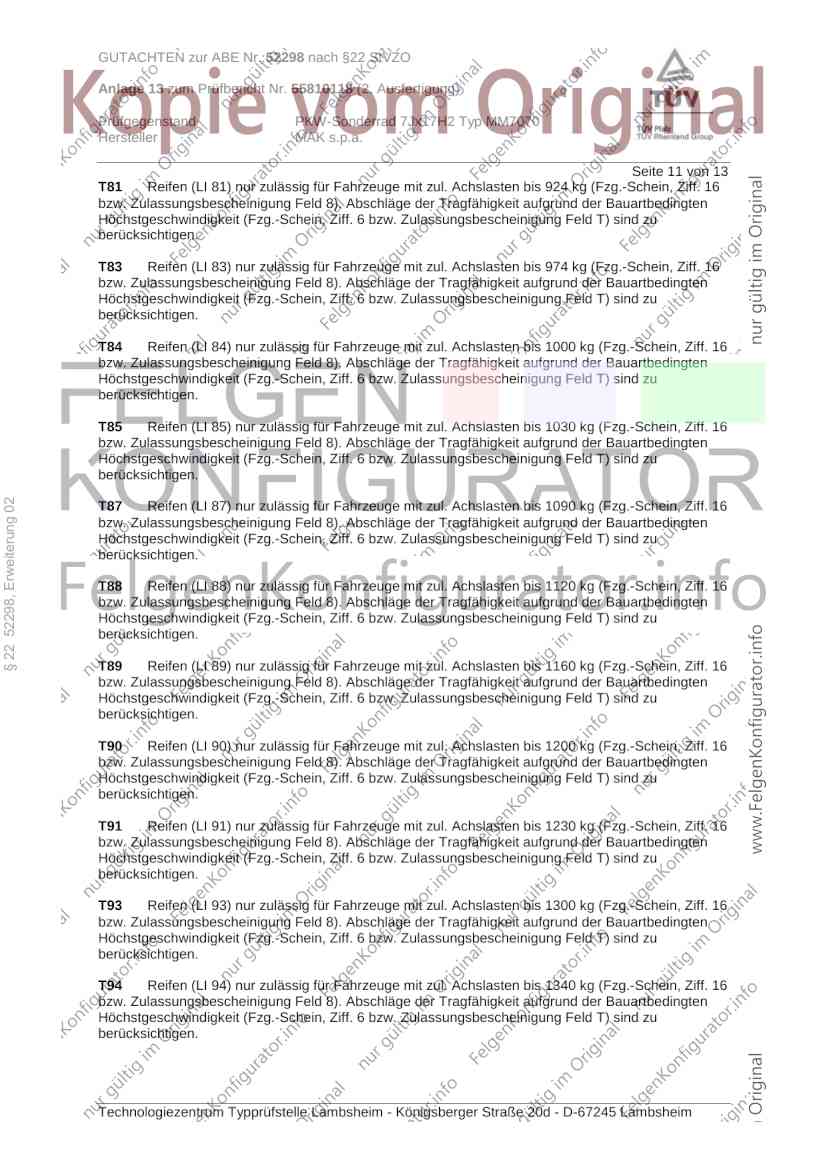

T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 52298, Erweiterung 02
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.
Seite 12 von 13

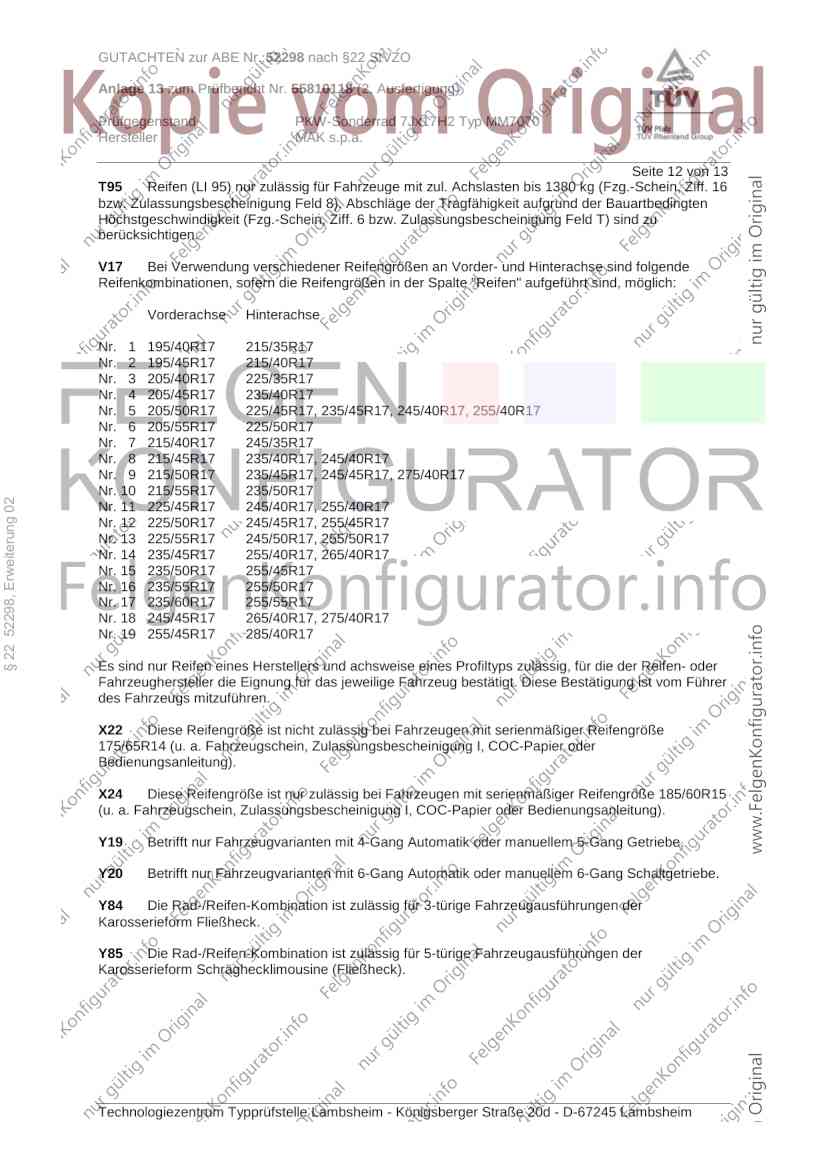

T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
§ 22 52298, Erweiterung 02
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X22 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
175/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y19 Betrifft nur Fahrzeugvarianten mit 4-Gang Automatik oder manuellem 5-Gang Getriebe.
Y20 Betrifft nur Fahrzeugvarianten mit 6-Gang Automatik oder manuellem 6-Gang Schaltgetriebe.
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52298 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55810118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MM7070
Hersteller MAK s.p.a.
Seite 13 von 13

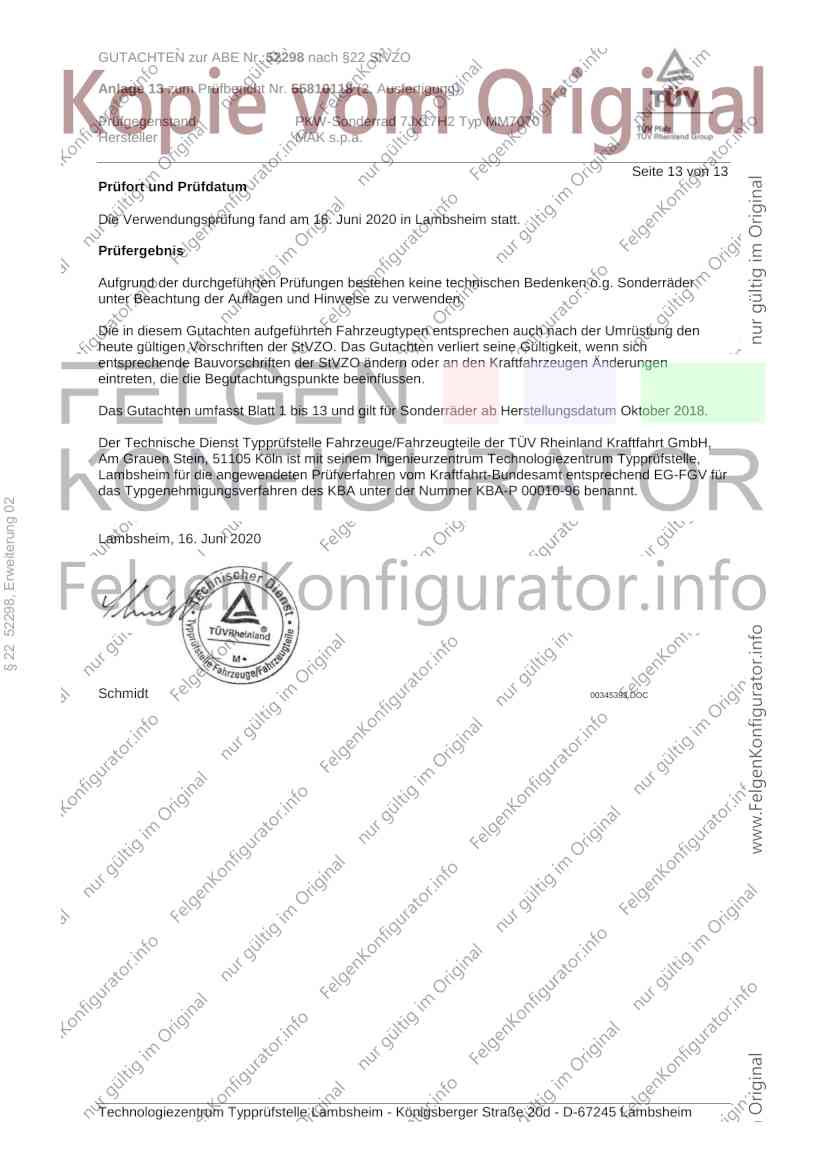

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Juni 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Oktober 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 52298, Erweiterung 02
Lambsheim, 16. Juni 2020
Schmidt 00345393.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
