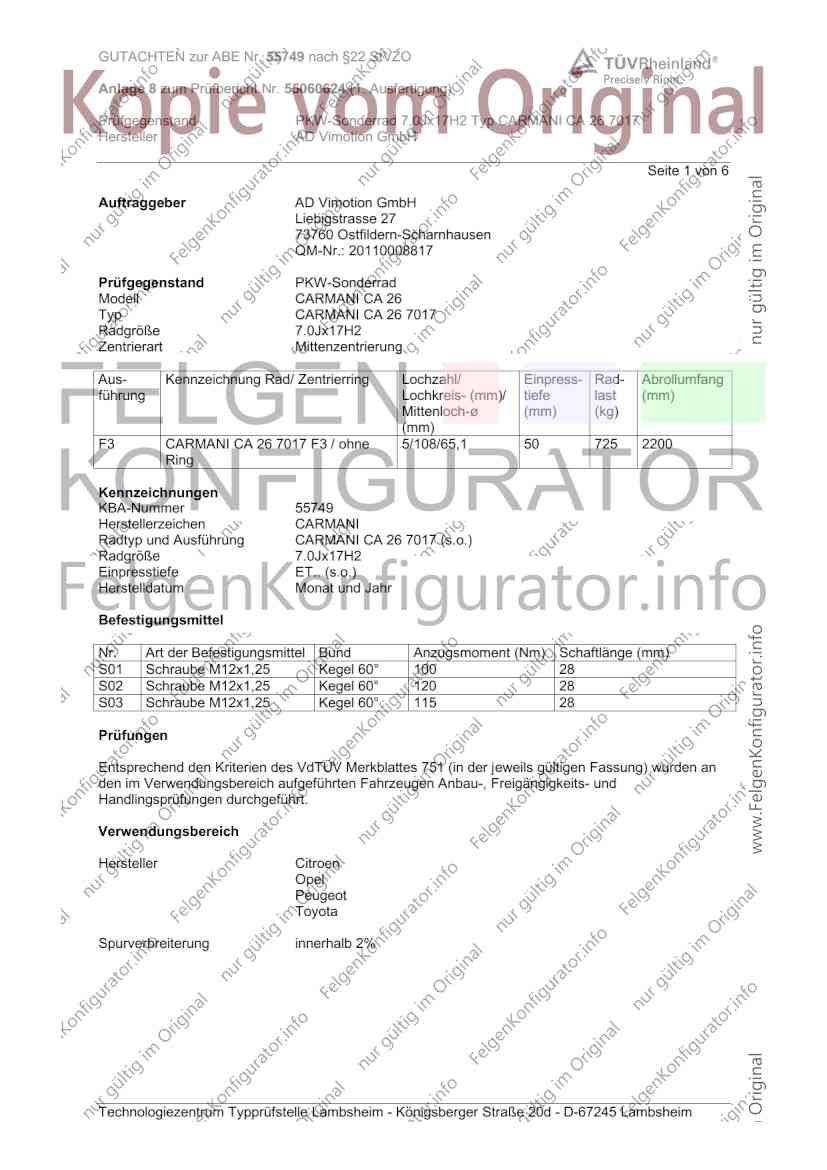

GUTACHTEN zur ABE Nr. 55749 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ CARMANI CA 26 7017
Hersteller AD Vimotion GmbH
Seite 1 von 6
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 26
Typ CARMANI CA 26 7017
Radgröße 7.0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
F3 CARMANI CA 26 7017 F3 / ohne 5/108/65,1 50 725 2200
Ring
Kennzeichnungen
KBA-Nummer 55749
Herstellerzeichen CARMANI
Radtyp und Ausführung CARMANI CA 26 7017 (s.o.)
Radgröße 7.0Jx17H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 100 28
S02 Schraube M12x1,25 Kegel 60° 120 28
S03 Schraube M12x1,25 Kegel 60° 115 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Opel
Peugeot
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55749 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ CARMANI CA 26 7017
Hersteller AD Vimotion GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citr. C4 Picasso/ 68-133 205/55R17 A12 A16 A21
Spacetourer 68-133 215/50R17 A58 A60 S01
3
e2*2007/46*0356*..
Citroen Berlingo (IV) 55-96 205/50R17 A90 T89 T93 A16 A21 A58
E 55-96 205/55R17 A90 T91 T95 KOV NoE
e2*2007/46*0624*.. 55-96 225/45R17 A12 T91 T94 X99
S03
Citroen Berlingo (IV) 55-96 205/50R17 A90 T89 T93 A16 A21 A58
E 55-96 205/55R17 A90 T91 T95 KOV NoE
e2*2007/46*0625*.. 55-96 225/45R17 A12 T91 T94 X99
S03
Citroen C5 Aircross 96-133 205/65R17 A12 A16 A21
A 96-133 215/60R17 A58 B29 NoP
e2*2007/46*0642*.. 96-133 215/65R17 S03
- incl. Facelift 2022 96-133 225/60R17
96-133 235/55R17
96-133 235/60R17
Opel Combo-E 55-96 205/50R17 A90 T89 T93 A16 A21 A58
E 55-96 205/55R17 A90 T91 T95 KOV NoE
e2*2007/46*0623*.. 55-96 225/45R17 A12 T91 T94 X99
S03
Opel Combo-E Life 55-96 205/50R17 A90 T89 T93 A16 A21 A58
E 55-96 205/55R17 A90 T91 T95 KOV NoE
e2*2007/46*0622*.. 55-96 225/45R17 A12 T91 T94 X99
S03
Opel Grandland X 75-133 205/65R17 A90 A16 A21 A58
Z 75-133 215/60R17 A90 B29 NoP R93
e2*2007/46*0597*.. 75-133 215/65R17 A90 S03
75-133 225/60R17 A90
Opel Grandland, -/X 75-133 205/65R17 A90 A16 A21 A58
Z 75-133 215/60R17 A90 B29 NoP S03
e2*2007/46*0597*.. 75-133 215/65R17 A90
- incl. Facelift 2021 75-133 225/60R17 A90
Peugeot 3008 73-133 205/65R17 A90 A16 A21 A58
M 73-133 215/60R17 A90 B29 NoP S03
e2*2007/46*0534*.. 73-133 215/65R17 A90
- incl. Facelift 2021 73-133 225/60R17 A90
Peugeot 3008 73-133 205/65R17 A90 A16 A21 A58
M 73-133 215/60R17 A90 B29 NoP R93
e2*2007/46*0534*.. 73-133 215/65R17 A90 S03
73-133 225/60R17 A90
Peugeot 5008 73-133 205/65R17 A90 A16 A21 A58
M 73-133 215/60R17 A90 B29 NoP S03
e2*2007/46*0534*.. 73-133 215/65R17 A90
- incl. Facelift 2021 73-133 225/60R17 A90
Peugeot 5008 73-133 205/65R17 A90 A16 A21 A58
M 73-133 215/60R17 A90 B29 NoP R93
e2*2007/46*0534*.. 73-133 215/65R17 A90 S03
73-133 225/60R17 A90
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55749 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ CARMANI CA 26 7017
Hersteller AD Vimotion GmbH
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 508 (I) 82-122 215/50R17 A33 T95 A16 A21 A58
8 82-122 215/55R17 A33 B07 Car Lim
e2*2007/46*0080*..; 82-122 225/50R17 A12 S02
e2*2007/46*0081*.. 82-122 235/50R17 A12
Peugeot Partner (IV) 55-96 205/50R17 A90 T89 T93 A16 A21 A58
E 55-96 205/55R17 A90 T91 T95 KOV NoE
e2*2007/46*0625*.. 55-96 225/45R17 A12 T91 T94 X99
S03
Toyota Proace City 55-96 205/50R17 A90 T89 T93 A16 A21 A58
E, E(EU,N), -/TMG 55-96 205/55R17 A90 T91 T95 KOV NoE
e2*2007/46*0686*..; 55-96 225/45R17 A12 T91 T94 X15
e13*2007/46*2270*.. X99 S03
Toyota Proace City 75-96 205/50R17 A90 T89 T93 A16 A21 A58
Verso 75-96 205/55R17 A90 T91 T95 KOV NoE
E, E(EU,M), -/TMG 75-96 225/45R17 A12 T91 T94 X15
e2*2007/46*0685*..; X99 S03
e13*2007/46*2269*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55749 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ CARMANI CA 26 7017
Hersteller AD Vimotion GmbH
Seite 4 von 6
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144
gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination
nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B07 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibe 283 x 26 mm
an Achse 1.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55749 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ CARMANI CA 26 7017
Hersteller AD Vimotion GmbH
Seite 5 von 6
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R93 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit wahlweiser
Serienbereifung 235/50R19 (u.a. Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
X15 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 15 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55749 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ CARMANI CA 26 7017
Hersteller AD Vimotion GmbH
Seite 6 von 6
X99 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16 ww. 215/60R17 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. November 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum August 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. November 2024
Wagner 00437893.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
