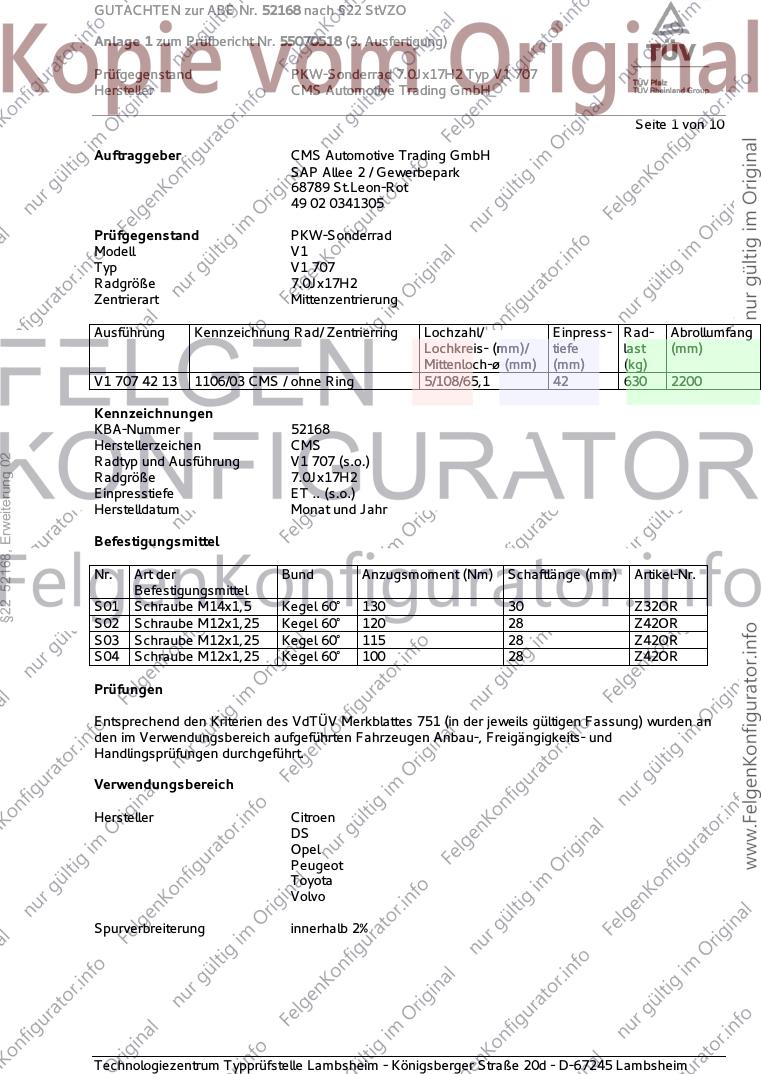

GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 1 von 10
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell V1
Typ V1 707
Radgröße 7.0Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
V1 707 42 13 1106/03 CMS / ohne Ring 5/108/65,1 42 630 2200
Kennzeichnungen
KBA-Nummer 52168
Herstellerzeichen CMS
§22 52168, Erweiterung 02
Radtyp und Ausführung V1 707 (s.o.)
Radgröße 7.0Jx17H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 130 30 Z32OR
S02 Schraube M12x1,25 Kegel 60° 120 28 Z42OR
S03 Schraube M12x1,25 Kegel 60° 115 28 Z42OR
S04 Schraube M12x1,25 Kegel 60° 100 28 Z42OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
DS
Opel
Peugeot
Toyota
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citr. C4 Picasso/ 68-122 205/55R17 K1a K2b K7a A01 A12 A19
Spacetourer 68-122 215/50R17 K1c K2b K6d K7a A58 A60 A99
3 S04
e2*2007/46*0356*..
Citroen Berlingo (IV) 55-81 205/50R17 A12 A19 A58
E 55-81 215/45R17 T91 A59 A99 KOV
e2*2007/46*0624*..; 55-81 225/45R17 X16 S03
e2*2007/46*0625*..
- 15 Zoll Serie
Citroen Berlingo (IV) 55-96 205/50R17 T89 T93 126 A12 A19 A58
E 55-96 205/55R17 T91 T95 126 A99 KOV X99
e2*2007/46*0624*.. 55-96 215/50R17 T91 T95 126 S03
55-96 225/45R17 T91 T94 126
55-96 225/50R17 A01 K1a K2b 126
Citroen Berlingo (IV) 55-96 205/50R17 T89 T93 126 A12 A19 A58
E 55-96 205/55R17 T91 T95 126 A99 KOV X99
§22 52168, Erweiterung 02
e2*2007/46*0625*.. 55-96 215/50R17 T91 T95 126 S03
55-96 225/45R17 T91 T94 126
55-96 225/50R17 A01 K1a K2b 126
Citroen C5 Aircross 96-133 205/65R17 A91 A19 A58 A99
A 96-133 215/60R17 A91 S03
e2*2007/46*0642*.. 96-133 215/65R17 A90
96-133 225/60R17 A12
96-133 235/55R17 A12
96-133 235/60R17 A12
96-133 245/55R17 A01 A12 K1a K2b
DS 7 Crossback 96, 130 205/65R17 A90 R37 A19 A58 A99
J 96-165 215/65R17 A90 NoE NoP S03
e2*2007/46*0601*.. 96-165 225/60R17 A90
96-165 225/65R17 A12
96-165 235/60R17 A90
96-165 245/55R17 A12
Opel Combo-E 55-96 205/50R17 T89 T93 126 A12 A19 A58
E 55-96 205/55R17 T91 T95 126 A99 KOV X99
e2*2007/46*0623*.. 55-96 215/50R17 T91 T95 126 S03
55-96 225/45R17 T91 T94 126
55-96 225/50R17 A01 K1a K2b 126
Opel Combo-E 55-81 205/50R17 A12 A19 A58
E 55-81 215/45R17 T91 A59 A99 KOV
e2*2007/46*0623*.. 55-81 225/45R17 X16 S03
- 15 Zoll Serie
Opel Combo-E Life 55-96 205/50R17 T89 T93 126 A12 A19 A58
E 55-96 205/55R17 T91 T95 126 A99 KOV X99
e2*2007/46*0622*.. 55-96 215/50R17 T91 T95 126 S03
55-96 225/45R17 T91 T94 126
55-96 225/50R17 A01 K1a K2b 126
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Grandland X 75-133 205/65R17 A90 A19 A58 A99
Z 75-133 215/60R17 A90 NoP R93 S03
e2*2007/46*0597*.. 75-133 215/65R17 A90
75-133 225/60R17 A12
75-133 235/55R17 A12
75-133 235/60R17 A12
75-133 245/55R17 A12
Opel Grandland X 75-133 205/65R17 A90 A19 A58 A99
Z 75-133 215/60R17 A90 NoP S03
e2*2007/46*0597*.. 75-133 215/65R17 A90
75-133 225/60R17 A12
75-133 235/55R17 A01 A12 K2b
75-133 235/60R17 A01 A12 K2b
75-133 245/55R17 A01 A12 K1a K2b
Peugeot 3008 73-133 205/65R17 A90 A19 A58 A99
M 73-133 215/60R17 A90 NoP R93 S03
§22 52168, Erweiterung 02
e2*2007/46*0534*.. 73-133 215/65R17 A90
73-133 225/60R17 A12
73-133 235/55R17 A12
73-133 235/60R17 A12
73-133 245/55R17 A12
Peugeot 3008 73-133 205/65R17 A90 A19 A58 A99
M 73-133 215/60R17 A90 NoP S03
e2*2007/46*0534*.. 73-133 215/65R17 A90
73-133 225/60R17 A12
73-133 235/55R17 A01 A12 K2b
73-133 235/60R17 A01 A12 K2b
73-133 245/55R17 A01 A12 K1a K2b
Peugeot 308, 308SW 60-115 205/50R17 A90 A19 A58 A99
L 60-115 215/45R17 A90 B29 Car Flh
e2*2007/46*0405*.. 60-165 225/45R17 A90 Pe6 V17 S04
Peugeot 5008 73-133 205/65R17 A90 A19 A58 A99
M 73-133 215/60R17 A90 NoP R93 S03
e2*2007/46*0534*.. 73-133 215/65R17 A90
73-133 225/60R17 A12
73-133 235/55R17 A12
73-133 235/60R17 A12
73-133 245/55R17 A12
Peugeot 5008 73-133 205/65R17 A90 A19 A58 A99
M 73-133 215/60R17 A90 NoP S03
e2*2007/46*0534*.. 73-133 215/65R17 A90
73-133 225/60R17 A12
73-133 235/55R17 A12
73-133 235/60R17 A12
73-133 245/55R17 A12
Peugeot 508 (I) 82-122 215/50R17 A11 T95 126 A19 A58 A99
8 82-122 215/55R17 A33 126 B07 Car Lim
e2*2007/46*0080*..; 82-122 225/50R17 A01 A12 K2b 126 S02
e2*2007/46*0081*.. 82-122 235/50R17 A01 A12 K1a K2b K6m 126
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 508 (II) 96-165 215/55R17 A90 A19 A58 A99
F 96-165 225/50R17 A12 B29 Car Lim
e2*2007/46*0628*.. 96-165 235/50R17 A12 NoP V17 S03
Peugeot Partner (IV) 55-81 205/50R17 A12 A19 A58
E 55-81 215/45R17 T91 A59 A99 KOV
e2*2007/46*0625*.. 55-81 225/45R17 X16 S03
- 15 Zoll Serie
Peugeot Partner (IV) 55-96 205/50R17 T89 T93 126 A12 A19 A58
E 55-96 205/55R17 T91 T95 126 A99 KOV X99
e2*2007/46*0625*.. 55-96 215/50R17 T91 T95 126 S03
55-96 225/45R17 T91 T94 126
55-96 225/50R17 A01 K1a K2b 126
Peugeot Rifter 56-96 215/55R17 A91 T94 T98 126 A19 A58 A99
E 56-96 215/60R17 A12 126 KMV S03
e2*2007/46*0625*.. 56-96 225/55R17 A12 126
Toyota Proace City 55-81 205/50R17 T89 T93 A12 A19 A58
§22 52168, Erweiterung 02
E, E(EU,N)-TMG 55-81 215/45R17 T91 A59 A99 KOV
e2*2007/46*0686*..; 55-81 225/45R17 Z15 S03
e13*2007/46*2270*..
- 15 Zoll Serie
Toyota Proace City 55-96 205/50R17 T89 T93 126 A12 A19 A58
E, E(EU,N)-TMG 55-96 205/55R17 T91 T95 126 A99 KOV X15
e2*2007/46*0686*..; 55-96 215/50R17 T91 T95 126 X99 S03
e13*2007/46*2270*.. 55-96 225/45R17 T91 T94 126
55-96 225/50R17 A01 K1a K2b 126
Toyota Proace City 75-96 205/50R17 T89 T93 126 A12 A19 A58
Verso 75-96 205/55R17 T91 T95 126 A99 KOV X15
E, E(EU,M)-TMG 75-96 215/50R17 T91 T95 126 X99 S03
e2*2007/46*0685*..; 75-96 225/45R17 T91 T94 126
e13*2007/46*2269*.. 75-96 225/50R17 A01 K1a K2b 126
Volvo S60, -/BiFuel 85-191 205/50R17 R37 A12 A19 A99
R, H 85-191 215/45R17 R37 T87 T88 B02 B03 V00
e9*98/14, 2001/116* 85-191 225/45R17 V17 S01
0036,0044*..
Volvo S80, -/BiFuel 96-166 215/50R17 R37 A12 A19 A99
T, K 96-200 215/50R17 M+S B02 NBF V00
e9*96/79,98/14, 96-200 225/50R17 V17 S01
2001/116* 96-200 235/45R17 R70
0028,0043*..
Volvo V70, -/BiFuel 85-191 205/50R17 R37 T89 T93 A12 A19 A99
S, J 85-191 215/45R17 R37 T88 T91 B02 B03 V00
e4*98/14,2001/116* 85-191 225/45R17 V17 X7V S01
0040,0061*.. 85-191 225/50R17 A01 K45 LV2 R09
Volvo XC70; V70 XC 120-154 215/60R17 A30 A19 A99 B02
S 120-154 225/55R17 A12 KMV S01
e4*98/14*0040*.., 120-154 235/50R17 A01 A12 K1a K25 K66
e4*2001/116*0040*..
- XC (Cross Country)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 5 von 10
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
§22 52168, Erweiterung 02
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 6 von 10
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
§22 52168, Erweiterung 02
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B07 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibe 283 x 26 mm
an Achse 1.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 7 von 10
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
§22 52168, Erweiterung 02
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LV2 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 235/45R17,
235/50R17 bzw. 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind, ist durch Begrenzung des Lenkeinschlages (Volvo-Teile-Nr.
9473207) eine ausreichende Freigängigkeit der Rad- / Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH

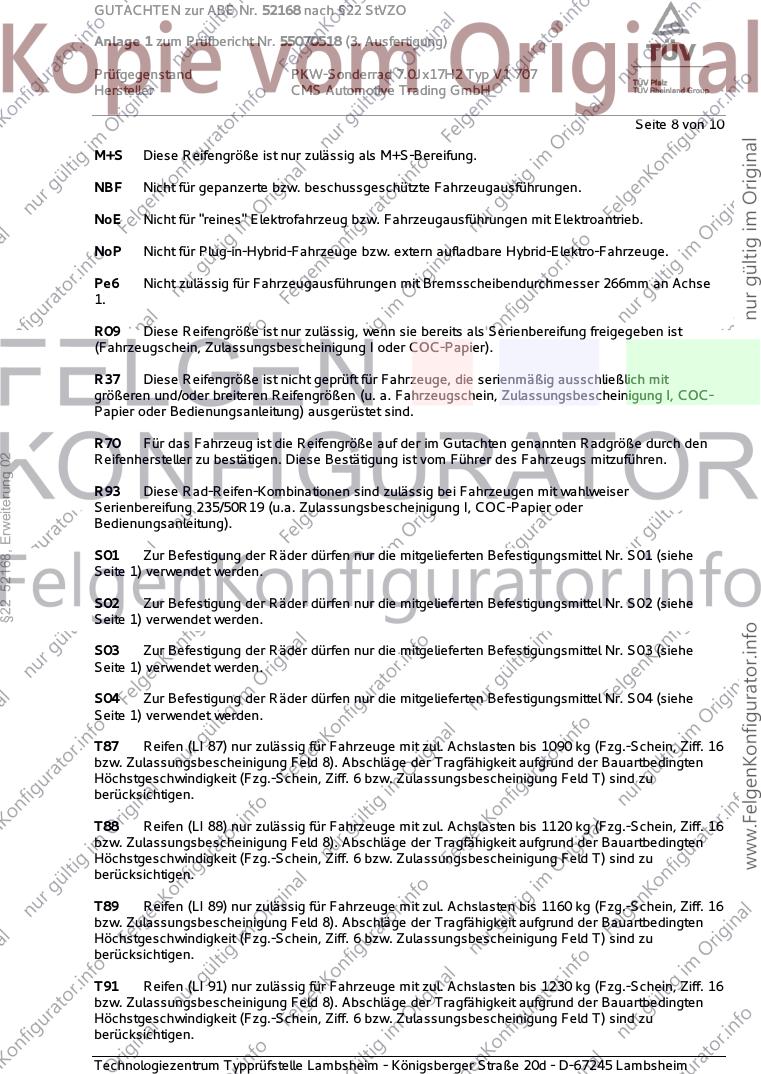

Seite 8 von 10
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Pe6 Nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 266mm an Achse
1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
§22 52168, Erweiterung 02
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R93 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit wahlweiser
Serienbereifung 235/50R19 (u.a. Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 9 von 10
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§22 52168, Erweiterung 02
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X15 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 15-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 10 von 10
X16 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X99 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16 ww. 215/60R17 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. September 2020 in Lambsheim statt.
Prüfergebnis
§22 52168, Erweiterung 02
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. September 2020
Tufan 00352107.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
