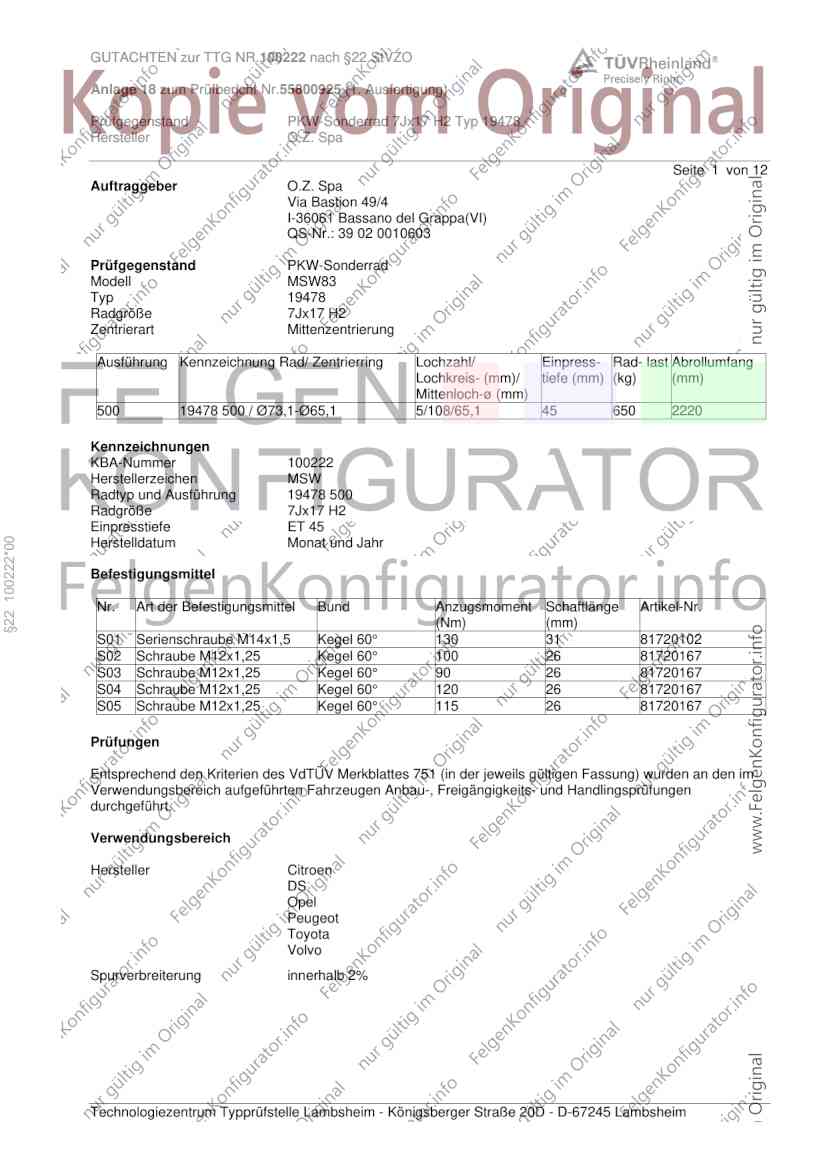

GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 1 von 12
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW83
Typ 19478
Radgröße 7Jx17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
500 19478 500 / Ø73,1-Ø65,1 5/108/65,1 45 650 2220
Kennzeichnungen
KBA-Nummer 100222
Herstellerzeichen MSW
Radtyp und Ausführung 19478 500
Radgröße 7Jx17 H2
Einpresstiefe ET 45
Herstelldatum Monat und Jahr
§22 100222*00
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 Kegel 60° 130 31 81720102
S02 Schraube M12x1,25 Kegel 60° 100 26 81720167
S03 Schraube M12x1,25 Kegel 60° 90 26 81720167
S04 Schraube M12x1,25 Kegel 60° 120 26 81720167
S05 Schraube M12x1,25 Kegel 60° 115 26 81720167
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Citroen
DS
Opel
Peugeot
Toyota
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

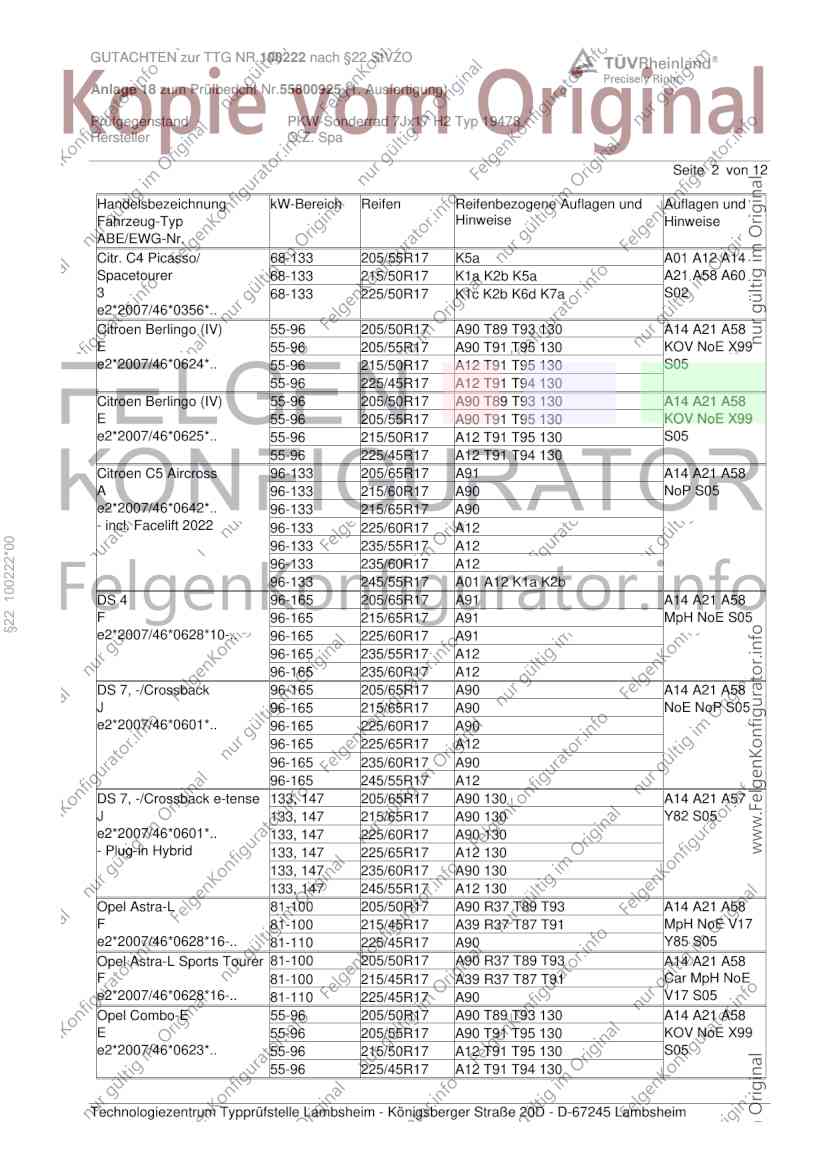

GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citr. C4 Picasso/ 68-133 205/55R17 K5a A01 A12 A14
Spacetourer 68-133 215/50R17 K1a K2b K5a A21 A58 A60
3 68-133 225/50R17 K1c K2b K6d K7a S02
e2*2007/46*0356*..
Citroen Berlingo (IV) 55-96 205/50R17 A90 T89 T93 130 A14 A21 A58
E 55-96 205/55R17 A90 T91 T95 130 KOV NoE X99
e2*2007/46*0624*.. 55-96 215/50R17 A12 T91 T95 130 S05
55-96 225/45R17 A12 T91 T94 130
Citroen Berlingo (IV) 55-96 205/50R17 A90 T89 T93 130 A14 A21 A58
E 55-96 205/55R17 A90 T91 T95 130 KOV NoE X99
e2*2007/46*0625*.. 55-96 215/50R17 A12 T91 T95 130 S05
55-96 225/45R17 A12 T91 T94 130
Citroen C5 Aircross 96-133 205/65R17 A91 A14 A21 A58
A 96-133 215/60R17 A90 NoP S05
e2*2007/46*0642*.. 96-133 215/65R17 A90
- incl. Facelift 2022 96-133 225/60R17 A12
§22 100222*00
96-133 235/55R17 A12
96-133 235/60R17 A12
96-133 245/55R17 A01 A12 K1a K2b
DS 4 96-165 205/65R17 A91 A14 A21 A58
F 96-165 215/65R17 A91 MpH NoE S05
e2*2007/46*0628*10-.. 96-165 225/60R17 A91
96-165 235/55R17 A12
96-165 235/60R17 A12
DS 7, -/Crossback 96-165 205/65R17 A90 A14 A21 A58
J 96-165 215/65R17 A90 NoE NoP S05
e2*2007/46*0601*.. 96-165 225/60R17 A90
96-165 225/65R17 A12
96-165 235/60R17 A90
96-165 245/55R17 A12
DS 7, -/Crossback e-tense 133, 147 205/65R17 A90 130 A14 A21 A57
J 133, 147 215/65R17 A90 130 Y82 S05
e2*2007/46*0601*.. 133, 147 225/60R17 A90 130
- Plug-in Hybrid 133, 147 225/65R17 A12 130
133, 147 235/60R17 A90 130
133, 147 245/55R17 A12 130
Opel Astra-L 81-100 205/50R17 A90 R37 T89 T93 A14 A21 A58
F 81-100 215/45R17 A39 R37 T87 T91 MpH NoE V17
e2*2007/46*0628*16-.. 81-110 225/45R17 A90 Y85 S05
Opel Astra-L Sports Tourer 81-100 205/50R17 A90 R37 T89 T93 A14 A21 A58
F 81-100 215/45R17 A39 R37 T87 T91 Car MpH NoE
e2*2007/46*0628*16-.. 81-110 225/45R17 A90 V17 S05
Opel Combo-E 55-96 205/50R17 A90 T89 T93 130 A14 A21 A58
E 55-96 205/55R17 A90 T91 T95 130 KOV NoE X99
e2*2007/46*0623*.. 55-96 215/50R17 A12 T91 T95 130 S05
55-96 225/45R17 A12 T91 T94 130
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

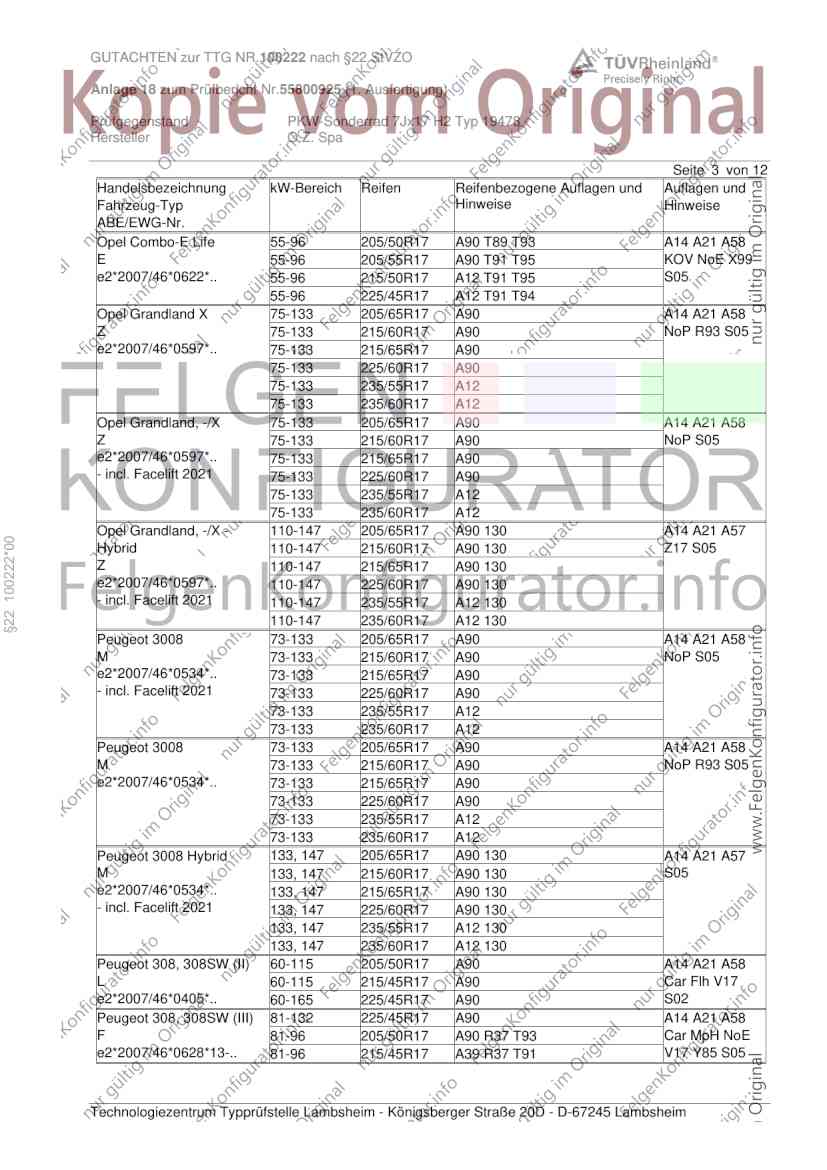

GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Combo-E Life 55-96 205/50R17 A90 T89 T93 A14 A21 A58
E 55-96 205/55R17 A90 T91 T95 KOV NoE X99
e2*2007/46*0622*.. 55-96 215/50R17 A12 T91 T95 S05
55-96 225/45R17 A12 T91 T94
Opel Grandland X 75-133 205/65R17 A90 A14 A21 A58
Z 75-133 215/60R17 A90 NoP R93 S05
e2*2007/46*0597*.. 75-133 215/65R17 A90
75-133 225/60R17 A90
75-133 235/55R17 A12
75-133 235/60R17 A12
Opel Grandland, -/X 75-133 205/65R17 A90 A14 A21 A58
Z 75-133 215/60R17 A90 NoP S05
e2*2007/46*0597*.. 75-133 215/65R17 A90
- incl. Facelift 2021 75-133 225/60R17 A90
75-133 235/55R17 A12
75-133 235/60R17 A12
Opel Grandland, -/X - 110-147 205/65R17 A90 130 A14 A21 A57
§22 100222*00
Hybrid 110-147 215/60R17 A90 130 Z17 S05
Z 110-147 215/65R17 A90 130
e2*2007/46*0597*.. 110-147 225/60R17 A90 130
- incl. Facelift 2021 110-147 235/55R17 A12 130
110-147 235/60R17 A12 130
Peugeot 3008 73-133 205/65R17 A90 A14 A21 A58
M 73-133 215/60R17 A90 NoP S05
e2*2007/46*0534*.. 73-133 215/65R17 A90
- incl. Facelift 2021 73-133 225/60R17 A90
73-133 235/55R17 A12
73-133 235/60R17 A12
Peugeot 3008 73-133 205/65R17 A90 A14 A21 A58
M 73-133 215/60R17 A90 NoP R93 S05
e2*2007/46*0534*.. 73-133 215/65R17 A90
73-133 225/60R17 A90
73-133 235/55R17 A12
73-133 235/60R17 A12
Peugeot 3008 Hybrid 133, 147 205/65R17 A90 130 A14 A21 A57
M 133, 147 215/60R17 A90 130 S05
e2*2007/46*0534*.. 133, 147 215/65R17 A90 130
- incl. Facelift 2021 133, 147 225/60R17 A90 130
133, 147 235/55R17 A12 130
133, 147 235/60R17 A12 130
Peugeot 308, 308SW (II) 60-115 205/50R17 A90 A14 A21 A58
L 60-115 215/45R17 A90 Car Flh V17
e2*2007/46*0405*.. 60-165 225/45R17 A90 S02
Peugeot 308, 308SW (III) 81-132 225/45R17 A90 A14 A21 A58
F 81-96 205/50R17 A90 R37 T93 Car MpH NoE
e2*2007/46*0628*13-.. 81-96 215/45R17 A39 R37 T91 V17 Y85 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

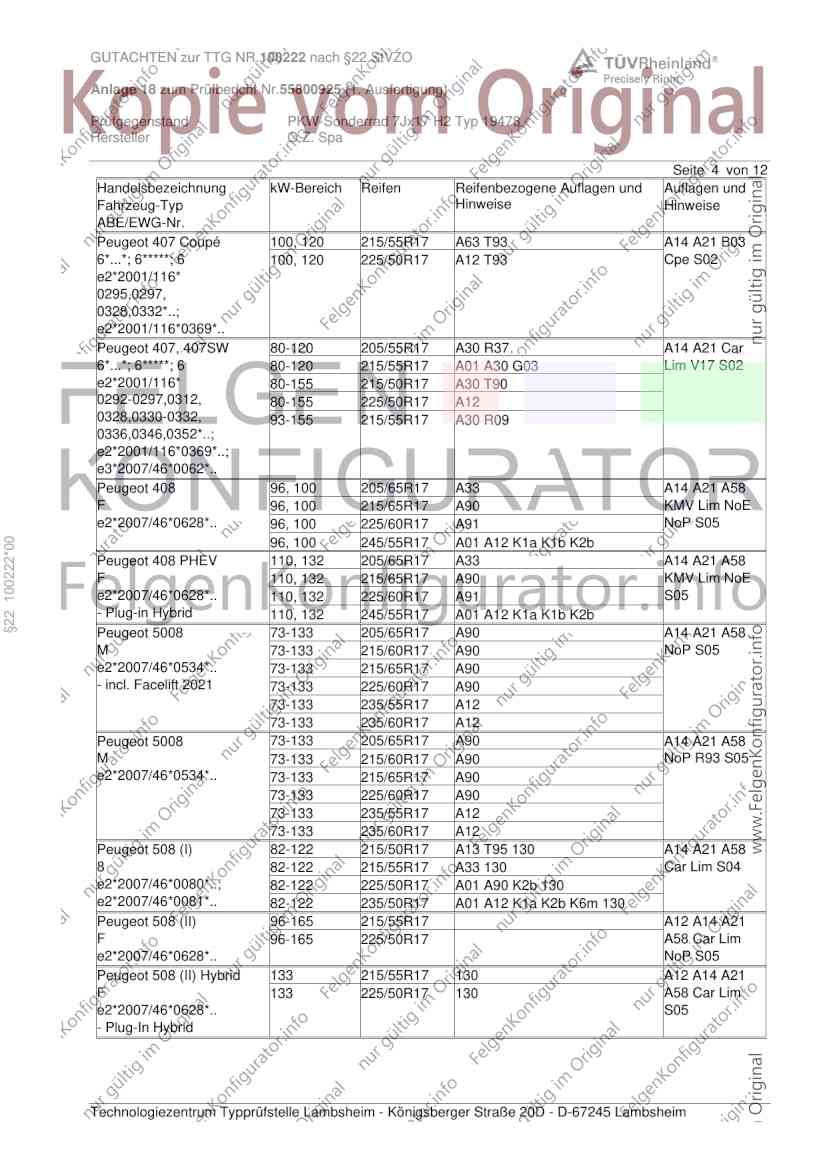

GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 407 Coupé 100, 120 215/55R17 A63 T93 A14 A21 B03
6*...*; 6*****; 6 100, 120 225/50R17 A12 T93 Cpe S02
e2*2001/116*
0295,0297,
0328,0332*..;
e2*2001/116*0369*..
Peugeot 407, 407SW 80-120 205/55R17 A30 R37 A14 A21 Car
6*...*; 6*****; 6 80-120 215/55R17 A01 A30 G03 Lim V17 S02
e2*2001/116* 80-155 215/50R17 A30 T90
0292-0297,0312, 80-155 225/50R17 A12
0328,0330-0332, 93-155 215/55R17 A30 R09
0336,0346,0352*..;
e2*2001/116*0369*..;
e3*2007/46*0062*..
Peugeot 408 96, 100 205/65R17 A33 A14 A21 A58
F 96, 100 215/65R17 A90 KMV Lim NoE
e2*2007/46*0628*.. 96, 100 225/60R17 A91 NoP S05
96, 100 245/55R17 A01 A12 K1a K1b K2b
§22 100222*00
Peugeot 408 PHEV 110, 132 205/65R17 A33 A14 A21 A58
F 110, 132 215/65R17 A90 KMV Lim NoE
e2*2007/46*0628*.. 110, 132 225/60R17 A91 S05
- Plug-in Hybrid 110, 132 245/55R17 A01 A12 K1a K1b K2b
Peugeot 5008 73-133 205/65R17 A90 A14 A21 A58
M 73-133 215/60R17 A90 NoP S05
e2*2007/46*0534*.. 73-133 215/65R17 A90
- incl. Facelift 2021 73-133 225/60R17 A90
73-133 235/55R17 A12
73-133 235/60R17 A12
Peugeot 5008 73-133 205/65R17 A90 A14 A21 A58
M 73-133 215/60R17 A90 NoP R93 S05
e2*2007/46*0534*.. 73-133 215/65R17 A90
73-133 225/60R17 A90
73-133 235/55R17 A12
73-133 235/60R17 A12
Peugeot 508 (I) 82-122 215/50R17 A13 T95 130 A14 A21 A58
8 82-122 215/55R17 A33 130 Car Lim S04
e2*2007/46*0080*..; 82-122 225/50R17 A01 A90 K2b 130
e2*2007/46*0081*.. 82-122 235/50R17 A01 A12 K1a K2b K6m 130
Peugeot 508 (II) 96-165 215/55R17 A12 A14 A21
F 96-165 225/50R17 A58 Car Lim
e2*2007/46*0628*.. NoP S05
Peugeot 508 (II) Hybrid 133 215/55R17 130 A12 A14 A21
F 133 225/50R17 130 A58 Car Lim
e2*2007/46*0628*.. S05
- Plug-In Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

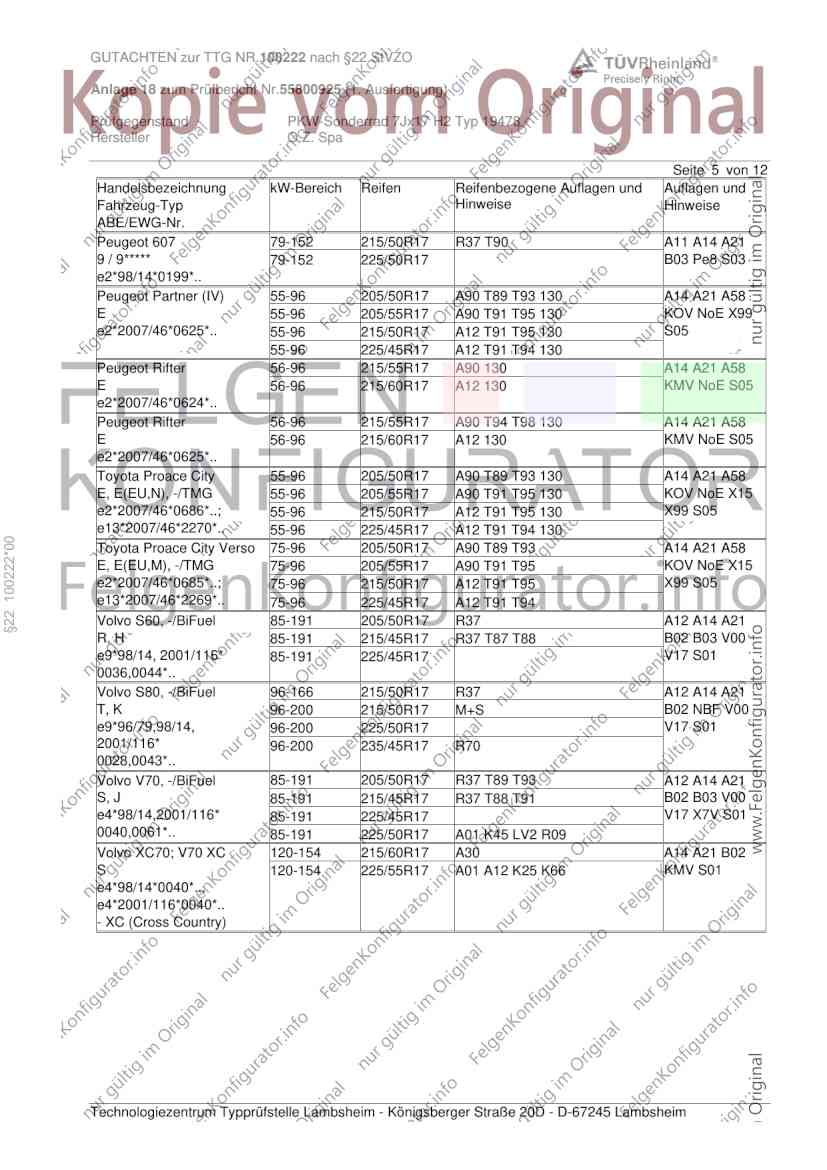

GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 607 79-152 215/50R17 R37 T90 A11 A14 A21
9 / 9***** 79-152 225/50R17 B03 Pe8 S03
e2*98/14*0199*..
Peugeot Partner (IV) 55-96 205/50R17 A90 T89 T93 130 A14 A21 A58
E 55-96 205/55R17 A90 T91 T95 130 KOV NoE X99
e2*2007/46*0625*.. 55-96 215/50R17 A12 T91 T95 130 S05
55-96 225/45R17 A12 T91 T94 130
Peugeot Rifter 56-96 215/55R17 A90 130 A14 A21 A58
E 56-96 215/60R17 A12 130 KMV NoE S05
e2*2007/46*0624*..
Peugeot Rifter 56-96 215/55R17 A90 T94 T98 130 A14 A21 A58
E 56-96 215/60R17 A12 130 KMV NoE S05
e2*2007/46*0625*..
Toyota Proace City 55-96 205/50R17 A90 T89 T93 130 A14 A21 A58
E, E(EU,N), -/TMG 55-96 205/55R17 A90 T91 T95 130 KOV NoE X15
e2*2007/46*0686*..; 55-96 215/50R17 A12 T91 T95 130 X99 S05
e13*2007/46*2270*.. 55-96 225/45R17 A12 T91 T94 130
§22 100222*00
Toyota Proace City Verso 75-96 205/50R17 A90 T89 T93 A14 A21 A58
E, E(EU,M), -/TMG 75-96 205/55R17 A90 T91 T95 KOV NoE X15
e2*2007/46*0685*..; 75-96 215/50R17 A12 T91 T95 X99 S05
e13*2007/46*2269*.. 75-96 225/45R17 A12 T91 T94
Volvo S60, -/BiFuel 85-191 205/50R17 R37 A12 A14 A21
R, H 85-191 215/45R17 R37 T87 T88 B02 B03 V00
e9*98/14, 2001/116* 85-191 225/45R17 V17 S01
0036,0044*..
Volvo S80, -/BiFuel 96-166 215/50R17 R37 A12 A14 A21
T, K 96-200 215/50R17 M+S B02 NBF V00
e9*96/79,98/14, 96-200 225/50R17 V17 S01
2001/116* 96-200 235/45R17 R70
0028,0043*..
Volvo V70, -/BiFuel 85-191 205/50R17 R37 T89 T93 A12 A14 A21
S, J 85-191 215/45R17 R37 T88 T91 B02 B03 V00
e4*98/14,2001/116* 85-191 225/45R17 V17 X7V S01
0040,0061*.. 85-191 225/50R17 A01 K45 LV2 R09
Volvo XC70; V70 XC 120-154 215/60R17 A30 A14 A21 B02
S 120-154 225/55R17 A01 A12 K25 K66 KMV S01
e4*98/14*0040*..,
e4*2001/116*0040*..
- XC (Cross Country)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

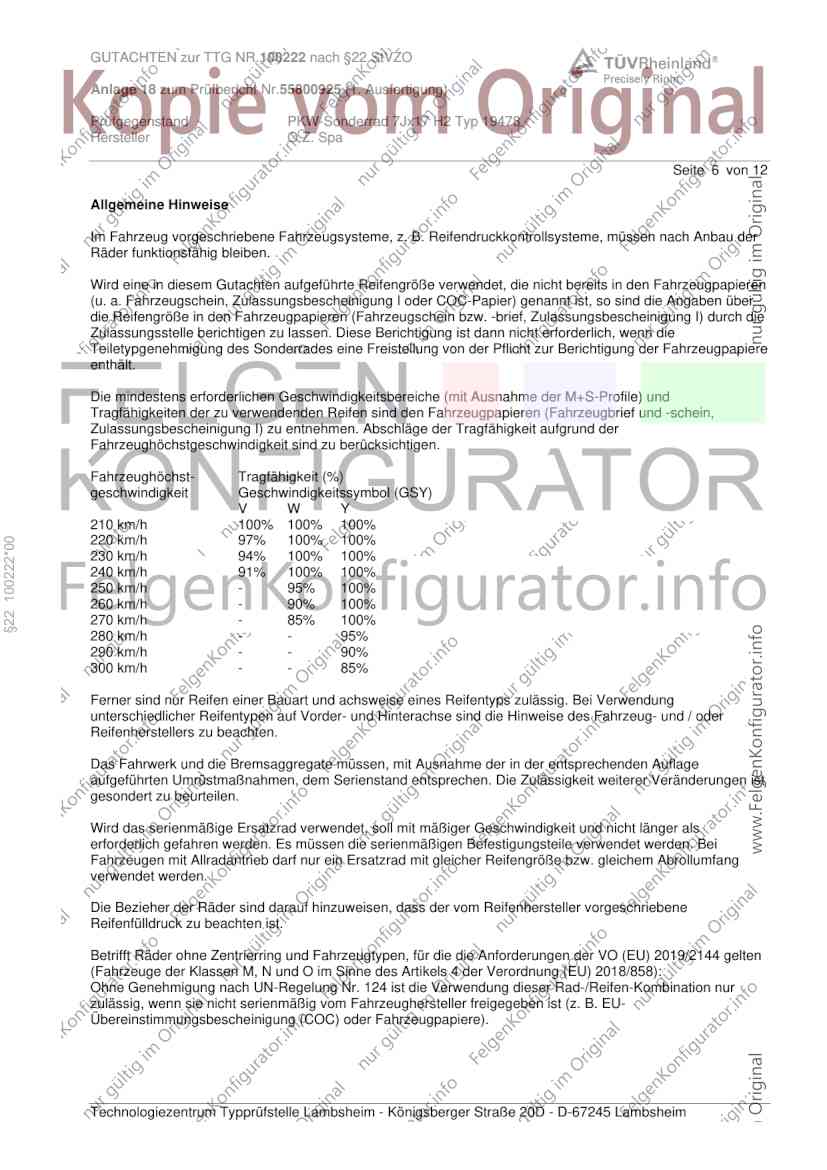

GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 6 von 12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 100222*00
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa

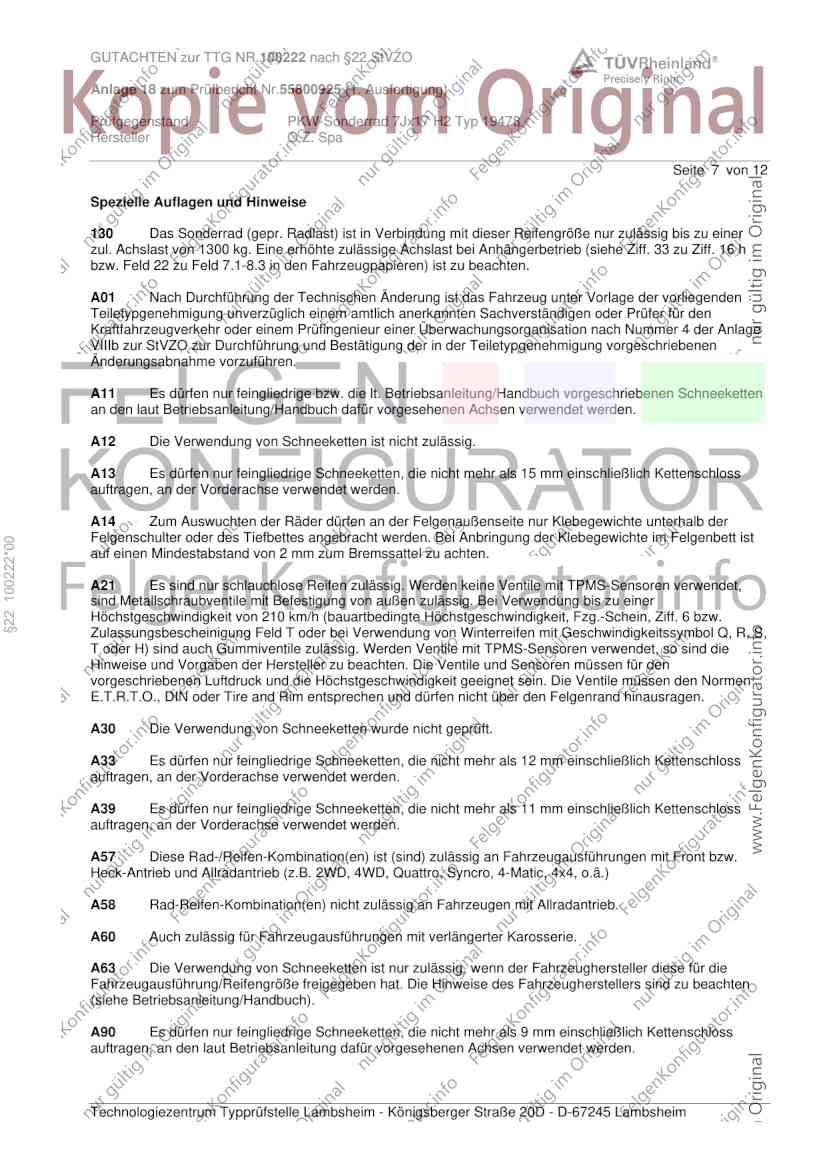

Seite 7 von 12
Spezielle Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
§22 100222*00
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten
(siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa

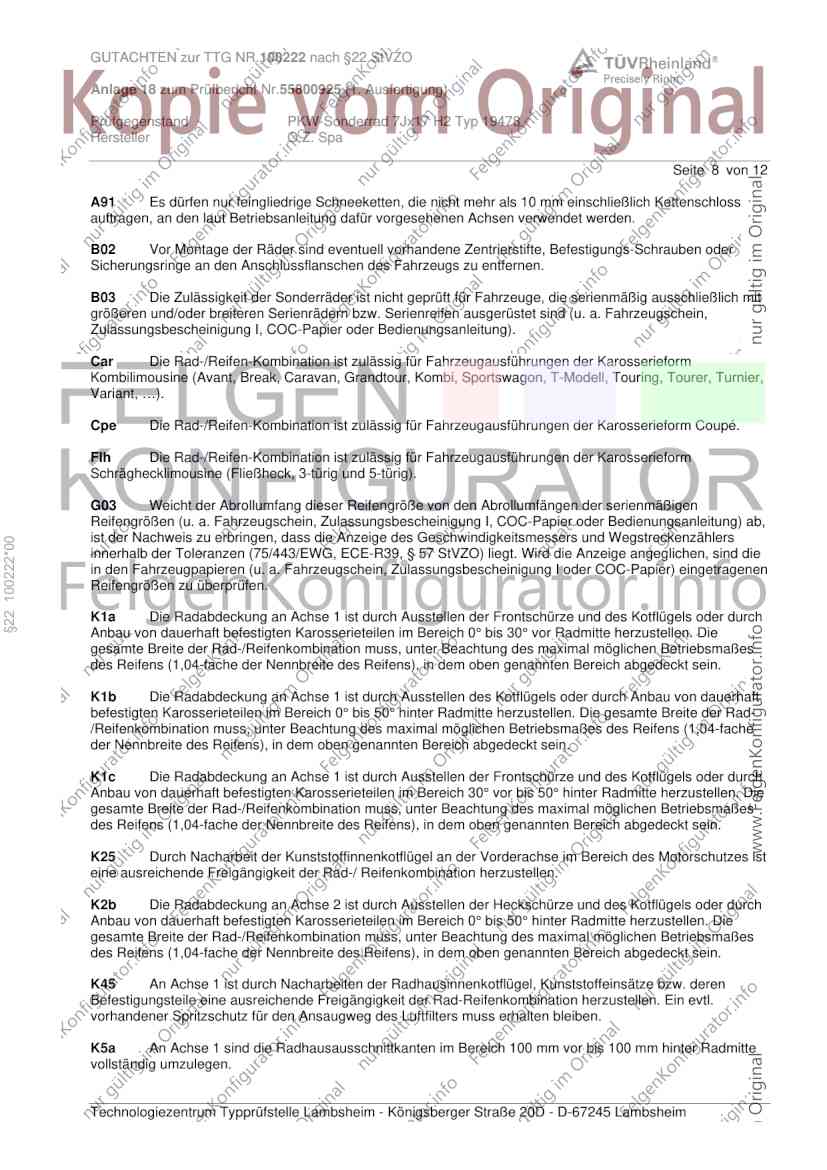

Seite 8 von 12
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
§22 100222*00
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa

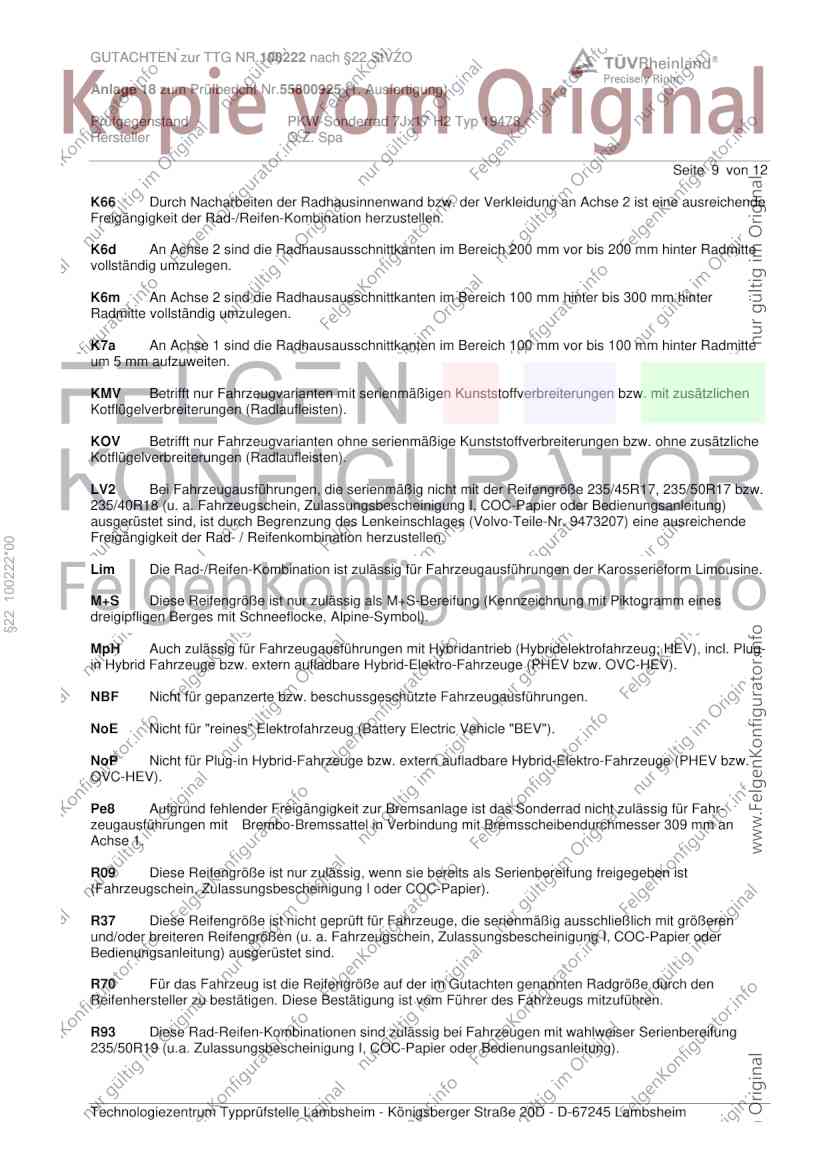

Seite 9 von 12
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausreichende
Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
LV2 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 235/45R17, 235/50R17 bzw.
235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung)
ausgerüstet sind, ist durch Begrenzung des Lenkeinschlages (Volvo-Teile-Nr. 9473207) eine ausreichende
Freigängigkeit der Rad- / Reifenkombination herzustellen.
§22 100222*00
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Pe8 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 309 mm an
Achse 1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R93 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit wahlweiser Serienbereifung
235/50R19 (u.a. Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa

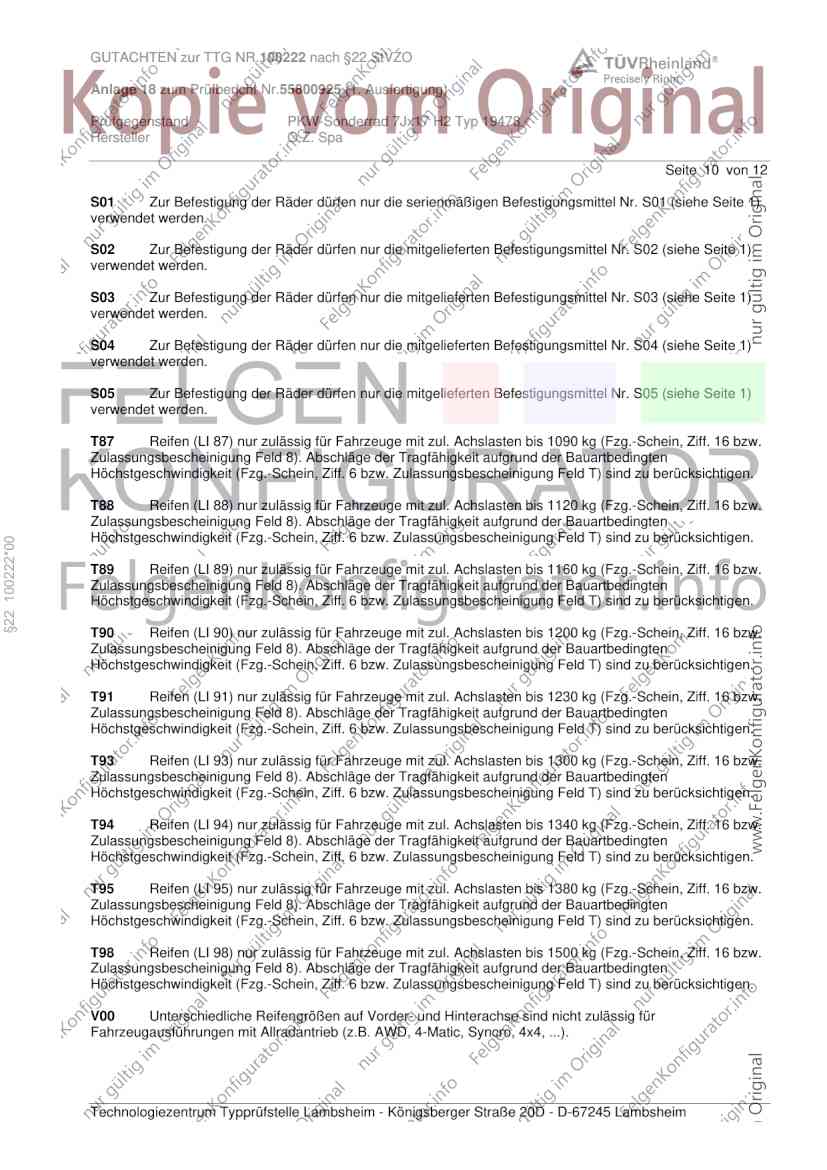

Seite 10 von 12
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 100222*00
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa

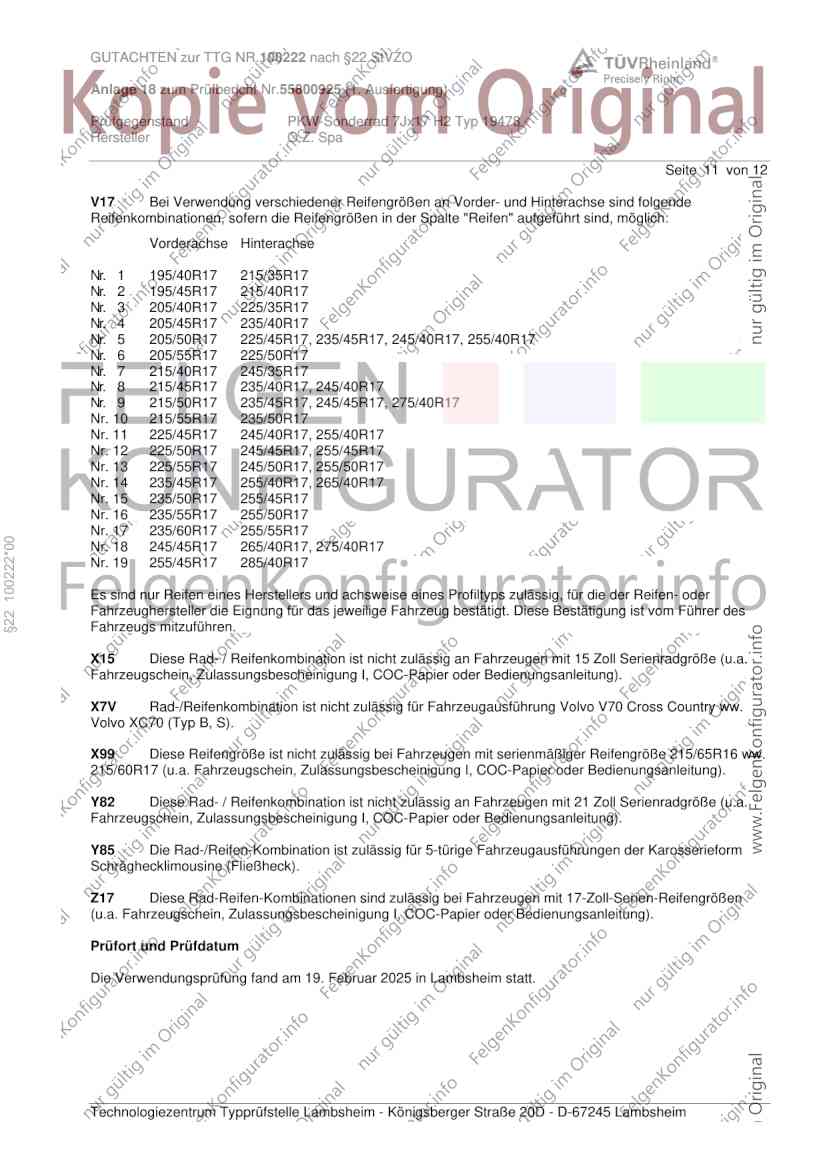

Seite 11 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
§22 100222*00
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X15 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 15 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
X99 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/65R16 ww.
215/60R17 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y82 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 21 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. Februar 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. Februar 2025
Pohl 00441947.DOCX
§22 100222*00
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
