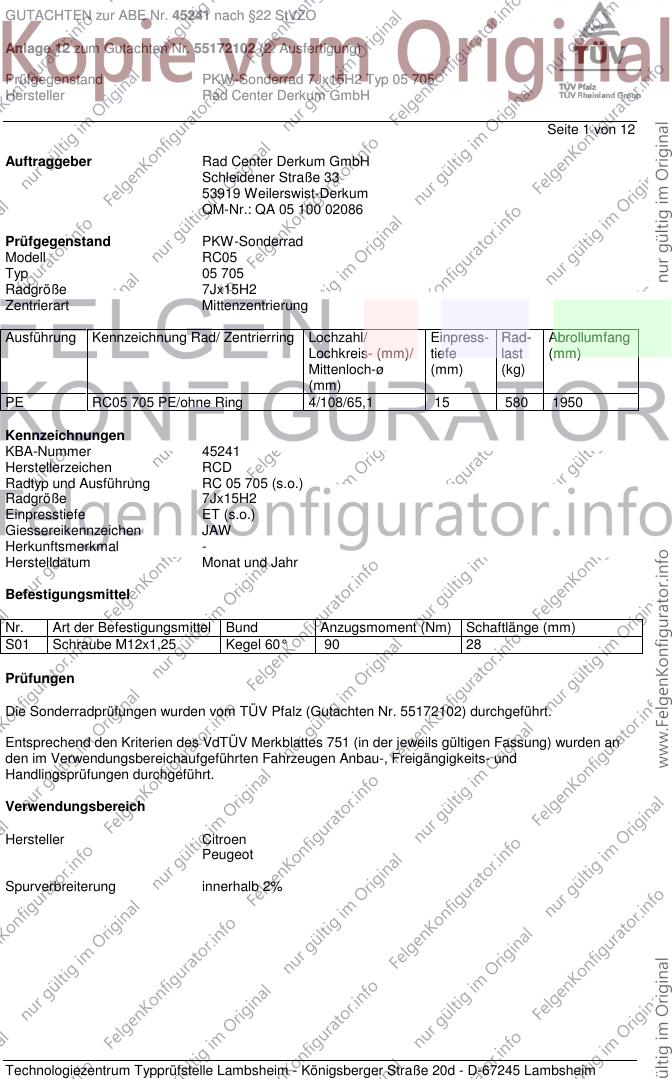

GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55172102 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH
Seite 1 von 12
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 33
53919 Weilerswist-Derkum
QM-Nr.: QA 05 100 02086
Prüfgegenstand PKW-Sonderrad
Modell RC05
Typ 05 705
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PE RC05 705 PE/ohne Ring 4/108/65,1 15 580 1950
Kennzeichnungen
KBA-Nummer 45241
Herstellerzeichen RCD
Radtyp und Ausführung RC 05 705 (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55172102) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55172102 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citr. Xsara Picasso 65-100 185/65R15 K45 K46 M10 T88 A01 A02 A04
C***** 65-100 195/60R15 K45 K66 A05 A08 A09
e2*98/14*0153*.. A12 A14 A23
S01
Citroen Berlingo 48-66 185/60R15 K66 M11 Z14 A01 A02 A04
G*...* 48-80 185/65R15 G03 K66 M10 A05 A08 A09
e2*2001/116* A12 A14 A23
0275-0278, A58 S01
0321,0338*..
Citroen Berlingo 44-66 185/55R15 K66 M14 T82 T85 T86 A01 A02 A04
M59, -GN, -GL 44-66 185/60R15 G01 K66 M11 R50 T84 T88 A05 A08 A09
L080, L159, L161 A12 A14 A23
A58 S01
Citroen C2 44,50,54 185/55R15 K42 K49 K50 M14 A01 A02 A04
J*...* 44,50,54 195/50R15 K42 K49 K50 A05 A08 A09
e2*2001/116* A12 A14 A23
0283-0286,0316*.. C24 S01
Citroen C2 50-80 185/55R15 K42 K49 K50 M14 A01 A02 A04
J*...* 50-80 195/50R15 K42 K49 K50 A05 A08 A09
e2*2001/116* 50-80 215/45R15 K42 K44 K49 K50 A12 A14 A23
0284-0286, C25 V15 S01
0316,0344*..
Citroen C3 49-80 185/60R15 K42 K49 K50 K56 M11 A01 A02 A04
F*...* 49-80 195/50R15 K42 K49 K50 K56 A05 A08 A09
e2*98/14,2001/116* 49-80 195/55R15 K42 K44 K49 K50 K56 A12 A14 A23
0257-0259,0261, 49-80 205/50R15 K42 K44 K49 K50 K56 C35 V15 S01
0289,0317,0318,
0329*..
Citroen C3 44-54 185/55R15 K49 K50 K56 M14 A01 A02 A04
F*...* 44-54 185/60R15 G01 K42 K49 K50 K56 M11 A05 A08 A09
e2*98/14,2001/116 44-54 195/50R15 K25 K42 K49 K50 K56 A12 A14 A23
*0256,0257,0259, C34 S01
0317*..
Citroen C3 Pluriel 50,54,80 185/65R15 K42 K49 K50 M10 A01 A02 A04
H***** 50,54,80 195/60R15 K42 K49 K50 A05 A08 A09
e2*2001/116*0266*.. 50,54,80 205/55R15 K42 K44 K49 K50 K56 A12 A14 A23
B03 Cbo S01
Citroen C4 65-80 195/65R15 A33 K42 K56 A01 A02 A04
L***** 65-80 205/60R15 A12 K42 K56 A05 A08 A09
e2*2001/116*0302*.. 65-80 215/60R15 A12 K42 K44 K50 K56 A14 A23 B03
Cpe Lim RDK
S01
Citroen C5 66-103 195/65R15 Lim R37 A02 A04 A05
D*...* 66-103 205/60R15 Lim R37 A08 A09 A12
e2*98/14* 66-103 205/65R15 Car Lim R09 A14 A23 B03
0215 bis 0221, 66-103 215/60R15 A01 B27 Car K45 Lim RDK V15 S01
0249*.. 66-103 225/55R15 A01 B27 K45 K50 Lim
66-103 225/55R15 A01 B27 Car K45
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55172102 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Xantia 110-111,6 195/55R15 M+S R09 A02 A04 A05
X1 110-111,6 205/55R15 A08 A09 A12
G411 50-89 195/55R15 A14 A23 B02
50-89 205/50R15 S01
50-89 205/55R15
80,108 185/65R15 M+S M10 R09
80,108 205/60R15
97,4 185/65R15 M10 R09
97,4 195/60R15
97,4 205/55R15
Citroen Xantia 110-111,6 195/55R15 K49 M+S R09 A01 A02 A04
X1.., X1../A, X2...* 110-111,6 205/55R15 K49 A05 A08 A09
e2*93/81,98/14 * 50-74 185/65R15 M10 R09 A12 A14 A23
0001-70,0116-125, 50-74 195/55R15 K49 B02 K42 Lim
131,154,180,191*.. 50-74 205/50R15 K49 S01
50-74 205/55R15 K49
80,108 185/65R15 M+S M10 R09
80-140 205/60R15 K49
81-97,4 185/65R15 M10 R09
81-97,4 195/55R15 K49
81-97,4 205/50R15 K49
81-97,4 205/55R15 K49
Citroen Xantia 140 205/60R15 A01 K42 K49 A02 A04 A05
X1.., X1../A, X2...* 55-74 185/65R15 M10 R09 A08 A09 A12
e2*93/81,98/14 * 55-74 195/60R15 A01 K49 R37 Z15 A14 A23 B02
0001-70,0116-125, 55-74 205/55R15 A01 K42 K49 R37 Car S01
131,154,180,191*.. 55-74 205/60R15 A01 K42 K49 Z15
80-140 205/60R15 A01 K42 K49
81-97,4 185/65R15 M10 R09
81-97,4 195/60R15 A01 K49 R37
81-97,4 205/55R15 A01 K42 K49 R37
Citroen Xsara 42-120 195/55R15 Cpe K56 K66 L02 Lim A01 A02 A04
N*...* 42-120 195/55R15 Car K15 K56 K66 L02 A05 A08 A09
e2*93/81, 98/14* 42-81 185/55R15 Car Cpe K66 Lim M14 R37 A12 A14 A23
0104-0113, 42-81 195/50R15 Car Cpe K56 K66 L02 Lim R37 S01
0115,0175,0189*..
Citroen Xsara 50-100 195/55R15 Cpe Lim A01 A02 A04
N*...* 50-100 195/55R15 Car K15 A05 A08 A09
e2*98/14,2001/116* A12 A14 A23
0110,0128, 0189, K56 K66 L02
0232-0236, 0268*.. S01
Citroen ZX 110-120 195/55R15 K42 K46 A01 A02 A04
N2, N2.. 110-120 205/50R15 K42 K46 A05 A08 A09
F834, 42-98 185/55R15 G13 K42 K46 M14 T81 T82 A12 A14 A23
e2*93/81*0074-80, 42-98 195/50R15 G13 K42 K46 B02 Car Flh
82-83,89-0100*.. 42-98 205/45R15 K42 K46 T79 T81 S01
42-98 215/45R15 G13 K42 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55172102 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peug. 307 Break/SW 50-103 195/65R15 K46 K56 M+S A01 A02 A04
3*...* 50-80 195/65R15 K46 K56 A05 A08 A09
e2*98/14,2001/116* 50-80 205/60R15 K46 K49 K50 K56 A12 A14 A23
0235,0242-245,0251, B03 B83 Car
0252,0287-288,0299, S01
0301,0313,0333*..
Peugeot 1007 50,54 185/55R15 K46 K56 R37 R70 A01 A02 A04
K***** 50-80 185/60R15 K46 K56 R70 A05 A08 A09
e2*2001/116*0300*.. 50-80 195/55R15 K42 K46 K49 K50 K56 A12 A14 A23
50-80 205/50R15 K42 K46 K49 K50 K56 S01
50-80 205/55R15 K42 K46 K49 K50 K56
Peugeot 205 31-94 185/55R15 G03 K41 K42 K49 K50 K56 M14 A01 A02 A04
20., 20****, 741. 31-94 195/45R15 K41 K42 K49 K50 K56 A05 A08 A09
D091,/1/2/3, A12 A14 A23
D390,/1/2; Cbo Flh L02
E174,/1/2; S01
e2*93/81*0205*..
Peugeot 206 40-66 185/55R15 Flh K42 K49 K50 M14 R37 A01 A02 A04
2*...* 40-66 195/50R15 Flh K42 K44 K49 K50 R37 A05 A08 A09
e2*93/81,98/14, 40-80 195/55R15 Flh G09 K42 K44 K49 K50 A12 A14 A23
2001/116* 55-100 185/55R15 Cbo Flh K42 K49 K50 M14 P26 B03 K56 S01
0085,0168- 0174, R37
0212,0237-239,0250, 55-100 195/50R15 Cbo Flh K42 K44 K49 K50 P26
0291,0310,0311*.. R37
55-100 195/55R15 Cbo Flh K42 K44 K49 K50 P26
X22
Peugeot 206 RC 130 195/55R15 K42 K49 A01 A02 A04
2*RFK* A05 A08 A09
e2*2001/116*0269*.. A12 A14 A23
B03 Flh S01
Peugeot 206 SW 44-80 185/55R15 K42 R37 A01 A02 A04
2*...* 44-80 195/50R15 K42 R37 A05 A08 A09
e2*98/14,2001/116* 44-80 195/55R15 G09 K42 A12 A14 A23
0174,0212,0237-239, 55-100 195/55R15 K42 X22 Car K49 S01
0250,291,310-311*..
Peugeot 306 43-81 185/55R15 M14 T81 A01 A02 A04
7*...* 43-81 195/50R15 A05 A08 A09
e2*93/81,98/14* 43-81 195/55R15 X40 A12 A14 A23
0081,86,144-152, 43-81 195/55R15 R09 K42 K46 K56
167,190,240-241*.. 43-81 205/45R15 T81 S01
97,4-120 195/55R15
Peugeot 306 110-120 185/55R15 M+S M14 A01 A02 A04
7A/7 110-120 195/55R15 A05 A08 A09
G264 44-89 185/55R15 M14 T81 A12 A14 A23
44-89 195/50R15 K42 K46 K56
44-89 205/45R15 T81 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55172102 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 306 Cabrio 65-89 185/55R15 M14 T81 A01 A02 A04
7D 65-89 195/50R15 A05 A08 A09
G720 65-89 205/45R15 T81 A12 A14 A23
K42 K46 K56
S01
Peugeot 307 50-103 195/65R15 K46 K50 K56 M+S A01 A02 A04
3*...* 50-80 195/65R15 K46 K50 K56 A05 A08 A09
e2*98/14,2001/116* 50-80 205/60R15 K46 K49 K50 K56 A12 A14 A23
0235,0242-245,0251, B03 B83 Flh
0252,0287-0288, S01
0290,0299,0301,
0313,0333*..
Peugeot 307 CC 80-103 195/65R15 K46 K50 K56 M+S A01 A02 A04
3*...* A05 A08 A09
e2*98/14,2001/116* A12 A14 A23
0235,0243-244,0290, B03 B83 Cbo
0313*.. S01
- Cabrio/Coupé
Peugeot 309 40-108 185/55R15 K41 K42 K56 L02 R09 A01 A02 A04
3A,/10A, 3C/10C 40-108 195/50R15 K41 K42 K56 L02 A05 A08 A09
E042,-/1, E452,-/1 40-108 195/55R15 K41 K42 K56 L02 R09 A12 A14 A23
40-93,5 195/45R15 K41 K42 K56 L02 R37 S01
40-93,5 205/45R15 K41 K42 K56 L02
Peugeot 405 47-116 195/50R15 K41 K42 K49 R37 T82 T83 A01 A02 A04
15B, 4B, 15E, 4E 47-116 195/55R15 K41 K42 K49 A05 A08 A09
E666, /1,/2, 47-116 205/50R15 K41 K42 K49 A12 A14 A23
E815, /1,/2 Car Lim S01
Peugeot 406 55-108 195/65R15 116 R37 A02 A04 A05
8*...* 55-152 185/65R15 116 A01 M+S M10 T88 T92 Z24 A08 A09 A12
e2*93/81,98/14* 55-152 195/65R15 116 A01 M+S Z24 A14 A23 B03
0073,0087-92,0101, 55-152 205/60R15 116 T90 T91 Car Lim S01
0188,0222,0223,
0264*..
Peugeot 406 55-97,4 185/65R15 116 A01 M+S M10 T88 T92 Z24 A02 A04 A05
8*...* 55-97,4 195/65R15 116 R37 A08 A09 A12
e2*93/81, 98/14* 55-97,4 205/60R15 116 T90 T91 A14 A23 B03
0023-29,0155*.. Car Lim S01
Peugeot 406 Coupé 97-116 185/65R15 A01 M+S M10 T87 T88 T92 Z24 A02 A04 A05
8*...* 97-116 195/65R15 A01 M+S Z24 A08 A09 A12
e2*93/81*,98/14* 97-116 205/60R15 A14 A23 B03
0025,0088,0089, Cpe Pe7 S01
0091,0098,0223*..
Peugeot Partner 44-66 185/55R15 K66 M14 T82 T85 T86 A01 A02 A04
M59, -GL, -GN 44-66 185/60R15 G01 K66 M11 R50 T84 T88 A05 A08 A09
L083, L162, L163 A12 A14 A23
A58 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55172102 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot Partner 48-66 185/60R15 K66 M11 Z14 A01 A02 A04
G*...* 48-80 185/65R15 G03 K66 M10 A05 A08 A09
e2*2001/116* A12 A14 A23
0279-0282, A58 S01
0322,0337*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A23 Es sind nur schlauchlose Reifen mit Gummiventile, die weitgehend den Normen DIN,
E.T.R.T.O oder der Tire and Rim entsprechen, zulässig. Das Ventil darf nicht über den Felgenrand
hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55172102 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

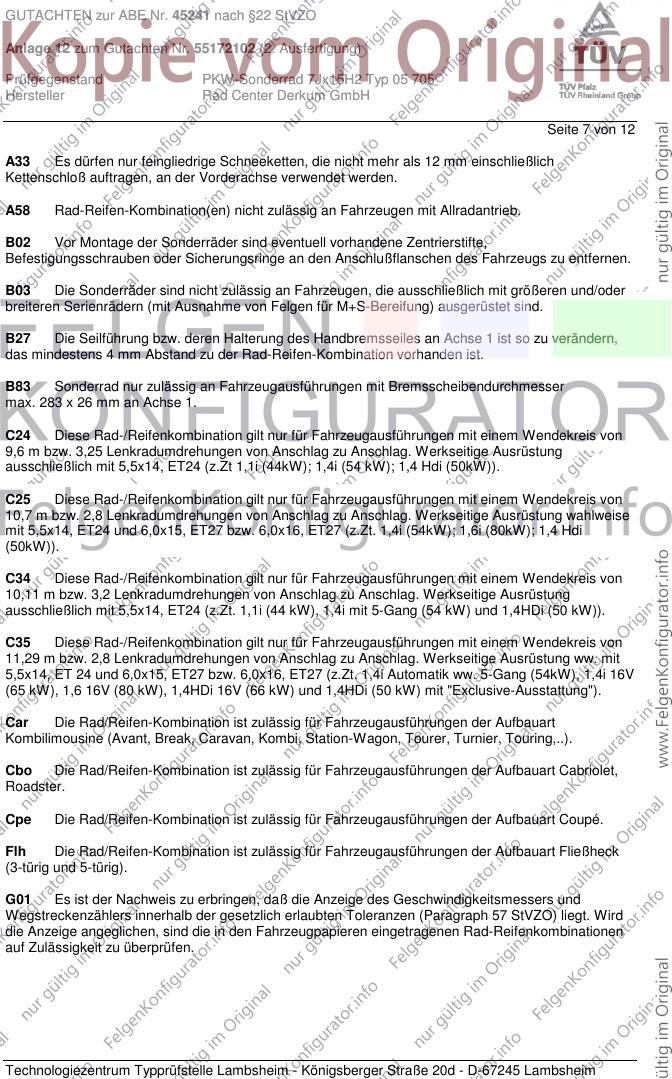

Seite 7 von 12
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B27 Die Seilführung bzw. deren Halterung des Handbremsseiles an Achse 1 ist so zu verändern,
das mindestens 4 mm Abstand zu der Rad-Reifen-Kombination vorhanden ist.
B83 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser
max. 283 x 26 mm an Achse 1.
C24 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,6 m bzw. 3,25 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt 1,1i (44kW); 1,4i (54 kW); 1,4 Hdi (50kW)).
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
C34 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,11 m bzw. 3,2 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt. 1,1i (44 kW), 1,4i mit 5-Gang (54 kW) und 1,4HDi (50 kW)).
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung ww. mit
5,5x14, ET 24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (54kW), 1,4i 16V
(65 kW), 1,6 16V (80 kW), 1,4HDi 16V (66 kW) und 1,4HDi (50 kW) mit "Exclusive-Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55172102 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

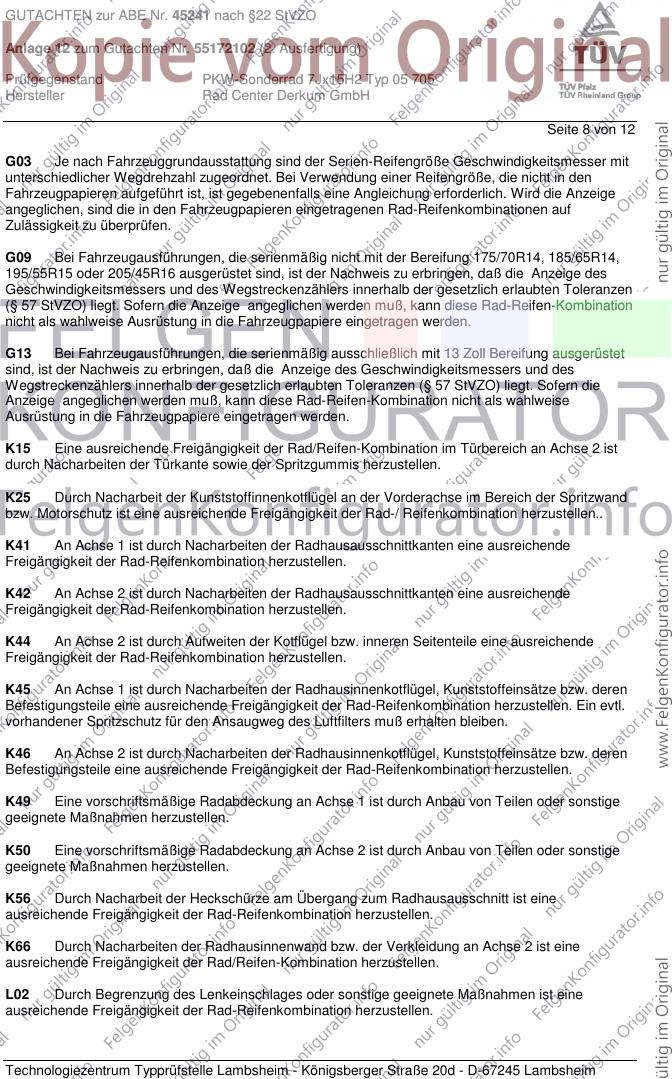

Seite 8 von 12
G03 Je nach Fahrzeuggrundausstattung sind der Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei Verwendung einer Reifengröße, die nicht in den
Fahrzeugpapieren aufgeführt ist, ist gegebenenfalls eine Angleichung erforderlich. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
G09 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Bereifung 175/70R14, 185/65R14,
195/55R15 oder 205/45R16 ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und des Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen
(§ 57 StVZO) liegt. Sofern die Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
G13 Bei Fahrzeugausführungen, die serienmäßig ausschließlich mit 13 Zoll Bereifung ausgerüstet
sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich der Spritzwand
bzw. Motorschutz ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55172102 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

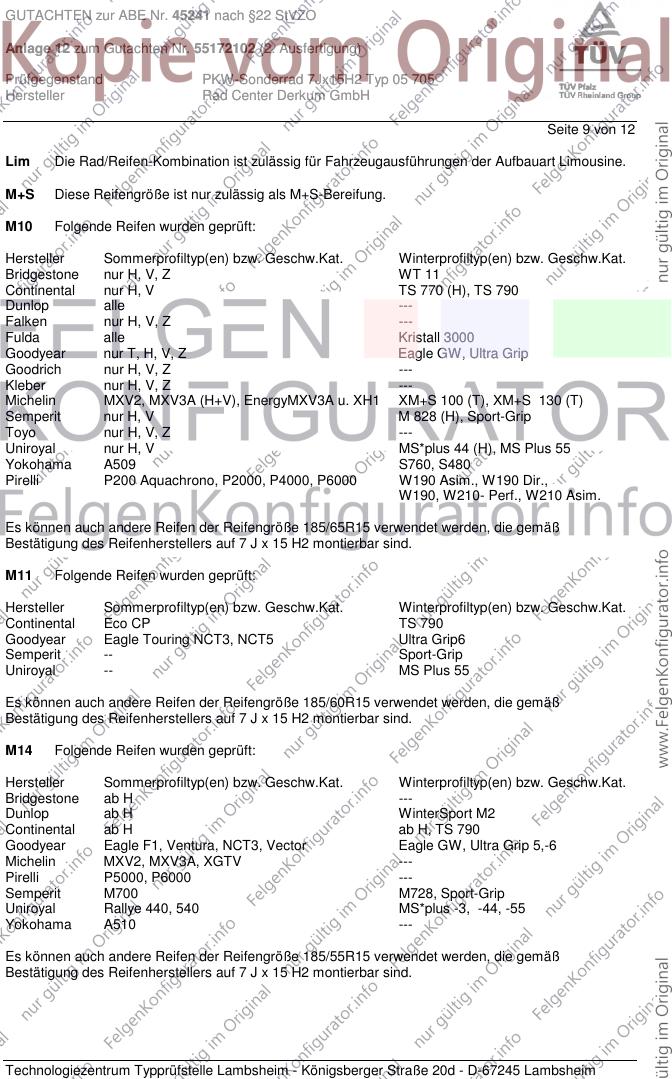

Seite 9 von 12
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M10 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone nur H, V, Z WT 11
Continental nur H, V TS 770 (H), TS 790
Dunlop alle ---
Falken nur H, V, Z ---
Fulda alle Kristall 3000
Goodyear nur T, H, V, Z Eagle GW, Ultra Grip
Goodrich nur H, V, Z ---
Kleber nur H, V, Z ---
Michelin MXV2, MXV3A (H+V), EnergyMXV3A u. XH1 XM+S 100 (T), XM+S 130 (T)
Semperit nur H, V M 828 (H), Sport-Grip
Toyo nur H, V, Z ---
Uniroyal nur H, V MS*plus 44 (H), MS Plus 55
Yokohama A509 S760, S480
Pirelli P200 Aquachrono, P2000, P4000, P6000 W190 Asim., W190 Dir.,
W190, W210- Perf., W210 Asim.
Es können auch andere Reifen der Reifengröße 185/65R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
M11 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Continental Eco CP TS 790
Goodyear Eagle Touring NCT3, NCT5 Ultra Grip6
Semperit -- Sport-Grip
Uniroyal -- MS Plus 55
Es können auch andere Reifen der Reifengröße 185/60R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
M14 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone ab H ---
Dunlop ab H WinterSport M2
Continental ab H ab H, TS 790
Goodyear Eagle F1, Ventura, NCT3, Vector Eagle GW, Ultra Grip 5,-6
Michelin MXV2, MXV3A, XGTV ---
Pirelli P5000, P6000 ---
Semperit M700 M728, Sport-Grip
Uniroyal Rallye 440, 540 MS*plus -3, -44, -55
Yokohama A510 ---
Es können auch andere Reifen der Reifengröße 185/55R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55172102 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

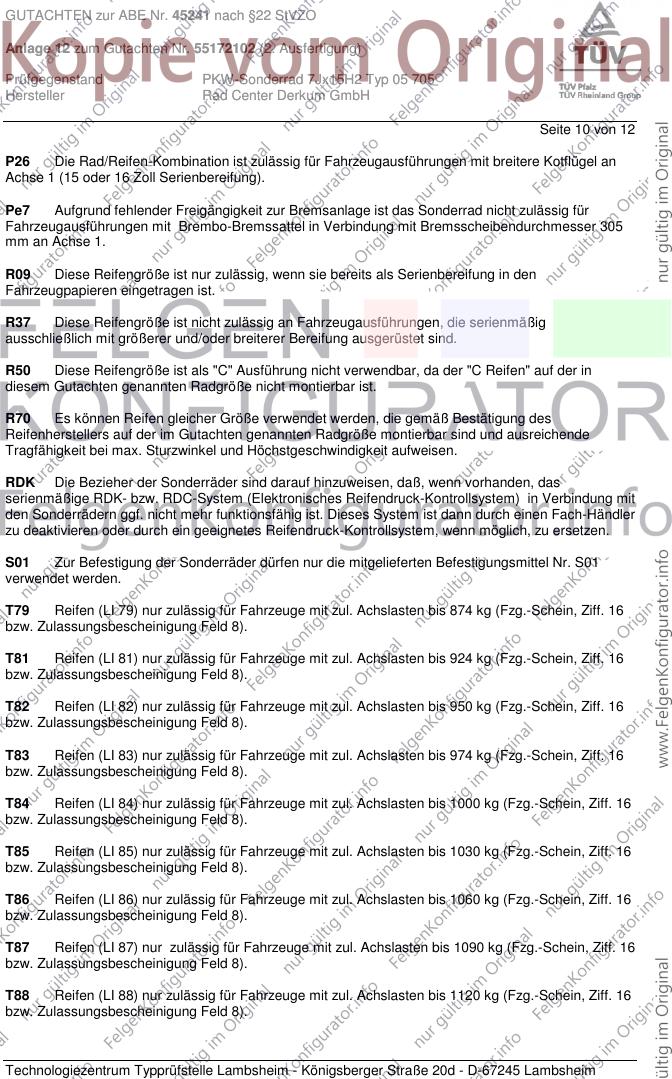

Seite 10 von 12
P26 Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit breitere Kotflügel an
Achse 1 (15 oder 16 Zoll Serienbereifung).
Pe7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 305
mm an Achse 1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55172102 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

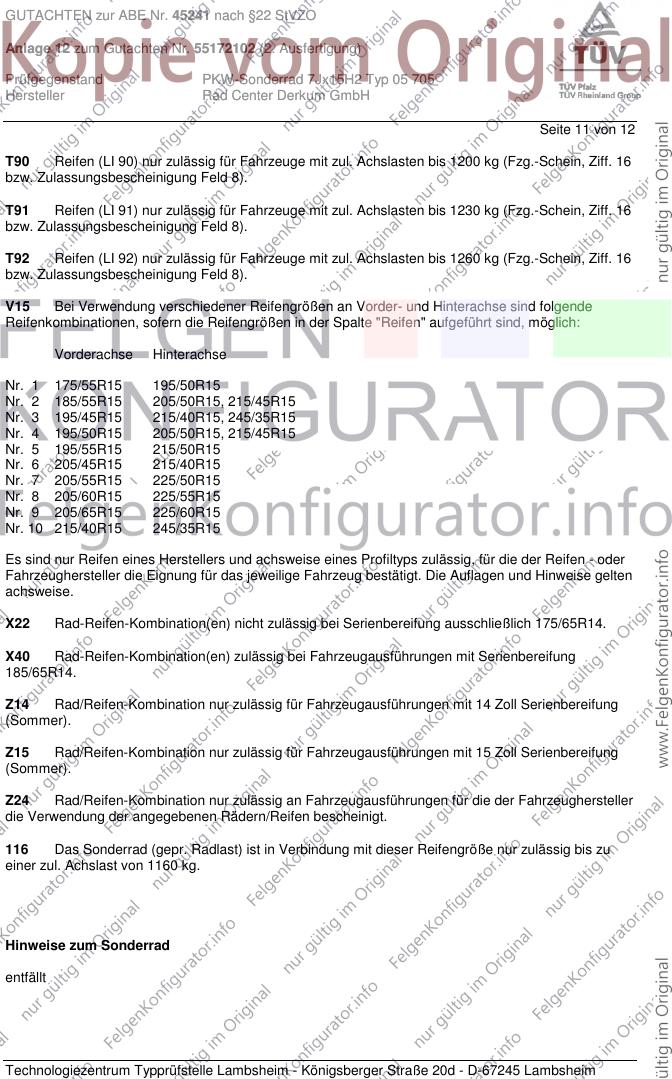

Seite 11 von 12
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 195/55R15 215/50R15
Nr. 6 205/45R15 215/40R15
Nr. 7 205/55R15 225/50R15
Nr. 8 205/60R15 225/55R15
Nr. 9 205/65R15 225/60R15
Nr. 10 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X22 Rad-Reifen-Kombination(en) nicht zulässig bei Serienbereifung ausschließlich 175/65R14.
X40 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
185/65R14.
Z14 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit 14 Zoll Serienbereifung
(Sommer).
Z15 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit 15 Zoll Serienbereifung
(Sommer).
Z24 Rad/Reifen-Kombination nur zulässig an Fahrzeugausführungen für die der Fahrzeughersteller
die Verwendung der angegebenen Rädern/Reifen bescheinigt.
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55172102 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

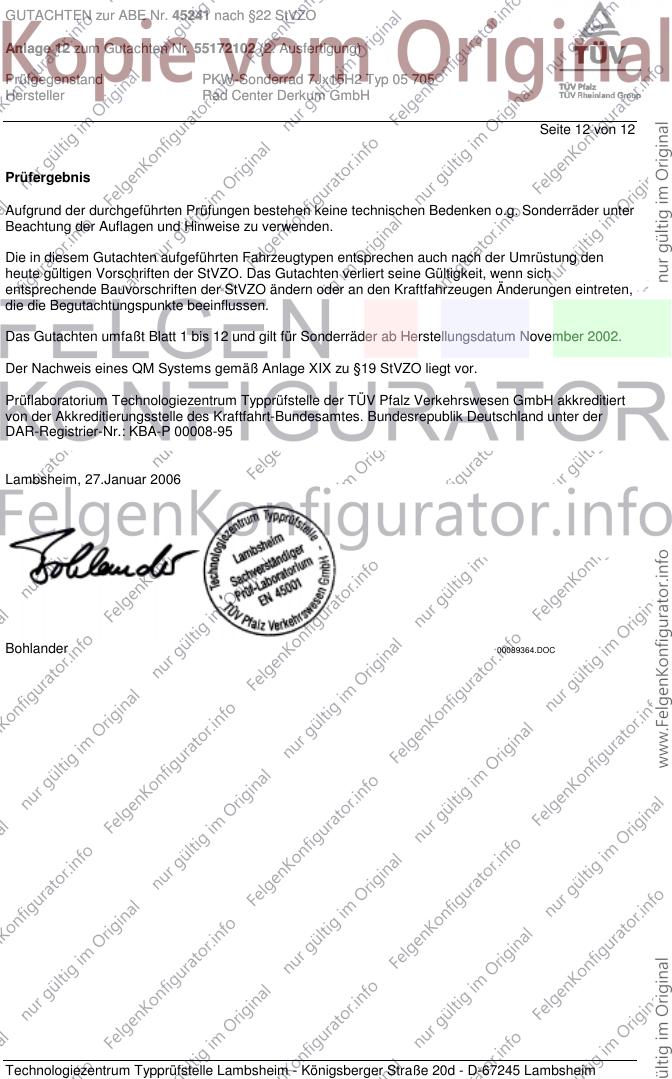

Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2002.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 27.Januar 2006
Bohlander 00089364.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
