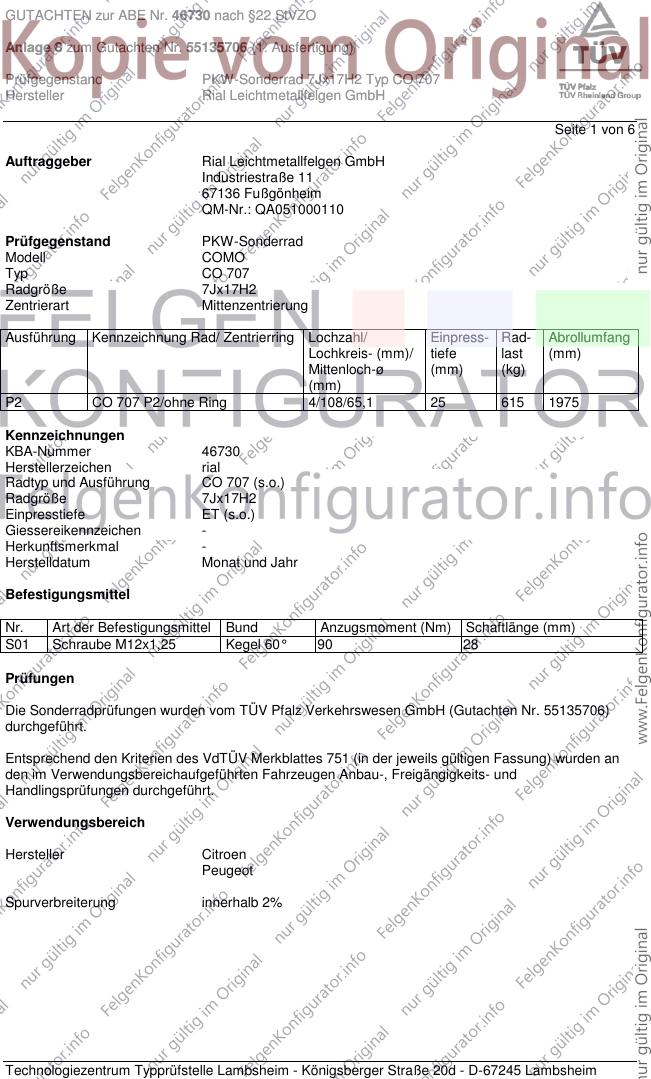

GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 6
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 707
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
P2 CO 707 P2/ohne Ring 4/108/65,1 25 615 1975
Kennzeichnungen
KBA-Nummer 46730
Herstellerzeichen rial
Radtyp und Ausführung CO 707 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55135706)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C3 49-80 205/40R17 K25 K50 K90 A01 A02 A04
F*...* A05 A08 A09
e2*98/14,2001/116* A12 A14 A21
0257-0259,0261, B48 C35 S01
0289,0317,0318,
0329*..
Citroen C3 Pluriel 50,54,80 205/45R17 B48 K25 K42 K90 A01 A02 A04
H***** A05 A08 A09
e2*2001/116*0266*.. A12 A14 A21
Cbo S01
Citroen C4 65-130 205/50R17 A01 K42 Y19 A02 A04 A05
L***** 65-130 215/45R17 Y19 A08 A09 A12
e2*2001/116*0302*.. 65-130 225/45R17 A01 K42 Y19 A14 A21 Cpe
80, 100 205/50R17 A01 K42 LK6 Y20 Lim RDK V17
80, 100 215/45R17 A01 LK6 Y20 S01
80, 100 225/45R17 A01 K42 R03 Y20
Citroen C4 Picasso 80,92 205/50R17 R37 T93 A02 A04 A05
U***** 80-103 215/50R17 T91 A08 A09 A12
e2*2001/116*0345*.. 80-103 225/45R17 T91 A14 A21 RDK
S01
Citroen C5 66-103 205/50R17 R37 T89 A01 A02 A04
D*...* 66-152 215/45R17 T87 T88 T91 A05 A08 A09
e2*98/14* 66-152 225/45R17 A12 A14 A21
0215 bis 0221, B27 Car K45
0249*.. Lim RDK S01
Citroen C5 80-152 215/45R17 K45 T87 T88 T91 A01 A02 A04
R*...* 80-152 225/45R17 K45 A05 A08 A09
e2*2001/116* A12 A14 A21
0303 bis 0308, B27 Car Lim
0315,0334,0335, RDK S01
0347*..
Peug. 307 Break/SW 50-103 205/50R17 A02 A04 A05
3*...* 50-103 215/45R17 T87 T88 A08 A09 A12
e2*98/14,2001/116* 50-103 225/45R17 A01 K49 K50 A14 A21 Car
0235,0242-245,0251, V17 S01
0252,0287-288,0299,
0301,0313,0333*..
Peugeot 206 40-80 205/40R17 Flh G09 K42 K45 K49 K56 A01 A02 A04
2*...* 55-100 205/40R17 Cbo Flh K42 K45 K49 K56 P26 A05 A08 A09
e2*93/81,98/14, X22 A12 A14 A21
2001/116* S01
0085,0168- 0174,
0212,0237-239,0250,
0291,0310,0311,
0343*..
Peugeot 206 RC 130 205/40R17 K49 A01 A02 A04
2*RFK* A05 A08 A09
e2*2001/116*0269*.. A12 A14 A21
Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 206 SW 44-100 205/40R17 G09 K49 A01 A02 A04
2*...* 55-100 205/40R17 K49 P26 X22 A05 A08 A09
e2*98/14,2001/116* A12 A14 A21
0174,0212,0237-239, Car S01
0250,291,310-311,
0343*..
Peugeot 207 50-110 205/45R17 A02 A04 A05
W***** 50-110 215/40R17 T87 A08 A09 A12
e2*2001/116*0340*.. 50-110 215/45R17 A14 A21 Flh
S01
Peugeot 307 50-130 205/50R17 A02 A04 A05
3*...* 50-130 215/45R17 A08 A09 A12
e2*98/14,2001/116* 50-130 225/45R17 A01 K49 K50 A14 A21 Flh
0235,0242-245,0251, V17 S01
0252,0287-0288,
0290,0299,0301,
0313,0333*..
Peugeot 307 CC 80-130 205/50R17 A02 A04 A05
3*...* 80-130 215/45R17 T87 T88 A08 A09 A12
e2*98/14,2001/116* 80-130 225/45R17 A14 A21 Cbo
0235,0243-244,0290, V17 S01
0313*..
- Cabrio/Coupé
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 6
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
B27 Die Seilführung bzw. deren Halterung des Handbremsseiles an Achse 1 ist so zu verändern,
das mindestens 4 mm Abstand zu der Rad-Reifen-Kombination vorhanden ist.
B48 Die Seilführung des Handbremsseiles an Achse 2 ist so zu verändern, das mindestens 4 mm
Abstand zu den Sonderrädern vorhanden ist.
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (54kW), 1,4i 16V (65 kW), 1,6 16V
(80 kW), 1,4HDi 16V (66 kW) und 1,4HDi (50 kW) mit "Exclusive-Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G09 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Bereifung 175/70R14, 185/65R14,
195/55R15 oder 205/45R16 ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und des Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen
(§ 57 StVZO) liegt. Sofern die Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 6

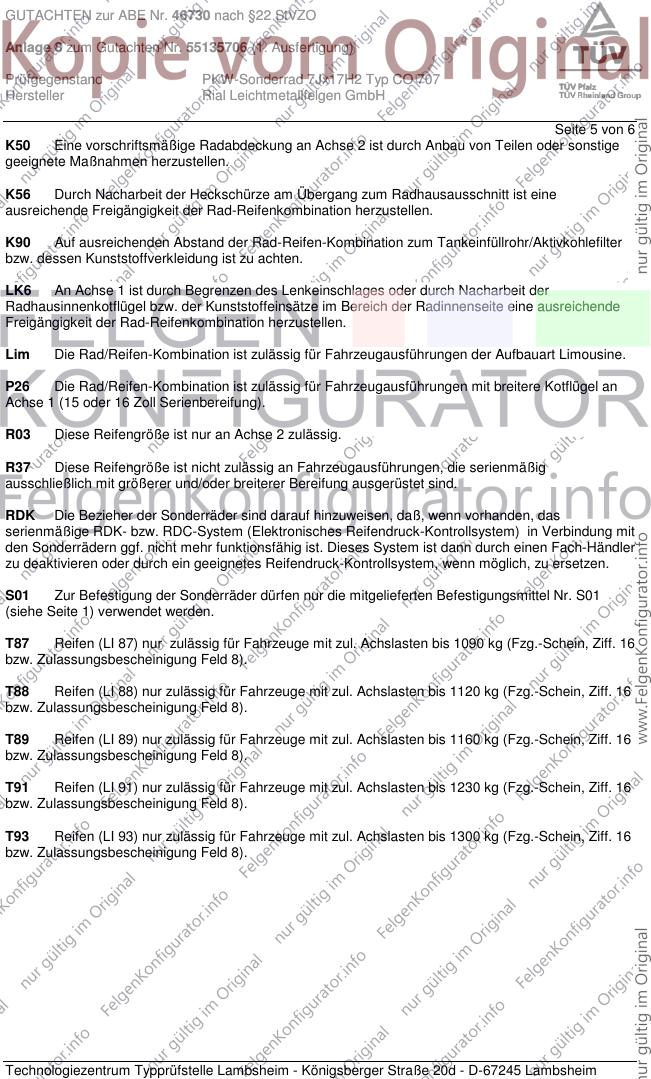

K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
P26 Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit breitere Kotflügel an
Achse 1 (15 oder 16 Zoll Serienbereifung).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 6

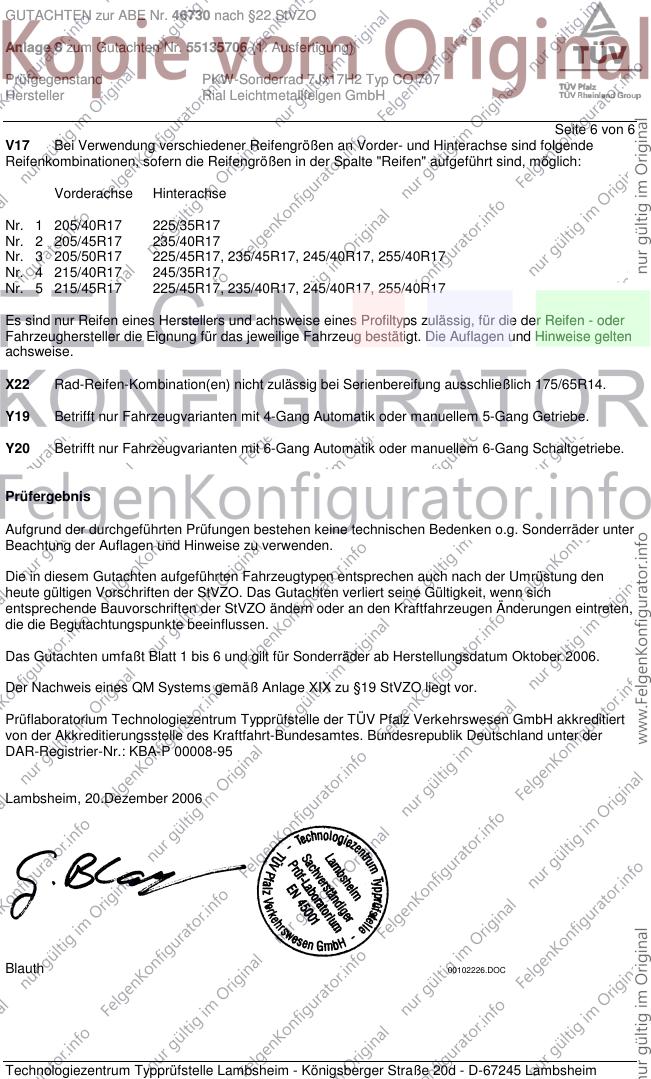

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X22 Rad-Reifen-Kombination(en) nicht zulässig bei Serienbereifung ausschließlich 175/65R14.
Y19 Betrifft nur Fahrzeugvarianten mit 4-Gang Automatik oder manuellem 5-Gang Getriebe.
Y20 Betrifft nur Fahrzeugvarianten mit 6-Gang Automatik oder manuellem 6-Gang Schaltgetriebe.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Oktober 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.Dezember 2006
Blauth 00102226.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
