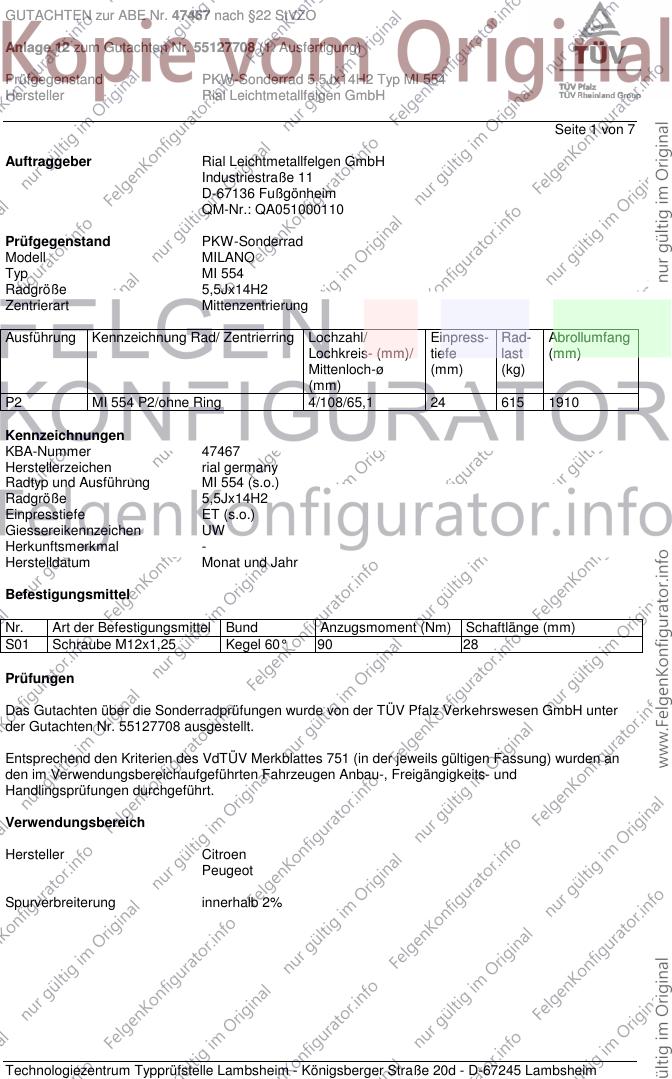

GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55127708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 7
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell MILANO
Typ MI 554
Radgröße 5,5Jx14H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
P2 MI 554 P2/ohne Ring 4/108/65,1 24 615 1910
Kennzeichnungen
KBA-Nummer 47467
Herstellerzeichen rial germany
Radtyp und Ausführung MI 554 (s.o.)
Radgröße 5,5Jx14H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen UW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55127708 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55127708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Berlingo 48-66 175/70R14 A33 T84 T88 A02 A04 A05
G*...* 51; 55,2 175/65R14C A33 R09 A08 A09 A14
e2*2001/116* A19 A58 B03
0275-0278, S01
0321,0338*..
Citroen Berlingo 43-66 165/70R14 R37 T81 T85 A02 A04 A05
M*...*, M4 43-80 175/65R14 R37 T82 T86 A08 A09 A14
H419, 43-80 175/65R14C R37 A19 A33 A58
e2*93/81,98/14* 43-80 175/70R14 R09 T84 T88 B03 S01
0057-59,132,
181,201,224-227*..
Citroen Berlingo 44-66 175/65R14C A33 A02 A04 A05
M59, -GN, -GL A08 A09 A14
L080, L159, L161 A19 A58 S01
Citroen C2 50,54 165/70R14 R37 A02 A04 A05
J*...* 50,54,65 175/65R14 A08 A09 A11
e2*2001/116* A14 A19 B03
0284-0286, C25 S01
0316,0339,0344*..
Citroen C2 44,50,54 165/70R14 A11 R37 A02 A04 A05
J*...* 44,50,54 175/65R14 A12 A08 A09 A14
e2*2001/116* A19 C24 S01
0283-0286,0316*..
Citroen C3 44-54 165/70R14 A63 A02 A04 A05
F*...* 44-65 175/65R14 A12 A08 A09 A14
e2*98/14,2001/116 44-65 185/60R14 A12 A19 B03 S01
*0256,0257,0259,
0289,0317*..
Citroen Xsara 42-81 175/65R14 R09 A02 A04 A05
N*...* 42-81 185/65R14 A08 A09 A11
e2*93/81, 98/14* 55-81 195/60R14 A14 A19 B03
0104-0113, S01
0115,0175,0189*..
Peugeot 1007 50,54,65 175/65R14 A33 A02 A04 A05
K***** 50,54,65 175/70R14 A90 A08 A09 A14
e2*2001/116*0300*.. 50,54,65 185/60R14 A90 A19 B03 S01
50,54,65 185/65R14 A90
50,54,65 195/60R14 A12
Peugeot 205 31-75 165/60R14 R37 A02 A04 A05
20., 20****, 741. 31-75 165/65R14 A01 G32 A08 A09 A14
D091,/1/2/3, 31-75 175/60R14 A01 G32 A19 A30 B03
D390,/1/2; 31-75 175/60R14 X10 Cbo Flh S01
E174,/1/2; 31-75 175/65R14 A01 G03
e2*93/81*0205*.. 31-94 165/65R14 R09
74-94 175/65R14 R09
74-94 185/60R14 KMV R09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55127708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 206 40-66 175/65R14 A02 A04 A05
2*...* 40-66 185/60R14 A08 A09 A11
e2*93/81,98/14, 40-80 185/65R14 A01 G03 A14 A19 B03
2001/116* 50-80 185/65R14 R09 Flh S01
0085,0168- 0174, 55-100 185/65R14 M+S Z24
0212,0237-239,0250,
0291,0310,0311,
0343*..
Peugeot 206 SW 44-65 175/65R14 R09 A02 A04 A05
2*...* 44-65 185/60R14 A08 A09 A11
e2*98/14,2001/116* 44-80 185/65R14 A01 G03 A14 A19 B03
0174,0212,0237-239, 50-80 185/65R14 R09 Car S01
0250,291,310-311,
0343*..
Peugeot 306 43-65 175/65R14 A02 A04 A05
7*...* 43-65 185/60R14 A08 A09 A11
e2*93/81,98/14* 43-97,4 185/65R14 R09 A14 A19 B03
0081,86,144-152, S01
167,190,240-241*..
Peugeot 306 44-74 165/65R14 R09 T78 T79 T83 A02 A04 A05
7A/7 44-74 165/70R14 R09 A08 A09 A11
G264 44-74 175/65R14 A14 A19 B03
44-74 185/60R14 S01
Peugeot 306 Cabrio 65-74 175/65R14 R09 A02 A04 A05
7D A08 A09 A11
G720 A14 A19 B03
S01
Peugeot Partner 43-66 165/70R14 R37 T81 T85 A02 A04 A05
5, 5*...* 43-80 175/65R14 R37 T82 T86 A08 A09 A14
H420, 43-80 175/65R14C R37 A19 A33 A58
e2*93/81,98/14* 43-80 175/70R14 R09 T84 T88 B03 S01
0060-62,133,
182,202,228-231*..
Peugeot Partner 48-66 175/70R14 A33 T84 T88 A02 A04 A05
G*...* 55,2; 66 175/65R14C A33 R09 A08 A09 A14
e2*2001/116* A19 A58 B03
0279-0282, S01
0322,0337*..
Peugeot Partner 44-66 175/65R14C A33 A02 A04 A05
M59, -GL, -GN A08 A09 A14
L083, L162, L163 A19 A58 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55127708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 7
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55127708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 7
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
C24 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,6 m bzw. 3,25 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt 1,1i (44kW); 1,4i (54 kW); 1,4 Hdi (50kW)).
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G32 Bei Fahrzeugen mit ausschließlich 135R13 oder 155/70R13 Serien-Bereifung (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55127708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Rial Leichtmetallfelgen GmbH

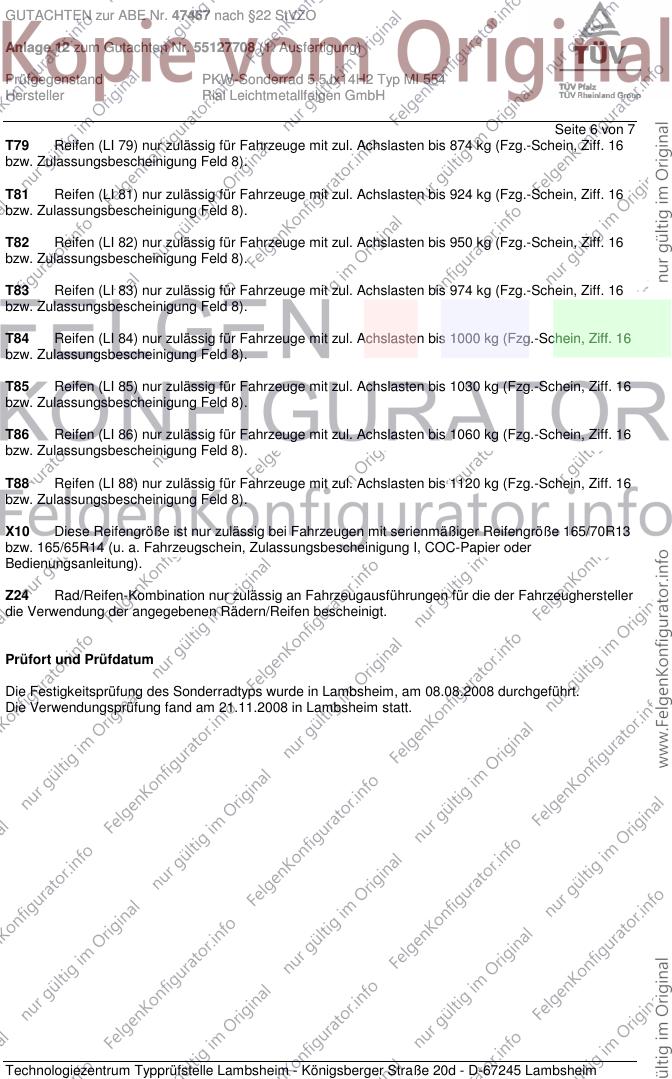

Seite 6 von 7
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X10 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 165/70R13
bzw. 165/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z24 Rad/Reifen-Kombination nur zulässig an Fahrzeugausführungen für die der Fahrzeughersteller
die Verwendung der angegebenen Rädern/Reifen bescheinigt.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 08.08.2008 durchgeführt.
Die Verwendungsprüfung fand am 21.11.2008 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55127708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 7
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Juli 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 21.November 2008
Blauth 00129889.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
