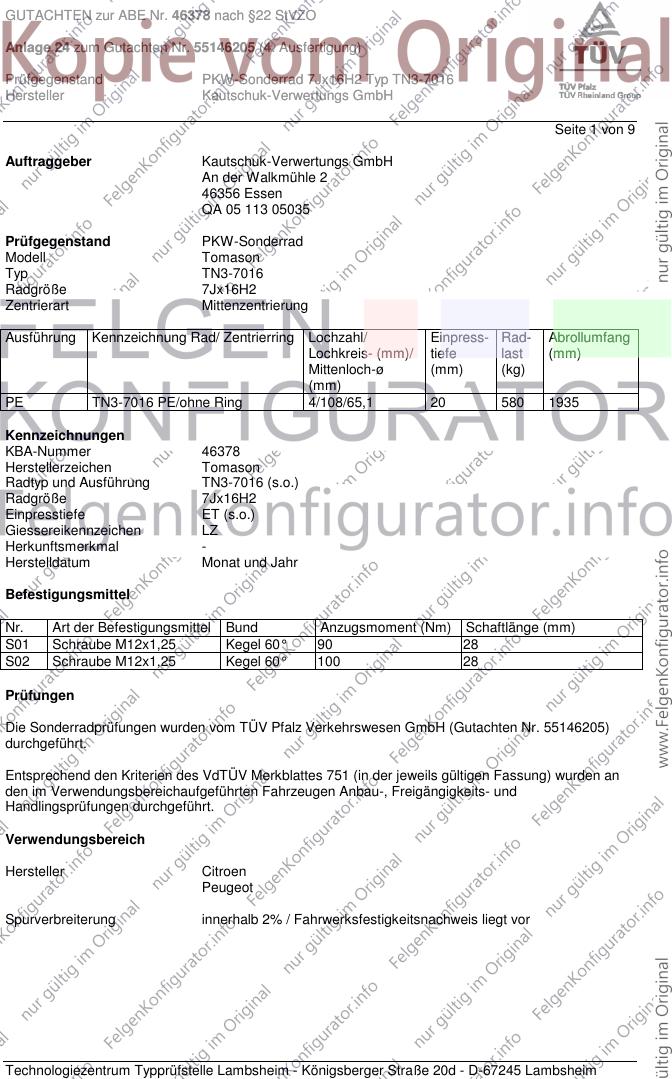

GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 9
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QA 05 113 05035
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN3-7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PE TN3-7016 PE/ohne Ring 4/108/65,1 20 580 1935
Kennzeichnungen
KBA-Nummer 46378
Herstellerzeichen Tomason
Radtyp und Ausführung TN3-7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen LZ
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 28
S02 Schraube M12x1,25 Kegel 60° 100 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55146205)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

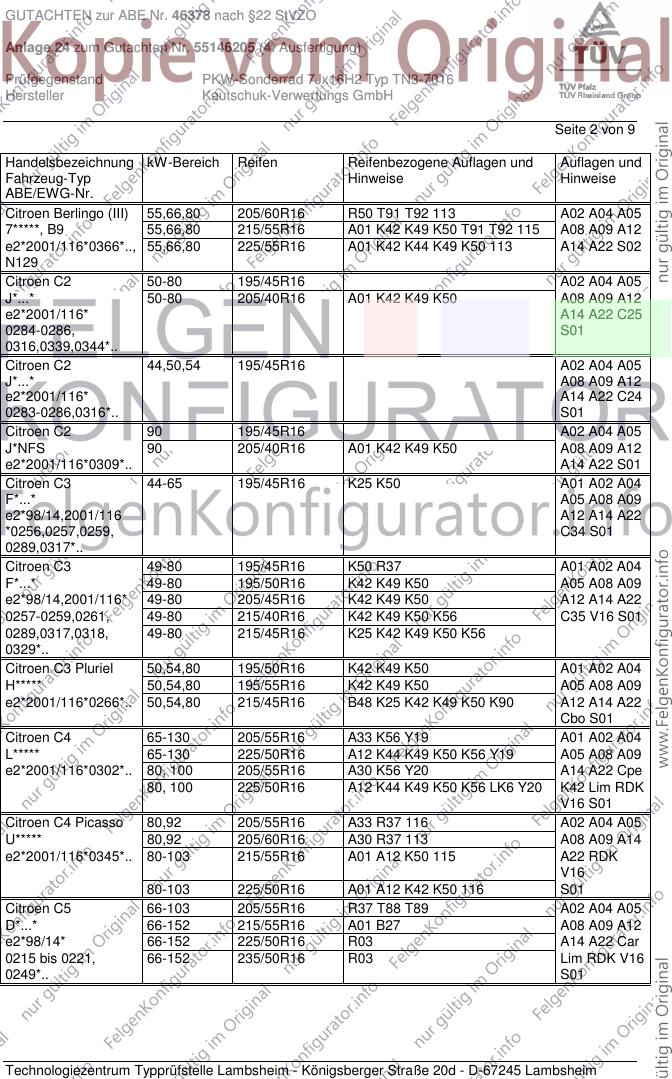

GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Berlingo (III) 55,66,80 205/60R16 R50 T91 T92 113 A02 A04 A05
7*****, B9 55,66,80 215/55R16 A01 K42 K49 K50 T91 T92 115 A08 A09 A12
e2*2001/116*0366*.., 55,66,80 225/55R16 A01 K42 K44 K49 K50 113 A14 A22 S02
N129
Citroen C2 50-80 195/45R16 A02 A04 A05
J*...* 50-80 205/40R16 A01 K42 K49 K50 A08 A09 A12
e2*2001/116* A14 A22 C25
0284-0286, S01
0316,0339,0344*..
Citroen C2 44,50,54 195/45R16 A02 A04 A05
J*...* A08 A09 A12
e2*2001/116* A14 A22 C24
0283-0286,0316*.. S01
Citroen C2 90 195/45R16 A02 A04 A05
J*NFS 90 205/40R16 A01 K42 K49 K50 A08 A09 A12
e2*2001/116*0309*.. A14 A22 S01
Citroen C3 44-65 195/45R16 K25 K50 A01 A02 A04
F*...* A05 A08 A09
e2*98/14,2001/116 A12 A14 A22
*0256,0257,0259, C34 S01
0289,0317*..
Citroen C3 49-80 195/45R16 K50 R37 A01 A02 A04
F*...* 49-80 195/50R16 K42 K49 K50 A05 A08 A09
e2*98/14,2001/116* 49-80 205/45R16 K42 K49 K50 A12 A14 A22
0257-0259,0261, 49-80 215/40R16 K42 K49 K50 K56 C35 V16 S01
0289,0317,0318, 49-80 215/45R16 K25 K42 K49 K50 K56
0329*..
Citroen C3 Pluriel 50,54,80 195/50R16 K42 K49 K50 A01 A02 A04
H***** 50,54,80 195/55R16 K42 K49 K50 A05 A08 A09
e2*2001/116*0266*.. 50,54,80 215/45R16 B48 K25 K42 K49 K50 K90 A12 A14 A22
Cbo S01
Citroen C4 65-130 205/55R16 A33 K56 Y19 A01 A02 A04
L***** 65-130 225/50R16 A12 K44 K49 K50 K56 Y19 A05 A08 A09
e2*2001/116*0302*.. 80, 100 205/55R16 A30 K56 Y20 A14 A22 Cpe
80, 100 225/50R16 A12 K44 K49 K50 K56 LK6 Y20 K42 Lim RDK
V16 S01
Citroen C4 Picasso 80,92 205/55R16 A33 R37 116 A02 A04 A05
U***** 80,92 205/60R16 A30 R37 113 A08 A09 A14
e2*2001/116*0345*.. 80-103 215/55R16 A01 A12 K50 115 A22 RDK
V16
80-103 225/50R16 A01 A12 K42 K50 116 S01
Citroen C5 66-103 205/55R16 R37 T88 T89 A02 A04 A05
D*...* 66-152 215/55R16 A01 B27 A08 A09 A12
e2*98/14* 66-152 225/50R16 R03 A14 A22 Car
0215 bis 0221, 66-152 235/50R16 R03 Lim RDK V16
0249*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

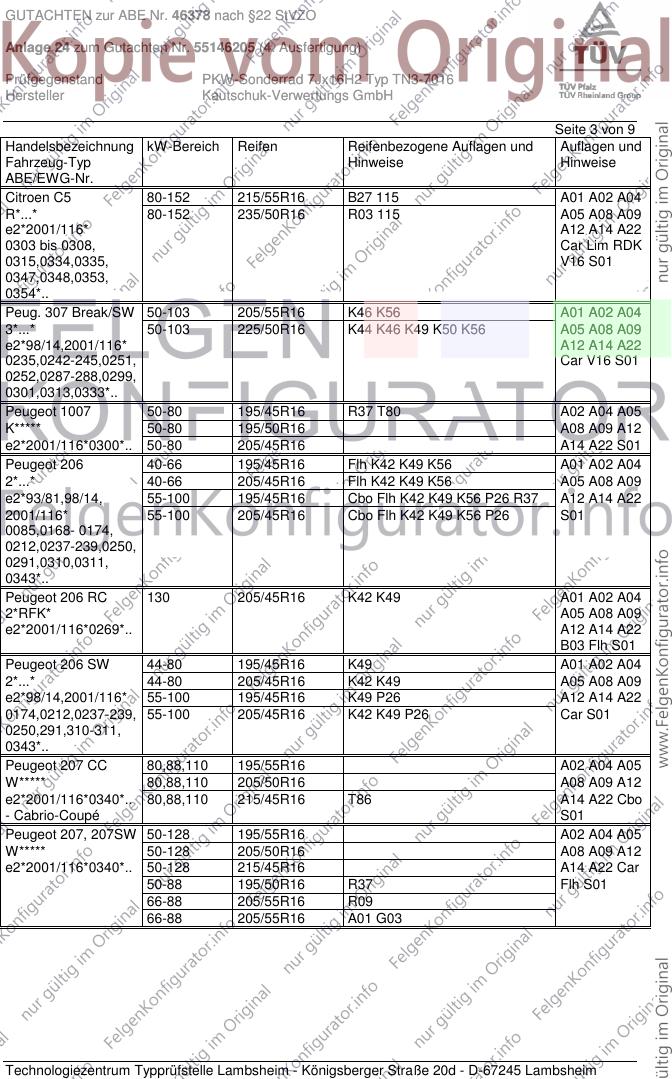

GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C5 80-152 215/55R16 B27 115 A01 A02 A04
R*...* 80-152 235/50R16 R03 115 A05 A08 A09
e2*2001/116* A12 A14 A22
0303 bis 0308, Car Lim RDK
0315,0334,0335, V16 S01
0347,0348,0353,
0354*..
Peug. 307 Break/SW 50-103 205/55R16 K46 K56 A01 A02 A04
3*...* 50-103 225/50R16 K44 K46 K49 K50 K56 A05 A08 A09
e2*98/14,2001/116* A12 A14 A22
0235,0242-245,0251, Car V16 S01
0252,0287-288,0299,
0301,0313,0333*..
Peugeot 1007 50-80 195/45R16 R37 T80 A02 A04 A05
K***** 50-80 195/50R16 A08 A09 A12
e2*2001/116*0300*.. 50-80 205/45R16 A14 A22 S01
Peugeot 206 40-66 195/45R16 Flh K42 K49 K56 A01 A02 A04
2*...* 40-66 205/45R16 Flh K42 K49 K56 A05 A08 A09
e2*93/81,98/14, 55-100 195/45R16 Cbo Flh K42 K49 K56 P26 R37 A12 A14 A22
2001/116* 55-100 205/45R16 Cbo Flh K42 K49 K56 P26 S01
0085,0168- 0174,
0212,0237-239,0250,
0291,0310,0311,
0343*..
Peugeot 206 RC 130 205/45R16 K42 K49 A01 A02 A04
2*RFK* A05 A08 A09
e2*2001/116*0269*.. A12 A14 A22
B03 Flh S01
Peugeot 206 SW 44-80 195/45R16 K49 A01 A02 A04
2*...* 44-80 205/45R16 K42 K49 A05 A08 A09
e2*98/14,2001/116* 55-100 195/45R16 K49 P26 A12 A14 A22
0174,0212,0237-239, 55-100 205/45R16 K42 K49 P26 Car S01
0250,291,310-311,
0343*..
Peugeot 207 CC 80,88,110 195/55R16 A02 A04 A05
W***** 80,88,110 205/50R16 A08 A09 A12
e2*2001/116*0340*.. 80,88,110 215/45R16 T86 A14 A22 Cbo
- Cabrio-Coupé S01
Peugeot 207, 207SW 50-128 195/55R16 A02 A04 A05
W***** 50-128 205/50R16 A08 A09 A12
e2*2001/116*0340*.. 50-128 215/45R16 A14 A22 Car
50-88 195/50R16 R37 Flh S01
66-88 205/55R16 R09
66-88 205/55R16 A01 G03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

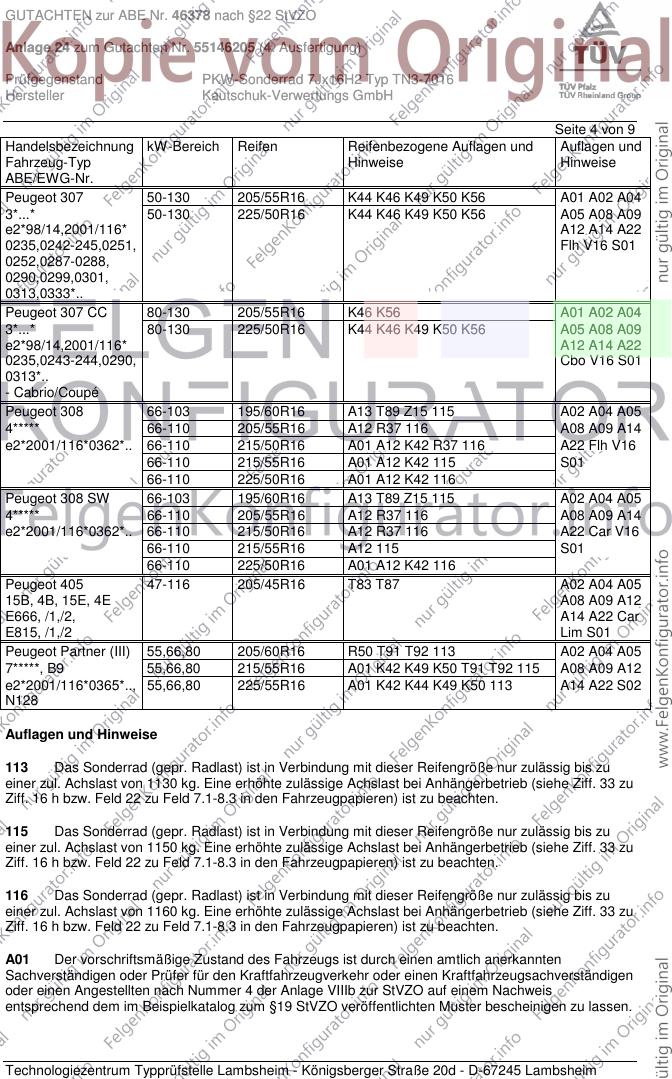

GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 307 50-130 205/55R16 K44 K46 K49 K50 K56 A01 A02 A04
3*...* 50-130 225/50R16 K44 K46 K49 K50 K56 A05 A08 A09
e2*98/14,2001/116* A12 A14 A22
0235,0242-245,0251, Flh V16 S01
0252,0287-0288,
0290,0299,0301,
0313,0333*..
Peugeot 307 CC 80-130 205/55R16 K46 K56 A01 A02 A04
3*...* 80-130 225/50R16 K44 K46 K49 K50 K56 A05 A08 A09
e2*98/14,2001/116* A12 A14 A22
0235,0243-244,0290, Cbo V16 S01
0313*..
- Cabrio/Coupé
Peugeot 308 66-103 195/60R16 A13 T89 Z15 115 A02 A04 A05
4***** 66-110 205/55R16 A12 R37 116 A08 A09 A14
e2*2001/116*0362*.. 66-110 215/50R16 A01 A12 K42 R37 116 A22 Flh V16
66-110 215/55R16 A01 A12 K42 115 S01
66-110 225/50R16 A01 A12 K42 116
Peugeot 308 SW 66-103 195/60R16 A13 T89 Z15 115 A02 A04 A05
4***** 66-110 205/55R16 A12 R37 116 A08 A09 A14
e2*2001/116*0362*.. 66-110 215/50R16 A12 R37 116 A22 Car V16
66-110 215/55R16 A12 115 S01
66-110 225/50R16 A01 A12 K42 116
Peugeot 405 47-116 205/45R16 T83 T87 A02 A04 A05
15B, 4B, 15E, 4E A08 A09 A12
E666, /1,/2, A14 A22 Car
E815, /1,/2 Lim S01
Peugeot Partner (III) 55,66,80 205/60R16 R50 T91 T92 113 A02 A04 A05
7*****, B9 55,66,80 215/55R16 A01 K42 K49 K50 T91 T92 115 A08 A09 A12
e2*2001/116*0365*.., 55,66,80 225/55R16 A01 K42 K44 K49 K50 113 A14 A22 S02
N128
Auflagen und Hinweise
113 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1130 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
115 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1150 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

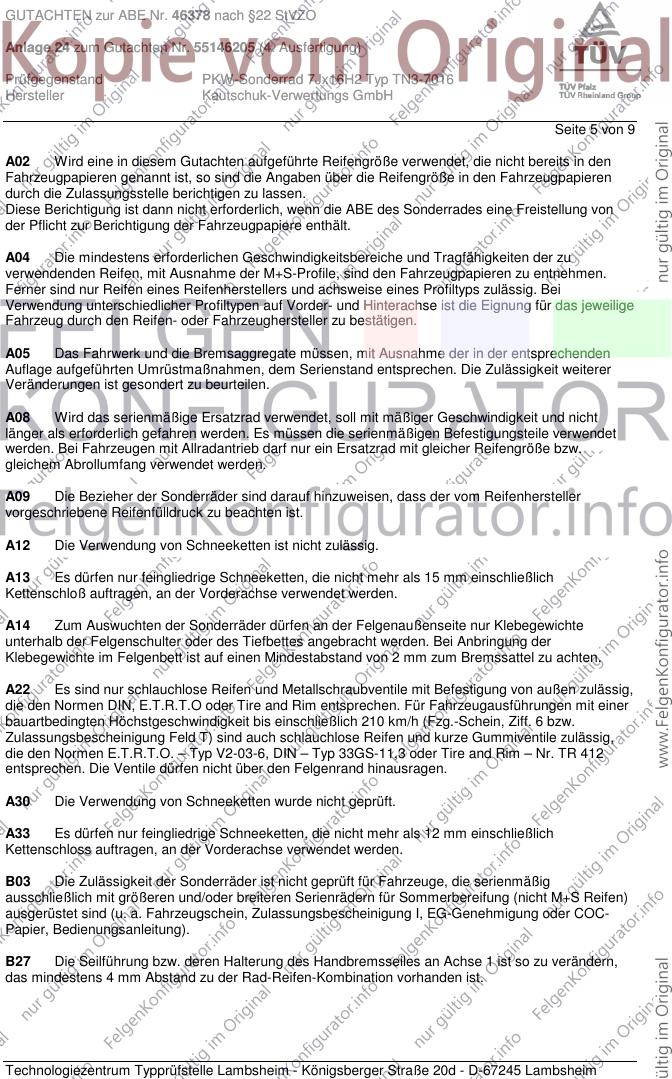

GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 9
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A22 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zulässig,
die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis einschließlich 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch schlauchlose Reifen und kurze Gummiventile zulässig,
die den Normen E.T.R.T.O. – Typ V2-03-6, DIN – Typ 33GS-11,3 oder Tire and Rim – Nr. TR 412
entsprechen. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier, Bedienungsanleitung).
B27 Die Seilführung bzw. deren Halterung des Handbremsseiles an Achse 1 ist so zu verändern,
das mindestens 4 mm Abstand zu der Rad-Reifen-Kombination vorhanden ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 9

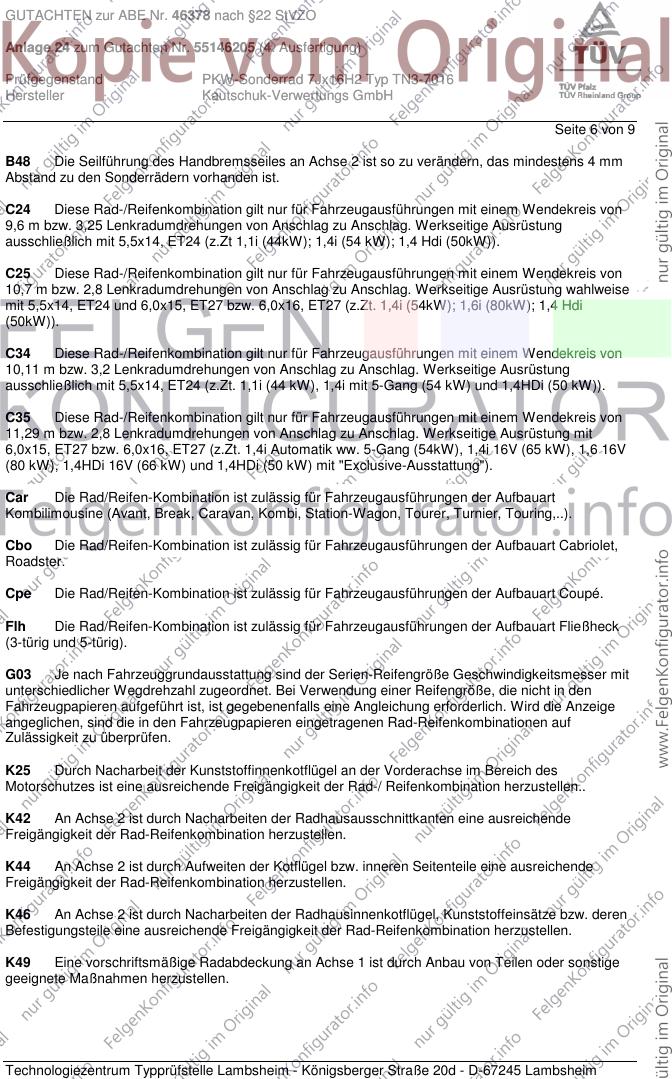

B48 Die Seilführung des Handbremsseiles an Achse 2 ist so zu verändern, das mindestens 4 mm
Abstand zu den Sonderrädern vorhanden ist.
C24 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,6 m bzw. 3,25 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt 1,1i (44kW); 1,4i (54 kW); 1,4 Hdi (50kW)).
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
C34 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,11 m bzw. 3,2 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt. 1,1i (44 kW), 1,4i mit 5-Gang (54 kW) und 1,4HDi (50 kW)).
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (54kW), 1,4i 16V (65 kW), 1,6 16V
(80 kW), 1,4HDi 16V (66 kW) und 1,4HDi (50 kW) mit "Exclusive-Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Je nach Fahrzeuggrundausstattung sind der Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei Verwendung einer Reifengröße, die nicht in den
Fahrzeugpapieren aufgeführt ist, ist gegebenenfalls eine Angleichung erforderlich. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH

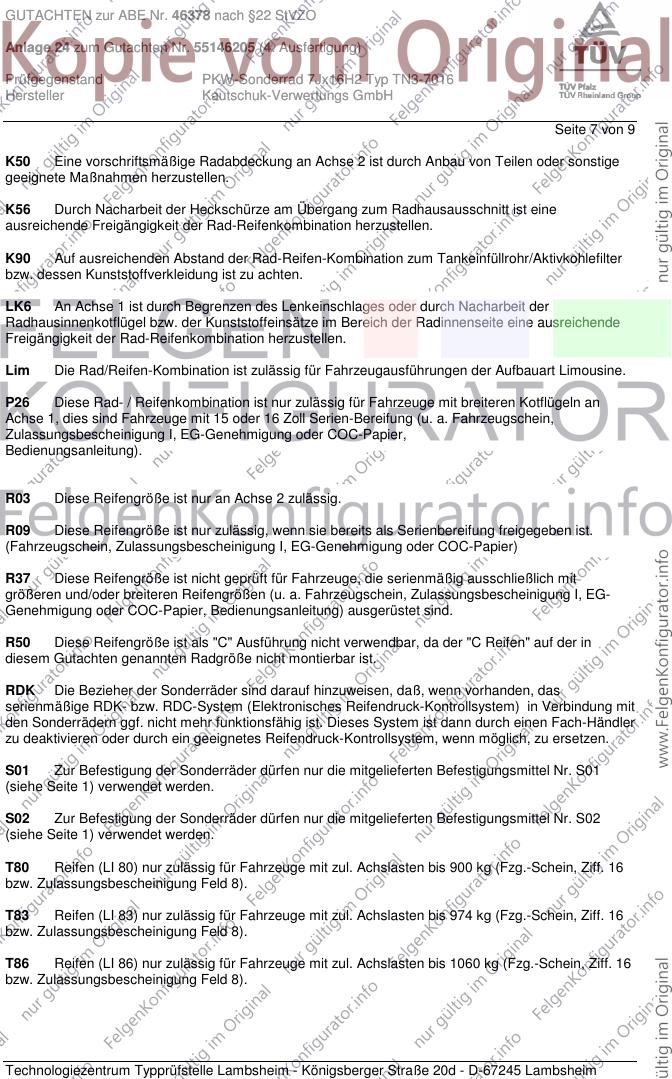

Seite 7 von 9
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
P26 Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge mit breiteren Kotflügeln an
Achse 1, dies sind Fahrzeuge mit 15 oder 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier,
Bedienungsanleitung).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist.
(Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier)
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-
Genehmigung oder COC-Papier, Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 9

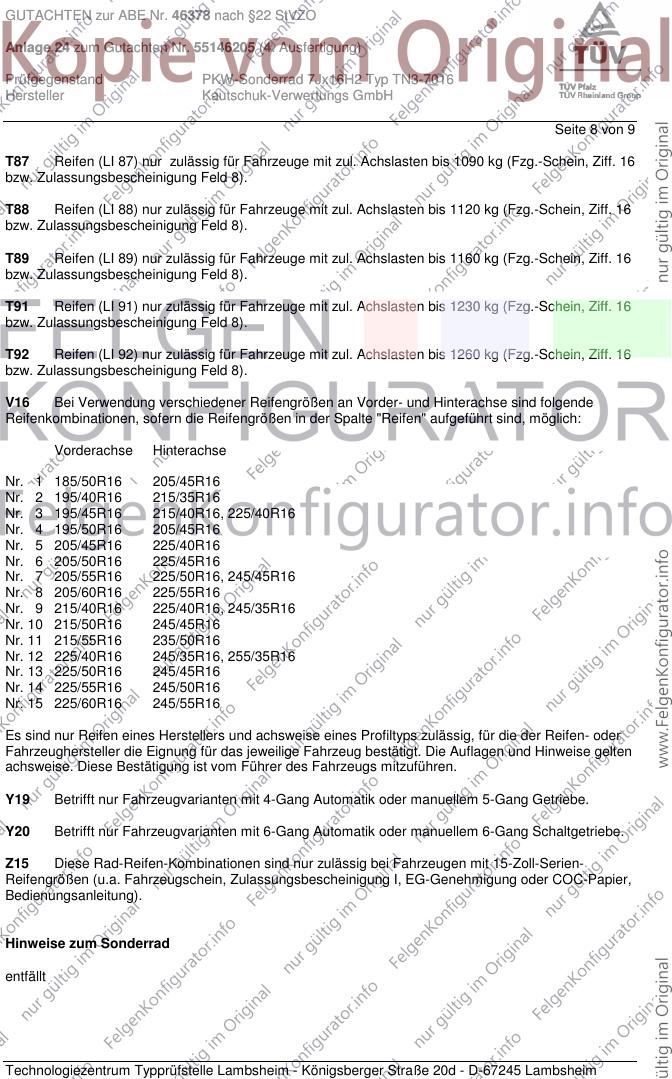

T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y19 Betrifft nur Fahrzeugvarianten mit 4-Gang Automatik oder manuellem 5-Gang Getriebe.
Y20 Betrifft nur Fahrzeugvarianten mit 6-Gang Automatik oder manuellem 6-Gang Schaltgetriebe.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier,
Bedienungsanleitung).
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 19.September 2008
Tufan 00127322.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
