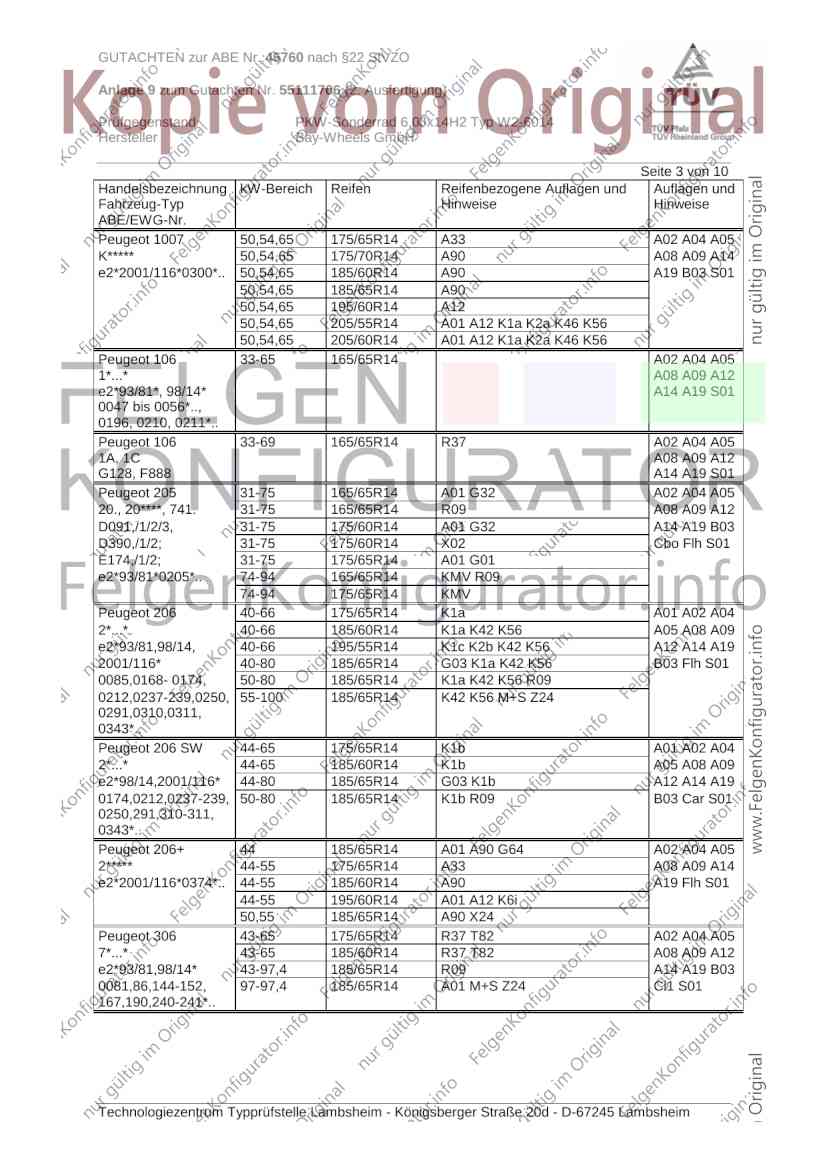

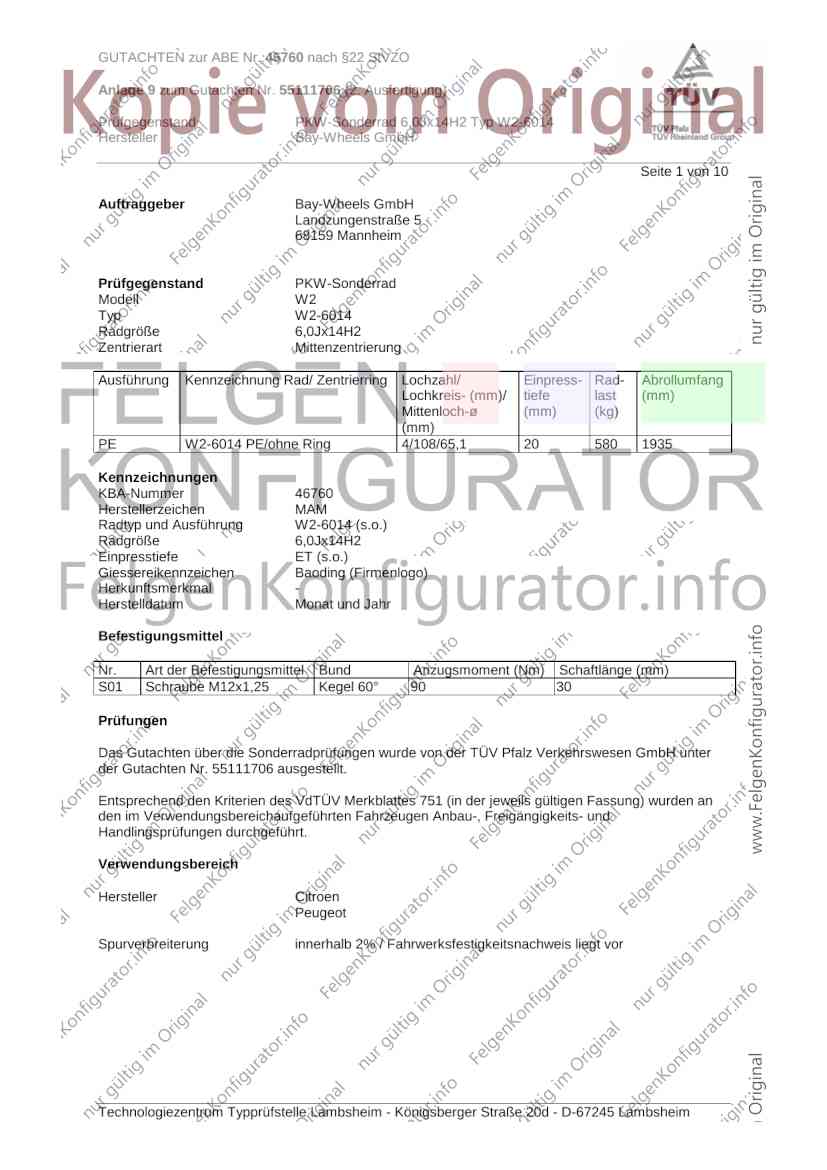

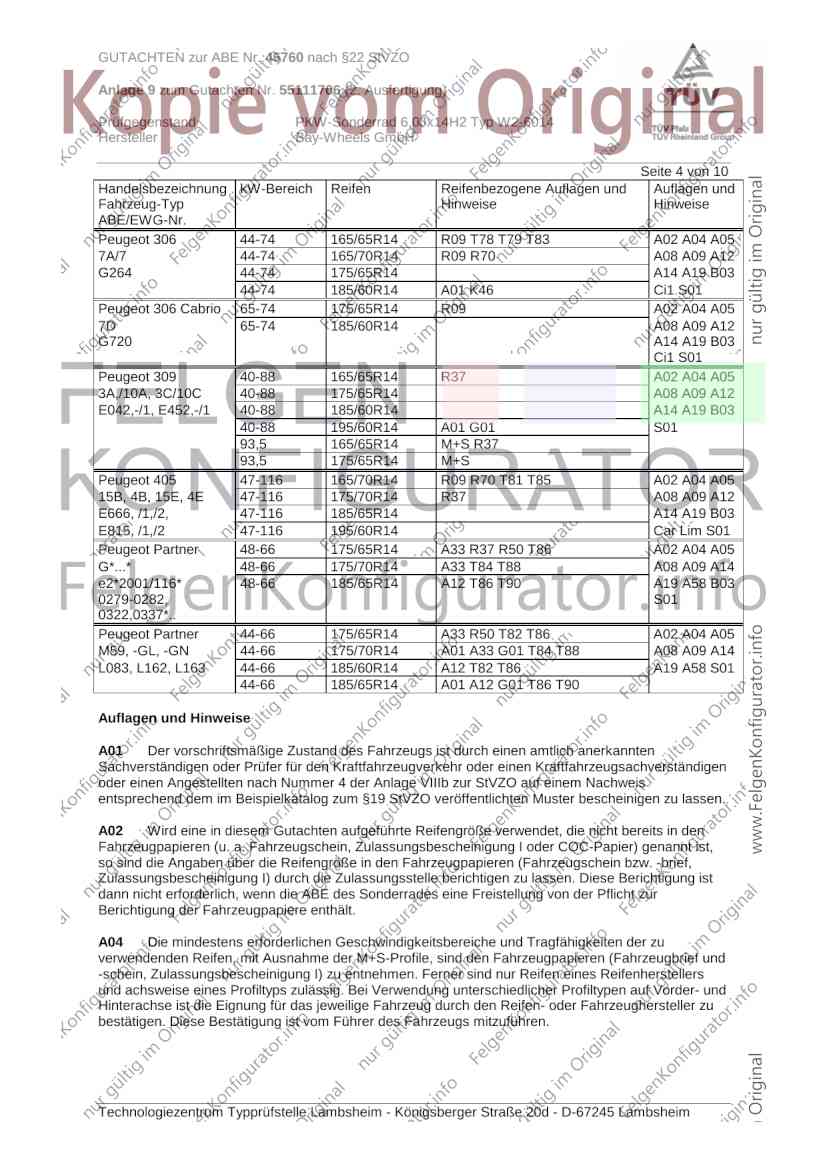

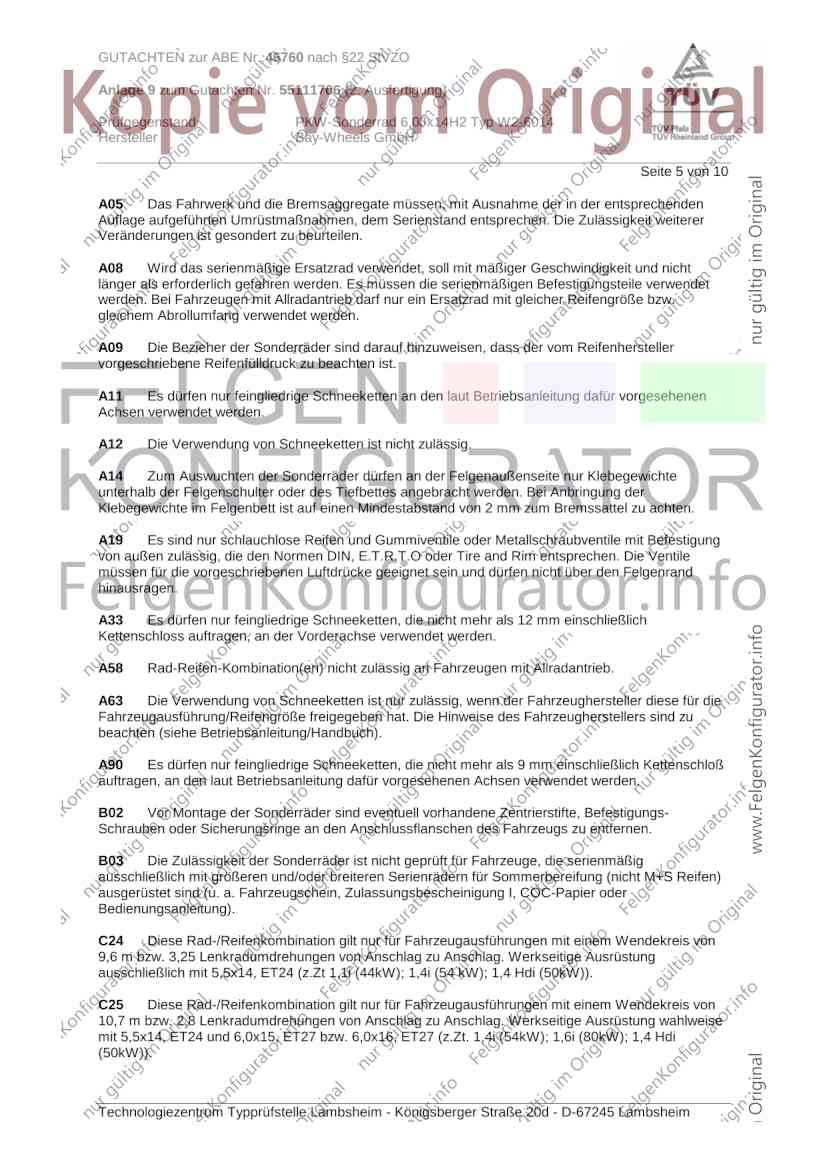

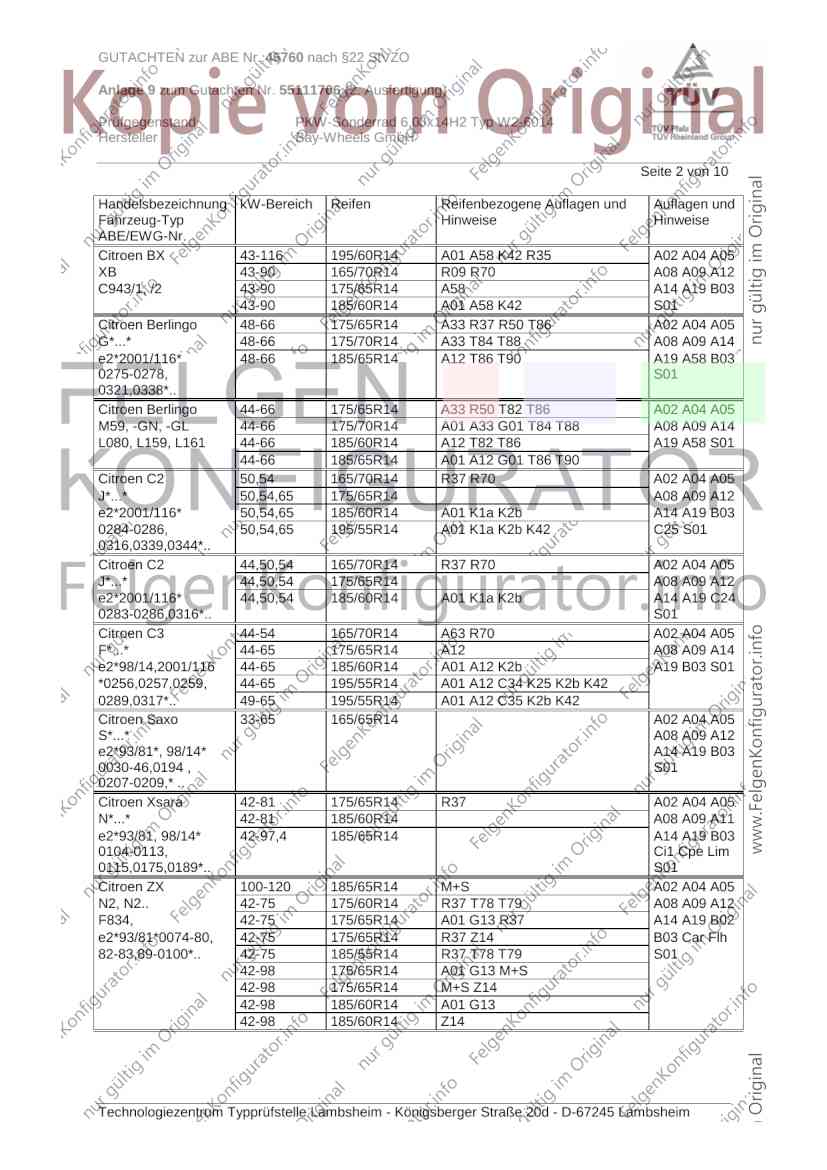

GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55111706 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 1 von 10
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell W2
Typ W2-6014
Radgröße 6,0Jx14H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PE W2-6014 PE/ohne Ring 4/108/65,1 20 580 1935
Kennzeichnungen
KBA-Nummer 46760
Herstellerzeichen MAM
Radtyp und Ausführung W2-6014 (s.o.)
Radgröße 6,0Jx14H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen Baoding (Firmenlogo)
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55111706 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55111706 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen BX 43-116 195/60R14 A01 A58 K42 R35 A02 A04 A05
XB 43-90 165/70R14 R09 R70 A08 A09 A12
C943/1, /2 43-90 175/65R14 A58 A14 A19 B03
43-90 185/60R14 A01 A58 K42 S01
Citroen Berlingo 48-66 175/65R14 A33 R37 R50 T86 A02 A04 A05
G*...* 48-66 175/70R14 A33 T84 T88 A08 A09 A14
e2*2001/116* 48-66 185/65R14 A12 T86 T90 A19 A58 B03
0275-0278, S01
0321,0338*..
Citroen Berlingo 44-66 175/65R14 A33 R50 T82 T86 A02 A04 A05
M59, -GN, -GL 44-66 175/70R14 A01 A33 G01 T84 T88 A08 A09 A14
L080, L159, L161 44-66 185/60R14 A12 T82 T86 A19 A58 S01
44-66 185/65R14 A01 A12 G01 T86 T90
Citroen C2 50,54 165/70R14 R37 R70 A02 A04 A05
J*...* 50,54,65 175/65R14 A08 A09 A12
e2*2001/116* 50,54,65 185/60R14 A01 K1a K2b A14 A19 B03
0284-0286, 50,54,65 195/55R14 A01 K1a K2b K42 C25 S01
0316,0339,0344*..
Citroen C2 44,50,54 165/70R14 R37 R70 A02 A04 A05
J*...* 44,50,54 175/65R14 A08 A09 A12
e2*2001/116* 44,50,54 185/60R14 A01 K1a K2b A14 A19 C24
0283-0286,0316*.. S01
Citroen C3 44-54 165/70R14 A63 R70 A02 A04 A05
F*...* 44-65 175/65R14 A12 A08 A09 A14
e2*98/14,2001/116 44-65 185/60R14 A01 A12 K2b A19 B03 S01
*0256,0257,0259, 44-65 195/55R14 A01 A12 C34 K25 K2b K42
0289,0317*.. 49-65 195/55R14 A01 A12 C35 K2b K42
Citroen Saxo 33-65 165/65R14 A02 A04 A05
S*...* A08 A09 A12
e2*93/81*, 98/14* A14 A19 B03
0030-46,0194 , S01
0207-0209,* ..
Citroen Xsara 42-81 175/65R14 R37 A02 A04 A05
N*...* 42-81 185/60R14 A08 A09 A11
e2*93/81, 98/14* 42-97,4 185/65R14 A14 A19 B03
0104-0113, Ci1 Cpe Lim
0115,0175,0189*.. S01
Citroen ZX 100-120 185/65R14 M+S A02 A04 A05
N2, N2.. 42-75 175/60R14 R37 T78 T79 A08 A09 A12
F834, 42-75 175/65R14 A01 G13 R37 A14 A19 B02
e2*93/81*0074-80, 42-75 175/65R14 R37 Z14 B03 Car Flh
82-83,89-0100*.. 42-75 185/55R14 R37 T78 T79 S01
42-98 175/65R14 A01 G13 M+S
42-98 175/65R14 M+S Z14
42-98 185/60R14 A01 G13
42-98 185/60R14 Z14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55111706 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 1007 50,54,65 175/65R14 A33 A02 A04 A05
K***** 50,54,65 175/70R14 A90 A08 A09 A14
e2*2001/116*0300*.. 50,54,65 185/60R14 A90 A19 B03 S01
50,54,65 185/65R14 A90
50,54,65 195/60R14 A12
50,54,65 205/55R14 A01 A12 K1a K2a K46 K56
50,54,65 205/60R14 A01 A12 K1a K2a K46 K56
Peugeot 106 33-65 165/65R14 A02 A04 A05
1*...* A08 A09 A12
e2*93/81*, 98/14* A14 A19 S01
0047 bis 0056*..,
0196, 0210, 0211*..
Peugeot 106 33-69 165/65R14 R37 A02 A04 A05
1A, 1C A08 A09 A12
G128, F888 A14 A19 S01
Peugeot 205 31-75 165/65R14 A01 G32 A02 A04 A05
20., 20****, 741. 31-75 165/65R14 R09 A08 A09 A12
D091,/1/2/3, 31-75 175/60R14 A01 G32 A14 A19 B03
D390,/1/2; 31-75 175/60R14 X02 Cbo Flh S01
E174,/1/2; 31-75 175/65R14 A01 G01
e2*93/81*0205*.. 74-94 165/65R14 KMV R09
74-94 175/65R14 KMV
Peugeot 206 40-66 175/65R14 K1a A01 A02 A04
2*...* 40-66 185/60R14 K1a K42 K56 A05 A08 A09
e2*93/81,98/14, 40-66 195/55R14 K1c K2b K42 K56 A12 A14 A19
2001/116* 40-80 185/65R14 G03 K1a K42 K56 B03 Flh S01
0085,0168- 0174, 50-80 185/65R14 K1a K42 K56 R09
0212,0237-239,0250, 55-100 185/65R14 K42 K56 M+S Z24
0291,0310,0311,
0343*..
Peugeot 206 SW 44-65 175/65R14 K1b A01 A02 A04
2*...* 44-65 185/60R14 K1b A05 A08 A09
e2*98/14,2001/116* 44-80 185/65R14 G03 K1b A12 A14 A19
0174,0212,0237-239, 50-80 185/65R14 K1b R09 B03 Car S01
0250,291,310-311,
0343*..
Peugeot 206+ 44 185/65R14 A01 A90 G64 A02 A04 A05
2***** 44-55 175/65R14 A33 A08 A09 A14
e2*2001/116*0374*.. 44-55 185/60R14 A90 A19 Flh S01
44-55 195/60R14 A01 A12 K6i
50,55 185/65R14 A90 X24
Peugeot 306 43-65 175/65R14 R37 T82 A02 A04 A05
7*...* 43-65 185/60R14 R37 T82 A08 A09 A12
e2*93/81,98/14* 43-97,4 185/65R14 R09 A14 A19 B03
0081,86,144-152, 97-97,4 185/65R14 A01 M+S Z24 Ci1 S01
167,190,240-241*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55111706 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 306 44-74 165/65R14 R09 T78 T79 T83 A02 A04 A05
7A/7 44-74 165/70R14 R09 R70 A08 A09 A12
G264 44-74 175/65R14 A14 A19 B03
44-74 185/60R14 A01 K46 Ci1 S01
Peugeot 306 Cabrio 65-74 175/65R14 R09 A02 A04 A05
7D 65-74 185/60R14 A08 A09 A12
G720 A14 A19 B03
Ci1 S01
Peugeot 309 40-88 165/65R14 R37 A02 A04 A05
3A,/10A, 3C/10C 40-88 175/65R14 A08 A09 A12
E042,-/1, E452,-/1 40-88 185/60R14 A14 A19 B03
40-88 195/60R14 A01 G01 S01
93,5 165/65R14 M+S R37
93,5 175/65R14 M+S
Peugeot 405 47-116 165/70R14 R09 R70 T81 T85 A02 A04 A05
15B, 4B, 15E, 4E 47-116 175/70R14 R37 A08 A09 A12
E666, /1,/2, 47-116 185/65R14 A14 A19 B03
E815, /1,/2 47-116 195/60R14 Car Lim S01
Peugeot Partner 48-66 175/65R14 A33 R37 R50 T86 A02 A04 A05
G*...* 48-66 175/70R14 A33 T84 T88 A08 A09 A14
e2*2001/116* 48-66 185/65R14 A12 T86 T90 A19 A58 B03
0279-0282, S01
0322,0337*..
Peugeot Partner 44-66 175/65R14 A33 R50 T82 T86 A02 A04 A05
M59, -GL, -GN 44-66 175/70R14 A01 A33 G01 T84 T88 A08 A09 A14
L083, L162, L163 44-66 185/60R14 A12 T82 T86 A19 A58 S01
44-66 185/65R14 A01 A12 G01 T86 T90
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55111706 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 5 von 10
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
C24 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,6 m bzw. 3,25 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt 1,1i (44kW); 1,4i (54 kW); 1,4 Hdi (50kW)).
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55111706 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH

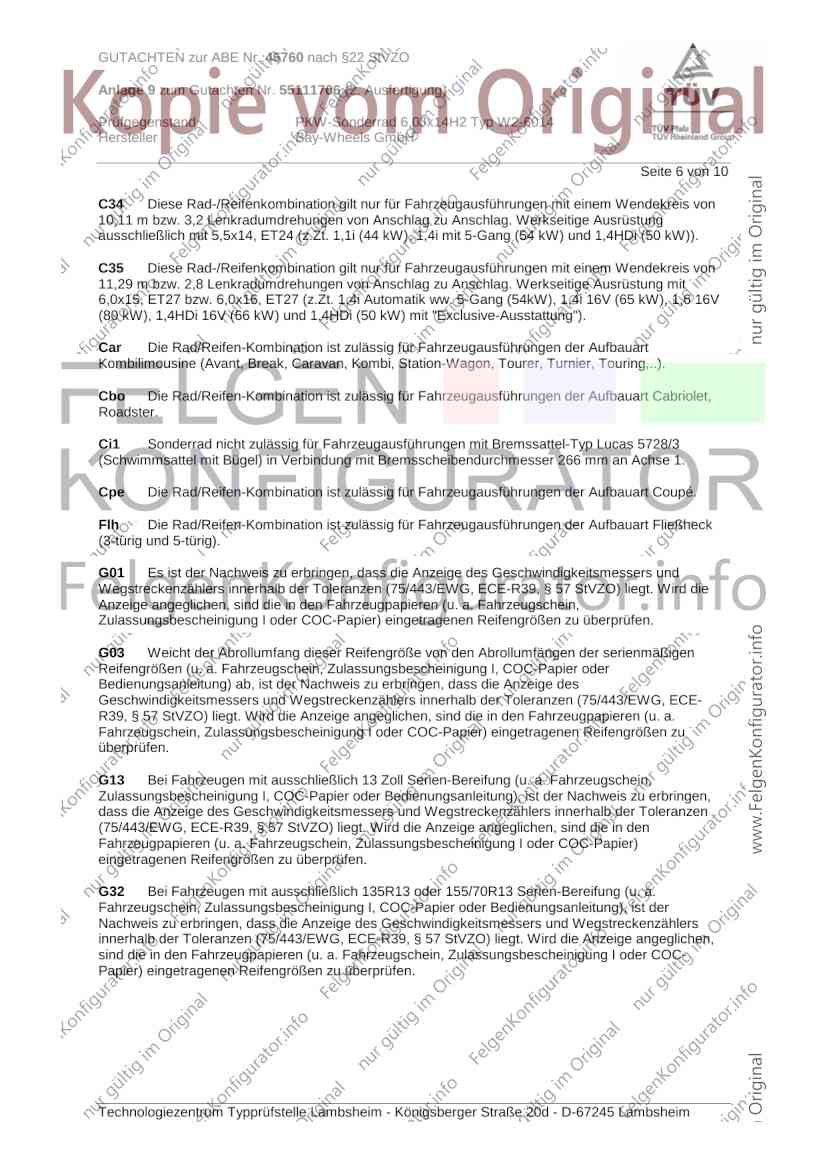

Seite 6 von 10
C34 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,11 m bzw. 3,2 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt. 1,1i (44 kW), 1,4i mit 5-Gang (54 kW) und 1,4HDi (50 kW)).
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (54kW), 1,4i 16V (65 kW), 1,6 16V
(80 kW), 1,4HDi 16V (66 kW) und 1,4HDi (50 kW) mit "Exclusive-Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Ci1 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremssattel-Typ Lucas 5728/3
(Schwimmsattel mit Bügel) in Verbindung mit Bremsscheibendurchmesser 266 mm an Achse 1.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G13 Bei Fahrzeugen mit ausschließlich 13 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G32 Bei Fahrzeugen mit ausschließlich 135R13 oder 155/70R13 Serien-Bereifung (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55111706 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH

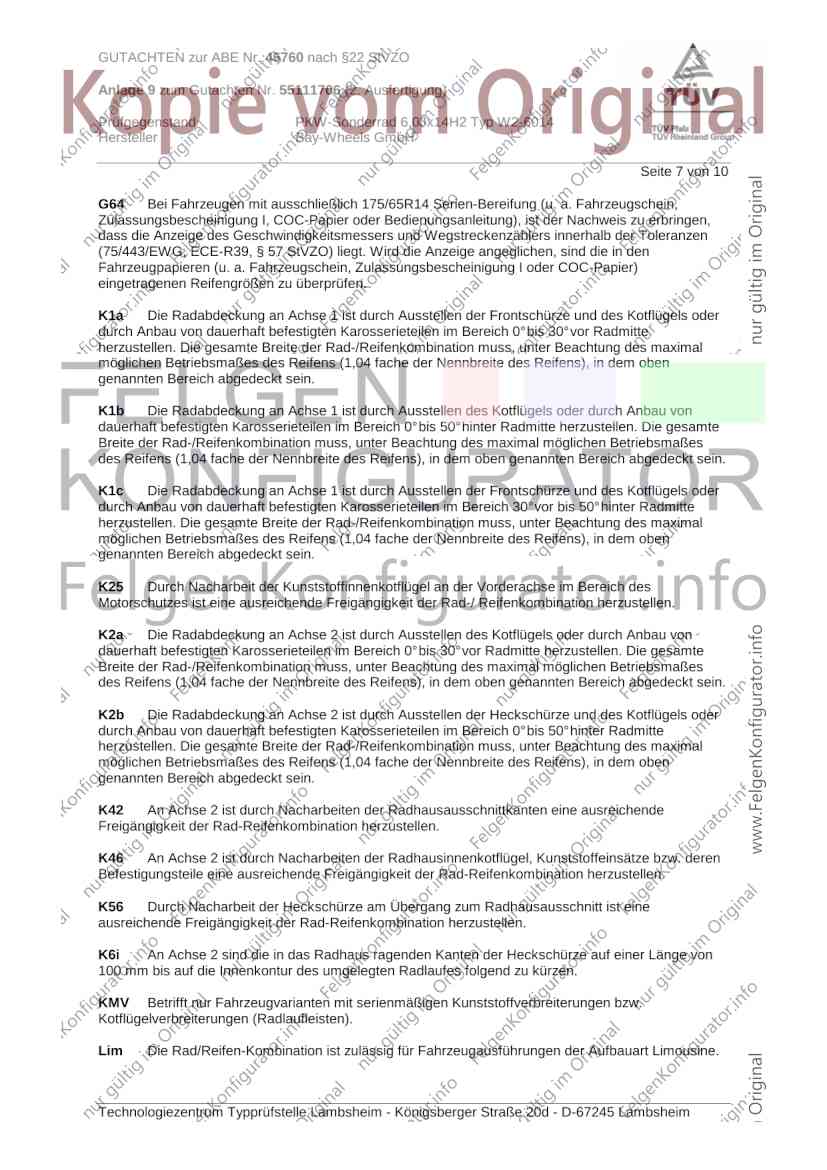

Seite 7 von 10
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55111706 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH

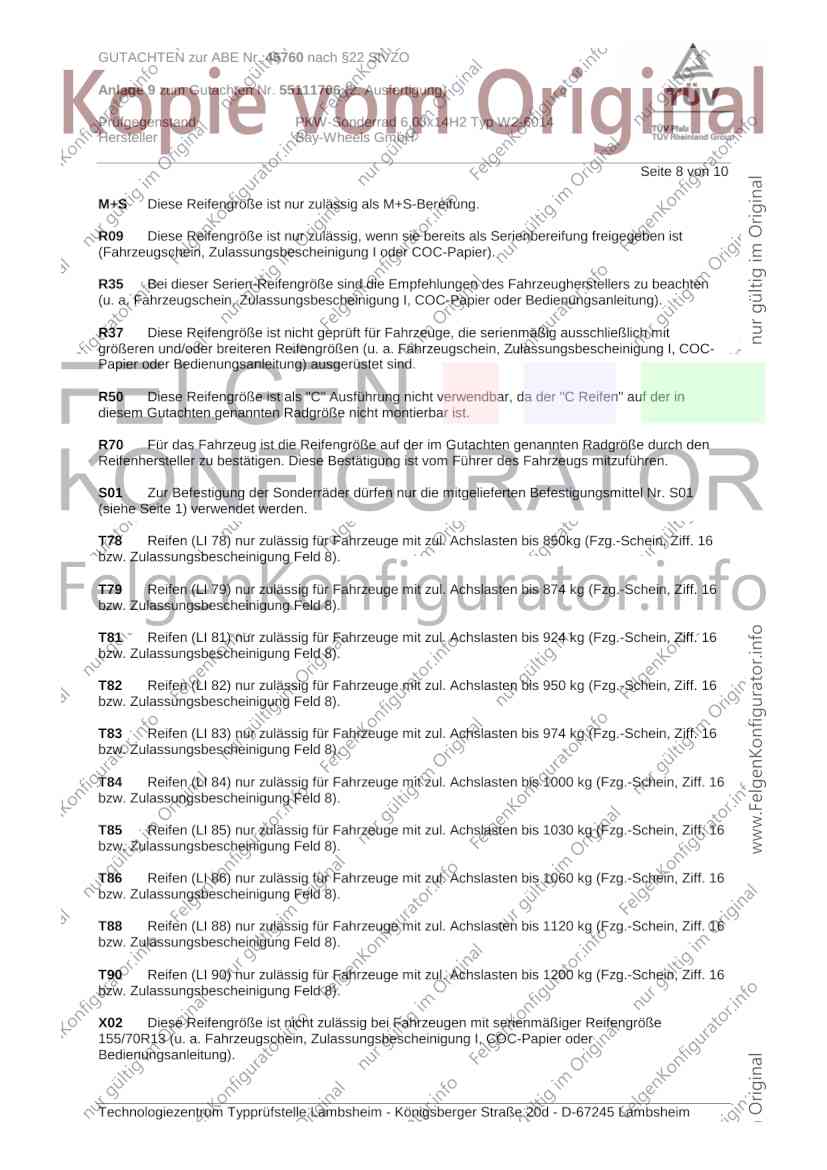

Seite 8 von 10
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X02 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
155/70R13 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55111706 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH

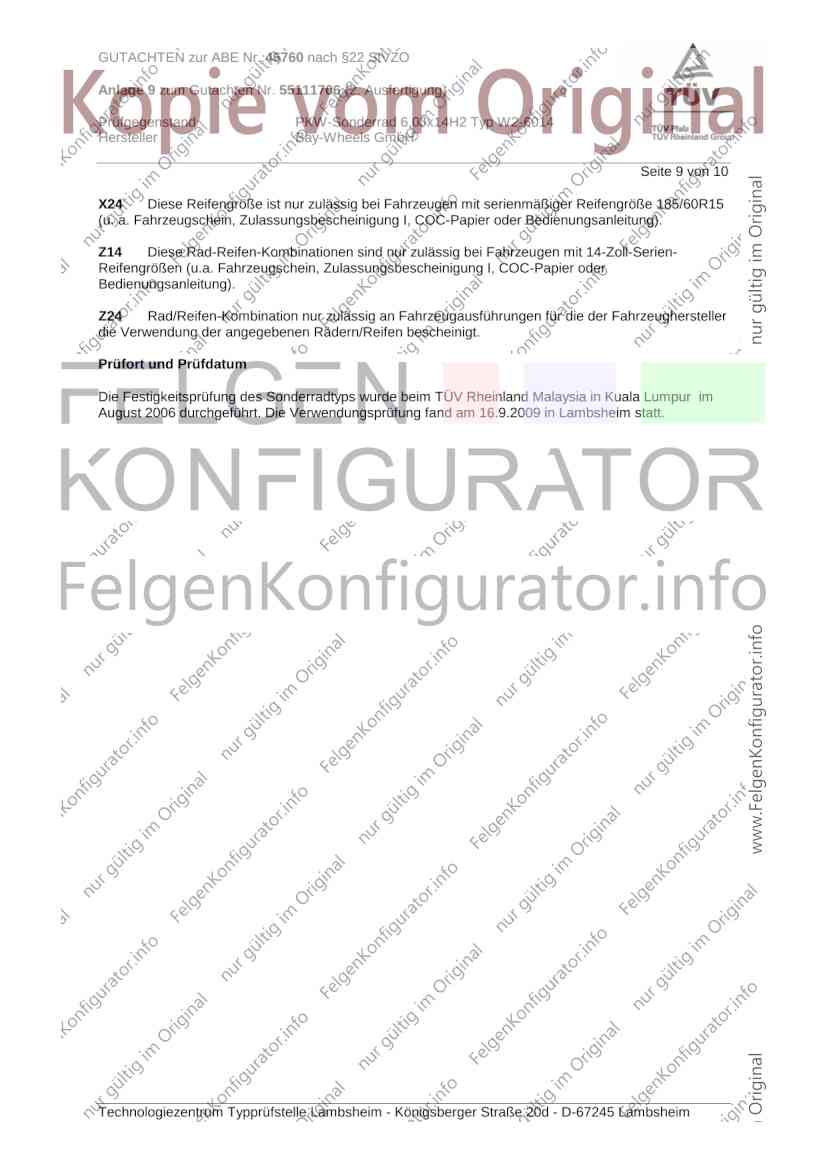

Seite 9 von 10
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z24 Rad/Reifen-Kombination nur zulässig an Fahrzeugausführungen für die der Fahrzeughersteller
die Verwendung der angegebenen Rädern/Reifen bescheinigt.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TÜV Rheinland Malaysia in Kuala Lumpur im
August 2006 durchgeführt. Die Verwendungsprüfung fand am 16.9.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55111706 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH

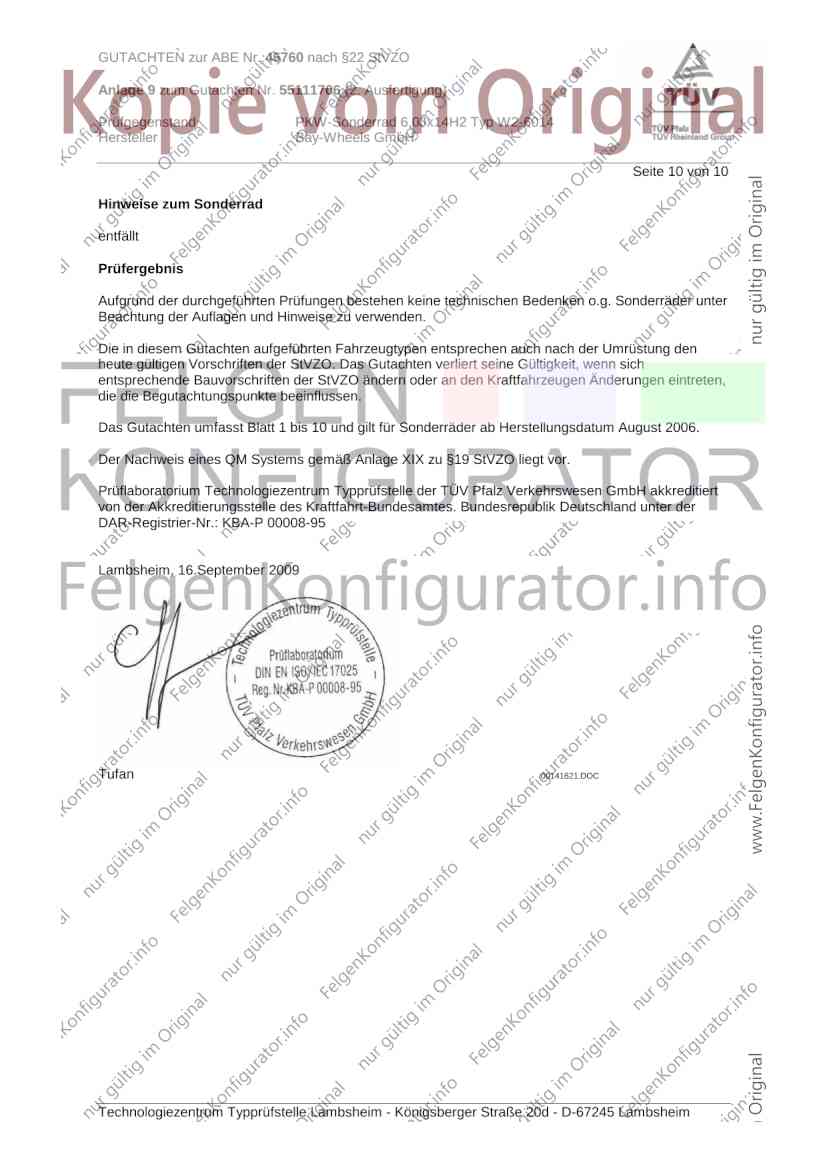

Seite 10 von 10
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16.September 2009
Tufan 00141621.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
