GUTACHTEN zur ABE Nr. 47425 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55014709 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19162
Hersteller O.Z. Spa
Seite 1 von 12
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell SH89 / MSW20
Typ 19162
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
550 19162 550 / Ø73,1-65,1 4/108/65,1 16 605 1990
Kennzeichnungen
KBA-Nummer 47425
Herstellerzeichen MSW
Radtyp und Ausführung 19162 550
Radgröße 7 J x 16 H2
Einpresstiefe ET 16
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 26
S02 Schraube M12x1,25 Kegel 60° 100 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55014709 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47425 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55014709 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19162
Hersteller O.Z. Spa
Seite 2 von 12

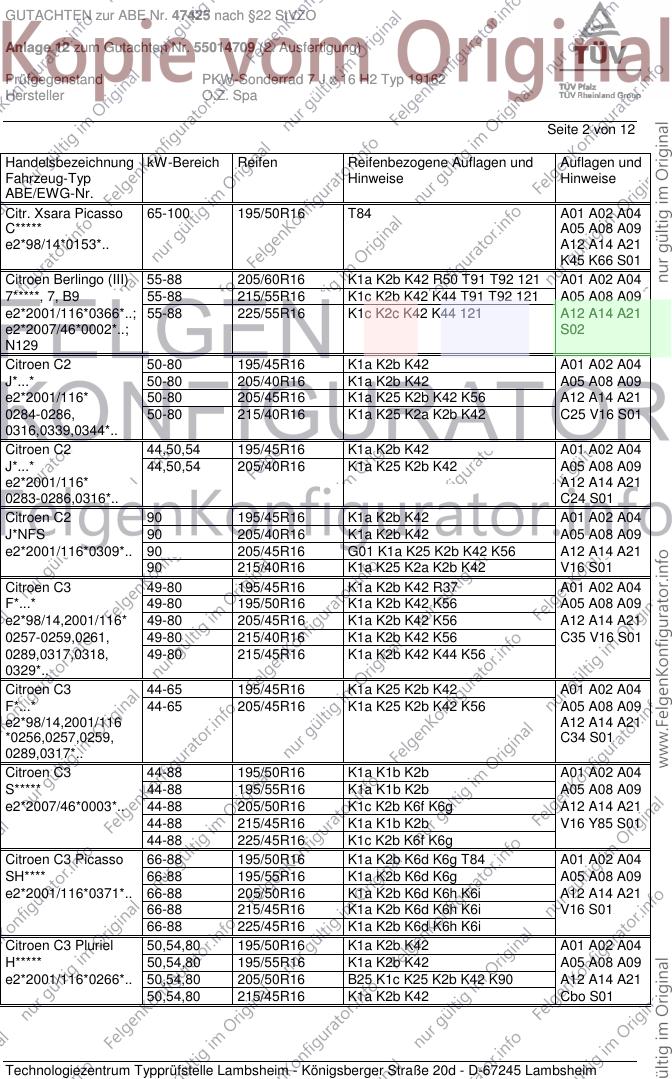

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citr. Xsara Picasso 65-100 195/50R16 T84 A01 A02 A04
C***** A05 A08 A09
e2*98/14*0153*.. A12 A14 A21
K45 K66 S01
Citroen Berlingo (III) 55-88 205/60R16 K1a K2b K42 R50 T91 T92 121 A01 A02 A04
7*****, 7, B9 55-88 215/55R16 K1c K2b K42 K44 T91 T92 121 A05 A08 A09
e2*2001/116*0366*..; 55-88 225/55R16 K1c K2c K42 K44 121 A12 A14 A21
e2*2007/46*0002*..; S02
N129
Citroen C2 50-80 195/45R16 K1a K2b K42 A01 A02 A04
J*...* 50-80 205/40R16 K1a K2b K42 A05 A08 A09
e2*2001/116* 50-80 205/45R16 K1a K25 K2b K42 K56 A12 A14 A21
0284-0286, 50-80 215/40R16 K1a K25 K2a K2b K42 C25 V16 S01
0316,0339,0344*..
Citroen C2 44,50,54 195/45R16 K1a K2b K42 A01 A02 A04
J*...* 44,50,54 205/40R16 K1a K25 K2b K42 A05 A08 A09
e2*2001/116* A12 A14 A21
0283-0286,0316*.. C24 S01
Citroen C2 90 195/45R16 K1a K2b K42 A01 A02 A04
J*NFS 90 205/40R16 K1a K2b K42 A05 A08 A09
e2*2001/116*0309*.. 90 205/45R16 G01 K1a K25 K2b K42 K56 A12 A14 A21
90 215/40R16 K1a K25 K2a K2b K42 V16 S01
Citroen C3 49-80 195/45R16 K1a K2b K42 R37 A01 A02 A04
F*...* 49-80 195/50R16 K1a K2b K42 K56 A05 A08 A09
e2*98/14,2001/116* 49-80 205/45R16 K1a K2b K42 K56 A12 A14 A21
0257-0259,0261, 49-80 215/40R16 K1a K2b K42 K56 C35 V16 S01
0289,0317,0318, 49-80 215/45R16 K1a K2b K42 K44 K56
0329*..
Citroen C3 44-65 195/45R16 K1a K25 K2b K42 A01 A02 A04
F*...* 44-65 205/45R16 K1a K25 K2b K42 K56 A05 A08 A09
e2*98/14,2001/116 A12 A14 A21
*0256,0257,0259, C34 S01
0289,0317*..
Citroen C3 44-88 195/50R16 K1a K1b K2b A01 A02 A04
S***** 44-88 195/55R16 K1a K1b K2b A05 A08 A09
e2*2007/46*0003*.. 44-88 205/50R16 K1c K2b K6f K6g A12 A14 A21
44-88 215/45R16 K1a K1b K2b V16 Y85 S01
44-88 225/45R16 K1c K2b K6f K6g
Citroen C3 Picasso 66-88 195/50R16 K1a K2b K6d K6g T84 A01 A02 A04
SH**** 66-88 195/55R16 K1a K2b K6d K6g A05 A08 A09
e2*2001/116*0371*.. 66-88 205/50R16 K1a K2b K6d K6h K6i A12 A14 A21
66-88 215/45R16 K1a K2b K6d K6h K6i V16 S01
66-88 225/45R16 K1a K2b K6d K6h K6i
Citroen C3 Pluriel 50,54,80 195/50R16 K1a K2b K42 A01 A02 A04
H***** 50,54,80 195/55R16 K1a K2b K42 A05 A08 A09
e2*2001/116*0266*.. 50,54,80 205/50R16 B25 K1c K25 K2b K42 K90 A12 A14 A21
50,54,80 215/45R16 K1a K2b K42 Cbo S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47425 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55014709 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19162
Hersteller O.Z. Spa
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 65-130 205/55R16 K2b K42 K56 A01 A02 A04
L***** 65-130 225/50R16 K1a K2b K42 K44 K56 A05 A08 A09
e2*2001/116*0302*.. A12 A14 A21
Cpe Lim RDK
V16 S01
Citroen C4 Picasso 80,88,92 205/55R16 K2b R37 121 A01 A02 A04
U*****, U 80,88,92 205/60R16 K2b R37 121 A05 A08 A09
e2*2001/116*0345*..; 80-120 215/55R16 K2b K42 121 A12 A14 A21
e2*2007/46*0061*.. 80-120 225/50R16 K2b K42 121 RDK V16 S01
80-120 225/55R16 K2b K42 121
Citroen C5 66-103 205/55R16 Car Lim R37 T88 T89 A02 A04 A05
D*...* 66-152 215/55R16 Car Lim A08 A09 A12
e2*98/14* 66-152 225/50R16 A01 B25 K2c K45 Lim A14 A21 RDK
0215 bis 0221, 66-152 225/50R16 A01 B25 Car K45 V16 S01
0249*.. 66-152 235/50R16 A01 K2c K42 Lim R03
66-152 235/50R16 Car R03
Citroen C5 80-152 215/55R16 Car Lim A02 A04 A05
R*...* 80-152 225/50R16 A01 B25 K2b K45 Lim A08 A09 A12
e2*2001/116* 80-152 225/50R16 A01 B25 Car K45 A14 A21 RDK
0303 bis 0308, 80-152 235/50R16 A01 K2c K42 Lim R03 V16 S01
0315,0334,0335, 80-152 235/50R16 Car R03
0347,0348,0353,
0354*..
Citroen DS3 68-115 195/55R16 K1a K1b K2b A01 A02 A04
S***** 68-115 205/50R16 K1c K2b K6f K6g A05 A08 A09
e2*2007/46*0003*.. 68-115 215/45R16 K1a K1b K2b A12 A14 A21
68-115 225/45R16 K1c K2b K6f K6g V16 Y84 S01
68-88 195/50R16 K1a K1b K2b
Citroen Xantia 50-111,6 205/50R16 G14 T86 T87 A01 A02 A04
X1 50-111,6 225/45R16 A05 A08 A09
G411 A12 A14 A21
B02 K1a K42
V16 S01
Citroen Xantia 50-140 205/50R16 G14 T87 T91 A01 A02 A04
X1.., X1../A, X*...* A05 A08 A09
e2*93/81,98/14 * A12 A14 A21
0001-70,0116-125, B02 K1a K42
131,154,180,191*.. Lim S01
Citroen Xsara 42-120 195/50R16 K45 A01 A02 A04
N*...* 42-120 205/45R16 A05 A08 A09
e2*93/81, 98/14* A12 A14 A21
0104-0113, Car Cpe K56
0115,0175,0189*.. K66 L02 Lim
S01
Citroen Xsara 50-100 195/50R16 K45 A01 A02 A04
N*...* 50-100 205/45R16 A05 A08 A09
e2*98/14,2001/116* A12 A14 A21
0110,0128, 0189, Car Cpe K56
0232-0236, 0268*.. K66 L02 Lim
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47425 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55014709 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19162
Hersteller O.Z. Spa
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peug. 307 Break/SW 50-103 205/55R16 K1c K2c K44 A01 A02 A04
3*...* 50-103 225/50R16 K1c K2c K44 A05 A08 A09
e2*98/14,2001/116* A12 A14 A21
0235,0242-245,0251, Car K46 K56
0252,0287-288,0299, V16 S01
0301,0313,0333*..
Peugeot 1007 50-80 195/45R16 R37 T80 A02 A04 A05
K***** 50-80 195/50R16 A01 K1a K2a K42 K46 K56 A08 A09 A12
e2*2001/116*0300*.. 50-80 205/45R16 A01 K1a K2a K46 K56 A14 A21 S01
50-80 215/45R16 A01 K1a K2a K42 K46 K56
Peugeot 206+ 44 195/50R16 G64 K1c K2b K4h K6d K6i K8e A01 A02 A04
2***** 44 215/45R16 G64 K1c K2b K4h K6d K6i K8e A05 A08 A09
e2*2001/116*0374*.. 44-55 195/45R16 K1b K2b K6d K6i A12 A14 A21
44-55 205/45R16 K1a K1b K2b K4h K6d K6i Flh V16 S01
44-55 215/40R16 K1c K2b K4h K6d K6i K8e
50,55 195/50R16 K1c K2b K4h K6d K6i K8e X24
50,55 215/45R16 K1c K2b K4h K6d K6i K8e X24
Peugeot 207 CC 80-110 195/55R16 A01 K1a A02 A04 A05
W***** 80-110 205/50R16 A01 K1c K2b K42 A08 A09 A12
e2*2001/116*0340*.. 80-110 215/45R16 A01 K1a K1b T86 A14 A21 Cbo
- Cabrio-Coupé 80-110 215/50R16 A01 K1c K2b K42 V16 S01
80-110 225/45R16 A01 K1c K2b K42
Peugeot 207, 207SW 50-128 195/55R16 A01 K1a A02 A04 A05
W***** 50-128 205/50R16 A01 K1c K2b K42 A08 A09 A12
e2*2001/116*0340*.. 50-128 215/45R16 A01 K1a K1b A14 A21 Car
50-128 215/50R16 A01 K1c K2b K42 Flh V16 S01
50-128 225/45R16 A01 K1c K2b K42
50-88 195/50R16 A01 K1a R37
66-88 205/55R16 A01 G03 K1c K2b K41 K42
Peugeot 3008 80-115 215/60R16 119 A02 A04 A05
0U**** 80-115 225/55R16 A01 K2b A08 A09 A12
e2*2001/116*0377*.. 80-115 225/60R16 A01 K2b 117 A14 A21 A58
S02
Peugeot 306 43-120 195/45R16 T80 A01 A02 A04
7*...* A05 A08 A09
e2*93/81,98/14* A12 A14 A21
0081,86,144-152, K42 K46 K56
167,190,240-241*.. S01
Peugeot 306 44-120 195/45R16 T80 A01 A02 A04
7A/7 A05 A08 A09
G264 A12 A14 A21
K42 K46 K56
S01
Peugeot 306 Cabrio 65-89 195/45R16 T80 A01 A02 A04
7D A05 A08 A09
G720 A12 A14 A21
K42 K46 K56
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47425 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55014709 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19162
Hersteller O.Z. Spa
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 307 50-130 205/55R16 K1c K2b K44 A01 A02 A04
3*...* 50-130 225/50R16 K1c K2c K44 A05 A08 A09
e2*98/14,2001/116* A12 A14 A21
0235,0242-245,0251, Flh K46 K56
0252,0287-0288, V16 S01
0290,0299,0301,
0313,0333*..
Peugeot 307 CC 80-130 205/55R16 K1c K2b A01 A02 A04
3*...* 80-130 225/50R16 K1c K2b K44 A05 A08 A09
e2*98/14,2001/116* A12 A14 A21
0235,0243-244,0290, Cbo K46 K56
0313*.. V16 S01
- Cabrio/Coupé
Peugeot 308 66-110 195/60R16 A33 T89 Z15 A02 A04 A05
4***** 66-120 205/55R16 A01 A12 K42 R37 A08 A09 A14
e2*2001/116*0362*.. 66-120 215/50R16 A01 A12 K42 R37 A21 Cbo Flh
- Fließheck 66-120 215/55R16 A01 A12 K42 V16 S01
- CabrioCoupé 66-120 225/50R16 A01 A12 K1a K2b K42
Peugeot 308 SW 66-110 195/60R16 A33 T89 Z15 A02 A04 A05
4***** 66-120 205/55R16 A12 R37 A08 A09 A14
e2*2001/116*0362*.. 66-120 215/50R16 A01 A12 K42 R37 A21 Car V16
66-120 215/55R16 A01 A12 K42 S01
66-120 225/50R16 A01 A12 K1a K2b K42
Peugeot 405 47-116 205/45R16 K1a K41 K42 T83 T87 A01 A02 A04
15B, 4B, 15E, 4E 47-116 215/40R16 K1a K41 K42 T82 T86 A05 A08 A09
E666, /1,/2, A12 A14 A21
E815, /1,/2 Car Lim S01
Peugeot 406 55-97,4 205/55R16 T89 T90 T91 121 A02 A04 A05
8*...* A08 A09 A12
e2*93/81, 98/14* A14 A21 Car
0023-29,0155*.. Lim Pe7 S01
Peugeot 406 55-152 205/55R16 T89 T90 T91 121 A02 A04 A05
8*...* A08 A09 A12
e2*93/81,98/14* A14 A21 Car
0073,0087-92,0101, Lim Pe7 R21
0188,0222,0223, S01
0264*..
Peugeot Partner (III) 55-88 205/60R16 K1a K2b K42 R50 T91 T92 121 A01 A02 A04
7*****, 7, B9 55-88 215/55R16 K1c K2b K42 K44 T91 T92 121 A05 A08 A09
e2*2001/116*0365*..; 55-88 225/55R16 K1c K2c K42 K44 121 A12 A14 A21
e2*2007/46*0001*..; S02
N128

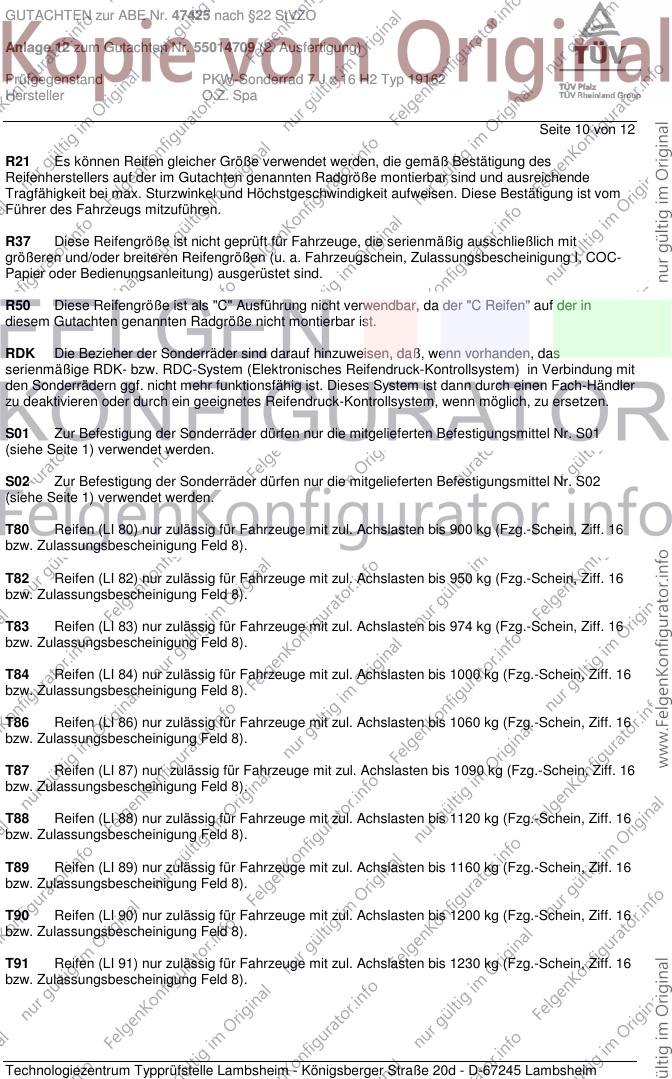

Auflagen und Hinweise
117 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1170 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47425 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55014709 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19162
Hersteller O.Z. Spa
Seite 6 von 12

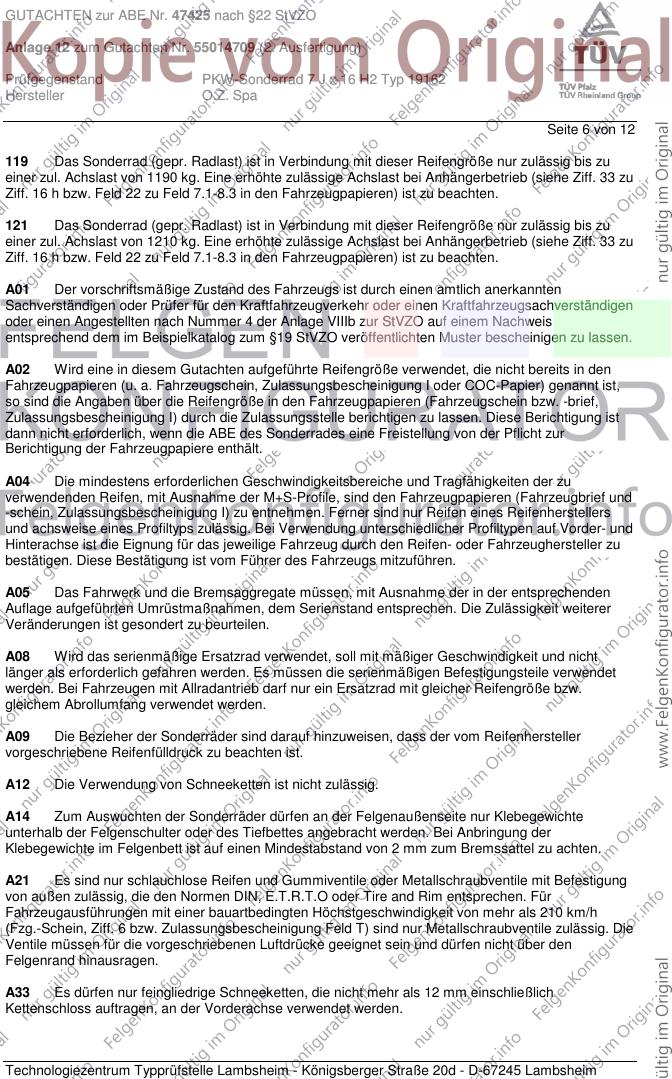

119 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1190 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
121 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1210 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47425 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55014709 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19162
Hersteller O.Z. Spa
Seite 7 von 12

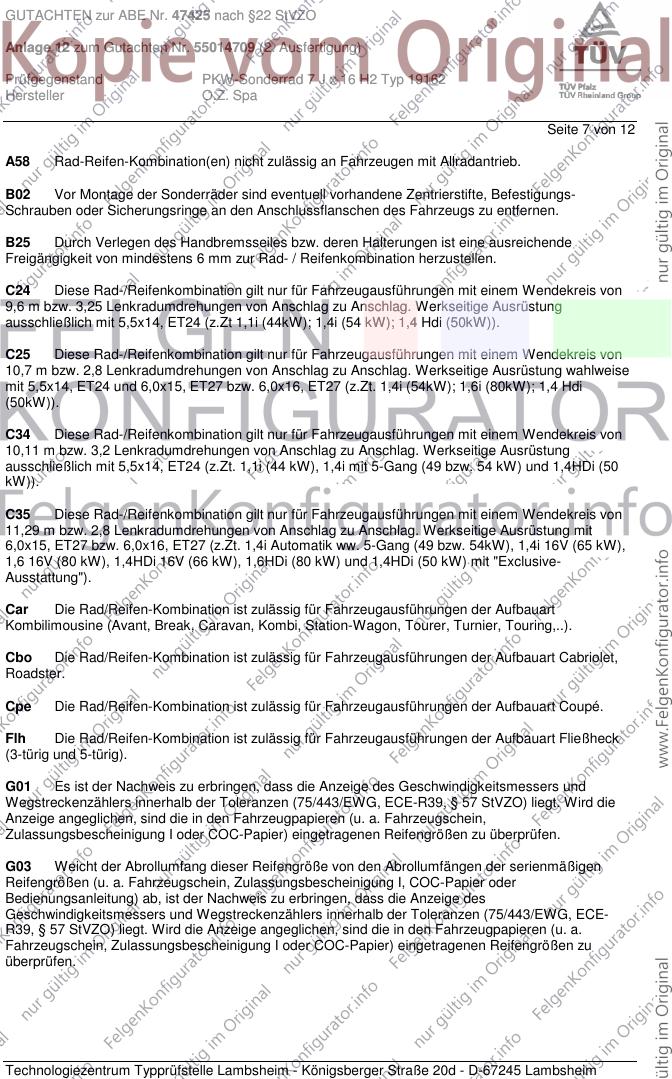

A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
C24 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,6 m bzw. 3,25 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt 1,1i (44kW); 1,4i (54 kW); 1,4 Hdi (50kW)).
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
C34 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,11 m bzw. 3,2 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt. 1,1i (44 kW), 1,4i mit 5-Gang (49 bzw. 54 kW) und 1,4HDi (50
kW)).
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (49 bzw. 54kW), 1,4i 16V (65 kW),
1,6 16V (80 kW), 1,4HDi 16V (66 kW), 1,6HDi (80 kW) und 1,4HDi (50 kW) mit "Exclusive-
Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47425 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55014709 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19162
Hersteller O.Z. Spa
Seite 8 von 12

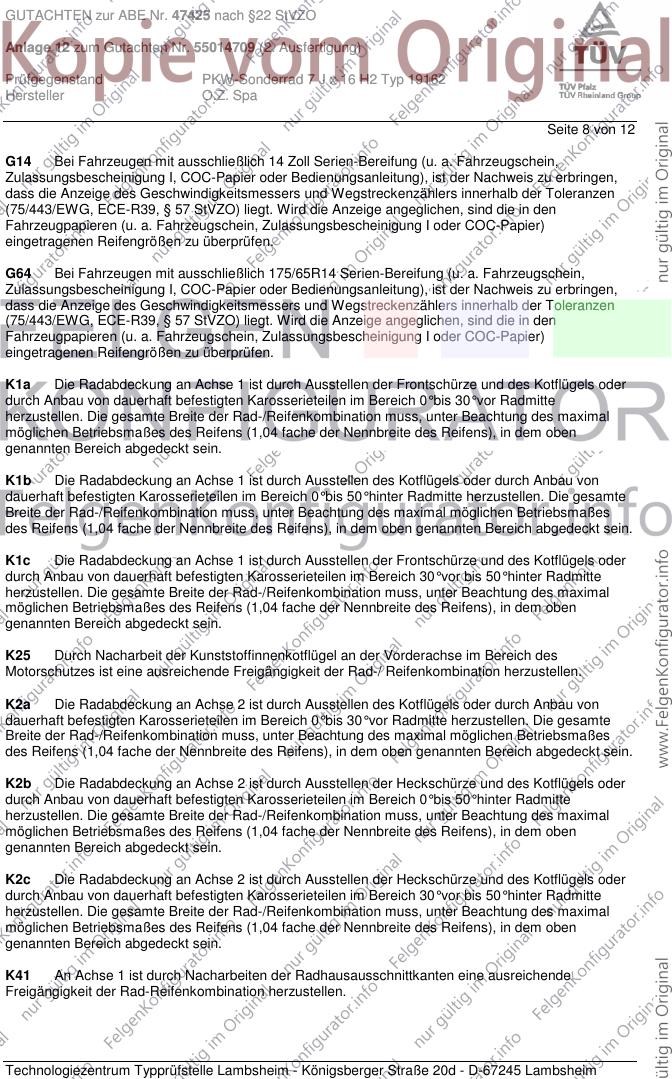

G14 Bei Fahrzeugen mit ausschließlich 14 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47425 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55014709 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19162
Hersteller O.Z. Spa
Seite 9 von 12

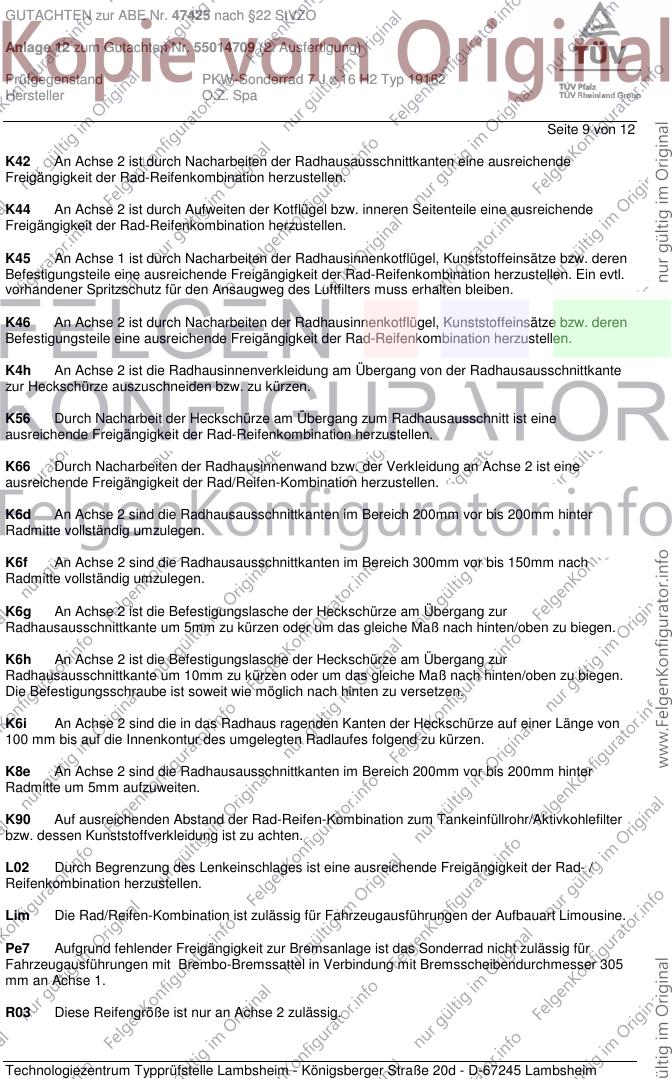

K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 150mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Pe7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 305
mm an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47425 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55014709 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19162
Hersteller O.Z. Spa
Seite 10 von 12
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47425 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55014709 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19162
Hersteller O.Z. Spa
Seite 11 von 12

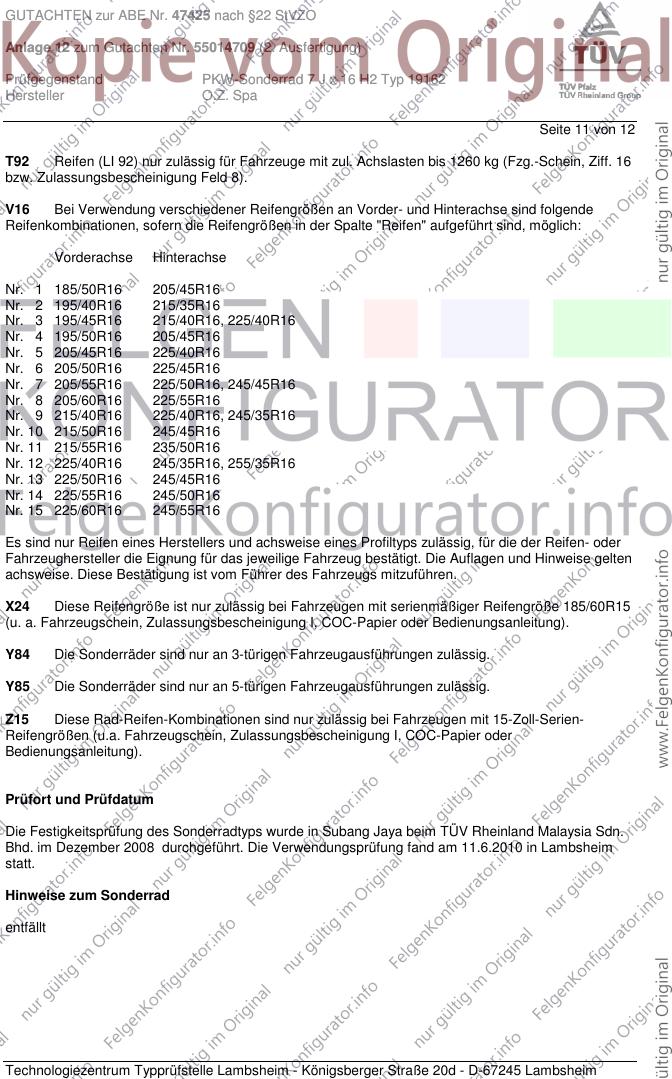

T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn.
Bhd. im Dezember 2008 durchgeführt. Die Verwendungsprüfung fand am 11.6.2010 in Lambsheim
statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47425 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55014709 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19162
Hersteller O.Z. Spa
Seite 12 von 12

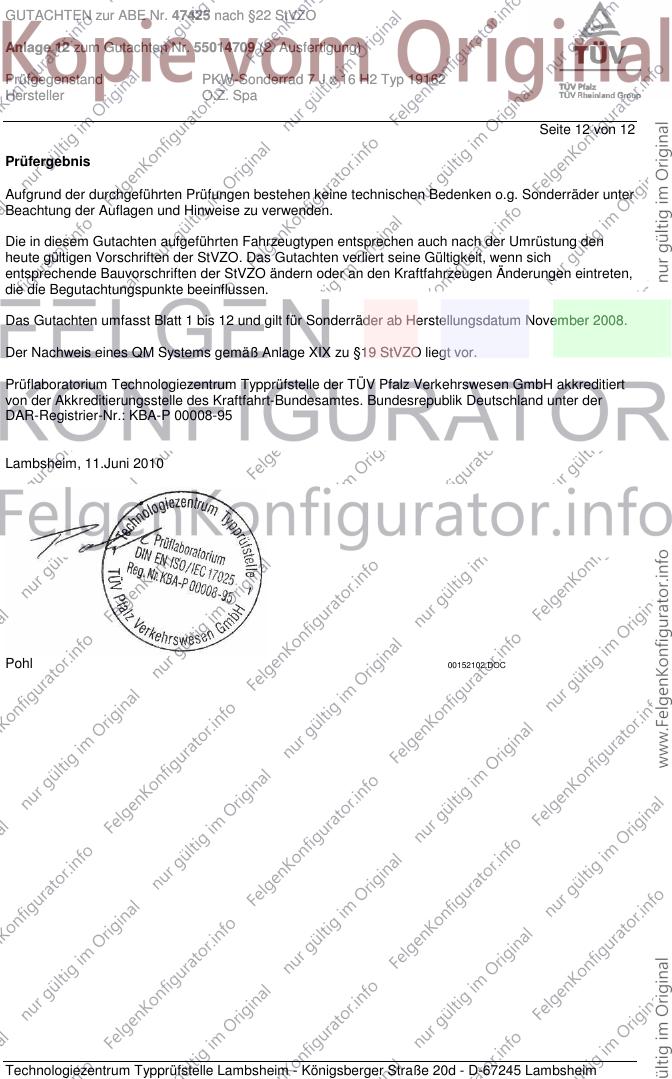

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11.Juni 2010
Pohl 00152102.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
