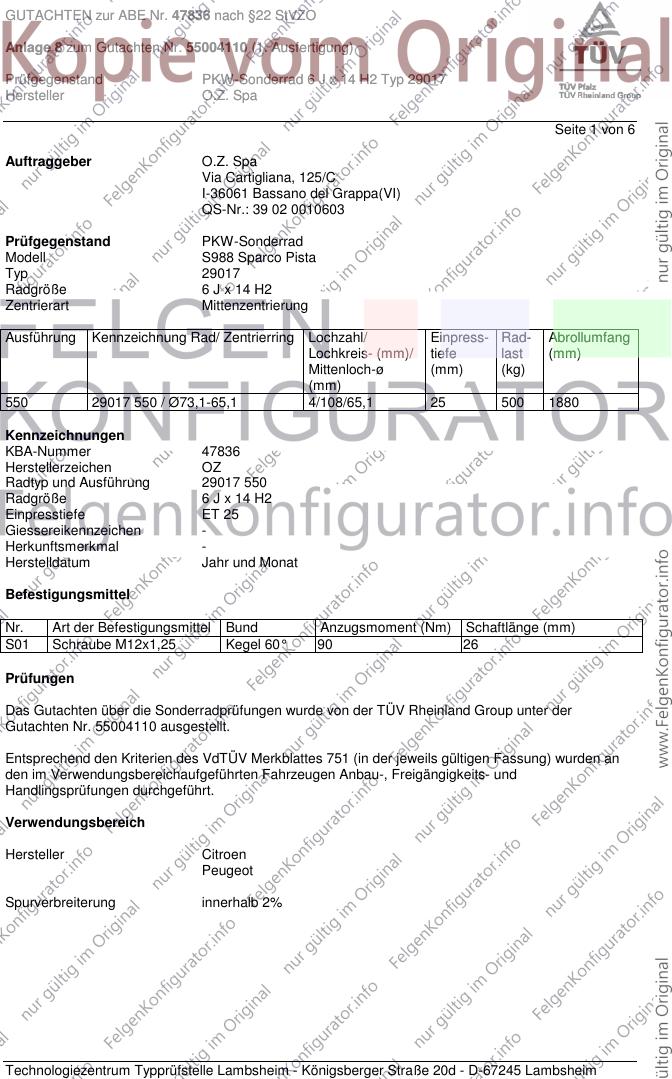

GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 1 von 6
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell S988 Sparco Pista
Typ 29017
Radgröße 6 J x 14 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
550 29017 550 / Ø73,1-65,1 4/108/65,1 25 500 1880
Kennzeichnungen
KBA-Nummer 47836
Herstellerzeichen OZ
Radtyp und Ausführung 29017 550
Radgröße 6 J x 14 H2
Einpresstiefe ET 25
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 26
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 55004110 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

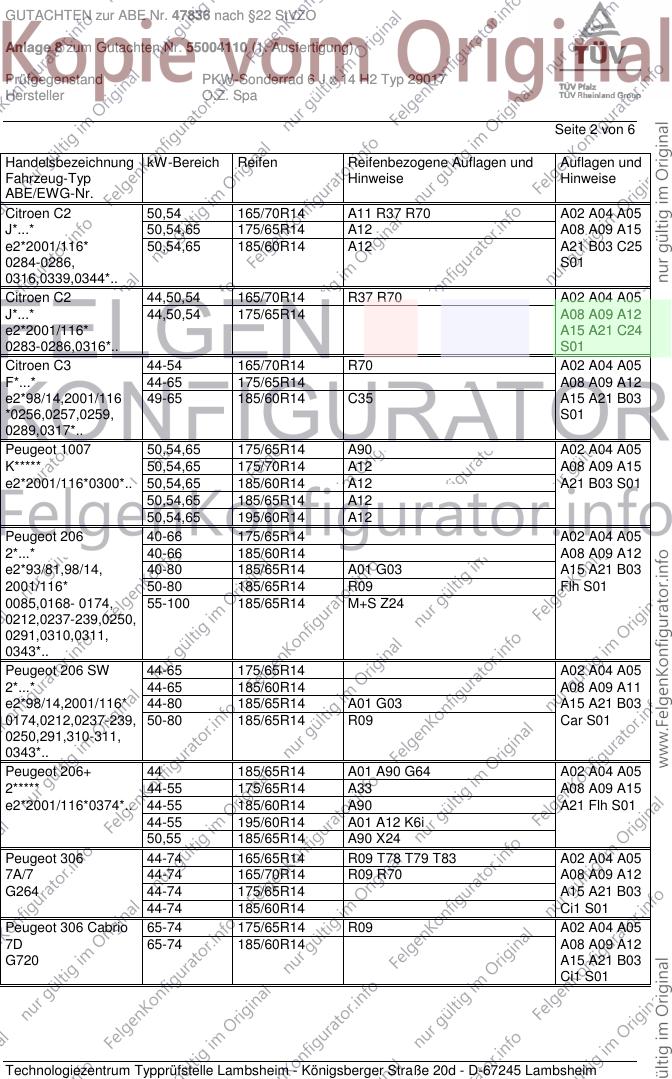

GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C2 50,54 165/70R14 A11 R37 R70 A02 A04 A05
J*...* 50,54,65 175/65R14 A12 A08 A09 A15
e2*2001/116* 50,54,65 185/60R14 A12 A21 B03 C25
0284-0286, S01
0316,0339,0344*..
Citroen C2 44,50,54 165/70R14 R37 R70 A02 A04 A05
J*...* 44,50,54 175/65R14 A08 A09 A12
e2*2001/116* A15 A21 C24
0283-0286,0316*.. S01
Citroen C3 44-54 165/70R14 R70 A02 A04 A05
F*...* 44-65 175/65R14 A08 A09 A12
e2*98/14,2001/116 49-65 185/60R14 C35 A15 A21 B03
*0256,0257,0259, S01
0289,0317*..
Peugeot 1007 50,54,65 175/65R14 A90 A02 A04 A05
K***** 50,54,65 175/70R14 A12 A08 A09 A15
e2*2001/116*0300*.. 50,54,65 185/60R14 A12 A21 B03 S01
50,54,65 185/65R14 A12
50,54,65 195/60R14 A12
Peugeot 206 40-66 175/65R14 A02 A04 A05
2*...* 40-66 185/60R14 A08 A09 A12
e2*93/81,98/14, 40-80 185/65R14 A01 G03 A15 A21 B03
2001/116* 50-80 185/65R14 R09 Flh S01
0085,0168- 0174, 55-100 185/65R14 M+S Z24
0212,0237-239,0250,
0291,0310,0311,
0343*..
Peugeot 206 SW 44-65 175/65R14 A02 A04 A05
2*...* 44-65 185/60R14 A08 A09 A11
e2*98/14,2001/116* 44-80 185/65R14 A01 G03 A15 A21 B03
0174,0212,0237-239, 50-80 185/65R14 R09 Car S01
0250,291,310-311,
0343*..
Peugeot 206+ 44 185/65R14 A01 A90 G64 A02 A04 A05
2***** 44-55 175/65R14 A33 A08 A09 A15
e2*2001/116*0374*.. 44-55 185/60R14 A90 A21 Flh S01
44-55 195/60R14 A01 A12 K6i
50,55 185/65R14 A90 X24
Peugeot 306 44-74 165/65R14 R09 T78 T79 T83 A02 A04 A05
7A/7 44-74 165/70R14 R09 R70 A08 A09 A12
G264 44-74 175/65R14 A15 A21 B03
44-74 185/60R14 Ci1 S01
Peugeot 306 Cabrio 65-74 175/65R14 R09 A02 A04 A05
7D 65-74 185/60R14 A08 A09 A12
G720 A15 A21 B03
Ci1 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

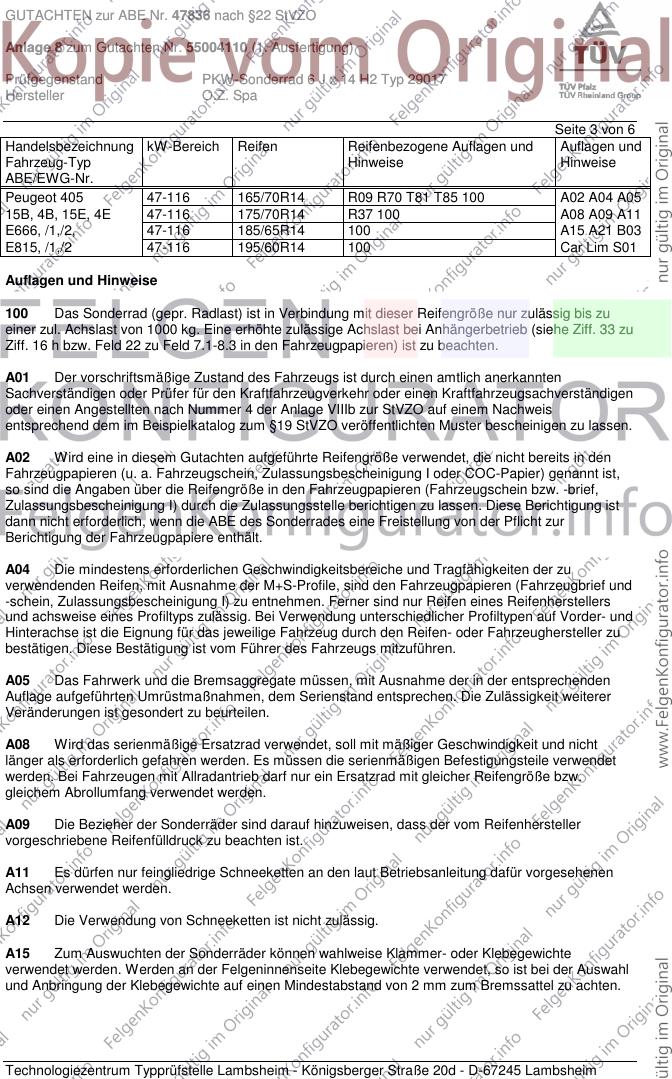

GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 405 47-116 165/70R14 R09 R70 T81 T85 100 A02 A04 A05
15B, 4B, 15E, 4E 47-116 175/70R14 R37 100 A08 A09 A11
E666, /1,/2, 47-116 185/65R14 100 A15 A21 B03
E815, /1,/2 47-116 195/60R14 100 Car Lim S01
Auflagen und Hinweise
100 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1000 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

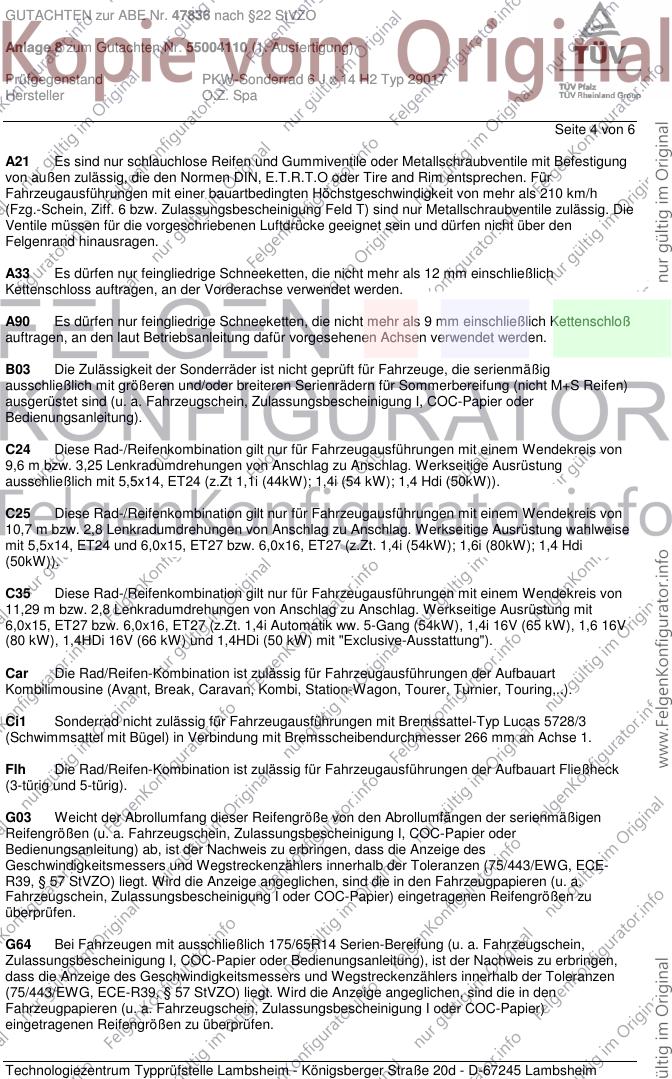

GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 4 von 6
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
C24 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,6 m bzw. 3,25 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt 1,1i (44kW); 1,4i (54 kW); 1,4 Hdi (50kW)).
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (54kW), 1,4i 16V (65 kW), 1,6 16V
(80 kW), 1,4HDi 16V (66 kW) und 1,4HDi (50 kW) mit "Exclusive-Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Ci1 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremssattel-Typ Lucas 5728/3
(Schwimmsattel mit Bügel) in Verbindung mit Bremsscheibendurchmesser 266 mm an Achse 1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

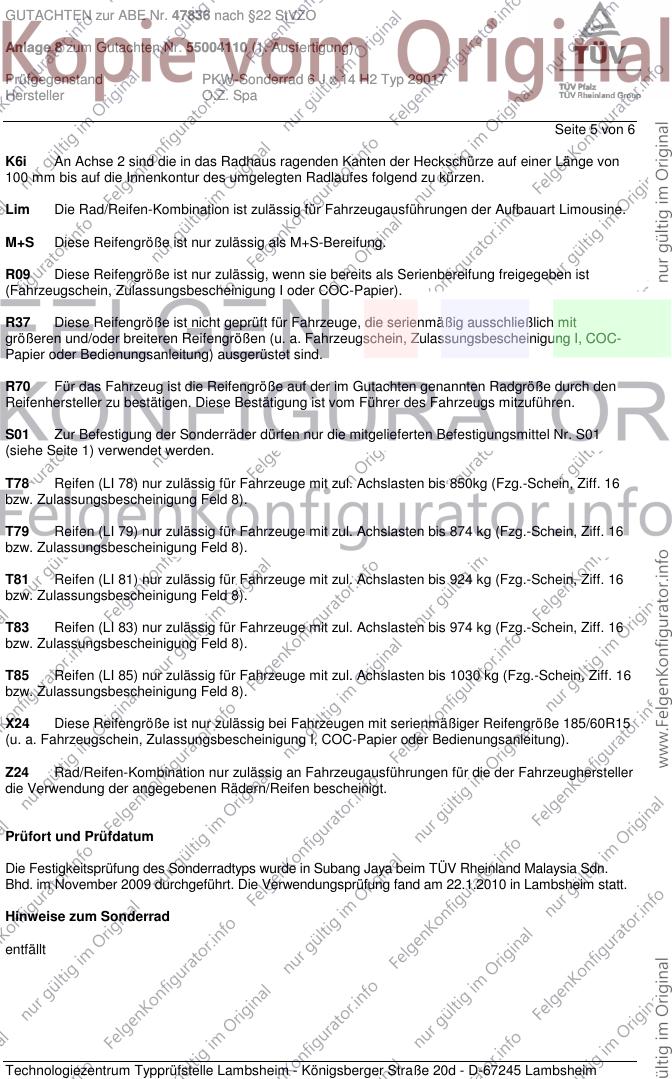

GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa
Seite 5 von 6
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z24 Rad/Reifen-Kombination nur zulässig an Fahrzeugausführungen für die der Fahrzeughersteller
die Verwendung der angegebenen Rädern/Reifen bescheinigt.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn.
Bhd. im November 2009 durchgeführt. Die Verwendungsprüfung fand am 22.1.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47836 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55004110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 29017
Hersteller O.Z. Spa

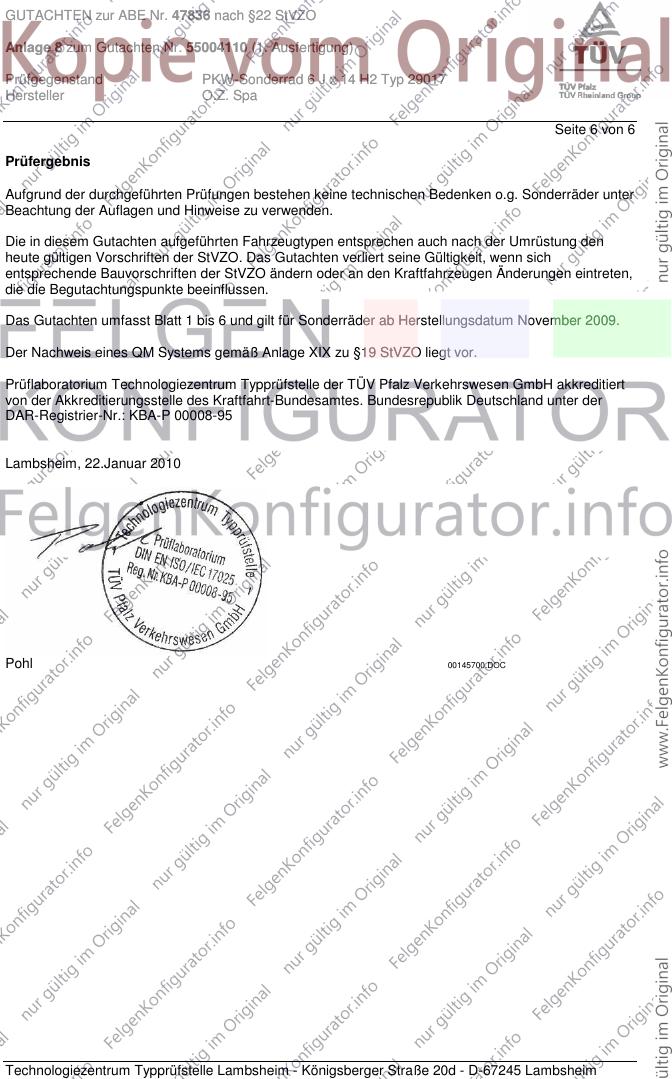

Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum November 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 22.Januar 2010
Pohl 00145700.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
