GUTACHTEN zur ABE Nr. 47777 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55110009 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ GR757
Hersteller Alutec Leichtmetallfelgen GmbH

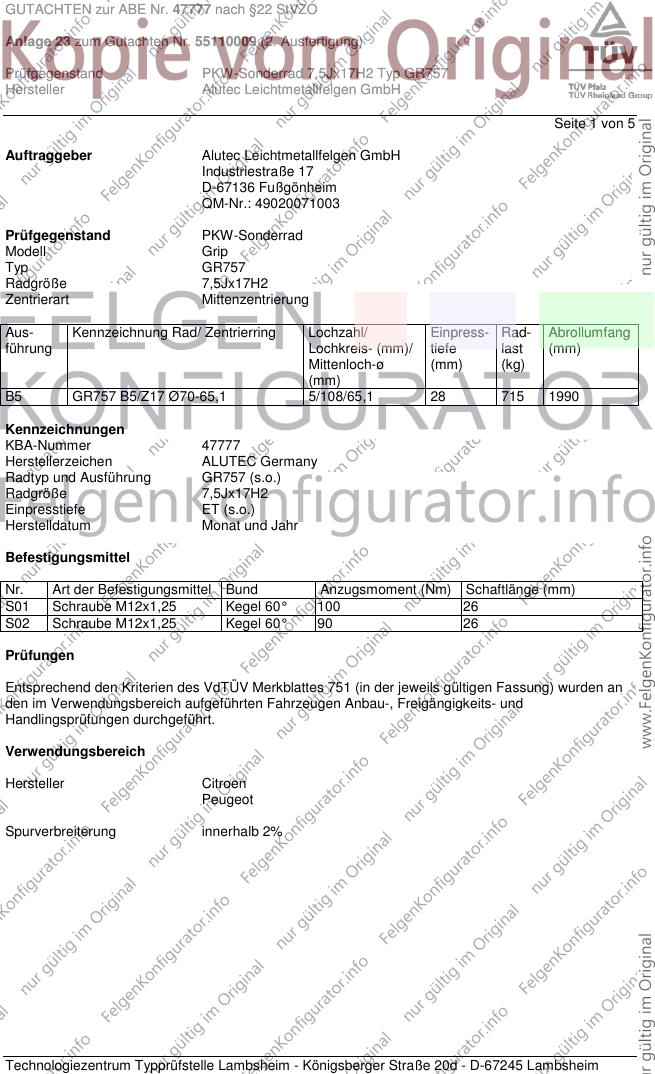

Seite 1 von 5
Auftraggeber Alutec Leichtmetallfelgen GmbH
Industriestraße 17
D-67136 Fußgönheim
QM-Nr.: 49020071003
Prüfgegenstand PKW-Sonderrad
Modell Grip
Typ GR757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B5 GR757 B5/Z17 Ø70-65,1 5/108/65,1 28 715 1990
Kennzeichnungen
KBA-Nummer 47777
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung GR757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 100 26
S02 Schraube M12x1,25 Kegel 60° 90 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47777 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55110009 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ GR757
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C5 80-177 225/55R17 A90 A02 A04 A05
R*****, R 80-177 235/50R17 A12 A08 A09 A14
e2*2001/116*0360*...; 80-177 245/50R17 A01 K2b A19 Car Lim
e2*2007/46*0065*.. RDK S01
Citroen C6 120-155 225/55R17 A02 A04 A05
T***** 120-155 235/50R17 A08 A09 A12
e2*2001/116*0320*.. 120-155 245/50R17 A01 K1a A14 A19 B03
120-155 255/50R17 A01 G01 K1c Lim NBF RDK
V17 S01
Peugeot 407 Coupé 100-155 215/55R17 A31 T93 A02 A04 A05
6*...*; 6*****; 6 100-155 225/50R17 A12 T93 A08 A09 A14
e2*2001/116* 100-155 235/50R17 A01 A12 K1a K2b A19 B03 Cpe
0295,0297, RDK S02
0328,0332*..;
e2*2001/116*0369*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47777 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55110009 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ GR757
Hersteller Alutec Leichtmetallfelgen GmbH

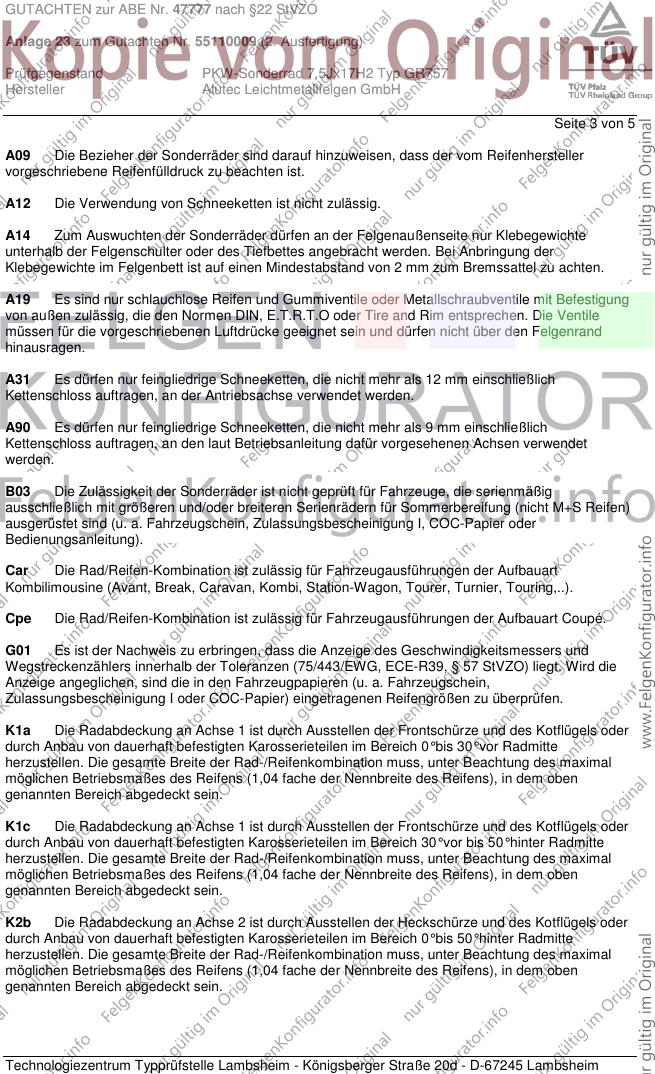

Seite 3 von 5
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Antriebsachse verwendet werden.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47777 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55110009 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ GR757
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 4 von 5
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47777 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55110009 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ GR757
Hersteller Alutec Leichtmetallfelgen GmbH

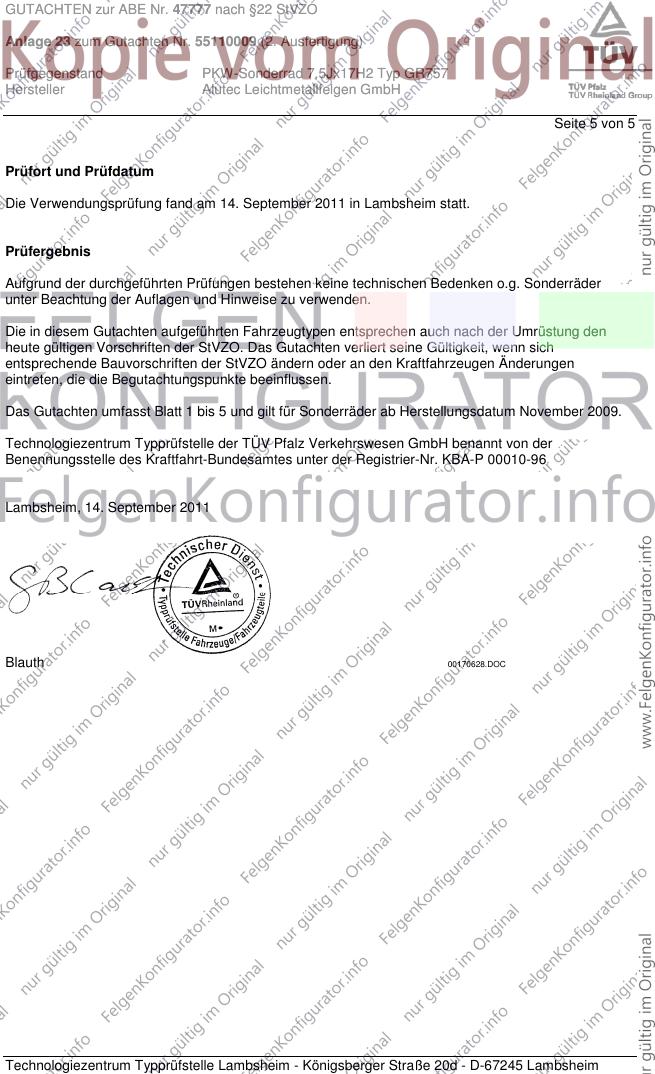

Seite 5 von 5
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. September 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum November 2009.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 14. September 2011
Blauth 00170628.DOC
