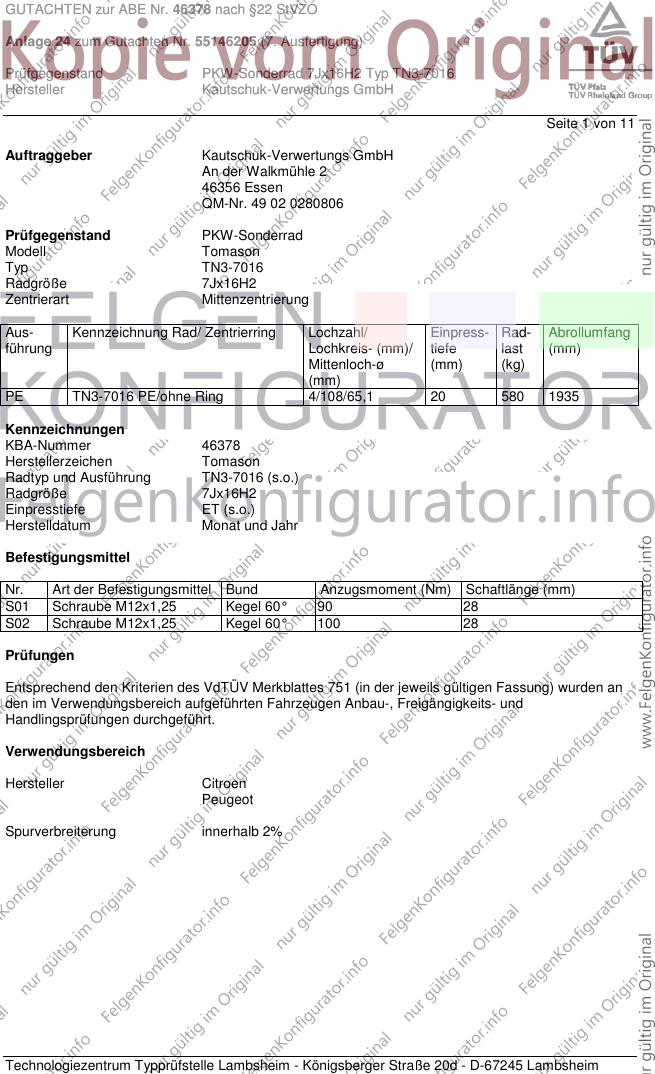

GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 11
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN3-7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PE TN3-7016 PE/ohne Ring 4/108/65,1 20 580 1935
Kennzeichnungen
KBA-Nummer 46378
Herstellerzeichen Tomason
Radtyp und Ausführung TN3-7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 28
S02 Schraube M12x1,25 Kegel 60° 100 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

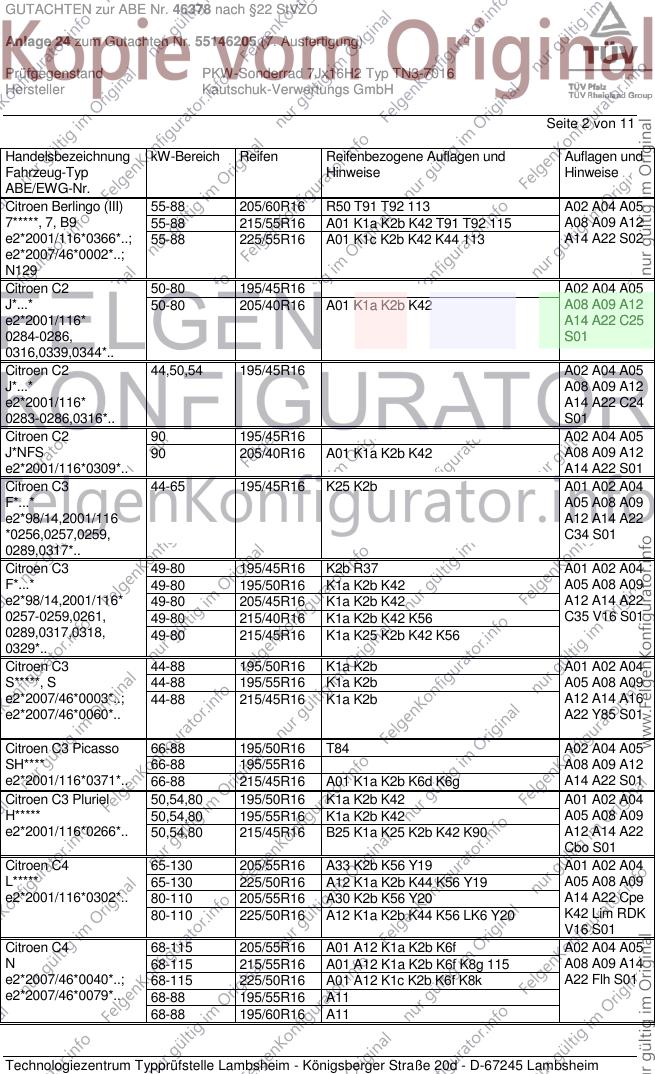

GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Berlingo (III) 55-88 205/60R16 R50 T91 T92 113 A02 A04 A05
7*****, 7, B9 55-88 215/55R16 A01 K1a K2b K42 T91 T92 115 A08 A09 A12
e2*2001/116*0366*..; 55-88 225/55R16 A01 K1c K2b K42 K44 113 A14 A22 S02
e2*2007/46*0002*..;
N129
Citroen C2 50-80 195/45R16 A02 A04 A05
J*...* 50-80 205/40R16 A01 K1a K2b K42 A08 A09 A12
e2*2001/116* A14 A22 C25
0284-0286, S01
0316,0339,0344*..
Citroen C2 44,50,54 195/45R16 A02 A04 A05
J*...* A08 A09 A12
e2*2001/116* A14 A22 C24
0283-0286,0316*.. S01
Citroen C2 90 195/45R16 A02 A04 A05
J*NFS 90 205/40R16 A01 K1a K2b K42 A08 A09 A12
e2*2001/116*0309*.. A14 A22 S01
Citroen C3 44-65 195/45R16 K25 K2b A01 A02 A04
F*...* A05 A08 A09
e2*98/14,2001/116 A12 A14 A22
*0256,0257,0259, C34 S01
0289,0317*..
Citroen C3 49-80 195/45R16 K2b R37 A01 A02 A04
F*...* 49-80 195/50R16 K1a K2b K42 A05 A08 A09
e2*98/14,2001/116* 49-80 205/45R16 K1a K2b K42 A12 A14 A22
0257-0259,0261, 49-80 215/40R16 K1a K2b K42 K56 C35 V16 S01
0289,0317,0318, 49-80 215/45R16 K1a K25 K2b K42 K56
0329*..
Citroen C3 44-88 195/50R16 K1a K2b A01 A02 A04
S*****, S 44-88 195/55R16 K1a K2b A05 A08 A09
e2*2007/46*0003*..; 44-88 215/45R16 K1a K2b A12 A14 A16
e2*2007/46*0060*.. A22 Y85 S01
Citroen C3 Picasso 66-88 195/50R16 T84 A02 A04 A05
SH**** 66-88 195/55R16 A08 A09 A12
e2*2001/116*0371*.. 66-88 215/45R16 A01 K1a K2b K6d K6g A14 A22 S01
Citroen C3 Pluriel 50,54,80 195/50R16 K1a K2b K42 A01 A02 A04
H***** 50,54,80 195/55R16 K1a K2b K42 A05 A08 A09
e2*2001/116*0266*.. 50,54,80 215/45R16 B25 K1a K25 K2b K42 K90 A12 A14 A22
Cbo S01
Citroen C4 65-130 205/55R16 A33 K2b K56 Y19 A01 A02 A04
L***** 65-130 225/50R16 A12 K1a K2b K44 K56 Y19 A05 A08 A09
e2*2001/116*0302*.. 80-110 205/55R16 A30 K2b K56 Y20 A14 A22 Cpe
80-110 225/50R16 A12 K1a K2b K44 K56 LK6 Y20 K42 Lim RDK
V16 S01
Citroen C4 68-115 205/55R16 A01 A12 K1a K2b K6f A02 A04 A05
N 68-115 215/55R16 A01 A12 K1a K2b K6f K8g 115 A08 A09 A14
e2*2007/46*0040*..; 68-115 225/50R16 A01 A12 K1c K2b K6f K8k A22 Flh S01
e2*2007/46*0079*.. 68-88 195/55R16 A11
68-88 195/60R16 A11
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

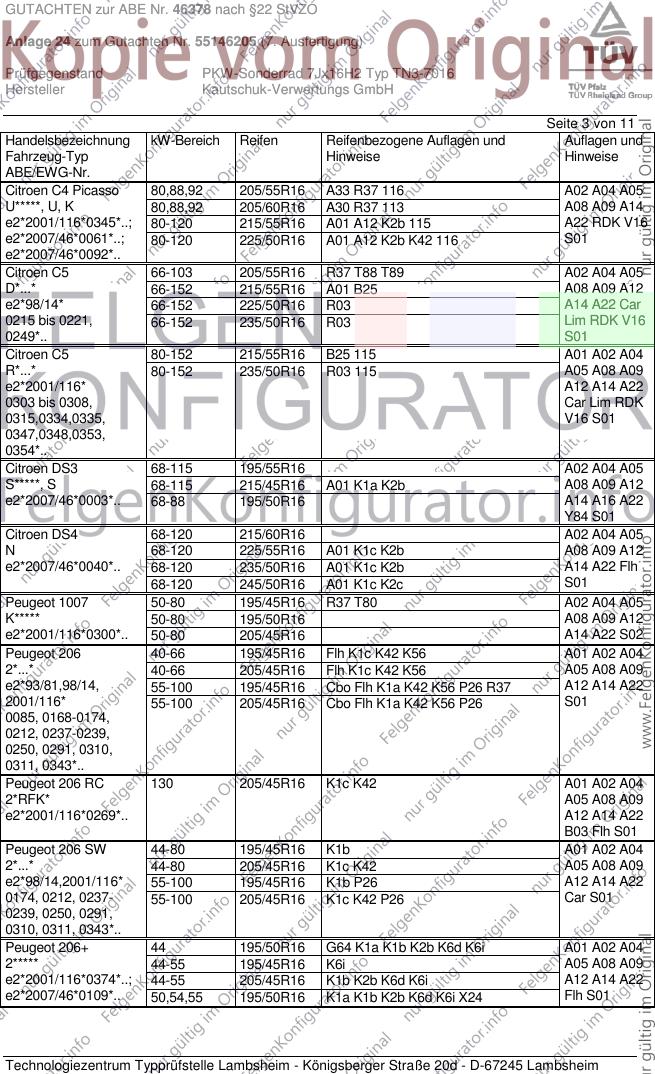

GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Picasso 80,88,92 205/55R16 A33 R37 116 A02 A04 A05
U*****, U, K 80,88,92 205/60R16 A30 R37 113 A08 A09 A14
e2*2001/116*0345*..; 80-120 215/55R16 A01 A12 K2b 115 A22 RDK V16
e2*2007/46*0061*..; 80-120 225/50R16 A01 A12 K2b K42 116 S01
e2*2007/46*0092*..
Citroen C5 66-103 205/55R16 R37 T88 T89 A02 A04 A05
D*...* 66-152 215/55R16 A01 B25 A08 A09 A12
e2*98/14* 66-152 225/50R16 R03 A14 A22 Car
0215 bis 0221, 66-152 235/50R16 R03 Lim RDK V16
0249*.. S01
Citroen C5 80-152 215/55R16 B25 115 A01 A02 A04
R*...* 80-152 235/50R16 R03 115 A05 A08 A09
e2*2001/116* A12 A14 A22
0303 bis 0308, Car Lim RDK
0315,0334,0335, V16 S01
0347,0348,0353,
0354*..
Citroen DS3 68-115 195/55R16 A02 A04 A05
S*****, S 68-115 215/45R16 A01 K1a K2b A08 A09 A12
e2*2007/46*0003*.. 68-88 195/50R16 A14 A16 A22
Y84 S01
Citroen DS4 68-120 215/60R16 A02 A04 A05
N 68-120 225/55R16 A01 K1c K2b A08 A09 A12
e2*2007/46*0040*.. 68-120 235/50R16 A01 K1c K2b A14 A22 Flh
68-120 245/50R16 A01 K1c K2c S01
Peugeot 1007 50-80 195/45R16 R37 T80 A02 A04 A05
K***** 50-80 195/50R16 A08 A09 A12
e2*2001/116*0300*.. 50-80 205/45R16 A14 A22 S02
Peugeot 206 40-66 195/45R16 Flh K1c K42 K56 A01 A02 A04
2*...* 40-66 205/45R16 Flh K1c K42 K56 A05 A08 A09
e2*93/81,98/14, 55-100 195/45R16 Cbo Flh K1a K42 K56 P26 R37 A12 A14 A22
2001/116* 55-100 205/45R16 Cbo Flh K1a K42 K56 P26 S01
0085, 0168-0174,
0212, 0237-0239,
0250, 0291, 0310,
0311, 0343*..
Peugeot 206 RC 130 205/45R16 K1c K42 A01 A02 A04
2*RFK* A05 A08 A09
e2*2001/116*0269*.. A12 A14 A22
B03 Flh S01
Peugeot 206 SW 44-80 195/45R16 K1b A01 A02 A04
2*...* 44-80 205/45R16 K1c K42 A05 A08 A09
e2*98/14,2001/116* 55-100 195/45R16 K1b P26 A12 A14 A22
0174, 0212, 0237- 55-100 205/45R16 K1c K42 P26 Car S01
0239, 0250, 0291,
0310, 0311, 0343*..
Peugeot 206+ 44 195/50R16 G64 K1a K1b K2b K6d K6i A01 A02 A04
2***** 44-55 195/45R16 K6i A05 A08 A09
e2*2001/116*0374*..; 44-55 205/45R16 K1b K2b K6d K6i A12 A14 A22
e2*2007/46*0109*.. 50,54,55 195/50R16 K1a K1b K2b K6d K6i X24 Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

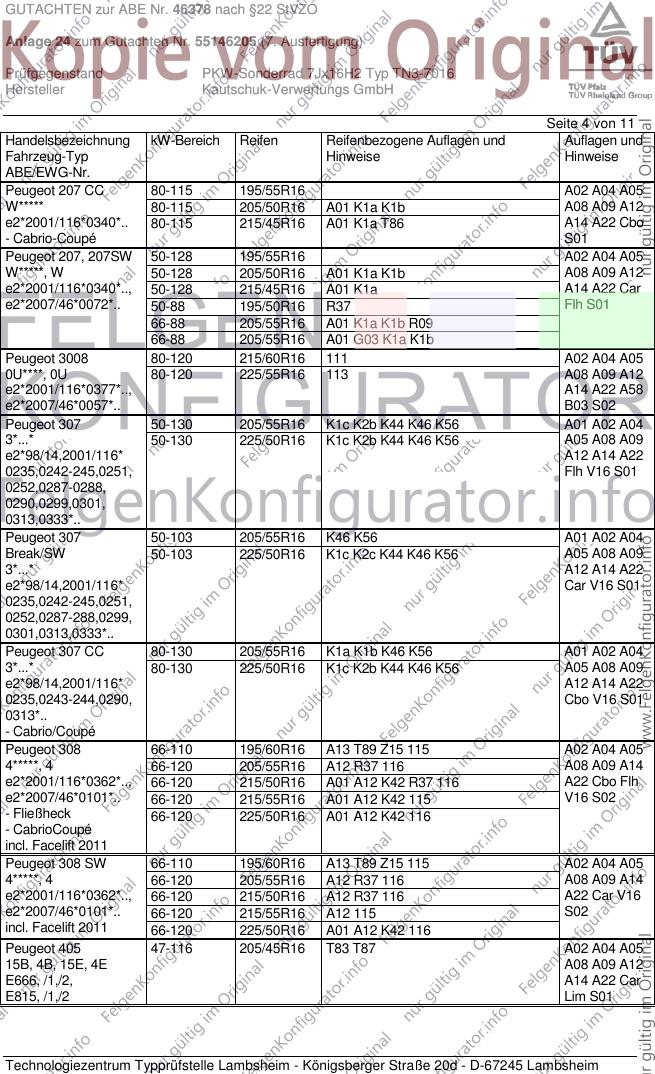

GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 207 CC 80-115 195/55R16 A02 A04 A05
W***** 80-115 205/50R16 A01 K1a K1b A08 A09 A12
e2*2001/116*0340*.. 80-115 215/45R16 A01 K1a T86 A14 A22 Cbo
- Cabrio-Coupé S01
Peugeot 207, 207SW 50-128 195/55R16 A02 A04 A05
W*****, W 50-128 205/50R16 A01 K1a K1b A08 A09 A12
e2*2001/116*0340*.., 50-128 215/45R16 A01 K1a A14 A22 Car
e2*2007/46*0072*.. 50-88 195/50R16 R37 Flh S01
66-88 205/55R16 A01 K1a K1b R09
66-88 205/55R16 A01 G03 K1a K1b
Peugeot 3008 80-120 215/60R16 111 A02 A04 A05
0U****, 0U 80-120 225/55R16 113 A08 A09 A12
e2*2001/116*0377*.., A14 A22 A58
e2*2007/46*0057*.. B03 S02
Peugeot 307 50-130 205/55R16 K1c K2b K44 K46 K56 A01 A02 A04
3*...* 50-130 225/50R16 K1c K2b K44 K46 K56 A05 A08 A09
e2*98/14,2001/116* A12 A14 A22
0235,0242-245,0251, Flh V16 S01
0252,0287-0288,
0290,0299,0301,
0313,0333*..
Peugeot 307 50-103 205/55R16 K46 K56 A01 A02 A04
Break/SW 50-103 225/50R16 K1c K2c K44 K46 K56 A05 A08 A09
3*...* A12 A14 A22
e2*98/14,2001/116* Car V16 S01
0235,0242-245,0251,
0252,0287-288,0299,
0301,0313,0333*..
Peugeot 307 CC 80-130 205/55R16 K1a K1b K46 K56 A01 A02 A04
3*...* 80-130 225/50R16 K1c K2b K44 K46 K56 A05 A08 A09
e2*98/14,2001/116* A12 A14 A22
0235,0243-244,0290, Cbo V16 S01
0313*..
- Cabrio/Coupé
Peugeot 308 66-110 195/60R16 A13 T89 Z15 115 A02 A04 A05
4*****, 4 66-120 205/55R16 A12 R37 116 A08 A09 A14
e2*2001/116*0362*.., 66-120 215/50R16 A01 A12 K42 R37 116 A22 Cbo Flh
e2*2007/46*0101*.. 66-120 215/55R16 A01 A12 K42 115 V16 S02
- Fließheck 66-120 225/50R16 A01 A12 K42 116
- CabrioCoupé
incl. Facelift 2011
Peugeot 308 SW 66-110 195/60R16 A13 T89 Z15 115 A02 A04 A05
4*****, 4 66-120 205/55R16 A12 R37 116 A08 A09 A14
e2*2001/116*0362*.., 66-120 215/50R16 A12 R37 116 A22 Car V16
e2*2007/46*0101*.. 66-120 215/55R16 A12 115 S02
incl. Facelift 2011 66-120 225/50R16 A01 A12 K42 116
Peugeot 405 47-116 205/45R16 T83 T87 A02 A04 A05
15B, 4B, 15E, 4E A08 A09 A12
E666, /1,/2, A14 A22 Car
E815, /1,/2 Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

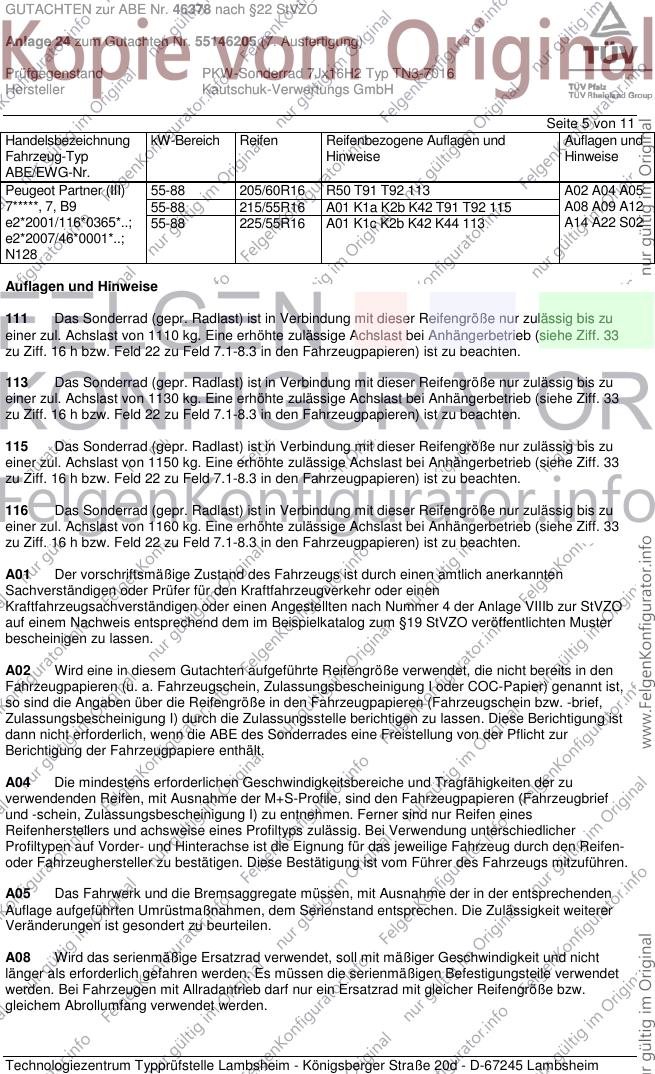

GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot Partner (III) 55-88 205/60R16 R50 T91 T92 113 A02 A04 A05
7*****, 7, B9 55-88 215/55R16 A01 K1a K2b K42 T91 T92 115 A08 A09 A12
e2*2001/116*0365*..; 55-88 225/55R16 A01 K1c K2b K42 K44 113 A14 A22 S02
e2*2007/46*0001*..;
N128
Auflagen und Hinweise
111 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1110 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
113 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1130 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
115 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1150 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH

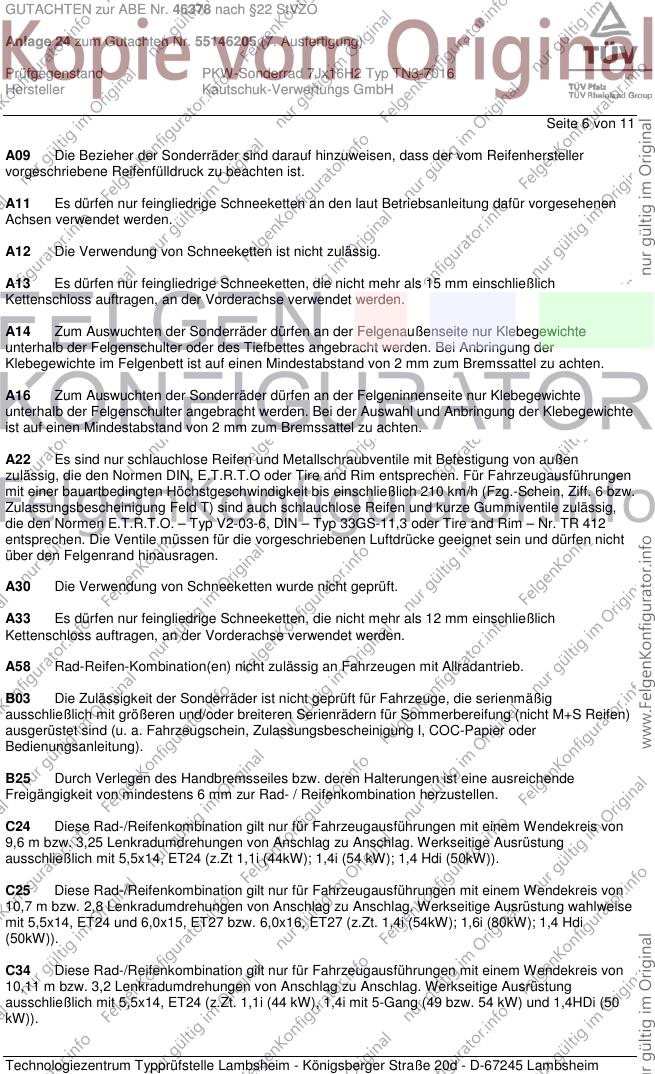

Seite 6 von 11
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A22 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen
mit einer bauartbedingten Höchstgeschwindigkeit bis einschließlich 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch schlauchlose Reifen und kurze Gummiventile zulässig,
die den Normen E.T.R.T.O. – Typ V2-03-6, DIN – Typ 33GS-11,3 oder Tire and Rim – Nr. TR 412
entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht
über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
C24 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,6 m bzw. 3,25 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt 1,1i (44kW); 1,4i (54 kW); 1,4 Hdi (50kW)).
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
C34 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,11 m bzw. 3,2 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt. 1,1i (44 kW), 1,4i mit 5-Gang (49 bzw. 54 kW) und 1,4HDi (50
kW)).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH

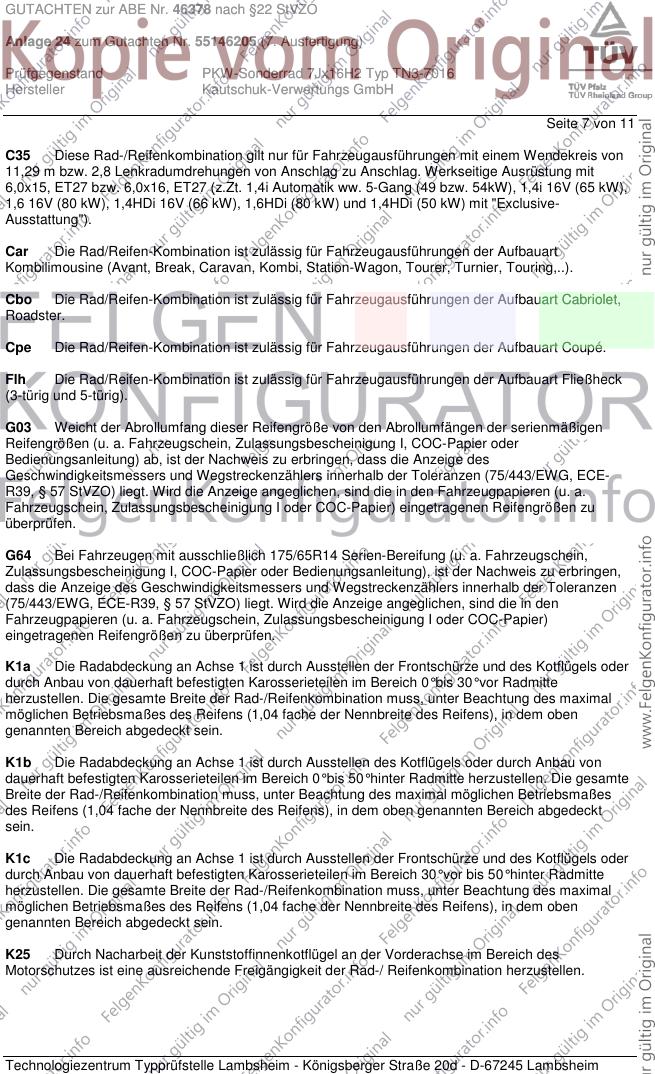

Seite 7 von 11
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (49 bzw. 54kW), 1,4i 16V (65 kW),
1,6 16V (80 kW), 1,4HDi 16V (66 kW), 1,6HDi (80 kW) und 1,4HDi (50 kW) mit "Exclusive-
Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH

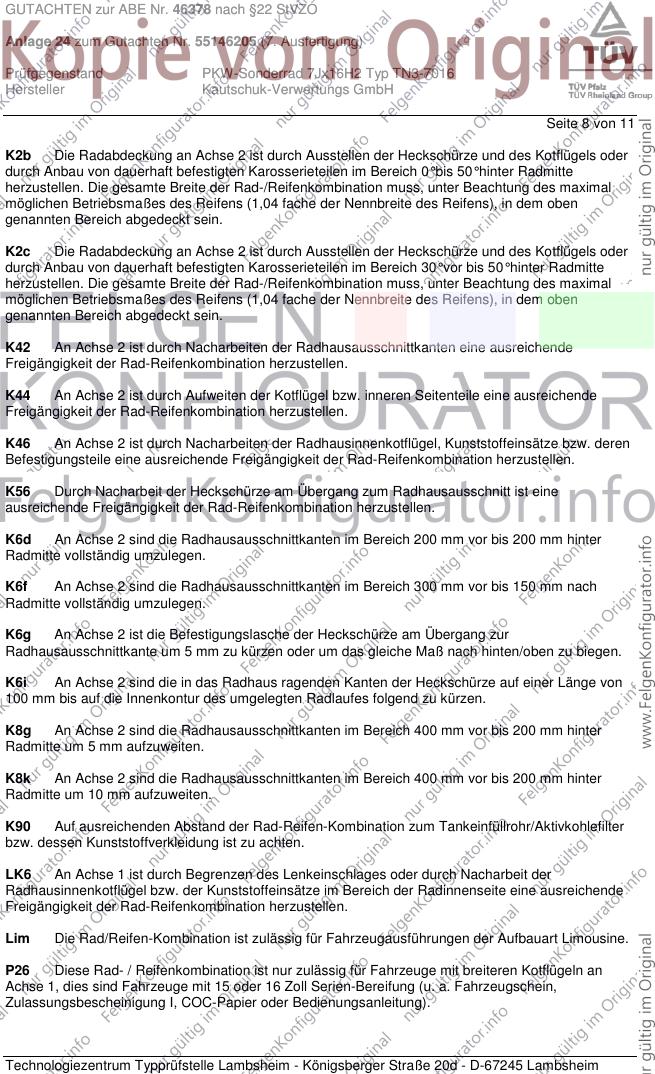

Seite 8 von 11
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
P26 Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge mit breiteren Kotflügeln an
Achse 1, dies sind Fahrzeuge mit 15 oder 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH

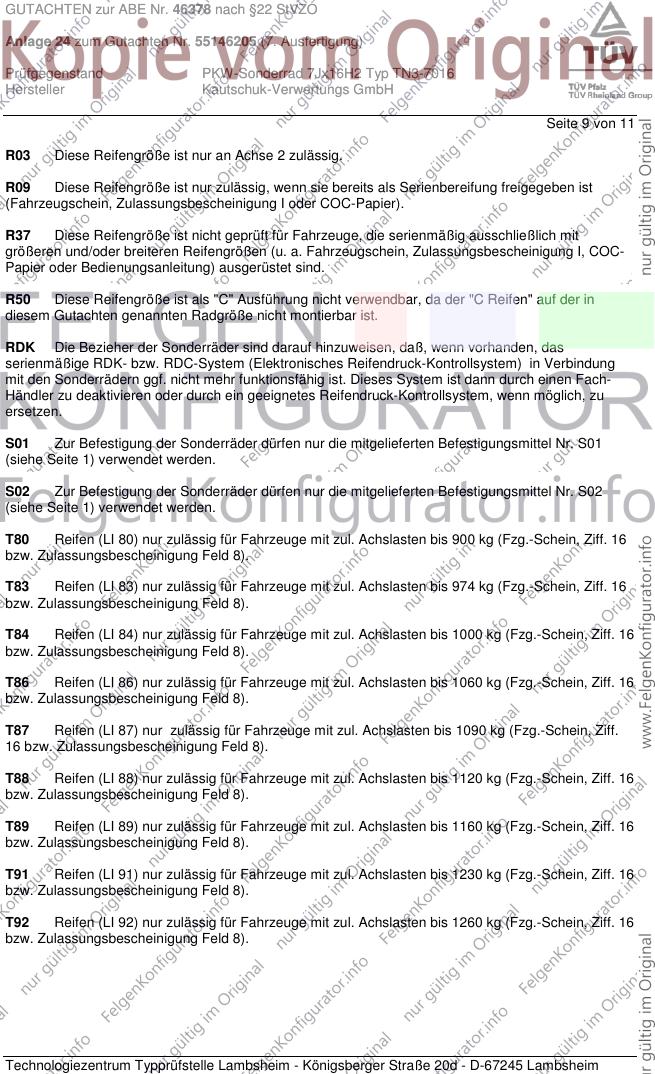

Seite 9 von 11
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH

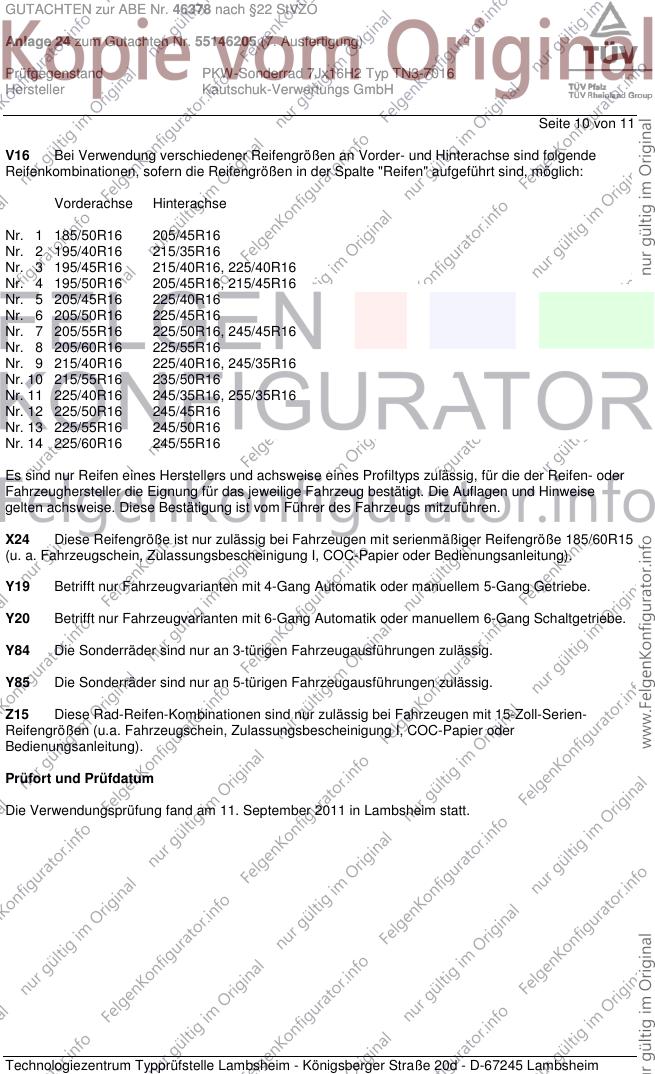

Seite 10 von 11
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y19 Betrifft nur Fahrzeugvarianten mit 4-Gang Automatik oder manuellem 5-Gang Getriebe.
Y20 Betrifft nur Fahrzeugvarianten mit 6-Gang Automatik oder manuellem 6-Gang Schaltgetriebe.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. September 2011 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55146205 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH

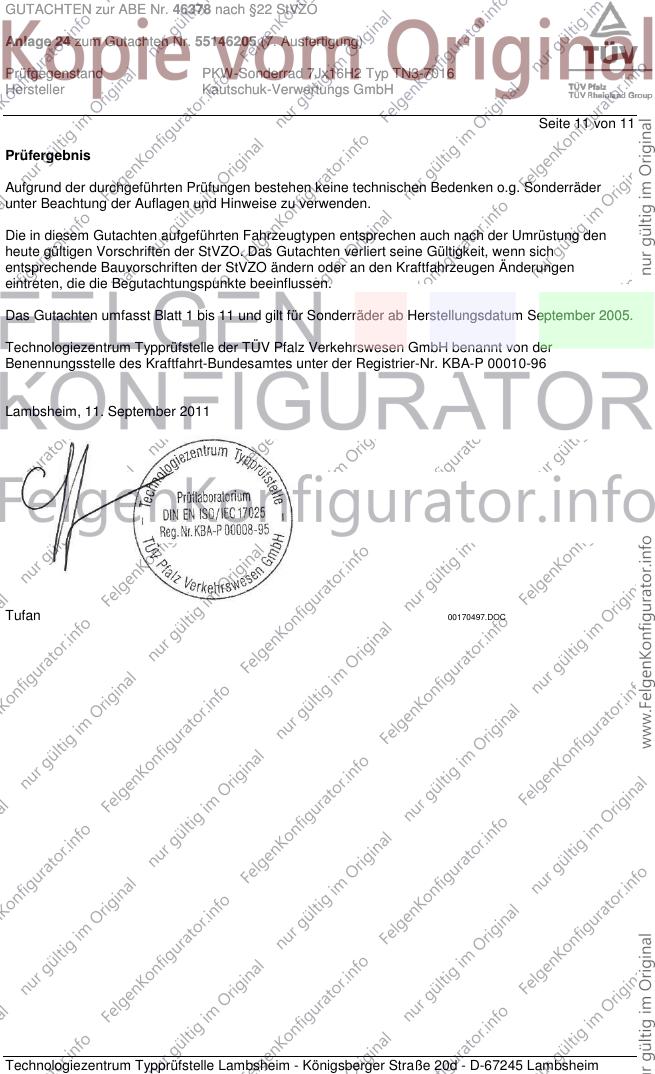

Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 11. September 2011
Tufan 00170497.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
