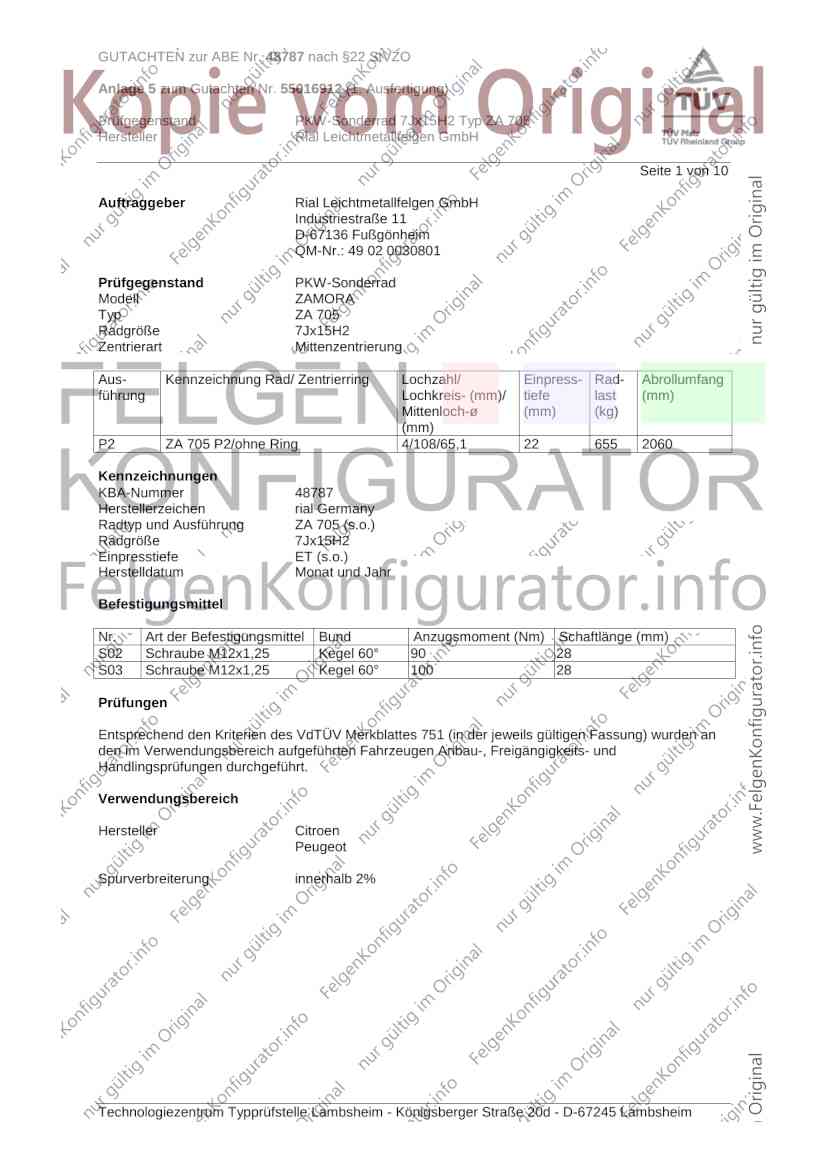

GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 10
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell ZAMORA
Typ ZA 705
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
P2 ZA 705 P2/ohne Ring 4/108/65,1 22 655 2060
Kennzeichnungen
KBA-Nummer 48787
Herstellerzeichen rial Germany
Radtyp und Ausführung ZA 705 (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,25 Kegel 60° 90 28
S03 Schraube M12x1,25 Kegel 60° 100 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH

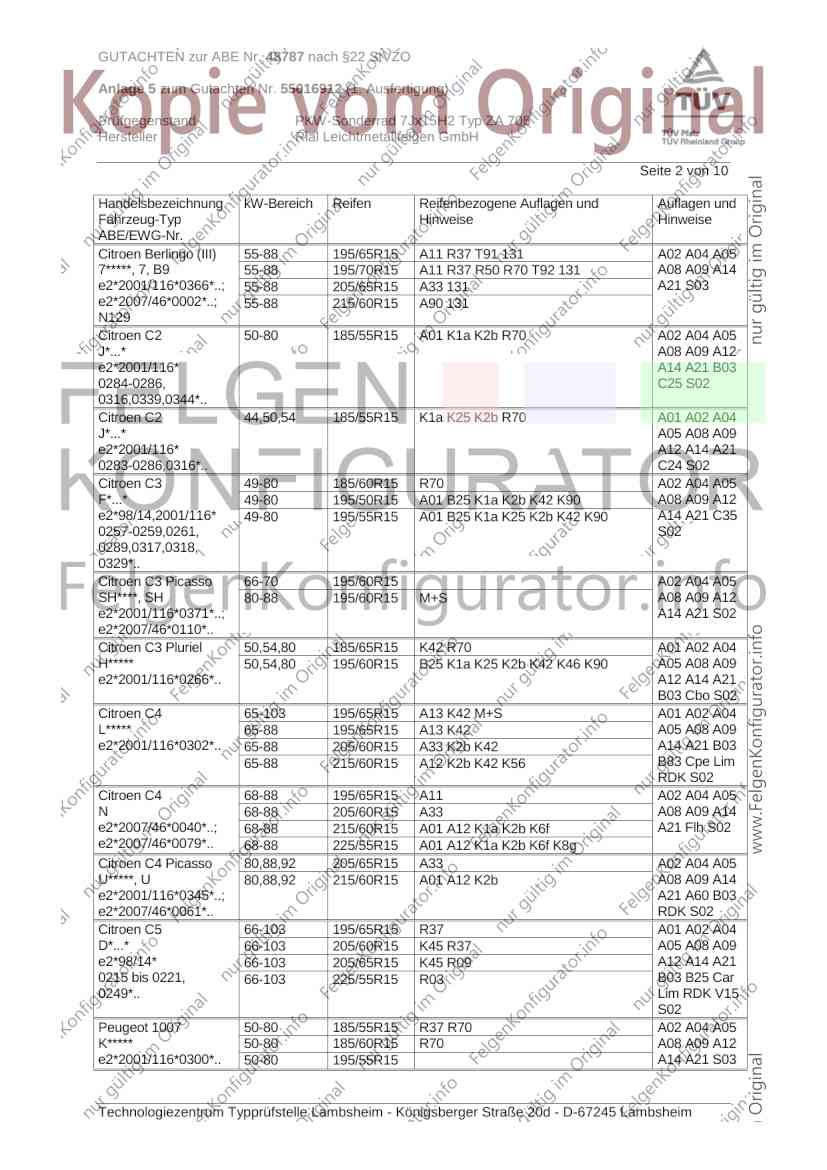

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Berlingo (III) 55-88 195/65R15 A11 R37 T91 131 A02 A04 A05
7*****, 7, B9 55-88 195/70R15 A11 R37 R50 R70 T92 131 A08 A09 A14
e2*2001/116*0366*..; 55-88 205/65R15 A33 131 A21 S03
e2*2007/46*0002*..; 55-88 215/60R15 A90 131
N129
Citroen C2 50-80 185/55R15 A01 K1a K2b R70 A02 A04 A05
J*...* A08 A09 A12
e2*2001/116* A14 A21 B03
0284-0286, C25 S02
0316,0339,0344*..
Citroen C2 44,50,54 185/55R15 K1a K25 K2b R70 A01 A02 A04
J*...* A05 A08 A09
e2*2001/116* A12 A14 A21
0283-0286,0316*.. C24 S02
Citroen C3 49-80 185/60R15 R70 A02 A04 A05
F*...* 49-80 195/50R15 A01 B25 K1a K2b K42 K90 A08 A09 A12
e2*98/14,2001/116* 49-80 195/55R15 A01 B25 K1a K25 K2b K42 K90 A14 A21 C35
0257-0259,0261, S02
0289,0317,0318,
0329*..
Citroen C3 Picasso 66-70 195/60R15 A02 A04 A05
SH****, SH 80-88 195/60R15 M+S A08 A09 A12
e2*2001/116*0371*..; A14 A21 S02
e2*2007/46*0110*..
Citroen C3 Pluriel 50,54,80 185/65R15 K42 R70 A01 A02 A04
H***** 50,54,80 195/60R15 B25 K1a K25 K2b K42 K46 K90 A05 A08 A09
e2*2001/116*0266*.. A12 A14 A21
B03 Cbo S02
Citroen C4 65-103 195/65R15 A13 K42 M+S A01 A02 A04
L***** 65-88 195/65R15 A13 K42 A05 A08 A09
e2*2001/116*0302*.. 65-88 205/60R15 A33 K2b K42 A14 A21 B03
65-88 215/60R15 A12 K2b K42 K56 B83 Cpe Lim
RDK S02
Citroen C4 68-88 195/65R15 A11 A02 A04 A05
N 68-88 205/60R15 A33 A08 A09 A14
e2*2007/46*0040*..; 68-88 215/60R15 A01 A12 K1a K2b K6f A21 Flh S02
e2*2007/46*0079*.. 68-88 225/55R15 A01 A12 K1a K2b K6f K8g
Citroen C4 Picasso 80,88,92 205/65R15 A33 A02 A04 A05
U*****, U 80,88,92 215/60R15 A01 A12 K2b A08 A09 A14
e2*2001/116*0345*..; A21 A60 B03
e2*2007/46*0061*.. RDK S02
Citroen C5 66-103 195/65R15 R37 A01 A02 A04
D*...* 66-103 205/60R15 K45 R37 A05 A08 A09
e2*98/14* 66-103 205/65R15 K45 R09 A12 A14 A21
0215 bis 0221, 66-103 225/55R15 R03 B03 B25 Car
0249*.. Lim RDK V15
S02
Peugeot 1007 50-80 185/55R15 R37 R70 A02 A04 A05
K***** 50-80 185/60R15 R70 A08 A09 A12
e2*2001/116*0300*.. 50-80 195/55R15 A14 A21 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH

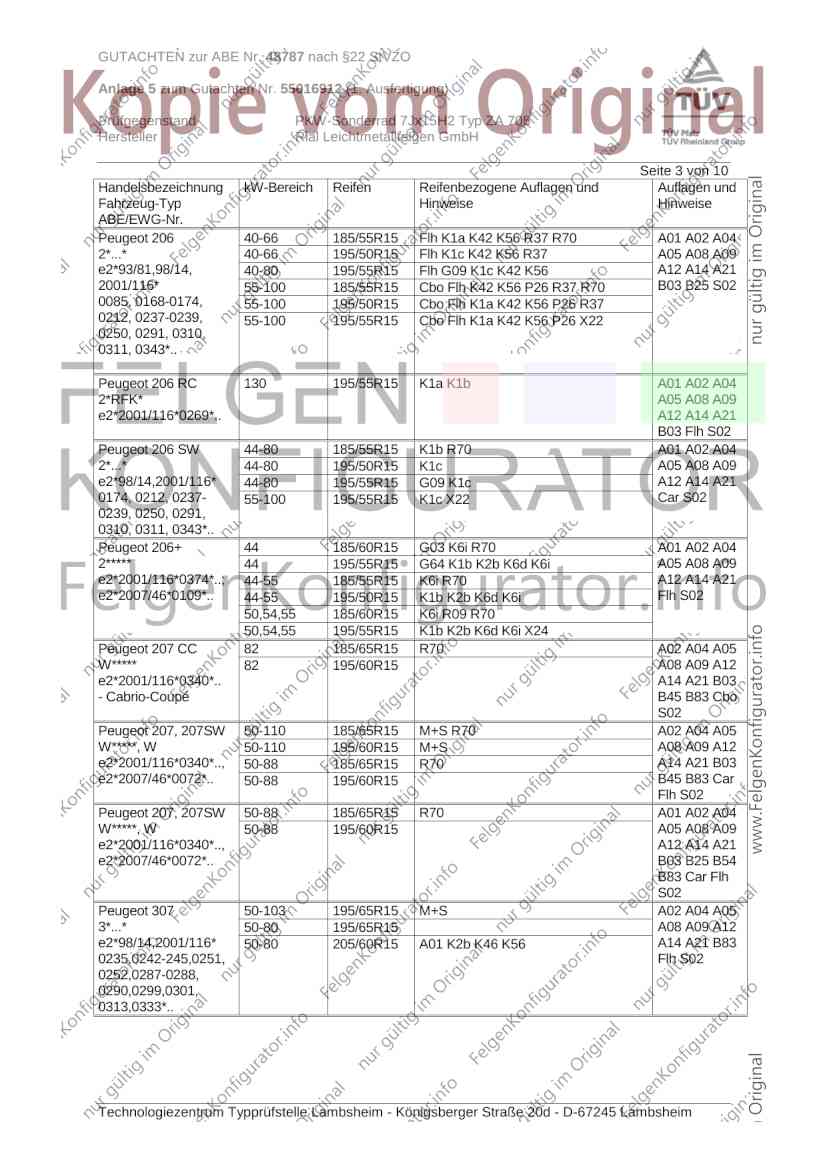

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 206 40-66 185/55R15 Flh K1a K42 K56 R37 R70 A01 A02 A04
2*...* 40-66 195/50R15 Flh K1c K42 K56 R37 A05 A08 A09
e2*93/81,98/14, 40-80 195/55R15 Flh G09 K1c K42 K56 A12 A14 A21
2001/116* 55-100 185/55R15 Cbo Flh K42 K56 P26 R37 R70 B03 B25 S02
0085, 0168-0174, 55-100 195/50R15 Cbo Flh K1a K42 K56 P26 R37
0212, 0237-0239, 55-100 195/55R15 Cbo Flh K1a K42 K56 P26 X22
0250, 0291, 0310,
0311, 0343*..
Peugeot 206 RC 130 195/55R15 K1a K1b A01 A02 A04
2*RFK* A05 A08 A09
e2*2001/116*0269*.. A12 A14 A21
B03 Flh S02
Peugeot 206 SW 44-80 185/55R15 K1b R70 A01 A02 A04
2*...* 44-80 195/50R15 K1c A05 A08 A09
e2*98/14,2001/116* 44-80 195/55R15 G09 K1c A12 A14 A21
0174, 0212, 0237- 55-100 195/55R15 K1c X22 Car S02
0239, 0250, 0291,
0310, 0311, 0343*..
Peugeot 206+ 44 185/60R15 G03 K6i R70 A01 A02 A04
2***** 44 195/55R15 G64 K1b K2b K6d K6i A05 A08 A09
e2*2001/116*0374*..; 44-55 185/55R15 K6i R70 A12 A14 A21
e2*2007/46*0109*.. 44-55 195/50R15 K1b K2b K6d K6i Flh S02
50,54,55 185/60R15 K6i R09 R70
50,54,55 195/55R15 K1b K2b K6d K6i X24
Peugeot 207 CC 82 185/65R15 R70 A02 A04 A05
W***** 82 195/60R15 A08 A09 A12
e2*2001/116*0340*.. A14 A21 B03
- Cabrio-Coupé B45 B83 Cbo
S02
Peugeot 207, 207SW 50-110 185/65R15 M+S R70 A02 A04 A05
W*****, W 50-110 195/60R15 M+S A08 A09 A12
e2*2001/116*0340*.., 50-88 185/65R15 R70 A14 A21 B03
e2*2007/46*0072*.. 50-88 195/60R15 B45 B83 Car
Flh S02
Peugeot 207, 207SW 50-88 185/65R15 R70 A01 A02 A04
W*****, W 50-88 195/60R15 A05 A08 A09
e2*2001/116*0340*.., A12 A14 A21
e2*2007/46*0072*.. B03 B25 B54
B83 Car Flh
S02
Peugeot 307 50-103 195/65R15 M+S A02 A04 A05
3*...* 50-80 195/65R15 A08 A09 A12
e2*98/14,2001/116* 50-80 205/60R15 A01 K2b K46 K56 A14 A21 B83
0235,0242-245,0251, Flh S02
0252,0287-0288,
0290,0299,0301,
0313,0333*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH

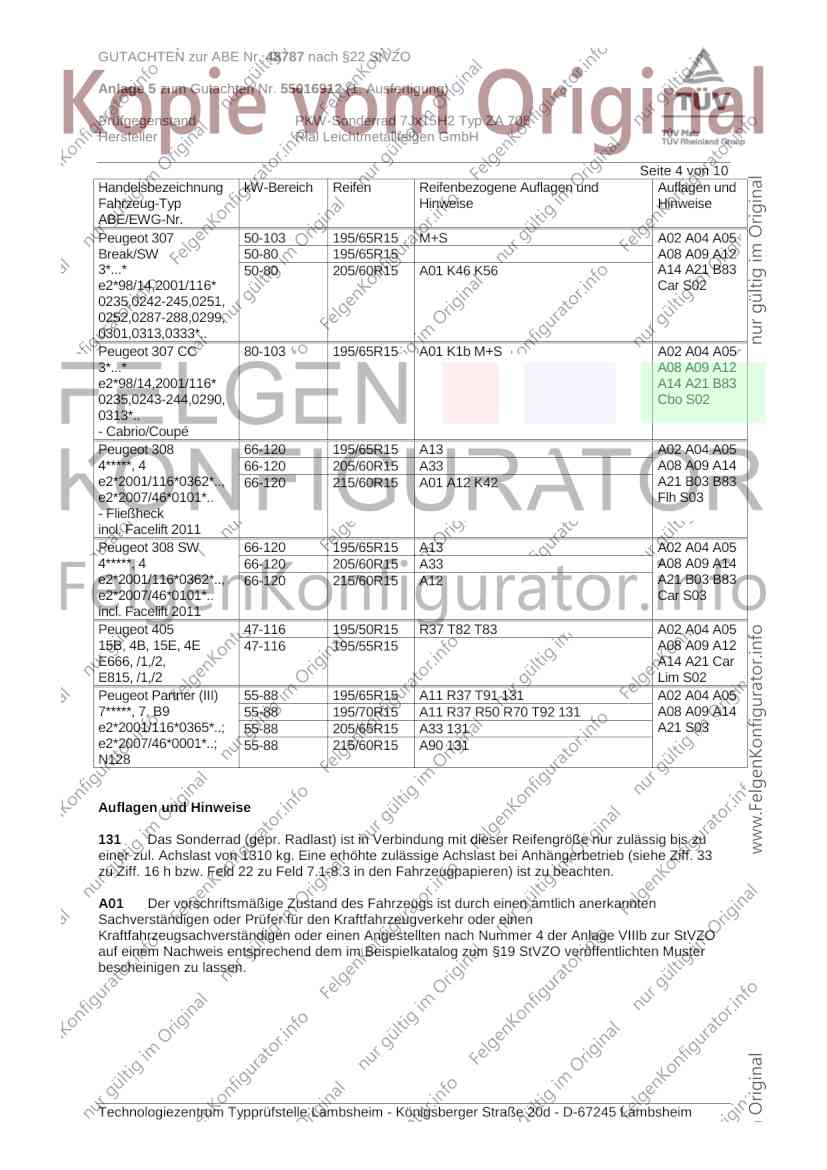

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 307 50-103 195/65R15 M+S A02 A04 A05
Break/SW 50-80 195/65R15 A08 A09 A12
3*...* 50-80 205/60R15 A01 K46 K56 A14 A21 B83
e2*98/14,2001/116* Car S02
0235,0242-245,0251,
0252,0287-288,0299,
0301,0313,0333*..
Peugeot 307 CC 80-103 195/65R15 A01 K1b M+S A02 A04 A05
3*...* A08 A09 A12
e2*98/14,2001/116* A14 A21 B83
0235,0243-244,0290, Cbo S02
0313*..
- Cabrio/Coupé
Peugeot 308 66-120 195/65R15 A13 A02 A04 A05
4*****, 4 66-120 205/60R15 A33 A08 A09 A14
e2*2001/116*0362*.., 66-120 215/60R15 A01 A12 K42 A21 B03 B83
e2*2007/46*0101*.. Flh S03
- Fließheck
incl. Facelift 2011
Peugeot 308 SW 66-120 195/65R15 A13 A02 A04 A05
4*****, 4 66-120 205/60R15 A33 A08 A09 A14
e2*2001/116*0362*.., 66-120 215/60R15 A12 A21 B03 B83
e2*2007/46*0101*.. Car S03
incl. Facelift 2011
Peugeot 405 47-116 195/50R15 R37 T82 T83 A02 A04 A05
15B, 4B, 15E, 4E 47-116 195/55R15 A08 A09 A12
E666, /1,/2, A14 A21 Car
E815, /1,/2 Lim S02
Peugeot Partner (III) 55-88 195/65R15 A11 R37 T91 131 A02 A04 A05
7*****, 7, B9 55-88 195/70R15 A11 R37 R50 R70 T92 131 A08 A09 A14
e2*2001/116*0365*..; 55-88 205/65R15 A33 131 A21 S03
e2*2007/46*0001*..; 55-88 215/60R15 A90 131
N128
Auflagen und Hinweise
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH

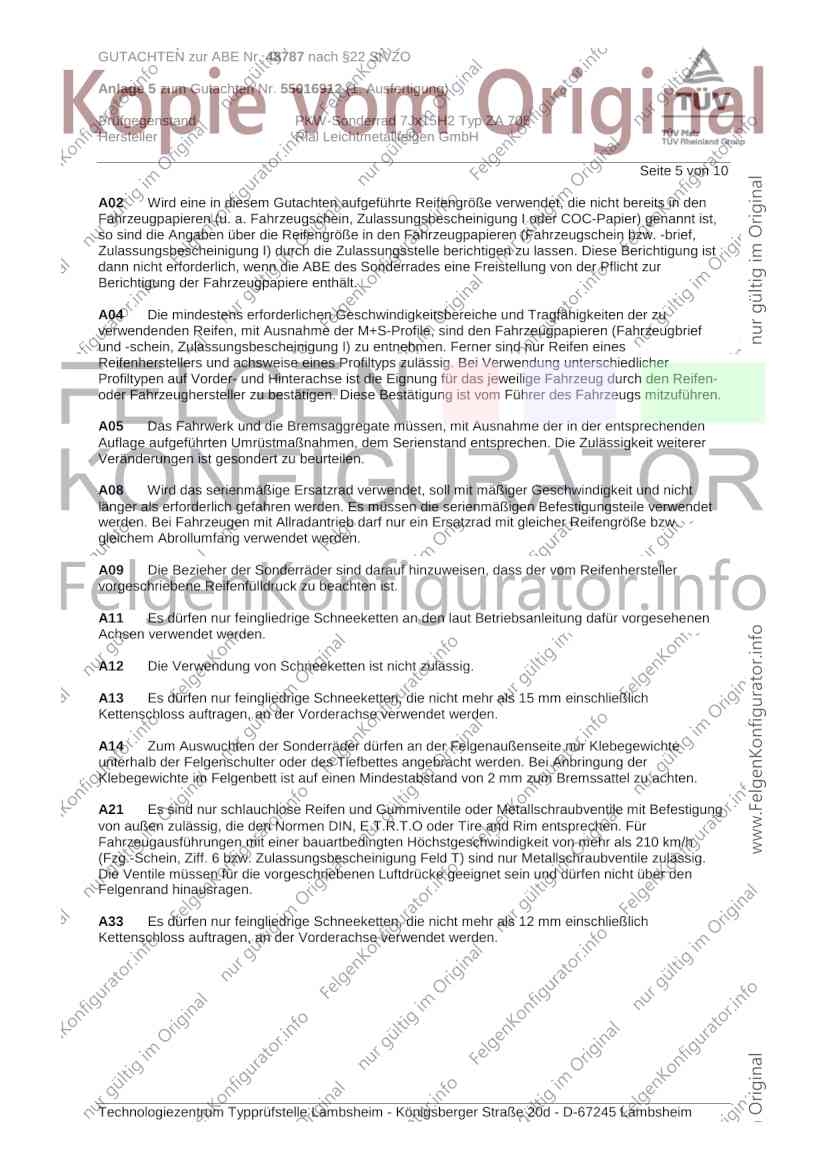

Seite 5 von 10
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH

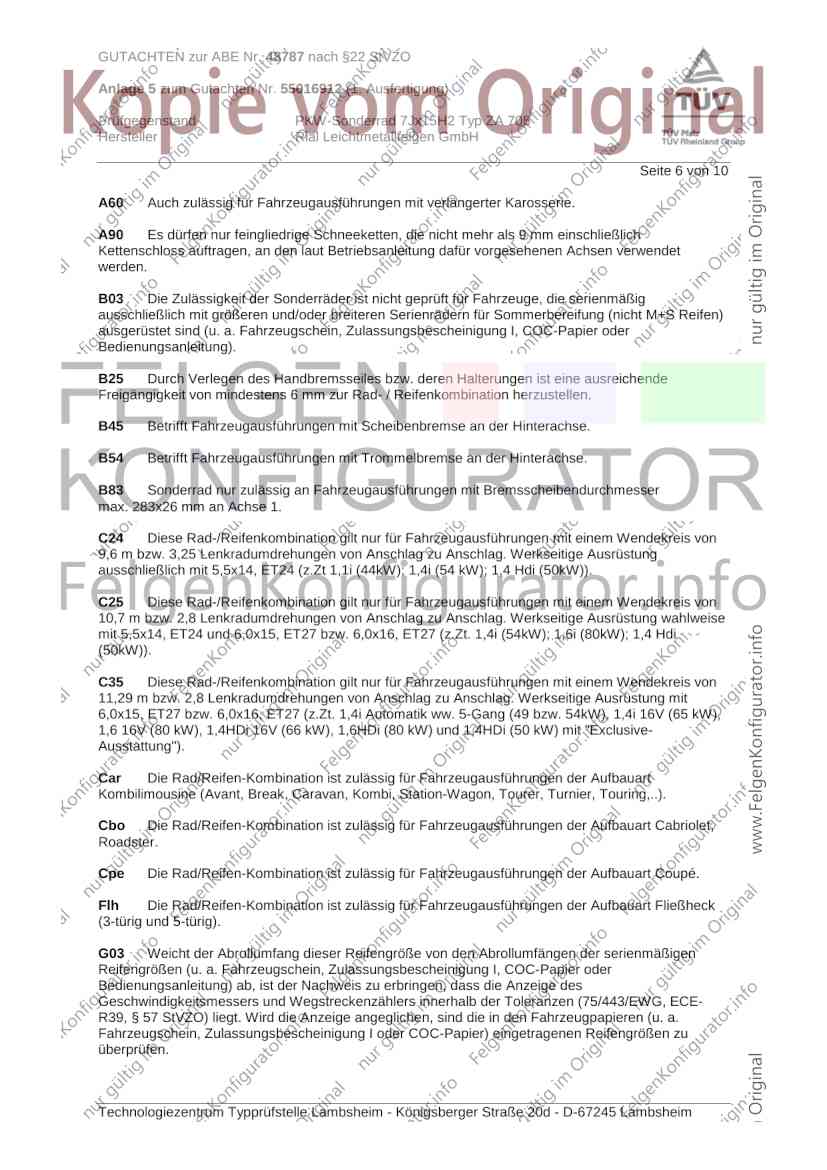

Seite 6 von 10
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B45 Betrifft Fahrzeugausführungen mit Scheibenbremse an der Hinterachse.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B83 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser
max. 283x26 mm an Achse 1.
C24 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,6 m bzw. 3,25 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt 1,1i (44kW); 1,4i (54 kW); 1,4 Hdi (50kW)).
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (49 bzw. 54kW), 1,4i 16V (65 kW),
1,6 16V (80 kW), 1,4HDi 16V (66 kW), 1,6HDi (80 kW) und 1,4HDi (50 kW) mit "Exclusive-
Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 10

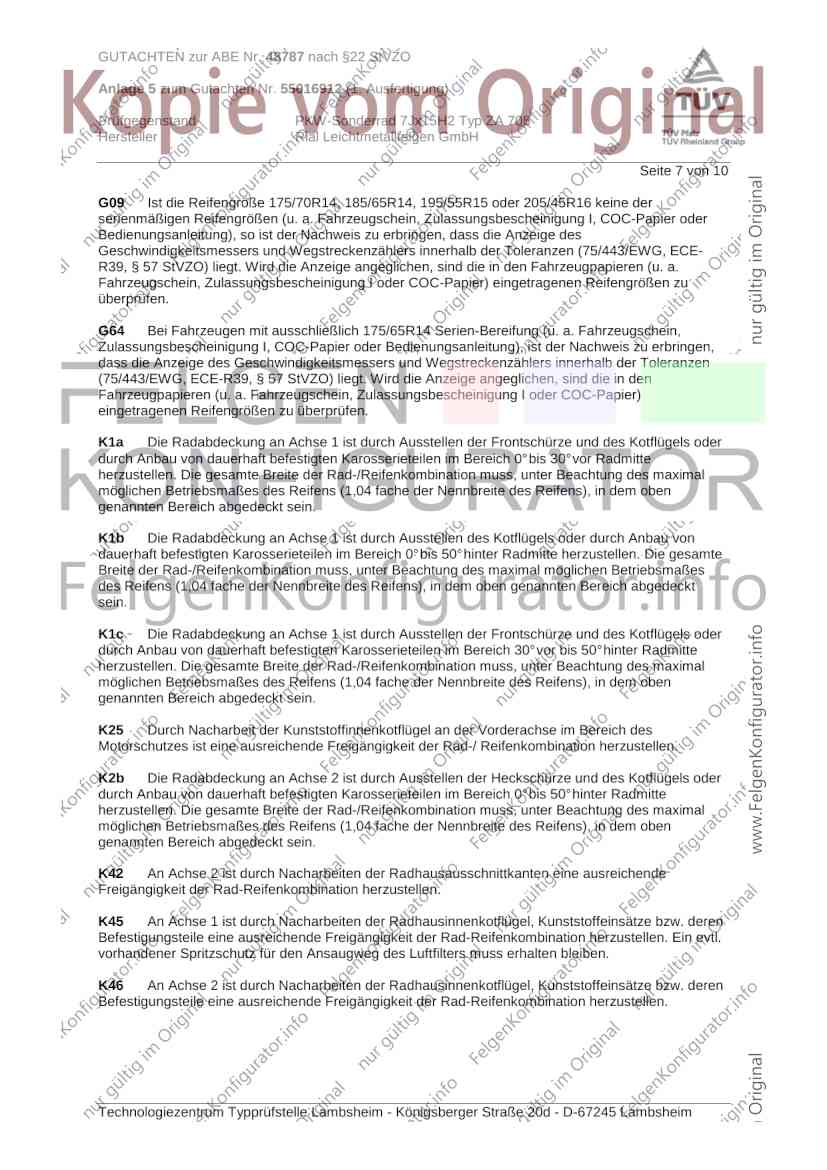

G09 Ist die Reifengröße 175/70R14, 185/65R14, 195/55R15 oder 205/45R16 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 10

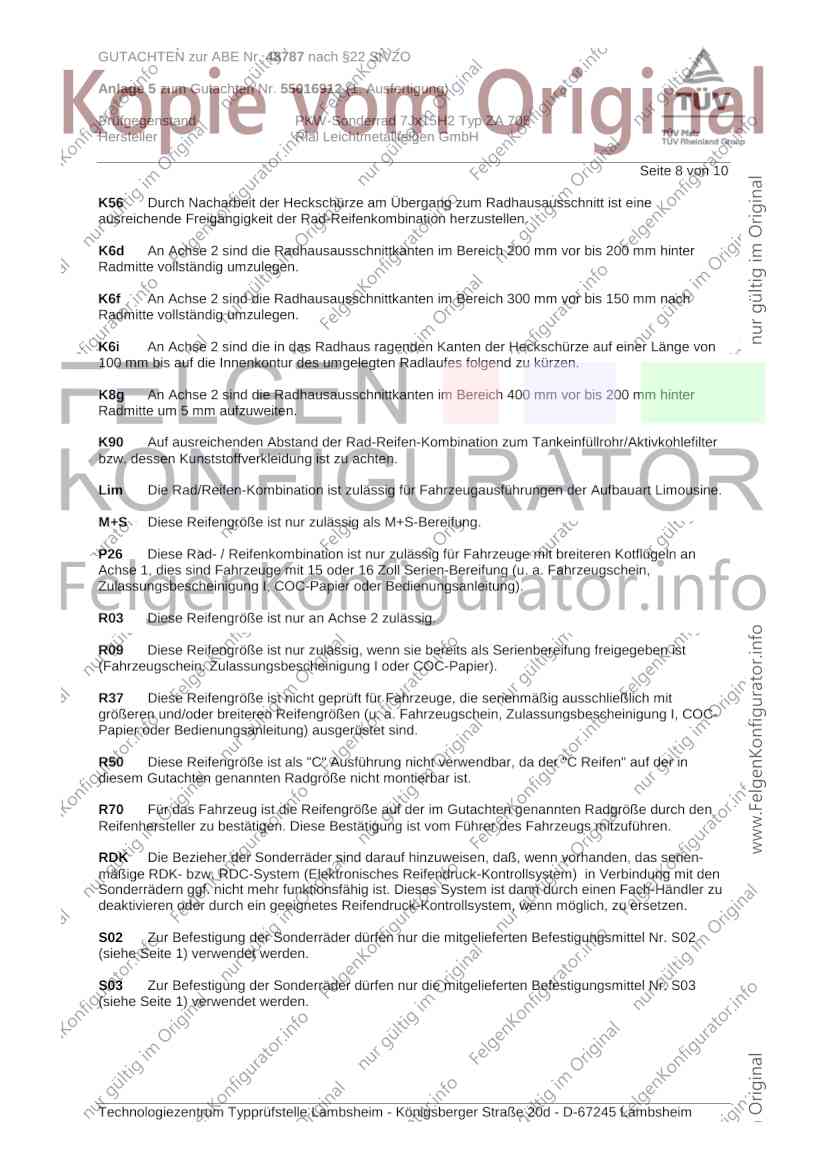

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
P26 Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge mit breiteren Kotflügeln an
Achse 1, dies sind Fahrzeuge mit 15 oder 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 10

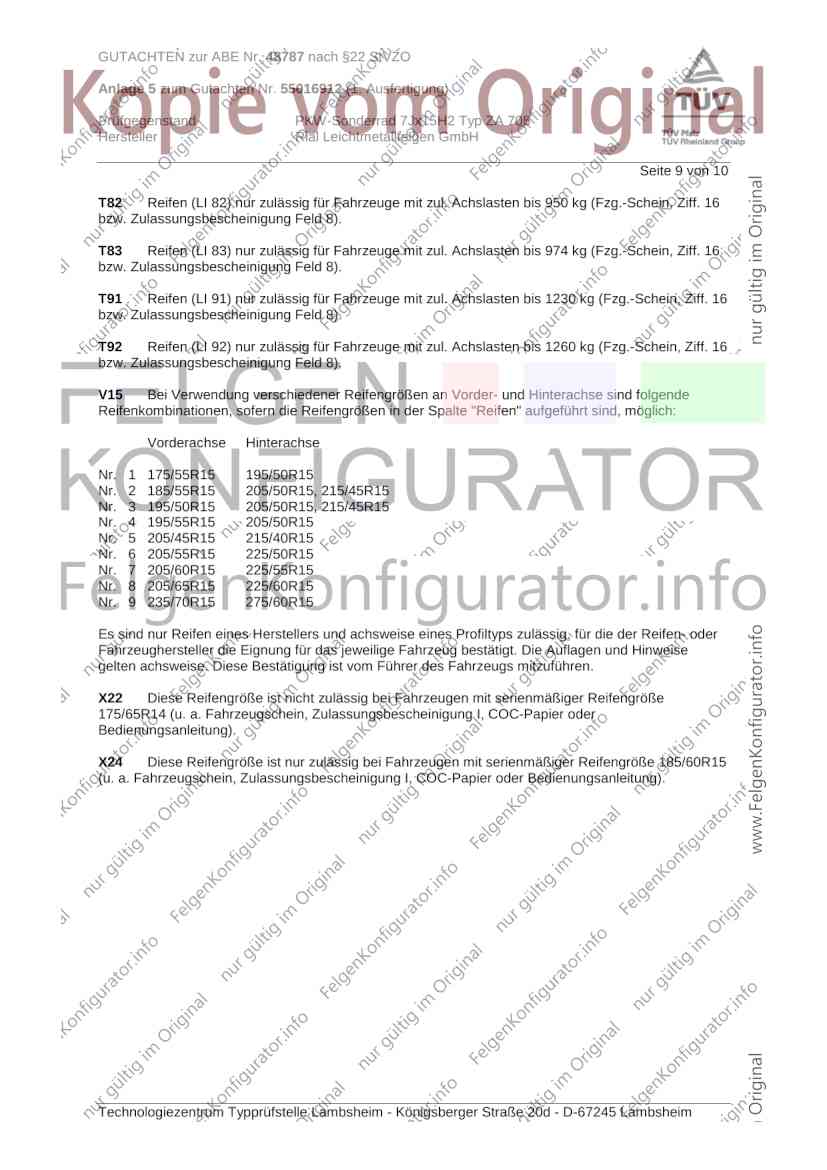

T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X22 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
175/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 10 von 10

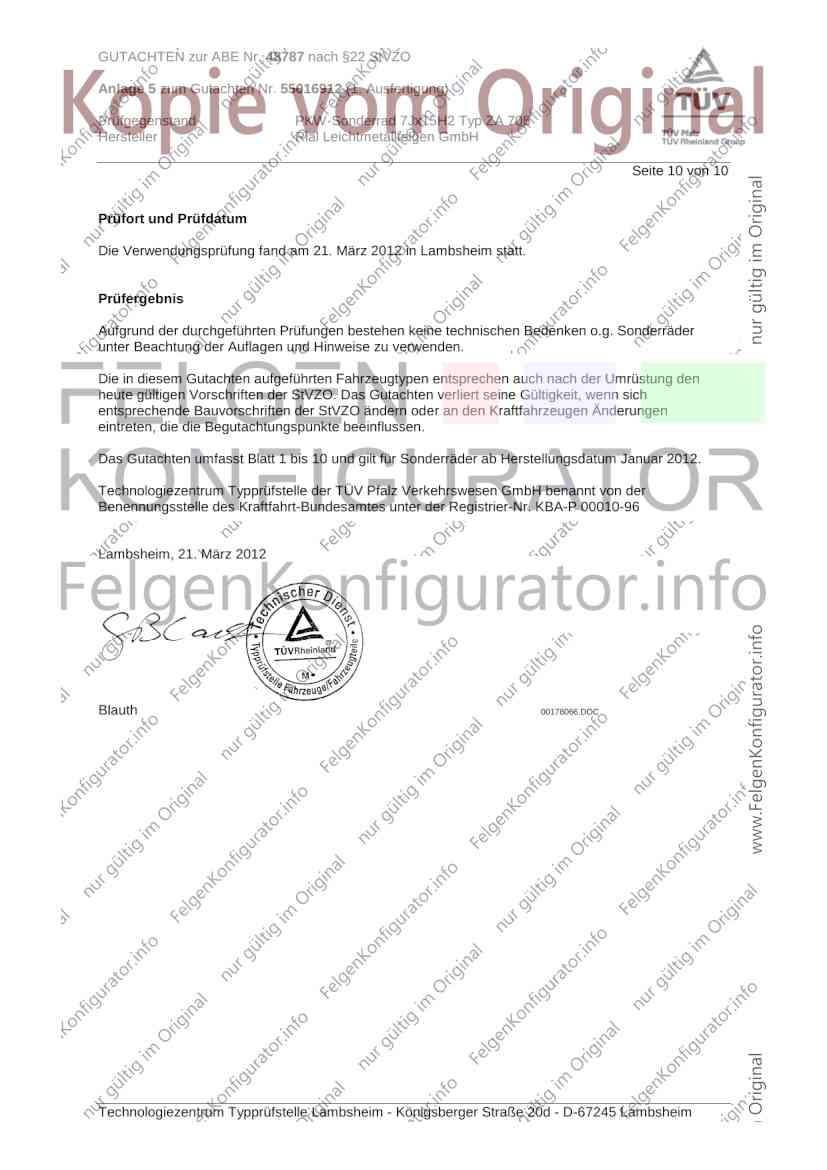

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. März 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2012.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 21. März 2012
Blauth 00178066.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
