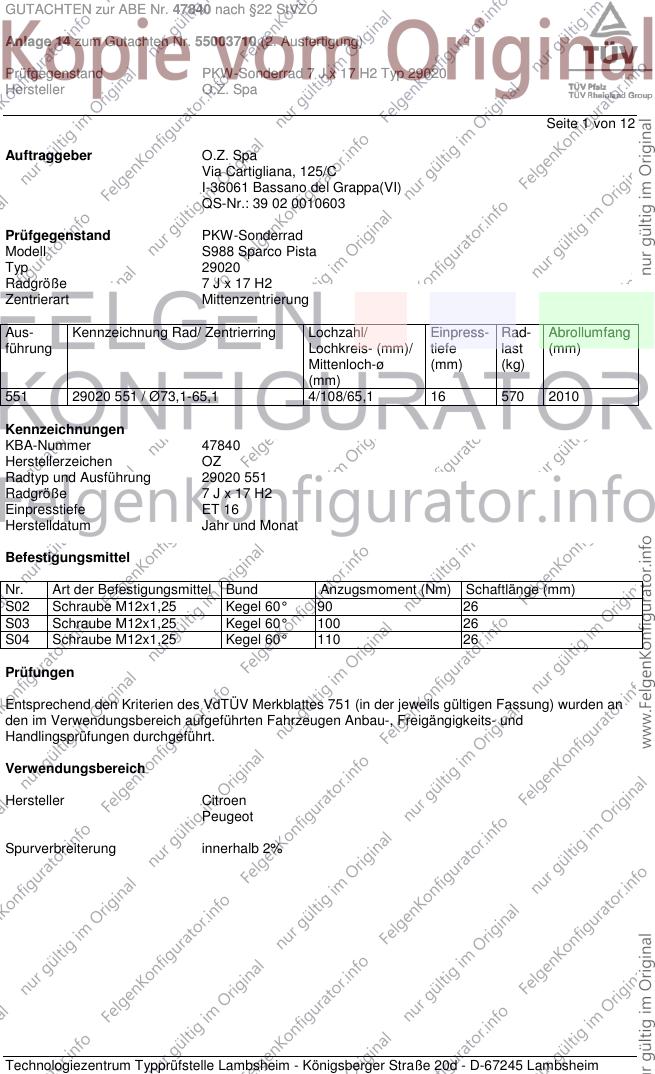

GUTACHTEN zur ABE Nr. 47840 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55003710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29020
Hersteller O.Z. Spa
Seite 1 von 12
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell S988 Sparco Pista
Typ 29020
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
551 29020 551 / Ø73,1-65,1 4/108/65,1 16 570 2010
Kennzeichnungen
KBA-Nummer 47840
Herstellerzeichen OZ
Radtyp und Ausführung 29020 551
Radgröße 7 J x 17 H2
Einpresstiefe ET 16
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,25 Kegel 60° 90 26
S03 Schraube M12x1,25 Kegel 60° 100 26
S04 Schraube M12x1,25 Kegel 60° 110 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

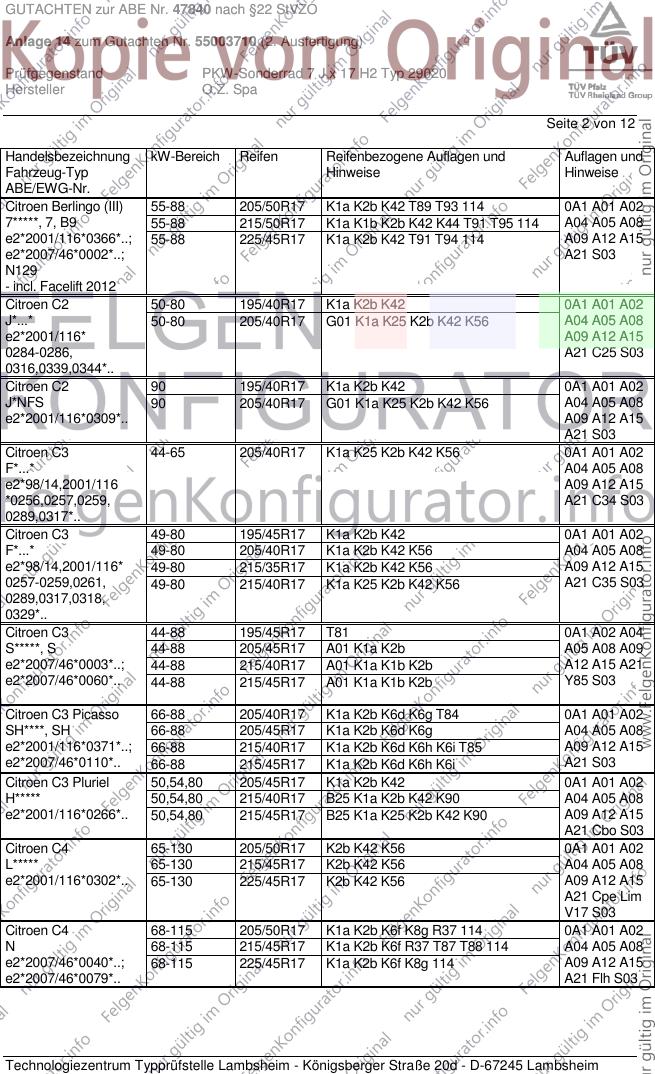

GUTACHTEN zur ABE Nr. 47840 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55003710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29020
Hersteller O.Z. Spa
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Berlingo (III) 55-88 205/50R17 K1a K2b K42 T89 T93 114 0A1 A01 A02
7*****, 7, B9 55-88 215/50R17 K1a K1b K2b K42 K44 T91 T95 114 A04 A05 A08
e2*2001/116*0366*..; 55-88 225/45R17 K1a K2b K42 T91 T94 114 A09 A12 A15
e2*2007/46*0002*..; A21 S03
N129
- incl. Facelift 2012
Citroen C2 50-80 195/40R17 K1a K2b K42 0A1 A01 A02
J*...* 50-80 205/40R17 G01 K1a K25 K2b K42 K56 A04 A05 A08
e2*2001/116* A09 A12 A15
0284-0286, A21 C25 S03
0316,0339,0344*..
Citroen C2 90 195/40R17 K1a K2b K42 0A1 A01 A02
J*NFS 90 205/40R17 G01 K1a K25 K2b K42 K56 A04 A05 A08
e2*2001/116*0309*.. A09 A12 A15
A21 S03
Citroen C3 44-65 205/40R17 K1a K25 K2b K42 K56 0A1 A01 A02
F*...* A04 A05 A08
e2*98/14,2001/116 A09 A12 A15
*0256,0257,0259, A21 C34 S03
0289,0317*..
Citroen C3 49-80 195/45R17 K1a K2b K42 0A1 A01 A02
F*...* 49-80 205/40R17 K1a K2b K42 K56 A04 A05 A08
e2*98/14,2001/116* 49-80 215/35R17 K1a K2b K42 K56 A09 A12 A15
0257-0259,0261, 49-80 215/40R17 K1a K25 K2b K42 K56 A21 C35 S03
0289,0317,0318,
0329*..
Citroen C3 44-88 195/45R17 T81 0A1 A02 A04
S*****, S 44-88 205/45R17 A01 K1a K2b A05 A08 A09
e2*2007/46*0003*..; 44-88 215/40R17 A01 K1a K1b K2b A12 A15 A21
e2*2007/46*0060*.. 44-88 215/45R17 A01 K1a K1b K2b Y85 S03
Citroen C3 Picasso 66-88 205/40R17 K1a K2b K6d K6g T84 0A1 A01 A02
SH****, SH 66-88 205/45R17 K1a K2b K6d K6g A04 A05 A08
e2*2001/116*0371*..; 66-88 215/40R17 K1a K2b K6d K6h K6i T85 A09 A12 A15
e2*2007/46*0110*.. 66-88 215/45R17 K1a K2b K6d K6h K6i A21 S03
Citroen C3 Pluriel 50,54,80 205/45R17 K1a K2b K42 0A1 A01 A02
H***** 50,54,80 215/40R17 B25 K1a K2b K42 K90 A04 A05 A08
e2*2001/116*0266*.. 50,54,80 215/45R17 B25 K1a K25 K2b K42 K90 A09 A12 A15
A21 Cbo S03
Citroen C4 65-130 205/50R17 K2b K42 K56 0A1 A01 A02
L***** 65-130 215/45R17 K2b K42 K56 A04 A05 A08
e2*2001/116*0302*.. 65-130 225/45R17 K2b K42 K56 A09 A12 A15
A21 Cpe Lim
V17 S03
Citroen C4 68-115 205/50R17 K1a K2b K6f K8g R37 114 0A1 A01 A02
N 68-115 215/45R17 K1a K2b K6f R37 T87 T88 114 A04 A05 A08
e2*2007/46*0040*..; 68-115 225/45R17 K1a K2b K6f K8g 114 A09 A12 A15
e2*2007/46*0079*.. A21 Flh S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

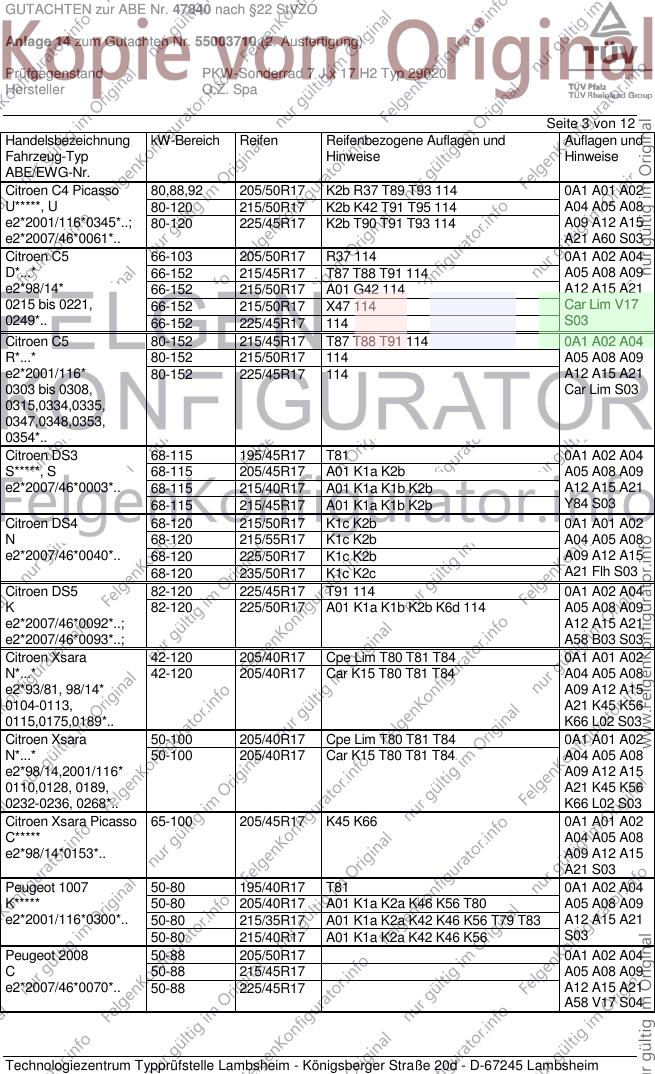

GUTACHTEN zur ABE Nr. 47840 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55003710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29020
Hersteller O.Z. Spa
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Picasso 80,88,92 205/50R17 K2b R37 T89 T93 114 0A1 A01 A02
U*****, U 80-120 215/50R17 K2b K42 T91 T95 114 A04 A05 A08
e2*2001/116*0345*..; 80-120 225/45R17 K2b T90 T91 T93 114 A09 A12 A15
e2*2007/46*0061*.. A21 A60 S03
Citroen C5 66-103 205/50R17 R37 114 0A1 A02 A04
D*...* 66-152 215/45R17 T87 T88 T91 114 A05 A08 A09
e2*98/14* 66-152 215/50R17 A01 G42 114 A12 A15 A21
0215 bis 0221, 66-152 215/50R17 X47 114 Car Lim V17
0249*.. 66-152 225/45R17 114 S03
Citroen C5 80-152 215/45R17 T87 T88 T91 114 0A1 A02 A04
R*...* 80-152 215/50R17 114 A05 A08 A09
e2*2001/116* 80-152 225/45R17 114 A12 A15 A21
0303 bis 0308, Car Lim S03
0315,0334,0335,
0347,0348,0353,
0354*..
Citroen DS3 68-115 195/45R17 T81 0A1 A02 A04
S*****, S 68-115 205/45R17 A01 K1a K2b A05 A08 A09
e2*2007/46*0003*.. 68-115 215/40R17 A01 K1a K1b K2b A12 A15 A21
68-115 215/45R17 A01 K1a K1b K2b Y84 S03
Citroen DS4 68-120 215/50R17 K1c K2b 0A1 A01 A02
N 68-120 215/55R17 K1c K2b A04 A05 A08
e2*2007/46*0040*.. 68-120 225/50R17 K1c K2b A09 A12 A15
68-120 235/50R17 K1c K2c A21 Flh S03
Citroen DS5 82-120 225/45R17 T91 114 0A1 A02 A04
K 82-120 225/50R17 A01 K1a K1b K2b K6d 114 A05 A08 A09
e2*2007/46*0092*..; A12 A15 A21
e2*2007/46*0093*..; A58 B03 S03
Citroen Xsara 42-120 205/40R17 Cpe Lim T80 T81 T84 0A1 A01 A02
N*...* 42-120 205/40R17 Car K15 T80 T81 T84 A04 A05 A08
e2*93/81, 98/14* A09 A12 A15
0104-0113, A21 K45 K56
0115,0175,0189*.. K66 L02 S03
Citroen Xsara 50-100 205/40R17 Cpe Lim T80 T81 T84 0A1 A01 A02
N*...* 50-100 205/40R17 Car K15 T80 T81 T84 A04 A05 A08
e2*98/14,2001/116* A09 A12 A15
0110,0128, 0189, A21 K45 K56
0232-0236, 0268*.. K66 L02 S03
Citroen Xsara Picasso 65-100 205/45R17 K45 K66 0A1 A01 A02
C***** A04 A05 A08
e2*98/14*0153*.. A09 A12 A15
A21 S03
Peugeot 1007 50-80 195/40R17 T81 0A1 A02 A04
K***** 50-80 205/40R17 A01 K1a K2a K46 K56 T80 A05 A08 A09
e2*2001/116*0300*.. 50-80 215/35R17 A01 K1a K2a K42 K46 K56 T79 T83 A12 A15 A21
50-80 215/40R17 A01 K1a K2a K42 K46 K56 S03
Peugeot 2008 50-88 205/50R17 0A1 A02 A04
C 50-88 215/45R17 A05 A08 A09
e2*2007/46*0070*.. 50-88 225/45R17 A12 A15 A21
A58 V17 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

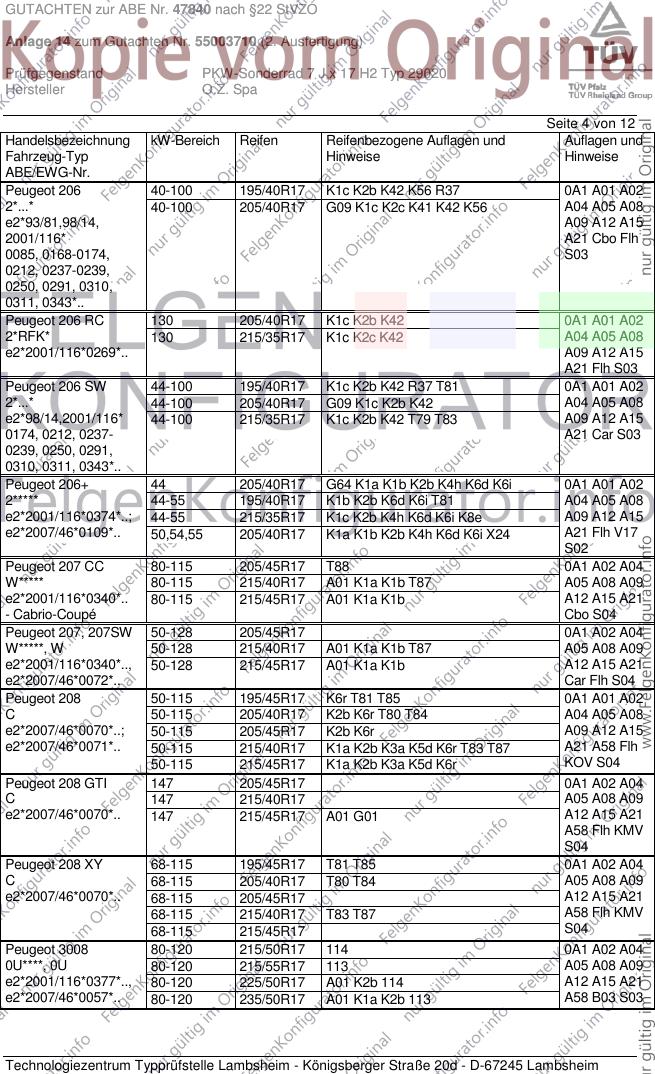

GUTACHTEN zur ABE Nr. 47840 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55003710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29020
Hersteller O.Z. Spa
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 206 40-100 195/40R17 K1c K2b K42 K56 R37 0A1 A01 A02
2*...* 40-100 205/40R17 G09 K1c K2c K41 K42 K56 A04 A05 A08
e2*93/81,98/14, A09 A12 A15
2001/116* A21 Cbo Flh
0085, 0168-0174, S03
0212, 0237-0239,
0250, 0291, 0310,
0311, 0343*..
Peugeot 206 RC 130 205/40R17 K1c K2b K42 0A1 A01 A02
2*RFK* 130 215/35R17 K1c K2c K42 A04 A05 A08
e2*2001/116*0269*.. A09 A12 A15
A21 Flh S03
Peugeot 206 SW 44-100 195/40R17 K1c K2b K42 R37 T81 0A1 A01 A02
2*...* 44-100 205/40R17 G09 K1c K2b K42 A04 A05 A08
e2*98/14,2001/116* 44-100 215/35R17 K1c K2b K42 T79 T83 A09 A12 A15
0174, 0212, 0237- A21 Car S03
0239, 0250, 0291,
0310, 0311, 0343*..
Peugeot 206+ 44 205/40R17 G64 K1a K1b K2b K4h K6d K6i 0A1 A01 A02
2***** 44-55 195/40R17 K1b K2b K6d K6i T81 A04 A05 A08
e2*2001/116*0374*..; 44-55 215/35R17 K1c K2b K4h K6d K6i K8e A09 A12 A15
e2*2007/46*0109*.. 50,54,55 205/40R17 K1a K1b K2b K4h K6d K6i X24 A21 Flh V17
S02
Peugeot 207 CC 80-115 205/45R17 T88 0A1 A02 A04
W***** 80-115 215/40R17 A01 K1a K1b T87 A05 A08 A09
e2*2001/116*0340*.. 80-115 215/45R17 A01 K1a K1b A12 A15 A21
- Cabrio-Coupé Cbo S04
Peugeot 207, 207SW 50-128 205/45R17 0A1 A02 A04
W*****, W 50-128 215/40R17 A01 K1a K1b T87 A05 A08 A09
e2*2001/116*0340*.., 50-128 215/45R17 A01 K1a K1b A12 A15 A21
e2*2007/46*0072*.. Car Flh S04
Peugeot 208 50-115 195/45R17 K6r T81 T85 0A1 A01 A02
C 50-115 205/40R17 K2b K6r T80 T84 A04 A05 A08
e2*2007/46*0070*..; 50-115 205/45R17 K2b K6r A09 A12 A15
e2*2007/46*0071*.. 50-115 215/40R17 K1a K2b K3a K5d K6r T83 T87 A21 A58 Flh
50-115 215/45R17 K1a K2b K3a K5d K6r KOV S04
Peugeot 208 GTI 147 205/45R17 0A1 A02 A04
C 147 215/40R17 A05 A08 A09
e2*2007/46*0070*.. 147 215/45R17 A01 G01 A12 A15 A21
A58 Flh KMV
S04
Peugeot 208 XY 68-115 195/45R17 T81 T85 0A1 A02 A04
C 68-115 205/40R17 T80 T84 A05 A08 A09
e2*2007/46*0070*.. 68-115 205/45R17 A12 A15 A21
68-115 215/40R17 T83 T87 A58 Flh KMV
68-115 215/45R17 S04
Peugeot 3008 80-120 215/50R17 114 0A1 A02 A04
0U****, 0U 80-120 215/55R17 113 A05 A08 A09
e2*2001/116*0377*.., 80-120 225/50R17 A01 K2b 114 A12 A15 A21
e2*2007/46*0057*.. 80-120 235/50R17 A01 K1a K2b 113 A58 B03 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

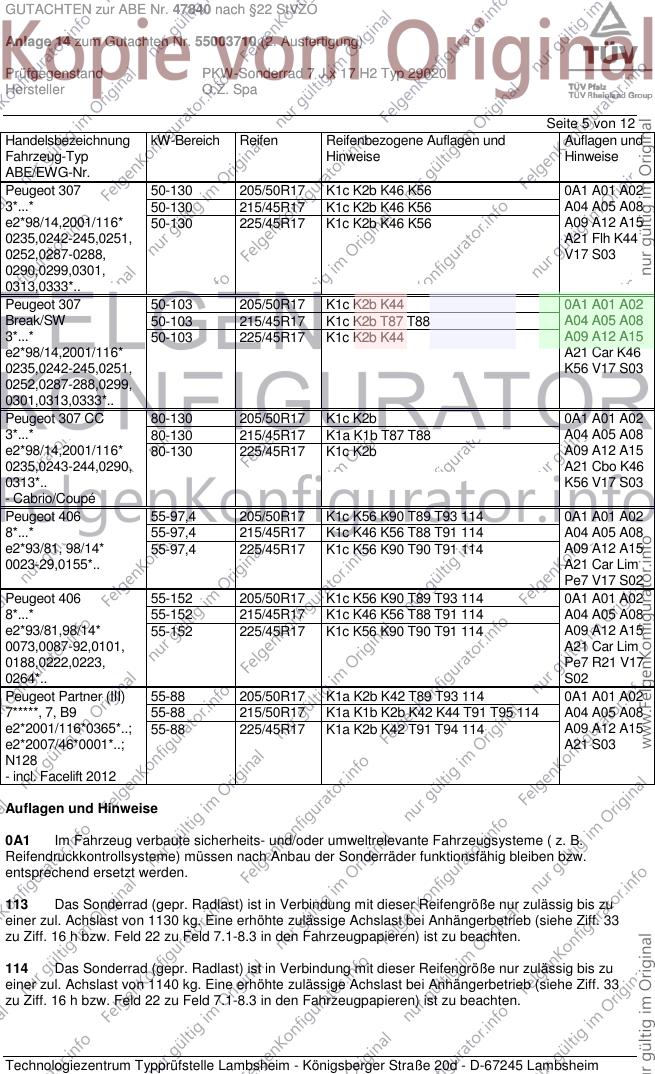

GUTACHTEN zur ABE Nr. 47840 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55003710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29020
Hersteller O.Z. Spa
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 307 50-130 205/50R17 K1c K2b K46 K56 0A1 A01 A02
3*...* 50-130 215/45R17 K1c K2b K46 K56 A04 A05 A08
e2*98/14,2001/116* 50-130 225/45R17 K1c K2b K46 K56 A09 A12 A15
0235,0242-245,0251, A21 Flh K44
0252,0287-0288, V17 S03
0290,0299,0301,
0313,0333*..
Peugeot 307 50-103 205/50R17 K1c K2b K44 0A1 A01 A02
Break/SW 50-103 215/45R17 K1c K2b T87 T88 A04 A05 A08
3*...* 50-103 225/45R17 K1c K2b K44 A09 A12 A15
e2*98/14,2001/116* A21 Car K46
0235,0242-245,0251, K56 V17 S03
0252,0287-288,0299,
0301,0313,0333*..
Peugeot 307 CC 80-130 205/50R17 K1c K2b 0A1 A01 A02
3*...* 80-130 215/45R17 K1a K1b T87 T88 A04 A05 A08
e2*98/14,2001/116* 80-130 225/45R17 K1c K2b A09 A12 A15
0235,0243-244,0290, A21 Cbo K46
0313*.. K56 V17 S03
- Cabrio/Coupé
Peugeot 406 55-97,4 205/50R17 K1c K56 K90 T89 T93 114 0A1 A01 A02
8*...* 55-97,4 215/45R17 K1c K46 K56 T88 T91 114 A04 A05 A08
e2*93/81, 98/14* 55-97,4 225/45R17 K1c K56 K90 T90 T91 114 A09 A12 A15
0023-29,0155*.. A21 Car Lim
Pe7 V17 S02
Peugeot 406 55-152 205/50R17 K1c K56 K90 T89 T93 114 0A1 A01 A02
8*...* 55-152 215/45R17 K1c K46 K56 T88 T91 114 A04 A05 A08
e2*93/81,98/14* 55-152 225/45R17 K1c K56 K90 T90 T91 114 A09 A12 A15
0073,0087-92,0101, A21 Car Lim
0188,0222,0223, Pe7 R21 V17
0264*.. S02
Peugeot Partner (III) 55-88 205/50R17 K1a K2b K42 T89 T93 114 0A1 A01 A02
7*****, 7, B9 55-88 215/50R17 K1a K1b K2b K42 K44 T91 T95 114 A04 A05 A08
e2*2001/116*0365*..; 55-88 225/45R17 K1a K2b K42 T91 T94 114 A09 A12 A15
e2*2007/46*0001*..; A21 S03
N128
- incl. Facelift 2012
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
113 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1130 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
114 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1140 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.

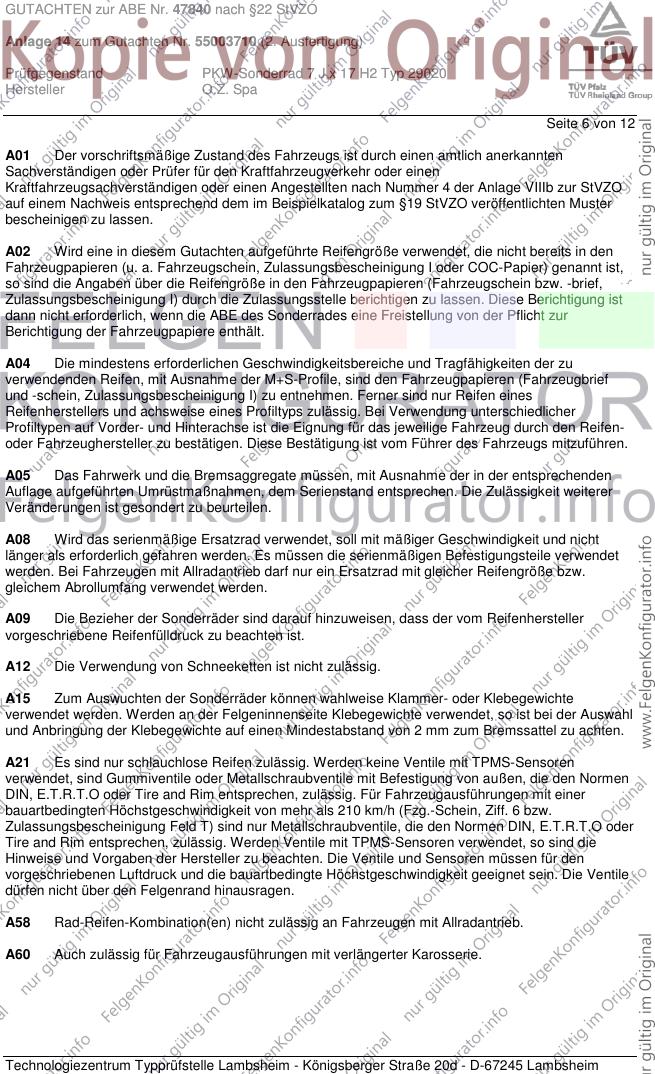

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47840 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55003710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29020
Hersteller O.Z. Spa
Seite 6 von 12
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.

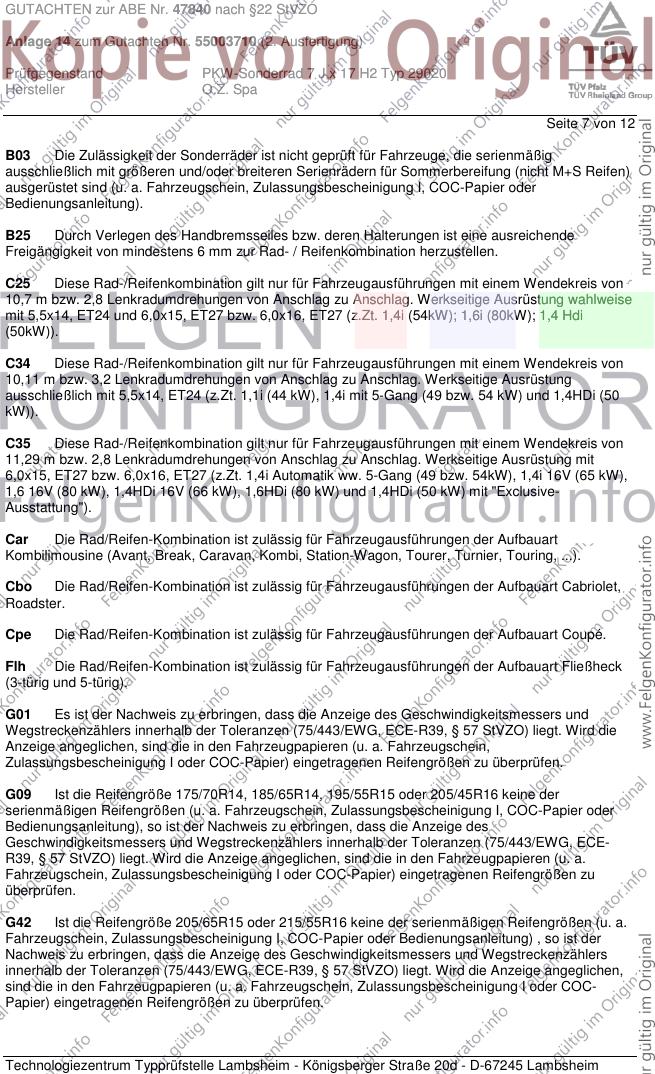

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47840 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55003710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29020
Hersteller O.Z. Spa
Seite 7 von 12
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
C34 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,11 m bzw. 3,2 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt. 1,1i (44 kW), 1,4i mit 5-Gang (49 bzw. 54 kW) und 1,4HDi (50
kW)).
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (49 bzw. 54kW), 1,4i 16V (65 kW),
1,6 16V (80 kW), 1,4HDi 16V (66 kW), 1,6HDi (80 kW) und 1,4HDi (50 kW) mit "Exclusive-
Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G09 Ist die Reifengröße 175/70R14, 185/65R14, 195/55R15 oder 205/45R16 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G42 Ist die Reifengröße 205/65R15 oder 215/55R16 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.

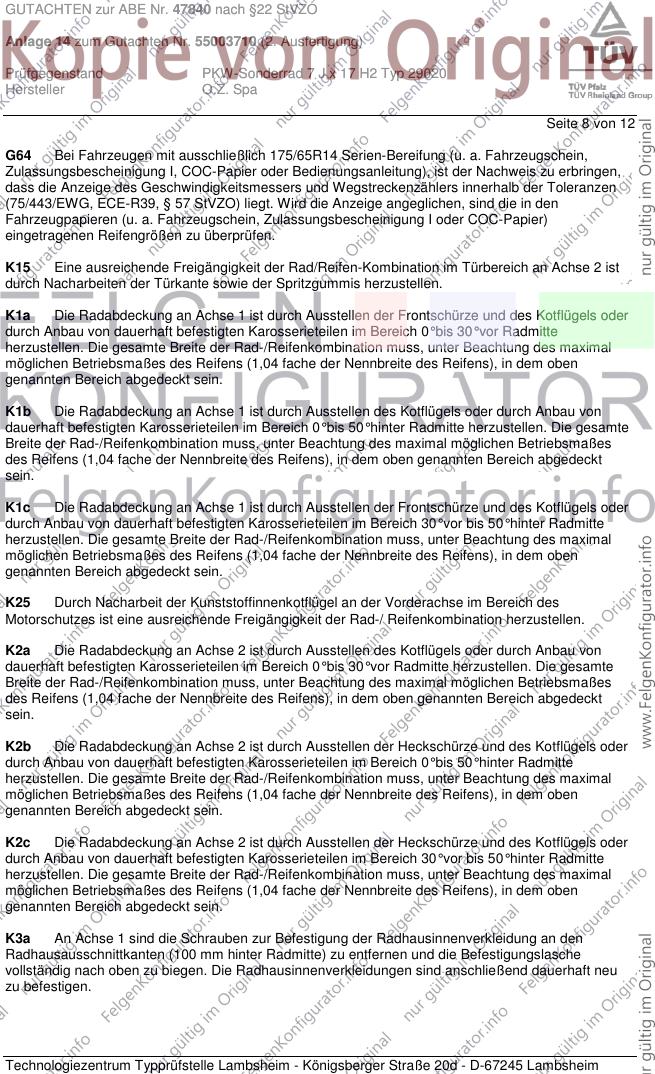

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47840 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55003710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29020
Hersteller O.Z. Spa
Seite 8 von 12
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.

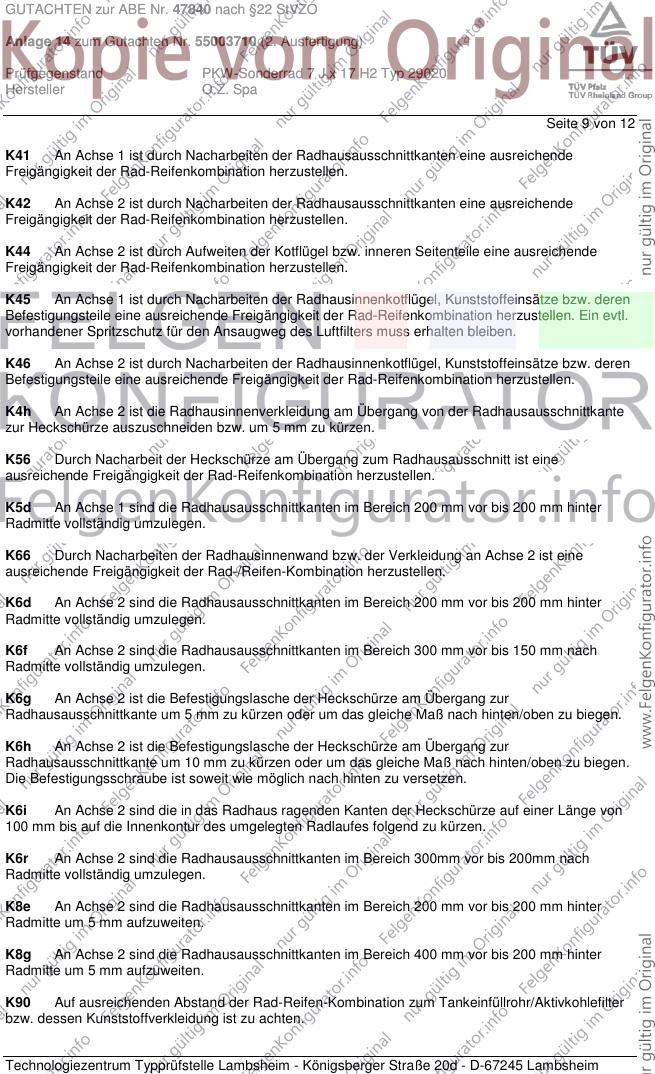

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47840 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55003710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29020
Hersteller O.Z. Spa
Seite 9 von 12
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47840 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55003710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29020
Hersteller O.Z. Spa

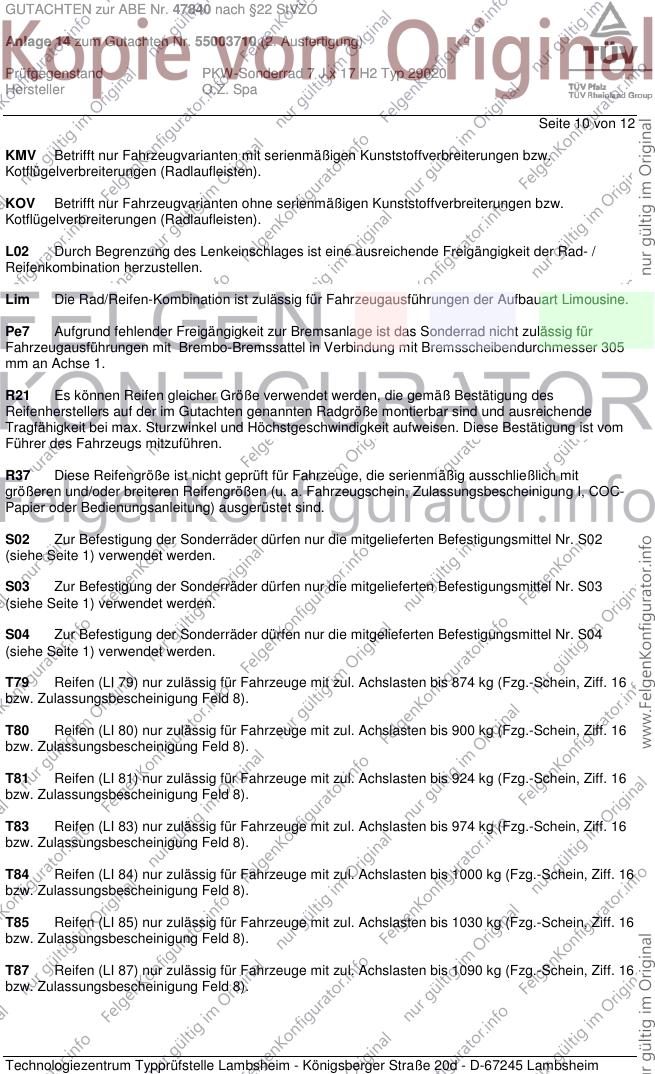

Seite 10 von 12
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Pe7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 305
mm an Achse 1.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47840 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55003710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29020
Hersteller O.Z. Spa

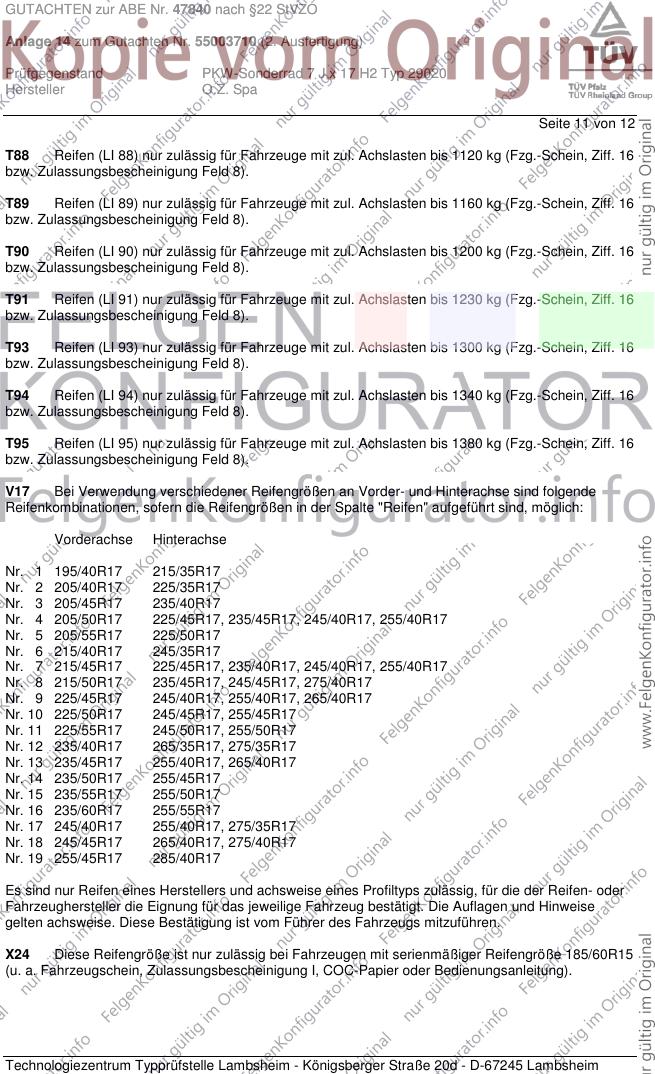

Seite 11 von 12
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47840 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55003710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29020
Hersteller O.Z. Spa

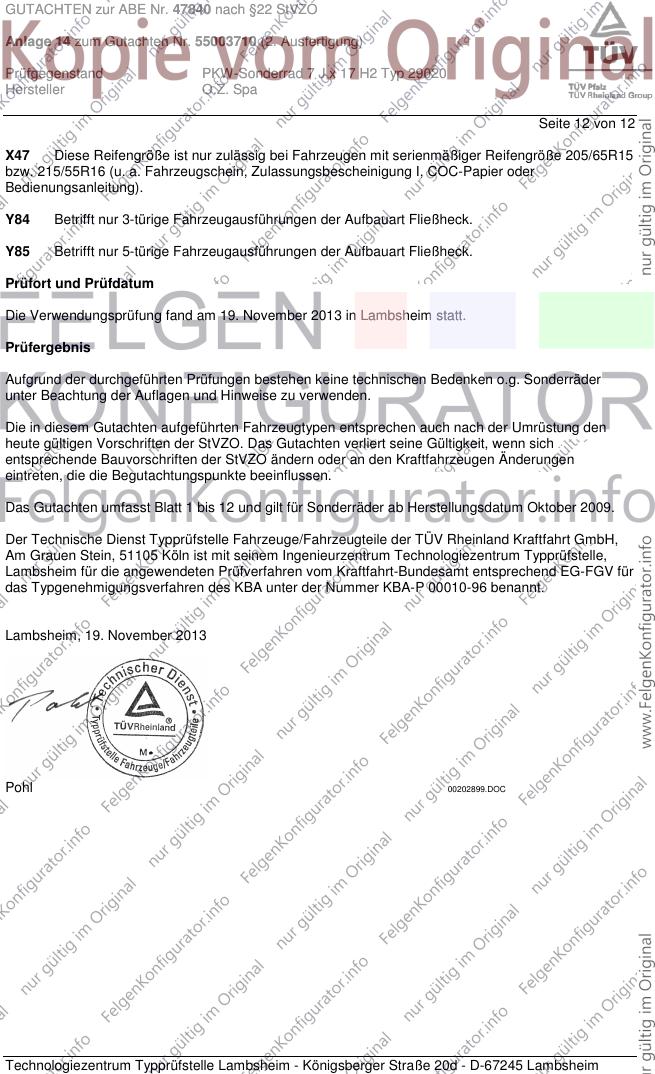

Seite 12 von 12
X47 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/65R15
bzw. 215/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. November 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. November 2013
Pohl 00202899.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
