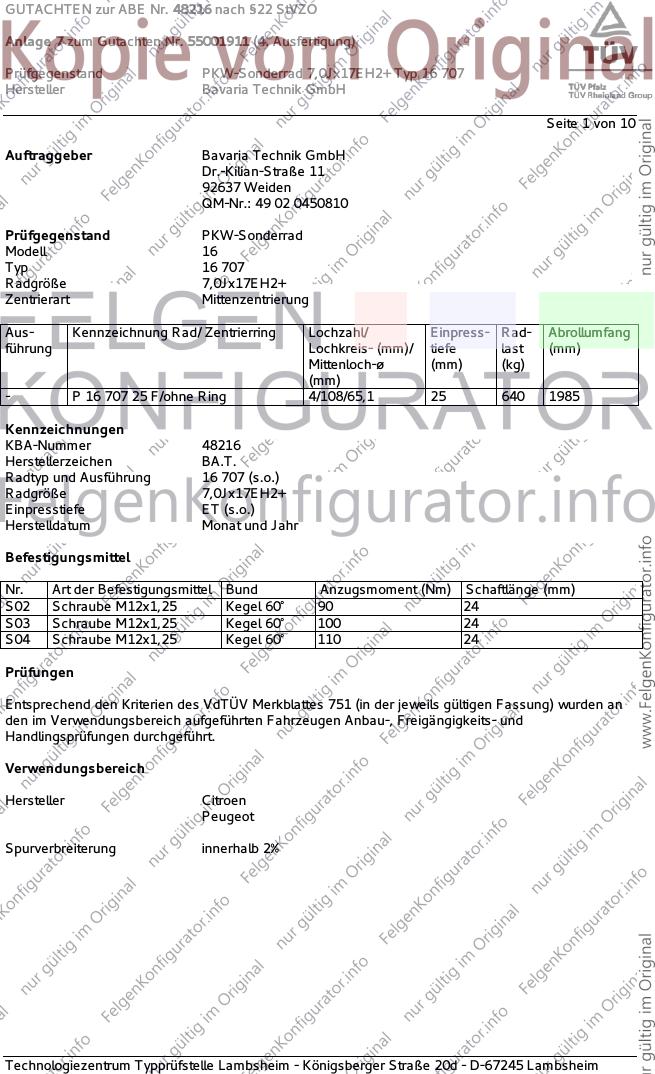

GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 1 von 10
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0450810
Prüfgegenstand PKW-Sonderrad
Modell 16
Typ 16 707
Radgröße 7,0Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- P 16 707 25 F/ohne Ring 4/108/65,1 25 640 1985
Kennzeichnungen
KBA-Nummer 48216
Herstellerzeichen BA.T.
Radtyp und Ausführung 16 707 (s.o.)
Radgröße 7,0Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,25 Kegel 60° 90 24
S03 Schraube M12x1,25 Kegel 60° 100 24
S04 Schraube M12x1,25 Kegel 60° 110 24
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

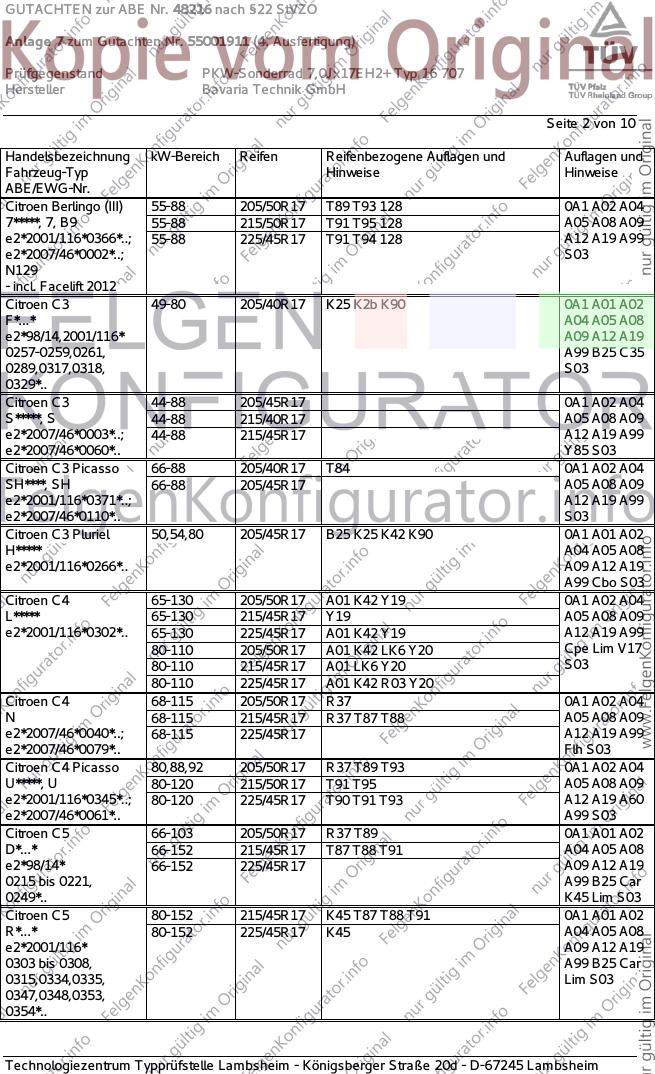

GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Berlingo (III) 55-88 205/50R17 T89 T93 128 0A1 A02 A04
7*****, 7, B9 55-88 215/50R17 T91 T95 128 A05 A08 A09
e2*2001/116*0366*..; 55-88 225/45R17 T91 T94 128 A12 A19 A99
e2*2007/46*0002*..; S03
N129
- incl. Facelift 2012
Citroen C3 49-80 205/40R17 K25 K2b K90 0A1 A01 A02
F*...* A04 A05 A08
e2*98/14,2001/116* A09 A12 A19
0257-0259,0261, A99 B25 C35
0289,0317,0318, S03
0329*..
Citroen C3 44-88 205/45R17 0A1 A02 A04
S*****, S 44-88 215/40R17 A05 A08 A09
e2*2007/46*0003*..; 44-88 215/45R17 A12 A19 A99
e2*2007/46*0060*.. Y85 S03
Citroen C3 Picasso 66-88 205/40R17 T84 0A1 A02 A04
SH****, SH 66-88 205/45R17 A05 A08 A09
e2*2001/116*0371*..; A12 A19 A99
e2*2007/46*0110*.. S03
Citroen C3 Pluriel 50,54,80 205/45R17 B25 K25 K42 K90 0A1 A01 A02
H***** A04 A05 A08
e2*2001/116*0266*.. A09 A12 A19
A99 Cbo S03
Citroen C4 65-130 205/50R17 A01 K42 Y19 0A1 A02 A04
L***** 65-130 215/45R17 Y19 A05 A08 A09
e2*2001/116*0302*.. 65-130 225/45R17 A01 K42 Y19 A12 A19 A99
80-110 205/50R17 A01 K42 LK6 Y20 Cpe Lim V17
80-110 215/45R17 A01 LK6 Y20 S03
80-110 225/45R17 A01 K42 R03 Y20
Citroen C4 68-115 205/50R17 R37 0A1 A02 A04
N 68-115 215/45R17 R37 T87 T88 A05 A08 A09
e2*2007/46*0040*..; 68-115 225/45R17 A12 A19 A99
e2*2007/46*0079*.. Flh S03
Citroen C4 Picasso 80,88,92 205/50R17 R37 T89 T93 0A1 A02 A04
U*****, U 80-120 215/50R17 T91 T95 A05 A08 A09
e2*2001/116*0345*..; 80-120 225/45R17 T90 T91 T93 A12 A19 A60
e2*2007/46*0061*.. A99 S03
Citroen C5 66-103 205/50R17 R37 T89 0A1 A01 A02
D*...* 66-152 215/45R17 T87 T88 T91 A04 A05 A08
e2*98/14* 66-152 225/45R17 A09 A12 A19
0215 bis 0221, A99 B25 Car
0249*.. K45 Lim S03
Citroen C5 80-152 215/45R17 K45 T87 T88 T91 0A1 A01 A02
R*...* 80-152 225/45R17 K45 A04 A05 A08
e2*2001/116* A09 A12 A19
0303 bis 0308, A99 B25 Car
0315,0334,0335, Lim S03
0347,0348,0353,
0354*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen DS3 50-115 205/45R17 0A1 A02 A04
S*****, S 50-115 215/40R17 A05 A08 A09
e2*2007/46*0003*.. 50-115 215/45R17 A12 A19 A99
Cbo Y84 S03
Citroen DS4 68-120 215/50R17 A90 0A1 A02 A04
N 68-120 215/55R17 A90 A05 A08 A09
e2*2007/46*0040*.. 68-120 225/50R17 A12 A19 A99 B03
68-120 235/50R17 A01 A12 K1a K1b K2b Flh S03
Citroen DS5 82-120 215/55R17 A12 R37 0A1 A02 A04
K 82-120 225/45R17 A90 T91 A05 A08 A09
e2*2007/46*0092*..; 82-120 225/50R17 A63 A19 A58 A99
e2*2007/46*0093*..; 82-120 235/50R17 A12 B03 S03
Peugeot 206 40-80 205/40R17 Flh G09 K1c K42 K45 K56 0A1 A01 A02
2*...* 55-100 205/40R17 Cbo Flh K1a K42 K45 K56 P26 X22 A04 A05 A08
e2*93/81,98/14, A09 A12 A19
2001/116* A99 S03
0085, 0168-0174,
0212, 0237-0239,
0250, 0291, 0310,
0311, 0343*..
Peugeot 206 RC 130 205/40R17 K1a K1b 0A1 A01 A02
2*RFK* A04 A05 A08
e2*2001/116*0269*.. A09 A12 A19
A99 Flh S03
Peugeot 206 SW 44-100 205/40R17 G09 K1b 0A1 A01 A02
2*...* 55-100 205/40R17 K1b P26 X22 A04 A05 A08
e2*98/14,2001/116* A09 A12 A19
0174, 0212, 0237- A99 Car S03
0239, 0250, 0291,
0310, 0311, 0343*..
Peugeot 206+ 44 205/40R17 G64 K6i 0A1 A01 A02
2***** 50,54,55 205/40R17 K6i X24 A04 A05 A08
e2*2001/116*0374*..; A09 A12 A19
e2*2007/46*0109*.. A99 Flh S02
Peugeot 207 CC 80-115 205/45R17 T88 0A1 A02 A04
W***** 80-115 215/40R17 T87 A05 A08 A09
e2*2001/116*0340*.. 80-115 215/45R17 A12 A19 A99
- Cabrio-Coupé Cbo S04
Peugeot 207, 207SW 50-128 205/45R17 0A1 A02 A04
W*****, W 50-128 215/40R17 T87 A05 A08 A09
e2*2001/116*0340*.., 50-128 215/45R17 A12 A19 A99
e2*2007/46*0072*.. Car Flh S04
Peugeot 208 50-115 205/40R17 T80 T84 0A1 A02 A04
C 50-115 205/45R17 A05 A08 A09
e2*2007/46*0070*..; A12 A19 A58
e2*2007/46*0071*.. A99 Flh KOV
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 208 XY 68-115 205/40R17 T80 T84 0A1 A02 A04
C 68-115 205/45R17 A05 A08 A09
e2*2007/46*0070*.. A12 A19 A58
A99 Flh KMV
S04
Peugeot 3008 80-120 215/50R17 A90 0A1 A02 A04
0U****, 0U 80-120 215/55R17 A90 A05 A08 A09
e2*2001/116*0377*.., 80-120 225/50R17 A12 A19 A58 A99
e2*2007/46*0057*.. 80-120 235/50R17 A12 B03 S03
Peugeot 307 50-130 205/50R17 0A1 A02 A04
3*...* 50-130 215/45R17 A05 A08 A09
e2*98/14,2001/116* 50-130 225/45R17 A01 K1c K2b A12 A19 A99
0235,0242-245,0251, Flh V17 S03
0252,0287-0288,
0290,0299,0301,
0313,0333*..
Peugeot 307 50-103 205/50R17 0A1 A02 A04
Break/SW 50-103 215/45R17 T87 T88 A05 A08 A09
3*...* 50-103 225/45R17 A01 K1b K2b A12 A19 A99
e2*98/14,2001/116* Car V17 S03
0235,0242-245,0251,
0252,0287-288,0299,
0301,0313,0333*..
Peugeot 307 CC 80-130 205/50R17 A01 K1b 0A1 A02 A04
3*...* 80-130 215/45R17 T87 T88 A05 A08 A09
e2*98/14,2001/116* 80-130 225/45R17 A01 K1b A12 A19 A99
0235,0243-244,0290, Cbo V17 S03
0313*..
- Cabrio/Coupé
Peugeot 308 66-120 205/50R17 A13 R37 T89 T93 0A1 A02 A04
4*****, 4 66-120 215/45R17 A13 R37 T87 T88 T91 A05 A08 A09
e2*2001/116*0362*.., 66-120 215/50R17 A01 A12 G40 A19 A99 Cbo
e2*2007/46*0101*.. 66-120 215/50R17 A12 R69 Flh V17 S03
- Fließheck 66-120 225/45R17 A13
- CabrioCoupé
incl. Facelift 2011
Peugeot 308 SW 66-120 205/50R17 A13 R37 T89 T93 0A1 A02 A04
4*****, 4 66-120 215/45R17 A13 R37 T87 T88 T91 A05 A08 A09
e2*2001/116*0362*.., 66-120 215/50R17 A01 A12 G40 T90 A19 A99 Car
e2*2007/46*0101*.. 66-120 215/50R17 A12 R69 T90 V17 S03
incl. Facelift 2011 66-120 225/45R17 A13 T90
Peugeot 5008 80-120 215/50R17 A11 T91 T93 0A1 A02 A04
0*****, 0 80-120 225/45R17 A11 T91 T93 A05 A08 A09
e2*2007/46*0004*.., A19 A99 S03
e2*2007/46*0058*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot Partner (III) 55-88 205/50R17 T89 T93 128 0A1 A02 A04
7*****, 7, B9 55-88 215/50R17 T91 T95 128 A05 A08 A09
e2*2001/116*0365*..; 55-88 225/45R17 T91 T94 128 A12 A19 A99
e2*2007/46*0001*..; S03
N128
- incl. Facelift 2012
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 6 von 10

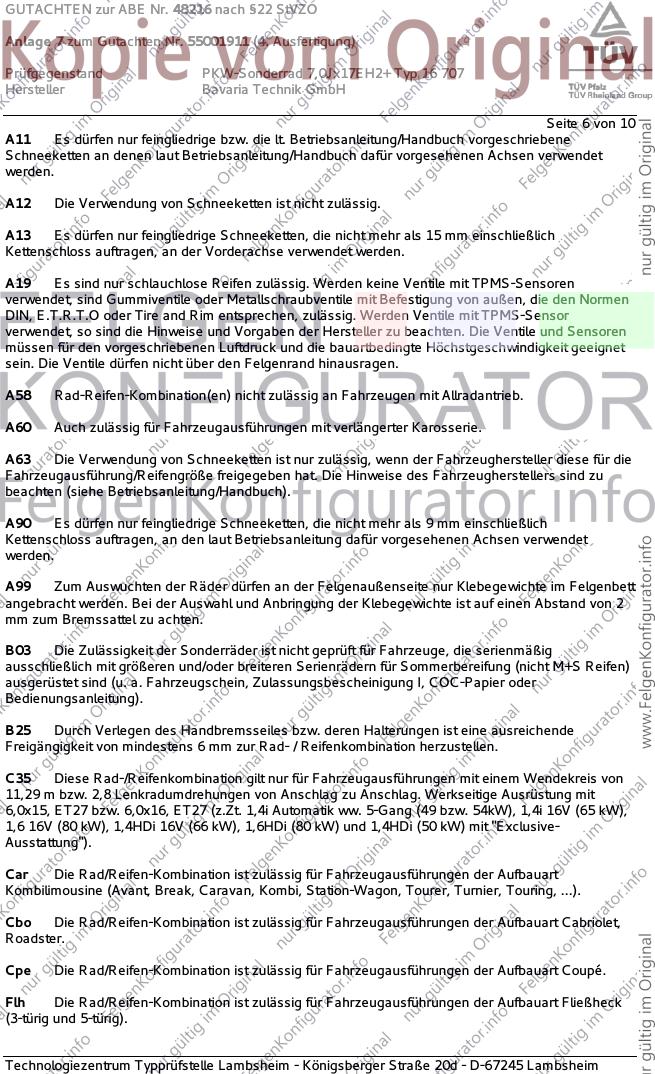

A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (49 bzw. 54kW), 1,4i 16V (65 kW),
1,6 16V (80 kW), 1,4HDi 16V (66 kW), 1,6HDi (80 kW) und 1,4HDi (50 kW) mit "Exclusive-
Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 7 von 10

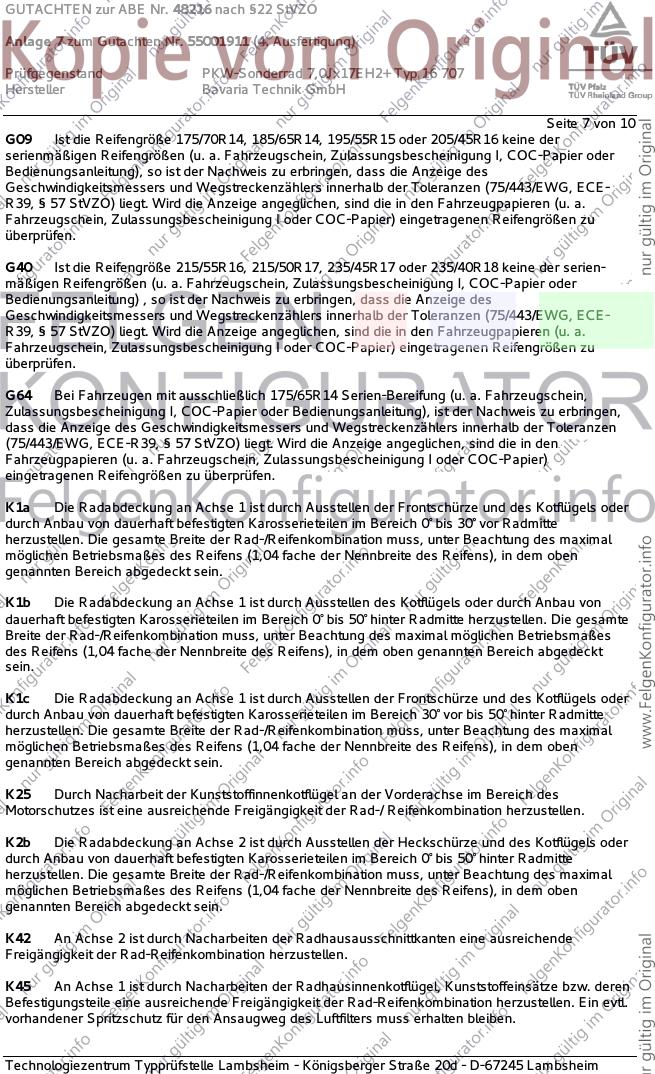

G09 Ist die Reifengröße 175/70R14, 185/65R14, 195/55R15 oder 205/45R16 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 8 von 10

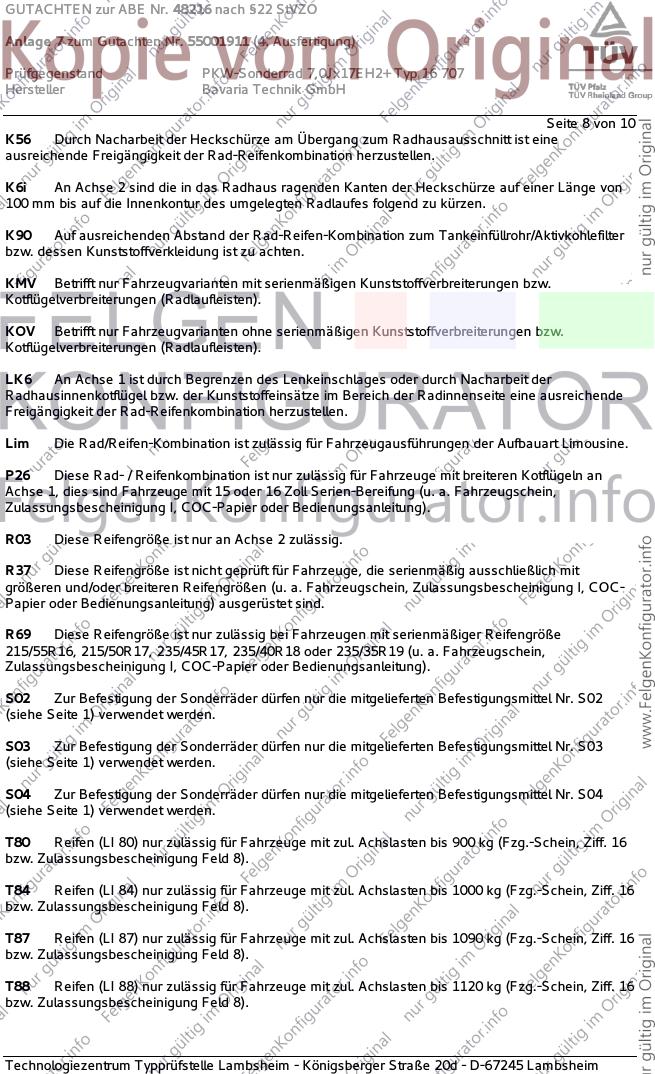

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
P26 Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge mit breiteren Kotflügeln an
Achse 1, dies sind Fahrzeuge mit 15 oder 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 9 von 10

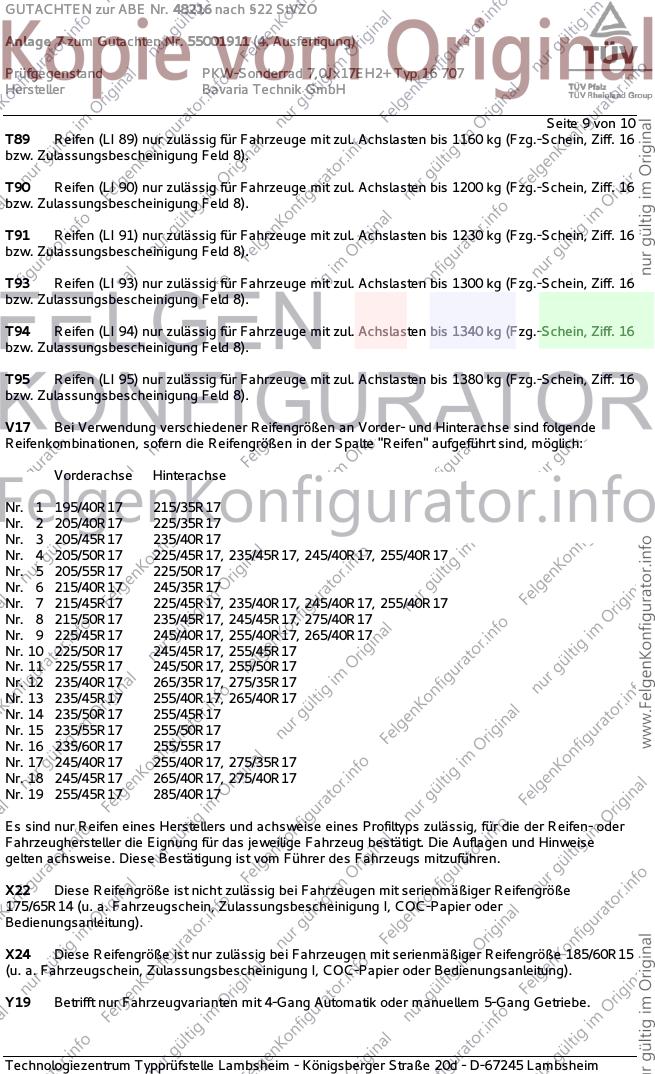

T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X22 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
175/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y19 Betrifft nur Fahrzeugvarianten mit 4-Gang Automatik oder manuellem 5-Gang Getriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 10 von 10

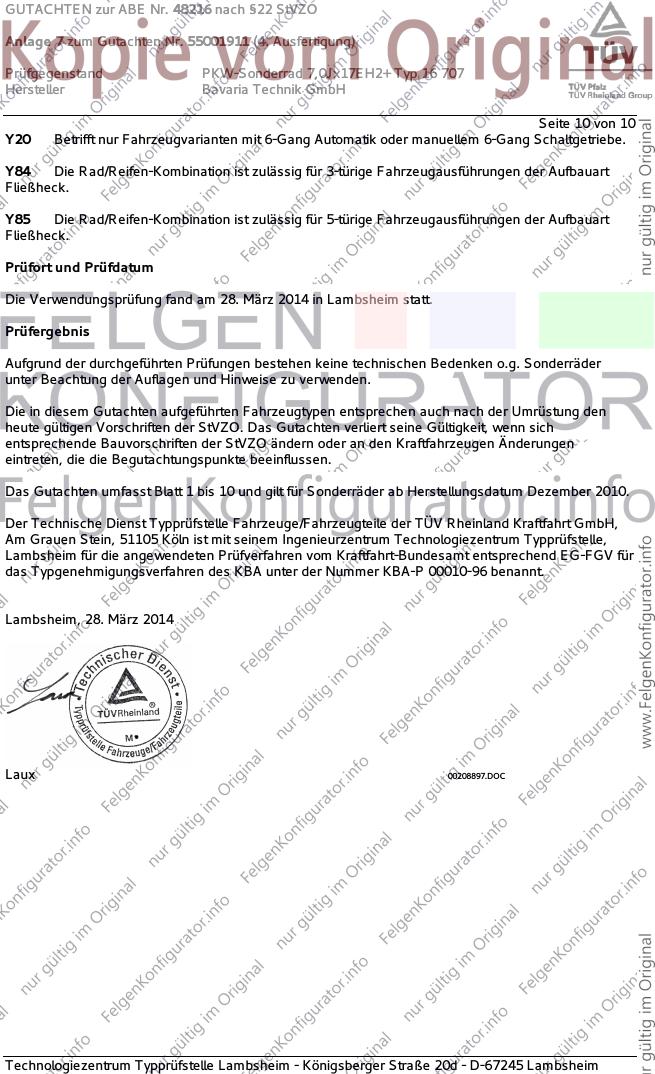

Y20 Betrifft nur Fahrzeugvarianten mit 6-Gang Automatik oder manuellem 6-Gang Schaltgetriebe.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. März 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Dezember 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. März 2014
Laux 00208897.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
