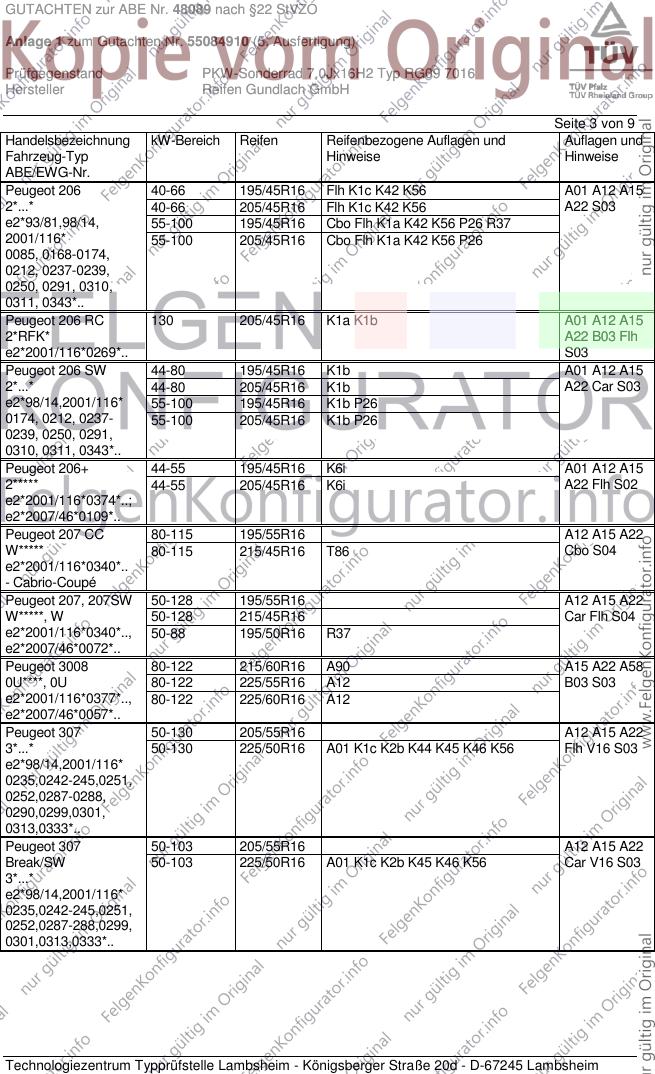

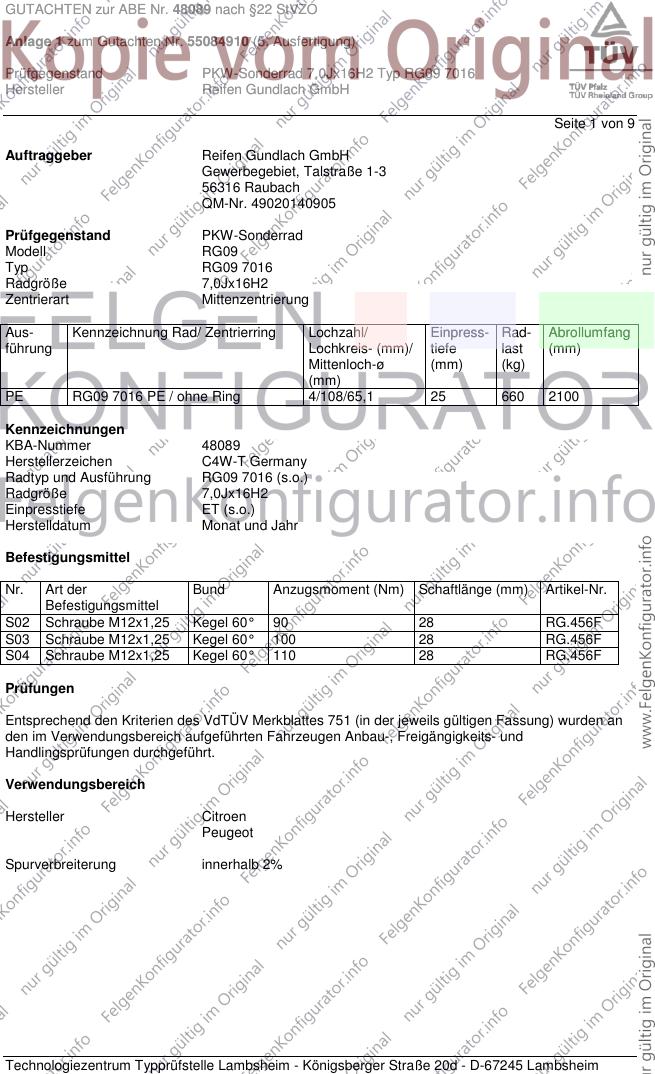

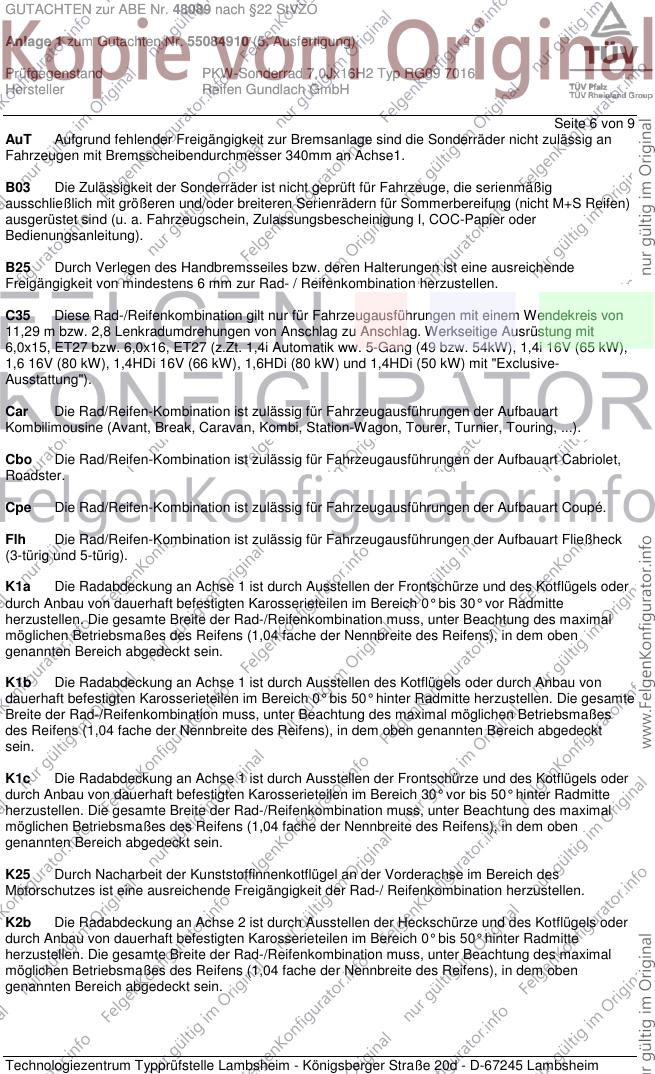

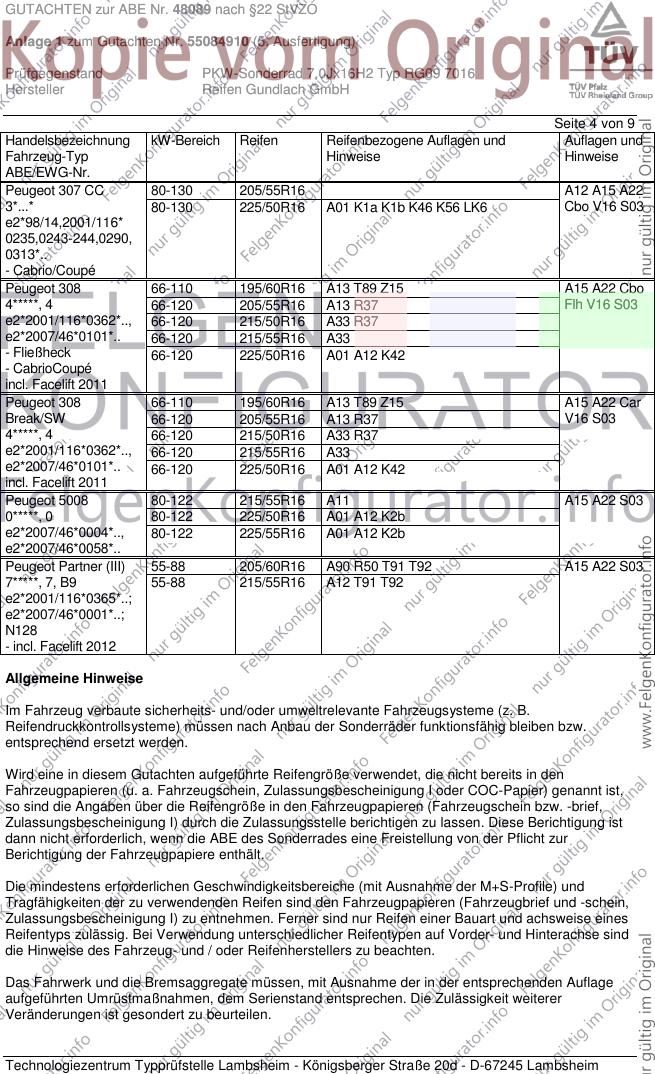

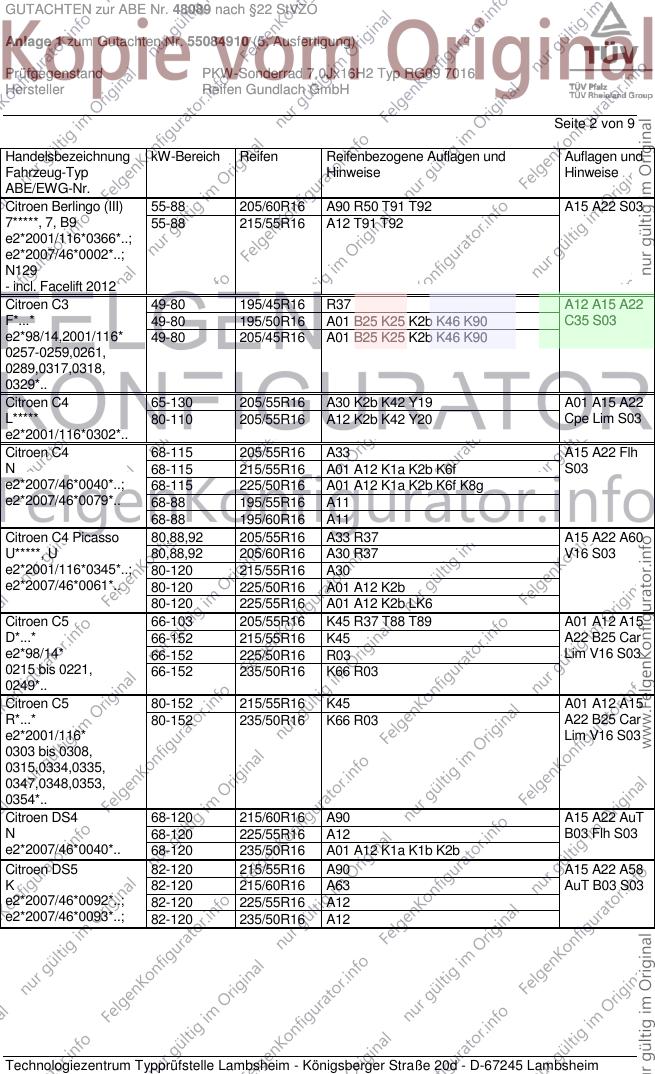

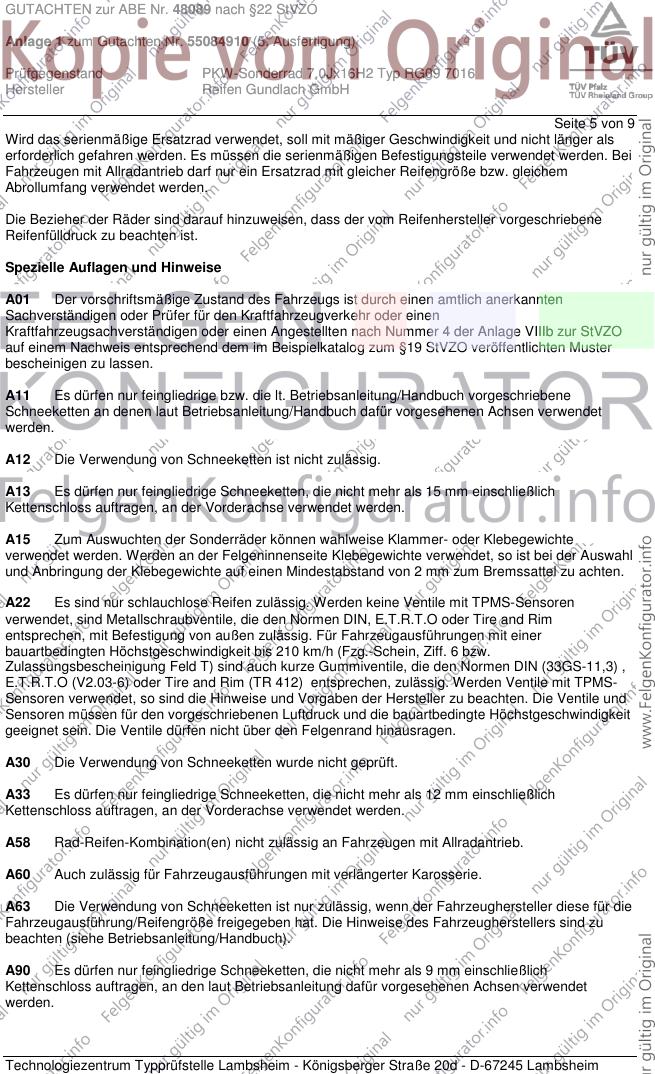

GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 1 von 9
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG09
Typ RG09 7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PE RG09 7016 PE / ohne Ring 4/108/65,1 25 660 2100
Kennzeichnungen
KBA-Nummer 48089
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG09 7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,25 Kegel 60° 90 28 RG.456F
S03 Schraube M12x1,25 Kegel 60° 100 28 RG.456F
S04 Schraube M12x1,25 Kegel 60° 110 28 RG.456F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Berlingo (III) 55-88 205/60R16 A90 R50 T91 T92 A15 A22 S03
7*****, 7, B9 55-88 215/55R16 A12 T91 T92
e2*2001/116*0366*..;
e2*2007/46*0002*..;
N129
- incl. Facelift 2012
Citroen C3 49-80 195/45R16 R37 A12 A15 A22
F*...* 49-80 195/50R16 A01 B25 K25 K2b K46 K90 C35 S03
e2*98/14,2001/116* 49-80 205/45R16 A01 B25 K25 K2b K46 K90
0257-0259,0261,
0289,0317,0318,
0329*..
Citroen C4 65-130 205/55R16 A30 K2b K42 Y19 A01 A15 A22
L***** 80-110 205/55R16 A12 K2b K42 Y20 Cpe Lim S03
e2*2001/116*0302*..
Citroen C4 68-115 205/55R16 A33 A15 A22 Flh
N 68-115 215/55R16 A01 A12 K1a K2b K6f S03
e2*2007/46*0040*..; 68-115 225/50R16 A01 A12 K1a K2b K6f K8g
e2*2007/46*0079*.. 68-88 195/55R16 A11
68-88 195/60R16 A11
Citroen C4 Picasso 80,88,92 205/55R16 A33 R37 A15 A22 A60
U*****, U 80,88,92 205/60R16 A30 R37 V16 S03
e2*2001/116*0345*..; 80-120 215/55R16 A30
e2*2007/46*0061*.. 80-120 225/50R16 A01 A12 K2b
80-120 225/55R16 A01 A12 K2b LK6
Citroen C5 66-103 205/55R16 K45 R37 T88 T89 A01 A12 A15
D*...* 66-152 215/55R16 K45 A22 B25 Car
e2*98/14* 66-152 225/50R16 R03 Lim V16 S03
0215 bis 0221, 66-152 235/50R16 K66 R03
0249*..
Citroen C5 80-152 215/55R16 K45 A01 A12 A15
R*...* 80-152 235/50R16 K66 R03 A22 B25 Car
e2*2001/116* Lim V16 S03
0303 bis 0308,
0315,0334,0335,
0347,0348,0353,
0354*..
Citroen DS4 68-120 215/60R16 A90 A15 A22 AuT
N 68-120 225/55R16 A12 B03 Flh S03
e2*2007/46*0040*.. 68-120 235/50R16 A01 A12 K1a K1b K2b
Citroen DS5 82-120 215/55R16 A90 A15 A22 A58
K 82-120 215/60R16 A63 AuT B03 S03
e2*2007/46*0092*..; 82-120 225/55R16 A12
e2*2007/46*0093*..; 82-120 235/50R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 206 40-66 195/45R16 Flh K1c K42 K56 A01 A12 A15
2*...* 40-66 205/45R16 Flh K1c K42 K56 A22 S03
e2*93/81,98/14, 55-100 195/45R16 Cbo Flh K1a K42 K56 P26 R37
2001/116* 55-100 205/45R16 Cbo Flh K1a K42 K56 P26
0085, 0168-0174,
0212, 0237-0239,
0250, 0291, 0310,
0311, 0343*..
Peugeot 206 RC 130 205/45R16 K1a K1b A01 A12 A15
2*RFK* A22 B03 Flh
e2*2001/116*0269*.. S03
Peugeot 206 SW 44-80 195/45R16 K1b A01 A12 A15
2*...* 44-80 205/45R16 K1b A22 Car S03
e2*98/14,2001/116* 55-100 195/45R16 K1b P26
0174, 0212, 0237- 55-100 205/45R16 K1b P26
0239, 0250, 0291,
0310, 0311, 0343*..
Peugeot 206+ 44-55 195/45R16 K6i A01 A12 A15
2***** 44-55 205/45R16 K6i A22 Flh S02
e2*2001/116*0374*..;
e2*2007/46*0109*..
Peugeot 207 CC 80-115 195/55R16 A12 A15 A22
W***** 80-115 215/45R16 T86 Cbo S04
e2*2001/116*0340*..
- Cabrio-Coupé
Peugeot 207, 207SW 50-128 195/55R16 A12 A15 A22
W*****, W 50-128 215/45R16 Car Flh S04
e2*2001/116*0340*.., 50-88 195/50R16 R37
e2*2007/46*0072*..
Peugeot 3008 80-122 215/60R16 A90 A15 A22 A58
0U****, 0U 80-122 225/55R16 A12 B03 S03
e2*2001/116*0377*.., 80-122 225/60R16 A12
e2*2007/46*0057*..
Peugeot 307 50-130 205/55R16 A12 A15 A22
3*...* 50-130 225/50R16 A01 K1c K2b K44 K45 K46 K56 Flh V16 S03
e2*98/14,2001/116*
0235,0242-245,0251,
0252,0287-0288,
0290,0299,0301,
0313,0333*..
Peugeot 307 50-103 205/55R16 A12 A15 A22
Break/SW 50-103 225/50R16 A01 K1c K2b K45 K46 K56 Car V16 S03
3*...*
e2*98/14,2001/116*
0235,0242-245,0251,
0252,0287-288,0299,
0301,0313,0333*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 307 CC 80-130 205/55R16 A12 A15 A22
3*...* 80-130 225/50R16 A01 K1a K1b K46 K56 LK6 Cbo V16 S03
e2*98/14,2001/116*
0235,0243-244,0290,
0313*..
- Cabrio/Coupé
Peugeot 308 66-110 195/60R16 A13 T89 Z15 A15 A22 Cbo
4*****, 4 66-120 205/55R16 A13 R37 Flh V16 S03
e2*2001/116*0362*.., 66-120 215/50R16 A33 R37
e2*2007/46*0101*.. 66-120 215/55R16 A33
- Fließheck 66-120 225/50R16 A01 A12 K42
- CabrioCoupé
incl. Facelift 2011
Peugeot 308 66-110 195/60R16 A13 T89 Z15 A15 A22 Car
Break/SW 66-120 205/55R16 A13 R37 V16 S03
4*****, 4 66-120 215/50R16 A33 R37
e2*2001/116*0362*.., 66-120 215/55R16 A33
e2*2007/46*0101*.. 66-120 225/50R16 A01 A12 K42
incl. Facelift 2011
Peugeot 5008 80-122 215/55R16 A11 A15 A22 S03
0*****, 0 80-122 225/50R16 A01 A12 K2b
e2*2007/46*0004*.., 80-122 225/55R16 A01 A12 K2b
e2*2007/46*0058*..
Peugeot Partner (III) 55-88 205/60R16 A90 R50 T91 T92 A15 A22 S03
7*****, 7, B9 55-88 215/55R16 A12 T91 T92
e2*2001/116*0365*..;
e2*2007/46*0001*..;
N128
- incl. Facelift 2012
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 5 von 9
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 6 von 9
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (49 bzw. 54kW), 1,4i 16V (65 kW),
1,6 16V (80 kW), 1,4HDi 16V (66 kW), 1,6HDi (80 kW) und 1,4HDi (50 kW) mit "Exclusive-
Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 7 von 9
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
P26 Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge mit breiteren Kotflügeln an
Achse 1, dies sind Fahrzeuge mit 15 oder 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 8 von 9
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y19 Betrifft nur Fahrzeugvarianten mit 4-Gang Automatik oder manuellem 5-Gang Getriebe.
Y20 Betrifft nur Fahrzeugvarianten mit 6-Gang Automatik oder manuellem 6-Gang Schaltgetriebe.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Dezember 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Dezember 2014
Laux 00220900.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
