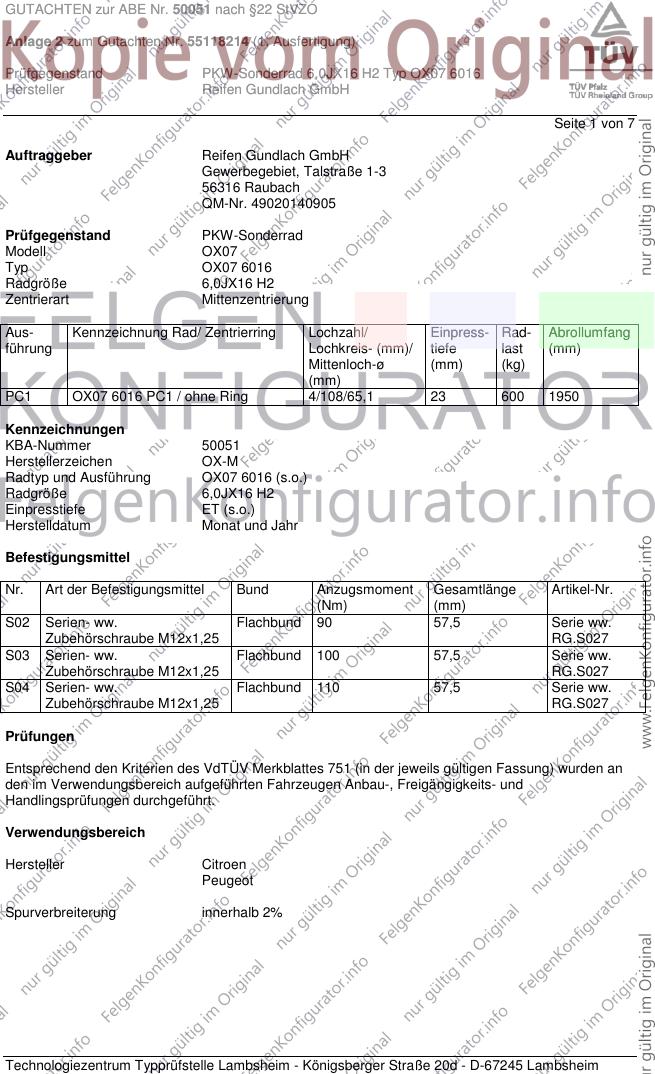

GUTACHTEN zur ABE Nr. 50051 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55118214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0JX16 H2 Typ OX07 6016
Hersteller Reifen Gundlach GmbH
Seite 1 von 7
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell OX07
Typ OX07 6016
Radgröße 6,0JX16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PC1 OX07 6016 PC1 / ohne Ring 4/108/65,1 23 600 1950
Kennzeichnungen
KBA-Nummer 50051
Herstellerzeichen OX-M
Radtyp und Ausführung OX07 6016 (s.o.)
Radgröße 6,0JX16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Gesamtlänge Artikel-Nr.
(Nm) (mm)
S02 Serien- ww. Flachbund 90 57,5 Serie ww.
Zubehörschraube M12x1,25 RG.S027
S03 Serien- ww. Flachbund 100 57,5 Serie ww.
Zubehörschraube M12x1,25 RG.S027
S04 Serien- ww. Flachbund 110 57,5 Serie ww.
Zubehörschraube M12x1,25 RG.S027
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50051 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55118214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0JX16 H2 Typ OX07 6016
Hersteller Reifen Gundlach GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C2 50-80 195/45R16 A12 A19 A99
J*...* C25 S03
e2*2001/116*
0284-0286,
0316,0339,0344*..
Citroen C2 44,50,54 195/45R16 A12 A19 A99
J*...* C24 S03
e2*2001/116*
0283-0286,0316*..
Citroen C3 49-80 195/45R16 A12 A19 A99
F*...* 49-80 195/50R16 C35 S03
e2*98/14,2001/116*
0257-0259,0261,
0289,0317,0318,
0329*..
Citroen C3 44-88 195/50R16 A12 A19 A99 Y85
S*****, S 44-88 195/55R16 A12 S03
e2*2007/46*0003*..;
e2*2007/46*0060*..
Citroen C3 Picasso 66-88 195/50R16 A33 T84 A19 A99 S03
SH****, SH 66-88 195/55R16 A33
e2*2001/116*0371*..; 66-88 205/50R16 A12
e2*2007/46*0110*..
Citroen C3 Pluriel 50,54,80 195/50R16 A12 A19 A99
H***** 50,54,80 195/55R16 A01 K42 Cbo S03
e2*2001/116*0266*.. 50,54,80 205/50R16 A01 B25 K1a K25 K2b K42 K46
Citroen DS3 110-115 195/55R16 A90 A19 A99 Cbo
S*****, S 50-88 195/50R16 A12 Y84 S03
e2*2007/46*0003*.. 50-88 195/55R16 A12
Peugeot 1007 50-80 195/45R16 R37 T80 A12 A19 A99
K***** 50-80 195/50R16 S03
e2*2001/116*0300*..
Peugeot 206+ 44 195/50R16 A01 G64 K6i A12 A19 A99
2***** 44-55 195/45R16 Flh S02
e2*2001/116*0374*..; 50,54,55 195/50R16 A01 K6i X24
e2*2007/46*0109*..
Peugeot 207 CC 80-115 195/55R16 A39 A19 A99 Cbo
W***** 80-115 205/50R16 A12 S04
e2*2001/116*0340*..
- Cabrio-Coupé
Peugeot 207, 207SW 50-128 195/55R16 A39 A19 A99 Car
W*****, W 50-128 205/50R16 A12 Flh S04
e2*2001/116*0340*.., 50-88 195/50R16 A39 R37
e2*2007/46*0072*.. 66-88 205/55R16 A12 R09
66-88 205/55R16 A01 A12 G03
Peugeot 208 50-115 195/55R16 A90 A19 A58 A99
C 50-115 205/50R16 A01 A12 K6r Flh KOV S04
e2*2007/46*0070*..; 50-88 195/50R16 A90 R37
e2*2007/46*0071*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50051 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55118214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0JX16 H2 Typ OX07 6016
Hersteller Reifen Gundlach GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 208 GTI 147 195/55R16 A90 M+S A19 A58 A99
C 147 205/50R16 A12 M+S Flh KMV S04
e2*2007/46*0070*..
Peugeot 208 XY 68-115 195/55R16 A90 A19 A58 A99
C 68-115 205/50R16 A12 Flh KMV S04
e2*2007/46*0070*.. 68-88 195/50R16 A90 R37
Peugeot 306 44-120 195/45R16 T80 T84 A12 A19 A99
7A/7 S02
G264
Peugeot 306 Cabrio 65-89 195/45R16 T80 T84 A12 A19 A99
7D S02
G720
Peugeot 307 50-103 205/55R16 A13 M+S A19 A99 Flh
3*...* 50-80 205/55R16 A13 S03
e2*98/14,2001/116*
0235,0242-245,0251,
0252,0287-0288,
0290,0299,0301,
0313,0333*..
Peugeot 307 50-103 205/55R16 A13 M+S A19 A99 Car
Break/SW 50-80 205/55R16 A13 S03
3*...*
e2*98/14,2001/116*
0235,0242-245,0251,
0252,0287-288,0299,
0301,0313,0333*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50051 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55118214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0JX16 H2 Typ OX07 6016
Hersteller Reifen Gundlach GmbH
Seite 4 von 7
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
C24 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,6 m bzw. 3,25 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
ausschließlich mit 5,5x14, ET24 (z.Zt 1,1i (44kW); 1,4i (54 kW); 1,4 Hdi (50kW)).
C25 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,7 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 5,5x14, ET24 und 6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i (54kW); 1,6i (80kW); 1,4 Hdi
(50kW)).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50051 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55118214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0JX16 H2 Typ OX07 6016
Hersteller Reifen Gundlach GmbH
Seite 5 von 7
C35 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,29 m bzw. 2,8 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
6,0x15, ET27 bzw. 6,0x16, ET27 (z.Zt. 1,4i Automatik ww. 5-Gang (49 bzw. 54kW), 1,4i 16V (65 kW),
1,6 16V (80 kW), 1,4HDi 16V (66 kW), 1,6HDi (80 kW) und 1,4HDi (50 kW) mit "Exclusive-
Ausstattung").
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G64 Bei Fahrzeugen mit ausschließlich 175/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50051 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55118214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0JX16 H2 Typ OX07 6016
Hersteller Reifen Gundlach GmbH

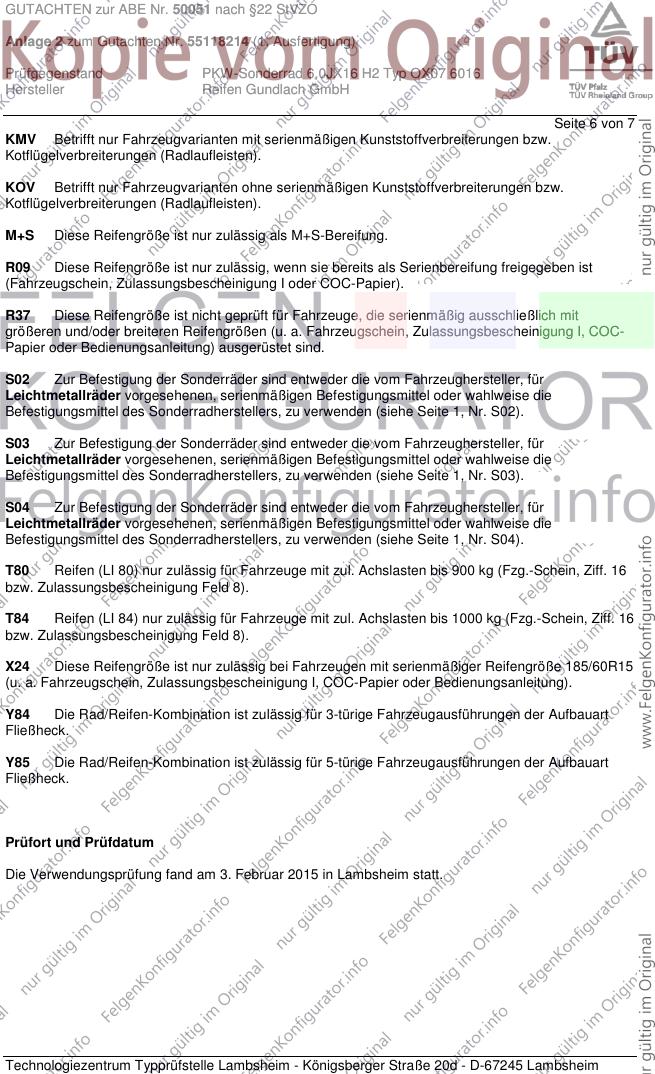

Seite 6 von 7
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder sind entweder die vom Fahrzeughersteller, für
Leichtmetallräder vorgesehenen, serienmäßigen Befestigungsmittel oder wahlweise die
Befestigungsmittel des Sonderradherstellers, zu verwenden (siehe Seite 1, Nr. S02).
S03 Zur Befestigung der Sonderräder sind entweder die vom Fahrzeughersteller, für
Leichtmetallräder vorgesehenen, serienmäßigen Befestigungsmittel oder wahlweise die
Befestigungsmittel des Sonderradherstellers, zu verwenden (siehe Seite 1, Nr. S03).
S04 Zur Befestigung der Sonderräder sind entweder die vom Fahrzeughersteller, für
Leichtmetallräder vorgesehenen, serienmäßigen Befestigungsmittel oder wahlweise die
Befestigungsmittel des Sonderradherstellers, zu verwenden (siehe Seite 1, Nr. S04).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Februar 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50051 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55118214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0JX16 H2 Typ OX07 6016
Hersteller Reifen Gundlach GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum August 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Februar 2015
Laux 00223055.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
