Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 51165
Gerät: Sonderräder für Pkw
7 J x 17 H2
Typ: IC7070
§ 22 51165
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 51165
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.

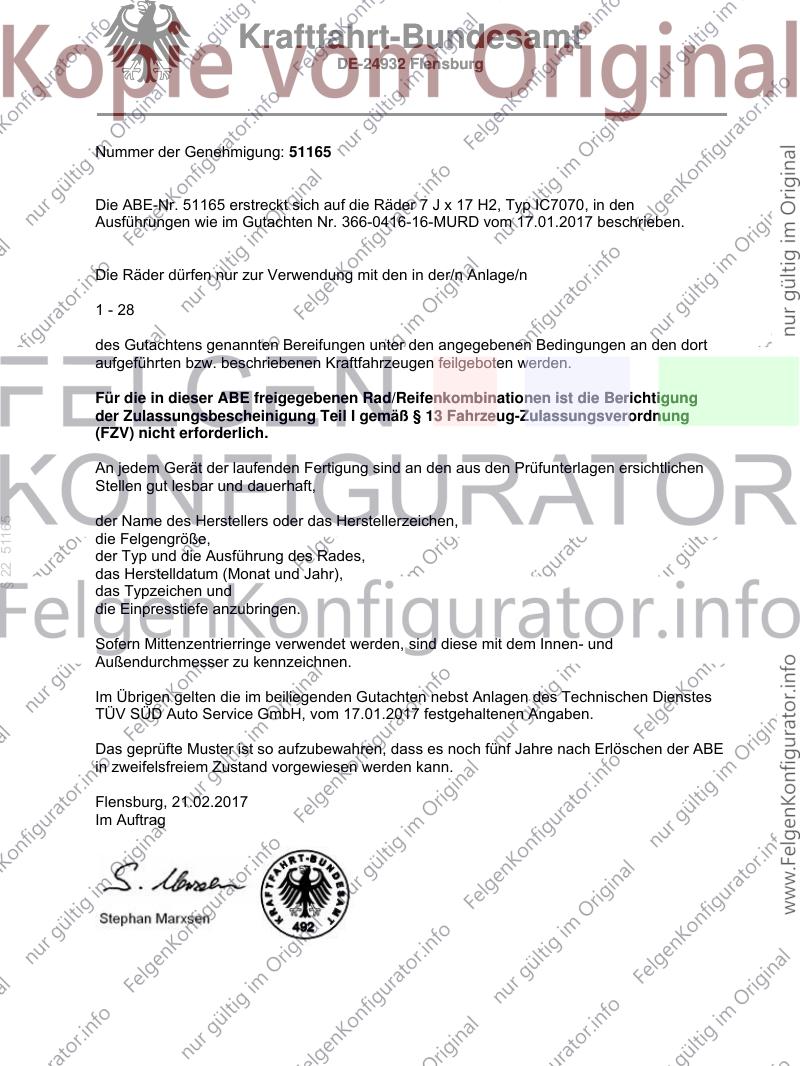

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51165
Die ABE-Nr. 51165 erstreckt sich auf die Räder 7 J x 17 H2, Typ IC7070, in den
Ausführungen wie im Gutachten Nr. 366-0416-16-MURD vom 17.01.2017 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1 - 28
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
§ 22 51165
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV SÜD Auto Service GmbH, vom 17.01.2017 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 21.02.2017
Im Auftrag

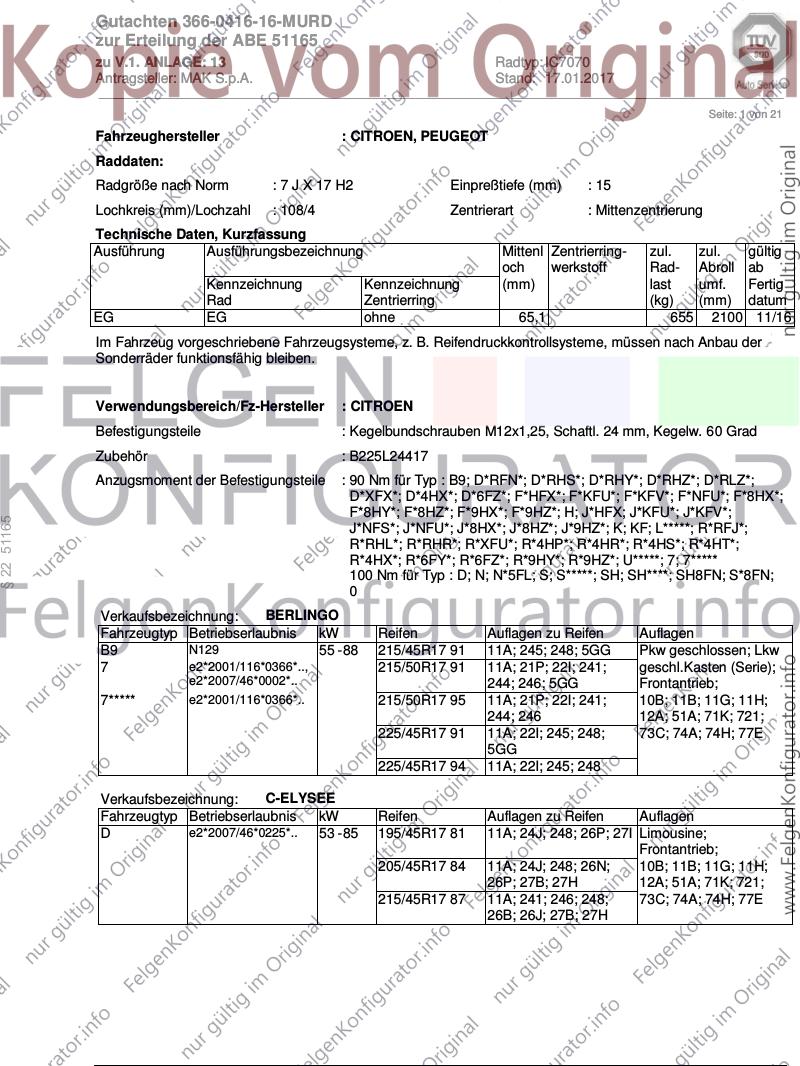

Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 1 von 21
Fahrzeughersteller : CITROEN, PEUGEOT
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 15
Lochkreis (mm)/Lochzahl : 108/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
EG EG ohne 65,1 655 2100 11/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 24 mm, Kegelw. 60 Grad
Zubehör : B225L24417
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : B9; D*RFN*; D*RHS*; D*RHY*; D*RHZ*; D*RLZ*;
D*XFX*; D*4HX*; D*6FZ*; F*HFX*; F*KFU*; F*KFV*; F*NFU*; F*8HX*;
F*8HY*; F*8HZ*; F*9HX*; F*9HZ*; H; J*HFX; J*KFU*; J*KFV*;
§ 22 51165
J*NFS*; J*NFU*; J*8HX*; J*8HZ*; J*9HZ*; K; KF; L*****; R*RFJ*;
R*RHL*; R*RHR*; R*XFU*; R*4HP*; R*4HR*; R*4HS*; R*4HT*;
R*4HX*; R*6FY*; R*6FZ*; R*9HY*; R*9HZ*; U*****; 7; 7*****
100 Nm für Typ : D; N; N*5FL; S; S*****; SH; SH****; SH8FN; S*8FN;
0
Verkaufsbezeichnung: BERLINGO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B9 N129 55 - 88 215/45R17 91 11A; 245; 248; 5GG Pkw geschlossen; Lkw
7 e2*2001/116*0366*.., 215/50R17 91 11A; 21P; 22I; 241; geschl.Kasten (Serie);
e2*2007/46*0002*.. 244; 246; 5GG Frontantrieb;
7***** e2*2001/116*0366*.. 215/50R17 95 11A; 21P; 22I; 241; 10B; 11B; 11G; 11H;
244; 246 12A; 51A; 71K; 721;
225/45R17 91 11A; 22I; 245; 248; 73C; 74A; 74H; 77E
5GG
225/45R17 94 11A; 22I; 245; 248
Verkaufsbezeichnung: C-ELYSEE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D e2*2007/46*0225*.. 53 - 85 195/45R17 81 11A; 24J; 248; 26P; 27I Limousine;
Frontantrieb;
205/45R17 84 11A; 24J; 248; 26N; 10B; 11B; 11G; 11H;
26P; 27B; 27H 12A; 51A; 71K; 721;
215/45R17 87 11A; 241; 246; 248; 73C; 74A; 74H; 77E
26B; 26J; 27B; 27H

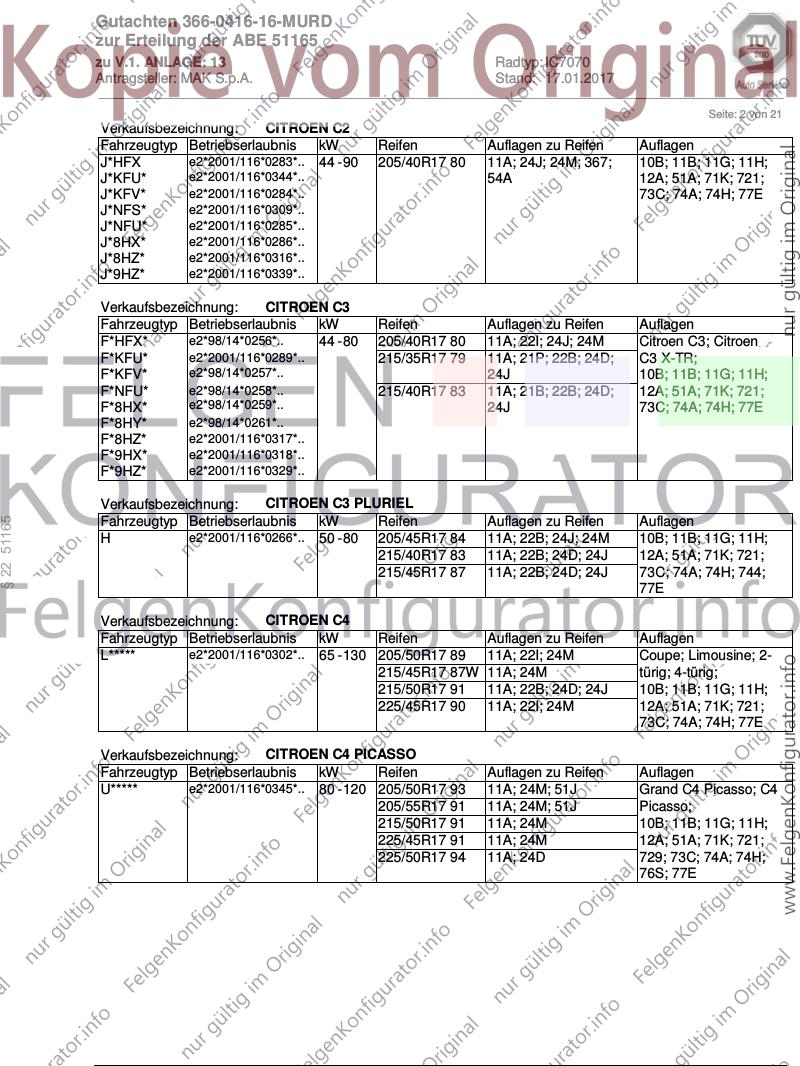

Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 2 von 21
Verkaufsbezeichnung: CITROEN C2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J*HFX e2*2001/116*0283*.. 44 - 90 205/40R17 80 11A; 24J; 24M; 367; 10B; 11B; 11G; 11H;
J*KFU* e2*2001/116*0344*.. 54A 12A; 51A; 71K; 721;
J*KFV* e2*2001/116*0284*.. 73C; 74A; 74H; 77E
J*NFS* e2*2001/116*0309*..
J*NFU* e2*2001/116*0285*..
J*8HX* e2*2001/116*0286*..
J*8HZ* e2*2001/116*0316*..
J*9HZ* e2*2001/116*0339*..
Verkaufsbezeichnung: CITROEN C3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F*HFX* e2*98/14*0256*.. 44 - 80 205/40R17 80 11A; 22I; 24J; 24M Citroen C3; Citroen
F*KFU* e2*2001/116*0289*.. 215/35R17 79 11A; 21P; 22B; 24D; C3 X-TR;
F*KFV* e2*98/14*0257*.. 24J 10B; 11B; 11G; 11H;
F*NFU* e2*98/14*0258*.. 215/40R17 83 11A; 21B; 22B; 24D; 12A; 51A; 71K; 721;
F*8HX* e2*98/14*0259*.. 24J 73C; 74A; 74H; 77E
F*8HY* e2*98/14*0261*..
F*8HZ* e2*2001/116*0317*..
F*9HX* e2*2001/116*0318*..
F*9HZ* e2*2001/116*0329*..
Verkaufsbezeichnung: CITROEN C3 PLURIEL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 51165
H e2*2001/116*0266*.. 50 - 80 205/45R17 84 11A; 22B; 24J; 24M 10B; 11B; 11G; 11H;
215/40R17 83 11A; 22B; 24D; 24J 12A; 51A; 71K; 721;
215/45R17 87 11A; 22B; 24D; 24J 73C; 74A; 74H; 744;
77E
Verkaufsbezeichnung: CITROEN C4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L***** e2*2001/116*0302*.. 65 - 130 205/50R17 89 11A; 22I; 24M Coupe; Limousine; 2-
215/45R17 87W 11A; 24M türig; 4-türig;
215/50R17 91 11A; 22B; 24D; 24J 10B; 11B; 11G; 11H;
225/45R17 90 11A; 22I; 24M 12A; 51A; 71K; 721;
73C; 74A; 74H; 77E
Verkaufsbezeichnung: CITROEN C4 PICASSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
U***** e2*2001/116*0345*.. 80 - 120 205/50R17 93 11A; 24M; 51J Grand C4 Picasso; C4
205/55R17 91 11A; 24M; 51J Picasso;
215/50R17 91 11A; 24M 10B; 11B; 11G; 11H;
225/45R17 91 11A; 24M 12A; 51A; 71K; 721;
225/50R17 94 11A; 24D 729; 73C; 74A; 74H;
76S; 77E
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 3 von 21

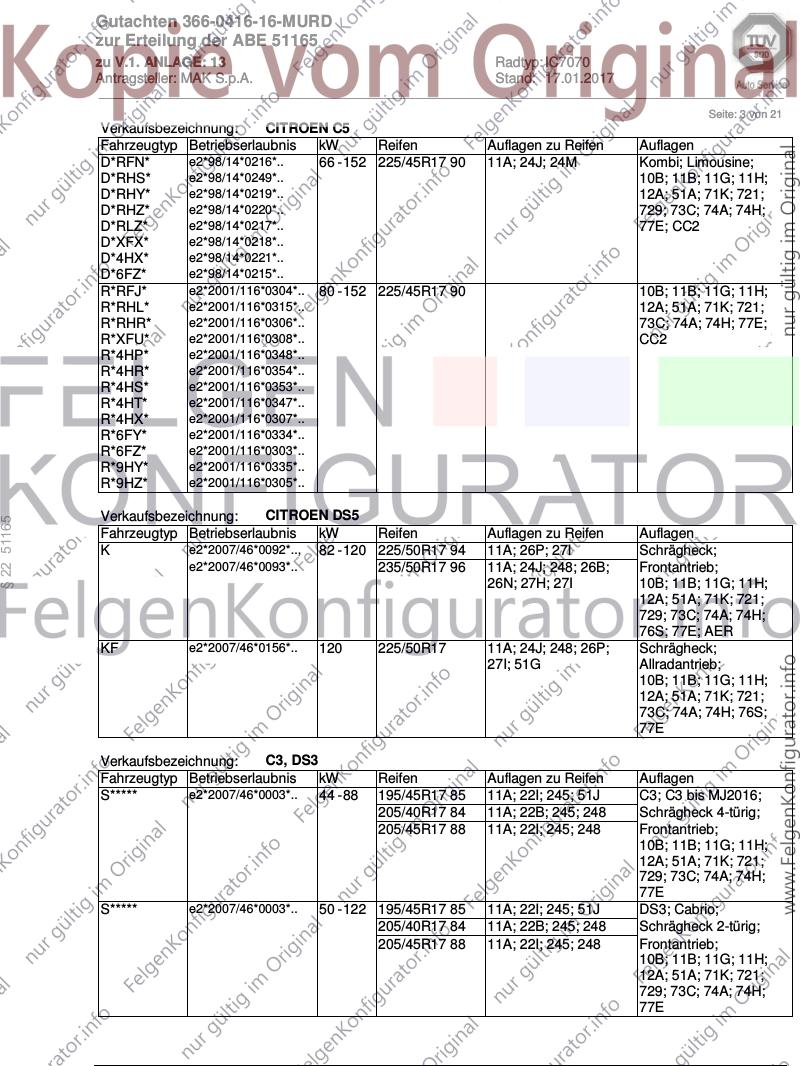

Verkaufsbezeichnung: CITROEN C5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D*RFN* e2*98/14*0216*.. 66 - 152 225/45R17 90 11A; 24J; 24M Kombi; Limousine;
D*RHS* e2*98/14*0249*.. 10B; 11B; 11G; 11H;
D*RHY* e2*98/14*0219*.. 12A; 51A; 71K; 721;
D*RHZ* e2*98/14*0220*.. 729; 73C; 74A; 74H;
D*RLZ* e2*98/14*0217*.. 77E; CC2
D*XFX* e2*98/14*0218*..
D*4HX* e2*98/14*0221*..
D*6FZ* e2*98/14*0215*..
R*RFJ* e2*2001/116*0304*.. 80 - 152 225/45R17 90 10B; 11B; 11G; 11H;
R*RHL* e2*2001/116*0315*.. 12A; 51A; 71K; 721;
R*RHR* e2*2001/116*0306*.. 73C; 74A; 74H; 77E;
R*XFU* e2*2001/116*0308*.. CC2
R*4HP* e2*2001/116*0348*..
R*4HR* e2*2001/116*0354*..
R*4HS* e2*2001/116*0353*..
R*4HT* e2*2001/116*0347*..
R*4HX* e2*2001/116*0307*..
R*6FY* e2*2001/116*0334*..
R*6FZ* e2*2001/116*0303*..
R*9HY* e2*2001/116*0335*..
R*9HZ* e2*2001/116*0305*..
Verkaufsbezeichnung: CITROEN DS5
§ 22 51165
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K e2*2007/46*0092*.., 82 - 120 225/50R17 94 11A; 26P; 27I Schrägheck;
e2*2007/46*0093*.. 235/50R17 96 11A; 24J; 248; 26B; Frontantrieb;
26N; 27H; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
76S; 77E; AER
KF e2*2007/46*0156*.. 120 225/50R17 11A; 24J; 248; 26P; Schrägheck;
27I; 51G Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 76S;
77E
Verkaufsbezeichnung: C3, DS3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S***** e2*2007/46*0003*.. 44 - 88 195/45R17 85 11A; 22I; 245; 51J C3; C3 bis MJ2016;
205/40R17 84 11A; 22B; 245; 248 Schrägheck 4-türig;
205/45R17 88 11A; 22I; 245; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
77E
S***** e2*2007/46*0003*.. 50 - 122 195/45R17 85 11A; 22I; 245; 51J DS3; Cabrio;
205/40R17 84 11A; 22B; 245; 248 Schrägheck 2-türig;
205/45R17 88 11A; 22I; 245; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
77E

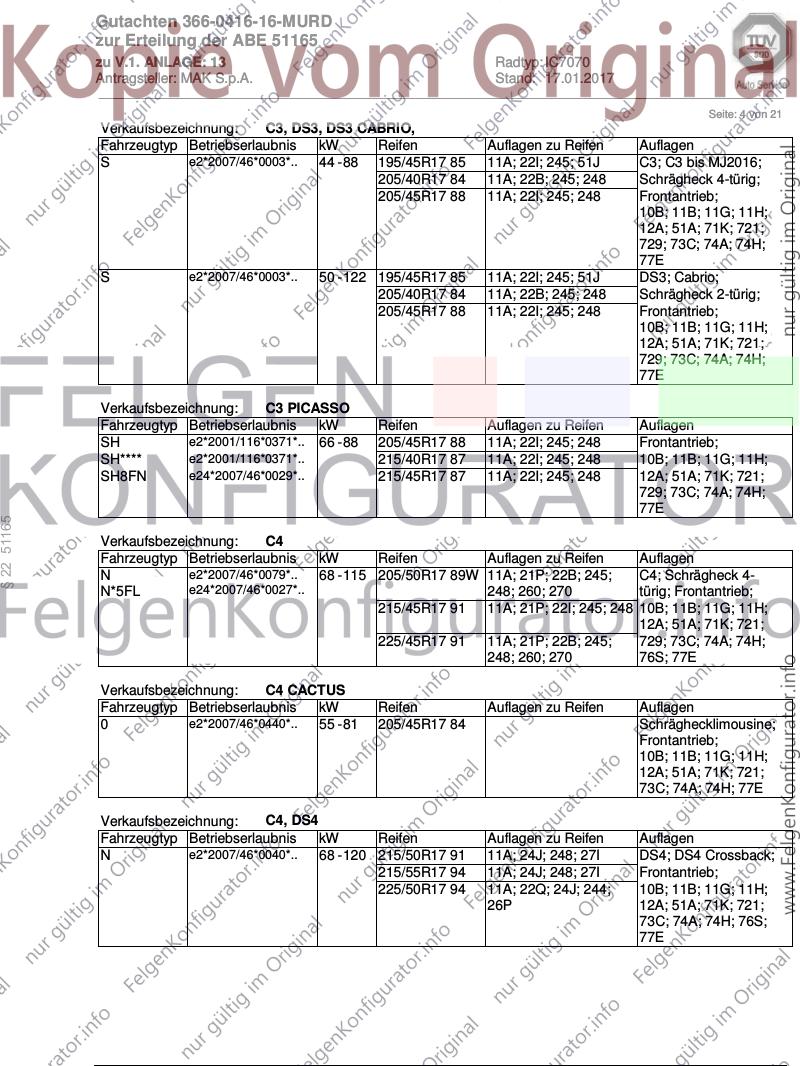

Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 4 von 21
Verkaufsbezeichnung: C3, DS3, DS3 CABRIO,
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S e2*2007/46*0003*.. 44 - 88 195/45R17 85 11A; 22I; 245; 51J C3; C3 bis MJ2016;
205/40R17 84 11A; 22B; 245; 248 Schrägheck 4-türig;
205/45R17 88 11A; 22I; 245; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
77E
S e2*2007/46*0003*.. 50 - 122 195/45R17 85 11A; 22I; 245; 51J DS3; Cabrio;
205/40R17 84 11A; 22B; 245; 248 Schrägheck 2-türig;
205/45R17 88 11A; 22I; 245; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
77E
Verkaufsbezeichnung: C3 PICASSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SH e2*2001/116*0371*.. 66 - 88 205/45R17 88 11A; 22I; 245; 248 Frontantrieb;
SH**** e2*2001/116*0371*.. 215/40R17 87 11A; 22I; 245; 248 10B; 11B; 11G; 11H;
SH8FN e24*2007/46*0029*.. 215/45R17 87 11A; 22I; 245; 248 12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
77E
§ 22 51165
Verkaufsbezeichnung: C4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N e2*2007/46*0079*.. 68 - 115 205/50R17 89W 11A; 21P; 22B; 245; C4; Schrägheck 4-
N*5FL e24*2007/46*0027*.. 248; 260; 270 türig; Frontantrieb;
215/45R17 91 11A; 21P; 22I; 245; 248 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
225/45R17 91 11A; 21P; 22B; 245; 729; 73C; 74A; 74H;
248; 260; 270 76S; 77E
Verkaufsbezeichnung: C4 CACTUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
0 e2*2007/46*0440*.. 55 - 81 205/45R17 84 Schräghecklimousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 77E
Verkaufsbezeichnung: C4, DS4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N e2*2007/46*0040*.. 68 - 120 215/50R17 91 11A; 24J; 248; 27I DS4; DS4 Crossback;
215/55R17 94 11A; 24J; 248; 27I Frontantrieb;
225/50R17 94 11A; 22Q; 24J; 244; 10B; 11B; 11G; 11H;
26P 12A; 51A; 71K; 721;
73C; 74A; 74H; 76S;
77E
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 5 von 21
Verkaufsbezeichnung: C4, DS4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N e2*2007/46*0040*.. 68 - 115 205/50R17 89W 11A; 21P; 22B; 245; C4; Schrägheck 4-
248; 260; 270 türig; Frontantrieb;
215/45R17 91 11A; 21P; 22I; 245; 248 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
225/45R17 91 11A; 21P; 22B; 245; 729; 73C; 74A; 74H;
248; 260; 270 76S; 77E
Verkaufsbezeichnung: DS3, C3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S*8FN e24*2007/46*0028*.. 44 - 88 195/45R17 85 11A; 22I; 245; 51J C3; Schrägheck 4-
205/40R17 84 11A; 22B; 245; 248 türig; Frontantrieb;
205/45R17 88 11A; 22I; 245; 248 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
77E
S*8FN e24*2007/46*0028*.. 50 - 122 195/45R17 85 11A; 22I; 245; 51J DS3; Cabrio;
205/40R17 84 11A; 22B; 245; 248 Schrägheck 2-türig;
205/45R17 88 11A; 22I; 245; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
77E
§ 22 51165
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 24 mm, Kegelw. 60 Grad
Zubehör : B225L24417
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : B9; K*****; W*****; 0U; 0U****; 2; 2*****; 2*HFX;
2*HFY; 2*HFZ; 2*KFU*; 2*KFW*; 2*KFX; 2*NFU*; 2*NFZ*; 2*RFK*;
2*RFN*; 2*RFR; 2*RHY; 2*WJY; 2*WJZ; 2*8HX*; 2*8HZ*; 2*9HY*;
2*9HZ*; 3*KFU*; 3*KFW*; 3*NFU*; 3*RFJ*; 3*RFK*; 3*RFN*; 3*RHR*;
3*RHS*; 3*RHY*; 3*8HZ*; 3*9HV*; 3*9HX*; 3*9HY*; 3*9HZ*; 4; 4*****;
7; 7*****; 8*DHW; 8*DHX; 8*LFX; 8*LFY; 8*P8C; 8*RFN*; 8*RFR;
8*RFV; 8*RGX; 8*RHS*; 8*RHY; 8*RHZ; 8*RLZ*; 8*XFX; 8*XFZ;
8*3FZ; 8*4HX*; 8*6FZ*
100 Nm für Typ : C; D; HU
110 Nm für Typ : 0; 0*****
Verkaufsbezeichnung: PARTNER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B9 N128 55 - 88 215/45R17 91 11A; 245; 248; 5GG Pkw geschlossen; Lkw
215/50R17 91 11A; 21P; 22I; 241; geschl.Kasten (Serie);
244; 246; 5GG Frontantrieb;
215/50R17 95 11A; 21P; 22I; 241; 10B; 11B; 11G; 11H;
244; 246 12A; 51A; 71K; 721;
225/45R17 91 11A; 22I; 245; 248; 73C; 74A; 74H; 77E
5GG
225/45R17 94 11A; 22I; 245; 248
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 6 von 21
Verkaufsbezeichnung: PARTNER / RANCH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7 e2*2001/116*0365*.., 55 - 88 215/45R17 91 11A; 245; 248; 5GG Pkw geschlossen; Lkw
e2*2007/46*0001*.. 215/50R17 91 11A; 21P; 22I; 241; geschl.Kasten (Serie);
7***** e2*2001/116*0365*.. 244; 246; 5GG Frontantrieb;
215/50R17 95 11A; 21P; 22I; 241; 10B; 11B; 11G; 11H;
244; 246 12A; 51A; 71K; 721;
225/45R17 91 11A; 22I; 245; 248; 73C; 74A; 74H; 77E
5GG
225/45R17 94 11A; 22I; 245; 248
Verkaufsbezeichnung: PEUGEOT 1007
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K***** e2*2001/116*0300*.. 50 - 80 195/40R17 81 10B; 11B; 11G; 11H;
205/40R17 80 11A; 22I; 24J; 24M 12A; 51A; 71K; 721;
73C; 74A; 74H; 744;
77E
Verkaufsbezeichnung: PEUGEOT 206
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2*RFK* e2*2001/116*0269*.. 130 205/40R17 80W 11A; 22B; 22L; 24C; nur 206 RC;
24D 10B; 11B; 11G; 11H;
215/35R17 79W 11A; 21P; 22B; 22L; 12A; 51A; 71K; 721;
24C; 24D 73C; 74A; 74H; 77E
§ 22 51165
215/40R17 83 11A; 21P; 22B; 22L;
24C; 24D; 54A
2*HFX e2*98/14*0212*.. 44 - 100 205/40R17 80 11A; 21B; 22B; 24J; Kombi;
2*KFU* e2*2001/116*0291*.. 24M; 54F 10B; 11B; 11G; 11H;
2*KFW* e2*98/14*0237*.. 12A; 51A; 71K; 721;
2*NFU* e2*98/14*0238*.. 73C; 74A; 74H; 77E
2*RFN* e2*98/14*0239*..
2*RHY e2*98/14*0174*..
2*8HX* e2*98/14*0250*..
2*8HZ* e2*2001/116*0311*..
2*9HY* e2*2001/116*0343*..
2*9HZ* e2*2001/116*0310*..
2*HFX e2*98/14*0212*.. 40 - 66 205/40R17-80 11A; 22B; 22F; 24C; Pkw geschlossen;
2*HFY e2*93/81*0169*.. 24D; 54F nicht Kombi;
2*HFZ e2*93/81*0168*.., 10B; 11B; 11G; 11H;
e2*98/14*0168*.. 12A; 51A; 71K; 721;
2*KFU* e2*2001/116*0291*.. 73C; 74A; 74H; 77E
2*KFW* e2*98/14*0237*..
2*KFX e2*93/81*0170*..
2*NFZ* e2*93/81*0171*..,
e2*98/14*0171*..
2*RHY e2*93/81*0174*..,
e2*98/14*0174*..
2*WJY e2*93/81*0085*..,
e2*98/14*0085*..
2*WJZ e2*93/81*0173*..,
e2*98/14*0173*..
2*8HX* e2*98/14*0250*..
2*8HZ* e2*2001/116*0311*..
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 7 von 21

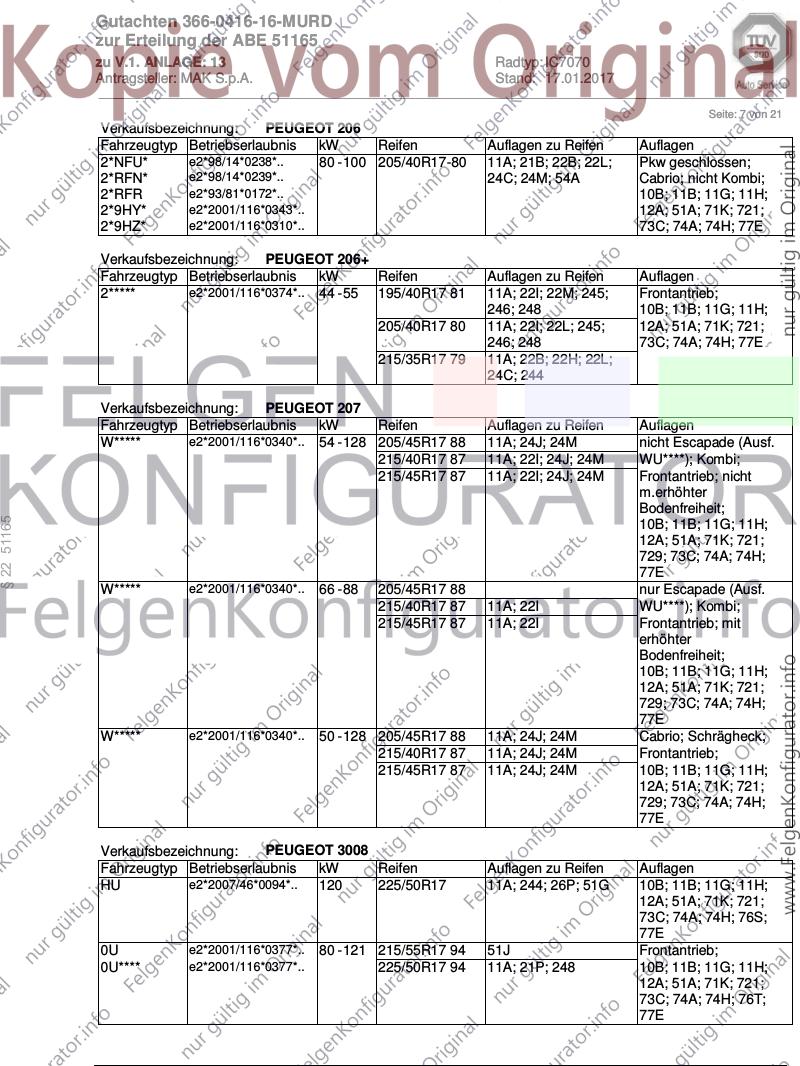

Verkaufsbezeichnung: PEUGEOT 206
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2*NFU* e2*98/14*0238*.. 80 - 100 205/40R17-80 11A; 21B; 22B; 22L; Pkw geschlossen;
2*RFN* e2*98/14*0239*.. 24C; 24M; 54A Cabrio; nicht Kombi;
2*RFR e2*93/81*0172*.. 10B; 11B; 11G; 11H;
2*9HY* e2*2001/116*0343*.. 12A; 51A; 71K; 721;
2*9HZ* e2*2001/116*0310*.. 73C; 74A; 74H; 77E
Verkaufsbezeichnung: PEUGEOT 206+
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2***** e2*2001/116*0374*.. 44 - 55 195/40R17 81 11A; 22I; 22M; 245; Frontantrieb;
246; 248 10B; 11B; 11G; 11H;
205/40R17 80 11A; 22I; 22L; 245; 12A; 51A; 71K; 721;
246; 248 73C; 74A; 74H; 77E
215/35R17 79 11A; 22B; 22H; 22L;
24C; 244
Verkaufsbezeichnung: PEUGEOT 207
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
W***** e2*2001/116*0340*.. 54 - 128 205/45R17 88 11A; 24J; 24M nicht Escapade (Ausf.
215/40R17 87 11A; 22I; 24J; 24M WU****); Kombi;
215/45R17 87 11A; 22I; 24J; 24M Frontantrieb; nicht
m.erhöhter
Bodenfreiheit;
§ 22 51165
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
77E
W***** e2*2001/116*0340*.. 66 - 88 205/45R17 88 nur Escapade (Ausf.
215/40R17 87 11A; 22I WU****); Kombi;
215/45R17 87 11A; 22I Frontantrieb; mit
erhöhter
Bodenfreiheit;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
77E
W***** e2*2001/116*0340*.. 50 - 128 205/45R17 88 11A; 24J; 24M Cabrio; Schrägheck;
215/40R17 87 11A; 24J; 24M Frontantrieb;
215/45R17 87 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
77E
Verkaufsbezeichnung: PEUGEOT 3008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HU e2*2007/46*0094*.. 120 225/50R17 11A; 244; 26P; 51G 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 76S;
77E
0U e2*2001/116*0377*.. 80 - 121 215/55R17 94 51J Frontantrieb;
0U**** e2*2001/116*0377*.. 225/50R17 94 11A; 21P; 248 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 76T;
77E
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 8 von 21
Verkaufsbezeichnung: PEUGEOT 307
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3*NFU* e2*2001/116*0243*.., 80 - 130 205/50R17 89 11A; 24J; 24M Peugeot 307 CC;
e2*98/14*0243*.. 215/45R17 87 11A; 24J; 24M Cabrio;
3*RFJ* e2*2001/116*0313*.. 225/45R17 90 11A; 24J; 24M 10B; 11B; 11G; 11H;
3*RFK* e2*2001/116*0290*.. 12A; 51A; 71K; 721;
3*RFN* e2*98/14*0244*.. 73C; 74A; 74H; 77E
3*RHR* e2*2001/116*0235*..
3*KFU* e2*2001/116*0288*.. 50 - 100 215/45R17 87 11A; 22I; 24J; 24M Limousine;
3*KFW* e2*98/14*0242*.. 50 - 130 205/50R17 89 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
3*NFU* e2*2001/116*0243*.., 225/45R17 90 11A; 22I; 24C; 24D 12A; 51A; 71K; 721;
e2*98/14*0243*.. 73C; 74A; 74H; 77E
3*RFJ* e2*2001/116*0313*..
3*RFK* e2*2001/116*0290*..
3*RFN* e2*98/14*0244*..
3*RHR* e2*2001/116*0235*..
3*RHS* e2*98/14*0252*..
3*RHY* e2*98/14*0245*..
3*8HZ* e2*98/14*0251*..
3*9HV* e2*2001/116*0333*..
3*9HX* e2*2001/116*0301*..
3*9HY* e2*2001/116*0299*..
3*9HZ* e2*2001/116*0287*..
3*KFU* e2*2001/116*0288*.. 50 - 103 205/50R17 89 11A; 24J; 24M Peugeot 307 SW;
Kombi;
§ 22 51165
3*KFW* e2*98/14*0242*.. 215/45R17 87 11A; 24J; 24M 10B; 11B; 11G; 11H;
3*NFU* e2*2001/116*0243*.., 225/45R17 90 11A; 24J; 24M 12A; 51A; 71K; 721;
e2*98/14*0243*.. 73C; 74A; 74H; 77E
3*RFJ* e2*2001/116*0313*..
3*RFN* e2*98/14*0244*..
3*RHR* e2*2001/116*0235*..
3*RHS* e2*98/14*0252*..
3*RHY* e2*98/14*0245*..
3*8HZ* e2*98/14*0251*..
3*9HV* e2*2001/116*0333*..
3*9HX* e2*2001/116*0301*..
3*9HY* e2*2001/116*0299*..
3*9HZ* e2*2001/116*0287*..
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 9 von 21

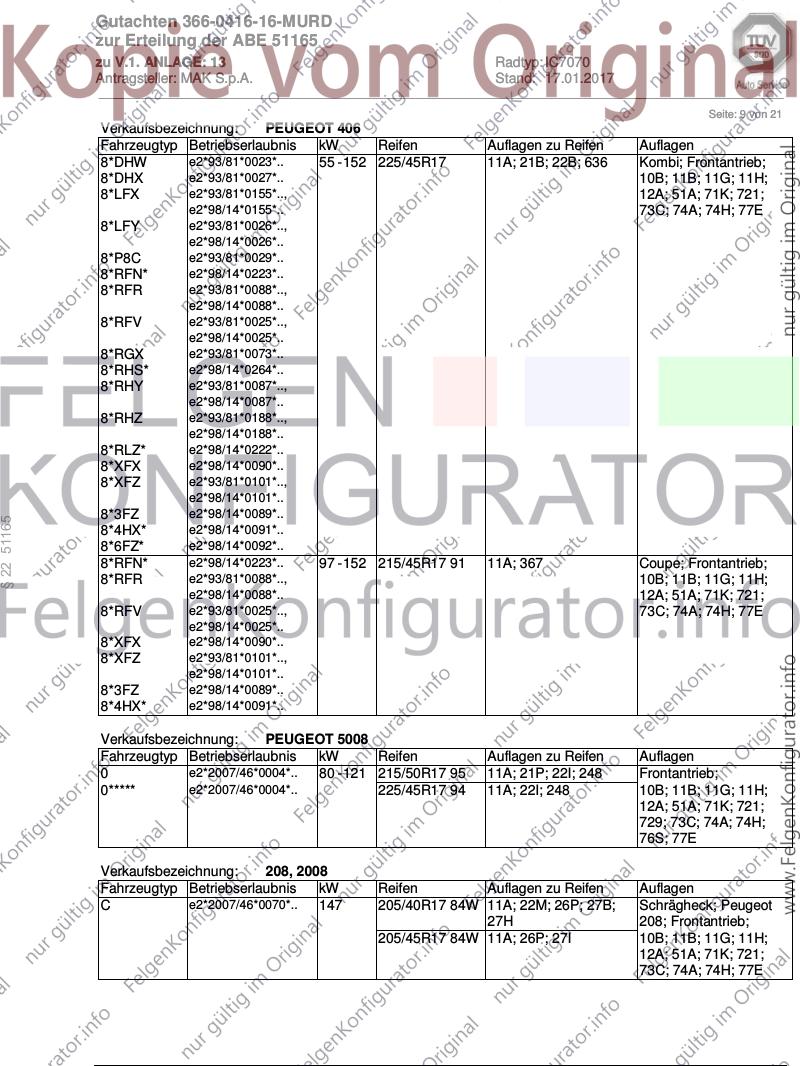

Verkaufsbezeichnung: PEUGEOT 406
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8*DHW e2*93/81*0023*.. 55 - 152 225/45R17 11A; 21B; 22B; 636 Kombi; Frontantrieb;
8*DHX e2*93/81*0027*.. 10B; 11B; 11G; 11H;
8*LFX e2*93/81*0155*.., 12A; 51A; 71K; 721;
e2*98/14*0155*.. 73C; 74A; 74H; 77E
8*LFY e2*93/81*0026*..,
e2*98/14*0026*..
8*P8C e2*93/81*0029*..
8*RFN* e2*98/14*0223*..
8*RFR e2*93/81*0088*..,
e2*98/14*0088*..
8*RFV e2*93/81*0025*..,
e2*98/14*0025*..
8*RGX e2*93/81*0073*..
8*RHS* e2*98/14*0264*..
8*RHY e2*93/81*0087*..,
e2*98/14*0087*..
8*RHZ e2*93/81*0188*..,
e2*98/14*0188*..
8*RLZ* e2*98/14*0222*..
8*XFX e2*98/14*0090*..
8*XFZ e2*93/81*0101*..,
e2*98/14*0101*..
8*3FZ e2*98/14*0089*..
§ 22 51165
8*4HX* e2*98/14*0091*..
8*6FZ* e2*98/14*0092*..
8*RFN* e2*98/14*0223*.. 97 - 152 215/45R17 91 11A; 367 Coupe; Frontantrieb;
8*RFR e2*93/81*0088*.., 10B; 11B; 11G; 11H;
e2*98/14*0088*.. 12A; 51A; 71K; 721;
8*RFV e2*93/81*0025*.., 73C; 74A; 74H; 77E
e2*98/14*0025*..
8*XFX e2*98/14*0090*..
8*XFZ e2*93/81*0101*..,
e2*98/14*0101*..
8*3FZ e2*98/14*0089*..
8*4HX* e2*98/14*0091*..
Verkaufsbezeichnung: PEUGEOT 5008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
0 e2*2007/46*0004*.. 80 - 121 215/50R17 95 11A; 21P; 22I; 248 Frontantrieb;
0***** e2*2007/46*0004*.. 225/45R17 94 11A; 22I; 248 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
76S; 77E
Verkaufsbezeichnung: 208, 2008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
C e2*2007/46*0070*.. 147 205/40R17 84W 11A; 22M; 26P; 27B; Schrägheck; Peugeot
27H 208; Frontantrieb;
205/45R17 84W 11A; 26P; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 77E
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 10 von 21

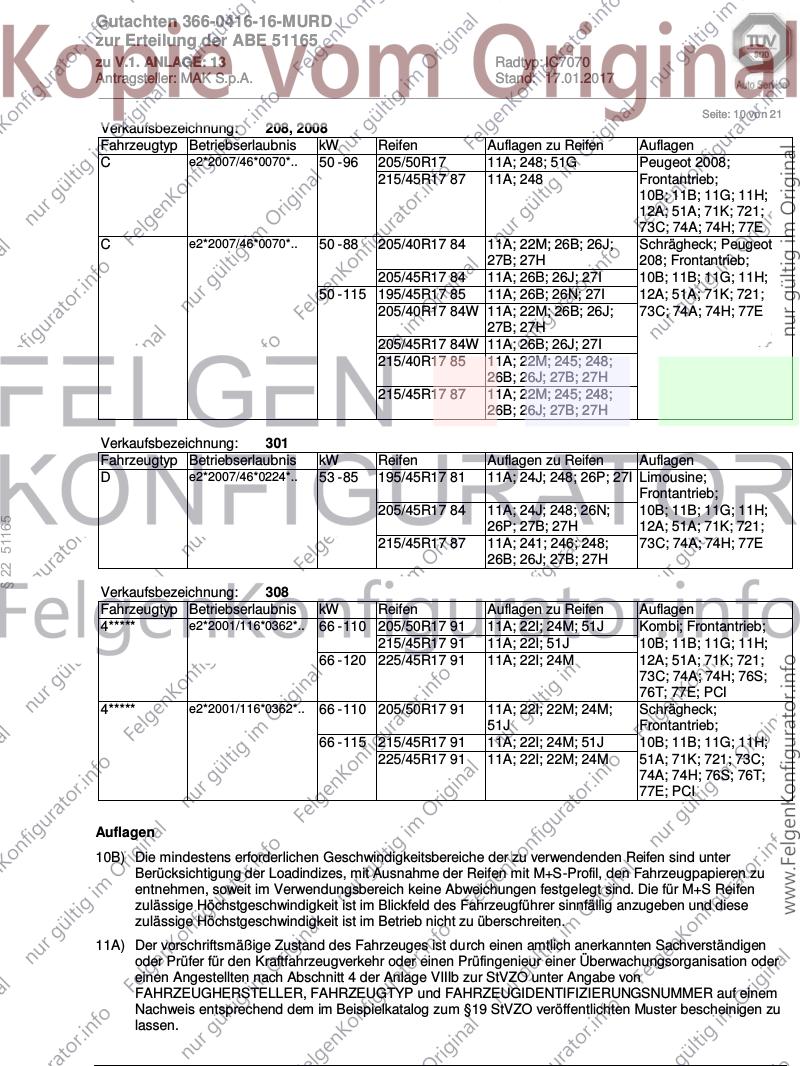

Verkaufsbezeichnung: 208, 2008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
C e2*2007/46*0070*.. 50 - 96 205/50R17 11A; 248; 51G Peugeot 2008;
215/45R17 87 11A; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 77E
C e2*2007/46*0070*.. 50 - 88 205/40R17 84 11A; 22M; 26B; 26J; Schrägheck; Peugeot
27B; 27H 208; Frontantrieb;
205/45R17 84 11A; 26B; 26J; 27I 10B; 11B; 11G; 11H;
50 - 115 195/45R17 85 11A; 26B; 26N; 27I 12A; 51A; 71K; 721;
205/40R17 84W 11A; 22M; 26B; 26J; 73C; 74A; 74H; 77E
27B; 27H
205/45R17 84W 11A; 26B; 26J; 27I
215/40R17 85 11A; 22M; 245; 248;
26B; 26J; 27B; 27H
215/45R17 87 11A; 22M; 245; 248;
26B; 26J; 27B; 27H
Verkaufsbezeichnung: 301
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D e2*2007/46*0224*.. 53 - 85 195/45R17 81 11A; 24J; 248; 26P; 27I Limousine;
Frontantrieb;
205/45R17 84 11A; 24J; 248; 26N; 10B; 11B; 11G; 11H;
§ 22 51165
26P; 27B; 27H 12A; 51A; 71K; 721;
215/45R17 87 11A; 241; 246; 248; 73C; 74A; 74H; 77E
26B; 26J; 27B; 27H
Verkaufsbezeichnung: 308
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4***** e2*2001/116*0362*.. 66 - 110 205/50R17 91 11A; 22I; 24M; 51J Kombi; Frontantrieb;
215/45R17 91 11A; 22I; 51J 10B; 11B; 11G; 11H;
66 - 120 225/45R17 91 11A; 22I; 24M 12A; 51A; 71K; 721;
73C; 74A; 74H; 76S;
76T; 77E; PCI
4***** e2*2001/116*0362*.. 66 - 110 205/50R17 91 11A; 22I; 22M; 24M; Schrägheck;
51J Frontantrieb;
66 - 115 215/45R17 91 11A; 22I; 24M; 51J 10B; 11B; 11G; 11H;
225/45R17 91 11A; 22I; 22M; 24M 51A; 71K; 721; 73C;
74A; 74H; 76S; 76T;
77E; PCI
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 11 von 21
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
§ 22 51165
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 12 von 21

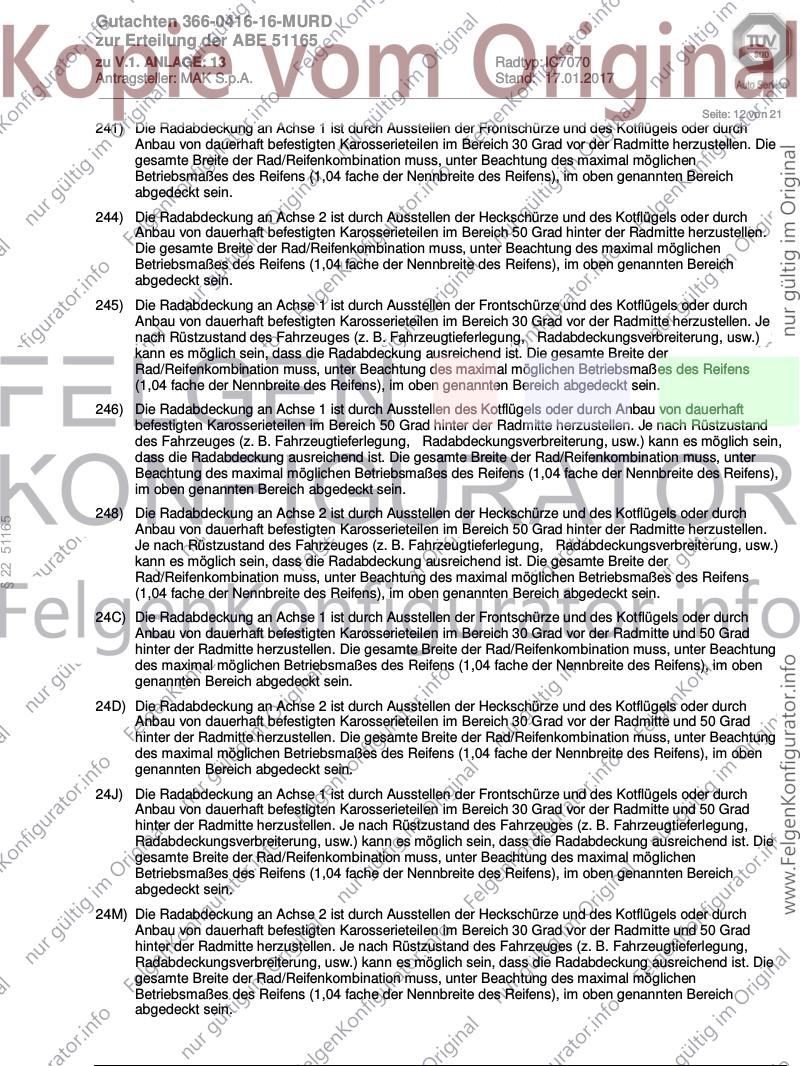

241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
§ 22 51165
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 13 von 21

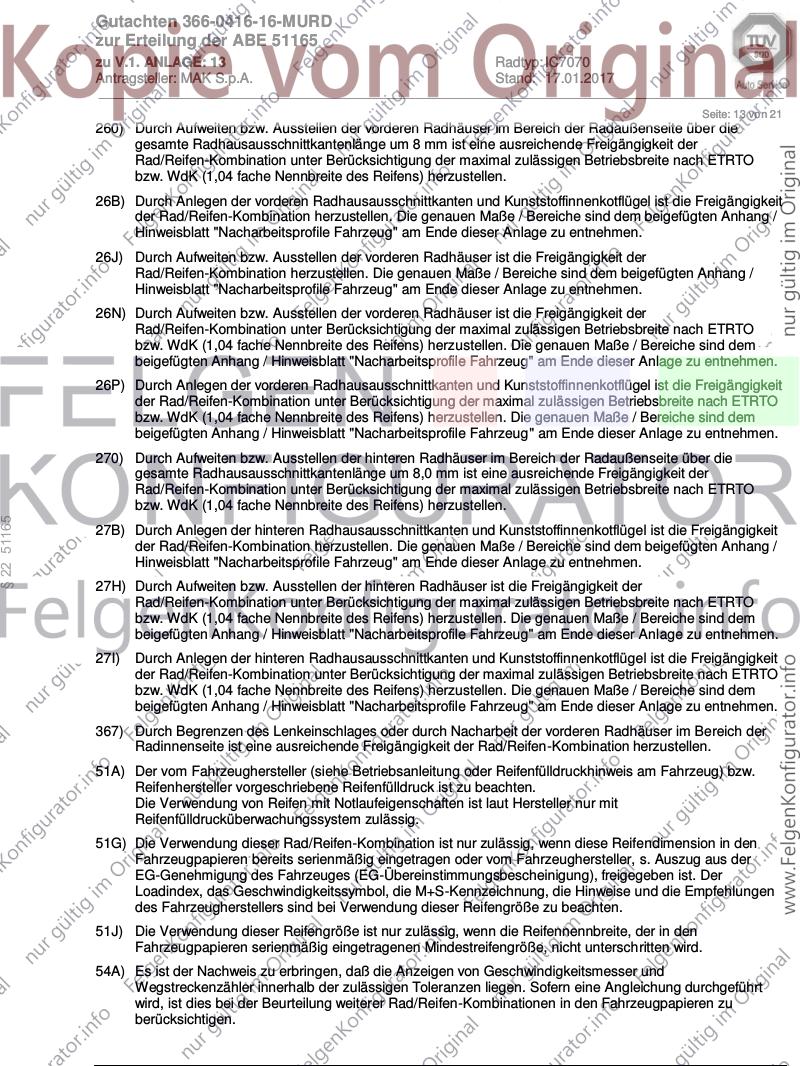

260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
§ 22 51165
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 14 von 21
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
636) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
§ 22 51165
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
AER) Die Verwendung der Räder/Reifenkombination ist nicht zulässig an Fahrzeugen, die ab Werk mit der
Reifengröße 215/55R16 ausgerüstet sind.
CC2) Die Verwendung der Sonderräder ist nur an Fahrzeugausführungen mit Bremsscheibendurchmesser
282/283 mm und 288 mm an der Vorderachse zulässig.
PCI) Die Verwendung dieser Rad-/Reifenkombination ist an Fahrzeugausführungen, die serienmäßig mit
"Michelin Energy Saver S1" Reifen ausgerüstet sind, nicht zulässig.
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 15 von 21

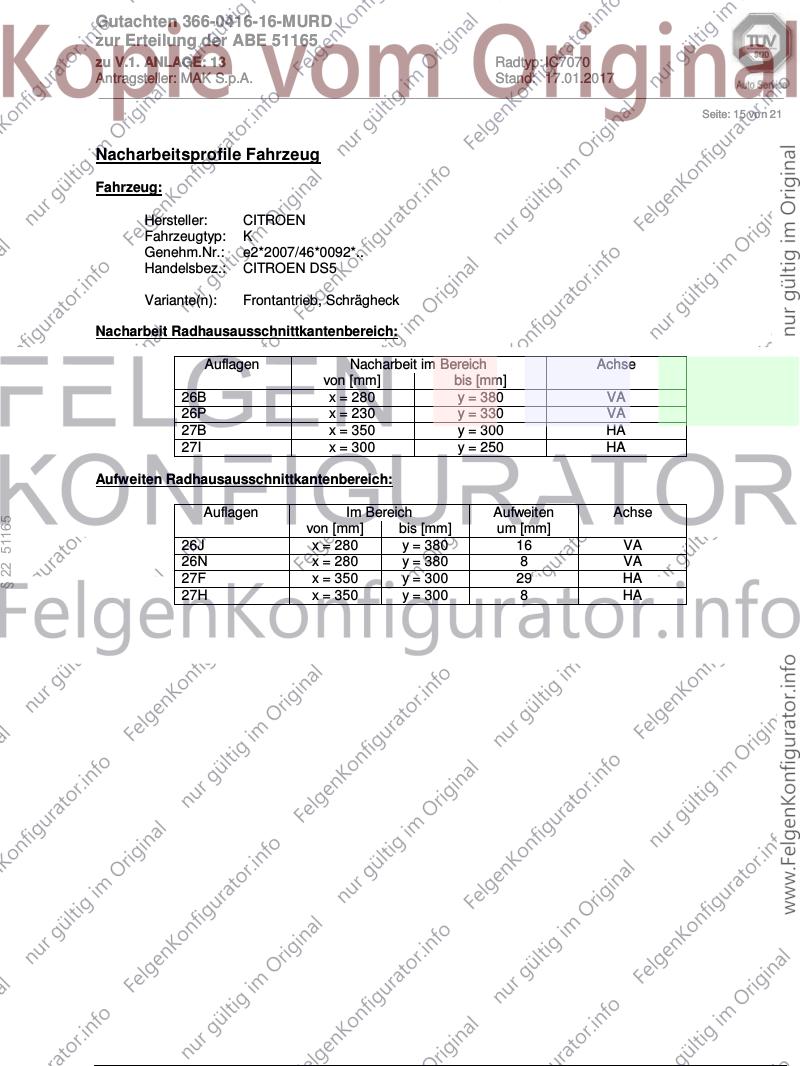

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: K
Genehm.Nr.: e2*2007/46*0092*..
Handelsbez.: CITROEN DS5
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51165
von [mm] bis [mm] um [mm]
26J x = 280 y = 380 16 VA
26N x = 280 y = 380 8 VA
27F x = 350 y = 300 29 HA
27H x = 350 y = 300 8 HA
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 16 von 21
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: KF
Genehm.Nr.: e2*2007/46*0156*..
Handelsbez.: CITROEN DS5
Variante(n): Allradantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 380 16 VA
26N x = 280 y = 380 8 VA
§ 22 51165
27F x = 350 y = 300 29 HA
27H x = 350 y = 300 8 HA
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 17 von 21

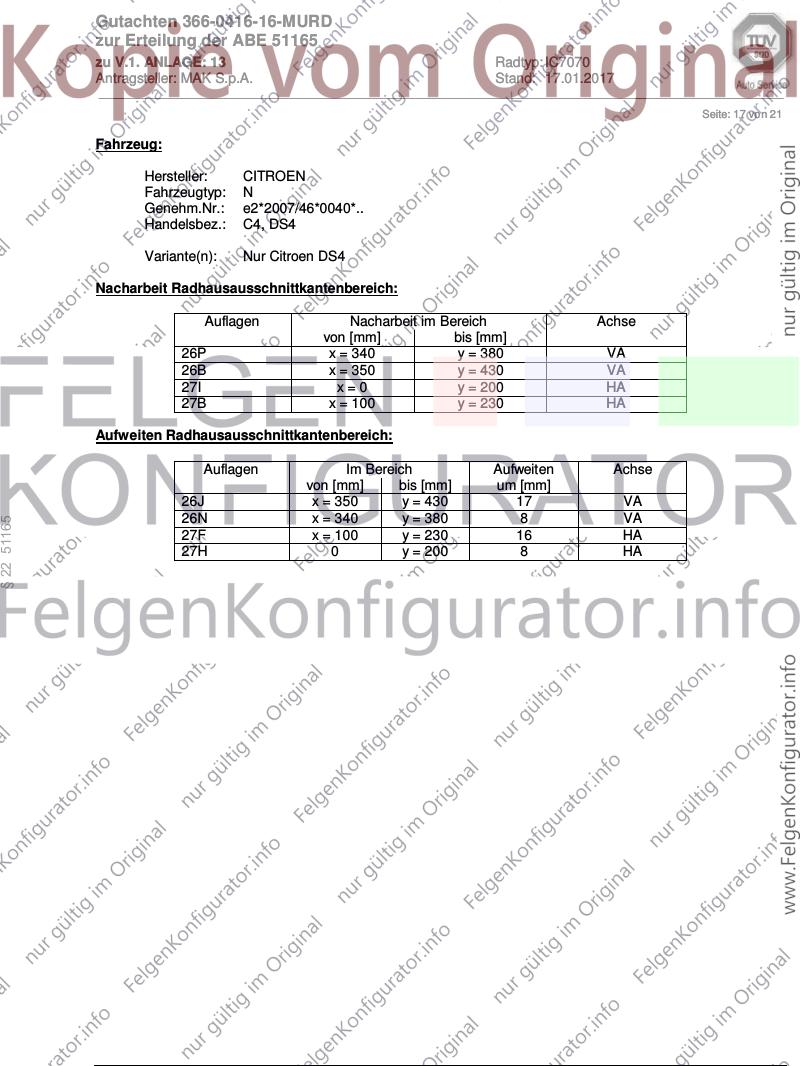

Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: N
Genehm.Nr.: e2*2007/46*0040*..
Handelsbez.: C4, DS4
Variante(n): Nur Citroen DS4
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 340 y = 380 VA
26B x = 350 y = 430 VA
27I x=0 y = 200 HA
27B x = 100 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 430 17 VA
26N x = 340 y = 380 8 VA
§ 22 51165
27F x = 100 y = 230 16 HA
27H 0 y = 200 8 HA
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 18 von 21

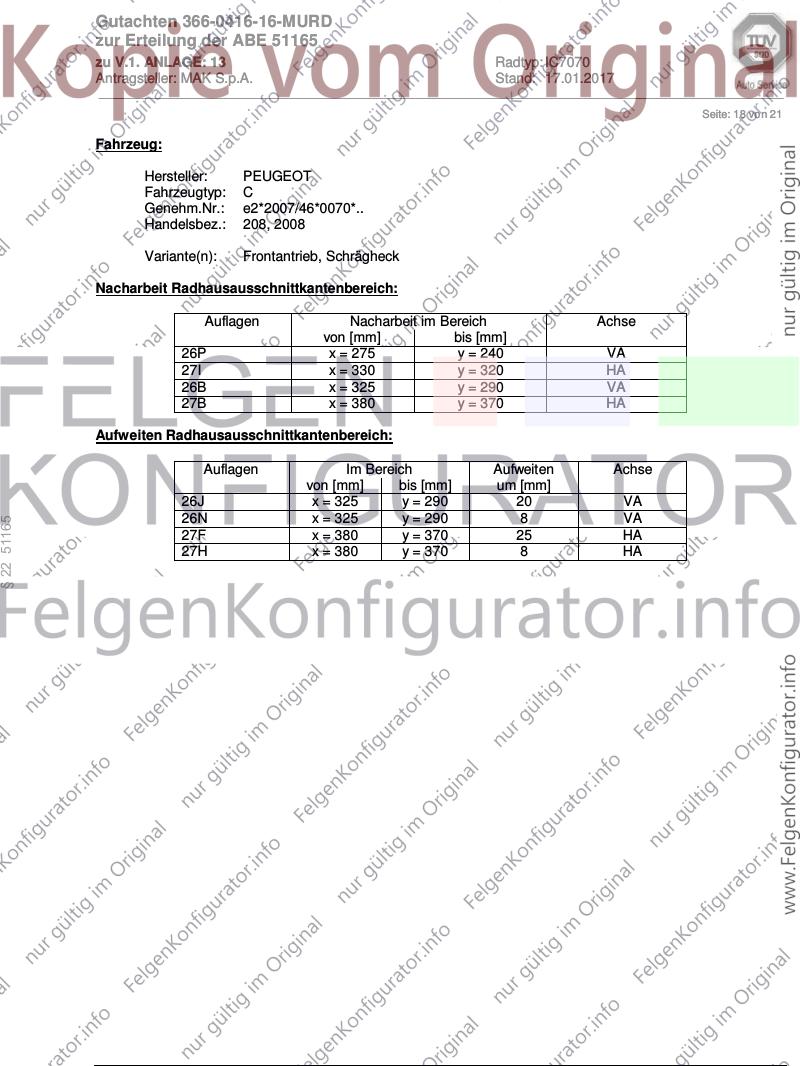

Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: C
Genehm.Nr.: e2*2007/46*0070*..
Handelsbez.: 208, 2008
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 275 y = 240 VA
27I x = 330 y = 320 HA
26B x = 325 y = 290 VA
27B x = 380 y = 370 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 325 y = 290 20 VA
26N x = 325 y = 290 8 VA
§ 22 51165
27F x = 380 y = 370 25 HA
27H x = 380 y = 370 8 HA
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 19 von 21
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: C
Genehm.Nr.: e2*2007/46*0070*..
Handelsbez.: 208, 2008
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 275 y = 240 VA
27I x = 330 y = 320 HA
26B x = 325 y = 290 VA
27B x = 380 y = 370 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 325 y = 290 25 VA
26N x = 325 y = 290 8 VA
§ 22 51165
27F x = 380 y = 370 25 HA
27H x = 380 y = 370 8 HA
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 20 von 21

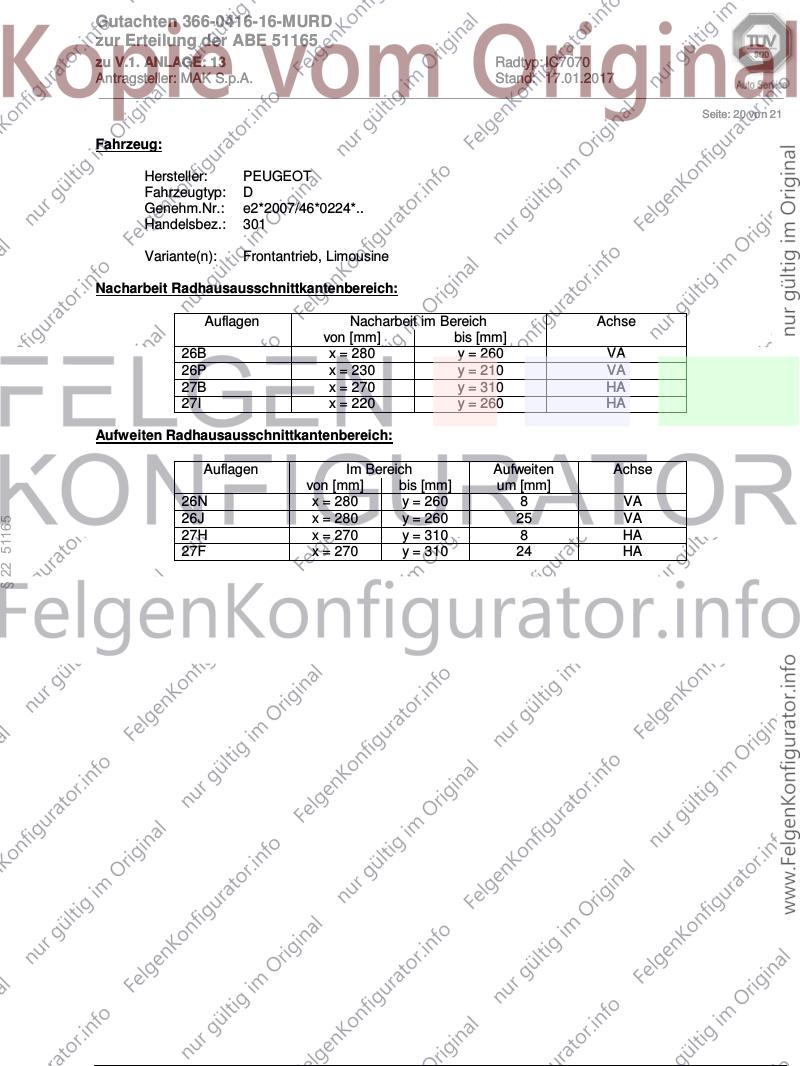

Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: D
Genehm.Nr.: e2*2007/46*0224*..
Handelsbez.: 301
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 260 VA
26P x = 230 y = 210 VA
27B x = 270 y = 310 HA
27I x = 220 y = 260 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 280 y = 260 8 VA
26J x = 280 y = 260 25 VA
§ 22 51165
27H x = 270 y = 310 8 HA
27F x = 270 y = 310 24 HA
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 13 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 21 von 21
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: HU
Genehm.Nr.: e2*2007/46*0094*..
Handelsbez.: PEUGEOT 3008
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 200 y = 200 VA
27B x = 250 y = 250 HA
27I x = 200 y = 200 HA
§ 22 51165
