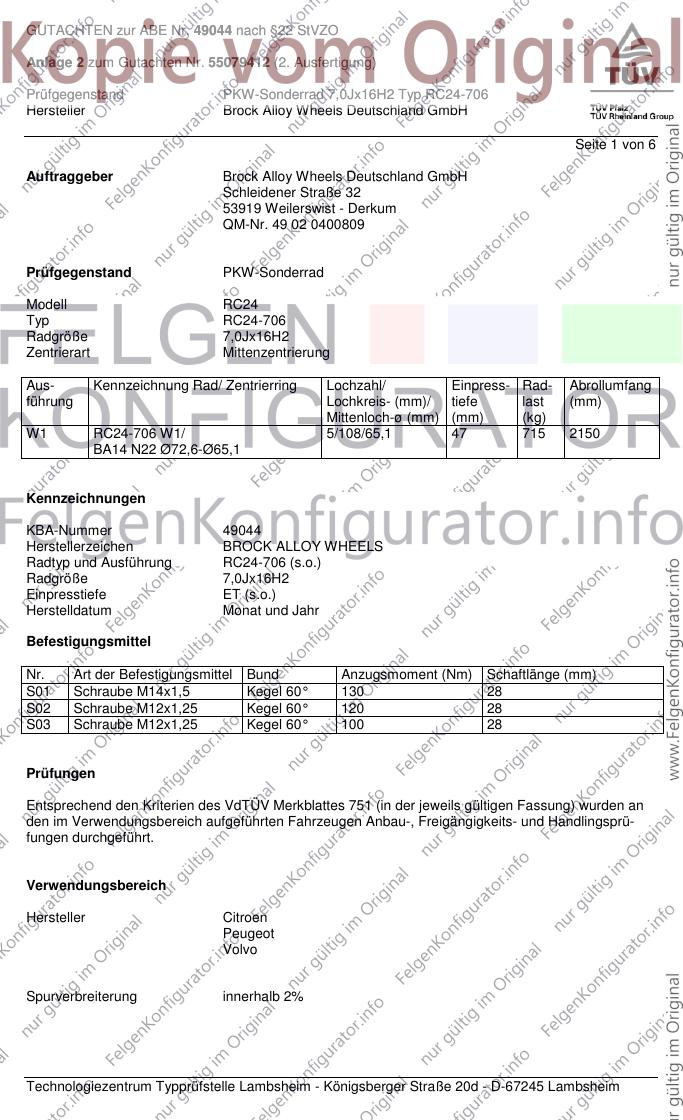

GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO Anlage 2 zum Gutachten Nr. 55079412 (2. Ausfertigung) Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC24-706 Hersteller Brock Alloy Wheels Deutschland GmbH Seite 1 von 6 Auftraggeber Brock Alloy Wheels Deutschland GmbH Schleidener Straße 32 53919 Weilerswist - Derkum QM-Nr. 49 02 0400809 Prüfgegenstand PKW-Sonderrad Modell RC24 Typ RC24-706 Radgröße 7,0Jx16H2 Zentrierart Mittenzentrierung Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang führung Lochkreis- (mm)/ tiefe last (mm) Mittenloch-ø (mm) (mm) (kg) W1 RC24-706 W1/ 5/108/65,1 47 715 2150 BA14 N22 Ø72,6-Ø65,1 Kennzeichnungen KBA-Nummer 49044 Herstellerzeichen BROCK ALLOY WHEELS Radtyp und Ausführung RC24-706 (s.o.) Radgröße 7,0Jx16H2 Einpresstiefe ET (s.o.) Herstelldatum Monat und Jahr Befestigungsmittel Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) S01 Schraube M14x1,5 Kegel 60° 130 28 S02 Schraube M12x1,25 Kegel 60° 120 28 S03 Schraube M12x1,25 Kegel 60° 100 28 Prüfungen Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü- fungen durchgeführt. Verwendungsbereich Hersteller Citroen Peugeot Volvo Spurverbreiterung innerhalb 2% Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO Anlage 2 zum Gutachten Nr. 55079412 (2. Ausfertigung) Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC24-706 Hersteller Brock Alloy Wheels Deutschland GmbH Seite 2 von 6 Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und Fahrzeug-Typ Hinweise Hinweise ABE/EWG-Nr. Citroen C4 Picasso 68, 85, 88 205/60R16 A90 A14 A21 A58 3 68, 85, 88 215/55R16 A12 A60 B03 B83 e2*2007/46*0356*.. 68, 85, 88 225/55R16 A01 A12 K1a K2b K7a S03 Peugeot 308, 308SW 68-115 205/55R16 A90 A14 A21 A58 L 68-115 215/55R16 A12 Car Flh Pe6 e2*2007/46*0405*.. 68-115 225/50R16 A12 S03 68-96 195/55R16 A90 68-96 195/60R16 A90 Peugeot 508 82-120 215/60R16 A13 A14 A21 A58 8 82-120 225/55R16 A90 B07 Car Lim e2*2007/46*0080*..; 82-120 245/50R16 A01 A12 K1a K2b K6m S02 e2*2007/46*0081*.. Volvo S60, -/BiFuel 85-191 205/55R16 A13 A14 A21 B02 R, H 85-191 205/55R16 A13 M+S B03 S01 e9*98/14, 2001/116* 85-191 215/55R16 A12 0036,0044*.. Volvo S80, -/BiFuel 96-125 205/60R16 A13 R37 A14 A21 B02 T, K 96-166 215/55R16 A13 B03 NBF S01 e9*96/79,98/14, 96-200 215/55R16 A13 M+S 2001/116* 96-200 225/55R16 A12 0028,0043*.. Volvo V70, -/BiFuel 85-191 205/55R16 A13 T88 T89 T91 A14 A21 B02 S, J 85-191 205/55R16 A13 M+S T88 T89 T91 B03 X7V S01 e4*98/14,2001/116* 85-191 215/55R16 A12 0040,0061*.. Volvo XC70; V70 XC 120-154 205/55R16 A13 M+S R09 T90 T91 A14 A21 B02 S 120-154 215/65R16 A63 KMV S01 e4*98/14*0040*.., e4*2001/116*0040*.. - XC (Cross Country) Allgemeine Hinweise Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon- trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt werden. Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug- papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe- scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält. Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO Anlage 2 zum Gutachten Nr. 55079412 (2. Ausfertigung) Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC24-706 Hersteller Brock Alloy Wheels Deutschland GmbH Seite 3 von 6 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag- fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu- lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten. Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände- rungen ist gesondert zu beurteilen. Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum- fang verwendet werden. Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebe- ne Reifenfülldruck zu beachten ist. Spezielle Auflagen und Hinweise A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver- ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen. A12 Die Verwendung von Schneeketten ist nicht zulässig. A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten- schloss auftragen, an der Vorderachse verwendet werden. A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel- genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten. A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen- det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits- symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel- genrand hinausragen. A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb. A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie. A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten (siehe Betriebsanleitung/Handbuch). Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO Anlage 2 zum Gutachten Nr. 55079412 (2. Ausfertigung) Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC24-706 Hersteller Brock Alloy Wheels Deutschland GmbH Seite 4 von 6 A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten- schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden. B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen. B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ- lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs- tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung). B07 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibe 283 x 26 mm an Achse 1. B83 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 283 mm an Achse 1. Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili- mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...). Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck (3-türig und 5-türig). K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel- len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein. K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu- stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli- chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein. K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter Radmitte vollständig umzulegen. K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte um 5 mm aufzuweiten. KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel- verbreiterungen (Radlaufleisten). Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine. M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung. NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun- gen. Pe6 Nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 266mm an Achse 1. R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist (Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier). Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO Anlage 2 zum Gutachten Nr. 55079412 (2. Ausfertigung) Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC24-706 Hersteller Brock Alloy Wheels Deutschland GmbH Seite 5 von 6 R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe- ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ausgerüstet sind. S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1) verwendet werden. S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1) verwendet werden. S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1) verwendet werden. T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8). X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww. Volvo XC70 (Typ B, S). Prüfort und Prüfdatum Die Verwendungsprüfung fand am 26. September 2014 in Lambsheim statt. Prüfergebnis Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un- ter Beachtung der Auflagen und Hinweise zu verwenden. Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre- chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen. Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO Anlage 2 zum Gutachten Nr. 55079412 (2. Ausfertigung) Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC24-706 Hersteller Brock Alloy Wheels Deutschland GmbH Seite 6 von 6 Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum August 2012. Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt. Lambsheim, 26. September 2014 Bohlander 00217634.DOC Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim Herstellerempfehlung Aftermarkt RDKS/TPMS Radtyp RC24 7x16 KBA 49044 Hersteller RDKS/TPMS Ventilart Montierbar Aftermarkt Sensoren Alligator RS3 Sens It Metall ja Continental / VDO Metall ja CUB Universal Metall ja Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja Orange Universal Clamp In Metall ja Schrader EZ Snap In Gummi ja Schrader EZ Clamp In Metall ja Tech / Baolong 3901B.1 Metall ja TECH T Pro Brock Clamp In Metall ja TECH Multisensor Bolt In Metall ja TECH Multisensor Snap In Gummi ja OEM Sensoren Continental / VDO TG1A Clamp In Metall ja Continental / VDO TG1B Clamp In Metall ja Continental / VDO TG1Ba Clamp In Metall ja Continental / VDO TG1C Clamp In Metall ja Pacific 1LA0D Nissan Clamp In Metall ja Pacific 1LL0C Nissan Clamp In Metall ja Pacific Toyota/Lexus Clamp In Metall ja Schrader Gen Alpha Clamp In Metall ja Schrader Gen Alpha WAL II Clamp In Metall ja Schrader Gen Gamma A II Clamp In Metall ja Schrader Gen 2/3 10 LP SG Clamp In Metall ja Schrader Gen 2/3 20 LP CS Clamp In Metall nein Schrader Gen 2/3 20 STD HSG 3.3 Clamp In Metall nein Schrader Gen 4 Clamp In Metall ja Schrader Gen 4 Snap In Gummi ja Schrader High Speed 20Grad Snap In Gummi ja Schrader High Speed 10Grad Snap In Gummi ja Schrader Hybrid Alloy Snap In Gummi ja Schrader Hybrid Steel Snap In Gummi ja Schrader Farady 10Grad Snap In Gummi ja Schrader Farady 20Grad Snap In Gummi ja Schrader Rev 4.5 Alloy Snap In Gummi ja Schrader Rev 4.5 Steel Snap In Gummi ja TRW Gen 3 Clamp In Metall ja TRW LCCI Clamp In Metall ja *zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben. Für die Bereitstellung der Software sind die einzelnen Hersteller verantwortlich.
