ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49427*04
Gerät: Sonderräder für Pkw
8 J x 18 H2
Typ: ZH8080
§ 22 49427*04
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49427
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49427*04
Die ABE-Nr. 49427*04 erstreckt sich auf die Räder 8 J x 18 H2, Typ ZH8080, in den
Ausführungen wie im Gutachten Nr. 366-0082-13-WIRD/N4 vom 02.02.2017 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1 - 32
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
§ 22 49427*04
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV AUSTRIA AUTOMOTIVE GMBH, vom 02.02.2017 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 02.03.2017
Im Auftrag
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427

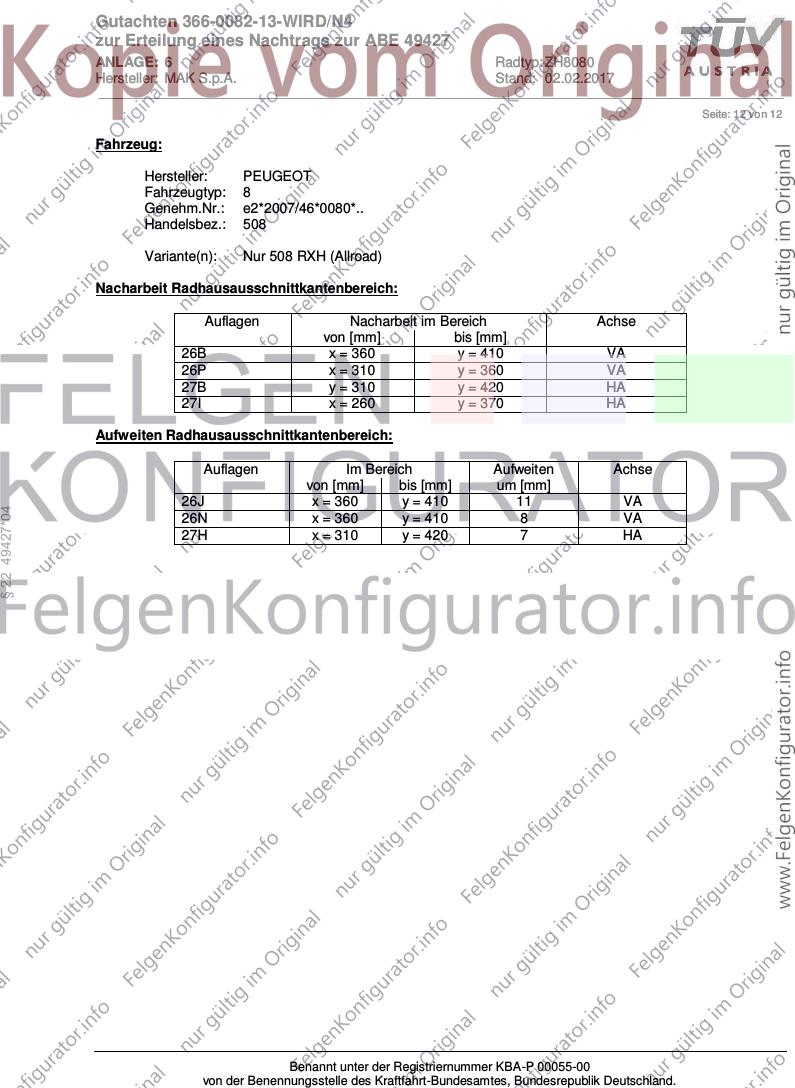

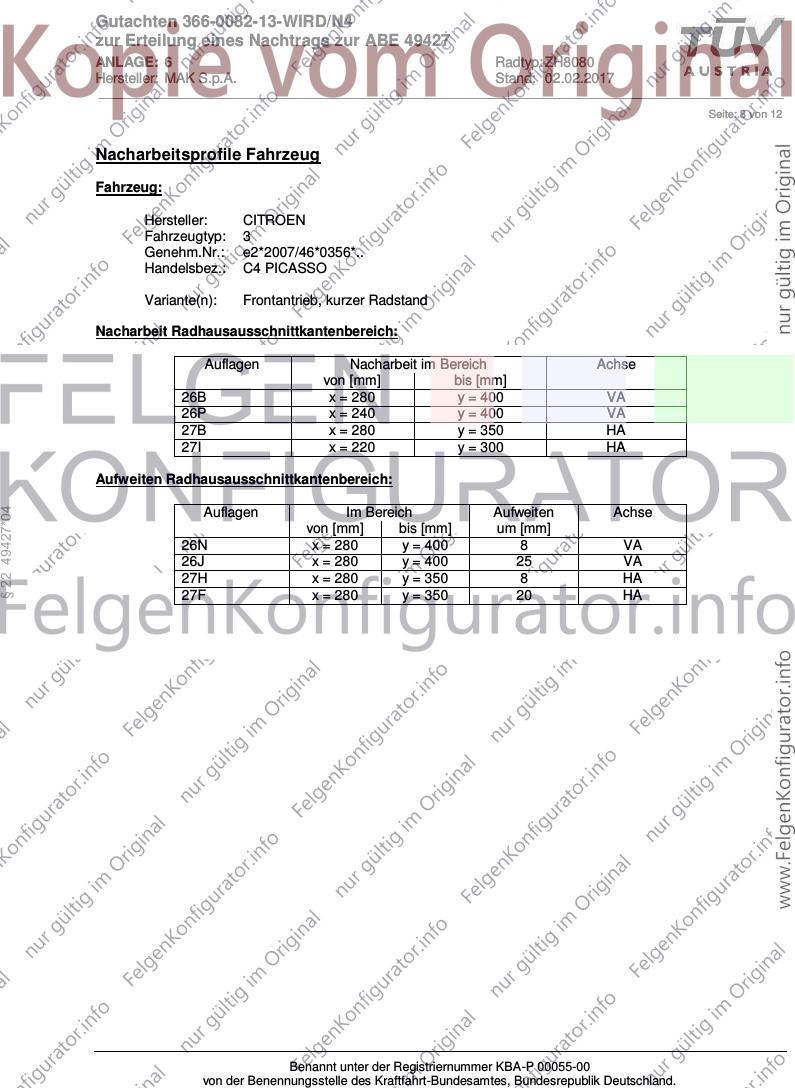

ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 1 von 12
Fahrzeughersteller : CITROEN, PEUGEOT, VOLVO
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
108545651/GG3 ZH8080/GG3 PCD108 Ø65.1-G-Ø72 65,1 Kunststoff 705 2250 03/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60; Kit: G20
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: C4 PICASSO
§ 22 49427*04
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3 e2*2007/46*0356*.. 68 - 121 215/45R18 93 11A; 245; 248; 26P kurzer Radstand;
225/40R18 91 11A; 24J; 248; 26N; langer Radstand;
26P; 27I Frontantrieb;
225/45R18 91 11A; 24J; 248; 26N; 10B; 11B; 11G; 11H;
26P; 27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 24 mm, Kegelw. 60 Grad,
für Typ : 8
Zubehör : Nabenkappe: MAK 60; Kit: G20
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : L (SERIE Flachb. lose)
Zubehör : Nabenkappe: MAK 60; Kit: G20
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 8; M
Zubehör : Nabenkappe: MAK 60; Kit: G20
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : 8 erhöhtes Anzugsmoment
135 Nm für Typ : L erhöhtes Anzugsmoment; M erhöhtes
Anzugsmoment
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 2 von 12
Verkaufsbezeichnung: 3008, 5008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e2*2007/46*0534*.. 73 - 133 225/55R18 98 11A; 26P erhöhtes
Anzugsmoment
235/50R18 97 11A; 245; 248; 26B; 135 Nm; PEUGEOT
26N 3008;
Frontantrieb;
235/55R18 100 11A; 245; 248; 26B; 10B; 11B; 11G; 11H;
26N 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76O; 77E
Verkaufsbezeichnung: 308
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L e2*2007/46*0405*.. 60 - 96 215/40R18 85 erhöhtes
Anzugsmoment
60 - 133 205/40R18 86 5EM 135 Nm; Schrägheck;
60 - 151 225/40R18 88 Frontantrieb;
235/35R18 90 11A; 245; 26P; 27I 10B; 11B; 11G; 11H;
235/40R18 91 11A; 245; 26P; 27I 12A; 51A; 71C; 71K;
110 - 133 215/40R18 89 721; 725; 73C; 74A;
115 215/40R18 85 74P; 740; 77E; AGD
L e2*2007/46*0405*.. 184 - 200 225/40R18 51G erhöhtes
Anzugsmoment
§ 22 49427*04
135 Nm; GTI;
Schräghecklimousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76O; 77E
L e2*2007/46*0405*.. 68 - 115 205/40R18 86W 5EM erhöhtes
Anzugsmoment
215/40R18 89 135 Nm; Peugeot 308
68 - 151 225/40R18 89 11A; 27I SW; Kombi;
235/35R18 90 11A; 245; 26P; 27I Frontantrieb;
235/40R18 91 11A; 245; 26P; 27H; 10B; 11B; 11G; 11H;
27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 77E; AGD
Verkaufsbezeichnung: 508
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8 e2*2007/46*0080*.. 120 225/50R18 95 12A erhöhtes
Anzugsmoment
235/45R18 94 12O 130 Nm; Nur 508 RXH
245/40R18 93 12Q (Allroad);
245/45R18 96 12Q 10B; 11B; 11G; 11H;
255/45R18 99 11A; 12A; 26P; 27I 51A; 573; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 740
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 3 von 12
Verkaufsbezeichnung: 508
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8 e2*2007/46*0080*.. 82 - 150 225/45R18 95W 11A; 248 erhöhtes
Anzugsmoment
235/45R18 51G 130 Nm; Nicht 508 RXH
235/45R18 98 11A; 245; 248 (Allroad); Kombi;
245/40R18 97W 11A; 22M; 245; 248 Limousine;
245/45R18 96W 11A; 22M; 245; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76O
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60; Kit: G8
Anzugsmoment der Befestigungsteile : 140 Nm für Typ : J; JV; K; S; T
170 Nm für Typ : H erhöhtes Anzugsmoment; R erhöhtes
§ 22 49427*04
Anzugsmoment
Verkaufsbezeichnung: VOLVO S60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H e9*2001/116*0044*.., 85 - 191 225/40R18 88Y VEM; 11A erhöhtes
Anzugsmoment
e9*98/14*0044*.. 235/40R18 51G 170 Nm; Allradantrieb;
R e9*2001/116*0036*.., Frontantrieb;
e9*98/14*0036*.. 10B; 11B; 11G; 11H;
12K; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 740; VEZ
R e9*2001/116*0036*.. 220 235/40R18 51G erhöhtes
Anzugsmoment
170 Nm; Allradantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K e9*2001/116*0043*.., 96 - 200 235/40R18 51G nicht gepanzerte Fz;
e9*98/14*0043*.. Allradantrieb;
T e9*2001/116P0028*.., Frontantrieb;
e9*2001/116*0028*.., 10B; 11G; 11H; 12A;
e9*96/79*0028*.., 51A; 573; 71C; 71K;
e9*98/14P0028*.., 721; 725; 73C; 74A;
e9*98/14*0028*.. 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 4 von 12
Verkaufsbezeichnung: VOLVO V70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J e4*2001/116*0061*.., 85 - 147 225/40R18 88W 11A; 367; 5FE nicht Cross Country;
e4*98/14*0061*.. 85 - 191 225/40R18 88Y 11A; 367; 5FE Allradantrieb;
JV e1*KS*0006*.. 225/40R18 92W 11A; 367 Frontantrieb;
S e4*2001/116*0040*.., 235/40R18 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
e4*98/14*0040*.. 24M; 51G 12A; 51A; 573; 71C;
235/40R18 91W 11A; 21B; 22B; 24J; 71K; 721; 725; 73C;
24M; 367 74A; 74P

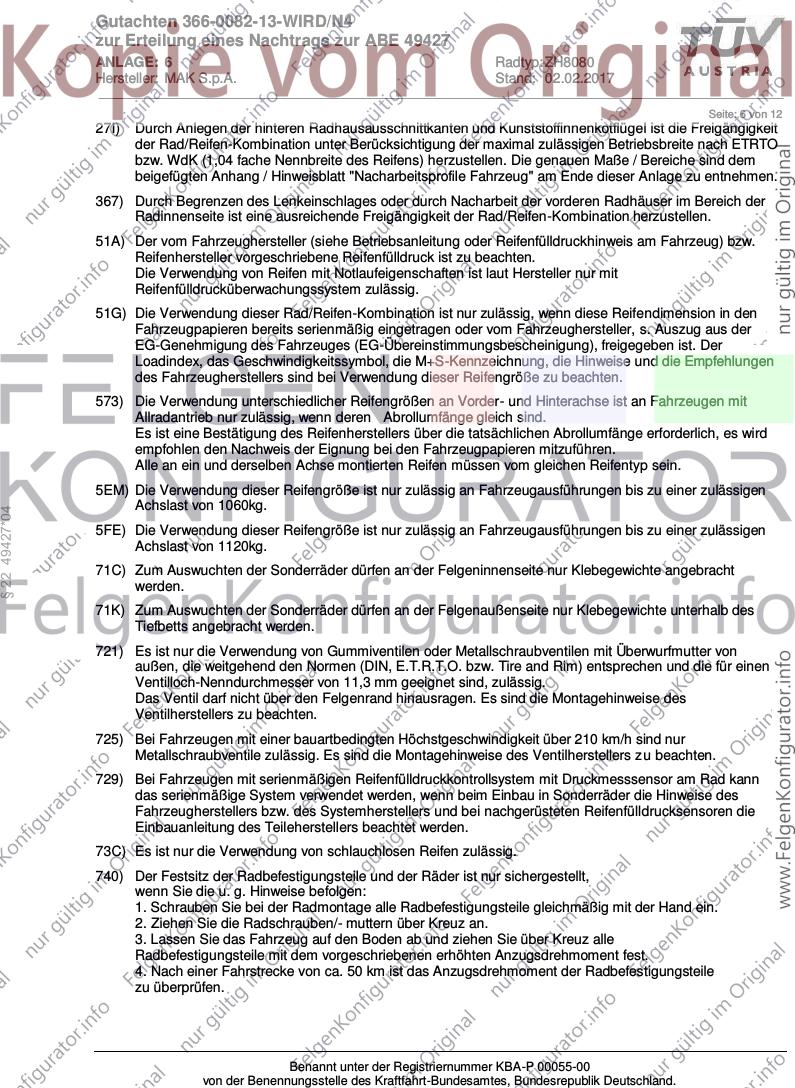

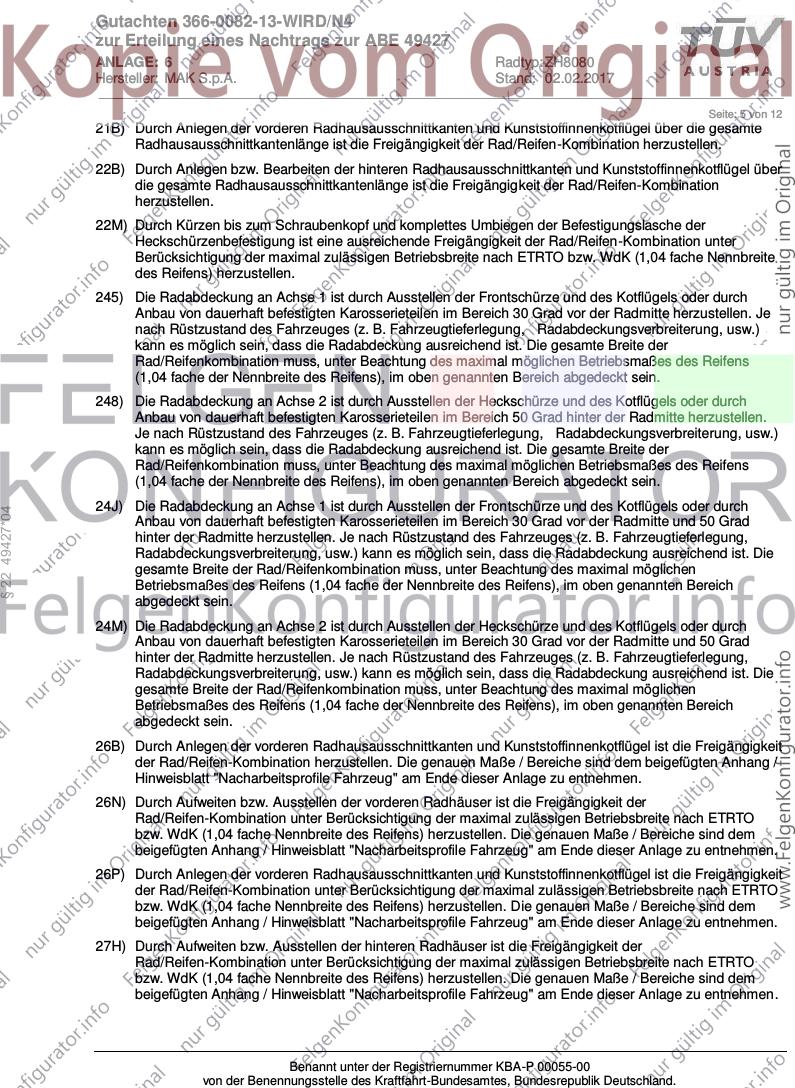

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
§ 22 49427*04
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 5 von 12
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
§ 22 49427*04
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 6 von 12
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1060kg.
§ 22 49427*04
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 7 von 12
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
AGD) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 330mm an der
Vorderachse nicht zulässig.
VEM) Durch Begrenzen des Lenkeinschlages an der Vorderachse, z. B. durch Volvo Teile-Nr. 9473207, ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
VEZ) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn serienmäßig 7x17 ET49 bzw.
7½x17 ET49 bzw. 8x18 ET49 vom Fahrzeughersteller in den Fahrzeugpapieren bereits eingetragen ist.
§ 22 49427*04
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 8 von 12
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: 3
Genehm.Nr.: e2*2007/46*0356*..
Handelsbez.: C4 PICASSO
Variante(n): Frontantrieb, kurzer Radstand
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 400 VA
26P x = 240 y = 400 VA
27B x = 280 y = 350 HA
27I x = 220 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 49427*04
von [mm] bis [mm] um [mm]
26N x = 280 y = 400 8 VA
26J x = 280 y = 400 25 VA
27H x = 280 y = 350 8 HA
27F x = 280 y = 350 20 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 9 von 12
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: M
Genehm.Nr.: e2*2007/46*0534*..
Handelsbez.: 3008, 5008
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 200 y = 200 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
§ 22 49427*04
26N x = 250 y = 250 8 VA
27F x = 300 y = 350 15 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 10 von 12
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: L
Genehm.Nr.: e2*2007/46*0405*..
Handelsbez.: 308
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 260 VA
26P x = 270 y = 210 VA
27B x = 290 y = 280 HA
27I x = 240 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 260 23 VA
§ 22 49427*04
26N x = 320 y = 260 8 VA
27F x = 290 y = 280 24 HA
27H x = 290 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 11 von 12
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: L
Genehm.Nr.: e2*2007/46*0405*..
Handelsbez.: 308
Variante(n): Frontantrieb, Schräghecklimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 260 VA
26P x = 270 y = 210 VA
27B x = 290 y = 280 HA
27I x = 240 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 260 23 VA
§ 22 49427*04
26N x = 320 y = 260 8 VA
27F x = 290 y = 280 21 HA
27H x = 290 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 02.02.2017
__________________________________________________________________________________________________________________
Seite: 12 von 12
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: 8
Genehm.Nr.: e2*2007/46*0080*..
Handelsbez.: 508
Variante(n): Nur 508 RXH (Allroad)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 410 VA
26P x = 310 y = 360 VA
27B y = 310 y = 420 HA
27I x = 260 y = 370 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 360 y = 410 11 VA
§ 22 49427*04
26N x = 360 y = 410 8 VA
27H x = 310 y = 420 7 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
