Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 49427, Erweiterung 05
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 18 H2
Nummer der Genehmigung: 49427 Erweiterung Nr.: 05
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
ZH8080
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 49427 Erweiterung Nr.: 05
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 49427, Erweiterung 05
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
14.06.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0082-13-WIRD/N5
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 49427 Erweiterung Nr.: 05
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 32
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 49427, Erweiterung 05
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 49427 Erweiterung Nr.: 05
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 25.06.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 49427, Erweiterung 05
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 1 von 13

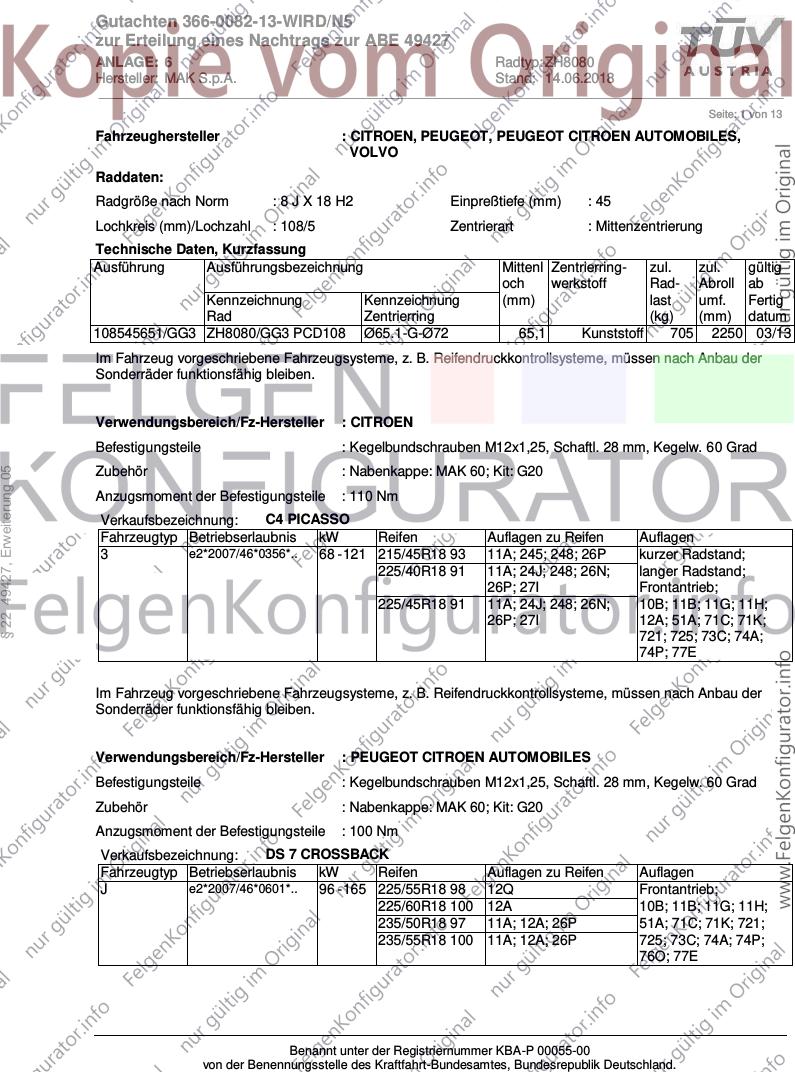

Fahrzeughersteller : CITROEN, PEUGEOT, PEUGEOT CITROEN AUTOMOBILES,
VOLVO
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
108545651/GG3 ZH8080/GG3 PCD108 Ø65.1-G-Ø72 65,1 Kunststoff 705 2250 03/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60; Kit: G20
§ 22 49427, Erweiterung 05
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: C4 PICASSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3 e2*2007/46*0356*.. 68 - 121 215/45R18 93 11A; 245; 248; 26P kurzer Radstand;
225/40R18 91 11A; 24J; 248; 26N; langer Radstand;
26P; 27I Frontantrieb;
225/45R18 91 11A; 24J; 248; 26N; 10B; 11B; 11G; 11H;
26P; 27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : PEUGEOT CITROEN AUTOMOBILES
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60; Kit: G20
Anzugsmoment der Befestigungsteile : 100 Nm
Verkaufsbezeichnung: DS 7 CROSSBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J e2*2007/46*0601*.. 96 - 165 225/55R18 98 12Q Frontantrieb;
225/60R18 100 12A 10B; 11B; 11G; 11H;
235/50R18 97 11A; 12A; 26P 51A; 71C; 71K; 721;
235/55R18 100 11A; 12A; 26P 725; 73C; 74A; 74P;
76O; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 2 von 13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : L (SERIE Flachb. lose)
Zubehör : Nabenkappe: MAK 60; Kit: G20
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 8; M
Zubehör : Nabenkappe: MAK 60; Kit: G20
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : 8 erhöhtes Anzugsmoment
135 Nm für Typ : L erhöhtes Anzugsmoment; M erhöhtes
Anzugsmoment
Verkaufsbezeichnung: 3008, 5008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e2*2007/46*0534*.. 73 - 133 225/55R18 98 11A; 26P erhöhtes
Anzugsmoment
235/50R18 97 11A; 245; 248; 26B; 135 Nm; PEUGEOT
§ 22 49427, Erweiterung 05
26N 3008;
PEUGEOT 5008; nicht
235/55R18 100 11A; 245; 248; 26B; GT-Line; Frontantrieb;
26N 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76O; 77E
M e2*2007/46*0534*.. 73 - 133 225/55R18 98 11A; 26P erhöhtes
Anzugsmoment
235/50R18 97 11A; 26B; 26N 135 Nm; PEUGEOT
3008;
235/55R18 100 11A; 26B; 26N PEUGEOT 5008; nur
GT-
Line; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76O; 77E

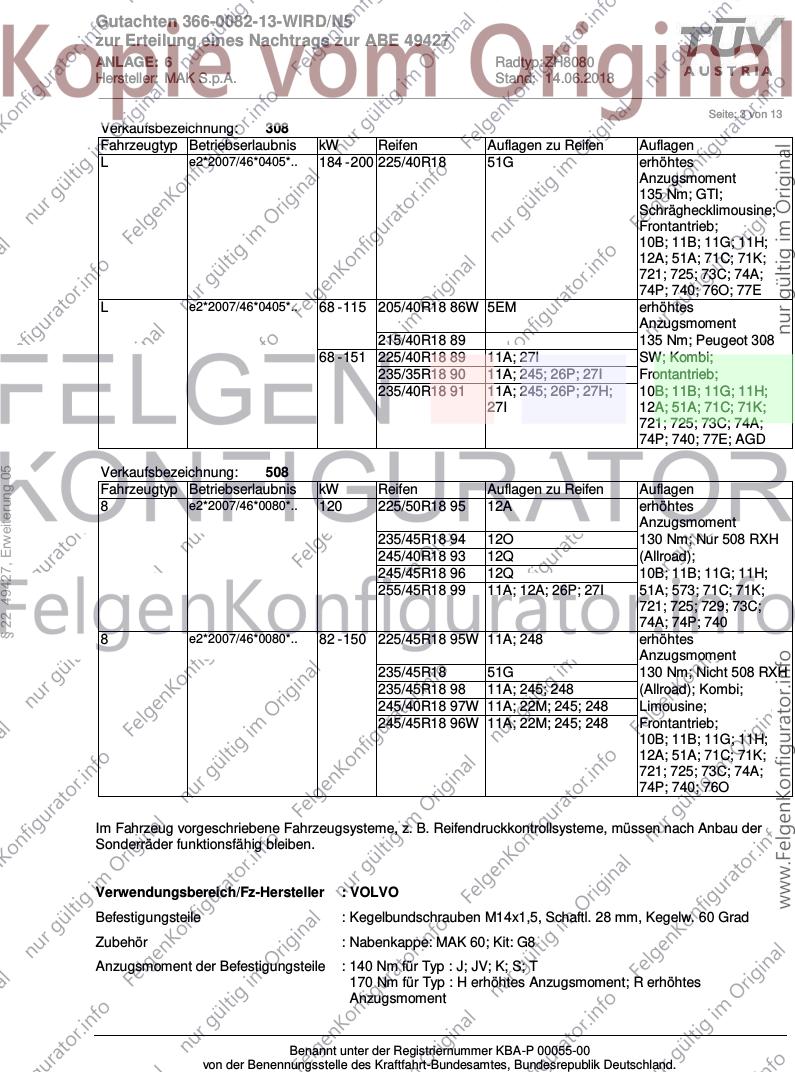

Verkaufsbezeichnung: 308
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L e2*2007/46*0405*.. 60 - 96 215/40R18 85 erhöhtes
Anzugsmoment
60 - 133 205/40R18 86 5EM 135 Nm; Schrägheck;
60 - 151 225/40R18 88 Frontantrieb;
235/35R18 90 11A; 245; 26P; 27I 10B; 11B; 11G; 11H;
235/40R18 91 11A; 245; 26P; 27I 12A; 51A; 71C; 71K;
110 - 133 215/40R18 89 721; 725; 73C; 74A;
115 215/40R18 85 74P; 740; 77E; AGD
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 3 von 13
Verkaufsbezeichnung: 308
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L e2*2007/46*0405*.. 184 - 200 225/40R18 51G erhöhtes
Anzugsmoment
135 Nm; GTI;
Schräghecklimousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76O; 77E
L e2*2007/46*0405*.. 68 - 115 205/40R18 86W 5EM erhöhtes
Anzugsmoment
215/40R18 89 135 Nm; Peugeot 308
68 - 151 225/40R18 89 11A; 27I SW; Kombi;
235/35R18 90 11A; 245; 26P; 27I Frontantrieb;
235/40R18 91 11A; 245; 26P; 27H; 10B; 11B; 11G; 11H;
27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 77E; AGD
Verkaufsbezeichnung: 508
§ 22 49427, Erweiterung 05
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8 e2*2007/46*0080*.. 120 225/50R18 95 12A erhöhtes
Anzugsmoment
235/45R18 94 12O 130 Nm; Nur 508 RXH
245/40R18 93 12Q (Allroad);
245/45R18 96 12Q 10B; 11B; 11G; 11H;
255/45R18 99 11A; 12A; 26P; 27I 51A; 573; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 740
8 e2*2007/46*0080*.. 82 - 150 225/45R18 95W 11A; 248 erhöhtes
Anzugsmoment
235/45R18 51G 130 Nm; Nicht 508 RXH
235/45R18 98 11A; 245; 248 (Allroad); Kombi;
245/40R18 97W 11A; 22M; 245; 248 Limousine;
245/45R18 96W 11A; 22M; 245; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76O
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60; Kit: G8
Anzugsmoment der Befestigungsteile : 140 Nm für Typ : J; JV; K; S; T
170 Nm für Typ : H erhöhtes Anzugsmoment; R erhöhtes
Anzugsmoment
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 4 von 13
Verkaufsbezeichnung: VOLVO S60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H e9*2001/116*0044*.., 85 - 191 225/40R18 88Y VEM; 11A erhöhtes
Anzugsmoment
e9*98/14*0044*.. 235/40R18 51G 170 Nm; Allradantrieb;
R e9*2001/116*0036*.., Frontantrieb;
e9*98/14*0036*.. 10B; 11B; 11G; 11H;
12K; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 740; VEZ
R e9*2001/116*0036*.. 220 235/40R18 51G erhöhtes
Anzugsmoment
170 Nm; Allradantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K e9*2001/116*0043*.., 96 - 200 235/40R18 51G nicht gepanzerte Fz;
e9*98/14*0043*.. Allradantrieb;
§ 22 49427, Erweiterung 05
T e9*2001/116P0028*.., Frontantrieb;
e9*2001/116*0028*.., 10B; 11G; 11H; 12A;
e9*96/79*0028*.., 51A; 573; 71C; 71K;
e9*98/14P0028*.., 721; 725; 73C; 74A;
e9*98/14*0028*.. 74P
Verkaufsbezeichnung: VOLVO V70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J e4*2001/116*0061*.., 85 - 147 225/40R18 88W 11A; 367; 5FE nicht Cross Country;
e4*98/14*0061*.. 85 - 191 225/40R18 88Y 11A; 367; 5FE Allradantrieb;
JV e1*KS*0006*.. 225/40R18 92W 11A; 367 Frontantrieb;
S e4*2001/116*0040*.., 235/40R18 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
e4*98/14*0040*.. 24M; 51G 12A; 51A; 573; 71C;
235/40R18 91W 11A; 21B; 22B; 24J; 71K; 721; 725; 73C;
24M; 367 74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 5 von 13
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
§ 22 49427, Erweiterung 05
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 6 von 13
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
§ 22 49427, Erweiterung 05
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1060kg.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 7 von 13

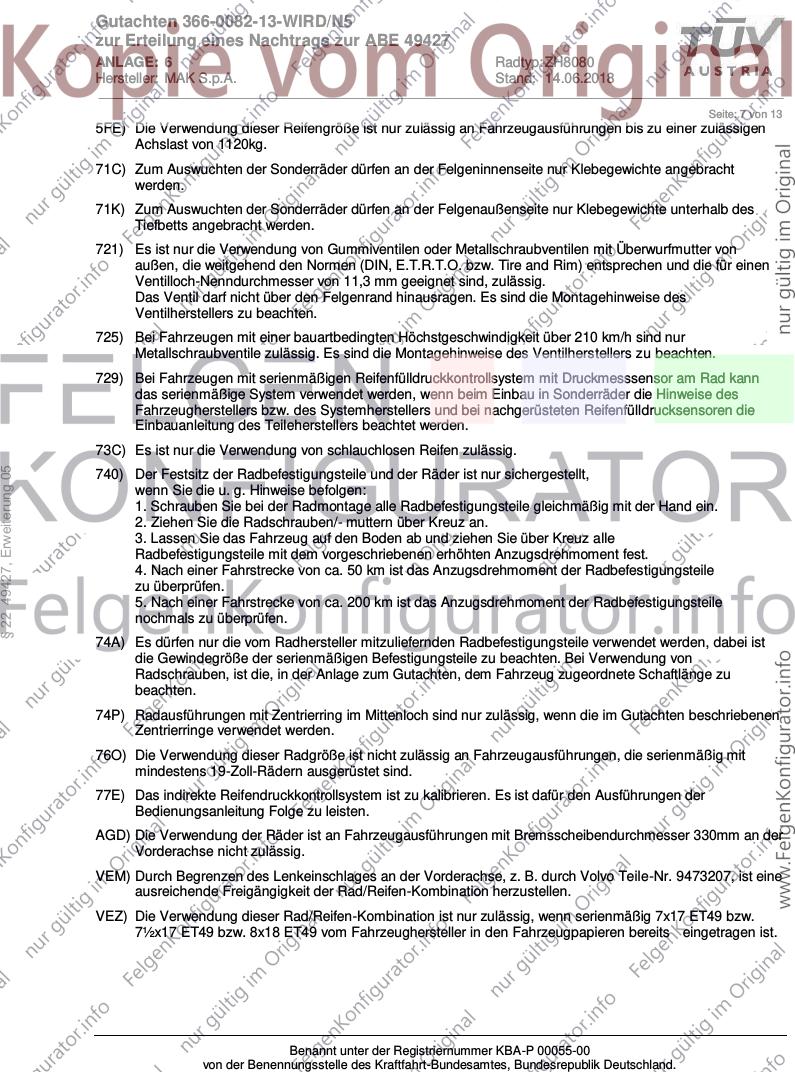

5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
§ 22 49427, Erweiterung 05
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
AGD) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 330mm an der
Vorderachse nicht zulässig.
VEM) Durch Begrenzen des Lenkeinschlages an der Vorderachse, z. B. durch Volvo Teile-Nr. 9473207, ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
VEZ) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn serienmäßig 7x17 ET49 bzw.
7½x17 ET49 bzw. 8x18 ET49 vom Fahrzeughersteller in den Fahrzeugpapieren bereits eingetragen ist.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 8 von 13
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: 3
Genehm.Nr.: e2*2007/46*0356*..
Handelsbez.: C4 PICASSO
Variante(n): Frontantrieb, kurzer Radstand
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 400 VA
26P x = 240 y = 400 VA
27B x = 280 y = 350 HA
27I x = 220 y = 300 HA
§ 22 49427, Erweiterung 05
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 280 y = 400 8 VA
26J x = 280 y = 400 25 VA
27H x = 280 y = 350 8 HA
27F x = 280 y = 350 20 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 9 von 13
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: L
Genehm.Nr.: e2*2007/46*0405*..
Handelsbez.: 308
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 260 VA
26P x = 270 y = 210 VA
27B x = 290 y = 280 HA
27I x = 240 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 49427, Erweiterung 05
von [mm] bis [mm] um [mm]
26J x = 320 y = 260 23 VA
26N x = 320 y = 260 8 VA
27F x = 290 y = 280 24 HA
27H x = 290 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 10 von 13
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: M
Genehm.Nr.: e2*2007/46*0534*..
Handelsbez.: 3008, 5008
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 200 y = 200 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 49427, Erweiterung 05
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
26N x = 250 y = 250 8 VA
27F x = 300 y = 350 15 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 11 von 13
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: 8
Genehm.Nr.: e2*2007/46*0080*..
Handelsbez.: 508
Variante(n): Nur 508 RXH (Allroad)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 410 VA
26P x = 310 y = 360 VA
27B y = 310 y = 420 HA
27I x = 260 y = 370 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 49427, Erweiterung 05
von [mm] bis [mm] um [mm]
26J x = 360 y = 410 11 VA
26N x = 360 y = 410 8 VA
27H x = 310 y = 420 7 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 12 von 13
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: L
Genehm.Nr.: e2*2007/46*0405*..
Handelsbez.: 308
Variante(n): Frontantrieb, Schräghecklimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 260 VA
26P x = 270 y = 210 VA
27B x = 290 y = 280 HA
27I x = 240 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 49427, Erweiterung 05
von [mm] bis [mm] um [mm]
26J x = 320 y = 260 23 VA
26N x = 320 y = 260 8 VA
27F x = 290 y = 280 21 HA
27H x = 290 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 6 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 14.06.2018
__________________________________________________________________________________________________________________
Seite: 13 von 13
Fahrzeug:
Hersteller: PEUGEOT CITROEN
Fahrzeugtyp: J
Genehm.Nr.: e2*2007/46*0601*..
Handelsbez.: DS 7 CROSSBACK
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 200 y = 200 VA
27B x = 250 y = 300 HA
27I x = 200 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 49427, Erweiterung 05
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
26N x = 250 y = 250 8 VA
27F x = 250 y = 300 30 HA
27H x = 250 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
