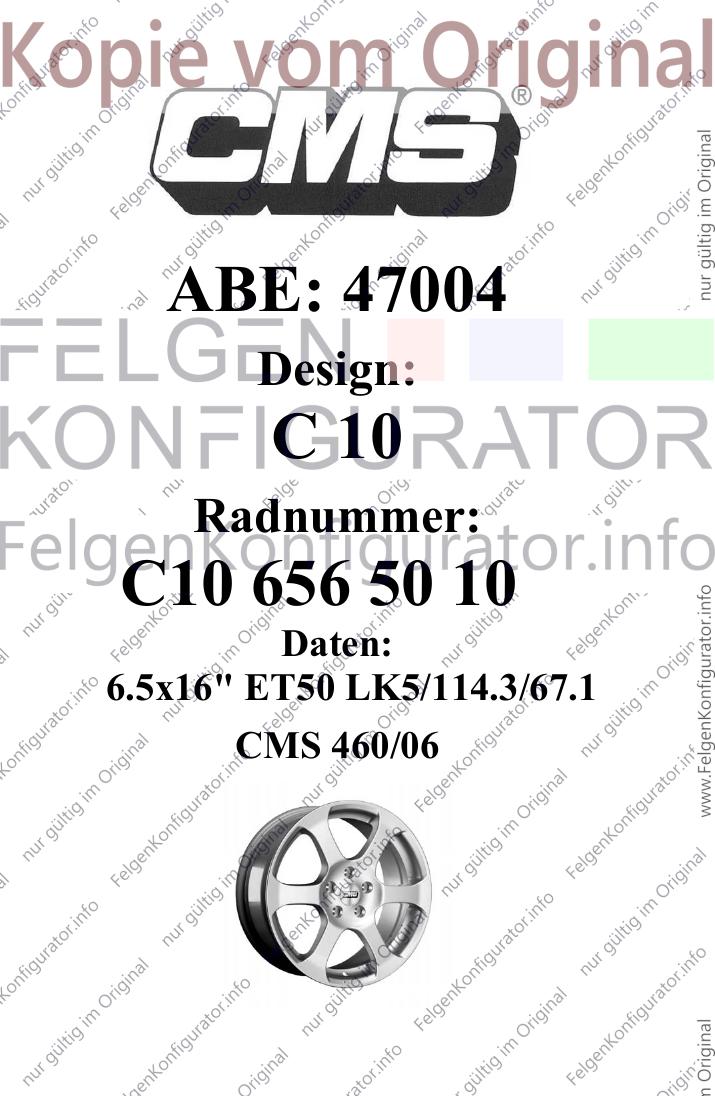

ABE: 47004
Design:
C 10
Radnummer:
C10 656 50 10
Daten:
6.5x16" ET50 LK5/114.3/67.1
CMS 460/06
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de
Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 47004*07
Gerät: Sonderräder für Personenkraftwagen
6,5 J x 16 EH2+
Typ: C10 656
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 47004*07
Die ABE-Nr. 47004 erstreckt sich nunmehr auf die Sonderräder 6,5 J x 16 EH2+ , Typ
C10 656, in den Ausführungen wie im Nachtragsgutachten Nr. 366-0015-07-WIRD/N7
vom 14.11.2011 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr. 1 bis 28 des
Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an den
dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten des TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 14.11.2011 festgehaltenen Angaben.
Flensburg, 26.03.2013
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 366-0015-07-WIRD/N7, zur Genehmigung vorgelegt am: 25.03.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 47004*07
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

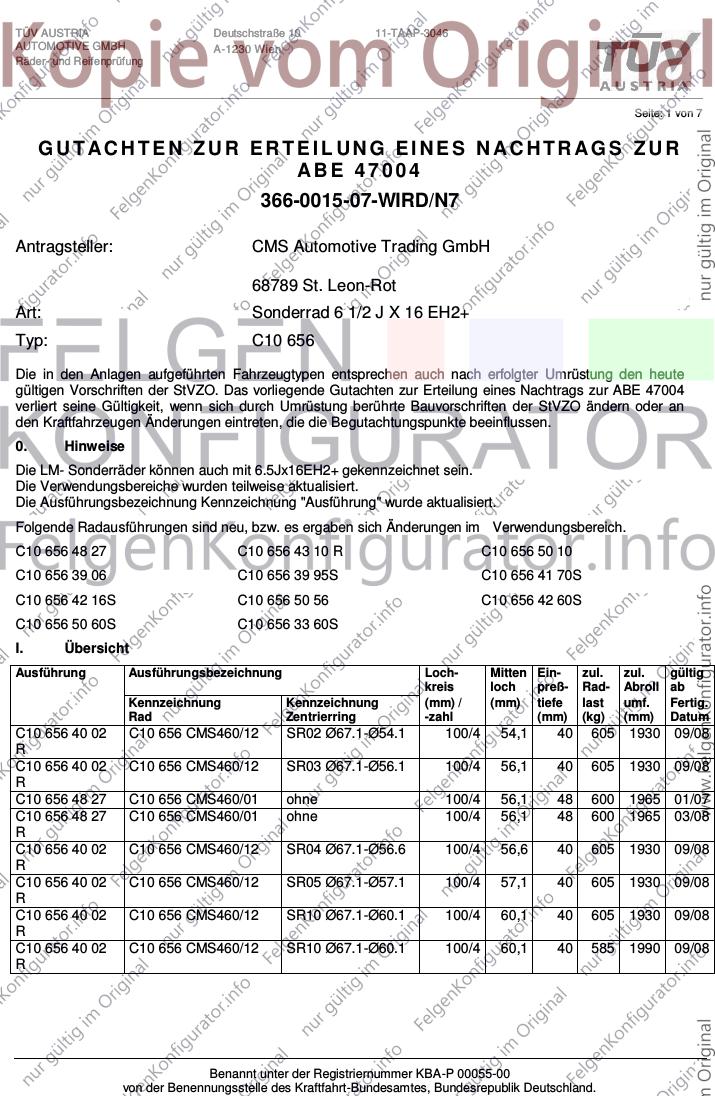

TÜV AUSTRIA Deutschstraße 10 11-TAAP-3046
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 7
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 47 004
366-0015-07-WIRD/N7
Antragsteller: CMS Automotive Trading GmbH
68789 St. Leon-Rot
Art: Sonderrad 6 1/2 J X 16 EH2+
Typ: C10 656
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 47004
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die LM- Sonderräder können auch mit 6.5Jx16EH2+ gekennzeichnet sein.
Die Verwendungsbereiche wurden teilweise aktualisiert.
Die Ausführungsbezeichnung Kennzeichnung "Ausführung" wurde aktualisiert.
Folgende Radausführungen sind neu, bzw. es ergaben sich Änderungen im Verwendungsbereich.
C10 656 48 27 C10 656 43 10 R C10 656 50 10
C10 656 39 06 C10 656 39 95S C10 656 41 70S
C10 656 42 16S C10 656 50 56 C10 656 42 60S
C10 656 50 60S C10 656 33 60S
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
C10 656 40 02 C10 656 CMS460/12 SR02 Ø67.1-Ø54.1 100/4 54,1 40 605 1930 09/08
R
C10 656 40 02 C10 656 CMS460/12 SR03 Ø67.1-Ø56.1 100/4 56,1 40 605 1930 09/08
R
C10 656 48 27 C10 656 CMS460/01 ohne 100/4 56,1 48 600 1965 01/07
C10 656 48 27 C10 656 CMS460/01 ohne 100/4 56,1 48 600 1965 03/08
R
C10 656 40 02 C10 656 CMS460/12 SR04 Ø67.1-Ø56.6 100/4 56,6 40 605 1930 09/08
R
C10 656 40 02 C10 656 CMS460/12 SR05 Ø67.1-Ø57.1 100/4 57,1 40 605 1930 09/08
R
C10 656 40 02 C10 656 CMS460/12 SR10 Ø67.1-Ø60.1 100/4 60,1 40 605 1930 09/08
R
C10 656 40 02 C10 656 CMS460/12 SR10 Ø67.1-Ø60.1 100/4 60,1 40 585 1990 09/08
R
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47004
Fahrzeugteil: Sonderrad 6 1/2 J X 16 EH2+ Radtyp: C10 656
Antragsteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________

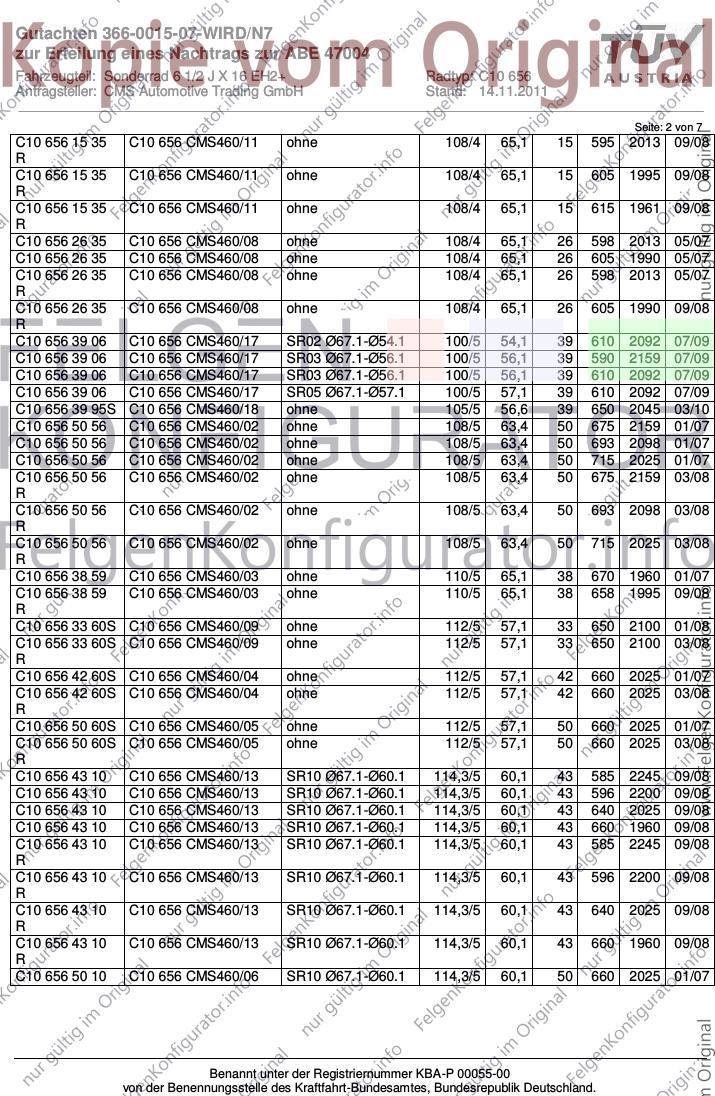

Seite: 2 von 7
C10 656 15 35 C10 656 CMS460/11 ohne 108/4 65,1 15 595 2013 09/08
R
C10 656 15 35 C10 656 CMS460/11 ohne 108/4 65,1 15 605 1995 09/08
R
C10 656 15 35 C10 656 CMS460/11 ohne 108/4 65,1 15 615 1961 09/08
R
C10 656 26 35 C10 656 CMS460/08 ohne 108/4 65,1 26 598 2013 05/07
C10 656 26 35 C10 656 CMS460/08 ohne 108/4 65,1 26 605 1990 05/07
C10 656 26 35 C10 656 CMS460/08 ohne 108/4 65,1 26 598 2013 05/07
R
C10 656 26 35 C10 656 CMS460/08 ohne 108/4 65,1 26 605 1990 09/08
R
C10 656 39 06 C10 656 CMS460/17 SR02 Ø67.1-Ø54.1 100/5 54,1 39 610 2092 07/09
C10 656 39 06 C10 656 CMS460/17 SR03 Ø67.1-Ø56.1 100/5 56,1 39 590 2159 07/09
C10 656 39 06 C10 656 CMS460/17 SR03 Ø67.1-Ø56.1 100/5 56,1 39 610 2092 07/09
C10 656 39 06 C10 656 CMS460/17 SR05 Ø67.1-Ø57.1 100/5 57,1 39 610 2092 07/09
C10 656 39 95S C10 656 CMS460/18 ohne 105/5 56,6 39 650 2045 03/10
C10 656 50 56 C10 656 CMS460/02 ohne 108/5 63,4 50 675 2159 01/07
C10 656 50 56 C10 656 CMS460/02 ohne 108/5 63,4 50 693 2098 01/07
C10 656 50 56 C10 656 CMS460/02 ohne 108/5 63,4 50 715 2025 01/07
C10 656 50 56 C10 656 CMS460/02 ohne 108/5 63,4 50 675 2159 03/08
R
C10 656 50 56 C10 656 CMS460/02 ohne 108/5 63,4 50 693 2098 03/08
R
C10 656 50 56 C10 656 CMS460/02 ohne 108/5 63,4 50 715 2025 03/08
R
C10 656 38 59 C10 656 CMS460/03 ohne 110/5 65,1 38 670 1960 01/07
C10 656 38 59 C10 656 CMS460/03 ohne 110/5 65,1 38 658 1995 09/08
R
C10 656 33 60S C10 656 CMS460/09 ohne 112/5 57,1 33 650 2100 01/08
C10 656 33 60S C10 656 CMS460/09 ohne 112/5 57,1 33 650 2100 03/08
R
C10 656 42 60S C10 656 CMS460/04 ohne 112/5 57,1 42 660 2025 01/07
C10 656 42 60S C10 656 CMS460/04 ohne 112/5 57,1 42 660 2025 03/08
R
C10 656 50 60S C10 656 CMS460/05 ohne 112/5 57,1 50 660 2025 01/07
C10 656 50 60S C10 656 CMS460/05 ohne 112/5 57,1 50 660 2025 03/08
R
C10 656 43 10 C10 656 CMS460/13 SR10 Ø67.1-Ø60.1 114,3/5 60,1 43 585 2245 09/08
C10 656 43 10 C10 656 CMS460/13 SR10 Ø67.1-Ø60.1 114,3/5 60,1 43 596 2200 09/08
C10 656 43 10 C10 656 CMS460/13 SR10 Ø67.1-Ø60.1 114,3/5 60,1 43 640 2025 09/08
C10 656 43 10 C10 656 CMS460/13 SR10 Ø67.1-Ø60.1 114,3/5 60,1 43 660 1960 09/08
C10 656 43 10 C10 656 CMS460/13 SR10 Ø67.1-Ø60.1 114,3/5 60,1 43 585 2245 09/08
R
C10 656 43 10 C10 656 CMS460/13 SR10 Ø67.1-Ø60.1 114,3/5 60,1 43 596 2200 09/08
R
C10 656 43 10 C10 656 CMS460/13 SR10 Ø67.1-Ø60.1 114,3/5 60,1 43 640 2025 09/08
R
C10 656 43 10 C10 656 CMS460/13 SR10 Ø67.1-Ø60.1 114,3/5 60,1 43 660 1960 09/08
R
C10 656 50 10 C10 656 CMS460/06 SR10 Ø67.1-Ø60.1 114,3/5 60,1 50 660 2025 01/07
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47004
Fahrzeugteil: Sonderrad 6 1/2 J X 16 EH2+ Radtyp: C10 656
Antragsteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________
Seite: 3 von 7
C10 656 50 10 C10 656 CMS460/06 SR10 Ø67.1-Ø60.1 114,3/5 60,1 50 660 2025 03/08
R
C10 656 43 10 C10 656 CMS460/13 SR12 Ø67.1-Ø64.1 114,3/5 64,1 43 624 2090 09/08
C10 656 43 10 C10 656 CMS460/13 SR12 Ø67.1-Ø64.1 114,3/5 64,1 43 660 1960 09/08
C10 656 43 10 C10 656 CMS460/13 SR12 Ø67.1-Ø64.1 114,3/5 64,1 43 624 2090 09/08
R
C10 656 43 10 C10 656 CMS460/13 SR12 Ø67.1-Ø64.1 114,3/5 64,1 43 660 1960 09/08
R
C10 656 50 10 C10 656 CMS460/06 SR12 Ø67.1-Ø64.1 114,3/5 64,1 50 642 2090 01/07
C10 656 50 10 C10 656 CMS460/06 SR12 Ø67.1-Ø64.1 114,3/5 64,1 50 660 2025 01/07
C10 656 50 10 C10 656 CMS460/06 SR12 Ø67.1-Ø64.1 114,3/5 64,1 50 642 2090 03/08
R
C10 656 50 10 C10 656 CMS460/06 SR12 Ø67.1-Ø64.1 114,3/5 64,1 50 660 2025 03/08
R
C10 656 43 10 C10 656 CMS460/13 SR14 Ø67.1-Ø66.1 114,3/5 66,1 43 620 2098 09/08
C10 656 43 10 C10 656 CMS460/13 SR14 Ø67.1-Ø66.1 114,3/5 66,1 43 660 1960 09/08
C10 656 43 10 C10 656 CMS460/13 SR14 Ø67.1-Ø66.1 114,3/5 66,1 43 620 2098 09/08
R
C10 656 43 10 C10 656 CMS460/13 SR14 Ø67.1-Ø66.1 114,3/5 66,1 43 660 1960 09/08
R
C10 656 50 10 C10 656 CMS460/06 SR14 Ø67.1-Ø66.1 114,3/5 66,1 50 660 2025 03/08
R
C10 656 43 10 C10 656 CMS460/13 ohne 114,3/5 67,1 43 605 2159 09/08
C10 656 43 10 C10 656 CMS460/13 ohne 114,3/5 67,1 43 620 2092 09/08
C10 656 43 10 C10 656 CMS460/13 ohne 114,3/5 67,1 43 660 1960 09/08
C10 656 43 10 C10 656 CMS460/13 ohne 114,3/5 67,1 43 605 2159 09/08
R
C10 656 43 10 C10 656 CMS460/13 ohne 114,3/5 67,1 43 610 2129 09/08
R
C10 656 43 10 C10 656 CMS460/13 ohne 114,3/5 67,1 43 620 2092 09/08
R
C10 656 43 10 C10 656 CMS460/13 ohne 114,3/5 67,1 43 660 1960 09/08
R
C10 656 50 10 C10 656 CMS460/06 ohne 114,3/5 67,1 50 625 2160 01/07
C10 656 50 10 C10 656 CMS460/06 ohne 114,3/5 67,1 50 660 2025 01/07
C10 656 50 10 C10 656 CMS460/06 ohne 114,3/5 67,1 50 625 2160 03/08
R
C10 656 50 10 C10 656 CMS460/06 ohne 114,3/5 67,1 50 660 2025 03/08
R
C10 656 41 70S C10 656 CMS460/19 ohne 115/5 70,1 41 650 2202 03/10
C10 656 46 70 C10 656 CMS460/10 ohne 115/5 70,1 46 670 2202 09/08
R
C10 656 41 78S C10 656 CMS460/16 ohne 120/5 67,1 41 675 2062 05/09
C10 656 41 78S C10 656 CMS460/16 ohne 120/5 67,1 41 690 2025 05/09
C10 656 41 78S C10 656 CMS460/16 ohne 120/5 67,1 41 675 2062 05/09
R
C10 656 41 78S C10 656 CMS460/16 ohne 120/5 67,1 41 690 2025 05/09
R
C10 656 42 16S C10 656 CMS460/23 ohne 120/5 72,6 42 650 2025 04/10
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47004
Fahrzeugteil: Sonderrad 6 1/2 J X 16 EH2+ Radtyp: C10 656
Antragsteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________
Seite: 4 von 7
I.1. Beschreibung der Sonderräder
Antragsteller :CMS Automotive Trading GmbH
68789 St. Leon-Rot
Hersteller : CMS Automotive Trading GmbH
68789 St. Leon-Rot
Handelsmarke : C10
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 8,8 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung C10 656 15 35 R:
: Außenseite : Innenseite
Hersteller : CMS : --
Handelsmarke : -- : C10
Radtyp : -- : C10 656
Radausführung : -- : C10 656 CMS460/11
Radgröße : -- : 6 1/2 J X 16 EH2+
Typzeichen : KBA 47004 : --
Einpreßtiefe : -- : ET15
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 09.08
Gießereikennzeichnung : -- : TS 8987 w.w. R
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : CMS 460
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Technische Berichte (TÜV NORD) mit Nr. RP-003737-B0-233 vom 17.10.2008 und RP-003737-C0-233 vom
14.05.2009 liegen vor.
Sonderradprüfungen, s. Bericht-Nr. 366-0015-07-WIRD/N6-TB der TÜV AUSTRIA AUTOMOTIVE GMBH.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47004
Fahrzeugteil: Sonderrad 6 1/2 J X 16 EH2+ Radtyp: C10 656
Antragsteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________
Seite: 5 von 7

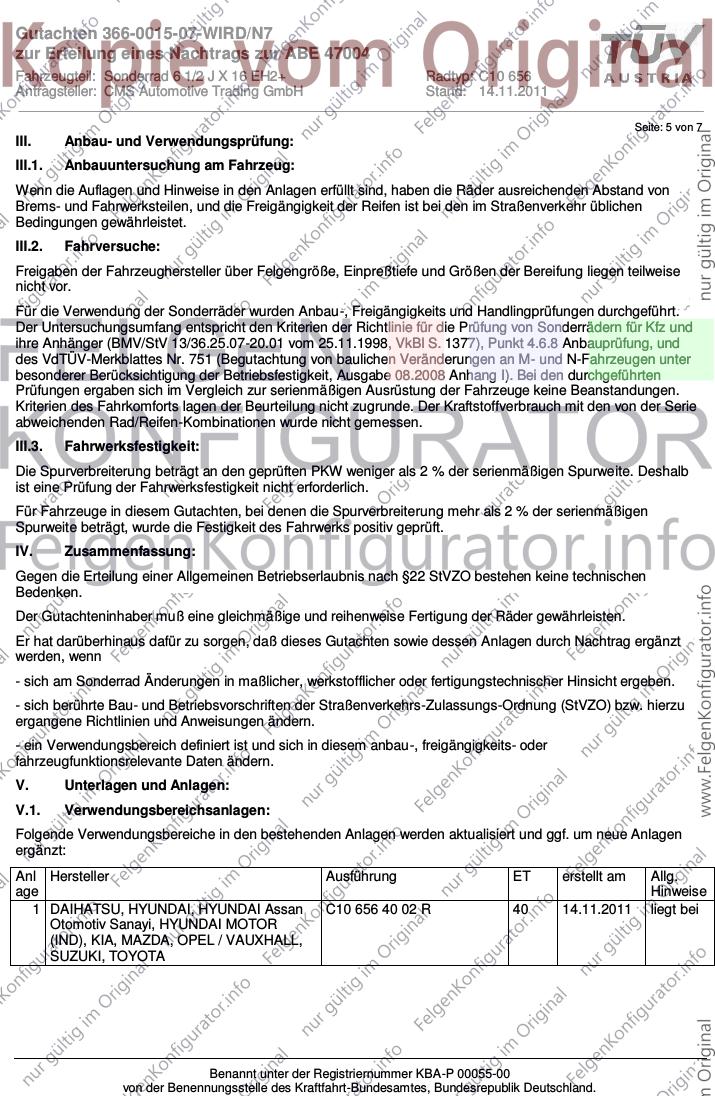

III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
Für Fahrzeuge in diesem Gutachten, bei denen die Spurverbreiterung mehr als 2 % der serienmäßigen
Spurweite beträgt, wurde die Festigkeit des Fahrwerks positiv geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 DAIHATSU, HYUNDAI, HYUNDAI Assan C10 656 40 02 R 40 14.11.2011 liegt bei
Otomotiv Sanayi, HYUNDAI MOTOR
(IND), KIA, MAZDA, OPEL / VAUXHALL,
SUZUKI, TOYOTA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47004
Fahrzeugteil: Sonderrad 6 1/2 J X 16 EH2+ Radtyp: C10 656
Antragsteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________
Seite: 6 von 7
4 BMW AG, HONDA C10 656 48 27; C10 656 48 48 14.11.2011 liegt bei
27 R
2 BMW AG, HONDA, KIA, NETHERLAND, C10 656 40 02 R 40 14.11.2011 liegt bei
ROVER
3 DAEWOO AUTOMOBILE ROMANIA S.A., C10 656 40 02 R 40 14.11.2011 liegt bei
DAEWOO MOTOR CO. LTD,
DAEWOO-FSO Motor Sp. z o.o., FIAT,
GM DAEWOO (ROK), OPEL, OPEL /
VAUXHALL
5 SEAT, VOLKSWAGEN C10 656 40 02 R 40 14.11.2011 liegt bei
6 AUTOMOBILES DACIA S.A., NISSAN, C10 656 40 02 R 40 14.11.2011 liegt bei
NISSAN EUROPE (F), RENAULT
8 CITROEN, PEUGEOT C10 656 26 35; C10 656 26 26 14.11.2011 liegt bei
35; C10 656 26 35 R; C10
656 26 35 R
7 CITROEN, PEUGEOT C10 656 15 35 R; C10 656 15 14.11.2011 liegt bei
15 35 R; C10 656 15 35 R
9 FUJI HEAVY IND.(J), TOYOTA C10 656 39 06 39 14.11.2011 liegt bei
10 FUJI HEAVY IND.(J), ROVER C10 656 39 06; C10 656 39 39 14.11.2011 liegt bei
06
11 AUDI, SEAT, SKODA, VOLKSWAGEN C10 656 39 06 39 14.11.2011 liegt bei
12 GM DAEWOO (ROK), OPEL / VAUXHALL C10 656 39 95S 39 14.11.2011 liegt bei
13 FORD, JAGUAR, VOLVO C10 656 50 56; C10 656 50 50 14.11.2011 liegt bei
56; C10 656 50 56; C10 656
50 56 R; C10 656 50 56 R;
C10 656 50 56 R
14 FIAT, OPEL, OPEL / VAUXHALL, SAAB C10 656 38 59; C10 656 38 38 14.11.2011 liegt bei
59 R
15 AUDI, SEAT, SKODA, VOLKSWAGEN C10 656 33 60S; C10 656 33 14.11.2011 liegt bei
33 60S R
16 AUDI, SEAT, SKODA, VOLKSWAGEN C10 656 42 60S; C10 656 42 14.11.2011 liegt bei
42 60S R
17 AUDI, QUATTRO GmbH, SEAT, SKODA, C10 656 50 60S; C10 656 50 14.11.2011 liegt bei
VOLKSWAGEN 50 60S R
18 SUZUKI, TOYOTA C10 656 43 10; C10 656 43 43 14.11.2011 liegt bei
10; C10 656 43 10; C10 656
43 10; C10 656 43 10 R;
C10 656 43 10 R; C10 656
43 10 R; C10 656 43 10 R
19 SUZUKI, TOYOTA C10 656 50 10; C10 656 50 50 14.11.2011 liegt bei
10 R
20 HONDA C10 656 43 10; C10 656 43 43 14.11.2011 liegt bei
10; C10 656 43 10 R; C10
656 43 10 R
21 HONDA C10 656 50 10; C10 656 50 50 14.11.2011 liegt bei
10; C10 656 50 10 R; C10
656 50 10 R
22 AUTOMOBILES DACIA S.A., NISSAN, C10 656 43 10; C10 656 43 43 14.11.2011 liegt bei
Nissan International S. A., RENAULT 10; C10 656 43 10 R; C10
656 43 10 R
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47004
Fahrzeugteil: Sonderrad 6 1/2 J X 16 EH2+ Radtyp: C10 656
Antragsteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________
Seite: 7 von 7

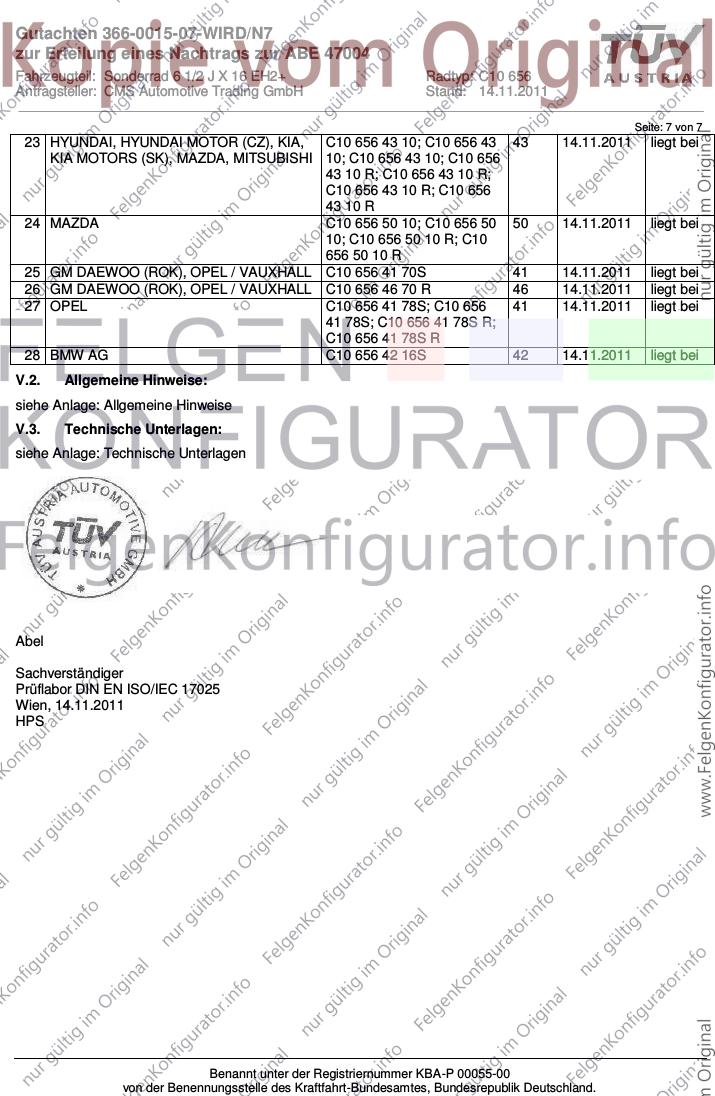

23 HYUNDAI, HYUNDAI MOTOR (CZ), KIA, C10 656 43 10; C10 656 43 43 14.11.2011 liegt bei
KIA MOTORS (SK), MAZDA, MITSUBISHI 10; C10 656 43 10; C10 656
43 10 R; C10 656 43 10 R;
C10 656 43 10 R; C10 656
43 10 R
24 MAZDA C10 656 50 10; C10 656 50 50 14.11.2011 liegt bei
10; C10 656 50 10 R; C10
656 50 10 R
25 GM DAEWOO (ROK), OPEL / VAUXHALL C10 656 41 70S 41 14.11.2011 liegt bei
26 GM DAEWOO (ROK), OPEL / VAUXHALL C10 656 46 70 R 46 14.11.2011 liegt bei
27 OPEL C10 656 41 78S; C10 656 41 14.11.2011 liegt bei
41 78S; C10 656 41 78S R;
C10 656 41 78S R
28 BMW AG C10 656 42 16S 42 14.11.2011 liegt bei
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Abel
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 14.11.2011
HPS
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: Technische Unterlagen Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________
Seite: 1 von 1

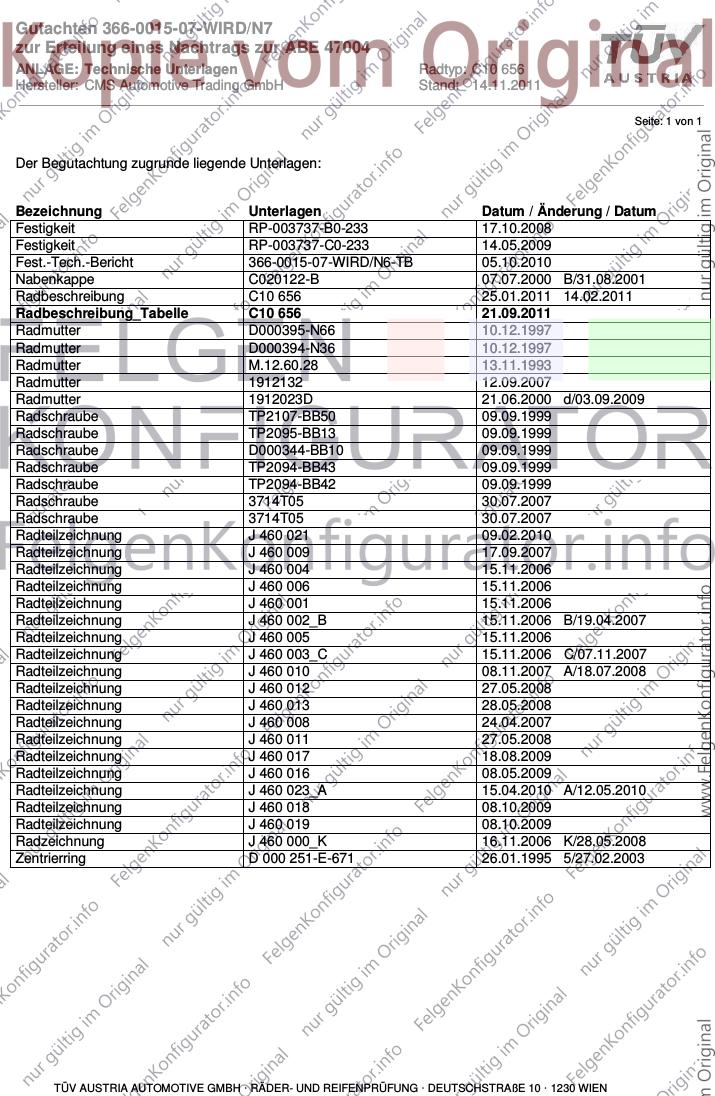

Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
Festigkeit RP-003737-B0-233 17.10.2008
Festigkeit RP-003737-C0-233 14.05.2009
Fest.-Tech.-Bericht 366-0015-07-WIRD/N6-TB 05.10.2010
Nabenkappe C020122-B 07.07.2000 B/31.08.2001
Radbeschreibung C10 656 25.01.2011 14.02.2011
Radbeschreibung_Tabelle C10 656 21.09.2011
Radmutter D000395-N66 10.12.1997
Radmutter D000394-N36 10.12.1997
Radmutter M.12.60.28 13.11.1993
Radmutter 1912132 12.09.2007
Radmutter 1912023D 21.06.2000 d/03.09.2009
Radschraube TP2107-BB50 09.09.1999
Radschraube TP2095-BB13 09.09.1999
Radschraube D000344-BB10 09.09.1999
Radschraube TP2094-BB43 09.09.1999
Radschraube TP2094-BB42 09.09.1999
Radschraube 3714T05 30.07.2007
Radschraube 3714T05 30.07.2007
Radteilzeichnung J 460 021 09.02.2010
Radteilzeichnung J 460 009 17.09.2007
Radteilzeichnung J 460 004 15.11.2006
Radteilzeichnung J 460 006 15.11.2006
Radteilzeichnung J 460 001 15.11.2006
Radteilzeichnung J 460 002_B 15.11.2006 B/19.04.2007
Radteilzeichnung J 460 005 15.11.2006
Radteilzeichnung J 460 003_C 15.11.2006 C/07.11.2007
Radteilzeichnung J 460 010 08.11.2007 A/18.07.2008
Radteilzeichnung J 460 012 27.05.2008
Radteilzeichnung J 460 013 28.05.2008
Radteilzeichnung J 460 008 24.04.2007
Radteilzeichnung J 460 011 27.05.2008
Radteilzeichnung J 460 017 18.08.2009
Radteilzeichnung J 460 016 08.05.2009
Radteilzeichnung J 460 023_A 15.04.2010 A/12.05.2010
Radteilzeichnung J 460 018 08.10.2009
Radteilzeichnung J 460 019 08.10.2009
Radzeichnung J 460 000_K 16.11.2006 K/28.05.2008
Zentrierring D 000 251-E-671 26.01.1995 5/27.02.2003
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0015-07-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: Allgemeine Hinweise Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________
Seite: 1 von 1

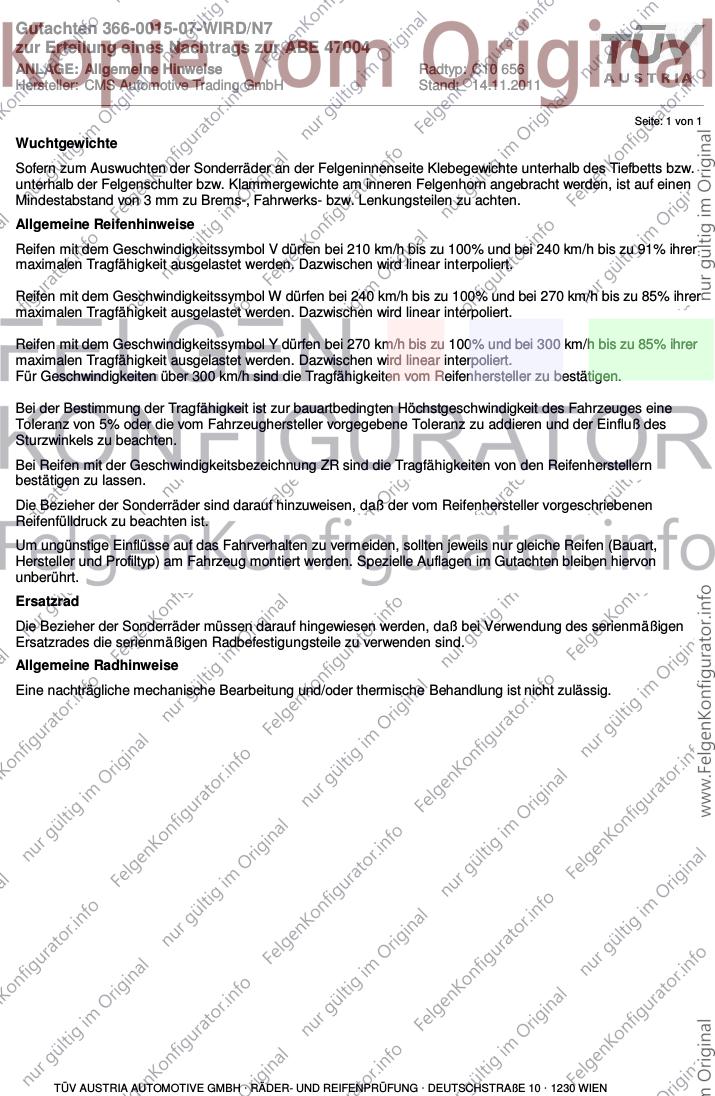

Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0015-07-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47004

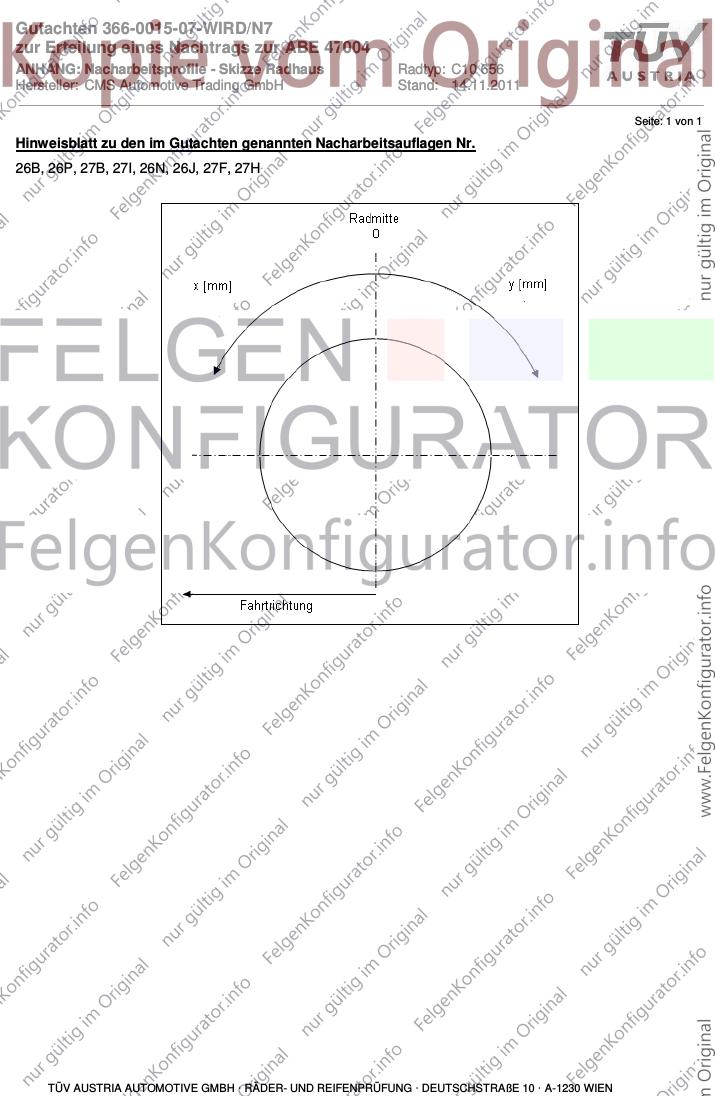

ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
Gutachten 366-0015-07-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 31 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 29.10.2012
__________________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : AUTOMOBILES DACIA S.A.
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 EH2+ Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C10 656 50 C10 656 CMS460/06 SR14 Ø67.1-Ø66.1 66,1 Aluminium 640 2092 03/08
10CMS
C10 656 50 C10 656 CMS460/06 SR14 Ø67.1-Ø66.1 66,1 Aluminium 660 2025 03/08
10CMS
C10 656 50 C10 656 CMS460/06JF SR14 Ø67.1-Ø66.1 66,1 Aluminium 640 2092 03/08
10JF
C10 656 50 C10 656 CMS460/06JF SR14 Ø67.1-Ø66.1 66,1 Kunststoff 660 2025 02/12
10JF
C10 656 50 C10 656 SR14 Ø67.1-Ø66.1 66,1 Aluminium 640 2092 03/08
10SD CMS460/06SD
C10 656 50 C10 656 SR14 Ø67.1-Ø66.1 66,1 Kunststoff 660 2025 02/12
10SD CMS460/06SD
Verwendungsbereich/Fz-Hersteller : AUTOMOBILES DACIA S.A.
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Z 90
Anzugsmoment der Befestigungsteile : 105 Nm
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER, DOKKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2007/46*0030*.. 63 - 79 215/60R16 95 124 Duster;
215/65R16 12T; 51G Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 74P
SD e2*2007/46*0030*.. 66 - 81 215/60R16 95 12T Duster;
215/65R16 12T; 51G Allradantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 74P
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY, DOKKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2001/116*0314*.. 63 - 79 215/60R16 95 124 Duster;
215/65R16 12T; 51G Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 31 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 29.10.2012
__________________________________________________________________________________________________________________
Seite: 2 von 3

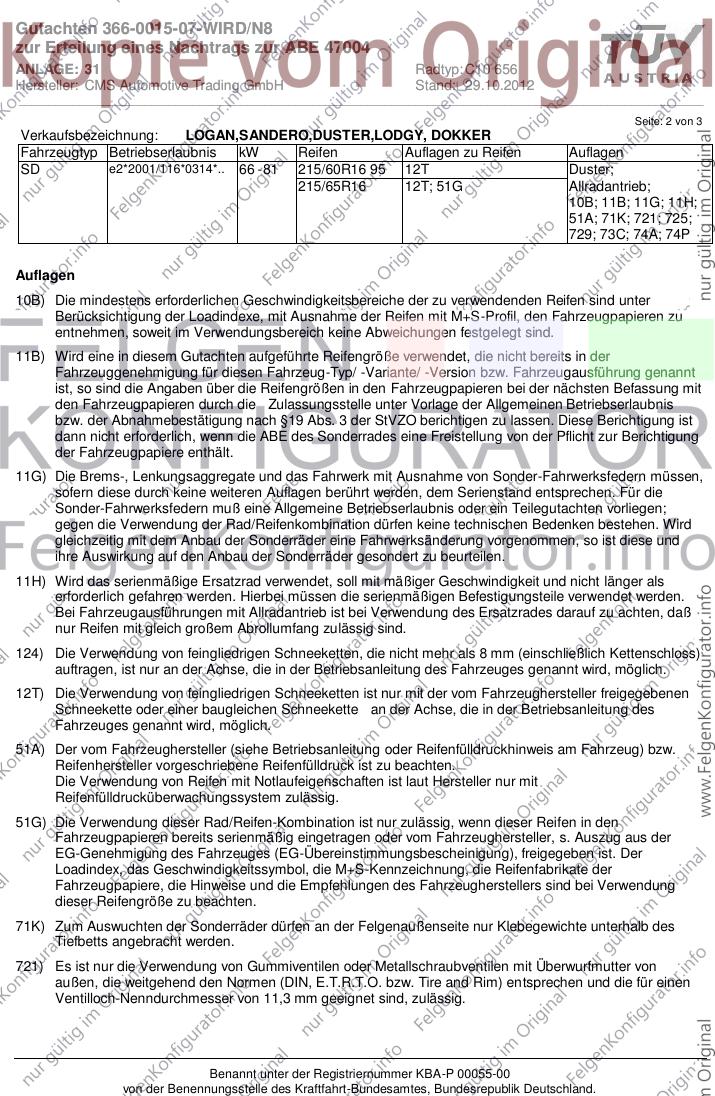

Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY, DOKKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2001/116*0314*.. 66 - 81 215/60R16 95 12T Duster;
215/65R16 12T; 51G Allradantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 31 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 29.10.2012
__________________________________________________________________________________________________________________
Seite: 3 von 3
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
