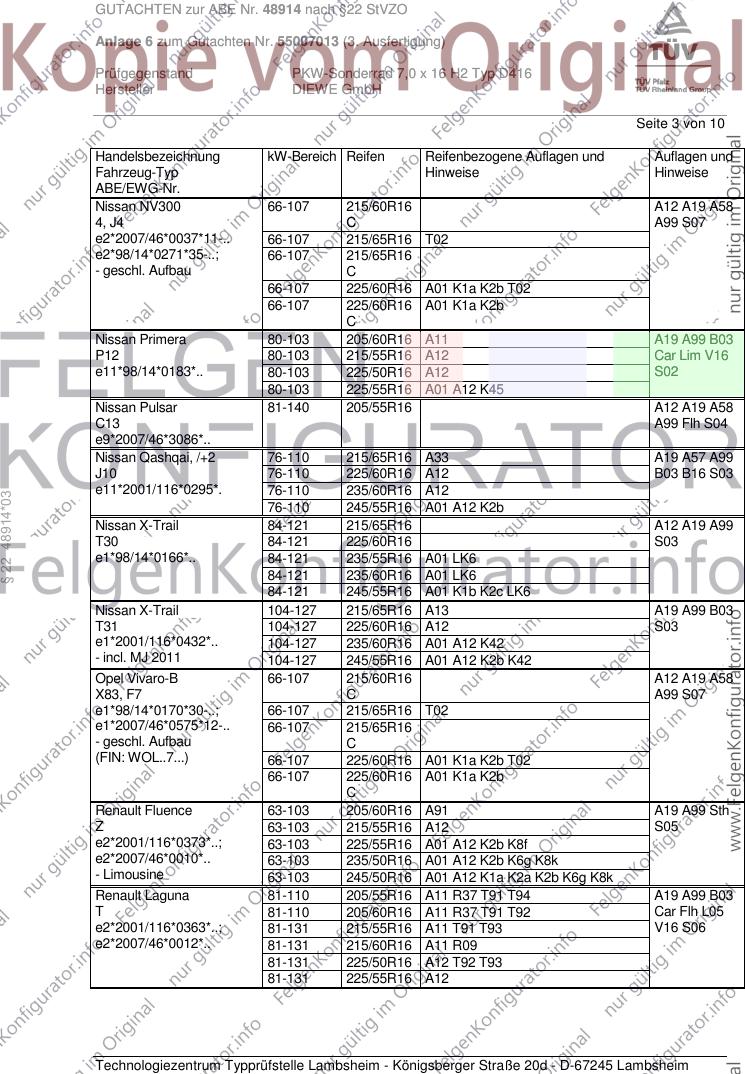

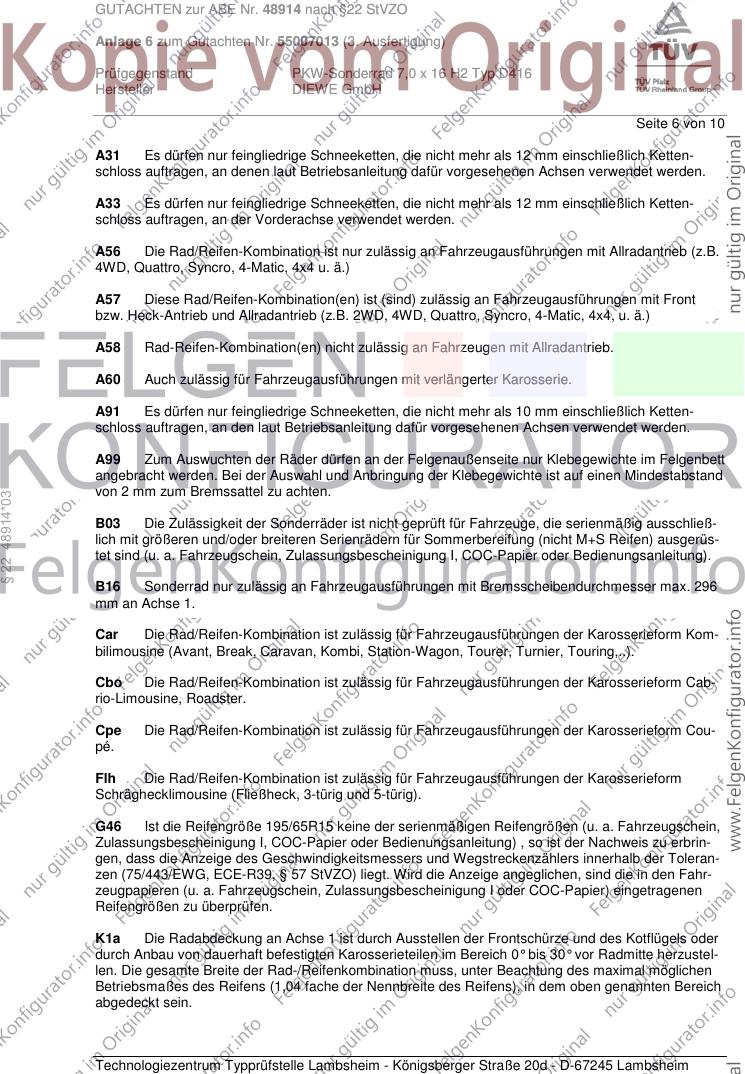

GUTACHTEN zur ABE Nr. 48914 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55007013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 x 16 H2 Typ D416
Hersteller DIEWE GmbH
Seite 1 von 10
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell FASHION
Typ D416
Radgröße 7,0 x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
511440661 D416 511440661 / ohne Ring 5/114,3/66,1 40 840 2400
Kennzeichnungen
§ 22 48914*03
KBA-Nummer 48914
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D416...(s.o.)
Radgröße 7,0 x 16 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,25 Kegel 60° 100 -
S03 Mutter M12x1,25 Kegel 60° 110 -
S04 Mutter M12x1,25 Kegel 60° 115 -
S05 Schraube M12x1,5, Kegel 60° 110 28
Diewe Typ: C17A28
S06 Schraube M14x1,5, Kegel 60° 145 32,5
Diewe Typ: B42
S07 Schraube M14x1,5, Kegel 60° 160 32,5
Diewe Typ: B42
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.

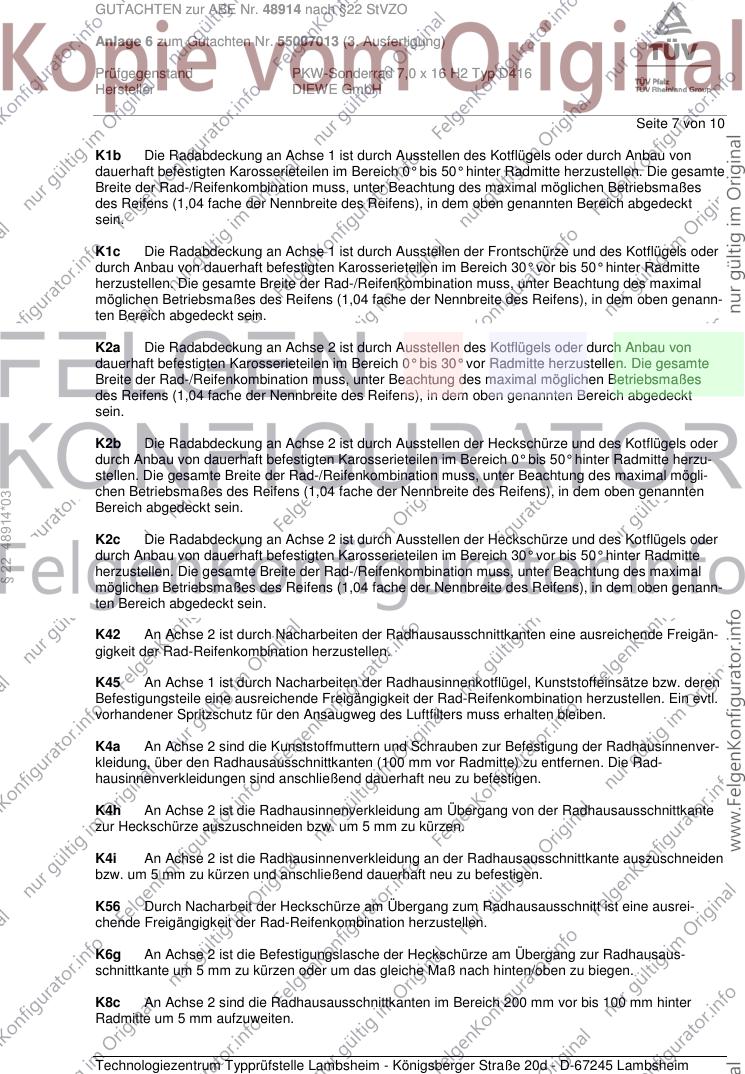

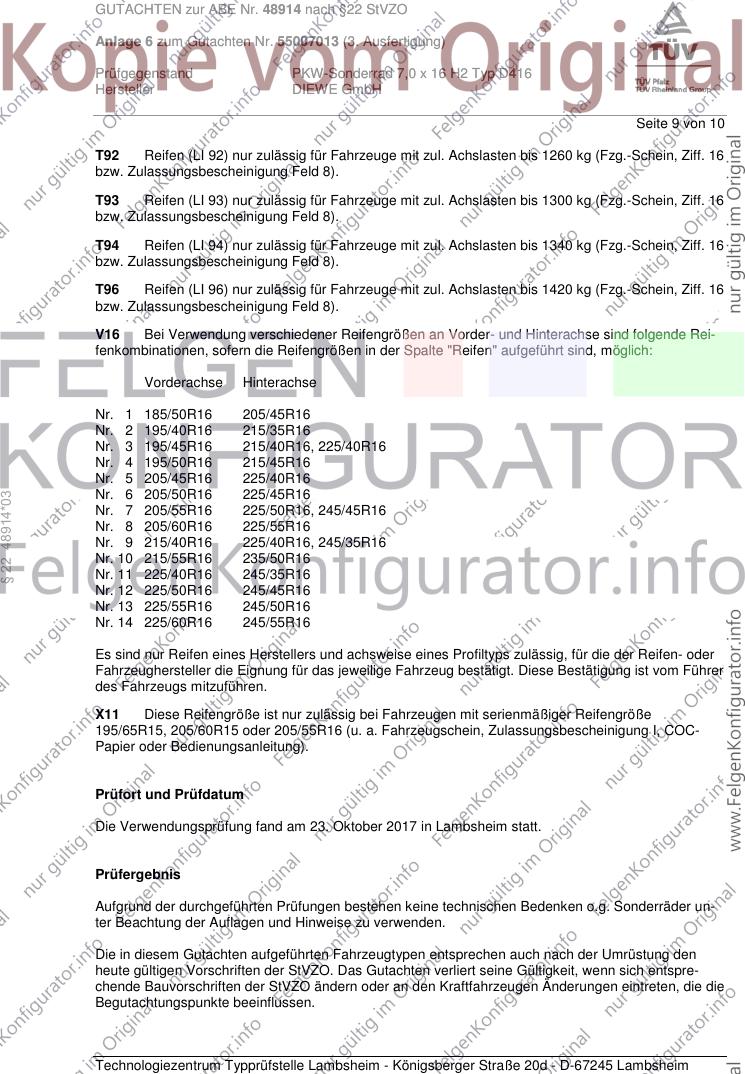

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48914 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55007013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 x 16 H2 Typ D416
Hersteller DIEWE GmbH
Seite 2 von 10
Verwendungsbereich
Hersteller Dacia
Fiat
Nissan
Opel
Renault
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 215/65R16 A12 A19 A58
SD/SR 63-92 225/60R16 A01 K1a K1b A99 KOV S05
e2*2001/116*0314*..; 63-92 235/60R16 A01 K1a K1b K2b
e2*2001/116*0323*..; 63-92 245/55R16 A01 K1c K2a K2b
e2*2007/46*0013*..;
e2*2007/46*0030*..
§ 22 48914*03
Dacia Duster 4WD 66-92 215/65R16 A12 A19 A56
SD/SR 66-92 225/60R16 A01 K1a K1b A99 KOV S05
e2*2001/116*0314*..; 66-92 235/60R16 A01 K1a K1b K2b
e2*2001/116*0323*..; 66-92 245/55R16 A01 K1c K2a K2b
e2*2007/46*0013*..;
e2*2007/46*0030*..
Fiat Talento 66-107 215/60R16 A12 A19 A58
FJL, FFL C A99 S07
e2*2007/46*0496*...; 66-107 215/65R16 T02
e2*2007/46*0497*.. 66-107 215/65R16
- geschl. Aufbau C
66-107 225/60R16 A01 K1a K2b T02
66-107 225/60R16 A01 K1a K2b
C
Nissan Almera Tino 78 205/55R16 A01 G46 A12 A19 A99
V10 78 205/55R16 X11 V16 S02
e9*98/14*0035*.. 78-100 205/50R16 R37
78-100 225/45R16 A01 K1b K2b
82-100 205/55R16
Nissan Juke 2WD 69-147 205/60R16 A13 A19 A58 A99
F15 69-147 205/65R16 A12 B16 V16 S03
e11*2007/46*0132*..; 69-147 215/60R16 A12
e3*2007/46*0162*.. 69-147 225/55R16 A12
- incl. Facelift 2014
Nissan Juke 4WD 140, 147 205/60R16 A13 A19 A56 A99
F15 140, 147 205/65R16 A12 B16 S03
e11*2007/46*0132*.. 140, 147 215/60R16 A12
- incl. Facelift 2014 140, 147 225/55R16 A12
Nissan Maxima QX 103-147 205/60R16 K45 A01 A12 A19
A33 103-147 215/55R16 K45 L02 A99 S02
e1*98/14*0136*.. 103-147 225/50R16 K45 K56 L02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48914 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55007013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 x 16 H2 Typ D416
Hersteller DIEWE GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan NV300 66-107 215/60R16 A12 A19 A58
4, J4 C A99 S07
e2*2007/46*0037*11-.. 66-107 215/65R16 T02
e2*98/14*0271*35-..; 66-107 215/65R16
- geschl. Aufbau C
66-107 225/60R16 A01 K1a K2b T02
66-107 225/60R16 A01 K1a K2b
C
Nissan Primera 80-103 205/60R16 A11 A19 A99 B03
P12 80-103 215/55R16 A12 Car Lim V16
e11*98/14*0183*.. 80-103 225/50R16 A12 S02
80-103 225/55R16 A01 A12 K45
Nissan Pulsar 81-140 205/55R16 A12 A19 A58
C13 A99 Flh S04
e9*2007/46*3086*..
Nissan Qashqai, /+2 76-110 215/65R16 A33 A19 A57 A99
J10 76-110 225/60R16 A12 B03 B16 S03
e11*2001/116*0295*. 76-110 235/60R16 A12
§ 22 48914*03
76-110 245/55R16 A01 A12 K2b
Nissan X-Trail 84-121 215/65R16 A12 A19 A99
T30 84-121 225/60R16 S03
e1*98/14*0166*.. 84-121 235/55R16 A01 LK6
84-121 235/60R16 A01 LK6
84-121 245/55R16 A01 K1b K2c LK6
Nissan X-Trail 104-127 215/65R16 A13 A19 A99 B03
T31 104-127 225/60R16 A12 S03
e1*2001/116*0432*.. 104-127 235/60R16 A01 A12 K42
- incl. MJ 2011 104-127 245/55R16 A01 A12 K2b K42
Opel Vivaro-B 66-107 215/60R16 A12 A19 A58
X83, F7 C A99 S07
e1*98/14*0170*30-..; 66-107 215/65R16 T02
e1*2007/46*0575*12-.. 66-107 215/65R16
- geschl. Aufbau C
(FIN: WOL..7...) 66-107 225/60R16 A01 K1a K2b T02
66-107 225/60R16 A01 K1a K2b
C
Renault Fluence 63-103 205/60R16 A91 A19 A99 Sth
Z 63-103 215/55R16 A12 S05
e2*2001/116*0373*..; 63-103 225/55R16 A01 A12 K2b K8f
e2*2007/46*0010*.. 63-103 235/50R16 A01 A12 K2b K6g K8k
- Limousine 63-103 245/50R16 A01 A12 K1a K2a K2b K6g K8k
Renault Laguna 81-110 205/55R16 A11 R37 T91 T94 A19 A99 B03
T 81-110 205/60R16 A11 R37 T91 T92 Car Flh L05
e2*2001/116*0363*..; 81-131 215/55R16 A11 T91 T93 V16 S06
e2*2007/46*0012*.. 81-131 215/60R16 A11 R09
81-131 225/50R16 A12 T92 T93
81-131 225/55R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48914 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55007013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 x 16 H2 Typ D416
Hersteller DIEWE GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Laguna Coupé 96,110 205/55R16 A11 R37 T91 A19 A99 B03
T 96,110 205/60R16 A11 R37 T91 Cpe L05 V16
e2*2001/116*0363*07-.. 96-131 215/55R16 A11 T91 S06
96-131 215/60R16 A11 R09
96-131 225/50R16 A12
96-131 225/55R16 A12
Renault Latitude 81-127 205/60R16 A33 R37 A19 A99 Lim
T 81-127 215/55R16 A91 S06
e2*2001/116*0363*.. 81-127 215/60R16 A12
81-127 225/55R16 A01 A12 K4h
Renault Megane (III) 78-103 205/55R16 A33 A19 A99 B03
Z 78-103 215/50R16 A12 Cbo V16 S05
e2*2001/116*0373*..; 78-103 215/55R16 A12
- Cabriolet 78-103 225/50R16 A01 A12 K2b K4i
Renault Megane (III) 63-103 205/55R16 A33 A19 A99 B03
Z 63-103 215/50R16 A12 Car V16 S05
e2*2001/116*0373*..; 63-103 215/55R16 A12
e2*2007/46*0010*.. 63-103 225/50R16 A01 A12 K6g
§ 22 48914*03
- Grandtour
Renault Megane (III) 63-103 205/55R16 A33 A19 A99 B03
Z 63-103 215/50R16 A12 Cpe Flh V16
e2*2001/116*0373*..; 63-103 215/55R16 A12 S05
e2*2007/46*0010*.. 63-103 225/50R16 A01 A12 K2b K6g
- Fließheck
- Coupé
Renault Megane (IV) 66-97 205/55R16 A31 A19 A58 A99
RFB 66-97 215/55R16 A01 A12 K8c Car Flh L05
e2*2007/46*0546*.. 66-97 225/50R16 A01 A12 K2b K8c V16 S05
Renault Scenic (III) 63-103 205/55R16 A13 T91 T92 T94 A19 A58 A60
JZ 63-103 205/60R16 A13 T92 T96 A99 B03 V16
e2*2001/116*0379*.., 63-103 215/55R16 A33 S05
e2*2007/46*0011*.. 63-103 225/50R16 A12 T92 T93
- Scenic / Gr. Scenic 63-103 225/55R16 A12
63-103 235/50R16 A01 A12 K2b K4a
Renault Trafic (III) 66-107 215/60R16 A12 A19 A58
JL, L C A99 S07
e2*98/14*0213*48-..; 66-107 215/65R16 T02
e2*2007/46*0014*21-.. 66-107 215/65R16
- geschl. Aufbau C
(FIN: ?????L...) 66-107 225/60R16 A01 K1a K2b T02
66-107 225/60R16 A01 K1a K2b
C
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48914 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55007013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 x 16 H2 Typ D416
Hersteller DIEWE GmbH
Seite 5 von 10
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
§ 22 48914*03
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48914 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55007013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 x 16 H2 Typ D416
Hersteller DIEWE GmbH
Seite 6 von 10
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
§ 22 48914*03
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B16 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 296
mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48914 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55007013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 x 16 H2 Typ D416
Hersteller DIEWE GmbH
Seite 7 von 10
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
§ 22 48914*03
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der Radhausinnenver-
kleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die Rad-
hausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48914 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55007013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 x 16 H2 Typ D416
Hersteller DIEWE GmbH
Seite 8 von 10
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
§ 22 48914*03
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48914 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55007013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 x 16 H2 Typ D416
Hersteller DIEWE GmbH
Seite 9 von 10
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
§ 22 48914*03
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Oktober 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48914 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55007013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 x 16 H2 Typ D416
Hersteller DIEWE GmbH
Seite 10 von 10
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Dezember 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Oktober 2017
Bohlander 00281817.DOC
RN/Boh
§ 22 48914*03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
