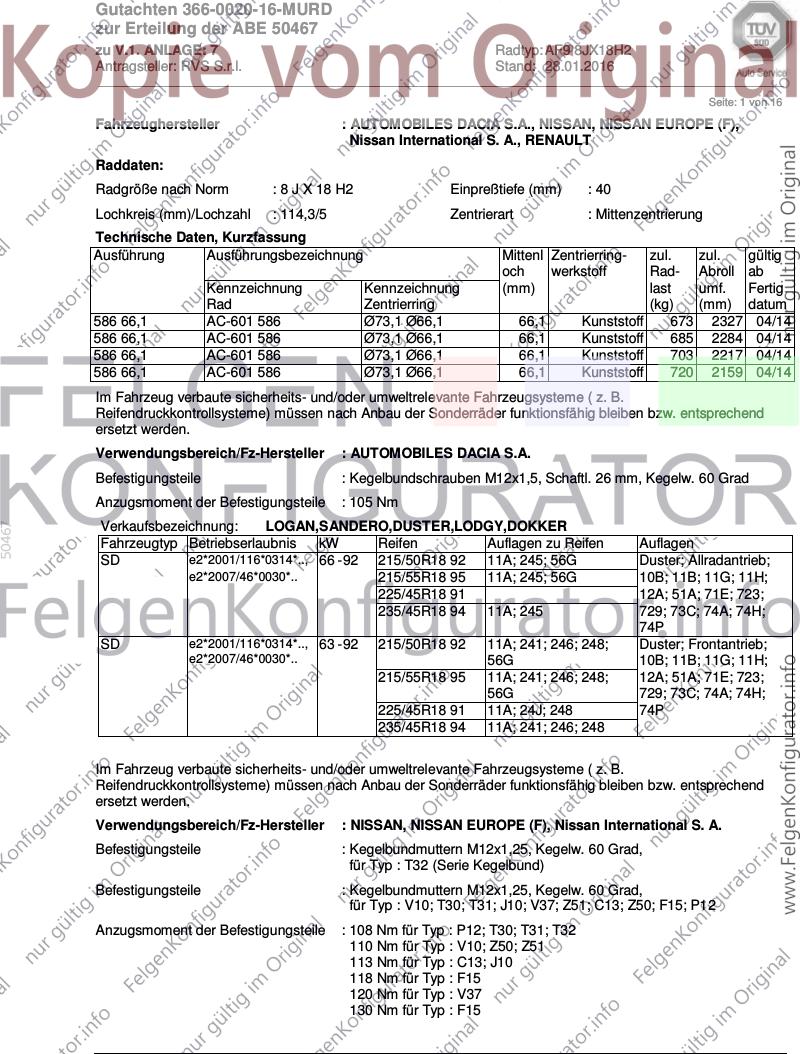

Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 1 von 16
Fahrzeughersteller : AUTOMOBILES DACIA S.A., NISSAN, NISSAN EUROPE (F),
Nissan International S. A., RENAULT
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
586 66,1 AC-601 586 Ø73,1 Ø66,1 66,1 Kunststoff 673 2327 04/14
586 66,1 AC-601 586 Ø73,1 Ø66,1 66,1 Kunststoff 685 2284 04/14
586 66,1 AC-601 586 Ø73,1 Ø66,1 66,1 Kunststoff 703 2217 04/14
586 66,1 AC-601 586 Ø73,1 Ø66,1 66,1 Kunststoff 720 2159 04/14
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : AUTOMOBILES DACIA S.A.
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 105 Nm
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
50467
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2001/116*0314*.., 66 - 92 215/50R18 92 11A; 245; 56G Duster; Allradantrieb;
e2*2007/46*0030*.. 215/55R18 95 11A; 245; 56G 10B; 11B; 11G; 11H;
225/45R18 91 12A; 51A; 71E; 723;
235/45R18 94 11A; 245 729; 73C; 74A; 74H;
74P
SD e2*2001/116*0314*.., 63 - 92 215/50R18 92 11A; 241; 246; 248; Duster; Frontantrieb;
e2*2007/46*0030*.. 56G 10B; 11B; 11G; 11H;
215/55R18 95 11A; 241; 246; 248; 12A; 51A; 71E; 723;
56G 729; 73C; 74A; 74H;
225/45R18 91 11A; 24J; 248 74P
235/45R18 94 11A; 241; 246; 248
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : NISSAN, NISSAN EUROPE (F), Nissan International S. A.
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : T32 (Serie Kegelbund)
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : V10; T30; T31; J10; V37; Z51; C13; Z50; F15; P12
Anzugsmoment der Befestigungsteile : 108 Nm für Typ : P12; T30; T31; T32
110 Nm für Typ : V10; Z50; Z51
113 Nm für Typ : C13; J10
118 Nm für Typ : F15
120 Nm für Typ : V37
130 Nm für Typ : F15

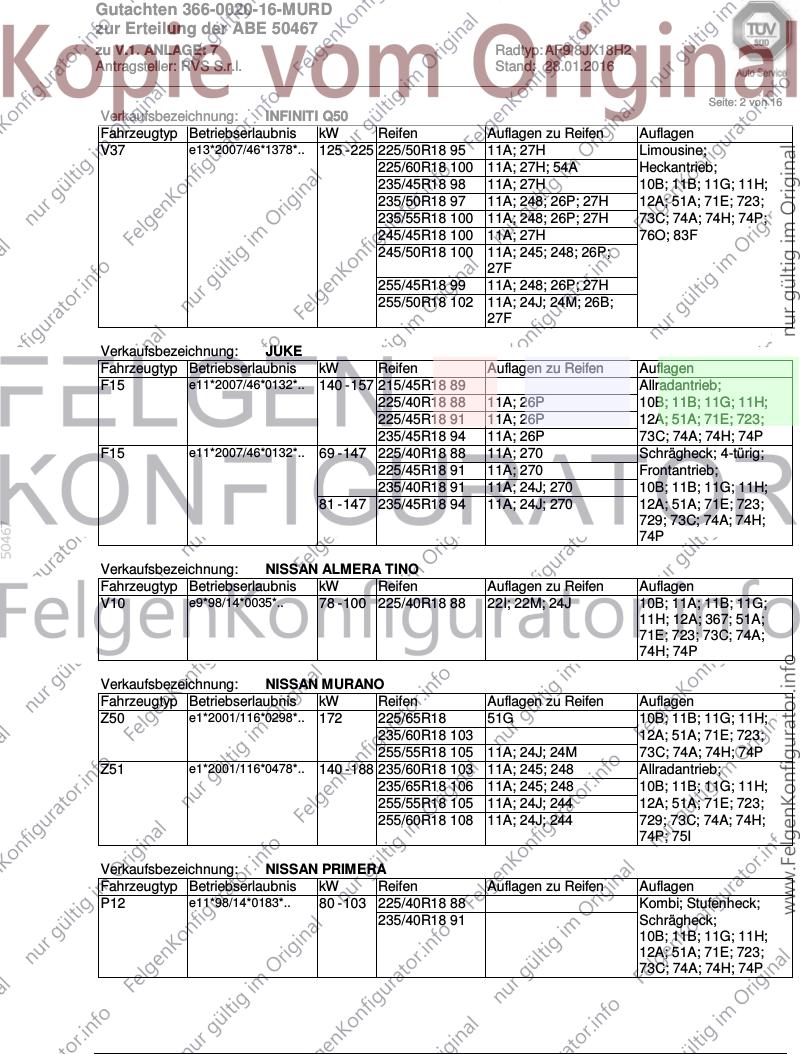

Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 2 von 16
Verkaufsbezeichnung: INFINITI Q50
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V37 e13*2007/46*1378*.. 125 - 225 225/50R18 95 11A; 27H Limousine;
225/60R18 100 11A; 27H; 54A Heckantrieb;
235/45R18 98 11A; 27H 10B; 11B; 11G; 11H;
235/50R18 97 11A; 248; 26P; 27H 12A; 51A; 71E; 723;
235/55R18 100 11A; 248; 26P; 27H 73C; 74A; 74H; 74P;
245/45R18 100 11A; 27H 76O; 83F
245/50R18 100 11A; 245; 248; 26P;
27F
255/45R18 99 11A; 248; 26P; 27H
255/50R18 102 11A; 24J; 24M; 26B;
27F
Verkaufsbezeichnung: JUKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F15 e11*2007/46*0132*.. 140 - 157 215/45R18 89 Allradantrieb;
225/40R18 88 11A; 26P 10B; 11B; 11G; 11H;
225/45R18 91 11A; 26P 12A; 51A; 71E; 723;
235/45R18 94 11A; 26P 73C; 74A; 74H; 74P
F15 e11*2007/46*0132*.. 69 - 147 225/40R18 88 11A; 270 Schrägheck; 4-türig;
225/45R18 91 11A; 270 Frontantrieb;
235/40R18 91 11A; 24J; 270 10B; 11B; 11G; 11H;
81 - 147 235/45R18 94 11A; 24J; 270 12A; 51A; 71E; 723;
729; 73C; 74A; 74H;
50467
74P
Verkaufsbezeichnung: NISSAN ALMERA TINO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V10 e9*98/14*0035*.. 78 - 100 225/40R18 88 22I; 22M; 24J 10B; 11A; 11B; 11G;
11H; 12A; 367; 51A;
71E; 723; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: NISSAN MURANO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z50 e1*2001/116*0298*.. 172 225/65R18 51G 10B; 11B; 11G; 11H;
235/60R18 103 12A; 51A; 71E; 723;
255/55R18 105 11A; 24J; 24M 73C; 74A; 74H; 74P
Z51 e1*2001/116*0478*.. 140 - 188 235/60R18 103 11A; 245; 248 Allradantrieb;
235/65R18 106 11A; 245; 248 10B; 11B; 11G; 11H;
255/55R18 105 11A; 24J; 244 12A; 51A; 71E; 723;
255/60R18 108 11A; 24J; 244 729; 73C; 74A; 74H;
74P; 75I
Verkaufsbezeichnung: NISSAN PRIMERA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P12 e11*98/14*0183*.. 80 - 103 225/40R18 88 Kombi; Stufenheck;
235/40R18 91 Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 74H; 74P
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 3 von 16
Verkaufsbezeichnung: NISSAN QASHQAI,QASHQAI + 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J10 e11*2001/116*0295*.. 76 - 110 235/45R18 94 Nissan Qashqai kurz;
235/50R18 97 11A; 24J; 24M Nissan Qashqai +2
245/45R18 96 (lang); Allradantrieb;
255/45R18 99 11A; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 74H; 74P
Verkaufsbezeichnung: NISSAN X-TRAIL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T30 e1*98/14*0166*.. 84 - 121 235/45R18 94 Allradantrieb;
235/50R18 97 11A; 22I; 24M 10B; 11B; 11G; 11H;
245/45R18 96 11A; 22I; 24M 12A; 51A; 71E; 723;
255/45R18 99 11A; 22I; 24M 73C; 74A; 74H; 74P
T31 e1*2001/116*0432*.. 104 - 127 235/45R18 94 Allradantrieb;
245/45R18 96 10B; 11B; 11G; 11H;
255/45R18 99 12A; 51A; 573; 71E;
110 - 127 225/55R18 51G 723; 73C; 74A; 74H;
74P
T32 e13*2007/46*1456*.. 96 225/60R18 100 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
50467
73C; 74A; 74H; 74P
Verkaufsbezeichnung: PULSAR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
C13 e9*2007/46*3086*.. 81 - 140 205/40R18 86 Frontantrieb;
215/40R18 85 10B; 11B; 11G; 11H;
215/45R18 89 12A; 51A; 71E; 723;
225/40R18 88 11A; 246; 26P 73C; 74A; 74H; 74P
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : Y
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : R; JZ; Z
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28,3 mm, Kegelw. 60 Grad,
für Typ : T
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : R
108 Nm für Typ : Y
130 Nm für Typ : JZ erhöhtes Anzugsmoment; Z erhöhtes
Anzugsmoment
155 Nm für Typ : T erhöhtes Anzugsmoment
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 4 von 16
Verkaufsbezeichnung: CLIO, CAPTUR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R e2*2001/116*0327*.. 147 205/40R18 86 11A; 24J; 24M; 26P; nur Clio 4 ab Mj.
27F 2012; Schrägheck; nur
215/35R18 84W 11A; 24J; 24M; 26P; Clio RS;
27F 10B; 11B; 11G; 11H;
215/40R18 85 11A; 24J; 24M; 26P; 12A; 51A; 71E; 723;
27F 73C; 74A; 74H; 74P
225/35R18 83W 11A; 24D; 241; 246;
26N; 26P; 27F
Verkaufsbezeichnung: KOLEOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Y e11*2001/116*0261*.. 110 - 127 225/55R18 98 11A; 24M Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 74H; 74P
Verkaufsbezeichnung: LAGUNA, LATITUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2001/116*0363*.. 81 - 131 225/40R18 92W 11A; 245 erhöhtes
Anzugsmoment
235/40R18 91W 11A; 245; 248; 5GG 155 Nm; Coupe;
81 - 175 225/40R18 92Y 11A; 245 Frontantrieb;
225/45R18 11A; 245; 51G Allradlenkung;
50467
235/40R18 95 11A; 245; 248 10B; 11B; 11G; 11H;
245/40R18 93 11A; 24J; 248; 54F 12A; 51A; 71E; 723;
73C; 74A; 74H; 74P;
740
T e2*2001/116*0363*.. 81 - 110 215/45R18 93 erhöhtes
Anzugsmoment
81 - 127 225/40R18 92 155 Nm; Latitude
225/45R18 95 (Stufenheck);
81 - 177 235/40R18 95W Frontantrieb;
235/45R18 94W 11A; 26P; 54F 10B; 11B; 11G; 11H;
245/40R18 93W 11A; 26P 12A; 51A; 71E; 723;
729; 73C; 74A; 74H;
74P; 740
T e2*2001/116*0363*.., 81 - 131 225/40R18 92W 5GM erhöhtes
Anzugsmoment
e2*2007/46*0012*.. 235/40R18 91W 11A; 24M; 5GG 155 Nm; Kombi;
81 - 150 245/40R18 93 11A; 21P; 24J; 24M; Schrägheck;
54F Frontantrieb; nicht
81 - 175 225/40R18 92Y 5GM Allradlenkung;
225/45R18 51G 10B; 11B; 11G; 11H;
235/40R18 95 11A; 24M 12A; 51A; 71E; 723;
245/40R18 93Y 11A; 21P; 24J; 24M; 73C; 74A; 74H; 74P;
54F 740
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 5 von 16
Verkaufsbezeichnung: MEGANE SCENIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JZ e2*2001/116*0379*.. 81 - 97 225/40R18 92 11A; 26P; 27B erhöhtes
Anzugsmoment
225/45R18 95 11A; 26P; 27B 130 Nm; Frontantrieb;
235/40R18 91W 11A; 248; 26P; 27B J-Cross; X-Mod;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
729; 73C; 74A; 74H;
74P; 740
JZ e2*2001/116*0379*.., 63 - 118 225/40R18 92 11A; 21P; 22B; 248 erhöhtes
Anzugsmoment
e2*2007/46*0011*.. 225/45R18 95 11A; 21P; 22B; 248 130 Nm; Scenic; Grand
235/40R18 91W 11A; 21P; 22B; 248 Scenic; kurzer
Radstand; langer
Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
729; 73C; 74A; 74H;
74P; 740
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.. 63 - 103 215/40R18 89 erhöhtes
Anzugsmoment
50467
63 - 132 225/40R18 88W 11A; 24M 130 Nm; Coupe; 2-
235/40R18 91 11A; 24M türig; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 74H; 74P;
740
Z e2*2001/116*0373*.., 63 - 162 215/40R18 89 11A; 22M erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 225/40R18 88W 11A; 22H; 22L; 248 130 Nm; Kombi;
235/40R18 91 11A; 21P; 22H; 22L; Frontantrieb;
248 10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 74H; 74P;
740
Z e2*2001/116*0373*.., 63 - 103 215/40R18 89 erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 63 - 132 225/40R18 88W 11A; 24M 130 Nm; Schrägheck; 4-
235/40R18 91 11A; 24M türig; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
73C; 74A; 74H; 74P;
740
Z e2*2001/116*0373*.. 78 - 132 215/40R18 89W erhöhtes
Anzugsmoment
225/40R18 92 130 Nm; Cabrio;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 723;
729; 73C; 74A; 74H;
74P; 740
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 6 von 16
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.., 63 - 103 215/45R18 89 erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 225/40R18 88W 11A; 248 130 Nm; Fluence
225/45R18 91 11A; 248 (Stufenheck); 4-türig;
235/40R18 91 11A; 22H; 248 Frontantrieb;
245/35R18 88W 11A; 22H; 248 10B; 11B; 11G; 11H;
245/40R18 93 11A; 22H; 248 12A; 51A; 71E; 723;
73C; 74A; 74H; 74P;
740
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
50467
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 7 von 16
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
50467
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 8 von 16
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
50467
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 9 von 16
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
71E) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte angebracht
werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
50467
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 10 von 16
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
83F) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser
335x32mm an der Vorderachse nicht zulässig.
50467
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 11 von 16
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: V37
Genehm.Nr.: e13*2007/46*1378*..
Handelsbez.: INFINITI Q50
Variante(n): Heckantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 310 VA
26P x = 370 y = 260 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 310 14 VA
26N x = 400 y = 310 8 VA
50467
27F x = 300 y = 340 30 HA
27H x = 300 y = 340 8 HA
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 12 von 16
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: F15
Genehm.Nr.: e11*2007/46*0132*..
Handelsbez.: JUKE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 400 VA
26P x = 250 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 400 20 VA
26N x = 300 y = 400 8 VA
27F x = 300 y = 400 20 HA
27H x = 300 y = 400 8 HA
50467
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 13 von 16
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: C13
Genehm.Nr.: e9*2007/46*3086*..
Handelsbez.: PULSAR
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 380 VA
26P x = 250 y = 330 VA
27B x = 300 y = 320 HA
27I x = 250 y = 270 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 380 8 VA
26N x = 300 y = 380 8 VA
27F x = 300 y = 320 8 HA
50467
27H x = 300 y = 320 8 HA
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 14 von 16
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: JZ
Genehm.Nr.: e2*2001/116*0379*..
Handelsbez.: MEGANE SCENIC
Variante(n): J-Cross, X-Mod
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 300 y = 335 VA
26B x = 350 y = 385 VA
27I x = 350 y = 325 HA
27B x = 400 y = 375 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 385 10 VA
27H x = 400 y = 375 10 HA
27F x = 400 y = 375 10 HA
50467
26N x = 350 y = 385 10 VA
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 15 von 16
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: R
Genehm.Nr.: e2*2001/116*0327*..
Handelsbez.: CLIO, CAPTUR
Variante(n): Frontantrieb, nur Clio RS, nur Clio 4 ab Mj. 2012, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 375 y = 310 VA
26P x = 325 y = 260 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 375 y = 310 20 VA
26N x = 375 y = 310 8 VA
27F x = 265 y = 230 25 HA
27H x = 265 y = 230 8 HA
50467
Gutachten 366-0020-16-MURD
zur Erteilung der ABE 50467
zu V.1. ANLAGE: 7 Radtyp: AF9 8JX18H2
Antragsteller: RVS S.r.l. Stand: 28.01.2016
__________________________________________________________________________________________________________________
Seite: 16 von 16
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: T
Genehm.Nr.: e2*2001/116*0363*..
Handelsbez.: LAGUNA, LATITUDE
Variante(n): Frontantrieb, Latitude (Stufenheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 360 VA
26P x = 310 y = 310 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 360 y = 360 13 VA
26N x = 360 y = 360 8 VA
27F x = 375 y = 360 22 HA
27H x = 375 y = 360 8 HA
50467
