Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 51361
Gerät: Sonderräder für Pkw
8 J x 18 H2
Typ: OA8080
§ 22 51361
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 51361
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51361
Die ABE-Nr. 51361 erstreckt sich auf die Räder 8 J x 18 H2, Typ OA8080, in den
Ausführungen wie im Gutachten Nr. 366-0035-17-WIRD vom 22.02.2017 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1 - 23
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
§ 22 51361
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV AUSTRIA AUTOMOTIVE GMBH, vom 22.02.2017 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 13.03.2017
Im Auftrag
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 1 von 22
Fahrzeughersteller : AUTOMOBILES DACIA S.A., NISSAN, NISSAN EUROPE (F),
Nissan International S. A., RENAULT
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 34
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
1143534661/F OA8080/F PCD114,3 Ø66.1-N-Ø76 66,1 Kunststoff 730 2300 11/16
1143534661/F OA8080/F PCD114,3 Ø66.1-N-Ø76 66,1 Kunststoff 730 2370 11/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUTOMOBILES DACIA S.A.
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK60; Kit: N18
Anzugsmoment der Befestigungsteile : 105 Nm
§ 22 51361
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2001/116*0314*.., 63 - 92 215/50R18 92 11A; 22H; 22M; 24C; Duster; Frontantrieb;
e2*2007/46*0030*.. 24M; 56G 10B; 11B; 11G; 11H;
215/55R18 95 11A; 22H; 22M; 24C; 12A; 51A; 71C; 71K;
24M; 56G 721; 725; 729; 73C;
225/50R18 95 11A; 22H; 22M; 24C; 74A; 74P
244; 247
235/45R18 94 11A; 22H; 22M; 24C;
24M
245/45R18 96 11A; 22H; 22M; 24C;
244; 247
255/45R18 99 11A; 22F; 22L; 24C;
24D
SD e2*2001/116*0314*.., 66 - 92 215/50R18 92 11A; 22I; 22M; 24J; Duster; Allradantrieb;
e2*2007/46*0030*.. 248; 56G 10B; 11B; 11G; 11H;
215/55R18 95 11A; 22I; 22M; 24J; 12A; 51A; 71C; 71K;
248; 56G 721; 725; 729; 73C;
225/50R18 95 11A; 22H; 22I; 22M; 74A; 74P
24J; 24M
235/45R18 94 11A; 22I; 22M; 24J; 248
245/45R18 96 11A; 22H; 22I; 22M;
24J; 24M
255/45R18 99 11A; 22B; 22H; 22L;
24C; 24M
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 2 von 22
Verwendungsbereich/Fz-Hersteller : NISSAN, NISSAN EUROPE (F), Nissan International S. A.
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : T32 (Serie Kegelbund)
Zubehör : Nabenkappe: MAK60; Kit: N8
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : T30; J10; V37; Z50; A33; T31; F15; P12; Z51; V10; S14; C13
Zubehör : Nabenkappe: MAK60; Kit: N8
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : J11; (Produktion UNITED KINGDOM)
Zubehör : Nabenkappe: MAK60; Kit: N18
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : S14
108 Nm für Typ : P12; T30; T31; T32
110 Nm für Typ : A33; V10; Z50; Z51
113 Nm für Typ : C13; J10; J11
130 Nm für Typ : F15
140 Nm für Typ : V37 erhöhtes Anzugsmoment
Verkaufsbezeichnung: INFINITI Q50, Q60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V37 e13*2007/46*1378*.. 125 - 225 225/50R18 95 11A; 245; 248; 26P; erhöhtes
27F Anzugsmoment
140 Nm; INFINITI Q60;
§ 22 51361
225/60R18 100 11A; 245; 248; 26P; INFINITI Q50;
27F; 54A Limousine;
235/45R18 98 11A; 248; 26P; 27H Allradantrieb;
235/50R18 97 11A; 24J; 24M; 26P; Heckantrieb;
27F 10B; 11B; 11G; 11H;
235/55R18 100 11A; 24J; 24M; 26P; 12A; 51A; 71C; 71K;
27F 721; 725; 73C; 74A;
245/45R18 100 11A; 245; 248; 26P; 74P; 740; 76O
27F
245/50R18 100 11A; 24J; 244; 247;
26B; 26N; 27F
255/45R18 99 11A; 24J; 24M; 26P;
27F
255/50R18 102 11A; 241; 244; 246;
247; 26B; 26N; 27F
Verkaufsbezeichnung: JUKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F15 e11*2007/46*0132*.. 140 - 157 215/45R18 89 11A; 26P Allradantrieb;
225/40R18 88 11A; 24J; 248; 26B 10B; 11B; 11G; 11H;
225/45R18 91 11A; 24J; 248; 26B 12A; 51A; 71C; 71K;
235/40R18 91 11A; 24J; 248; 26B 721; 725; 73C; 74A;
235/45R18 94 11A; 24J; 248; 26B 74P
245/40R18 93 11A; 24J; 248; 26B;
26N; 27H
245/45R18 96 11A; 24J; 248; 26B;
26N; 27H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 3 von 22
Verkaufsbezeichnung: NISSAN ALMERA TINO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V10 e9*98/14*0035*.. 78 - 100 225/40R18 88 11A; 22B; 22L; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: NISSAN MAXIMA QX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A33 e1*98/14*0136*.. 103 - 147 225/40R18 88W 11A; 22L 10B; 11B; 11G; 11H;
225/45R18 95 11A; 22L; 367 12A; 51A; 71C; 71K;
235/40R18 91 11A; 22L; 24J; 367 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: NISSAN MURANO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z50 e1*2001/116*0298*.. 172 225/65R18 103 11A; 24J; 24M 10B; 11B; 11G; 11H;
235/60R18 103 11A; 24J; 24M 12A; 51A; 71C; 71K;
255/55R18 105 11A; 24C; 24D 721; 725; 73C; 74A;
285/50R18 109 11A; 24C; 24D 74P
Z51 e1*2001/116*0478*.. 140 - 188 235/60R18 103 11A; 24J; 244 Allradantrieb;
235/65R18 106 11A; 24J; 244 10B; 11B; 11G; 11H;
255/55R18 105 11A; 241; 244; 246; 12A; 51A; 71C; 71K;
247 721; 725; 729; 73C;
§ 22 51361
255/60R18 108 11A; 241; 244; 246; 74A; 74P
247
265/60R18 110 11A; 21P; 24C; 244;
247
Verkaufsbezeichnung: NISSAN PRIMERA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P12 e11*98/14*0183*.. 80 - 103 225/40R18 88 Kombi; Stufenheck;
235/40R18 91 11A; 24J; 24M Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: Nissan Qashqai
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J11 e11*2007/46*0963*.. 81 - 120 235/45R18 94 11A; 248 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76O
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 4 von 22
Verkaufsbezeichnung: NISSAN QASHQAI,QASHQAI + 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J10 e11*2001/116*0295*.. 76 - 110 235/45R18 94 11A; 24J; 24M Nissan Qashqai kurz;
235/50R18 97 11A; 22I; 24J; 24M Nissan Qashqai +2
245/45R18 96 11A; 22I; 24J; 24M (lang); Allradantrieb;
255/45R18 99 11A; 22I; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: NISSAN X-TRAIL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T30 e1*98/14*0166*.. 84 - 121 235/45R18 94 Allradantrieb;
235/50R18 97 10B; 11B; 11G; 11H;
245/45R18 96 11A; 24K 12A; 51A; 71C; 71K;
255/45R18 103 11A; 21M; 24K 721; 725; 73C; 74A;
74P
T30 e1*98/14*0166*.. 84 - 121 235/45R18 94 11A; 22I; 24J; 24M Allradantrieb;
235/50R18 97 11A; 22B; 24D; 24J 10B; 11B; 11G; 11H;
245/45R18 96 11A; 22B; 24D; 24J 12A; 51A; 71C; 71K;
255/45R18 99 11A; 22B; 24D; 24J 721; 725; 73C; 74A;
74P
T31 e1*2001/116*0432*.. 104 - 127 235/45R18 94 Allradantrieb;
§ 22 51361
235/50R18 97 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
245/45R18 96 11A; 22I; 24J; 24M 12A; 51A; 573; 71C;
255/45R18 99 11A; 22I; 24J; 24M 71K; 721; 725; 73C;
110 - 127 225/55R18 11A; 22I; 24J; 24M; 74A; 74P
51G
T32 e13*2007/46*1456*.. 96 - 120 225/60R18 100 11A; 24J; 248; 27I Allradantrieb;
235/55R18 100 11A; 24J; 24M; 27I Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: NISSAN 200SX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S14 e1*93/81*0012*.. 147 225/40R18-88 11A; 22B 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: PULSAR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
C13 e9*2007/46*3086*.. 81 - 140 205/40R18 86 11A; 246; 26P Frontantrieb;
215/40R18 85 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
215/45R18 89 11A; 24J; 248; 26P 12A; 51A; 71C; 71K;
225/40R18 88 11A; 24J; 248; 26B 721; 725; 73C; 74A;
74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 5 von 22

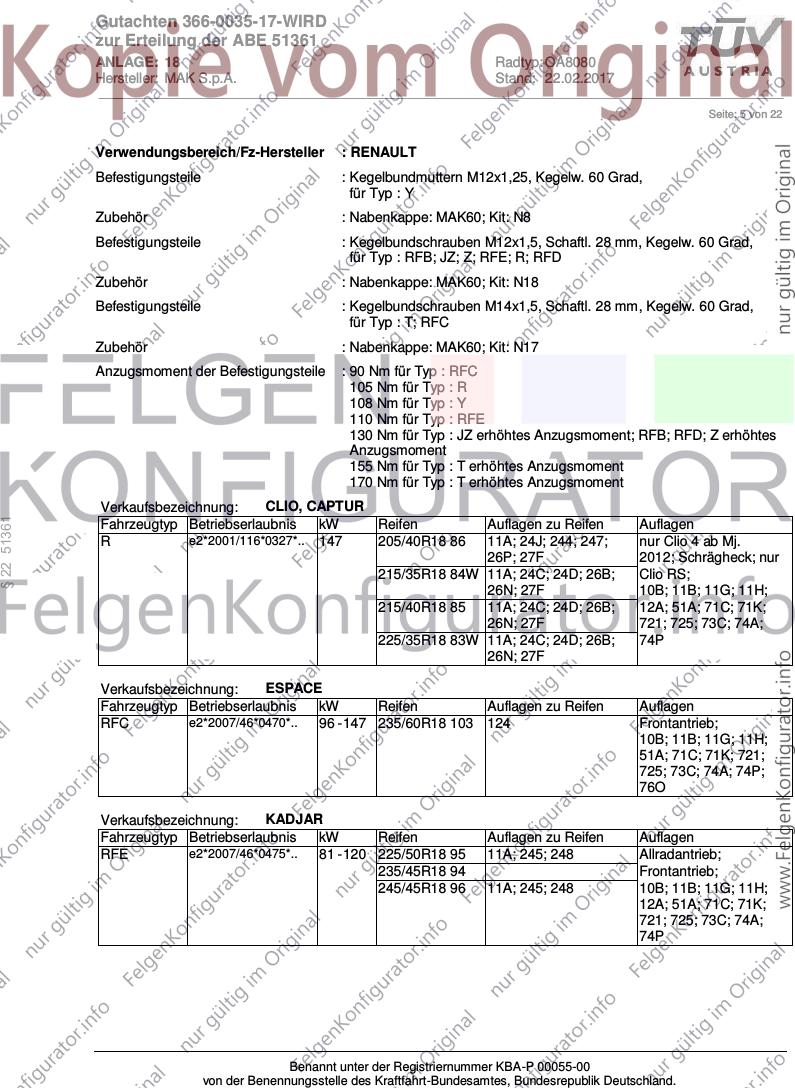

Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : Y
Zubehör : Nabenkappe: MAK60; Kit: N8
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : RFB; JZ; Z; RFE; R; RFD
Zubehör : Nabenkappe: MAK60; Kit: N18
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : T; RFC
Zubehör : Nabenkappe: MAK60; Kit: N17
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : RFC
105 Nm für Typ : R
108 Nm für Typ : Y
110 Nm für Typ : RFE
130 Nm für Typ : JZ erhöhtes Anzugsmoment; RFB; RFD; Z erhöhtes
Anzugsmoment
155 Nm für Typ : T erhöhtes Anzugsmoment
170 Nm für Typ : T erhöhtes Anzugsmoment
Verkaufsbezeichnung: CLIO, CAPTUR
§ 22 51361
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R e2*2001/116*0327*.. 147 205/40R18 86 11A; 24J; 244; 247; nur Clio 4 ab Mj.
26P; 27F 2012; Schrägheck; nur
215/35R18 84W 11A; 24C; 24D; 26B; Clio RS;
26N; 27F 10B; 11B; 11G; 11H;
215/40R18 85 11A; 24C; 24D; 26B; 12A; 51A; 71C; 71K;
26N; 27F 721; 725; 73C; 74A;
225/35R18 83W 11A; 24C; 24D; 26B; 74P
26N; 27F
Verkaufsbezeichnung: ESPACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RFC e2*2007/46*0470*.. 96 - 147 235/60R18 103 124 Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76O
Verkaufsbezeichnung: KADJAR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RFE e2*2007/46*0475*.. 81 - 120 225/50R18 95 11A; 245; 248 Allradantrieb;
235/45R18 94 Frontantrieb;
245/45R18 96 11A; 245; 248 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 6 von 22

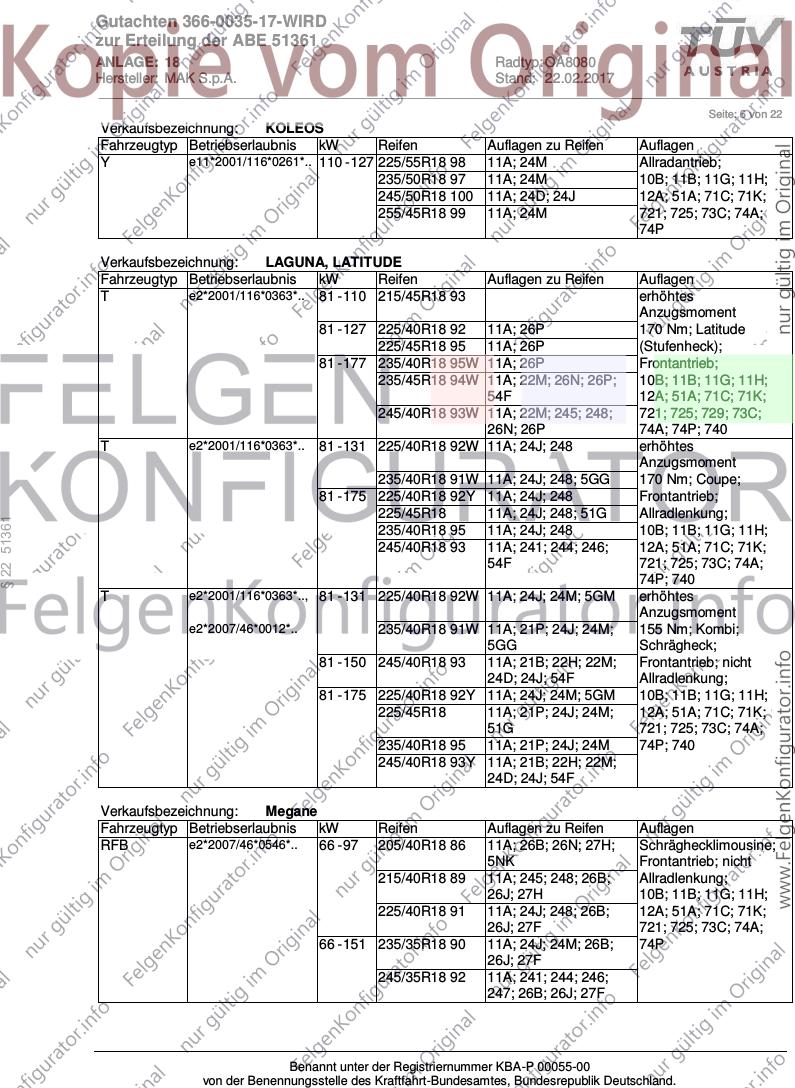

Verkaufsbezeichnung: KOLEOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Y e11*2001/116*0261*.. 110 - 127 225/55R18 98 11A; 24M Allradantrieb;
235/50R18 97 11A; 24M 10B; 11B; 11G; 11H;
245/50R18 100 11A; 24D; 24J 12A; 51A; 71C; 71K;
255/45R18 99 11A; 24M 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: LAGUNA, LATITUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2001/116*0363*.. 81 - 110 215/45R18 93 erhöhtes
Anzugsmoment
81 - 127 225/40R18 92 11A; 26P 170 Nm; Latitude
225/45R18 95 11A; 26P (Stufenheck);
81 - 177 235/40R18 95W 11A; 26P Frontantrieb;
235/45R18 94W 11A; 22M; 26N; 26P; 10B; 11B; 11G; 11H;
54F 12A; 51A; 71C; 71K;
245/40R18 93W 11A; 22M; 245; 248; 721; 725; 729; 73C;
26N; 26P 74A; 74P; 740
T e2*2001/116*0363*.. 81 - 131 225/40R18 92W 11A; 24J; 248 erhöhtes
Anzugsmoment
235/40R18 91W 11A; 24J; 248; 5GG 170 Nm; Coupe;
81 - 175 225/40R18 92Y 11A; 24J; 248 Frontantrieb;
225/45R18 11A; 24J; 248; 51G Allradlenkung;
§ 22 51361
235/40R18 95 11A; 24J; 248 10B; 11B; 11G; 11H;
245/40R18 93 11A; 241; 244; 246; 12A; 51A; 71C; 71K;
54F 721; 725; 73C; 74A;
74P; 740
T e2*2001/116*0363*.., 81 - 131 225/40R18 92W 11A; 24J; 24M; 5GM erhöhtes
Anzugsmoment
e2*2007/46*0012*.. 235/40R18 91W 11A; 21P; 24J; 24M; 155 Nm; Kombi;
5GG Schrägheck;
81 - 150 245/40R18 93 11A; 21B; 22H; 22M; Frontantrieb; nicht
24D; 24J; 54F Allradlenkung;
81 - 175 225/40R18 92Y 11A; 24J; 24M; 5GM 10B; 11B; 11G; 11H;
225/45R18 11A; 21P; 24J; 24M; 12A; 51A; 71C; 71K;
51G 721; 725; 73C; 74A;
235/40R18 95 11A; 21P; 24J; 24M 74P; 740
245/40R18 93Y 11A; 21B; 22H; 22M;
24D; 24J; 54F
Verkaufsbezeichnung: Megane
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RFB e2*2007/46*0546*.. 66 - 97 205/40R18 86 11A; 26B; 26N; 27H; Schräghecklimousine;
5NK Frontantrieb; nicht
215/40R18 89 11A; 245; 248; 26B; Allradlenkung;
26J; 27H 10B; 11B; 11G; 11H;
225/40R18 91 11A; 24J; 248; 26B; 12A; 51A; 71C; 71K;
26J; 27F 721; 725; 73C; 74A;
66 - 151 235/35R18 90 11A; 24J; 24M; 26B; 74P
26J; 27F
245/35R18 92 11A; 241; 244; 246;
247; 26B; 26J; 27F
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 7 von 22

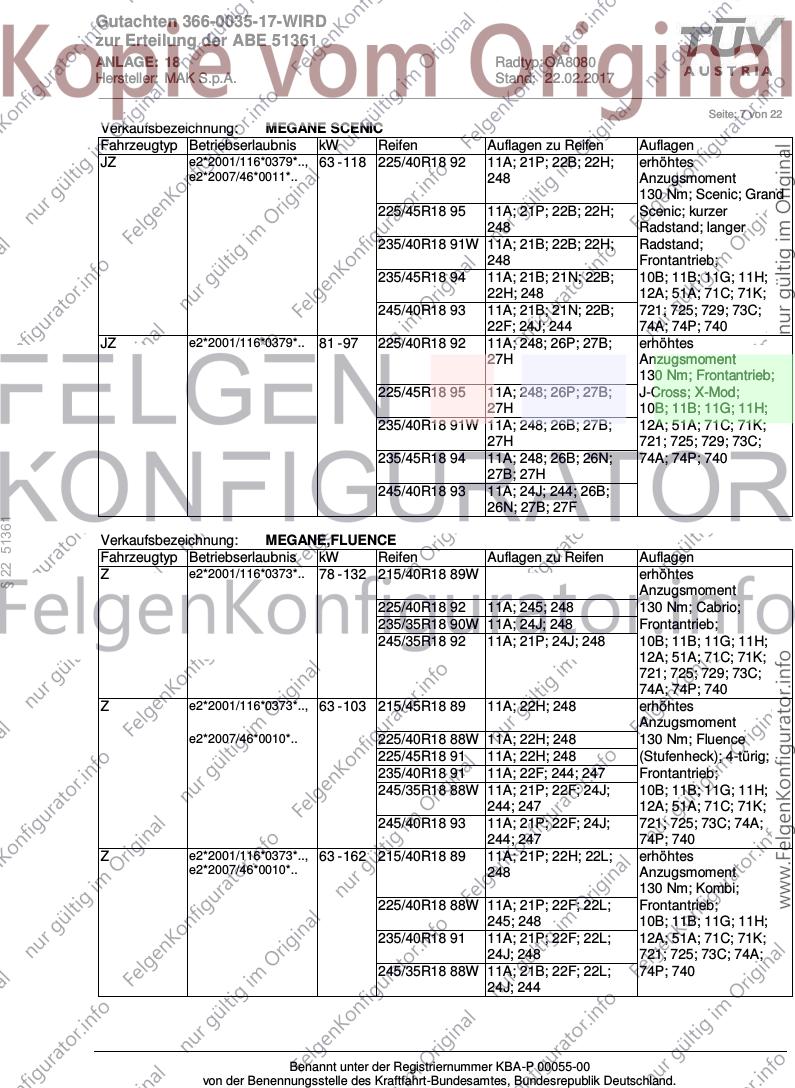

Verkaufsbezeichnung: MEGANE SCENIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JZ e2*2001/116*0379*.., 63 - 118 225/40R18 92 11A; 21P; 22B; 22H; erhöhtes
e2*2007/46*0011*.. 248 Anzugsmoment
130 Nm; Scenic; Grand
225/45R18 95 11A; 21P; 22B; 22H; Scenic; kurzer
248 Radstand; langer
235/40R18 91W 11A; 21B; 22B; 22H; Radstand;
248 Frontantrieb;
235/45R18 94 11A; 21B; 21N; 22B; 10B; 11B; 11G; 11H;
22H; 248 12A; 51A; 71C; 71K;
245/40R18 93 11A; 21B; 21N; 22B; 721; 725; 729; 73C;
22F; 24J; 244 74A; 74P; 740
JZ e2*2001/116*0379*.. 81 - 97 225/40R18 92 11A; 248; 26P; 27B; erhöhtes
27H Anzugsmoment
130 Nm; Frontantrieb;
225/45R18 95 11A; 248; 26P; 27B; J-Cross; X-Mod;
27H 10B; 11B; 11G; 11H;
235/40R18 91W 11A; 248; 26B; 27B; 12A; 51A; 71C; 71K;
27H 721; 725; 729; 73C;
235/45R18 94 11A; 248; 26B; 26N; 74A; 74P; 740
27B; 27H
245/40R18 93 11A; 24J; 244; 26B;
26N; 27B; 27F
§ 22 51361
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.. 78 - 132 215/40R18 89W erhöhtes
Anzugsmoment
225/40R18 92 11A; 245; 248 130 Nm; Cabrio;
235/35R18 90W 11A; 24J; 248 Frontantrieb;
245/35R18 92 11A; 21P; 24J; 248 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 740
Z e2*2001/116*0373*.., 63 - 103 215/45R18 89 11A; 22H; 248 erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 225/40R18 88W 11A; 22H; 248 130 Nm; Fluence
225/45R18 91 11A; 22H; 248 (Stufenheck); 4-türig;
235/40R18 91 11A; 22F; 244; 247 Frontantrieb;
245/35R18 88W 11A; 21P; 22F; 24J; 10B; 11B; 11G; 11H;
244; 247 12A; 51A; 71C; 71K;
245/40R18 93 11A; 21P; 22F; 24J; 721; 725; 73C; 74A;
244; 247 74P; 740
Z e2*2001/116*0373*.., 63 - 162 215/40R18 89 11A; 21P; 22H; 22L; erhöhtes
e2*2007/46*0010*.. 248 Anzugsmoment
130 Nm; Kombi;
225/40R18 88W 11A; 21P; 22F; 22L; Frontantrieb;
245; 248 10B; 11B; 11G; 11H;
235/40R18 91 11A; 21P; 22F; 22L; 12A; 51A; 71C; 71K;
24J; 248 721; 725; 73C; 74A;
245/35R18 88W 11A; 21B; 22F; 22L; 74P; 740
24J; 244
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 8 von 22

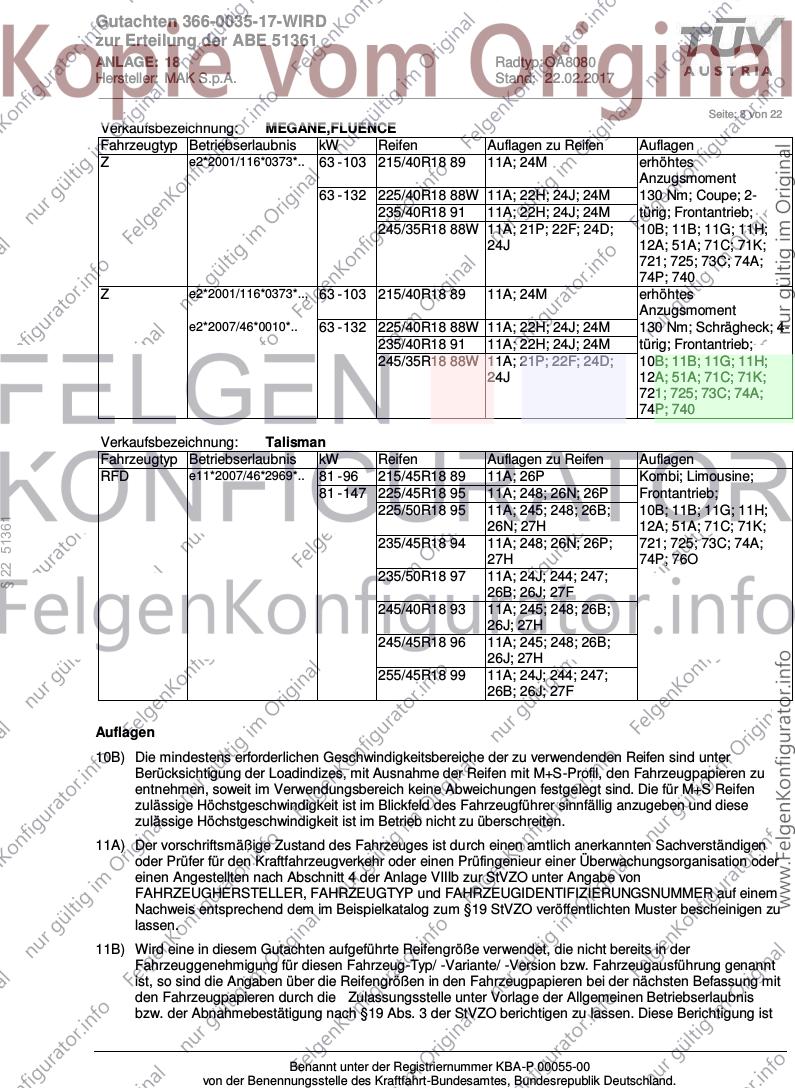

Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.. 63 - 103 215/40R18 89 11A; 24M erhöhtes
Anzugsmoment
63 - 132 225/40R18 88W 11A; 22H; 24J; 24M 130 Nm; Coupe; 2-
235/40R18 91 11A; 22H; 24J; 24M türig; Frontantrieb;
245/35R18 88W 11A; 21P; 22F; 24D; 10B; 11B; 11G; 11H;
24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Z e2*2001/116*0373*.., 63 - 103 215/40R18 89 11A; 24M erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 63 - 132 225/40R18 88W 11A; 22H; 24J; 24M 130 Nm; Schrägheck; 4-
235/40R18 91 11A; 22H; 24J; 24M türig; Frontantrieb;
245/35R18 88W 11A; 21P; 22F; 24D; 10B; 11B; 11G; 11H;
24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: Talisman
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RFD e11*2007/46*2969*.. 81 - 96 215/45R18 89 11A; 26P Kombi; Limousine;
81 - 147 225/45R18 95 11A; 248; 26N; 26P Frontantrieb;
225/50R18 95 11A; 245; 248; 26B; 10B; 11B; 11G; 11H;
§ 22 51361
26N; 27H 12A; 51A; 71C; 71K;
235/45R18 94 11A; 248; 26N; 26P; 721; 725; 73C; 74A;
27H 74P; 76O
235/50R18 97 11A; 24J; 244; 247;
26B; 26J; 27F
245/40R18 93 11A; 245; 248; 26B;
26J; 27H
245/45R18 96 11A; 245; 248; 26B;
26J; 27H
255/45R18 99 11A; 24J; 244; 247;
26B; 26J; 27F
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 9 von 22

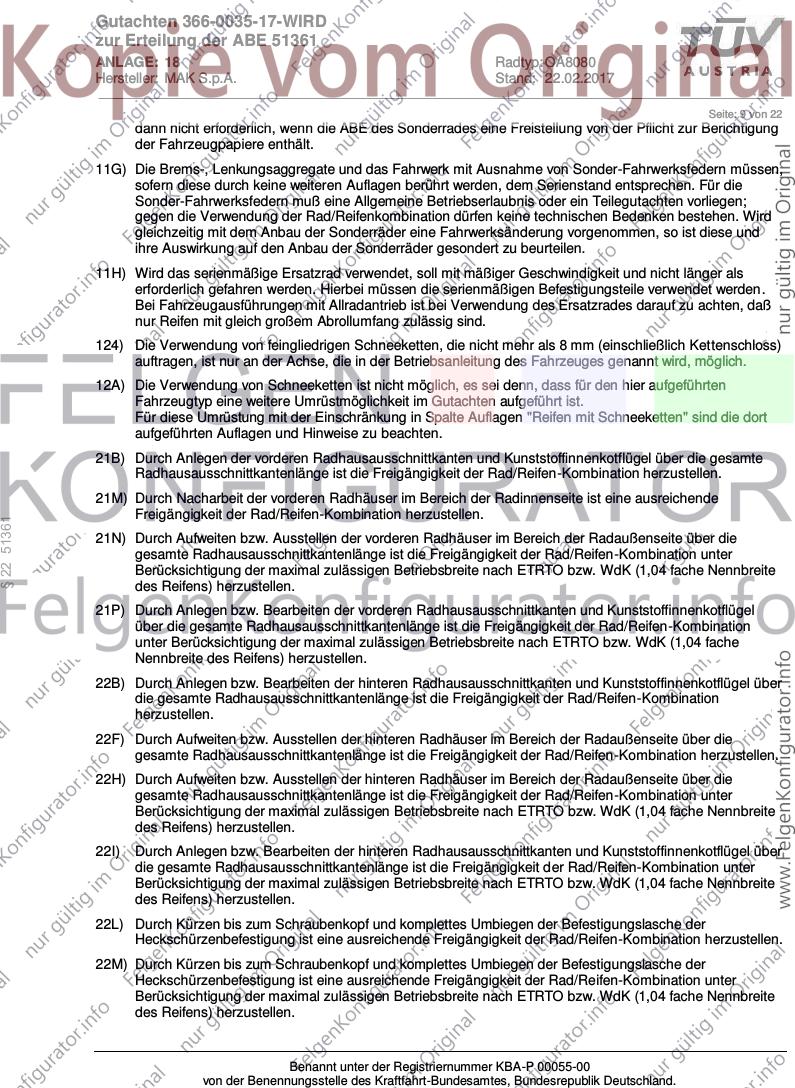

dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21M) Durch Nacharbeit der vorderen Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
§ 22 51361
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 10 von 22

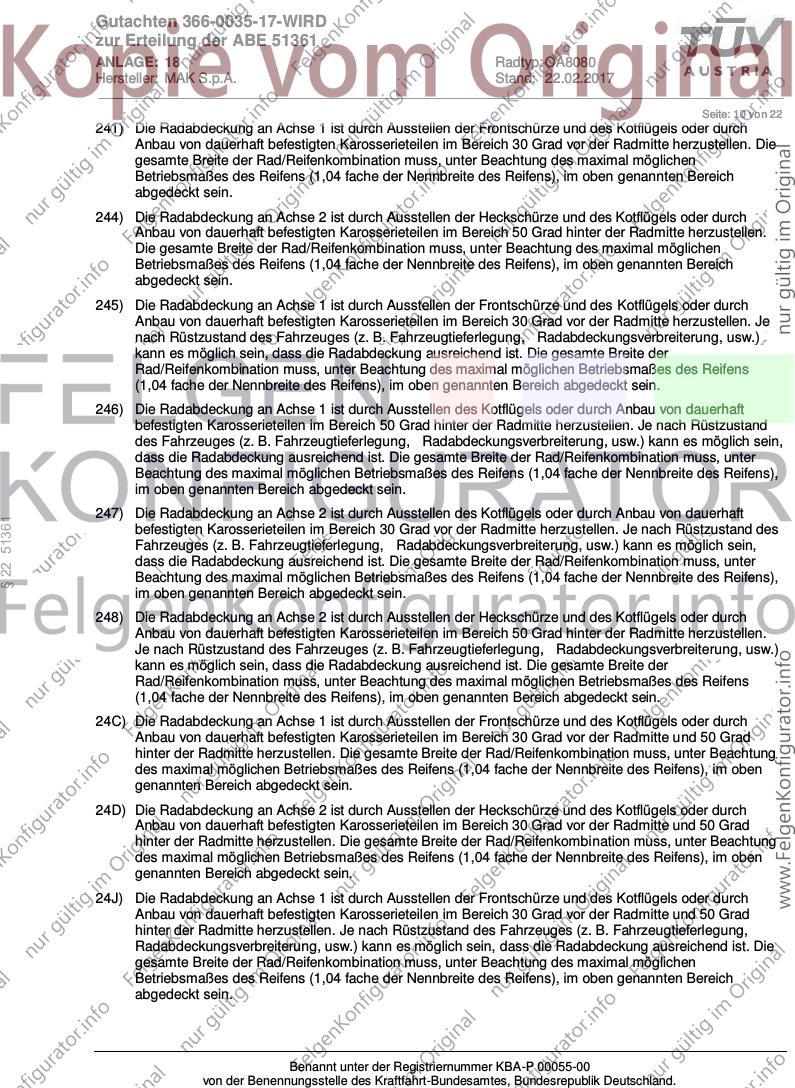

241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
§ 22 51361
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 11 von 22

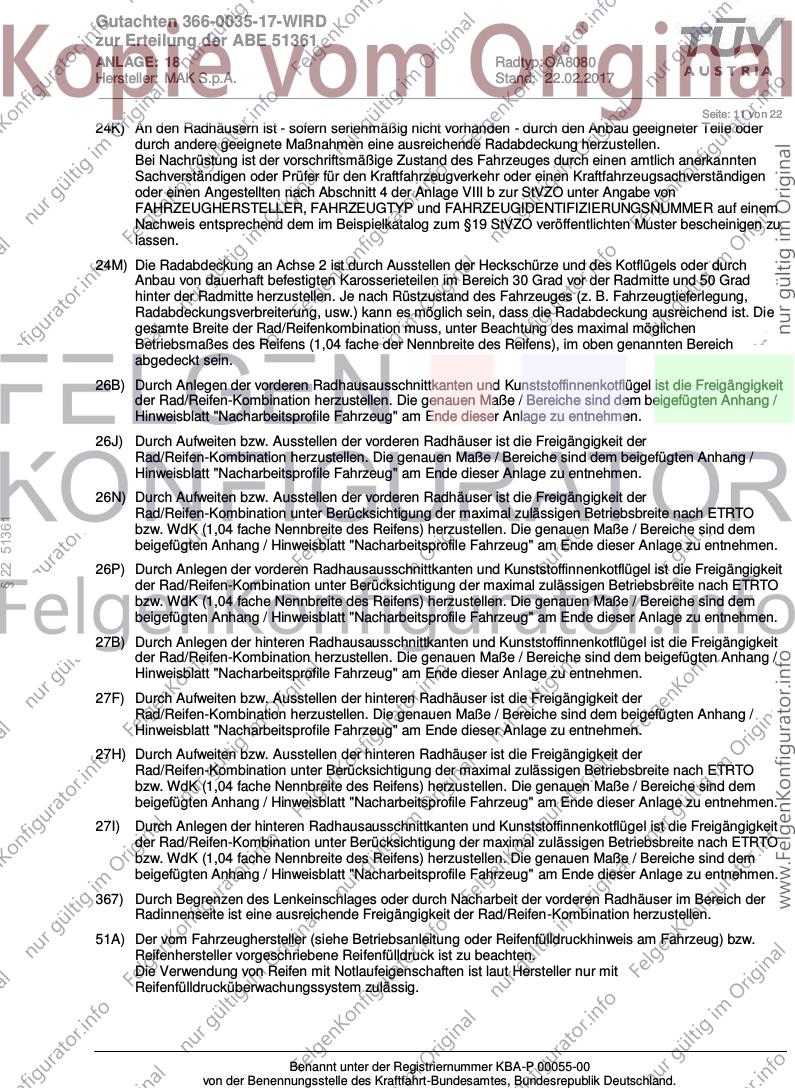

24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
§ 22 51361
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 12 von 22

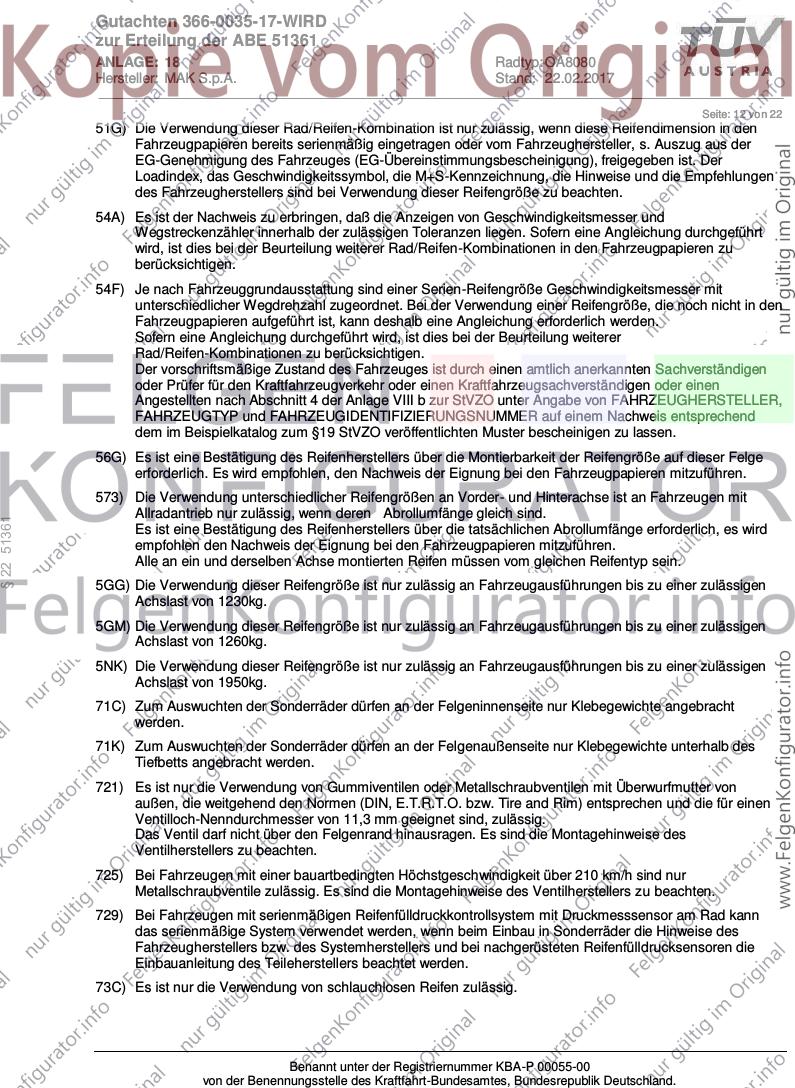

51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
§ 22 51361
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5NK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1950kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________

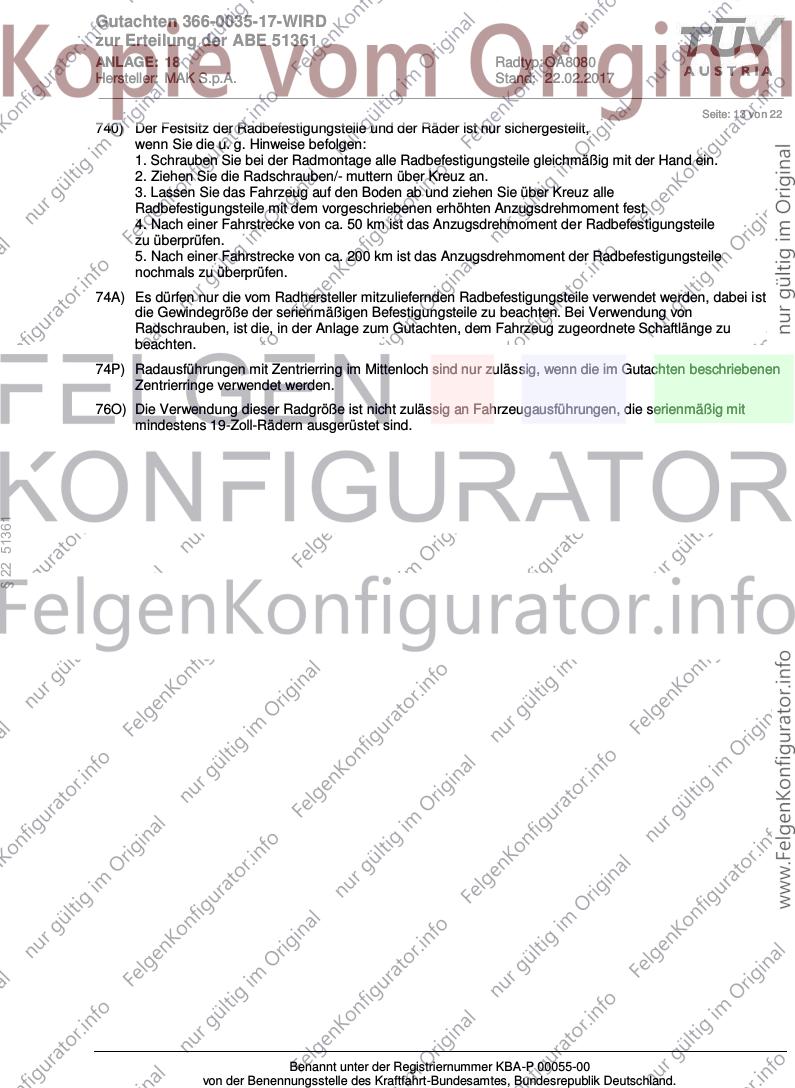

Seite: 13 von 22
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
§ 22 51361
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 14 von 22
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: T32
Genehm.Nr.: e13*2007/46*1456*..
Handelsbez.: NISSAN X-TRAIL
Variante(n): Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 300 y = 270 HA
27B x = 350 y = 320 HA
§ 22 51361
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 15 von 22
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: C13
Genehm.Nr.: e9*2007/46*3086*..
Handelsbez.: PULSAR
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 320 HA
27I x = 250 y = 270 HA
26B x = 300 y = 380 VA
26P x = 250 y = 330 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 320 8 HA
27H x = 300 y = 320 8 HA
§ 22 51361
26J x = 300 y = 380 8 VA
26N x = 300 y = 380 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 16 von 22
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: V37
Genehm.Nr.: e13*2007/46*1378*..
Handelsbez.: INFINITI Q50, Q60
Variante(n): Heckantrieb, INFINITI Q50, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 310 VA
26P x = 370 y = 260 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 340 30 HA
27H x = 300 y = 340 8 HA
26J x = 400 y = 310 14 VA
26N x = 400 y = 310 8 VA
§ 22 51361
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 17 von 22

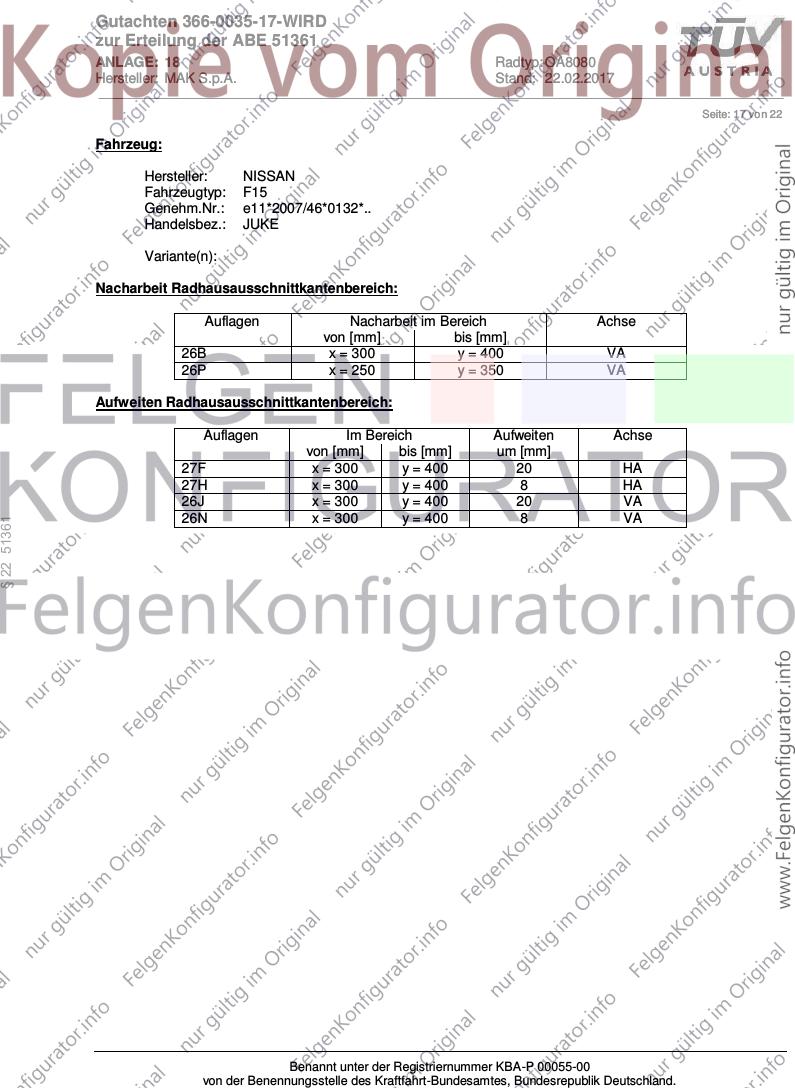

Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: F15
Genehm.Nr.: e11*2007/46*0132*..
Handelsbez.: JUKE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 400 VA
26P x = 250 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 400 20 HA
27H x = 300 y = 400 8 HA
26J x = 300 y = 400 20 VA
26N x = 300 y = 400 8 VA
§ 22 51361
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 18 von 22
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: R
Genehm.Nr.: e2*2001/116*0327*..
Handelsbez.: CLIO, CAPTUR
Variante(n): Frontantrieb, nur Clio RS, nur Clio 4 ab Mj. 2012, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 375 y = 310 VA
26P x = 325 y = 260 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 265 y = 230 25 HA
27H x = 265 y = 230 8 HA
26J x = 375 y = 310 20 VA
26N x = 375 y = 310 8 VA
§ 22 51361
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 19 von 22

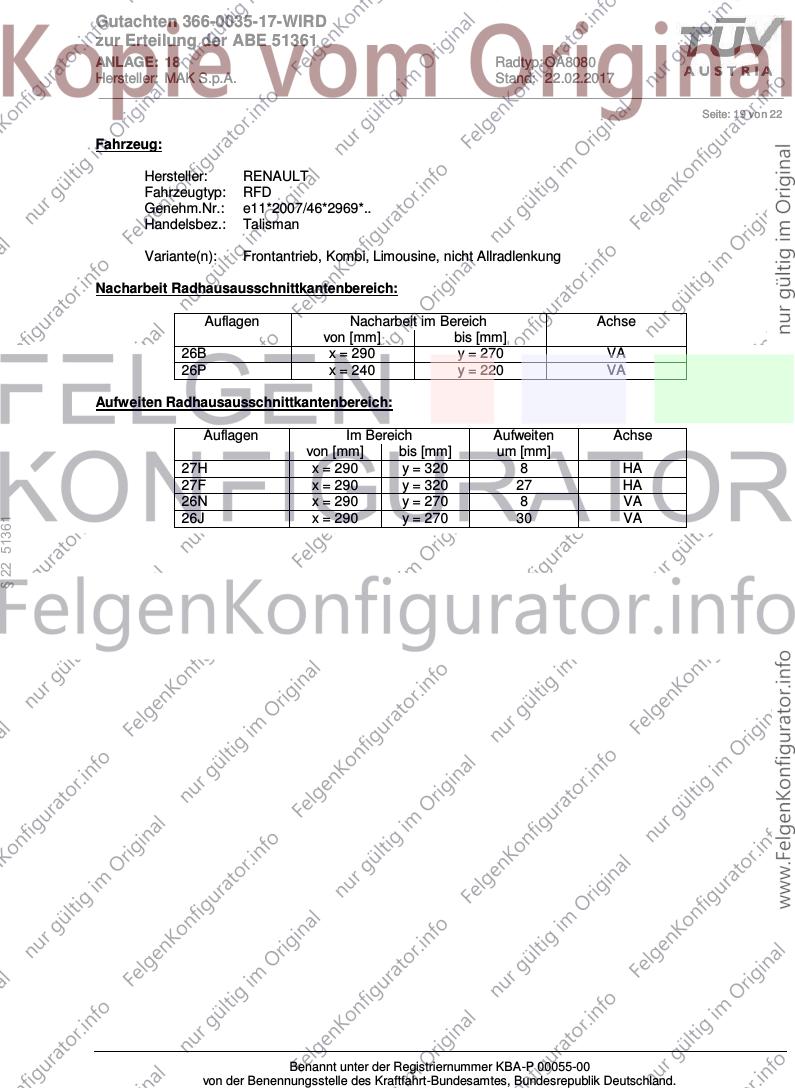

Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: RFD
Genehm.Nr.: e11*2007/46*2969*..
Handelsbez.: Talisman
Variante(n): Frontantrieb, Kombi, Limousine, nicht Allradlenkung
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 270 VA
26P x = 240 y = 220 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 290 y = 320 8 HA
27F x = 290 y = 320 27 HA
26N x = 290 y = 270 8 VA
26J x = 290 y = 270 30 VA
§ 22 51361
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 20 von 22

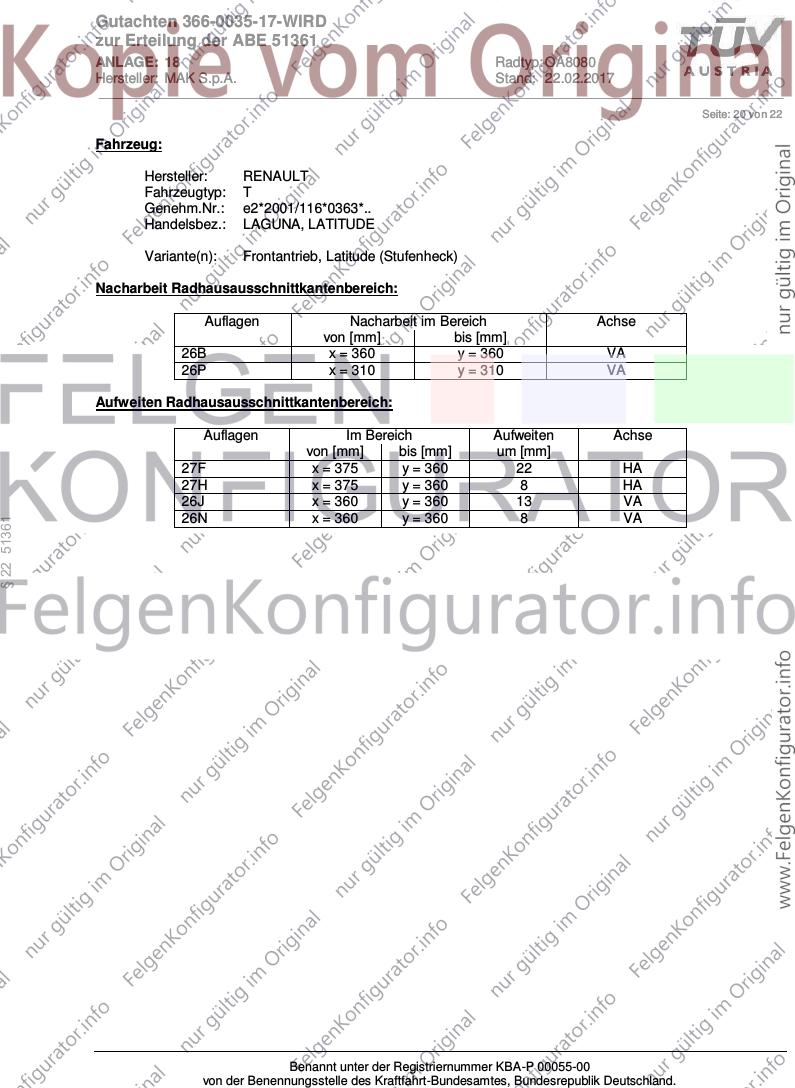

Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: T
Genehm.Nr.: e2*2001/116*0363*..
Handelsbez.: LAGUNA, LATITUDE
Variante(n): Frontantrieb, Latitude (Stufenheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 360 VA
26P x = 310 y = 310 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 375 y = 360 22 HA
27H x = 375 y = 360 8 HA
26J x = 360 y = 360 13 VA
26N x = 360 y = 360 8 VA
§ 22 51361
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 21 von 22
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: JZ
Genehm.Nr.: e2*2001/116*0379*..
Handelsbez.: MEGANE SCENIC
Variante(n): J-Cross, X-Mod
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 350 y = 325 HA
27B x = 400 y = 375 HA
26P x = 300 y = 335 VA
26B x = 350 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 400 y = 375 10 HA
26N x = 350 y = 385 10 VA
§ 22 51361
26J x = 350 y = 385 10 VA
27H x = 400 y = 375 10 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0035-17-WIRD
zur Erteilung der ABE 51361
ANLAGE: 18 Radtyp: OA8080
Hersteller: MAK S.p.A. Stand: 22.02.2017
__________________________________________________________________________________________________________________
Seite: 22 von 22

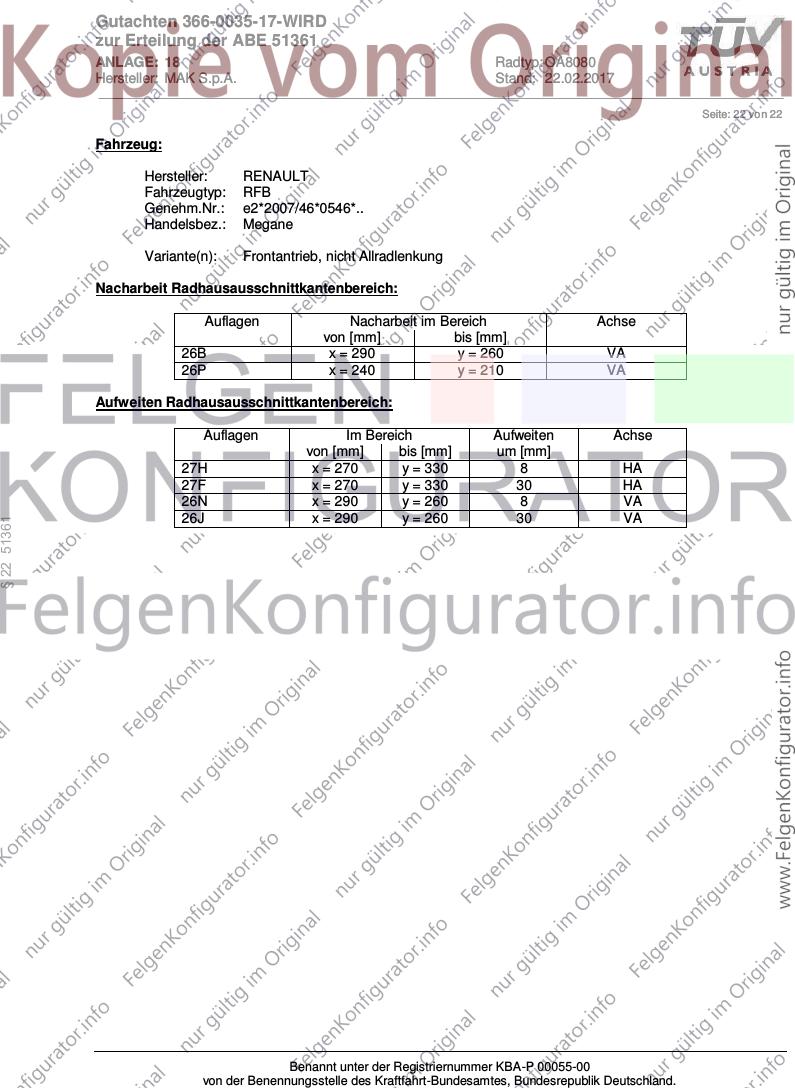

Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: RFB
Genehm.Nr.: e2*2007/46*0546*..
Handelsbez.: Megane
Variante(n): Frontantrieb, nicht Allradlenkung
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 260 VA
26P x = 240 y = 210 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 270 y = 330 8 HA
27F x = 270 y = 330 30 HA
26N x = 290 y = 260 8 VA
26J x = 290 y = 260 30 VA
§ 22 51361
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
