Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 20 EH2+
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51585
special wheels for passenger cars 8,5 J x 20 EH2+
Nummer der Genehmigung: 51585 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
NN8520
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51585 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51585
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV SÜD Auto Service GmbH
DE-80686 München
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
12.06.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0168-17-MURD
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51585 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1-5
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51585
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51585 Erweiterung Nr.: --
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 21.06.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51585
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

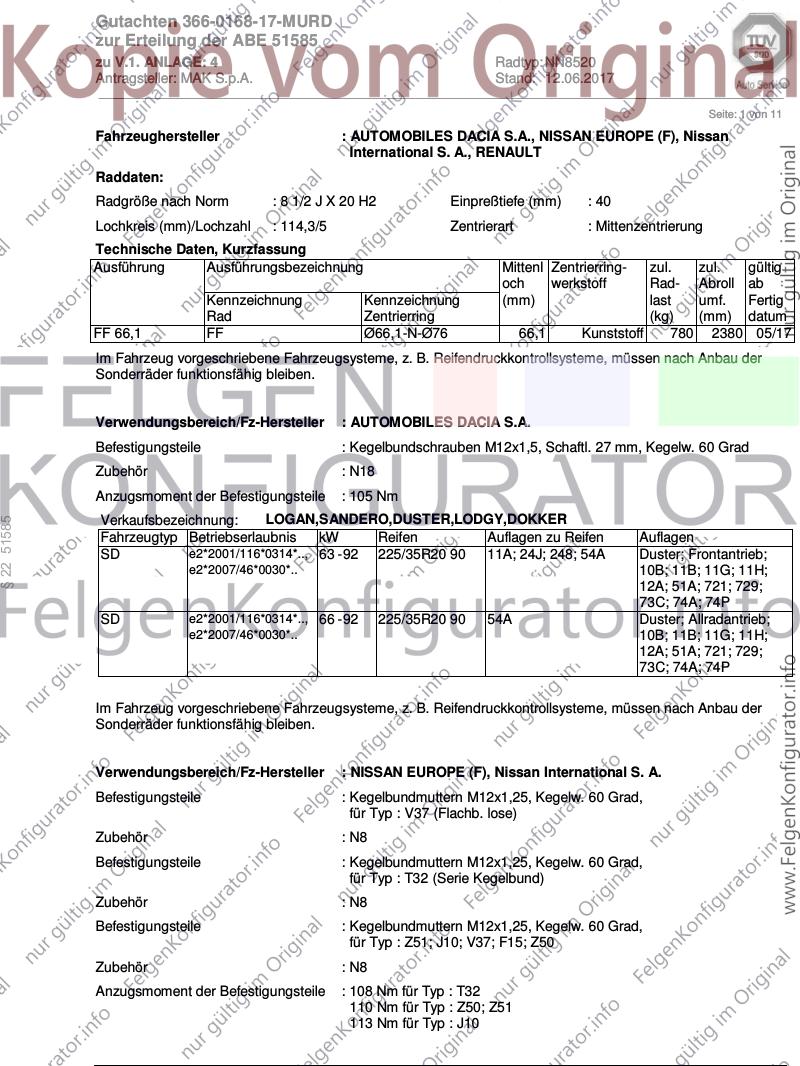

Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 4 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 1 von 11
Fahrzeughersteller : AUTOMOBILES DACIA S.A., NISSAN EUROPE (F), Nissan
International S. A., RENAULT
Raddaten:
Radgröße nach Norm : 8 1/2 J X 20 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
FF 66,1 FF Ø66,1-N-Ø76 66,1 Kunststoff 780 2380 05/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUTOMOBILES DACIA S.A.
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad
Zubehör : N18
Anzugsmoment der Befestigungsteile : 105 Nm
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
§ 22 51585
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2001/116*0314*.., 63 - 92 225/35R20 90 11A; 24J; 248; 54A Duster; Frontantrieb;
e2*2007/46*0030*.. 10B; 11B; 11G; 11H;
12A; 51A; 721; 729;
73C; 74A; 74P
SD e2*2001/116*0314*.., 66 - 92 225/35R20 90 54A Duster; Allradantrieb;
e2*2007/46*0030*.. 10B; 11B; 11G; 11H;
12A; 51A; 721; 729;
73C; 74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : NISSAN EUROPE (F), Nissan International S. A.
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : V37 (Flachb. lose)
Zubehör : N8
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : T32 (Serie Kegelbund)
Zubehör : N8
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : Z51; J10; V37; F15; Z50
Zubehör : N8
Anzugsmoment der Befestigungsteile : 108 Nm für Typ : T32
110 Nm für Typ : Z50; Z51
113 Nm für Typ : J10
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 4 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 2 von 11

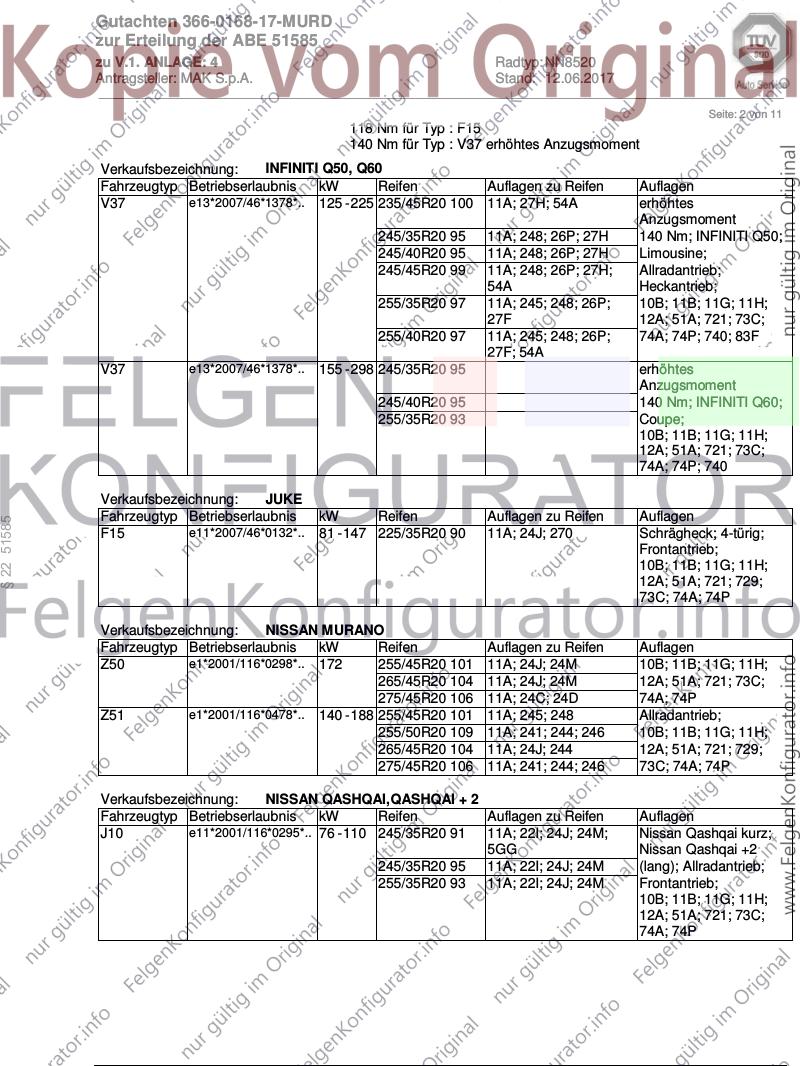

118 Nm für Typ : F15
140 Nm für Typ : V37 erhöhtes Anzugsmoment
Verkaufsbezeichnung: INFINITI Q50, Q60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V37 e13*2007/46*1378*.. 125 - 225 235/45R20 100 11A; 27H; 54A erhöhtes
Anzugsmoment
245/35R20 95 11A; 248; 26P; 27H 140 Nm; INFINITI Q50;
245/40R20 95 11A; 248; 26P; 27H Limousine;
245/45R20 99 11A; 248; 26P; 27H; Allradantrieb;
54A Heckantrieb;
255/35R20 97 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
27F 12A; 51A; 721; 73C;
255/40R20 97 11A; 245; 248; 26P; 74A; 74P; 740; 83F
27F; 54A
V37 e13*2007/46*1378*.. 155 - 298 245/35R20 95 erhöhtes
Anzugsmoment
245/40R20 95 140 Nm; INFINITI Q60;
255/35R20 93 Coupe;
10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P; 740
Verkaufsbezeichnung: JUKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 51585
F15 e11*2007/46*0132*.. 81 - 147 225/35R20 90 11A; 24J; 270 Schrägheck; 4-türig;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 721; 729;
73C; 74A; 74P
Verkaufsbezeichnung: NISSAN MURANO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z50 e1*2001/116*0298*.. 172 255/45R20 101 11A; 24J; 24M 10B; 11B; 11G; 11H;
265/45R20 104 11A; 24J; 24M 12A; 51A; 721; 73C;
275/45R20 106 11A; 24C; 24D 74A; 74P
Z51 e1*2001/116*0478*.. 140 - 188 255/45R20 101 11A; 245; 248 Allradantrieb;
255/50R20 109 11A; 241; 244; 246 10B; 11B; 11G; 11H;
265/45R20 104 11A; 24J; 244 12A; 51A; 721; 729;
275/45R20 106 11A; 241; 244; 246 73C; 74A; 74P
Verkaufsbezeichnung: NISSAN QASHQAI,QASHQAI + 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J10 e11*2001/116*0295*.. 76 - 110 245/35R20 91 11A; 22I; 24J; 24M; Nissan Qashqai kurz;
5GG Nissan Qashqai +2
245/35R20 95 11A; 22I; 24J; 24M (lang); Allradantrieb;
255/35R20 93 11A; 22I; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 4 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 3 von 11

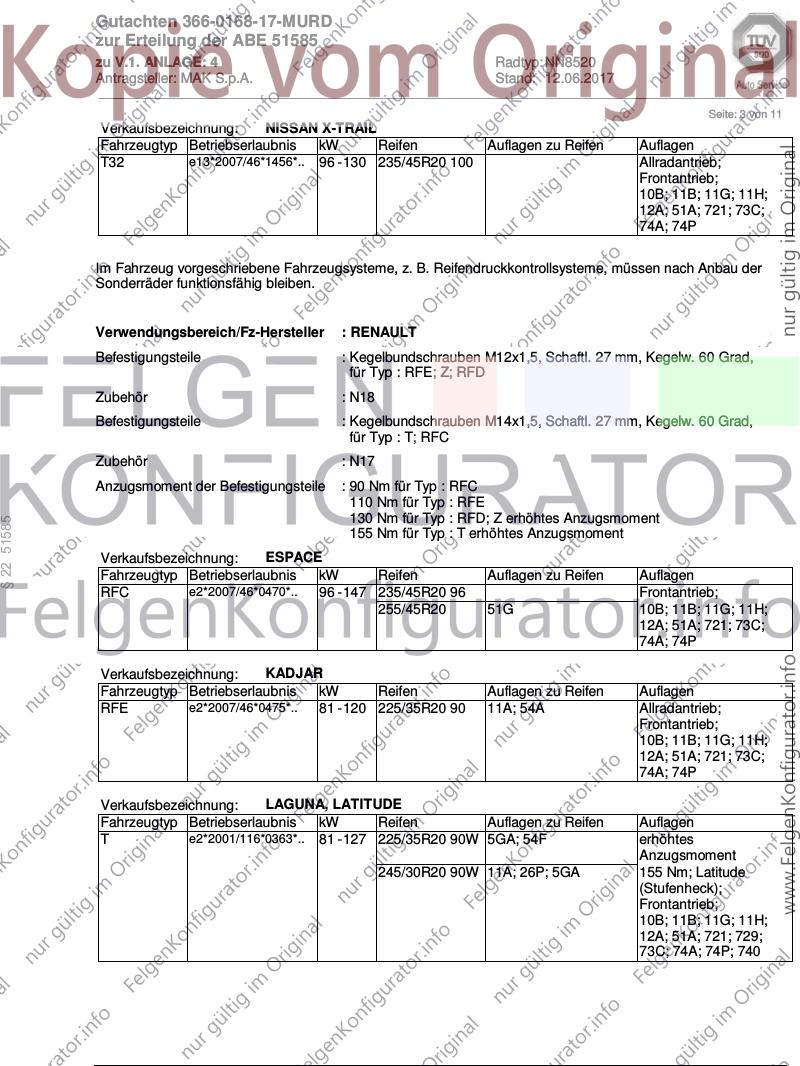

Verkaufsbezeichnung: NISSAN X-TRAIL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T32 e13*2007/46*1456*.. 96 - 130 235/45R20 100 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : RFE; Z; RFD
Zubehör : N18
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : T; RFC
Zubehör : N17
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : RFC
110 Nm für Typ : RFE
130 Nm für Typ : RFD; Z erhöhtes Anzugsmoment
§ 22 51585
155 Nm für Typ : T erhöhtes Anzugsmoment
Verkaufsbezeichnung: ESPACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RFC e2*2007/46*0470*.. 96 - 147 235/45R20 96 Frontantrieb;
255/45R20 51G 10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P
Verkaufsbezeichnung: KADJAR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RFE e2*2007/46*0475*.. 81 - 120 225/35R20 90 11A; 54A Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P
Verkaufsbezeichnung: LAGUNA, LATITUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2001/116*0363*.. 81 - 127 225/35R20 90W 5GA; 54F erhöhtes
Anzugsmoment
245/30R20 90W 11A; 26P; 5GA 155 Nm; Latitude
(Stufenheck);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 721; 729;
73C; 74A; 74P; 740
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 4 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 4 von 11
Verkaufsbezeichnung: LAGUNA, LATITUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2001/116*0363*.., 81 - 175 225/35R20 90Y 11A; 21P; 24M; 5GA; erhöhtes
e2*2007/46*0012*.. 54F Anzugsmoment
155 Nm; Kombi;
245/30R20 90Y 11A; 21P; 24J; 24M; Schrägheck;
5GA; 54F Frontantrieb; nicht
255/30R20 92Y 11A; 21B; 22H; 22M; Allradlenkung;
24D; 24J; 5GM; 54F 10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P; 740
T e2*2001/116*0363*.. 81 - 175 225/35R20 90Y 11A; 245; 248; 5GA; erhöhtes
54F Anzugsmoment
155 Nm; Coupe;
245/30R20 90Y 11A; 24J; 248; 5GA; Frontantrieb;
54F Allradlenkung;
255/30R20 92Y 11A; 22H; 241; 244; 10B; 11B; 11G; 11H;
246; 54F 12A; 51A; 721; 73C;
74A; 74P; 740
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.., 63 - 103 225/30R20 85W 11A; 21P; 22H; 22L; erhöhtes
e2*2007/46*0010*.. 248; 5EG; 56G Anzugsmoment
130 Nm; Kombi;
§ 22 51585
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P; 740
Z e2*2001/116*0373*.. 63 - 103 225/30R20 85W 11A; 22H; 24M; 5EG; erhöhtes
56G Anzugsmoment
130 Nm; Coupe; 2-
türig; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P; 740
Z e2*2001/116*0373*.., 63 - 103 225/30R20 85W 11A; 22H; 24M; 5EG; erhöhtes
e2*2007/46*0010*.. 56G Anzugsmoment
130 Nm; Schrägheck; 4-
türig; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P; 740
Verkaufsbezeichnung: Talisman
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RFD e11*2007/46*2969*.. 81 - 147 225/35R20 90W 11A; 26P Kombi; Limousine;
235/35R20 92W 11A; 26N; 26P Frontantrieb;
245/30R20 90W 11A; 248; 26N; 26P; 10B; 11B; 11G; 11H;
27H 12A; 51A; 721; 73C;
245/35R20 95 11A; 248; 26N; 26P; 74A; 74P
27H
255/30R20 92W 11A; 245; 248; 26B;
26J; 27H
255/35R20 93 11A; 245; 248; 26B;
26J; 27H
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 4 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 5 von 11

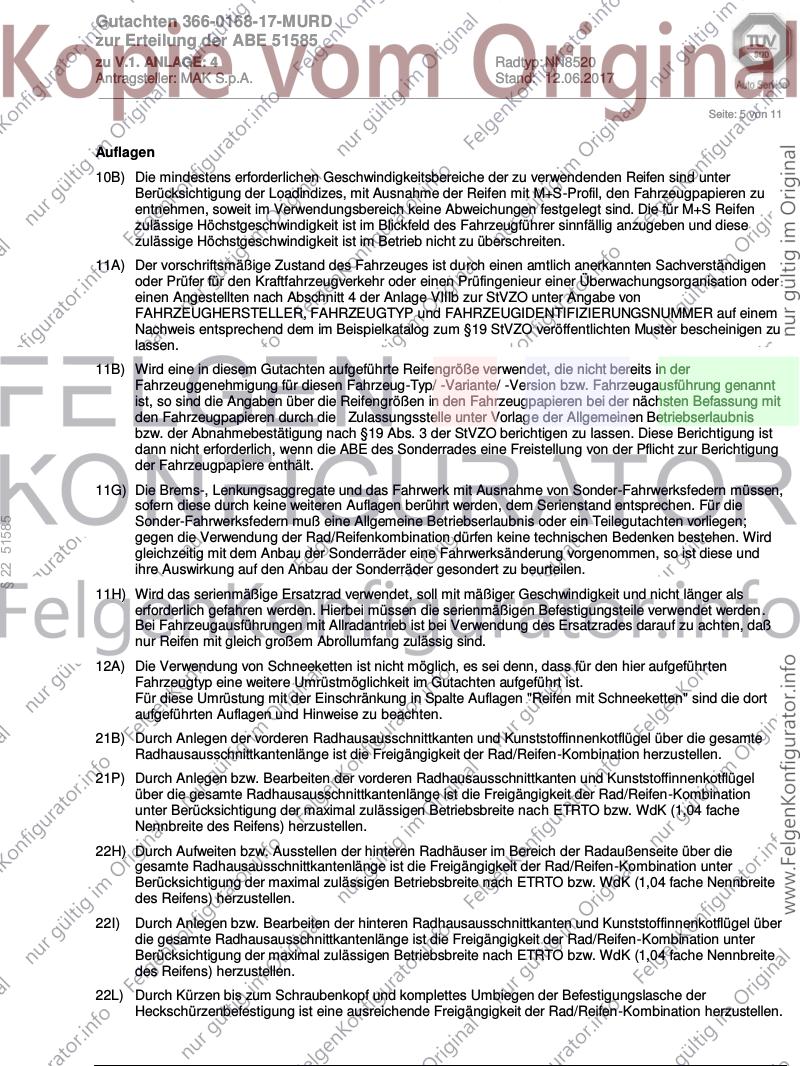

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
§ 22 51585
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 4 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 6 von 11

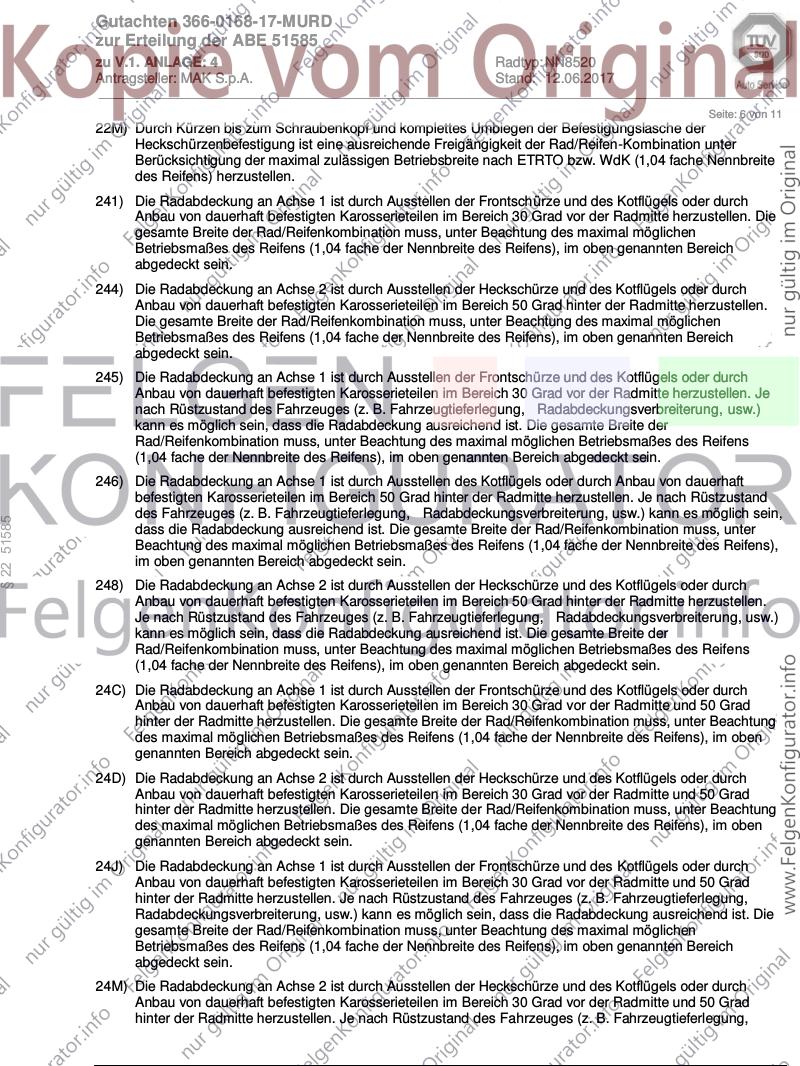

22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
§ 22 51585
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,

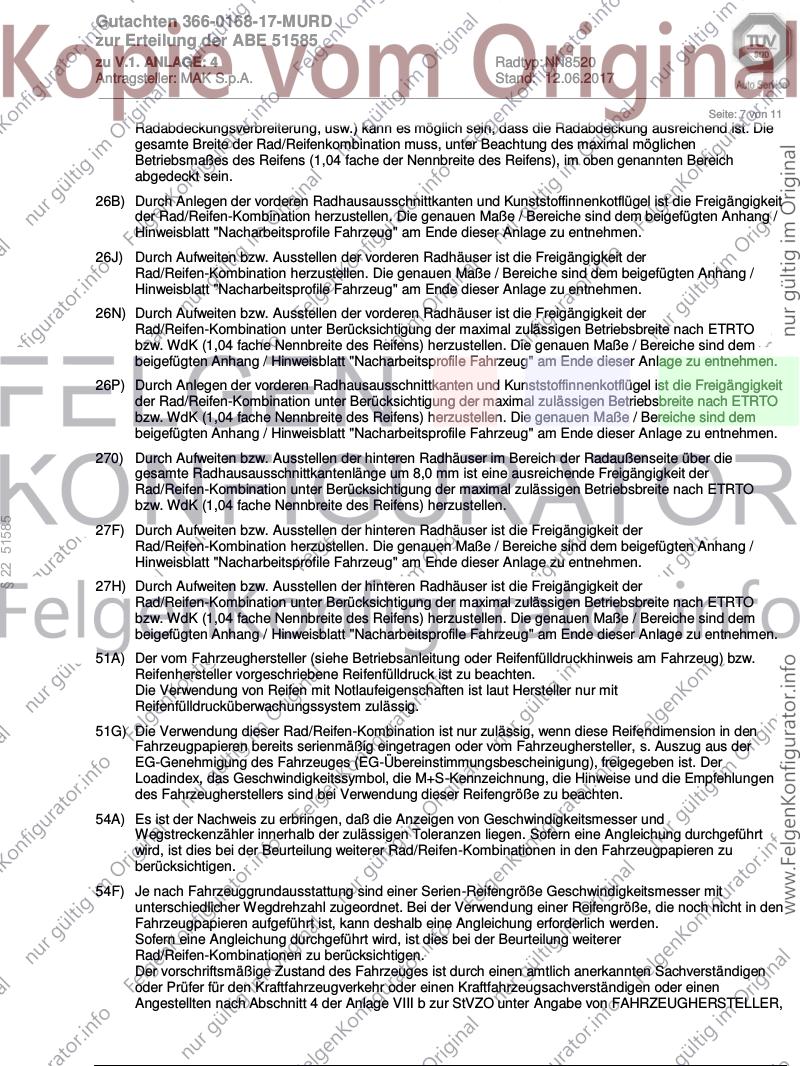

Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 4 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 7 von 11
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
§ 22 51585
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 4 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 8 von 11

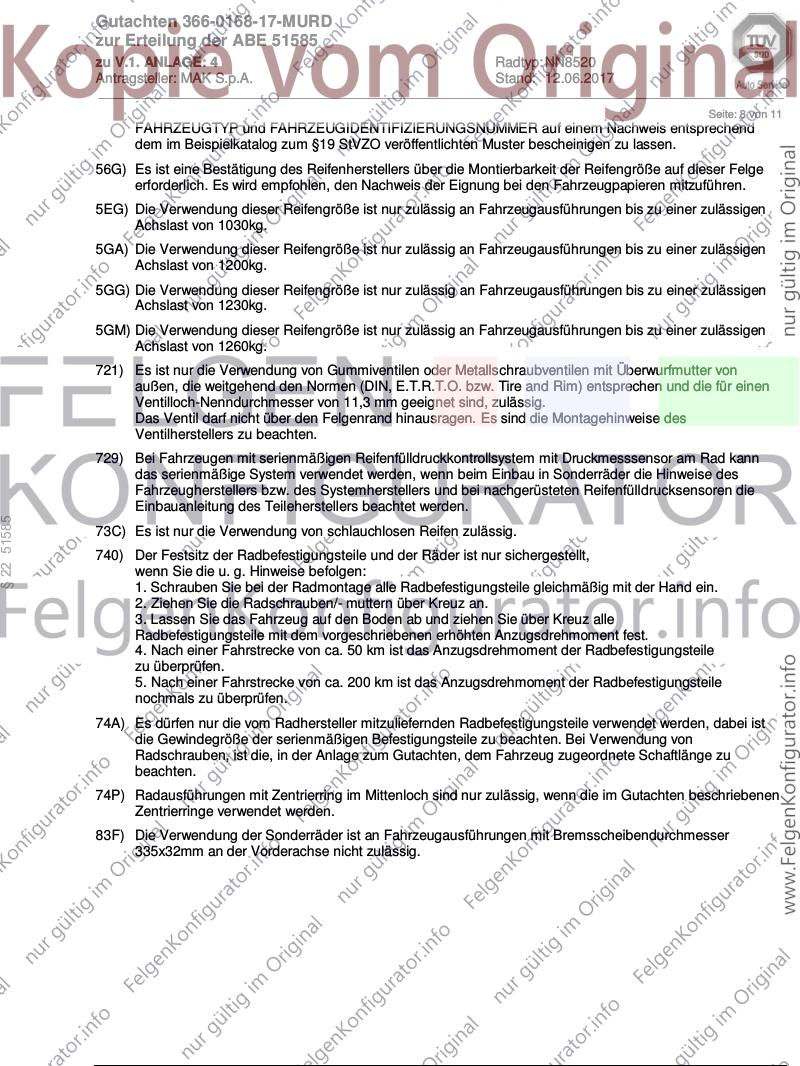

FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
§ 22 51585
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
83F) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser
335x32mm an der Vorderachse nicht zulässig.
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 4 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 9 von 11

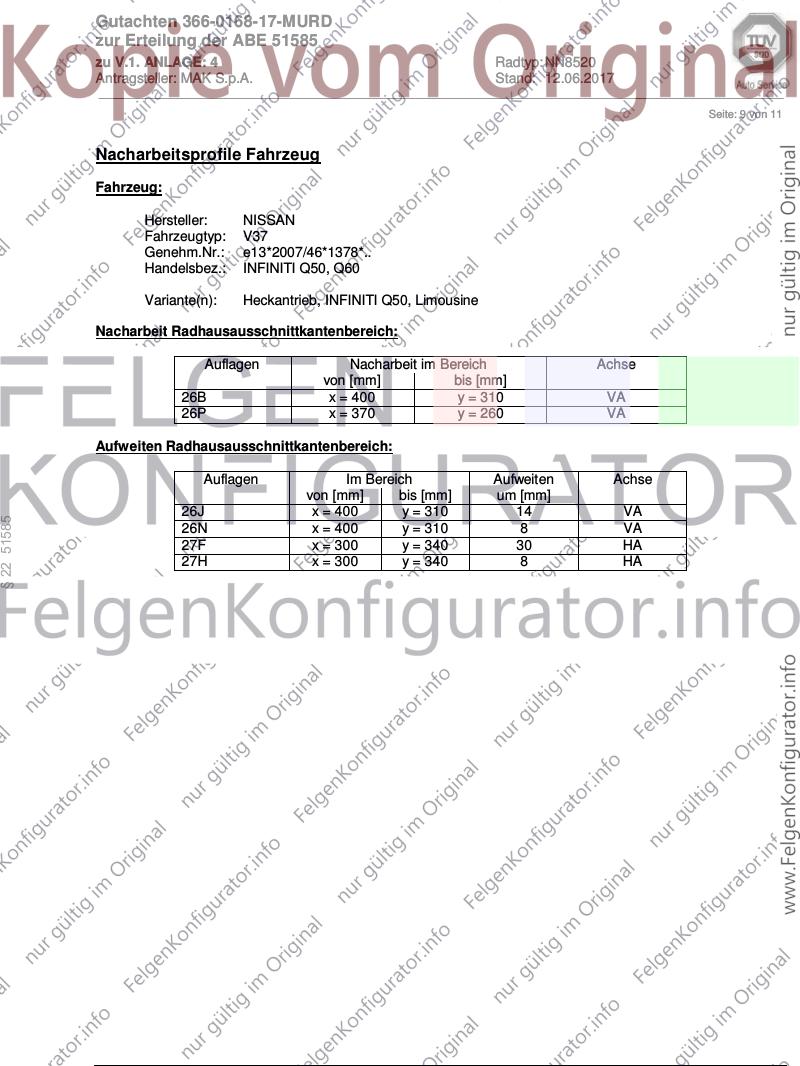

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: V37
Genehm.Nr.: e13*2007/46*1378*..
Handelsbez.: INFINITI Q50, Q60
Variante(n): Heckantrieb, INFINITI Q50, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 310 VA
26P x = 370 y = 260 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 310 14 VA
§ 22 51585
26N x = 400 y = 310 8 VA
27F x = 300 y = 340 30 HA
27H x = 300 y = 340 8 HA
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 4 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 10 von 11

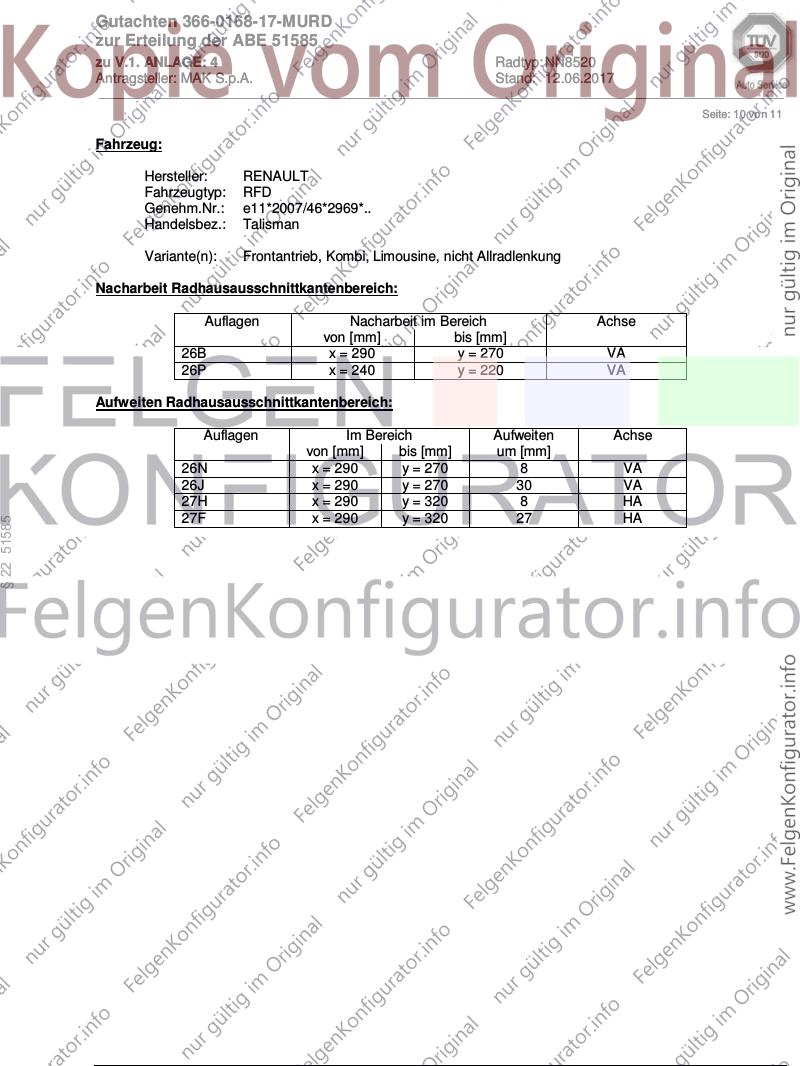

Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: RFD
Genehm.Nr.: e11*2007/46*2969*..
Handelsbez.: Talisman
Variante(n): Frontantrieb, Kombi, Limousine, nicht Allradlenkung
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 270 VA
26P x = 240 y = 220 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 290 y = 270 8 VA
26J x = 290 y = 270 30 VA
27H x = 290 y = 320 8 HA
27F x = 290 y = 320 27 HA
§ 22 51585
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 4 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 11 von 11
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: T
Genehm.Nr.: e2*2001/116*0363*..
Handelsbez.: LAGUNA, LATITUDE
Variante(n): Frontantrieb, Latitude (Stufenheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 360 VA
26P x = 310 y = 310 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 360 y = 360 13 VA
26N x = 360 y = 360 8 VA
27F x = 375 y = 360 22 HA
27H x = 375 y = 360 8 HA
§ 22 51585
