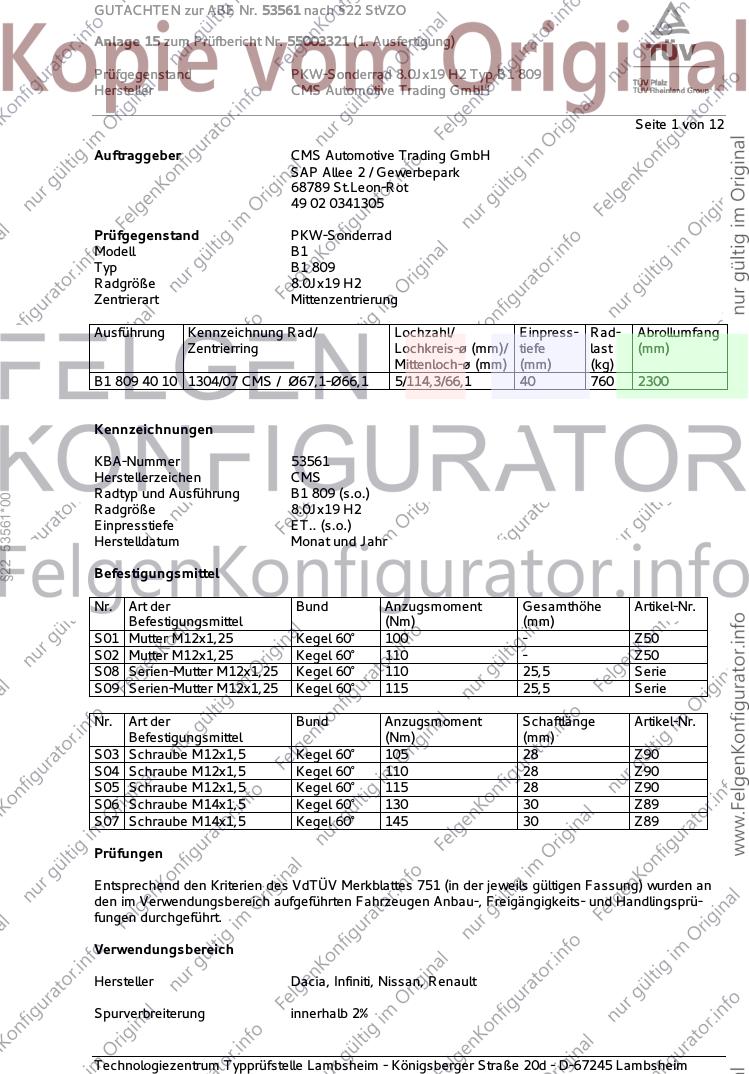

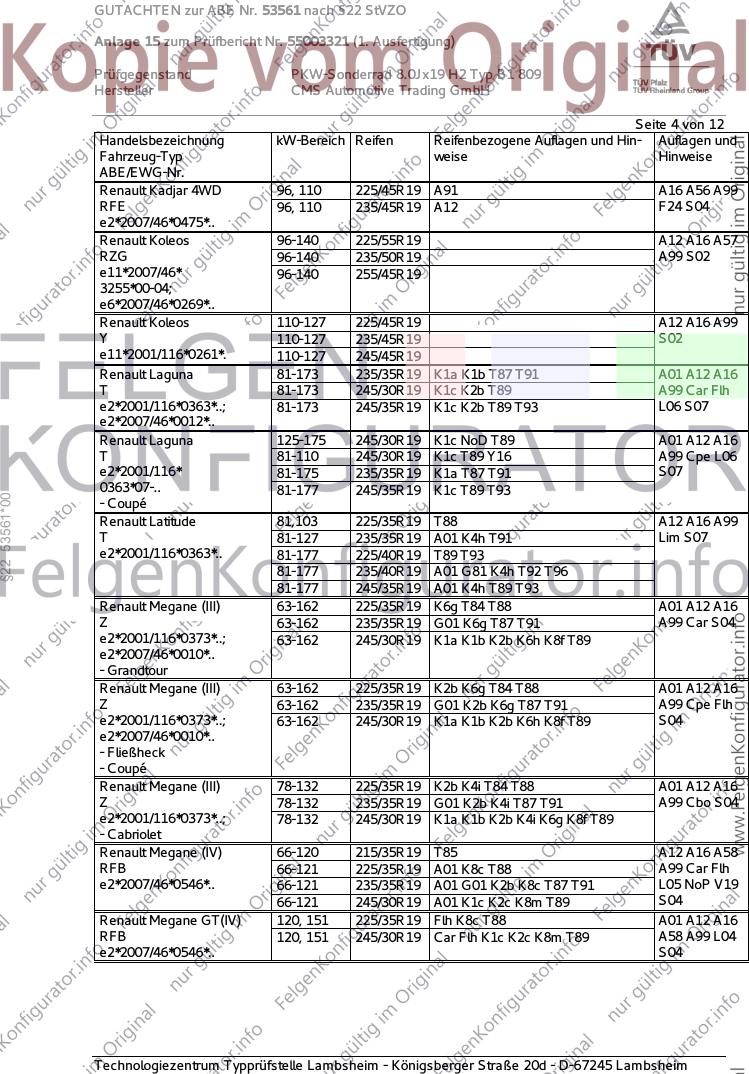

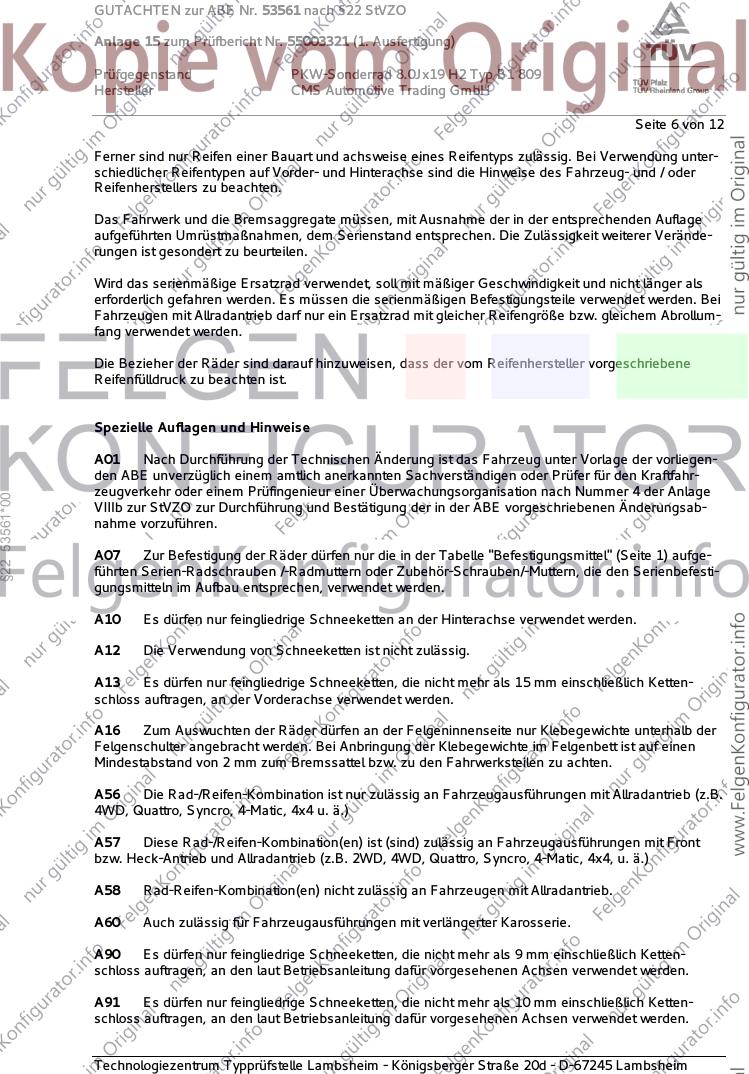

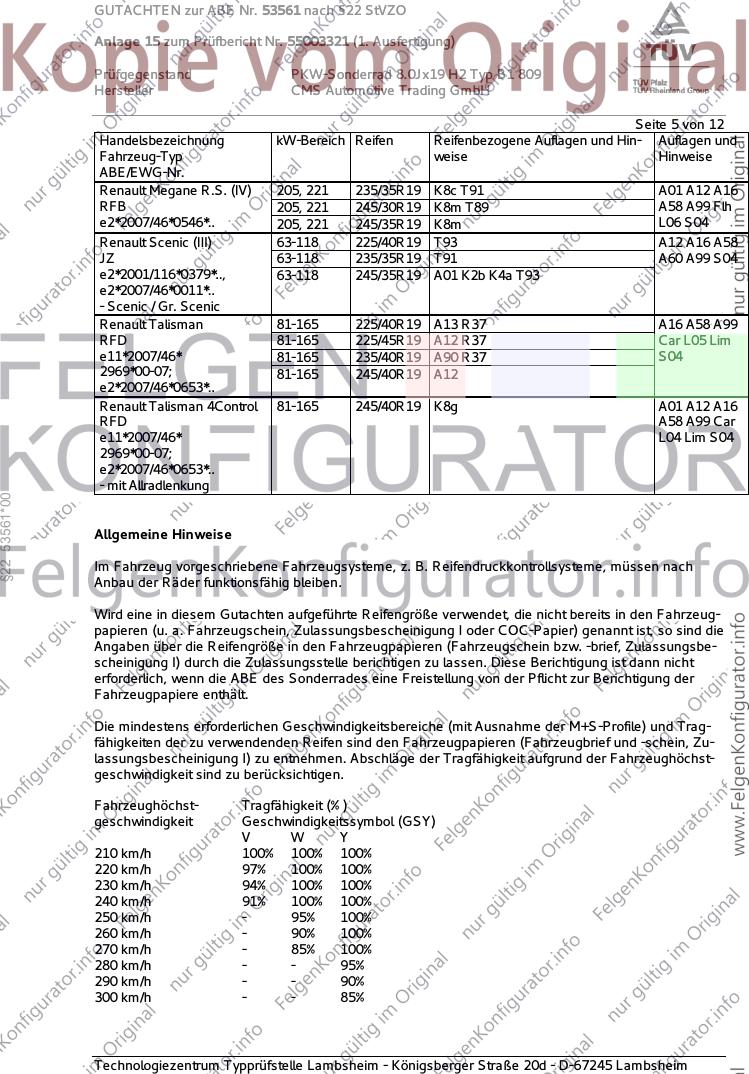

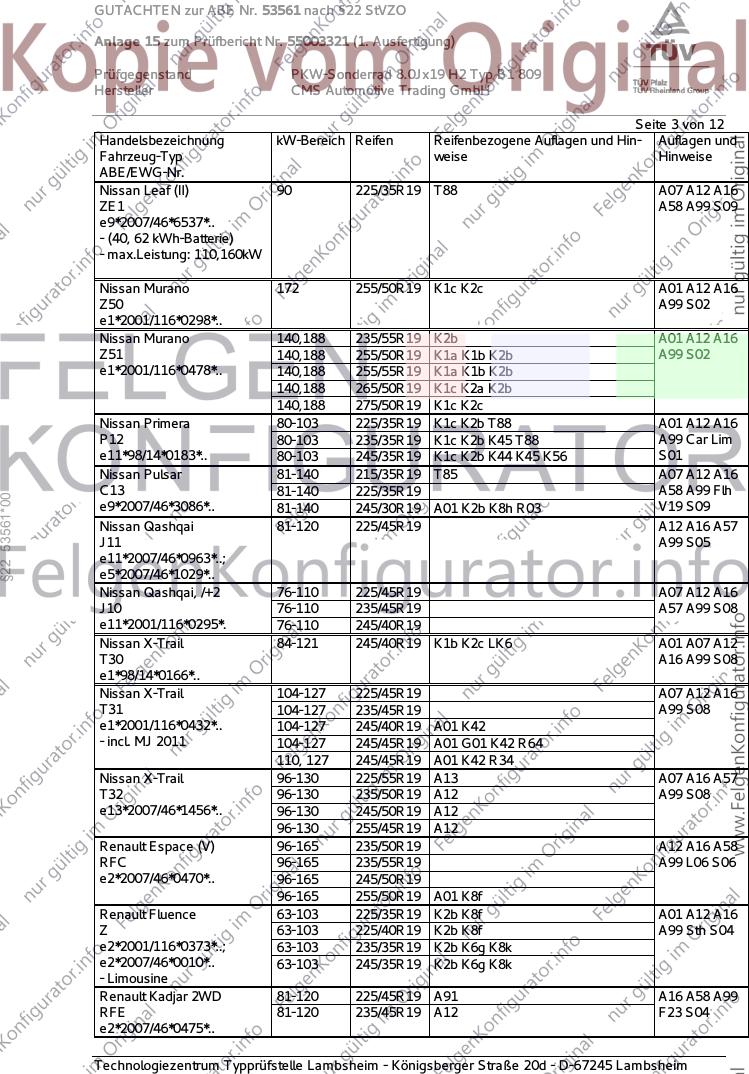

GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 1 von 12
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell B1
Typ B1 809
Radgröße 8.0Jx19 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
B1 809 40 10 1304/07 CMS / Ø67,1-Ø66,1 5/114,3/66,1 40 760 2300
Kennzeichnungen
KBA-Nummer 53561
Herstellerzeichen CMS
Radtyp und Ausführung B1 809 (s.o.)
§22 53561*00
Radgröße 8.0Jx19 H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Gesamthöhe Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S01 Mutter M12x1,25 Kegel 60° 100 - Z50
S02 Mutter M12x1,25 Kegel 60° 110 - Z50
S08 Serien-Mutter M12x1,25 Kegel 60° 110 25,5 Serie
S09 Serien-Mutter M12x1,25 Kegel 60° 115 25,5 Serie
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S03 Schraube M12x1,5 Kegel 60° 105 28 Z90
S04 Schraube M12x1,5 Kegel 60° 110 28 Z90
S05 Schraube M12x1,5 Kegel 60° 115 28 Z90
S06 Schraube M14x1,5 Kegel 60° 130 30 Z89
S07 Schraube M14x1,5 Kegel 60° 145 30 Z89
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Dacia, Infiniti, Nissan, Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

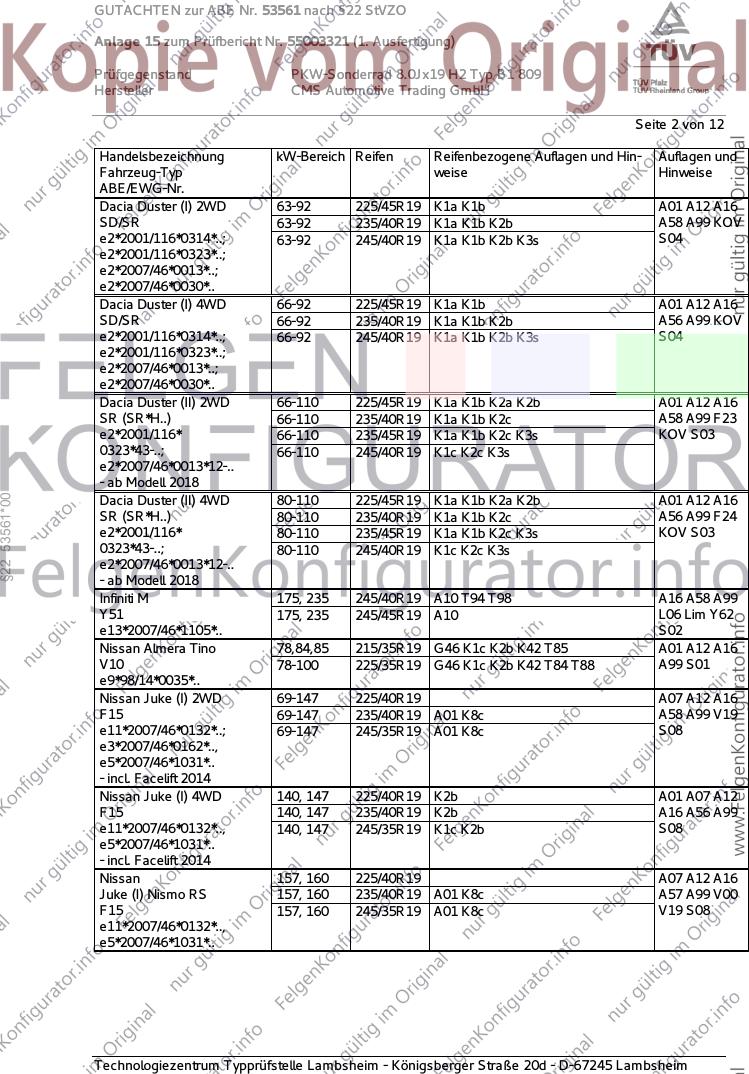

GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Dacia Duster (I) 2WD 63-92 225/45R19 K1a K1b A01 A12 A16
SD/SR 63-92 235/40R19 K1a K1b K2b A58 A99 KOV
e2*2001/116*0314*..; 63-92 245/40R19 K1a K1b K2b K3s S04
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster (I) 4WD 66-92 225/45R19 K1a K1b A01 A12 A16
SD/SR 66-92 235/40R19 K1a K1b K2b A56 A99 KOV
e2*2001/116*0314*..; 66-92 245/40R19 K1a K1b K2b K3s S04
e2*2001/116*0323*..;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Duster (II) 2WD 66-110 225/45R19 K1a K1b K2a K2b A01 A12 A16
SR (SR*H..) 66-110 235/40R19 K1a K1b K2c A58 A99 F23
e2*2001/116* 66-110 235/45R19 K1a K1b K2c K3s KOV S03
0323*43-..; 66-110 245/40R19 K1c K2c K3s
e2*2007/46*0013*12-..
- ab Modell 2018
§22 53561*00
Dacia Duster (II) 4WD 80-110 225/45R19 K1a K1b K2a K2b A01 A12 A16
SR (SR*H..) 80-110 235/40R19 K1a K1b K2c A56 A99 F24
e2*2001/116* 80-110 235/45R19 K1a K1b K2c K3s KOV S03
0323*43-..; 80-110 245/40R19 K1c K2c K3s
e2*2007/46*0013*12-..
- ab Modell 2018
Infiniti M 175, 235 245/40R19 A10 T94 T98 A16 A58 A99
Y51 175, 235 245/45R19 A10 L06 Lim Y62
e13*2007/46*1105*.. S02
Nissan Almera Tino 78,84,85 215/35R19 G46 K1c K2b K42 T85 A01 A12 A16
V10 78-100 225/35R19 G46 K1c K2b K42 T84 T88 A99 S01
e9*98/14*0035*..
Nissan Juke (I) 2WD 69-147 225/40R19 A07 A12 A16
F15 69-147 235/40R19 A01 K8c A58 A99 V19
e11*2007/46*0132*..; 69-147 245/35R19 A01 K8c S08
e3*2007/46*0162*..,
e5*2007/46*1031*..
- incl. Facelift 2014
Nissan Juke (I) 4WD 140, 147 225/40R19 K2b A01 A07 A12
F15 140, 147 235/40R19 K2b A16 A56 A99
e11*2007/46*0132*.., 140, 147 245/35R19 K1c K2b S08
e5*2007/46*1031*..
- incl. Facelift 2014
Nissan 157, 160 225/40R19 A07 A12 A16
Juke (I) Nismo RS 157, 160 235/40R19 A01 K8c A57 A99 V00
F15 157, 160 245/35R19 A01 K8c V19 S08
e11*2007/46*0132*..,
e5*2007/46*1031*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Nissan Leaf (II) 90 225/35R19 T88 A07 A12 A16
ZE1 A58 A99 S09
e9*2007/46*6537*..
- (40, 62 kWh-Batterie)
- max.Leistung: 110,160kW
Nissan Murano 172 255/50R19 K1c K2c A01 A12 A16
Z50 A99 S02
e1*2001/116*0298*..
Nissan Murano 140,188 235/55R19 K2b A01 A12 A16
Z51 140,188 255/50R19 K1a K1b K2b A99 S02
e1*2001/116*0478*.. 140,188 255/55R19 K1a K1b K2b
140,188 265/50R19 K1c K2a K2b
140,188 275/50R19 K1c K2c
Nissan Primera 80-103 225/35R19 K1c K2b T88 A01 A12 A16
P12 80-103 235/35R19 K1c K2b K45 T88 A99 Car Lim
e11*98/14*0183*.. 80-103 245/35R19 K1c K2b K44 K45 K56 S01
Nissan Pulsar 81-140 215/35R19 T85 A07 A12 A16
C13 81-140 225/35R19 A58 A99 Flh
§22 53561*00
e9*2007/46*3086*.. 81-140 245/30R19 A01 K2b K8h R03 V19 S09
Nissan Qashqai 81-120 225/45R19 A12 A16 A57
J11 A99 S05
e11*2007/46*0963*..;
e5*2007/46*1029*..
Nissan Qashqai, /+2 76-110 225/45R19 A07 A12 A16
J10 76-110 235/45R19 A57 A99 S08
e11*2001/116*0295*. 76-110 245/40R19
Nissan X-Trail 84-121 245/40R19 K1b K2c LK6 A01 A07 A12
T30 A16 A99 S08
e1*98/14*0166*..
Nissan X-Trail 104-127 225/45R19 A07 A12 A16
T31 104-127 235/45R19 A99 S08
e1*2001/116*0432*.. 104-127 245/40R19 A01 K42
- incl. MJ 2011 104-127 245/45R19 A01 G01 K42 R64
110, 127 245/45R19 A01 K42 R34
Nissan X-Trail 96-130 225/55R19 A13 A07 A16 A57
T32 96-130 235/50R19 A12 A99 S08
e13*2007/46*1456*.. 96-130 245/50R19 A12
96-130 255/45R19 A12
Renault Espace (V) 96-165 235/50R19 A12 A16 A58
RFC 96-165 235/55R19 A99 L06 S06
e2*2007/46*0470*.. 96-165 245/50R19
96-165 255/50R19 A01 K8f
Renault Fluence 63-103 225/35R19 K2b K8f A01 A12 A16
Z 63-103 225/40R19 K2b K8f A99 Sth S04
e2*2001/116*0373*..; 63-103 235/35R19 K2b K6g K8k
e2*2007/46*0010*.. 63-103 245/35R19 K2b K6g K8k
- Limousine
Renault Kadjar 2WD 81-120 225/45R19 A91 A16 A58 A99
RFE 81-120 235/45R19 A12 F23 S04
e2*2007/46*0475*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Renault Kadjar 4WD 96, 110 225/45R19 A91 A16 A56 A99
RFE 96, 110 235/45R19 A12 F24 S04
e2*2007/46*0475*..
Renault Koleos 96-140 225/55R19 A12 A16 A57
RZG 96-140 235/50R19 A99 S02
e11*2007/46* 96-140 255/45R19
3255*00-04;
e6*2007/46*0269*..
Renault Koleos 110-127 225/45R19 A12 A16 A99
Y 110-127 235/45R19 S02
e11*2001/116*0261*. 110-127 245/45R19
Renault Laguna 81-173 235/35R19 K1a K1b T87 T91 A01 A12 A16
T 81-173 245/30R19 K1c K2b T89 A99 Car Flh
e2*2001/116*0363*..; 81-173 245/35R19 K1c K2b T89 T93 L06 S07
e2*2007/46*0012*..
Renault Laguna 125-175 245/30R19 K1c NoD T89 A01 A12 A16
T 81-110 245/30R19 K1c T89 Y16 A99 Cpe L06
e2*2001/116* 81-175 235/35R19 K1a T87 T91 S07
0363*07-.. 81-177 245/35R19 K1c T89 T93
§22 53561*00
- Coupé
Renault Latitude 81,103 225/35R19 T88 A12 A16 A99
T 81-127 235/35R19 A01 K4h T91 Lim S07
e2*2001/116*0363*.. 81-177 225/40R19 T89 T93
81-177 235/40R19 A01 G81 K4h T92 T96
81-177 245/35R19 A01 K4h T89 T93
Renault Megane (III) 63-162 225/35R19 K6g T84 T88 A01 A12 A16
Z 63-162 235/35R19 G01 K6g T87 T91 A99 Car S04
e2*2001/116*0373*..; 63-162 245/30R19 K1a K1b K2b K6h K8f T89
e2*2007/46*0010*..
- Grandtour
Renault Megane (III) 63-162 225/35R19 K2b K6g T84 T88 A01 A12 A16
Z 63-162 235/35R19 G01 K2b K6g T87 T91 A99 Cpe Flh
e2*2001/116*0373*..; 63-162 245/30R19 K1a K1b K2b K6h K8f T89 S04
e2*2007/46*0010*..
- Fließheck
- Coupé
Renault Megane (III) 78-132 225/35R19 K2b K4i T84 T88 A01 A12 A16
Z 78-132 235/35R19 G01 K2b K4i T87 T91 A99 Cbo S04
e2*2001/116*0373*..; 78-132 245/30R19 K1a K1b K2b K4i K6g K8f T89
- Cabriolet
Renault Megane (IV) 66-120 215/35R19 T85 A12 A16 A58
RFB 66-121 225/35R19 A01 K8c T88 A99 Car Flh
e2*2007/46*0546*.. 66-121 235/35R19 A01 G01 K2b K8c T87 T91 L05 NoP V19
66-121 245/30R19 A01 K1c K2c K8m T89 S04
Renault Megane GT(IV) 120, 151 225/35R19 Flh K8c T88 A01 A12 A16
RFB 120, 151 245/30R19 Car Flh K1c K2c K8m T89 A58 A99 L04
e2*2007/46*0546*.. S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Renault Megane R.S. (IV) 205, 221 235/35R19 K8c T91 A01 A12 A16
RFB 205, 221 245/30R19 K8m T89 A58 A99 Flh
e2*2007/46*0546*.. 205, 221 245/35R19 K8m L06 S04
Renault Scenic (III) 63-118 225/40R19 T93 A12 A16 A58
JZ 63-118 235/35R19 T91 A60 A99 S04
e2*2001/116*0379*.., 63-118 245/35R19 A01 K2b K4a T93
e2*2007/46*0011*..
- Scenic / Gr. Scenic
Renault Talisman 81-165 225/40R19 A13 R37 A16 A58 A99
RFD 81-165 225/45R19 A12 R37 Car L05 Lim
e11*2007/46* 81-165 235/40R19 A90 R37 S04
2969*00-07; 81-165 245/40R19 A12
e2*2007/46*0653*..
Renault Talisman 4Control 81-165 245/40R19 K8g A01 A12 A16
RFD A58 A99 Car
e11*2007/46* L04 Lim S04
2969*00-07;
e2*2007/46*0653*..
- mit Allradlenkung
§22 53561*00
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 6 von 12
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
§22 53561*00
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
gungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH

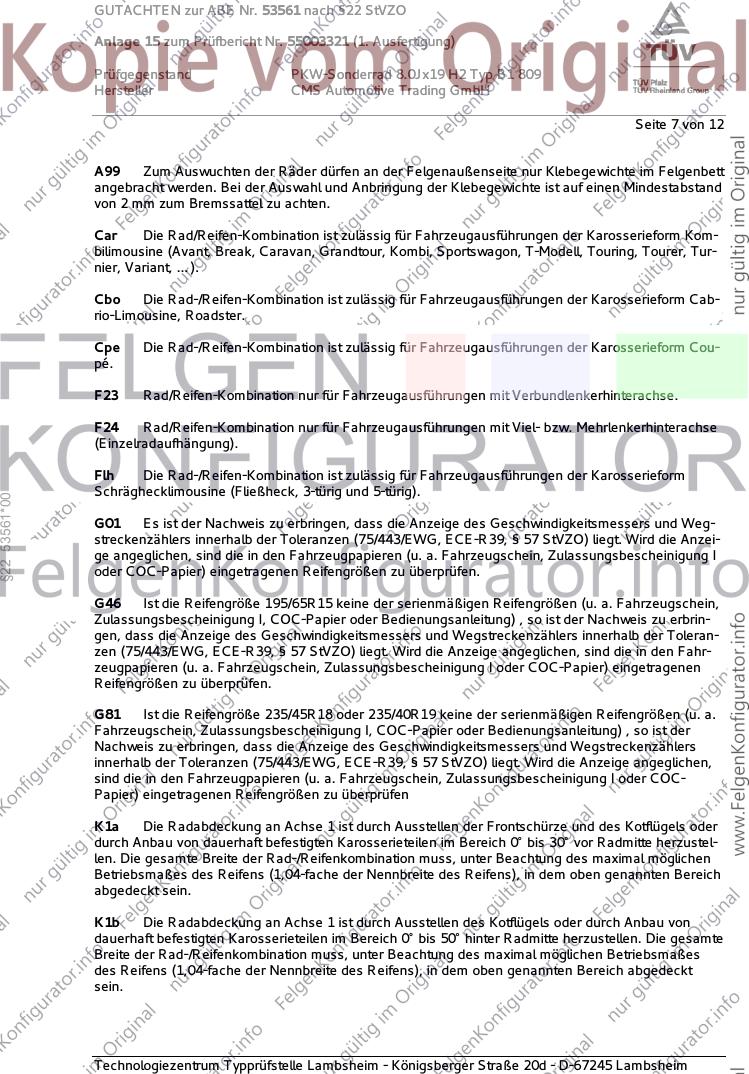

Seite 7 von 12
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
§22 53561*00
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH

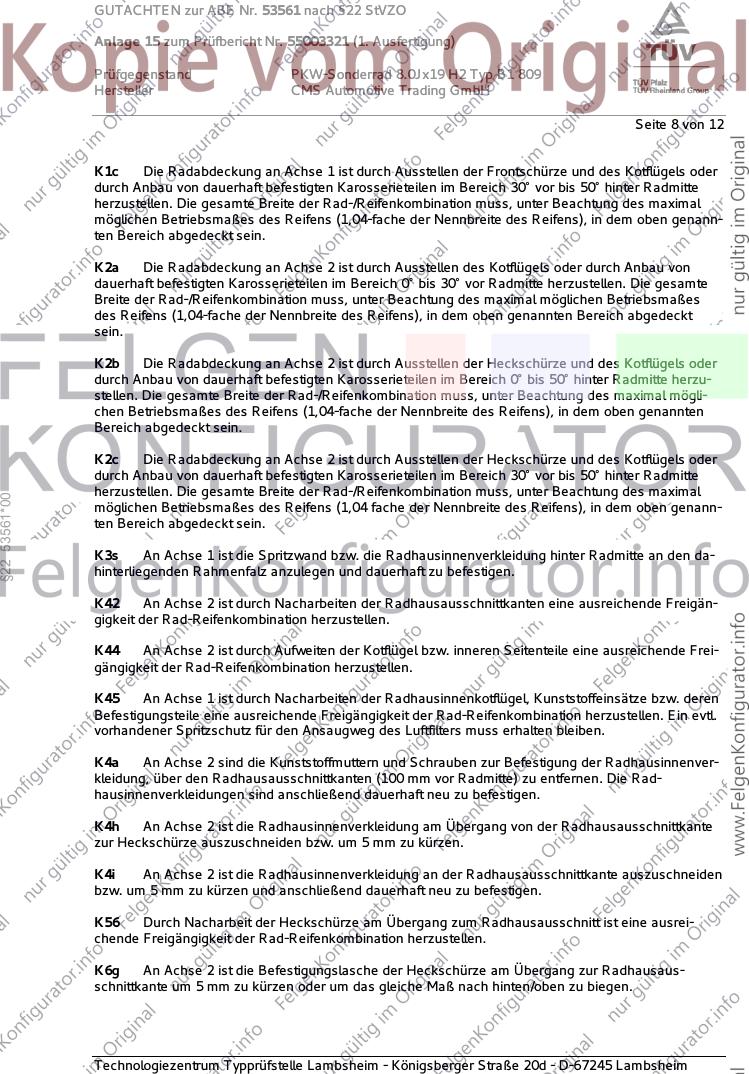

Seite 8 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
§22 53561*00
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der Radhausinnenver-
kleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die Rad-
hausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH

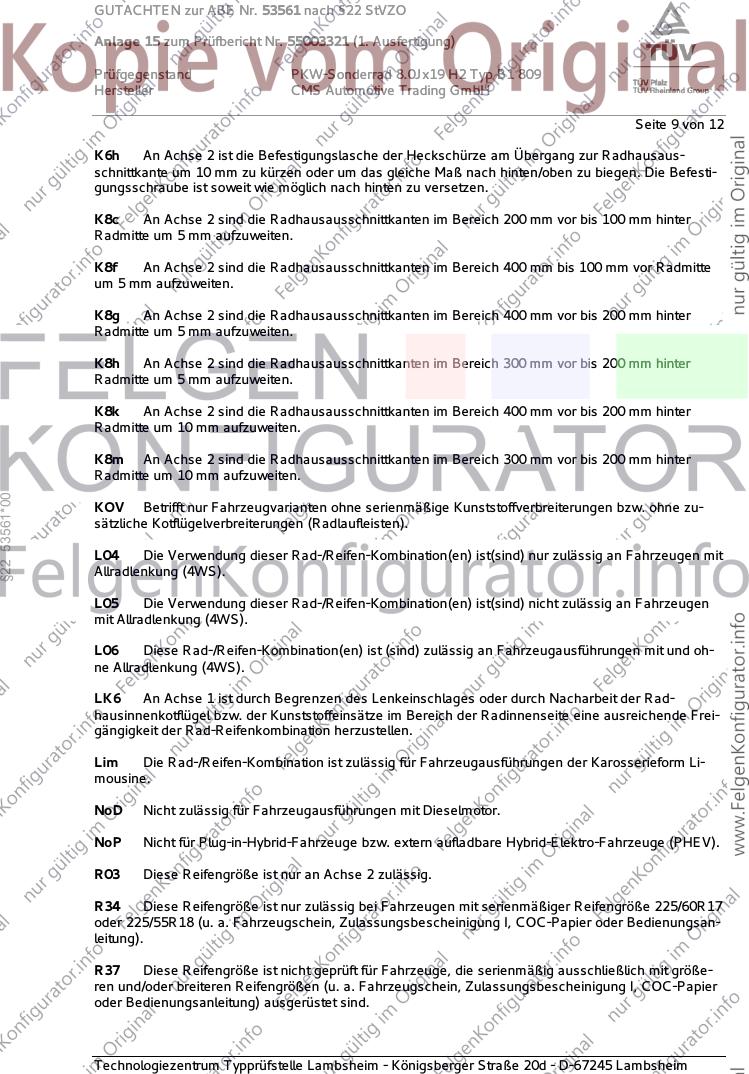

Seite 9 von 12
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
§22 53561*00
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und oh-
ne Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH

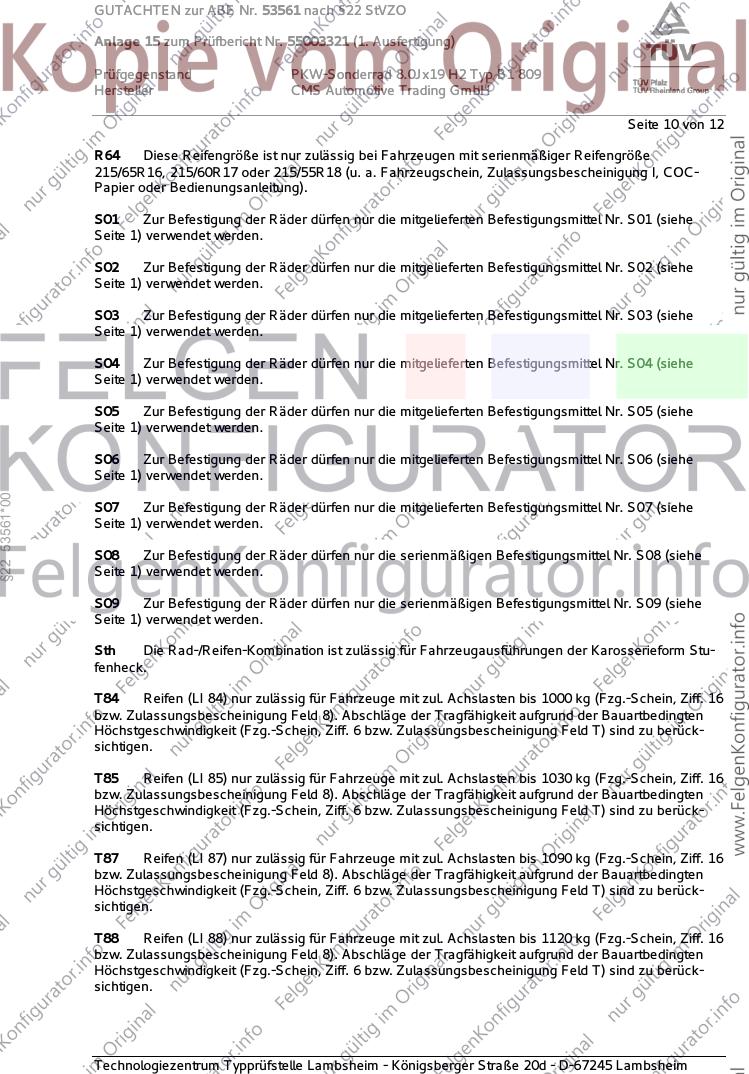

Seite 10 von 12
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
§22 53561*00
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH

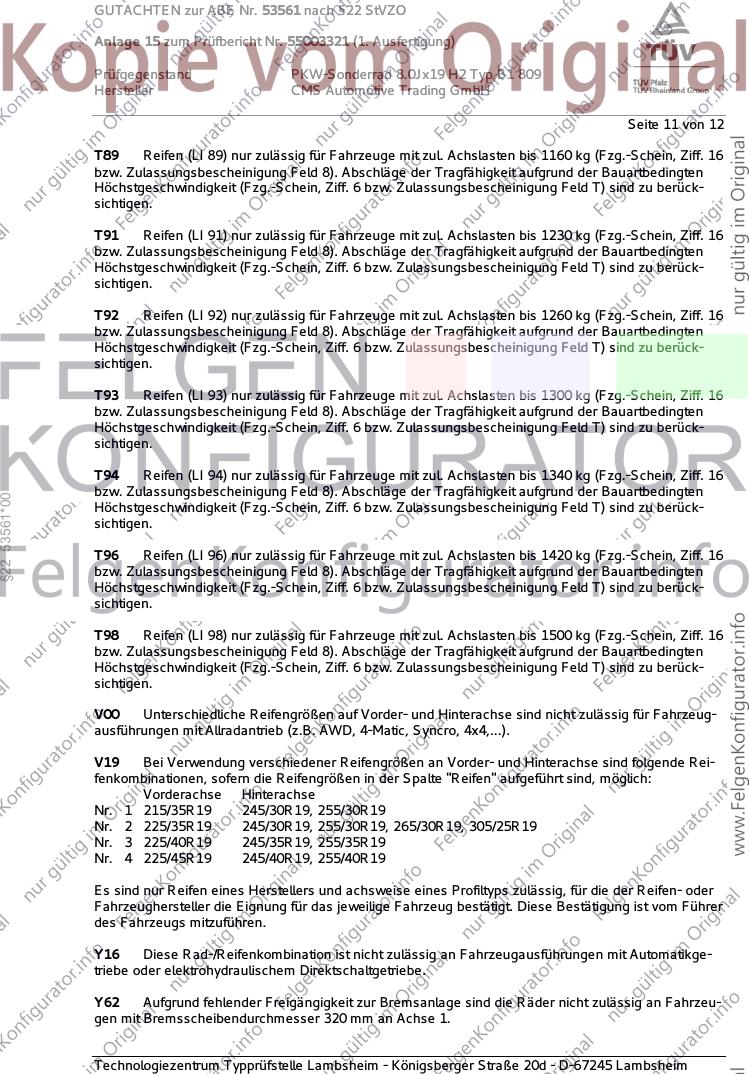

Seite 11 von 12
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 53561*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikge-
triebe oder elektrohydraulischem Direktschaltgetriebe.
Y62 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. Januar 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
§22 53561*00
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Januar 2021
Bohlander 00359287.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
