GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 1 von 15
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW83
Typ 19478
Radgröße 7Jx17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
550 19478 550 / Ø63,3-Ø60,1 4/100/60,1 37 625 2010
Kennzeichnungen
KBA-Nummer 100222
Herstellerzeichen MSW
Radtyp und Ausführung 19478 550
Radgröße 7Jx17 H2
Einpresstiefe ET 37
Herstelldatum Monat und Jahr
§22 100222*00
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,25 Kegel 60° 110 - 81720128
S02 Schraube M12x1,5 Kegel 60° 110 26 81720115
S03 Schraube M12x1,5 Kegel 60° 110 24 81720170
S04 Schraube M12x1,5 Kegel 60° 100 26 81720115
S05 Schraube M12x1,5 Kegel 60° 105 26 81720115
S06 Schraube M12x1,5 Kegel 60° 100 26 81720058
S07 Schraube M12x1,5 Kegel 60° 105 24 81720170
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Dacia
Lada
Mitsubishi
Nissan
Renault
Smart
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Dokker 55-96 205/45R17 T88 A12 A14 A21
SD 55-96 215/45R17 A01 K4h K6g K6i K8h T87 T91 A58 KOV S02
e2*2001/116*
0314*55-..;
e2*2007/46*0030*16-..
(OSD../8SD../SD*O../SD*8.
.)
Dacia Jogger 67-81 205/50R17 K2b K6w K8h A01 A12 A14
DJF 67-81 205/55R17 K2b K6w K8h A21 A58 Car
e19*2007/46*0026*.. 67-81 215/50R17 K2b K6w K8h KMV V17 S05
67-81 225/45R17 K2b K6w K8h
67-81 225/50R17 K2b K6x K8m
Dacia Lodgy 59-96 205/45R17 T88 A12 A14 A21
SD (JSD../SD*J..) 59-96 215/45R17 A01 K4g K6g K6i T87 T91 A58 KOV S02
e2*2001/116*
0314*49-..
Dacia Logan (I) 50-65 215/45R17 K4i K6g T91 A01 A12 A14
§22 100222*00
FSD/USD, SD/SR A21 A58 S05
N386;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Pick-Up
- geschl. Kasten
Dacia Logan (I) 50-77 205/45R17 A12 A14 A21
SD/SR 50-77 215/40R17 A01 K17 Sth S05
e2*2001/116* 50-77 215/45R17 A01 K17
0314*00-61;
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
Dacia Logan MCV (I) 50-77 205/45R17 K56 T88 A01 A12 A14
SD/SR 50-77 215/40R17 K2b K44 K56 T87 A21 Car S05
e2*2001/116* 50-77 215/45R17 K2b K44 K56
0314*00-61;
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Logan MCV (II) 53-74 195/45R17 T85 A12 A14 A21
SD/SR 53-74 205/45R17 A58 Car KOV
e2*2001/116* 53-74 215/40R17 S05
0314*64-.., 0323*31-.. 53-74 215/45R17
- Kombi
- (7SD/7SR../SD*7..)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

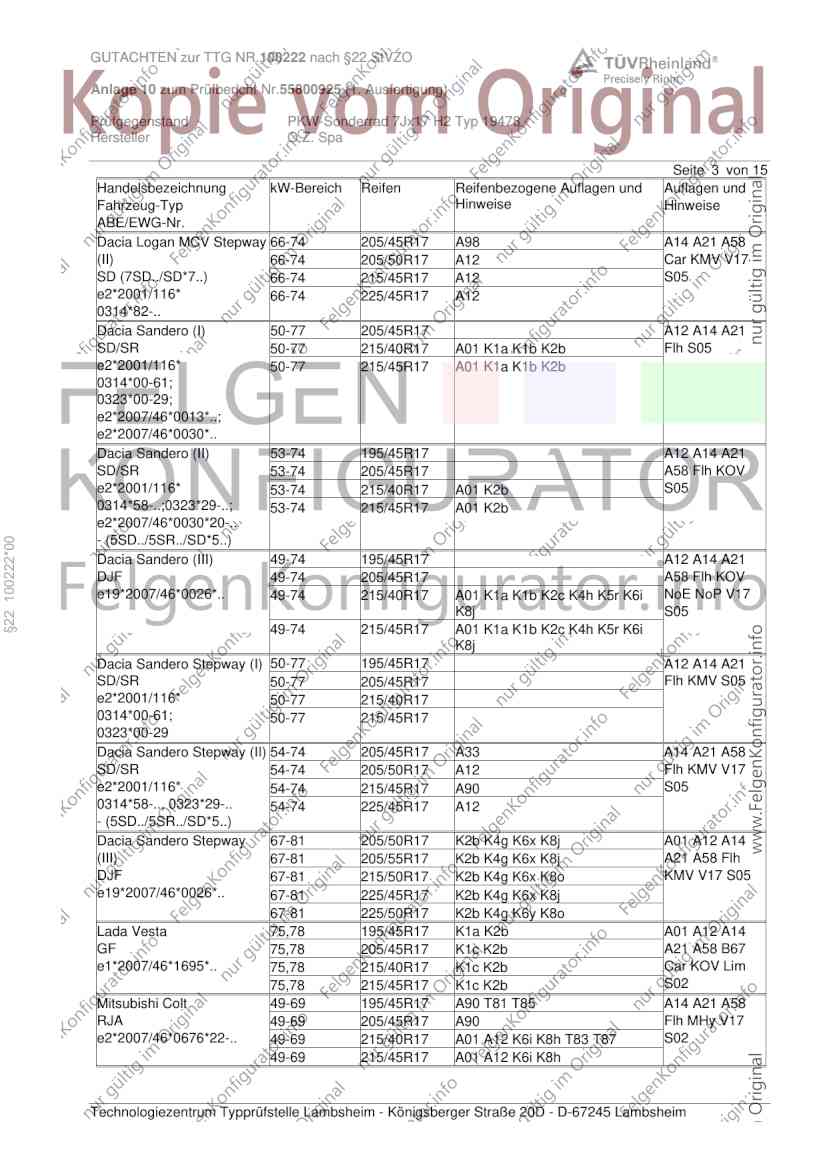

GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Logan MCV Stepway 66-74 205/45R17 A98 A14 A21 A58
(II) 66-74 205/50R17 A12 Car KMV V17
SD (7SD../SD*7..) 66-74 215/45R17 A12 S05
e2*2001/116* 66-74 225/45R17 A12
0314*82-..
Dacia Sandero (I) 50-77 205/45R17 A12 A14 A21
SD/SR 50-77 215/40R17 A01 K1a K1b K2b Flh S05
e2*2001/116* 50-77 215/45R17 A01 K1a K1b K2b
0314*00-61;
0323*00-29;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero (II) 53-74 195/45R17 A12 A14 A21
SD/SR 53-74 205/45R17 A58 Flh KOV
e2*2001/116* 53-74 215/40R17 A01 K2b S05
0314*58-..;0323*29-..; 53-74 215/45R17 A01 K2b
e2*2007/46*0030*20-..
- (5SD../5SR../SD*5..)
§22 100222*00
Dacia Sandero (III) 49-74 195/45R17 A12 A14 A21
DJF 49-74 205/45R17 A58 Flh KOV
e19*2007/46*0026*.. 49-74 215/40R17 A01 K1a K1b K2c K4h K5r K6i NoE NoP V17
K8j S05
49-74 215/45R17 A01 K1a K1b K2c K4h K5r K6i
K8j
Dacia Sandero Stepway (I) 50-77 195/45R17 A12 A14 A21
SD/SR 50-77 205/45R17 Flh KMV S05
e2*2001/116* 50-77 215/40R17
0314*00-61; 50-77 215/45R17
0323*00-29
Dacia Sandero Stepway (II) 54-74 205/45R17 A33 A14 A21 A58
SD/SR 54-74 205/50R17 A12 Flh KMV V17
e2*2001/116* 54-74 215/45R17 A90 S05
0314*58-.., 0323*29-.. 54-74 225/45R17 A12
- (5SD../5SR../SD*5..)
Dacia Sandero Stepway 67-81 205/50R17 K2b K4g K6x K8j A01 A12 A14
(III) 67-81 205/55R17 K2b K4g K6x K8j A21 A58 Flh
DJF 67-81 215/50R17 K2b K4g K6x K8o KMV V17 S05
e19*2007/46*0026*.. 67-81 225/45R17 K2b K4g K6x K8j
67-81 225/50R17 K2b K4g K6y K8o
Lada Vesta 75,78 195/45R17 K1a K2b A01 A12 A14
GF 75,78 205/45R17 K1c K2b A21 A58 B67
e1*2007/46*1695*.. 75,78 215/40R17 K1c K2b Car KOV Lim
75,78 215/45R17 K1c K2b S02
Mitsubishi Colt 49-69 195/45R17 A90 T81 T85 A14 A21 A58
RJA 49-69 205/45R17 A90 Flh MHy V17
e2*2007/46*0676*22-.. 49-69 215/40R17 A01 A12 K6i K8h T83 T87 S02
49-69 215/45R17 A01 A12 K6i K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

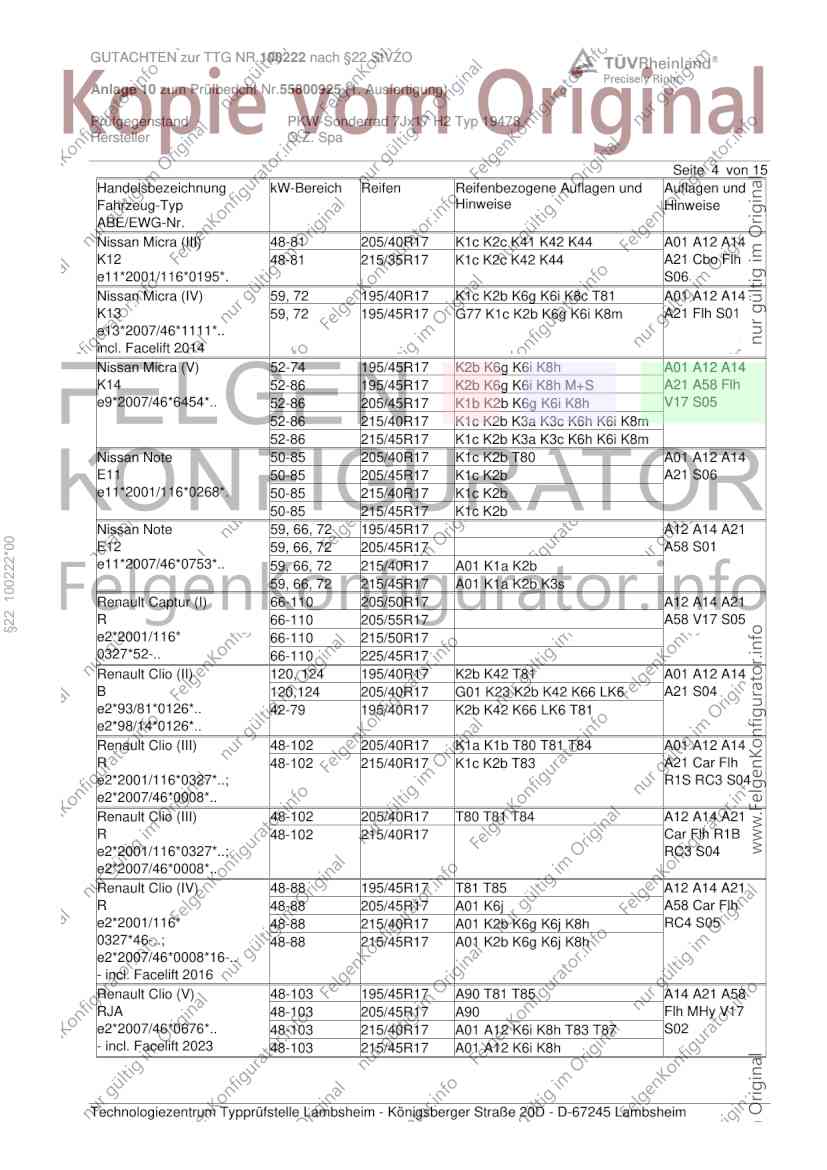

GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Micra (III) 48-81 205/40R17 K1c K2c K41 K42 K44 A01 A12 A14
K12 48-81 215/35R17 K1c K2c K42 K44 A21 Cbo Flh
e11*2001/116*0195*. S06
Nissan Micra (IV) 59, 72 195/40R17 K1c K2b K6g K6i K8c T81 A01 A12 A14
K13 59, 72 195/45R17 G77 K1c K2b K6g K6i K8m A21 Flh S01
e13*2007/46*1111*..
incl. Facelift 2014
Nissan Micra (V) 52-74 195/45R17 K2b K6g K6i K8h A01 A12 A14
K14 52-86 195/45R17 K2b K6g K6i K8h M+S A21 A58 Flh
e9*2007/46*6454*.. 52-86 205/45R17 K1b K2b K6g K6i K8h V17 S05
52-86 215/40R17 K1c K2b K3a K3c K6h K6i K8m
52-86 215/45R17 K1c K2b K3a K3c K6h K6i K8m
Nissan Note 50-85 205/40R17 K1c K2b T80 A01 A12 A14
E11 50-85 205/45R17 K1c K2b A21 S06
e11*2001/116*0268*. 50-85 215/40R17 K1c K2b
50-85 215/45R17 K1c K2b
Nissan Note 59, 66, 72 195/45R17 A12 A14 A21
§22 100222*00
E12 59, 66, 72 205/45R17 A58 S01
e11*2007/46*0753*.. 59, 66, 72 215/40R17 A01 K1a K2b
59, 66, 72 215/45R17 A01 K1a K2b K3s
Renault Captur (I) 66-110 205/50R17 A12 A14 A21
R 66-110 205/55R17 A58 V17 S05
e2*2001/116* 66-110 215/50R17
0327*52-.. 66-110 225/45R17
Renault Clio (II) 120, 124 195/40R17 K2b K42 T81 A01 A12 A14
B 120,124 205/40R17 G01 K23 K2b K42 K66 LK6 A21 S04
e2*93/81*0126*.. 42-79 195/40R17 K2b K42 K66 LK6 T81
e2*98/14*0126*..
Renault Clio (III) 48-102 205/40R17 K1a K1b T80 T81 T84 A01 A12 A14
R 48-102 215/40R17 K1c K2b T83 A21 Car Flh
e2*2001/116*0327*..; R1S RC3 S04
e2*2007/46*0008*..
Renault Clio (III) 48-102 205/40R17 T80 T81 T84 A12 A14 A21
R 48-102 215/40R17 Car Flh R1B
e2*2001/116*0327*..; RC3 S04
e2*2007/46*0008*..
Renault Clio (IV) 48-88 195/45R17 T81 T85 A12 A14 A21
R 48-88 205/45R17 A01 K6j A58 Car Flh
e2*2001/116* 48-88 215/40R17 A01 K2b K6g K6j K8h RC4 S05
0327*46-..; 48-88 215/45R17 A01 K2b K6g K6j K8h
e2*2007/46*0008*16-..
- incl. Facelift 2016
Renault Clio (V) 48-103 195/45R17 A90 T81 T85 A14 A21 A58
RJA 48-103 205/45R17 A90 Flh MHy V17
e2*2007/46*0676*.. 48-103 215/40R17 A01 A12 K6i K8h T83 T87 S02
- incl. Facelift 2023 48-103 215/45R17 A01 A12 K6i K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

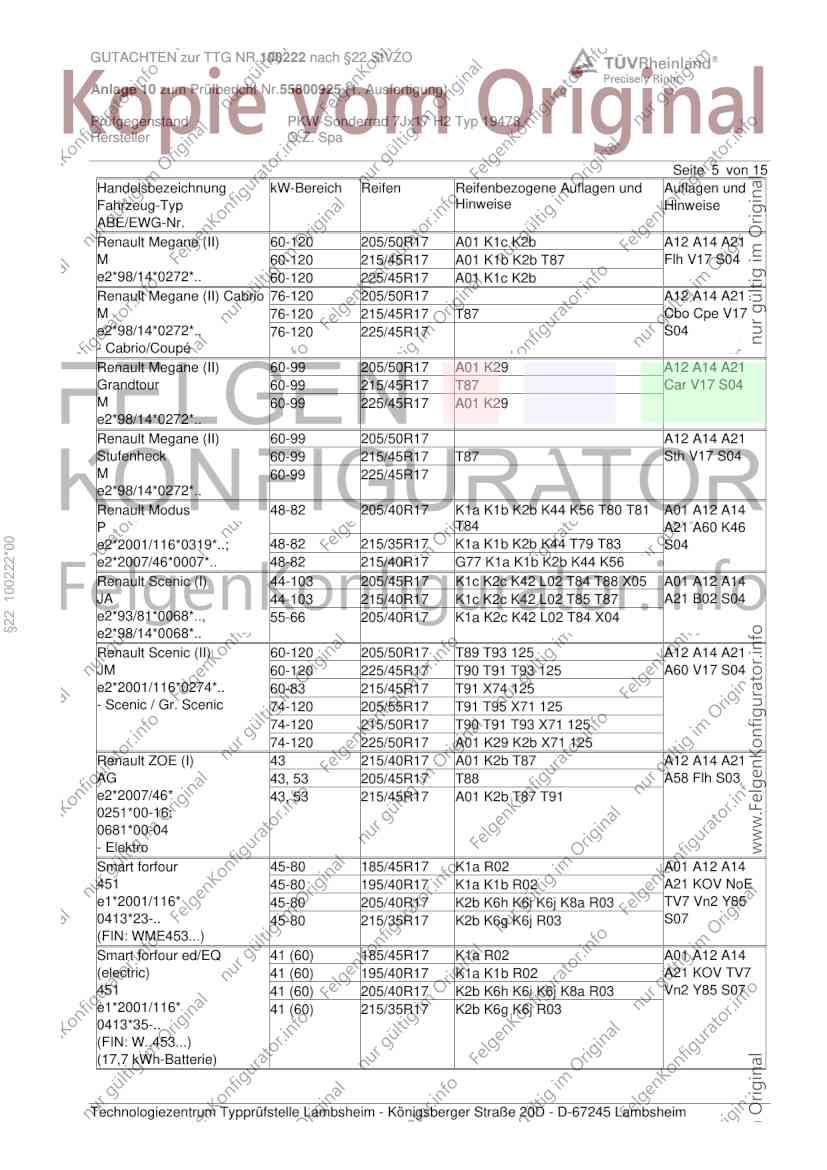

GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane (II) 60-120 205/50R17 A01 K1c K2b A12 A14 A21
M 60-120 215/45R17 A01 K1b K2b T87 Flh V17 S04
e2*98/14*0272*.. 60-120 225/45R17 A01 K1c K2b
Renault Megane (II) Cabrio 76-120 205/50R17 A12 A14 A21
M 76-120 215/45R17 T87 Cbo Cpe V17
e2*98/14*0272*.. 76-120 225/45R17 S04
- Cabrio/Coupé
Renault Megane (II) 60-99 205/50R17 A01 K29 A12 A14 A21
Grandtour 60-99 215/45R17 T87 Car V17 S04
M 60-99 225/45R17 A01 K29
e2*98/14*0272*..
Renault Megane (II) 60-99 205/50R17 A12 A14 A21
Stufenheck 60-99 215/45R17 T87 Sth V17 S04
M 60-99 225/45R17
e2*98/14*0272*..
Renault Modus 48-82 205/40R17 K1a K1b K2b K44 K56 T80 T81 A01 A12 A14
P T84 A21 A60 K46
§22 100222*00
e2*2001/116*0319*..; 48-82 215/35R17 K1a K1b K2b K44 T79 T83 S04
e2*2007/46*0007*.. 48-82 215/40R17 G77 K1a K1b K2b K44 K56
Renault Scenic (I) 44-103 205/45R17 K1c K2c K42 L02 T84 T88 X05 A01 A12 A14
JA 44-103 215/40R17 K1c K2c K42 L02 T85 T87 A21 B02 S04
e2*93/81*0068*.., 55-66 205/40R17 K1a K2c K42 L02 T84 X04
e2*98/14*0068*..
Renault Scenic (II) 60-120 205/50R17 T89 T93 125 A12 A14 A21
JM 60-120 225/45R17 T90 T91 T93 125 A60 V17 S04
e2*2001/116*0274*.. 60-83 215/45R17 T91 X74 125
- Scenic / Gr. Scenic 74-120 205/55R17 T91 T95 X71 125
74-120 215/50R17 T90 T91 T93 X71 125
74-120 225/50R17 A01 K29 K2b X71 125
Renault ZOE (I) 43 215/40R17 A01 K2b T87 A12 A14 A21
AG 43, 53 205/45R17 T88 A58 Flh S03
e2*2007/46* 43, 53 215/45R17 A01 K2b T87 T91
0251*00-16;
0681*00-04
- Elektro
Smart forfour 45-80 185/45R17 K1a R02 A01 A12 A14
451 45-80 195/40R17 K1a K1b R02 A21 KOV NoE
e1*2001/116* 45-80 205/40R17 K2b K6h K6i K6j K8a R03 TV7 Vn2 Y85
0413*23-.. 45-80 215/35R17 K2b K6g K6j R03 S07
(FIN: WME453...)
Smart forfour ed/EQ 41 (60) 185/45R17 K1a R02 A01 A12 A14
(electric) 41 (60) 195/40R17 K1a K1b R02 A21 KOV TV7
451 41 (60) 205/40R17 K2b K6h K6i K6j K8a R03 Vn2 Y85 S07
e1*2001/116* 41 (60) 215/35R17 K2b K6g K6j R03
0413*35-..
(FIN: W..453...)
(17,7 kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

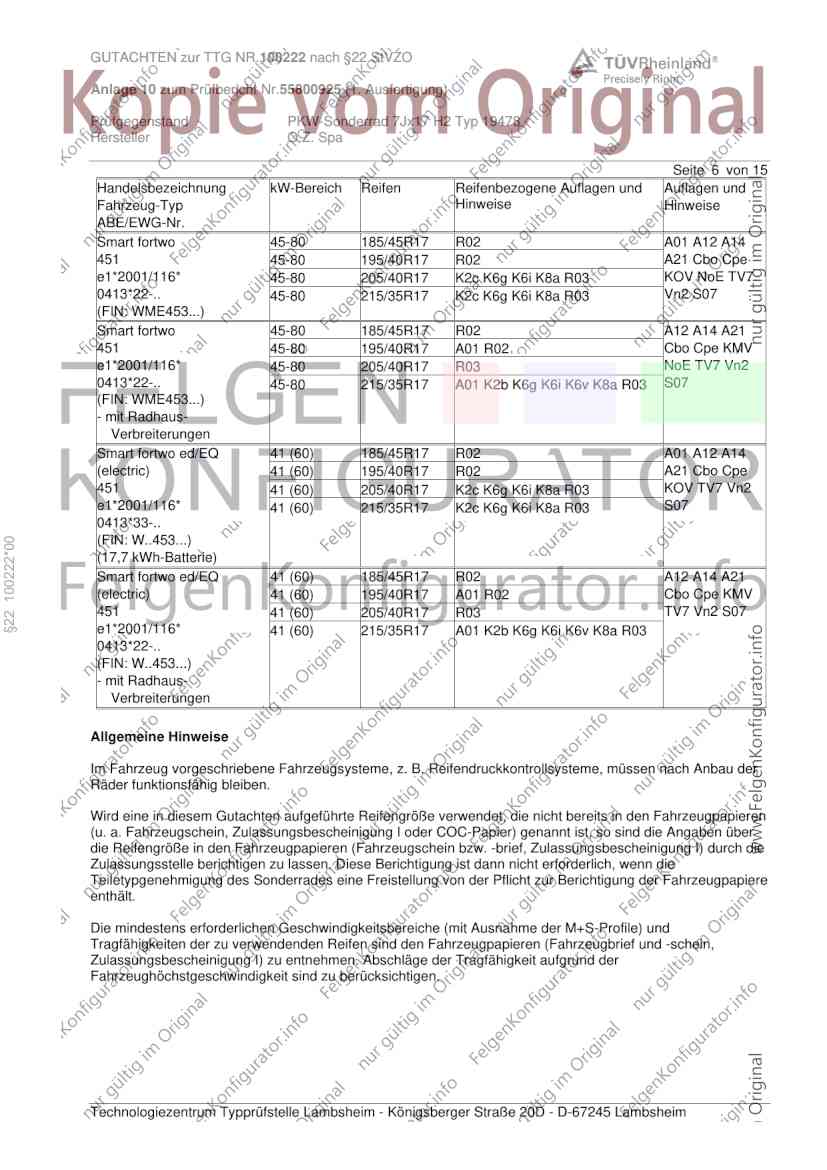

GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Smart fortwo 45-80 185/45R17 R02 A01 A12 A14
451 45-80 195/40R17 R02 A21 Cbo Cpe
e1*2001/116* 45-80 205/40R17 K2c K6g K6i K8a R03 KOV NoE TV7
0413*22-.. 45-80 215/35R17 K2c K6g K6i K8a R03 Vn2 S07
(FIN: WME453...)
Smart fortwo 45-80 185/45R17 R02 A12 A14 A21
451 45-80 195/40R17 A01 R02 Cbo Cpe KMV
e1*2001/116* 45-80 205/40R17 R03 NoE TV7 Vn2
0413*22-.. 45-80 215/35R17 A01 K2b K6g K6i K6v K8a R03 S07
(FIN: WME453...)
- mit Radhaus-
Verbreiterungen
Smart fortwo ed/EQ 41 (60) 185/45R17 R02 A01 A12 A14
(electric) 41 (60) 195/40R17 R02 A21 Cbo Cpe
451 41 (60) 205/40R17 K2c K6g K6i K8a R03 KOV TV7 Vn2
e1*2001/116* 41 (60) 215/35R17 K2c K6g K6i K8a R03 S07
0413*33-..
(FIN: W..453...)
§22 100222*00
(17,7 kWh-Batterie)
Smart fortwo ed/EQ 41 (60) 185/45R17 R02 A12 A14 A21
(electric) 41 (60) 195/40R17 A01 R02 Cbo Cpe KMV
451 41 (60) 205/40R17 R03 TV7 Vn2 S07
e1*2001/116* 41 (60) 215/35R17 A01 K2b K6g K6i K6v K8a R03
0413*22-..
(FIN: W..453...)
- mit Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa

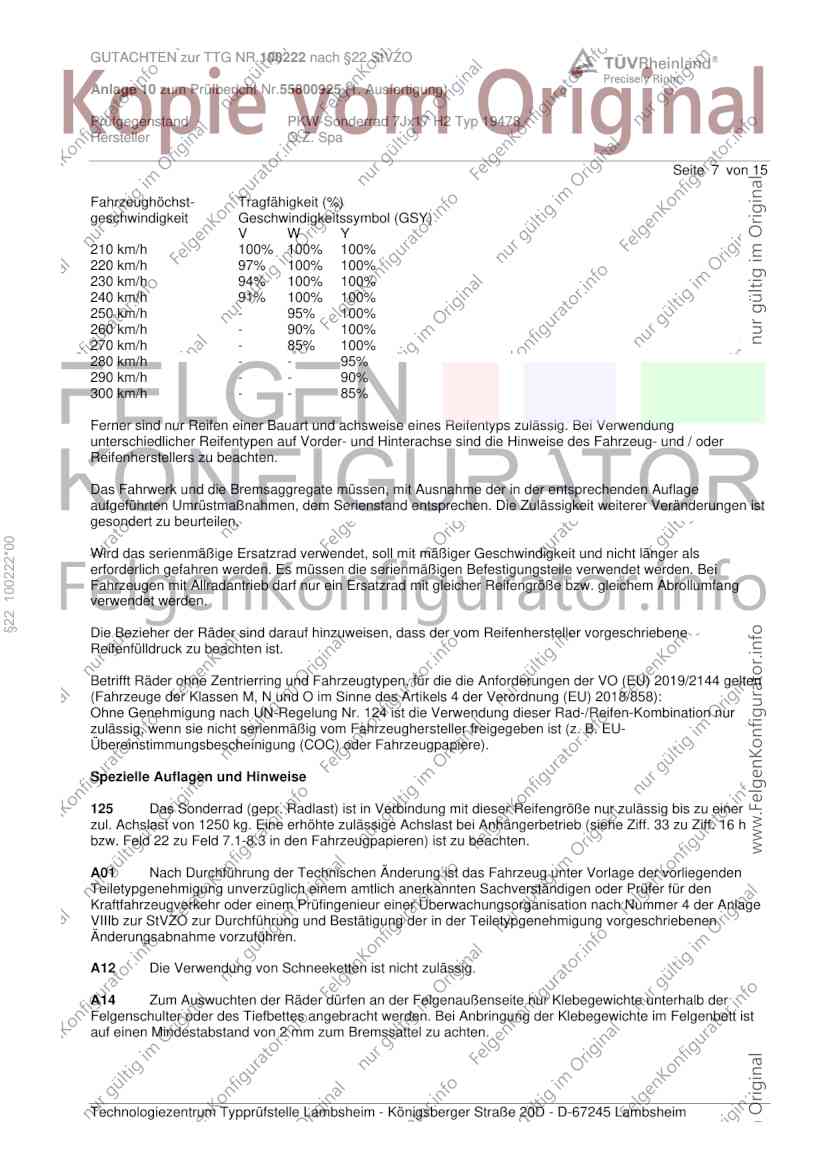

Seite 7 von 15
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 100222*00
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
125 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1250 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa

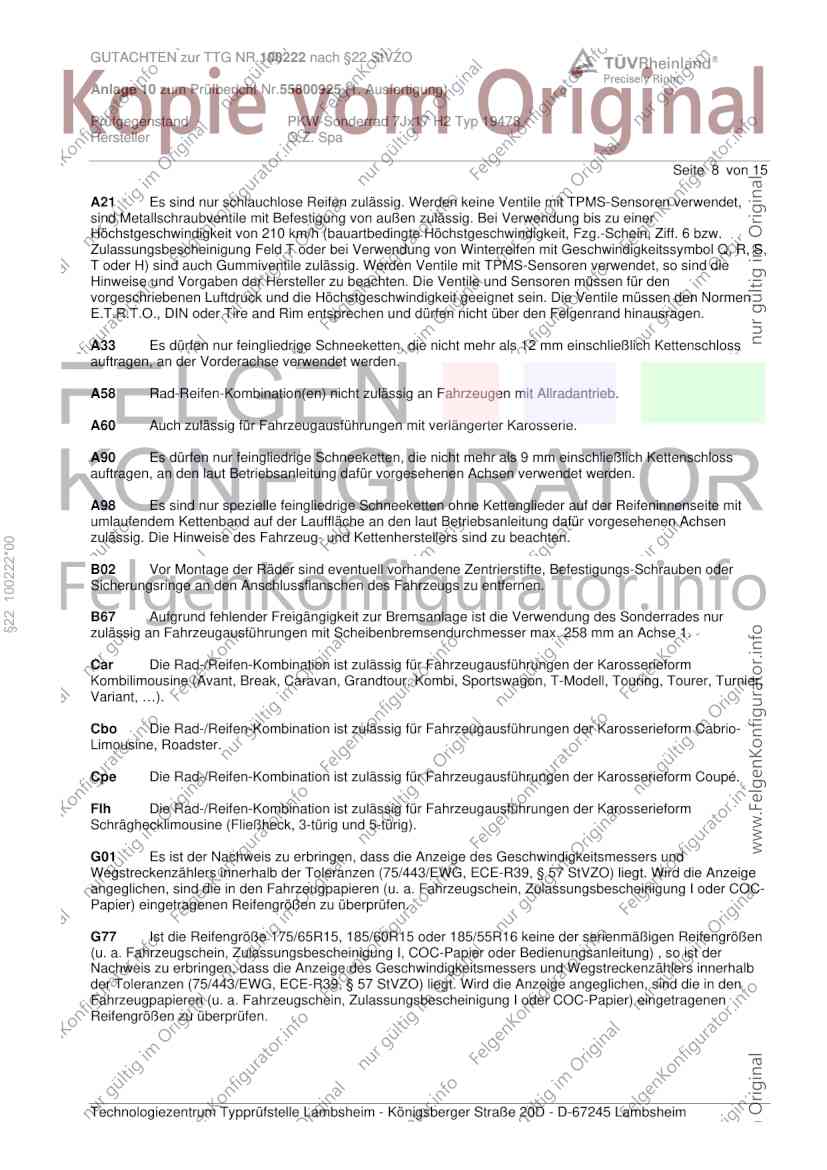

Seite 8 von 15
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
§22 100222*00
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B67 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 258 mm an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen Reifengrößen
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb
der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa

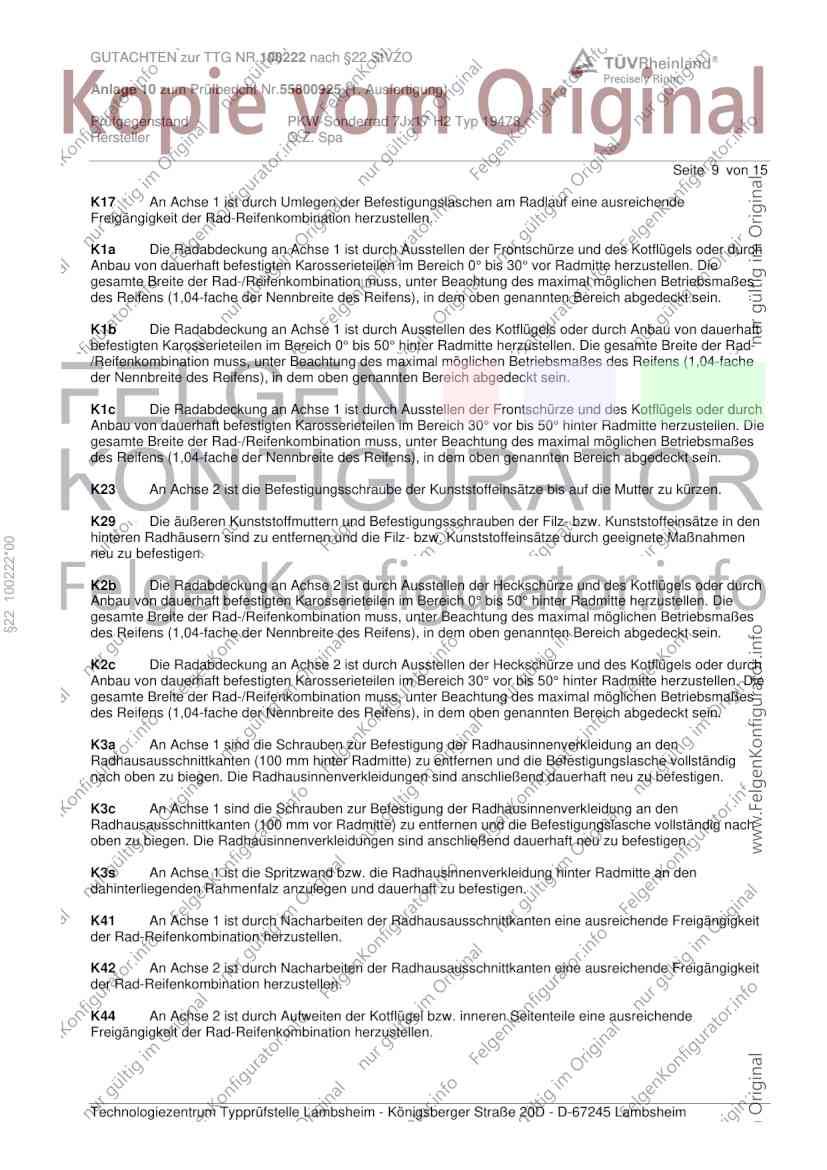

Seite 9 von 15
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K23 An Achse 2 ist die Befestigungsschraube der Kunststoffeinsätze bis auf die Mutter zu kürzen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze in den
hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete Maßnahmen
§22 100222*00
neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa

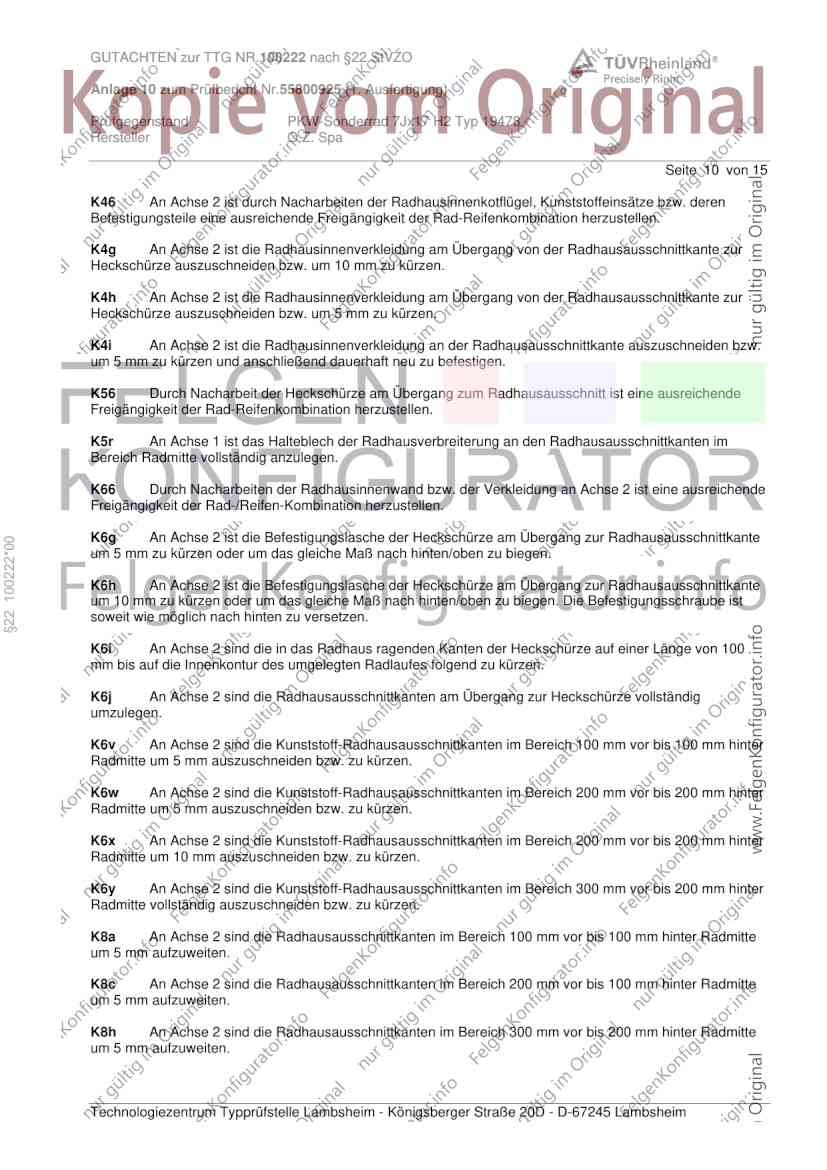

Seite 10 von 15
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5r An Achse 1 ist das Halteblech der Radhausverbreiterung an den Radhausausschnittkanten im
Bereich Radmitte vollständig anzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausreichende
Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
§22 100222*00
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.

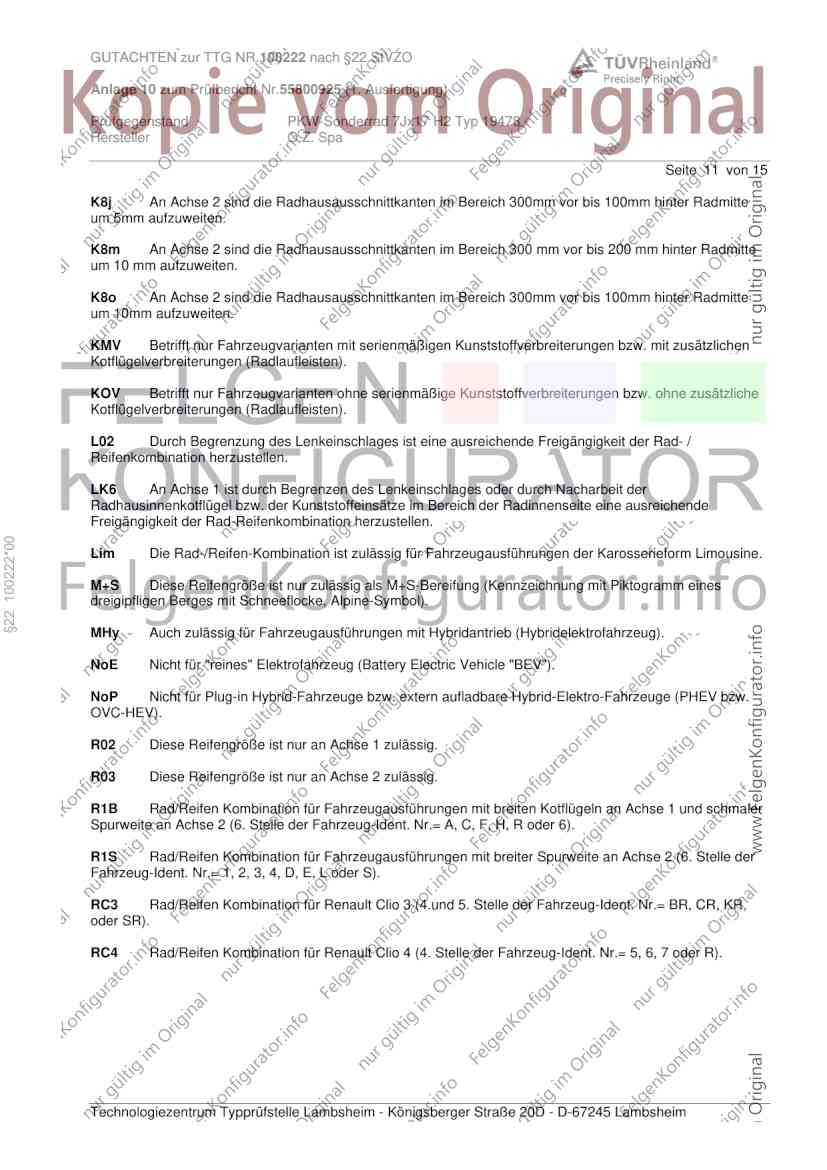

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 11 von 15
K8j An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter Radmitte
um 5mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter Radmitte
um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§22 100222*00
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und schmaler
Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6. Stelle der
Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR, KR,
oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. Stelle der Fahrzeug-Ident. Nr.= 5, 6, 7 oder R).

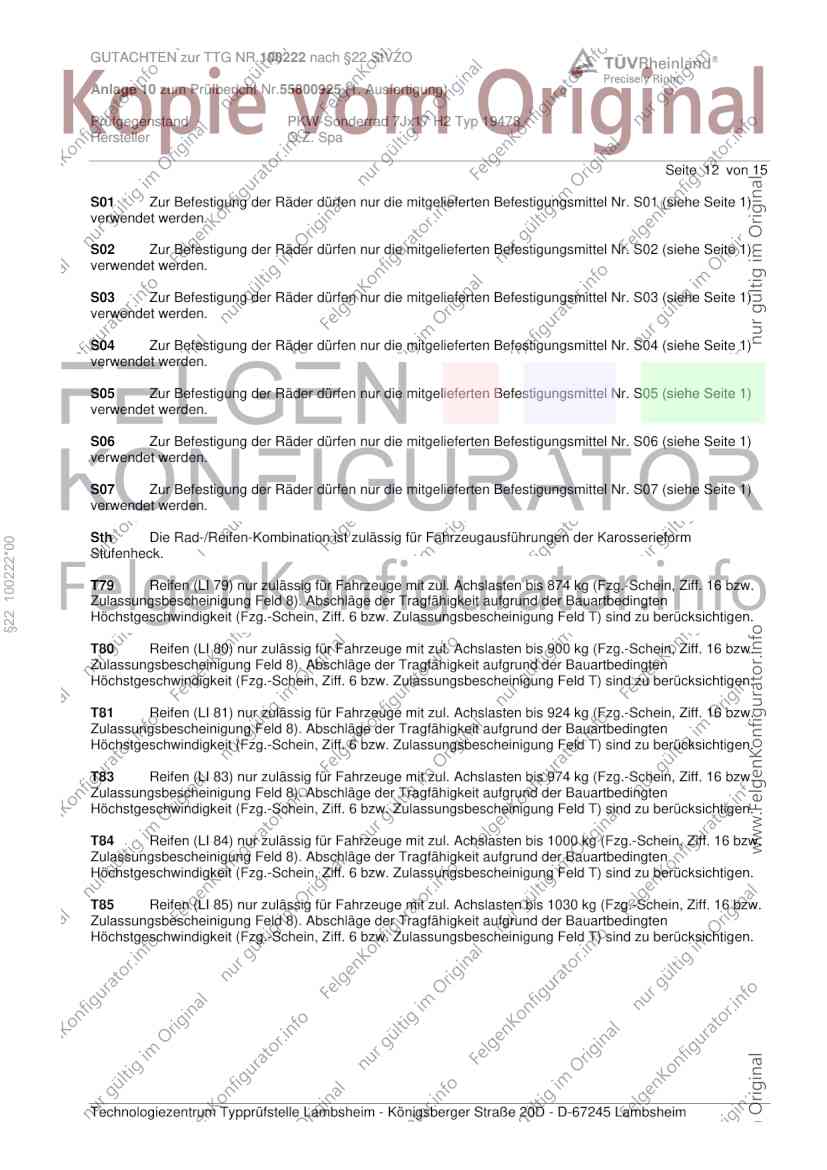

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 12 von 15
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§22 100222*00
Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.

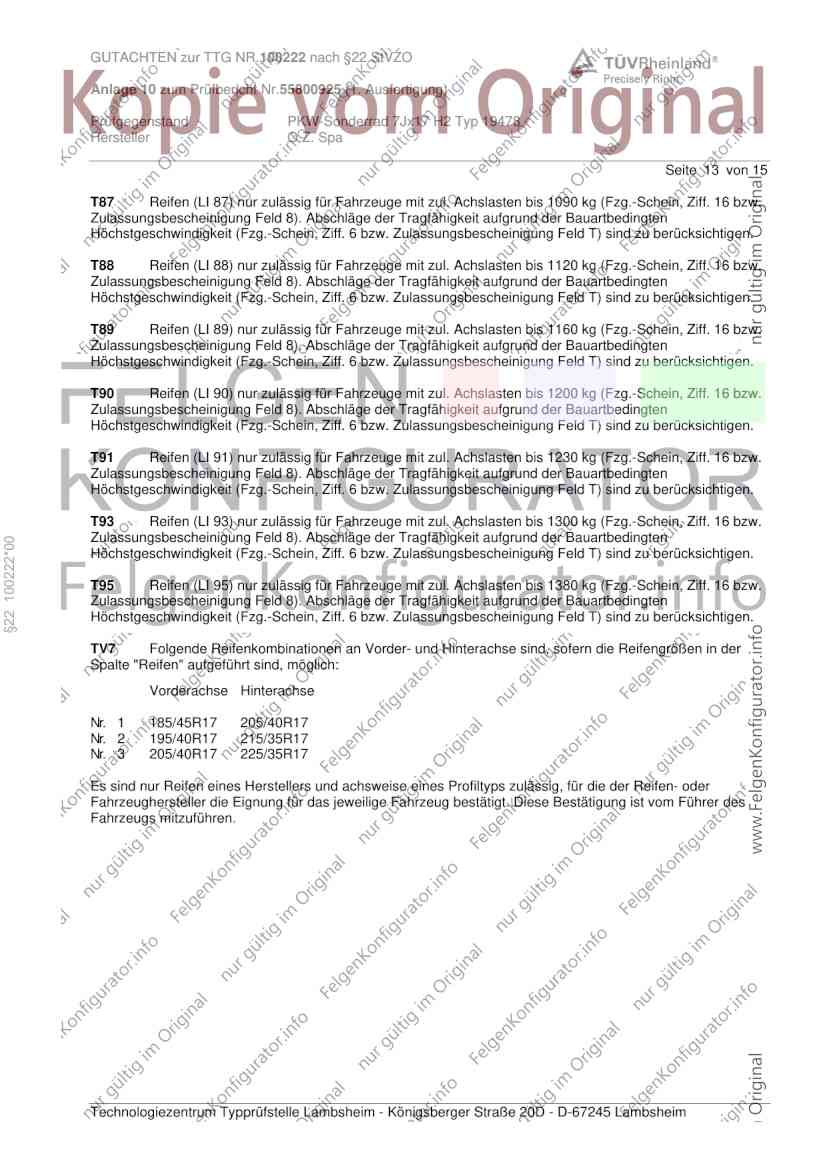

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 13 von 15
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 100222*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
TV7 Folgende Reifenkombinationen an Vorder- und Hinterachse sind, sofern die Reifengrößen in der
Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/45R17 205/40R17
Nr. 2 195/40R17 215/35R17
Nr. 3 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.

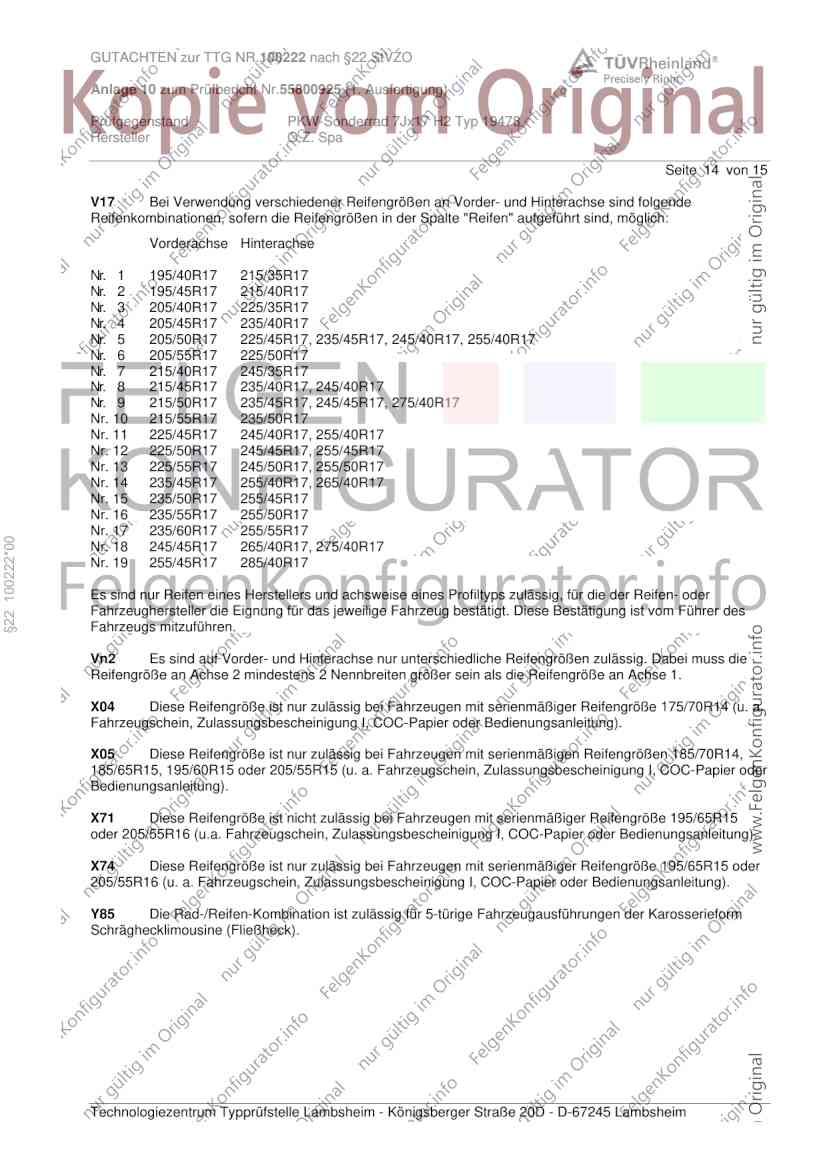

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 14 von 15
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
§22 100222*00
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X05 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen 185/70R14,
185/65R15, 195/60R15 oder 205/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X71 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R15
oder 205/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X74 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R15 oder
205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100222 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55800925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19478
Hersteller O.Z. Spa
Seite 15 von 15
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. Februar 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum November 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. Februar 2025
§22 100222*00
Pohl 00441930.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
