Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 1 von 17
Fahrzeughersteller : AUTOMOBILES DACIA S.A., LADA, NISSAN, NISSAN EUROPE
(F), Nissan International S. A., RENAULT
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
CC 60,1 CC Ø60,1-H-Ø72 60,1 Kunststoff 655 2100 11/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUTOMOBILES DACIA S.A.
Befestigungsteile : Kegelbund-schrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad
Zubehör : H11
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : SD
110 Nm für Typ : SD
120 Nm für Typ : SD
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2001/116*0314*.., 50 - 77 205/45R17 84 11A; 24J; 24M Sandero bis Mj 2012;
e2*2007/46*0030*.. 215/40R17 83 11A; 24J; 24M Nicht Sandero Stepway;
215/45R17 87 11A; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
SD e2*2001/116*0314*.., 50 - 77 205/45R17 84 5EA Logan (Stufenheck)
e2*2007/46*0030*.. 215/40R17 83 5DW bis Mj 2012;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
SD e2*2001/116*0314*.., 50 - 77 205/45R17 88 11A; 24M Nicht Logan Express;
e2*2007/46*0030*.. 215/40R17 87 11A; 24M Nicht Logan Pick-Up;
Nicht Lodgy; Kombi
bis Mj.2013;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 2 von 17
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2001/116*0314*.., 50 - 74 195/45R17 81 Nicht Sandero Stepway;
e2*2007/46*0030*.. 205/45R17 84 Sandero (Schrägheck)
215/45R17 87 ab Mj2013;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
SD e2*2001/116*0314*.., 55 - 96 205/45R17 88 5FE nur Dokker; nicht
e2*2007/46*0030*.. 215/45R17 87 11A; 27H; 5ET Dokker Stepway; Kombi
215/45R17 88 11A; 27H; 5FE u. Lkw geschl. Kasten;
215/45R17 91 11A; 27H Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
SD e2*2001/116*0314*.. 59 - 96 205/45R17 88 11A; 27H Nicht Lodgy; Lodgy
215/45R17 87 11A; 27F; 5ET Stepway; Frontantrieb;
215/45R17 88 11A; 27F 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
SD e2*2001/116*0314*.., 50 - 77 195/45R17 85 Logan MCV ab MJ
2013;
e2*2007/46*0030*.. 195/45R17 85 Logan (Stufenheck) ab
205/45R17 84 Mj 2013; Logan
215/45R17 87 (Kombi) ab Mj.2013;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
SD e2*2001/116*0314*.. 54 - 77 225/45R17 91 Sandero Stepway ab Mj
2013; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
SD e2*2001/116*0314*.. 60 - 96 205/45R17 88 Nur Lodgy; nicht
215/45R17 87 11A; 27H; 5ET Lodgy Stepway;
215/45R17 88 11A; 27H Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 3 von 17

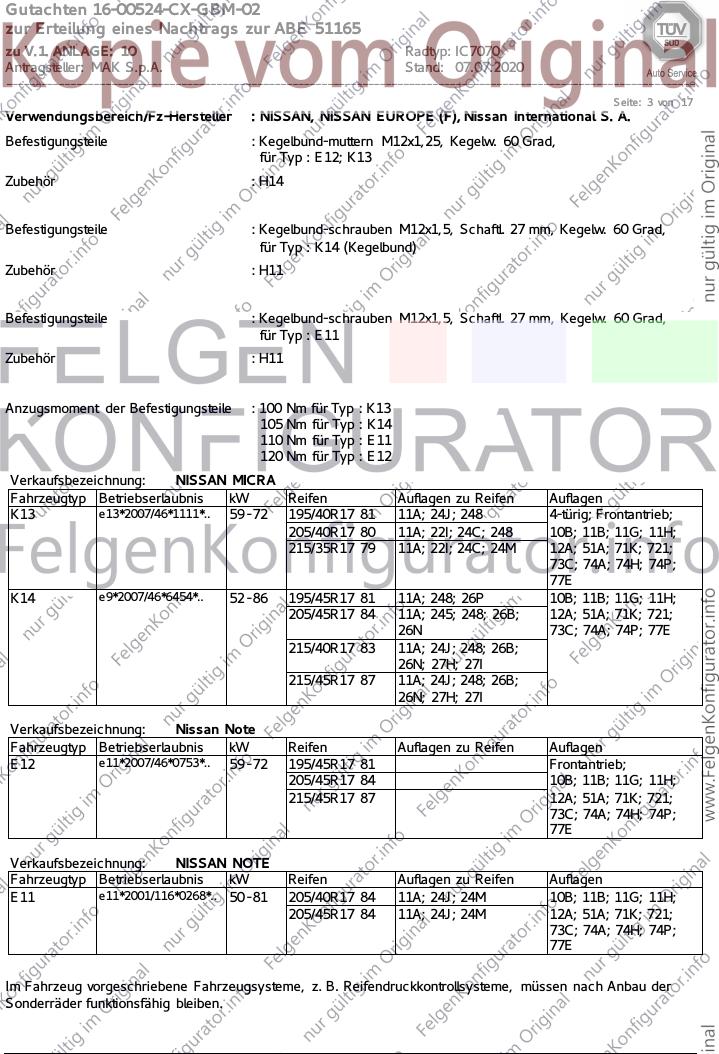

Verwendungsbereich/Fz-Hersteller : NISSAN, NISSAN EUROPE (F), Nissan International S. A.
Befestigungsteile : Kegelbund-muttern M12x1,25, Kegelw. 60 Grad,
für Typ : E12; K13
Zubehör : H14
Befestigungsteile : Kegelbund-schrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : K14 (Kegelbund)
Zubehör : H11
Befestigungsteile : Kegelbund-schrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : E11
Zubehör : H11
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : K13
105 Nm für Typ : K14
110 Nm für Typ : E11
120 Nm für Typ : E12
Verkaufsbezeichnung: NISSAN MICRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K13 e13*2007/46*1111*.. 59 - 72 195/40R17 81 11A; 24J; 248 4-türig; Frontantrieb;
205/40R17 80 11A; 22I; 24C; 248 10B; 11B; 11G; 11H;
215/35R17 79 11A; 22I; 24C; 24M 12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
K14 e9*2007/46*6454*.. 52 - 86 195/45R17 81 11A; 248; 26P 10B; 11B; 11G; 11H;
205/45R17 84 11A; 245; 248; 26B; 12A; 51A; 71K; 721;
26N 73C; 74A; 74P; 77E
215/40R17 83 11A; 24J; 248; 26B;
26N; 27H; 27I
215/45R17 87 11A; 24J; 248; 26B;
26N; 27H; 27I
Verkaufsbezeichnung: Nissan Note
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E12 e11*2007/46*0753*.. 59 - 72 195/45R17 81 Frontantrieb;
205/45R17 84 10B; 11B; 11G; 11H;
215/45R17 87 12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
Verkaufsbezeichnung: NISSAN NOTE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E11 e11*2001/116*0268*.. 50 - 81 205/40R17 84 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/45R17 84 11A; 24J; 24M 12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 4 von 17
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : LADA
Befestigungsteile : Kegelbund-schrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad
Zubehör : H11
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: LADA VESTA, LADA VESTA CROSS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GF e1*2007/46*1695*.. 75 - 78 195/45R17 81 11A; 245; 248 LADA VESTA; LADA
205/45R17 84 11A; 245; 248 VESTA CROSS;
215/45R17 87 11A; 241; 246; 248; Kombilimousine;
26P Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbund-schrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad
Zubehör : H11
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : B56
105 Nm für Typ : SR
110 Nm für Typ : M; P; R
125 Nm für Typ : N erhöhtes Anzugsmoment
130 Nm für Typ : JM
Verkaufsbezeichnung: CLIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R e2*2001/116*0327*.. 48 - 82 205/40R17 80 5DA Nicht Kombi
48 - 102 205/40R17 84 (Grandtour); nicht ab
215/35R17 83 11A; 24J; 24M MJ 2012;
215/40R17 83 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 5 von 17
Verkaufsbezeichnung: CLIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R e2*2001/116*0327*.. 48 - 82 205/40R17 84 11A; 24J; 24M Nur Kombi (Grandtour);
215/35R17 83 11A; 24J; 24M nicht ab MJ 2012;
215/40R17 83 11A; 24J; 24M Frontantrieb;
55 - 82 205/40R17 80 11A; 24J; 24M; 5DA 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
R e2*2007/46*0008*.. 48 - 88 205/45R17 84 11A; 27H Clio 4 ab Mj. 2012;
215/40R17 83 11A; 26P; 27H Kombilimousine;
215/45R17 87 11A; 26P; 27H Schrägheck; nicht
225/45R17 91 11A; 246; 248; 26P; Captur;
27F 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
Verkaufsbezeichnung: CLIO, CAPTUR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R e2*2001/116*0327*.. 48 - 88 205/45R17 84 11A; 27H Clio 4 ab Mj. 2012;
215/40R17 83 11A; 26P; 27H Kombilimousine;
215/45R17 87 11A; 26P; 27H Schrägheck; nicht
225/45R17 91 11A; 246; 248; 26P; Captur;
27F 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
R e2*2001/116*0327*.. 66 - 110 215/45R17 87 Frontantrieb; Captur;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
Verkaufsbezeichnung: LOGAN,SANDERO, DUSTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SR e2*2001/116*0323*.., 50 - 77 205/45R17 88 11A; 24M Nicht Logan Express;
e2*2007/46*0013*.. 215/40R17 87 11A; 24M Nicht Logan Pick-Up;
Nicht Lodgy; Kombi
bis Mj.2013;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
SR e2*2001/116*0323*.., 50 - 77 205/45R17 84 11A; 24J; 24M Sandero bis Mj 2012;
e2*2007/46*0013*.. 215/40R17 83 11A; 24J; 24M Nicht Sandero Stepway;
215/45R17 87 11A; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 6 von 17
Verkaufsbezeichnung: LOGAN,SANDERO, DUSTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SR e2*2001/116*0323*.. 50 - 77 205/45R17 84 5EA Logan (Stufenheck)
215/40R17 83 5DW bis Mj 2012;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
SR e2*2001/116*0323*.. 50 - 77 195/45R17 85 Logan MCV ab MJ
2013;
195/45R17 85 Logan (Stufenheck) ab
205/45R17 84 Mj 2013; Logan
215/45R17 87 (Kombi) ab Mj.2013;
Logan (Stufenheck) ab
Mj.2013; Logan
(Kombi) ab Mj.2013;
Logan MCV ab Mj.2013;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
Verkaufsbezeichnung: MODUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P e2*2001/116*0319*.. 48 - 82 205/40R17 84 Modus (kurzer
215/35R17 83 Radstand); Grand
215/40R17 83 Modus (langer
Radstand);
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
Verkaufsbezeichnung: RENAULT LAGUNA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B56 e2*93/81*0012*.., 66 - 84 215/40R17 87 11A; 22B; 24C; 24M; 10B; 11B; 11G; 11H;
e2*98/14*0012*.. 5EG; 5ET 12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
77E
B56 G638 61 - 62 215/40R17 87 11A; 22B; 24C; 24M; 10B; 11B; 11G; 11H;
5ET 12A; 51A; 71K; 721;
66 - 83 215/40R17-83 11A; 22B; 24C; 24M 73C; 74A; 74H; 74P;
77E
Verkaufsbezeichnung: RENAULT MEGANE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e2*98/14*0272*.. 60 - 120 205/50R17 89 Kombi (Grandtour);
215/45R17 87W Cabrio; Stufenheck;
225/45R17 90 Steilheck;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 77E
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 7 von 17
Verkaufsbezeichnung: RENAULT SCENIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JM e2*2001/116*0274*.. 60 - 99 205/50R17 89 5FM kurzer Radstand;
225/45R17 90 5GA langer Radstand;
60 - 120 215/45R17 91 10B; 11B; 11G; 11H;
74 - 120 205/55R17 91 54F 12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 77E
Verkaufsbezeichnung: TWINGO, WIND
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N e2*2001/116*0359*.. 74 - 98 195/40R17 81 11A; 22M; 51J erhöhtes
Anzugsmoment
205/40R17 80 11A; 21P; 22M 125 Nm; Nur Wind;
215/35R17 83 11A; 21P; 22I; 22L; 245 Cabrio; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 740; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 8 von 17

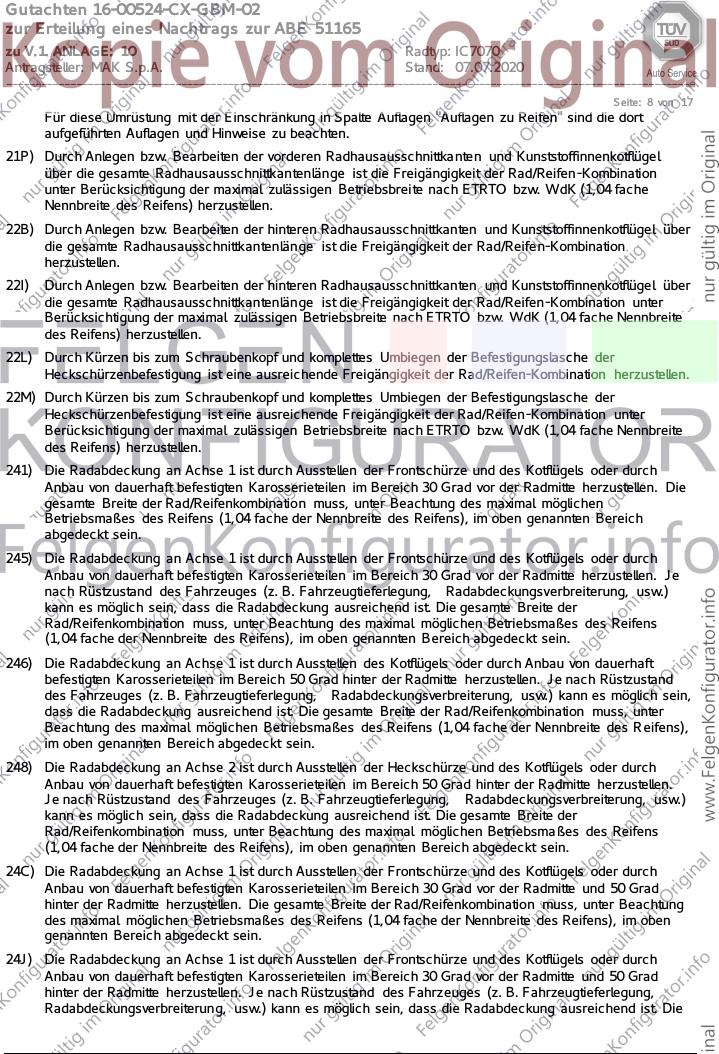

Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 9 von 17
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkei t
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
5DA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 900kg.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 10 von 17

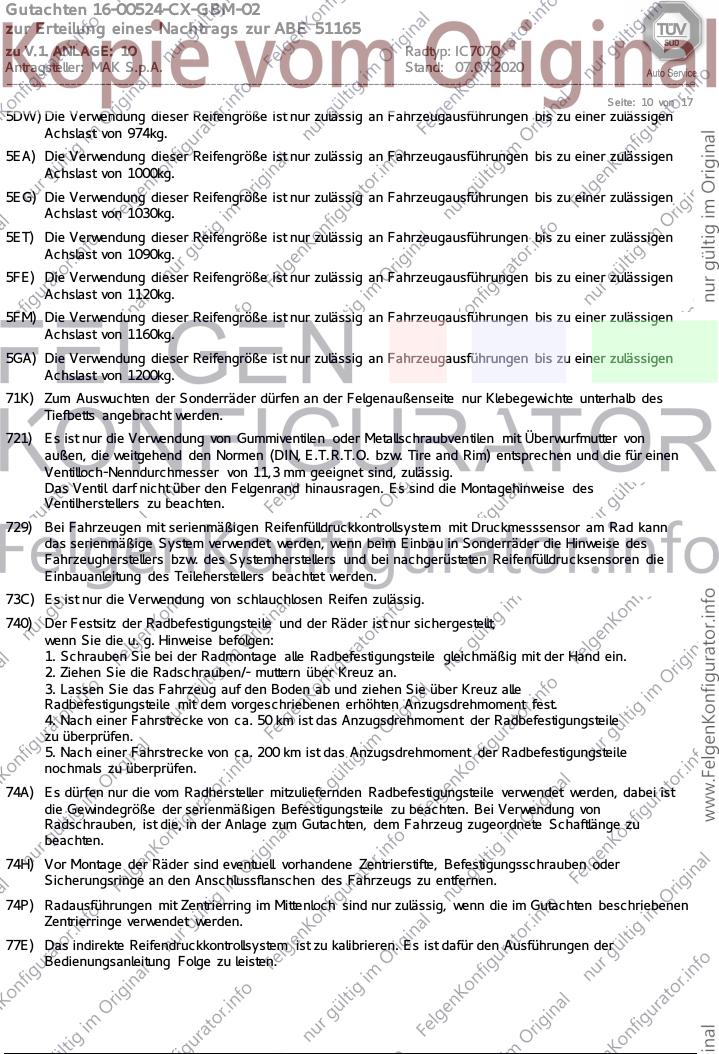

5DW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 974kg.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 11 von 17
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DACIA
Fahrzeugtyp: SD
Genehm.Nr.: e2*2001/116*0314*..
Handelsbez.: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Variante(n): Frontantrieb, Kombi, Lodgy
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 330 y = 400 VA
26P x = 280 y = 360 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 330 y = 400 15 VA
26N x = 330 y = 400 8 VA
27F x = 325 y = 300 30 HA
27H x = 325 y = 300 8 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

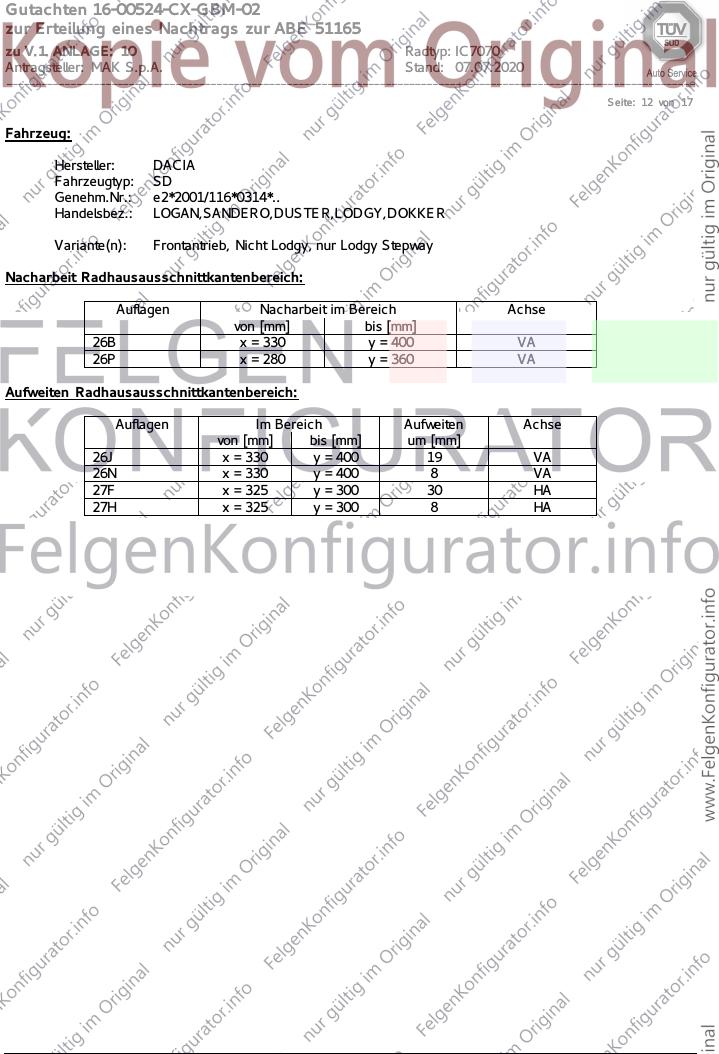

Seite: 12 von 17
Fahrzeug:
Hersteller: DACIA
Fahrzeugtyp: SD
Genehm.Nr.: e2*2001/116*0314*..
Handelsbez.: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Variante(n): Frontantrieb, Nicht Lodgy, nur Lodgy Stepway
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 330 y = 400 VA
26P x = 280 y = 360 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 330 y = 400 19 VA
26N x = 330 y = 400 8 VA
27F x = 325 y = 300 30 HA
27H x = 325 y = 300 8 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 13 von 17
Fahrzeug:
Hersteller: DACIA
Fahrzeugtyp: SD
Genehm.Nr.: e2*2001/116*0314*..
Handelsbez.: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Variante(n): Frontantrieb, Kombi, nur Dokker
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 330 y = 400 VA
26P x = 280 y = 360 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 330 y = 400 15 VA
26N x = 330 y = 400 8 VA
27F x = 325 y = 400 20 HA
27H x = 325 y = 400 8 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 14 von 17
Fahrzeug:
Hersteller: LADA
Fahrzeugtyp: GF
Genehm.Nr.: e1*2007/46*1695*..
Handelsbez.: LADA VESTA, LADA VESTA CROSS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 15 VA
26N x = 300 y = 300 8 VA
27F x = 300 y = 300 20 HA
27H x = 300 y = 300 8 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

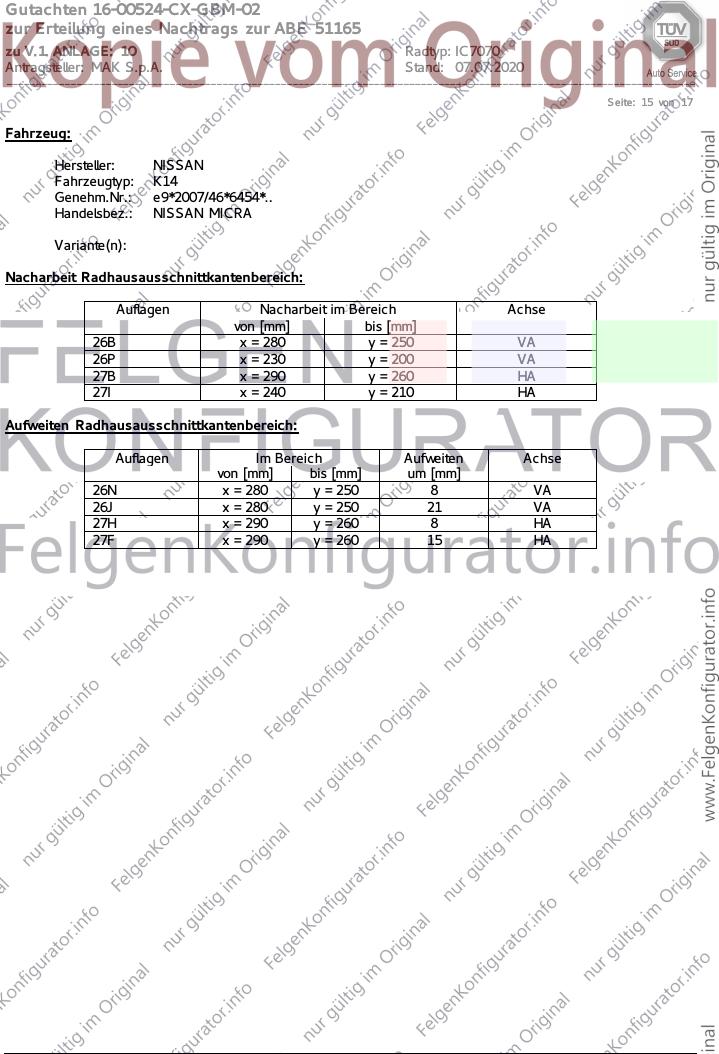

Seite: 15 von 17
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: K14
Genehm.Nr.: e9*2007/46*6454*..
Handelsbez.: NISSAN MICRA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 250 VA
26P x = 230 y = 200 VA
27B x = 290 y = 260 HA
27I x = 240 y = 210 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 280 y = 250 8 VA
26J x = 280 y = 250 21 VA
27H x = 290 y = 260 8 HA
27F x = 290 y = 260 15 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 16 von 17
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: R
Genehm.Nr.: e2*2001/116*0327*..
Handelsbez.: CLIO, CAPTUR
Variante(n): nur Clio 4 Mj.2012, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 360 VA
26P x = 280 y = 310 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 360 20 VA
26N x = 350 y = 360 8 VA
27F x = 300 y = 340 25 HA
27H x = 300 y = 340 8 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 10 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

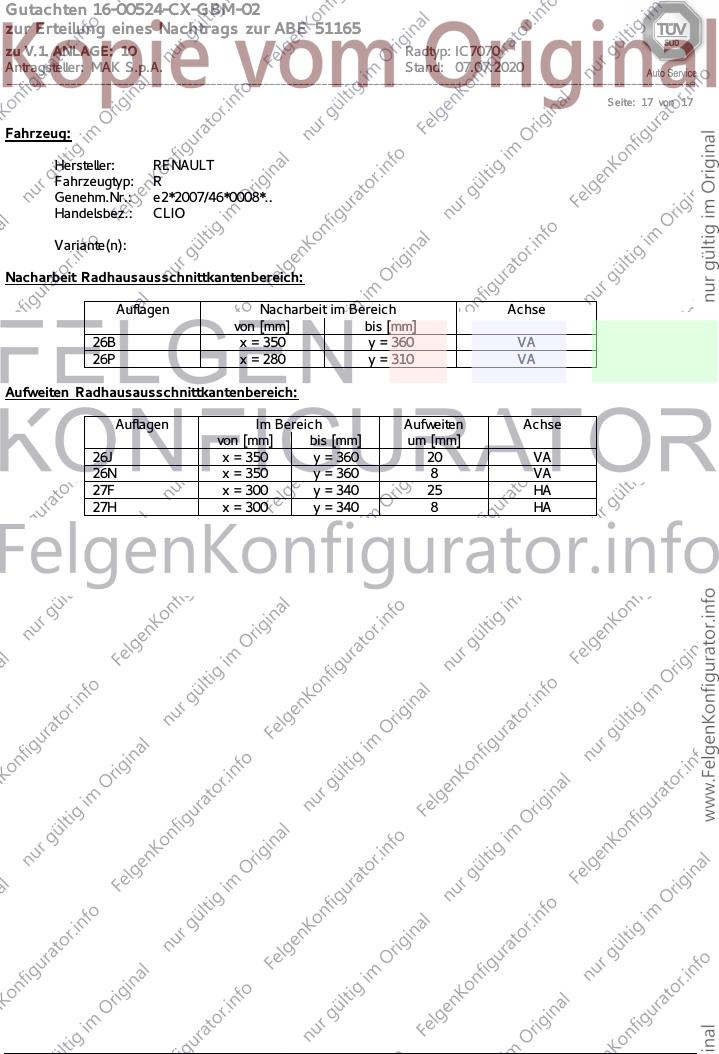

Seite: 17 von 17
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: R
Genehm.Nr.: e2*2007/46*0008*..
Handelsbez.: CLIO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 360 VA
26P x = 280 y = 310 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 360 20 VA
26N x = 350 y = 360 8 VA
27F x = 300 y = 340 25 HA
27H x = 300 y = 340 8 HA
