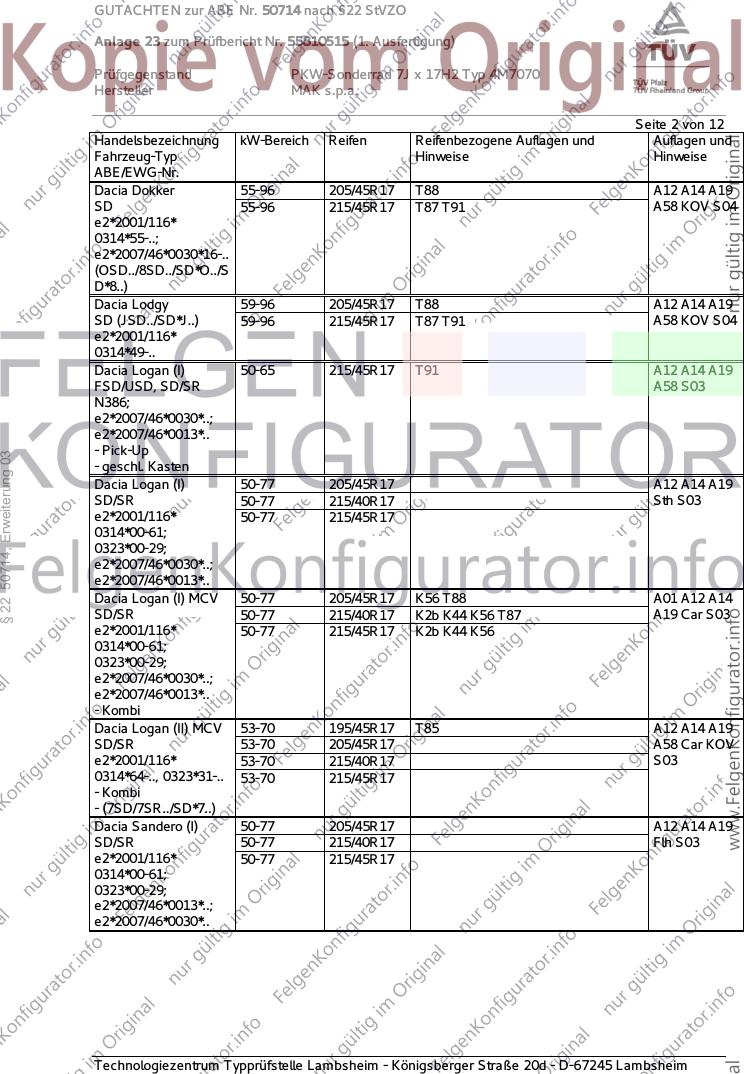

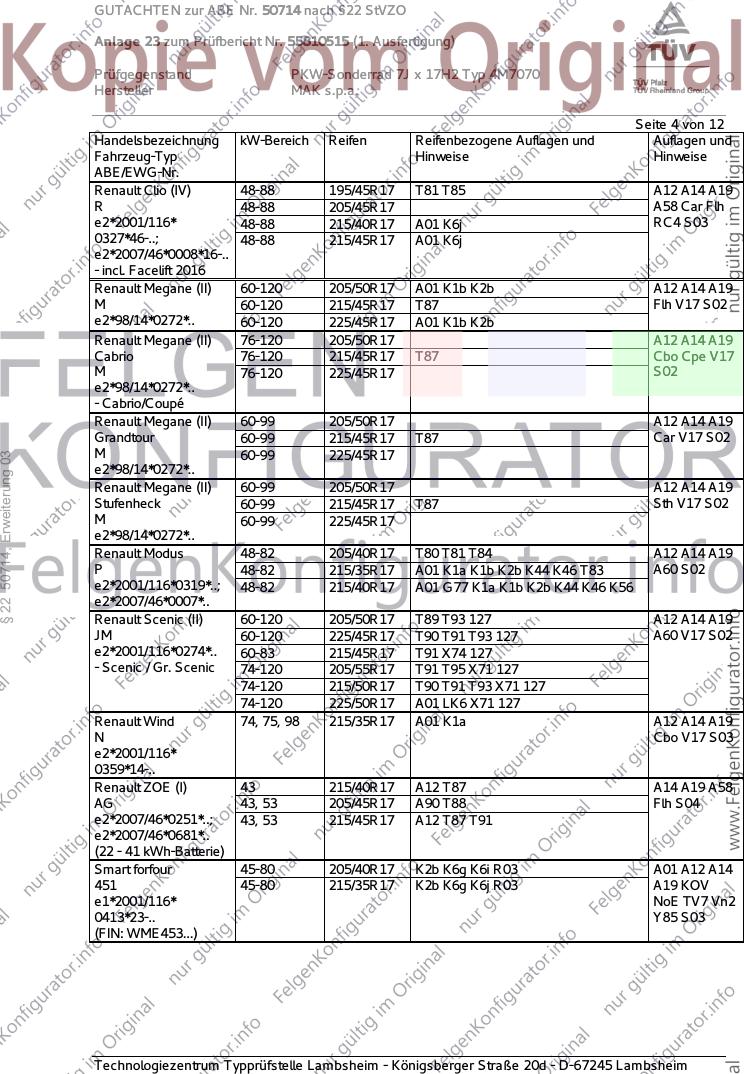

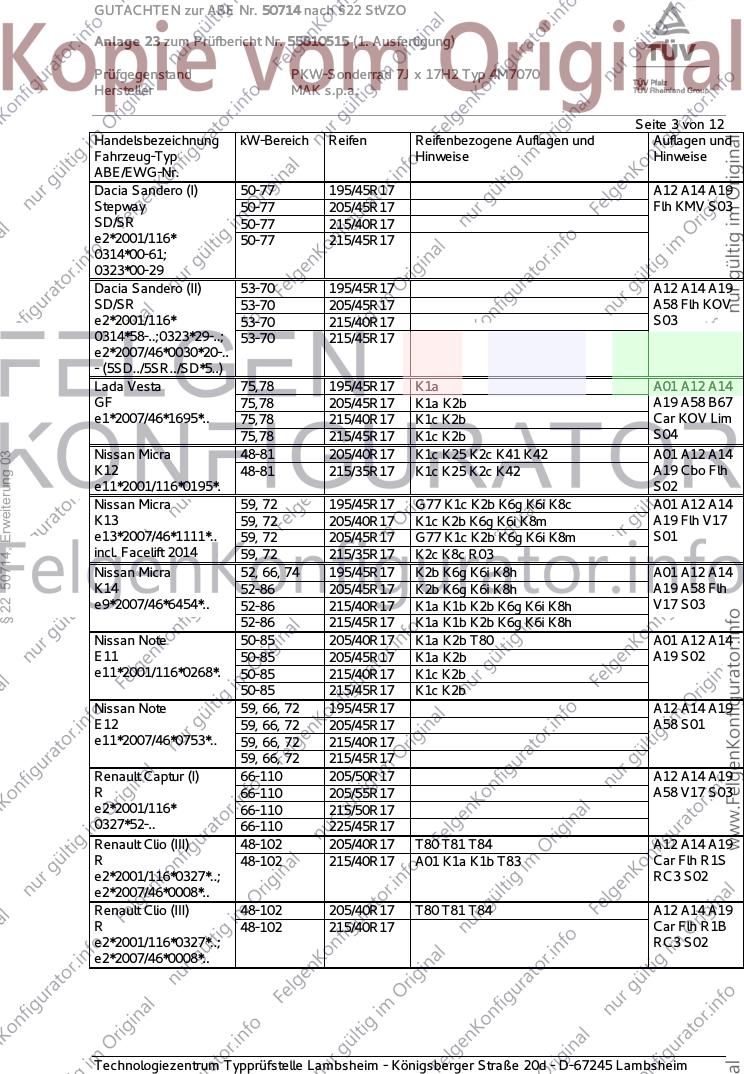

GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55810515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 1 von 12
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
Prüfgegenstand PKW-Sonderrad
Modell MILANO 4
Typ 4M7070
Radgröße 7J x 17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
CH2X 4M7070/CH2X / ohne Ring 4/100/60,1 40 635 2100
Kennzeichnungen
KBA-Nummer 50714
§ 22 50714, Erweiterung 03
Herstellerzeichen MAK
Radtyp und Ausführung 4M7070...(s.o)
Radgröße 7J x 17H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,25 Kegel 60° 110 - N225421-
C
S02 Schraube M12x1,5 Kegel 60° 100 27 B250L274
17
S03 Schraube M12x1,5 Kegel 60° 105 27 B250L274
17
S04 Schraube M12x1,5 Kegel 60° 110 27 B250L274
17
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Lada
Nissan
Renault
Smart / Daimler
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55810515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Dokker 55-96 205/45R17 T88 A12 A14 A19
SD 55-96 215/45R17 T87 T91 A58 KOV S04
e2*2001/116*
0314*55-..;
e2*2007/46*0030*16-..
(OSD../8SD../SD*O../S
D*8..)
Dacia Lodgy 59-96 205/45R17 T88 A12 A14 A19
SD (JSD../SD*J..) 59-96 215/45R17 T87 T91 A58 KOV S04
e2*2001/116*
0314*49-..
Dacia Logan (I) 50-65 215/45R17 T91 A12 A14 A19
FSD/USD, SD/SR A58 S03
N386;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Pick-Up
§ 22 50714, Erweiterung 03
- geschl. Kasten
Dacia Logan (I) 50-77 205/45R17 A12 A14 A19
SD/SR 50-77 215/40R17 Sth S03
e2*2001/116* 50-77 215/45R17
0314*00-61;
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
Dacia Logan (I) MCV 50-77 205/45R17 K56 T88 A01 A12 A14
SD/SR 50-77 215/40R17 K2b K44 K56 T87 A19 Car S03
e2*2001/116* 50-77 215/45R17 K2b K44 K56
0314*00-61;
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Logan (II) MCV 53-70 195/45R17 T85 A12 A14 A19
SD/SR 53-70 205/45R17 A58 Car KOV
e2*2001/116* 53-70 215/40R17 S03
0314*64-.., 0323*31-.. 53-70 215/45R17
- Kombi
- (7SD/7SR../SD*7..)
Dacia Sandero (I) 50-77 205/45R17 A12 A14 A19
SD/SR 50-77 215/40R17 Flh S03
e2*2001/116* 50-77 215/45R17
0314*00-61;
0323*00-29;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55810515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Sandero (I) 50-77 195/45R17 A12 A14 A19
Stepway 50-77 205/45R17 Flh KMV S03
SD/SR 50-77 215/40R17
e2*2001/116* 50-77 215/45R17
0314*00-61;
0323*00-29
Dacia Sandero (II) 53-70 195/45R17 A12 A14 A19
SD/SR 53-70 205/45R17 A58 Flh KOV
e2*2001/116* 53-70 215/40R17 S03
0314*58-..;0323*29-..; 53-70 215/45R17
e2*2007/46*0030*20-..
- (5SD../5SR../SD*5..)
Lada Vesta 75,78 195/45R17 K1a A01 A12 A14
GF 75,78 205/45R17 K1a K2b A19 A58 B67
e1*2007/46*1695*.. 75,78 215/40R17 K1c K2b Car KOV Lim
75,78 215/45R17 K1c K2b S04
Nissan Micra 48-81 205/40R17 K1c K25 K2c K41 K42 A01 A12 A14
§ 22 50714, Erweiterung 03
K12 48-81 215/35R17 K1c K25 K2c K42 A19 Cbo Flh
e11*2001/116*0195*. S02
Nissan Micra 59, 72 195/45R17 G77 K1c K2b K6g K6i K8c A01 A12 A14
K13 59, 72 205/40R17 K1c K2b K6g K6i K8m A19 Flh V17
e13*2007/46*1111*.. 59, 72 205/45R17 G77 K1c K2b K6g K6i K8m S01
incl. Facelift 2014 59, 72 215/35R17 K2c K8c R03
Nissan Micra 52, 66, 74 195/45R17 K2b K6g K6i K8h A01 A12 A14
K14 52-86 205/45R17 K2b K6g K6i K8h A19 A58 Flh
e9*2007/46*6454*.. 52-86 215/40R17 K1a K1b K2b K6g K6i K8h V17 S03
52-86 215/45R17 K1a K1b K2b K6g K6i K8h
Nissan Note 50-85 205/40R17 K1a K2b T80 A01 A12 A14
E11 50-85 205/45R17 K1a K2b A19 S02
e11*2001/116*0268*. 50-85 215/40R17 K1c K2b
50-85 215/45R17 K1c K2b
Nissan Note 59, 66, 72 195/45R17 A12 A14 A19
E12 59, 66, 72 205/45R17 A58 S01
e11*2007/46*0753*.. 59, 66, 72 215/40R17
59, 66, 72 215/45R17
Renault Captur (I) 66-110 205/50R17 A12 A14 A19
R 66-110 205/55R17 A58 V17 S03
e2*2001/116* 66-110 215/50R17
0327*52-.. 66-110 225/45R17
Renault Clio (III) 48-102 205/40R17 T80 T81 T84 A12 A14 A19
R 48-102 215/40R17 A01 K1a K1b T83 Car Flh R1S
e2*2001/116*0327*..; RC3 S02
e2*2007/46*0008*..
Renault Clio (III) 48-102 205/40R17 T80 T81 T84 A12 A14 A19
R 48-102 215/40R17 Car Flh R1B
e2*2001/116*0327*..; RC3 S02
e2*2007/46*0008*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55810515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Clio (IV) 48-88 195/45R17 T81 T85 A12 A14 A19
R 48-88 205/45R17 A58 Car Flh
e2*2001/116* 48-88 215/40R17 A01 K6j RC4 S03
0327*46-..; 48-88 215/45R17 A01 K6j
e2*2007/46*0008*16-..
- incl. Facelift 2016
Renault Megane (II) 60-120 205/50R17 A01 K1b K2b A12 A14 A19
M 60-120 215/45R17 T87 Flh V17 S02
e2*98/14*0272*.. 60-120 225/45R17 A01 K1b K2b
Renault Megane (II) 76-120 205/50R17 A12 A14 A19
Cabrio 76-120 215/45R17 T87 Cbo Cpe V17
M 76-120 225/45R17 S02
e2*98/14*0272*..
- Cabrio/Coupé
Renault Megane (II) 60-99 205/50R17 A12 A14 A19
Grandtour 60-99 215/45R17 T87 Car V17 S02
M 60-99 225/45R17
§ 22 50714, Erweiterung 03
e2*98/14*0272*..
Renault Megane (II) 60-99 205/50R17 A12 A14 A19
Stufenheck 60-99 215/45R17 T87 Sth V17 S02
M 60-99 225/45R17
e2*98/14*0272*..
Renault Modus 48-82 205/40R17 T80 T81 T84 A12 A14 A19
P 48-82 215/35R17 A01 K1a K1b K2b K44 K46 T83 A60 S02
e2*2001/116*0319*..; 48-82 215/40R17 A01 G77 K1a K1b K2b K44 K46 K56
e2*2007/46*0007*..
Renault Scenic (II) 60-120 205/50R17 T89 T93 127 A12 A14 A19
JM 60-120 225/45R17 T90 T91 T93 127 A60 V17 S02
e2*2001/116*0274*.. 60-83 215/45R17 T91 X74 127
- Scenic / Gr. Scenic 74-120 205/55R17 T91 T95 X71 127
74-120 215/50R17 T90 T91 T93 X71 127
74-120 225/50R17 A01 LK6 X71 127
Renault Wind 74, 75, 98 215/35R17 A01 K1a A12 A14 A19
N Cbo V17 S03
e2*2001/116*
0359*14-..
Renault ZOE (I) 43 215/40R17 A12 T87 A14 A19 A58
AG 43, 53 205/45R17 A90 T88 Flh S04
e2*2007/46*0251*..; 43, 53 215/45R17 A12 T87 T91
e2*2007/46*0681*..
(22 - 41 kWh-Batterie)
Smart forfour 45-80 205/40R17 K2b K6g K6i R03 A01 A12 A14
451 45-80 215/35R17 K2b K6g K6j R03 A19 KOV
e1*2001/116* NoE TV7 Vn2
0413*23-.. Y85 S03
(FIN: WME453...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55810515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Smart forfour ed/EQ 41 (60) 205/40R17 K2b K6g K6i R03 A01 A12 A14
(electric) 41 (60) 215/35R17 K2b K6g K6j R03 A19 KOV TV7
451 Vn2 Y85 S03
e1*2001/116*
0413*35-..
(FIN: WME453...)
(17,7 kWh-Batterie)
Smart fortwo 45-80 205/40R17 K2b R03 A01 A12 A14
451 45-80 215/35R17 K2b R03 A19 Cbo Cpe
e1*2001/116* KOV NoE
0413*22-.. TV7 Vn2 S03
(FIN: WME453...)
Smart fortwo 45-80 205/40R17 R03 A12 A14 A19
451 45-80 215/35R17 A01 K6v R03 Cbo Cpe
e1*2001/116* KMV NoE
0413*22-.. TV7 Vn2 S03
(FIN: WME453...)
§ 22 50714, Erweiterung 03
- mit Radhaus-
Verbreiterungen
Smart fortwo ed/EQ 41 (60) 205/40R17 K2b R03 A01 A12 A14
(electric) 41 (60) 215/35R17 K2b R03 A19 Cbo Cpe
451 KOV TV7 Vn2
e1*2001/116* S03
0413*33-..
(FIN: WME453...)
(17,7 kWh-Batterie)
Smart fortwo ed/EQ 41 (60) 205/40R17 R03 A12 A14 A19
(electric) 41 (60) 215/35R17 A01 K6v R03 Cbo Cpe
451 KMV TV7
e1*2001/116* Vn2 S03
0413*22-..
(FIN: WME453...)
- mit Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55810515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 6 von 12
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
§ 22 50714, Erweiterung 03
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
127 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1270 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55810515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.
Seite 7 von 12
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B67 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 258 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
§ 22 50714, Erweiterung 03
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55810515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.

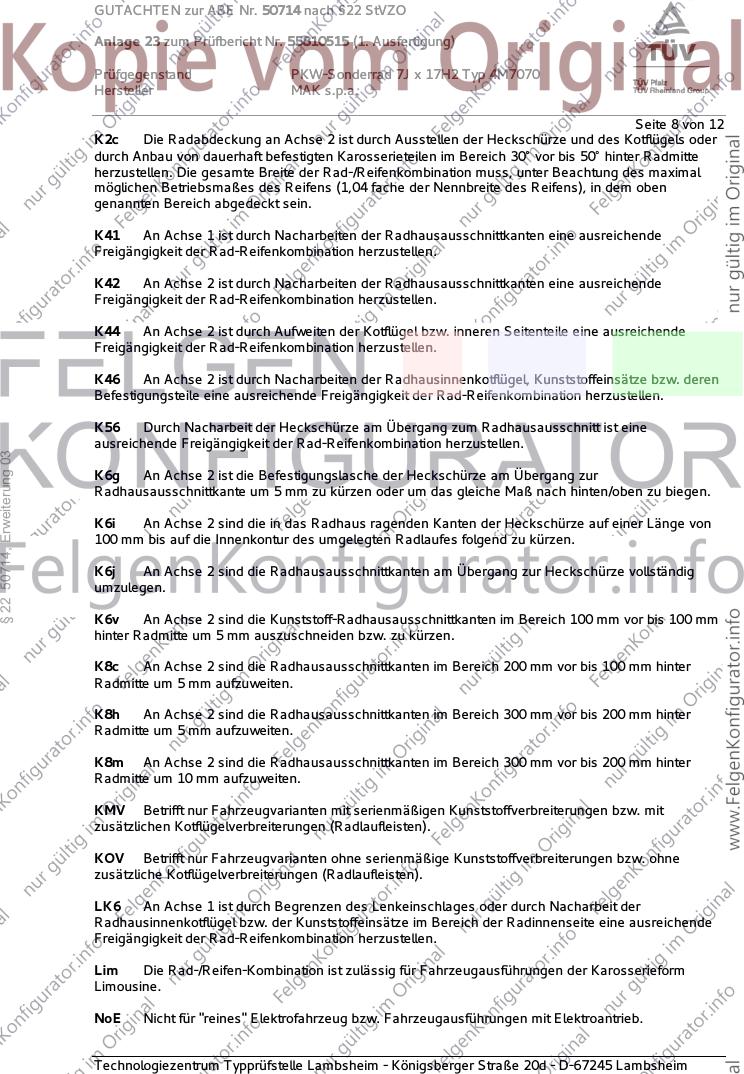

Seite 8 von 12
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 50714, Erweiterung 03
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55810515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.

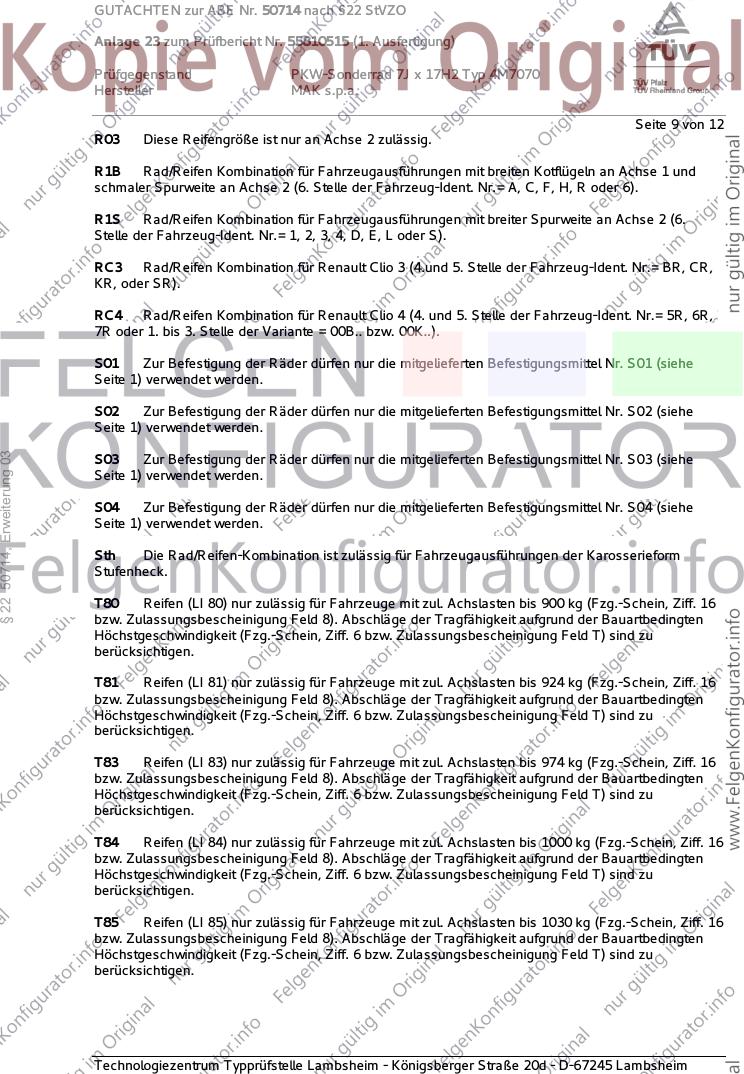

Seite 9 von 12
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6.
Stelle der Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR,
KR, oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. und 5. Stelle der Fahrzeug-Ident. Nr.= 5R, 6R,
7R oder 1. bis 3. Stelle der Variante = 00B.. bzw. 00K..).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
§ 22 50714, Erweiterung 03
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55810515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.

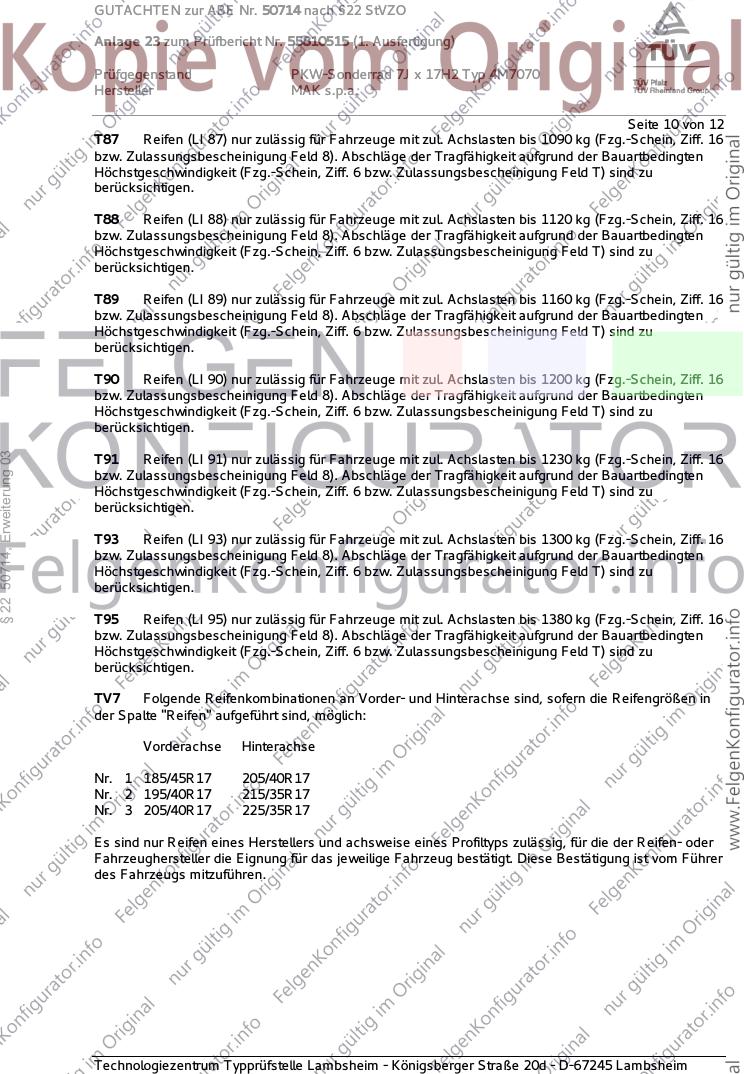

Seite 10 von 12
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 50714, Erweiterung 03
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
TV7 Folgende Reifenkombinationen an Vorder- und Hinterachse sind, sofern die Reifengrößen in
der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/45R17 205/40R17
Nr. 2 195/40R17 215/35R17
Nr. 3 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55810515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.

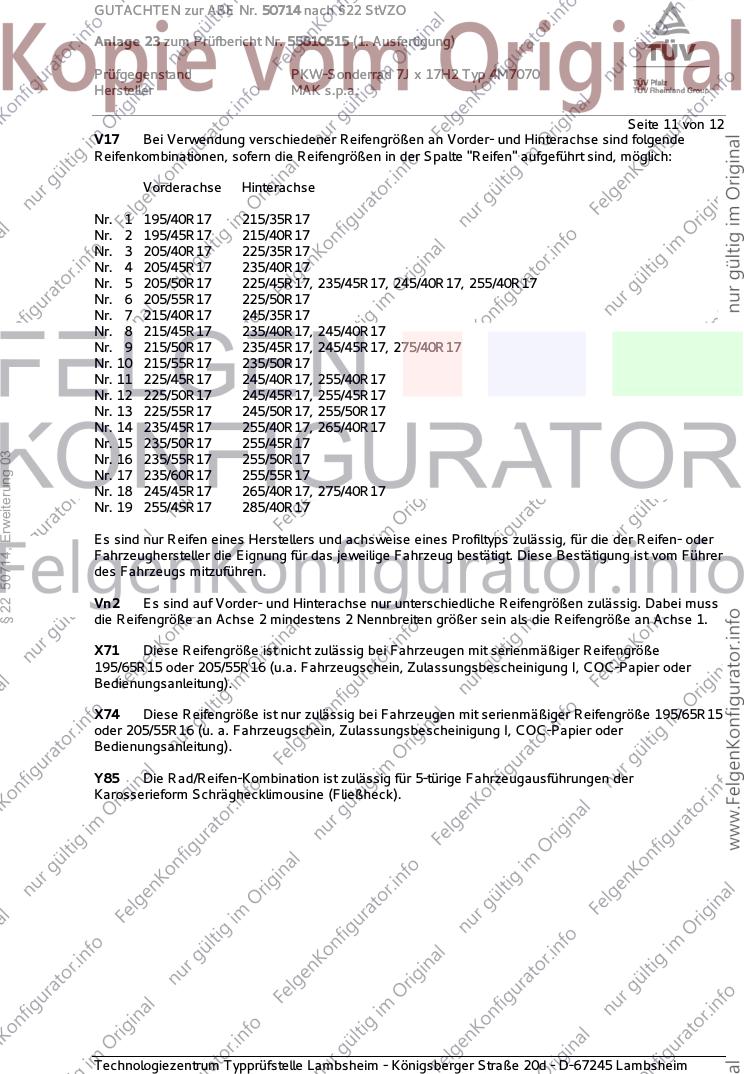

Seite 11 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
§ 22 50714, Erweiterung 03
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X71 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15 oder 205/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X74 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R15
oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50714 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55810515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 17H2 Typ 4M7070
Hersteller MAK s.p.a.

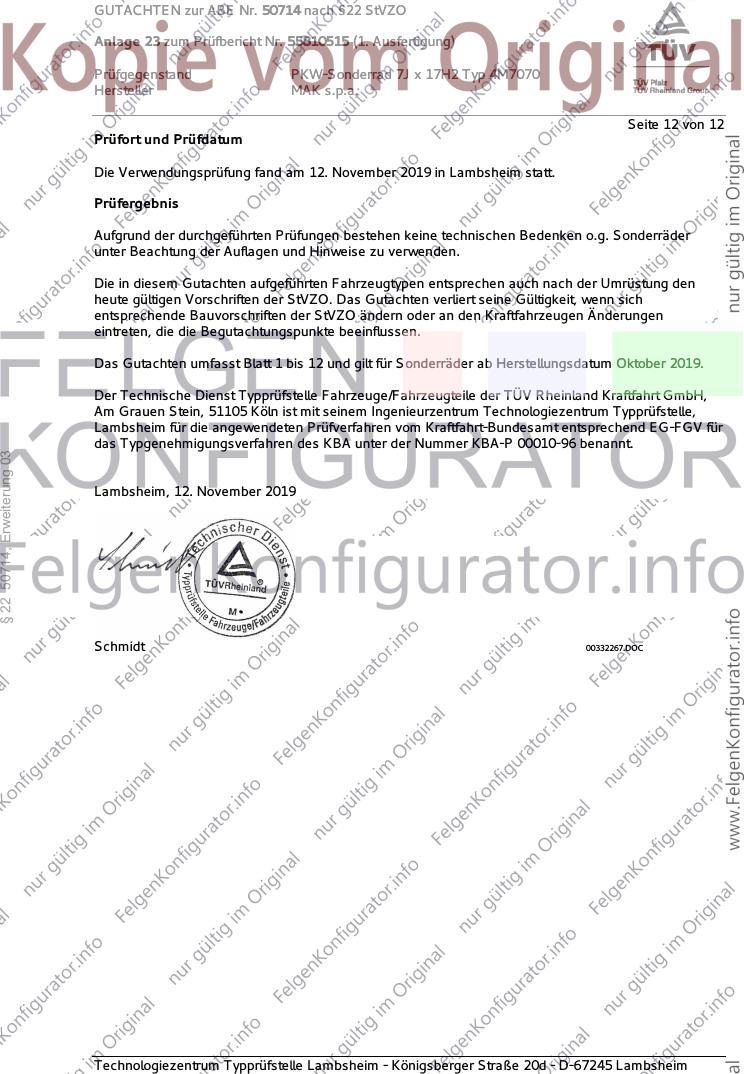

Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. November 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 50714, Erweiterung 03
Lambsheim, 12. November 2019
Schmidt 00332267.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
