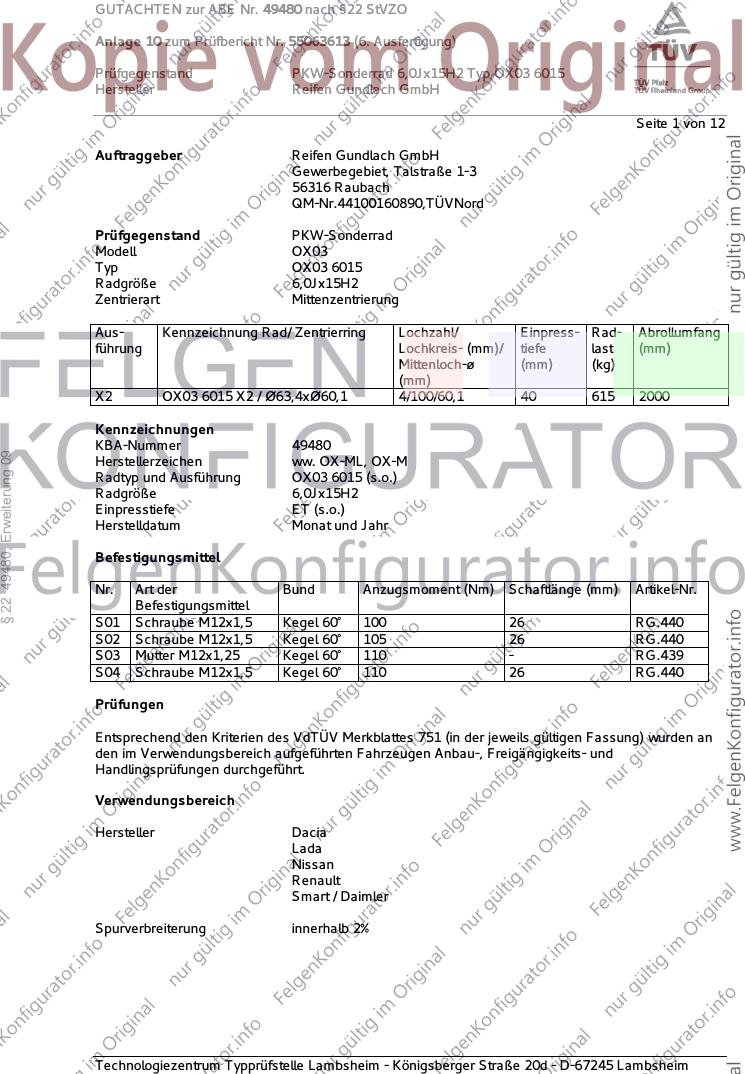

GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX03
Typ OX03 6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 OX03 6015 X2 / Ø63,4xØ60,1 4/100/60,1 40 615 2000
Kennzeichnungen
KBA-Nummer 49480
§ 22 49480, Erweiterung 09
Herstellerzeichen ww. OX-ML, OX-M
Radtyp und Ausführung OX03 6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 100 26 RG.440
S02 Schraube M12x1,5 Kegel 60° 105 26 RG.440
S03 Mutter M12x1,25 Kegel 60° 110 - RG.439
S04 Schraube M12x1,5 Kegel 60° 110 26 RG.440
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Lada
Nissan
Renault
Smart / Daimler
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

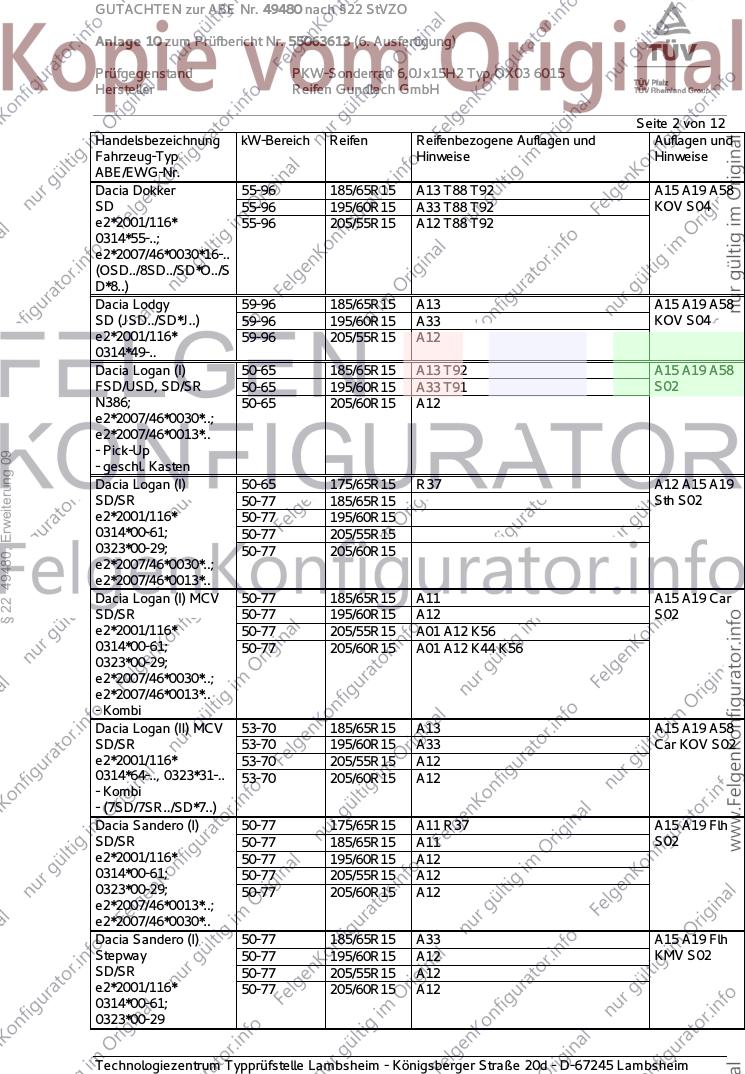

GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Dokker 55-96 185/65R15 A13 T88 T92 A15 A19 A58
SD 55-96 195/60R15 A33 T88 T92 KOV S04
e2*2001/116* 55-96 205/55R15 A12 T88 T92
0314*55-..;
e2*2007/46*0030*16-..
(OSD../8SD../SD*O../S
D*8..)
Dacia Lodgy 59-96 185/65R15 A13 A15 A19 A58
SD (JSD../SD*J..) 59-96 195/60R15 A33 KOV S04
e2*2001/116* 59-96 205/55R15 A12
0314*49-..
Dacia Logan (I) 50-65 185/65R15 A13 T92 A15 A19 A58
FSD/USD, SD/SR 50-65 195/60R15 A33 T91 S02
N386; 50-65 205/60R15 A12
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Pick-Up
§ 22 49480, Erweiterung 09
- geschl. Kasten
Dacia Logan (I) 50-65 175/65R15 R37 A12 A15 A19
SD/SR 50-77 185/65R15 Sth S02
e2*2001/116* 50-77 195/60R15
0314*00-61; 50-77 205/55R15
0323*00-29; 50-77 205/60R15
e2*2007/46*0030*..;
e2*2007/46*0013*..
Dacia Logan (I) MCV 50-77 185/65R15 A11 A15 A19 Car
SD/SR 50-77 195/60R15 A12 S02
e2*2001/116* 50-77 205/55R15 A01 A12 K56
0314*00-61; 50-77 205/60R15 A01 A12 K44 K56
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Logan (II) MCV 53-70 185/65R15 A13 A15 A19 A58
SD/SR 53-70 195/60R15 A33 Car KOV S02
e2*2001/116* 53-70 205/55R15 A12
0314*64-.., 0323*31-.. 53-70 205/60R15 A12
- Kombi
- (7SD/7SR../SD*7..)
Dacia Sandero (I) 50-77 175/65R15 A11 R37 A15 A19 Flh
SD/SR 50-77 185/65R15 A11 S02
e2*2001/116* 50-77 195/60R15 A12
0314*00-61; 50-77 205/55R15 A12
0323*00-29; 50-77 205/60R15 A12
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero (I) 50-77 185/65R15 A33 A15 A19 Flh
Stepway 50-77 195/60R15 A12 KMV S02
SD/SR 50-77 205/55R15 A12
e2*2001/116* 50-77 205/60R15 A12
0314*00-61;
0323*00-29
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

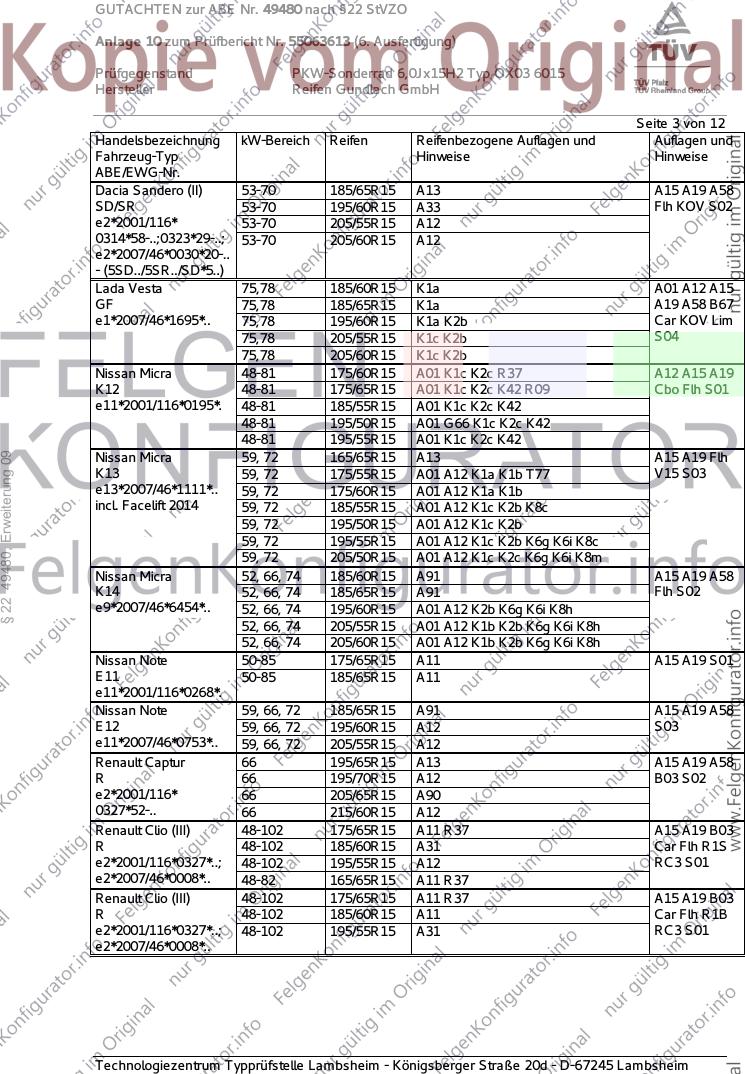

GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Sandero (II) 53-70 185/65R15 A13 A15 A19 A58
SD/SR 53-70 195/60R15 A33 Flh KOV S02
e2*2001/116* 53-70 205/55R15 A12
0314*58-..;0323*29-..; 53-70 205/60R15 A12
e2*2007/46*0030*20-..
- (5SD../5SR../SD*5..)
Lada Vesta 75,78 185/60R15 K1a A01 A12 A15
GF 75,78 185/65R15 K1a A19 A58 B67
e1*2007/46*1695*.. 75,78 195/60R15 K1a K2b Car KOV Lim
75,78 205/55R15 K1c K2b S04
75,78 205/60R15 K1c K2b
Nissan Micra 48-81 175/60R15 A01 K1c K2c R37 A12 A15 A19
K12 48-81 175/65R15 A01 K1c K2c K42 R09 Cbo Flh S01
e11*2001/116*0195*. 48-81 185/55R15 A01 K1c K2c K42
48-81 195/50R15 A01 G66 K1c K2c K42
48-81 195/55R15 A01 K1c K2c K42
§ 22 49480, Erweiterung 09
Nissan Micra 59, 72 165/65R15 A13 A15 A19 Flh
K13 59, 72 175/55R15 A01 A12 K1a K1b T77 V15 S03
e13*2007/46*1111*.. 59, 72 175/60R15 A01 A12 K1a K1b
incl. Facelift 2014 59, 72 185/55R15 A01 A12 K1c K2b K8c
59, 72 195/50R15 A01 A12 K1c K2b
59, 72 195/55R15 A01 A12 K1c K2b K6g K6i K8c
59, 72 205/50R15 A01 A12 K1c K2c K6g K6i K8m
Nissan Micra 52, 66, 74 185/60R15 A91 A15 A19 A58
K14 52, 66, 74 185/65R15 A91 Flh S02
e9*2007/46*6454*.. 52, 66, 74 195/60R15 A01 A12 K2b K6g K6i K8h
52, 66, 74 205/55R15 A01 A12 K1b K2b K6g K6i K8h
52, 66, 74 205/60R15 A01 A12 K1b K2b K6g K6i K8h
Nissan Note 50-85 175/65R15 A11 A15 A19 S01
E11 50-85 185/65R15 A11
e11*2001/116*0268*.
Nissan Note 59, 66, 72 185/65R15 A91 A15 A19 A58
E12 59, 66, 72 195/60R15 A12 S03
e11*2007/46*0753*.. 59, 66, 72 205/55R15 A12
Renault Captur 66 195/65R15 A13 A15 A19 A58
R 66 195/70R15 A12 B03 S02
e2*2001/116* 66 205/65R15 A90
0327*52-.. 66 215/60R15 A12
Renault Clio (III) 48-102 175/65R15 A11 R37 A15 A19 B03
R 48-102 185/60R15 A31 Car Flh R1S
e2*2001/116*0327*..; 48-102 195/55R15 A12 RC3 S01
e2*2007/46*0008*.. 48-82 165/65R15 A11 R37
Renault Clio (III) 48-102 175/65R15 A11 R37 A15 A19 B03
R 48-102 185/60R15 A11 Car Flh R1B
e2*2001/116*0327*..; 48-102 195/55R15 A31 RC3 S01
e2*2007/46*0008*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

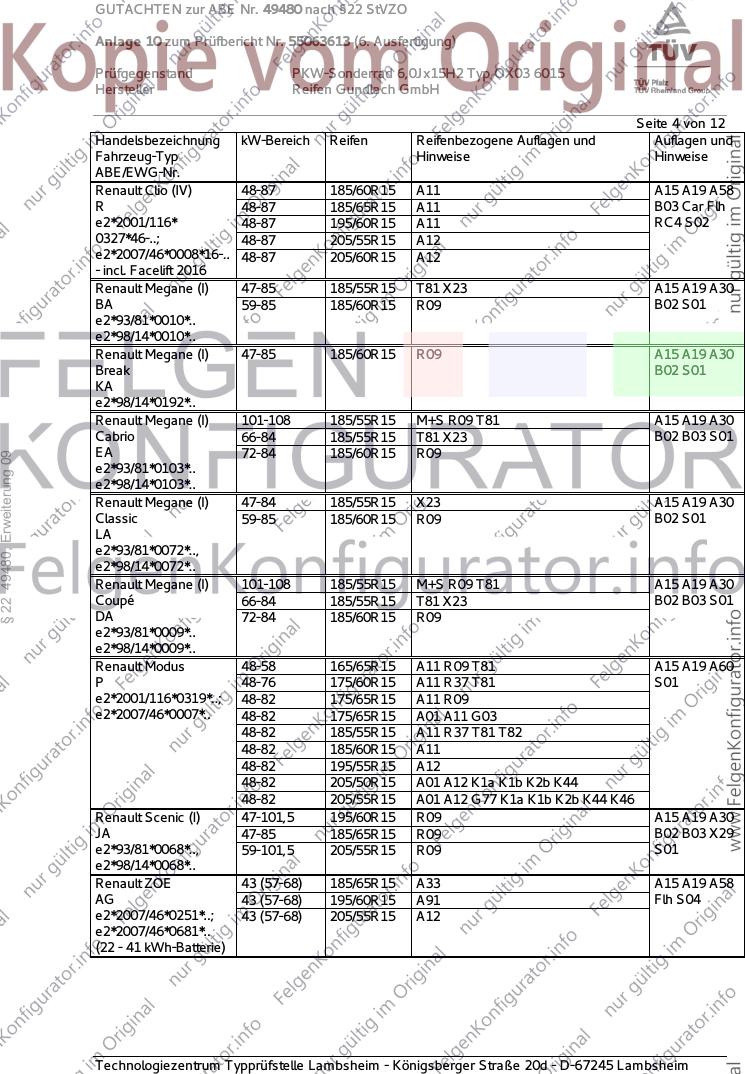

Renault Clio (IV) 48-87 185/60R15 A11 A15 A19 A58
R 48-87 185/65R15 A11 B03 Car Flh
e2*2001/116* 48-87 195/60R15 A11 RC4 S02
0327*46-..; 48-87 205/55R15 A12
e2*2007/46*0008*16-.. 48-87 205/60R15 A12
- incl. Facelift 2016
Renault Megane (I) 47-85 185/55R15 T81 X23 A15 A19 A30
BA 59-85 185/60R15 R09 B02 S01
e2*93/81*0010*..
e2*98/14*0010*..
Renault Megane (I) 47-85 185/60R15 R09 A15 A19 A30
Break B02 S01
KA
e2*98/14*0192*..
Renault Megane (I) 101-108 185/55R15 M+S R09 T81 A15 A19 A30
Cabrio 66-84 185/55R15 T81 X23 B02 B03 S01
EA 72-84 185/60R15 R09
§ 22 49480, Erweiterung 09
e2*93/81*0103*..
e2*98/14*0103*..
Renault Megane (I) 47-84 185/55R15 X23 A15 A19 A30
Classic 59-85 185/60R15 R09 B02 S01
LA
e2*93/81*0072*..,
e2*98/14*0072*..
Renault Megane (I) 101-108 185/55R15 M+S R09 T81 A15 A19 A30
Coupé 66-84 185/55R15 T81 X23 B02 B03 S01
DA 72-84 185/60R15 R09
e2*93/81*0009*..
e2*98/14*0009*..
Renault Modus 48-58 165/65R15 A11 R09 T81 A15 A19 A60
P 48-76 175/60R15 A11 R37 T81 S01
e2*2001/116*0319*..; 48-82 175/65R15 A11 R09
e2*2007/46*0007*.. 48-82 175/65R15 A01 A11 G03
48-82 185/55R15 A11 R37 T81 T82
48-82 185/60R15 A11
48-82 195/55R15 A12
48-82 205/50R15 A01 A12 K1a K1b K2b K44
48-82 205/55R15 A01 A12 G77 K1a K1b K2b K44 K46
Renault Scenic (I) 47-101,5 195/60R15 R09 A15 A19 A30
JA 47-85 185/65R15 R09 B02 B03 X29
e2*93/81*0068*.., 59-101,5 205/55R15 R09 S01
e2*98/14*0068*..
Renault ZOE 43 (57-68) 185/65R15 A33 A15 A19 A58
AG 43 (57-68) 195/60R15 A91 Flh S04
e2*2007/46*0251*..; 43 (57-68) 205/55R15 A12
e2*2007/46*0681*..
(22 - 41 kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

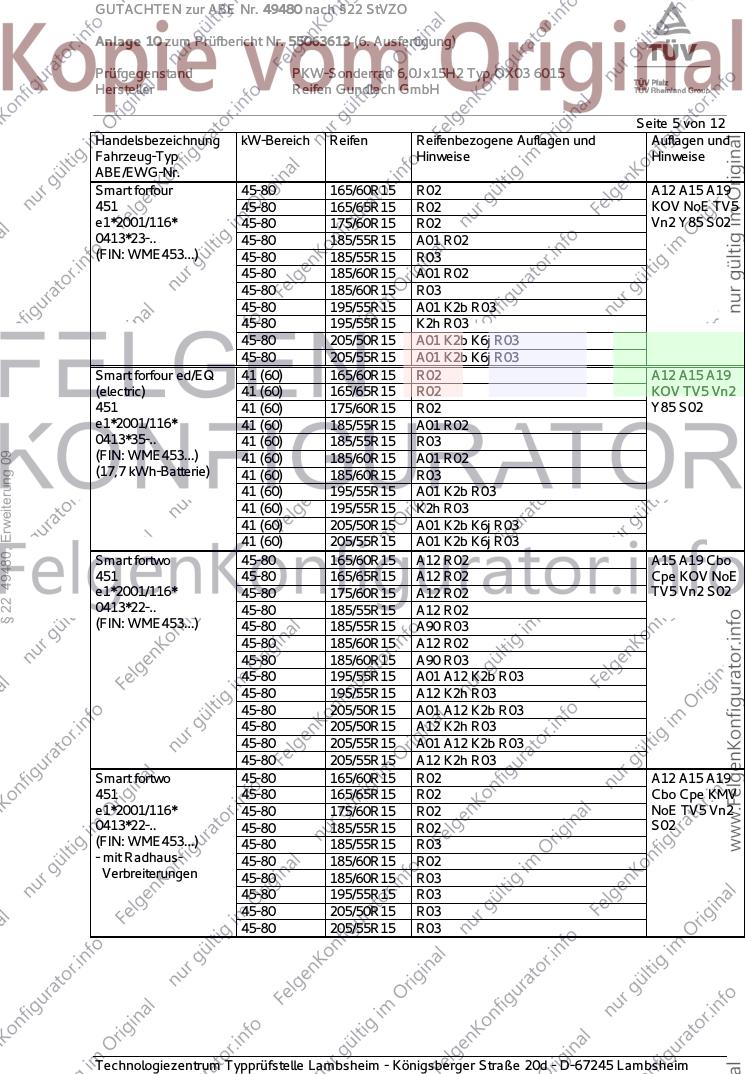

GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Smart forfour 45-80 165/60R15 R02 A12 A15 A19
451 45-80 165/65R15 R02 KOV NoE TV5
e1*2001/116* 45-80 175/60R15 R02 Vn2 Y85 S02
0413*23-.. 45-80 185/55R15 A01 R02
(FIN: WME453...) 45-80 185/55R15 R03
45-80 185/60R15 A01 R02
45-80 185/60R15 R03
45-80 195/55R15 A01 K2b R03
45-80 195/55R15 K2h R03
45-80 205/50R15 A01 K2b K6j R03
45-80 205/55R15 A01 K2b K6j R03
Smart forfour ed/EQ 41 (60) 165/60R15 R02 A12 A15 A19
(electric) 41 (60) 165/65R15 R02 KOV TV5 Vn2
451 41 (60) 175/60R15 R02 Y85 S02
e1*2001/116* 41 (60) 185/55R15 A01 R02
0413*35-.. 41 (60) 185/55R15 R03
(FIN: WME453...)
§ 22 49480, Erweiterung 09
41 (60) 185/60R15 A01 R02
(17,7 kWh-Batterie) 41 (60) 185/60R15 R03
41 (60) 195/55R15 A01 K2b R03
41 (60) 195/55R15 K2h R03
41 (60) 205/50R15 A01 K2b K6j R03
41 (60) 205/55R15 A01 K2b K6j R03
Smart fortwo 45-80 165/60R15 A12 R02 A15 A19 Cbo
451 45-80 165/65R15 A12 R02 Cpe KOV NoE
e1*2001/116* 45-80 175/60R15 A12 R02 TV5 Vn2 S02
0413*22-.. 45-80 185/55R15 A12 R02
(FIN: WME453...) 45-80 185/55R15 A90 R03
45-80 185/60R15 A12 R02
45-80 185/60R15 A90 R03
45-80 195/55R15 A01 A12 K2b R03
45-80 195/55R15 A12 K2h R03
45-80 205/50R15 A01 A12 K2b R03
45-80 205/50R15 A12 K2h R03
45-80 205/55R15 A01 A12 K2b R03
45-80 205/55R15 A12 K2h R03
Smart fortwo 45-80 165/60R15 R02 A12 A15 A19
451 45-80 165/65R15 R02 Cbo Cpe KMV
e1*2001/116* 45-80 175/60R15 R02 NoE TV5 Vn2
0413*22-.. 45-80 185/55R15 R02 S02
(FIN: WME453...) 45-80 185/55R15 R03
- mit Radhaus- 45-80 185/60R15 R02
Verbreiterungen 45-80 185/60R15 R03
45-80 195/55R15 R03
45-80 205/50R15 R03
45-80 205/55R15 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Smart fortwo ed/EQ 41 (60) 165/60R15 A12 R02 A15 A19 Cbo
(electric) 41 (60) 165/65R15 A12 R02 Cpe KOV TV5
451 41 (60) 175/60R15 A12 R02 Vn2 S02
e1*2001/116* 41 (60) 185/55R15 A12 R02
0413*33-.. 41 (60) 185/55R15 A90 R03
(FIN: WME453...) 41 (60) 185/60R15 A12 R02
(17,7 kWh-Batterie) 41 (60) 185/60R15 A90 R03
41 (60) 195/55R15 A01 A12 K2b R03
41 (60) 195/55R15 A12 K2h R03
41 (60) 205/50R15 A01 A12 K2b R03
41 (60) 205/50R15 A12 K2h R03
41 (60) 205/55R15 A01 A12 K2b R03
41 (60) 205/55R15 A12 K2h R03
Smart fortwo ed/EQ 41 (60) 165/60R15 R02 A12 A15 A19
(electric) 41 (60) 165/65R15 R02 Cbo Cpe KMV
451 41 (60) 175/60R15 R02 TV5 Vn2 S02
§ 22 49480, Erweiterung 09
e1*2001/116* 41 (60) 185/55R15 R02
0413*22-.. 41 (60) 185/55R15 R03
(FIN: WME453...) 41 (60) 185/60R15 R02
- mit Radhaus- 41 (60) 185/60R15 R03
Verbreiterungen 41 (60) 195/55R15 R03
41 (60) 205/50R15 R03
41 (60) 205/55R15 R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.

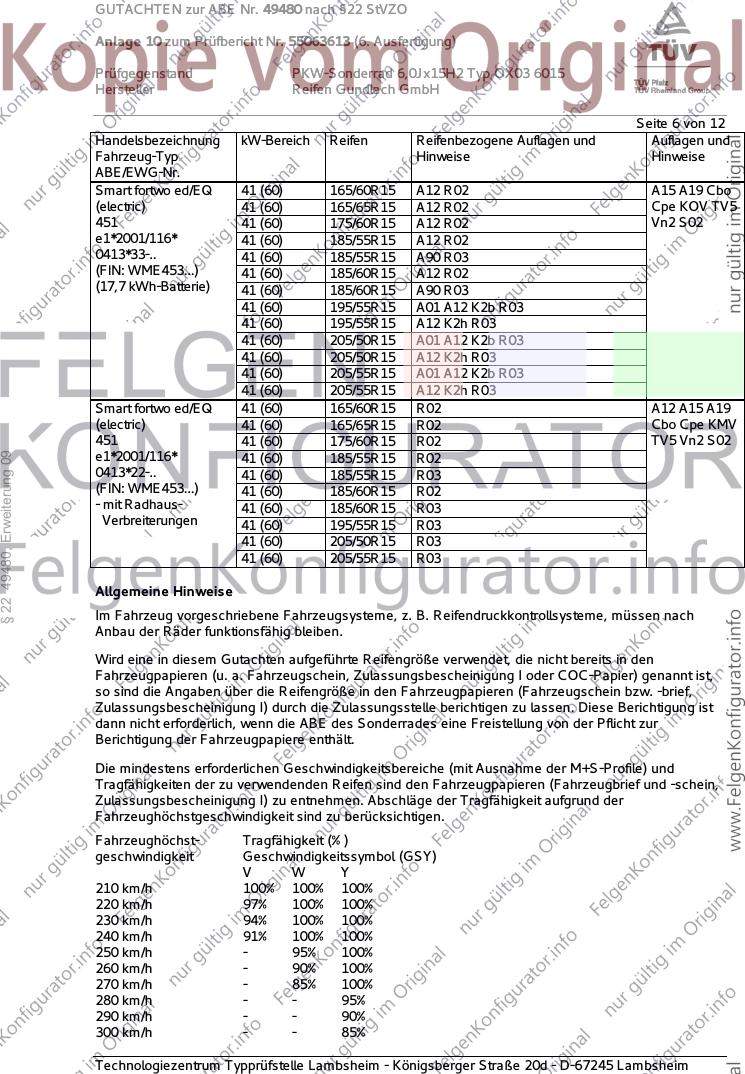

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 7 von 12

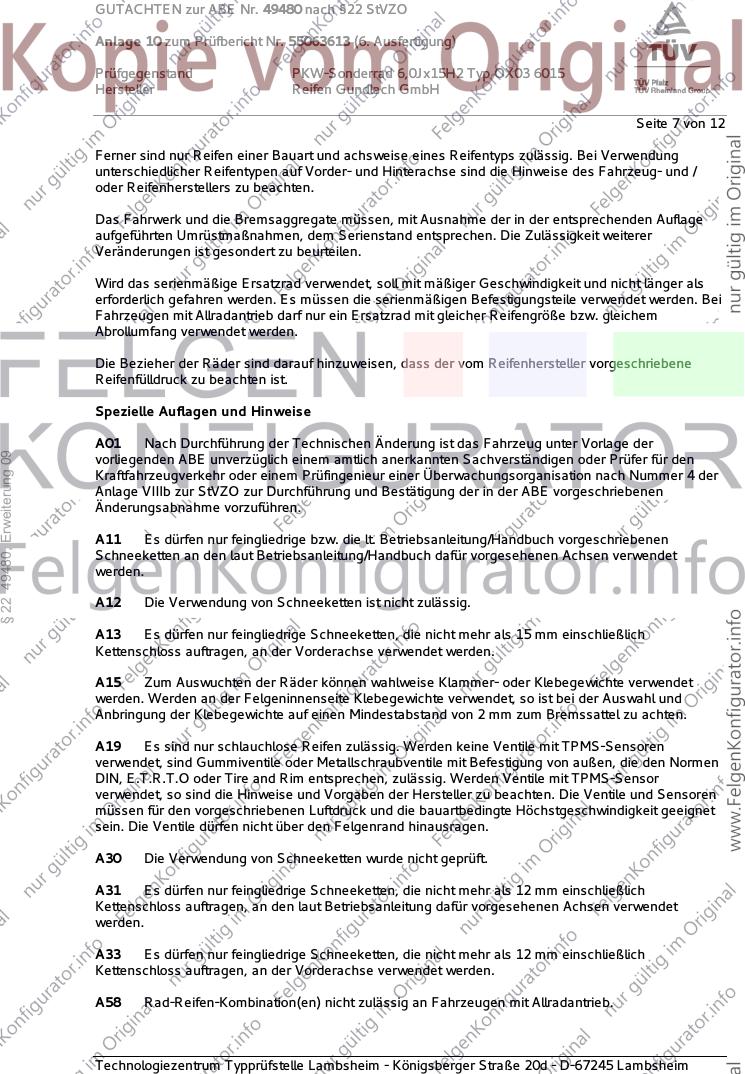

Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
§ 22 49480, Erweiterung 09
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 8 von 12

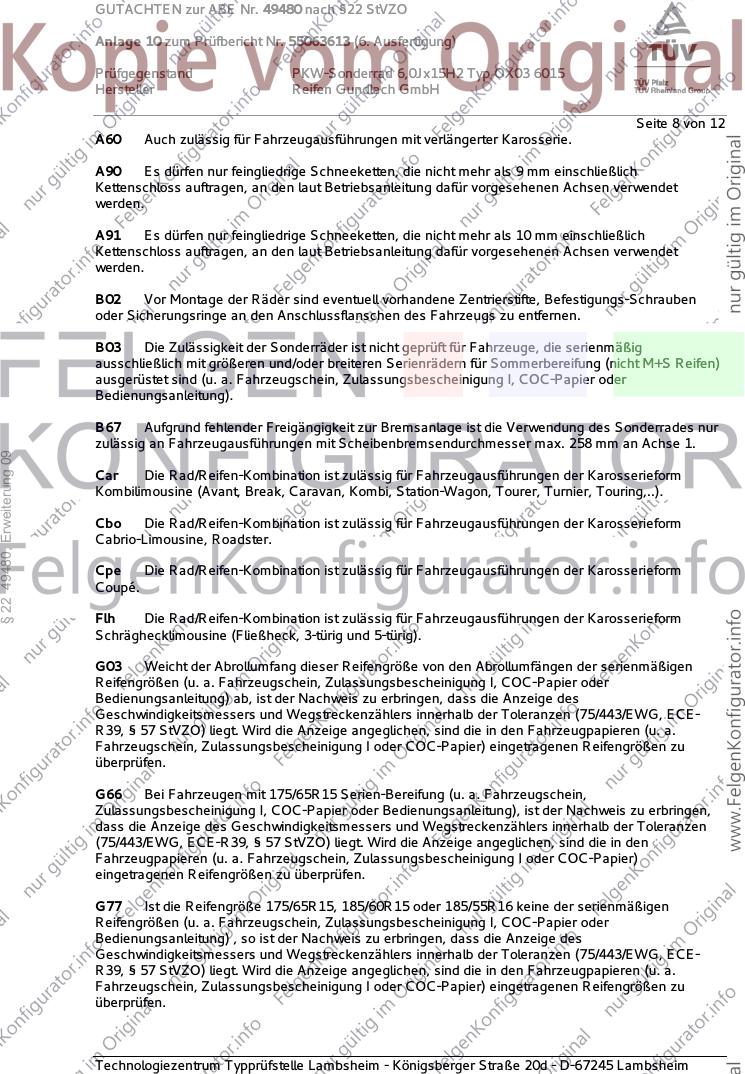

A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B67 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 258 mm an Achse 1.
§ 22 49480, Erweiterung 09
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G66 Bei Fahrzeugen mit 175/65R15 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 9 von 12

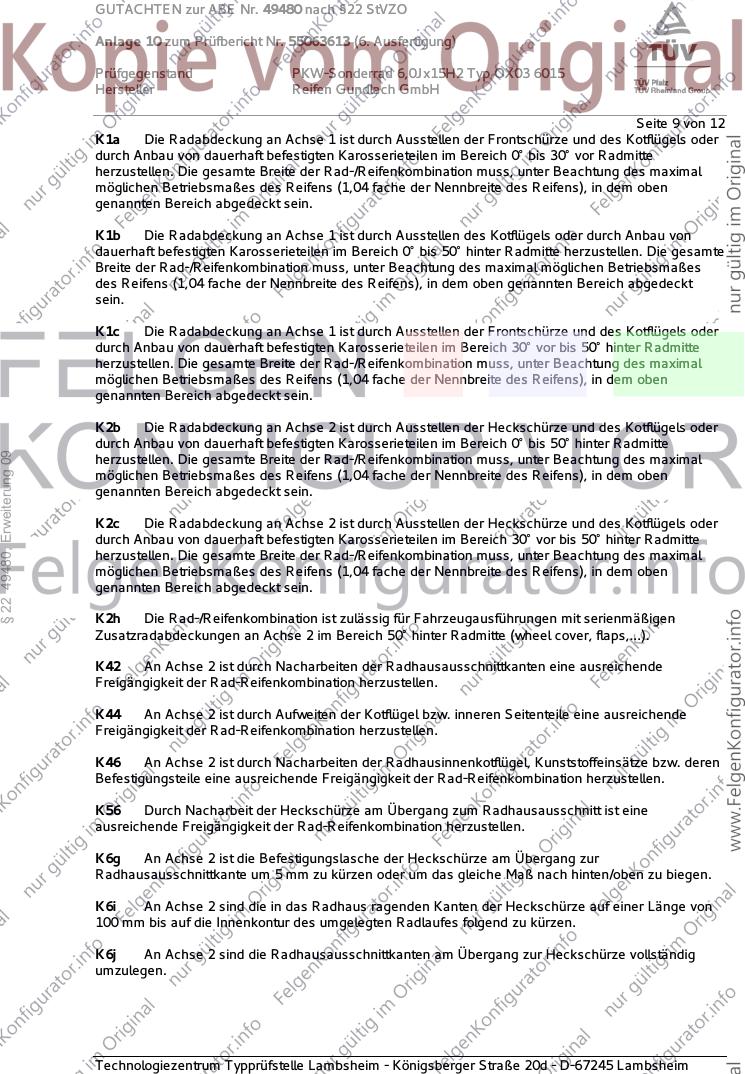

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
§ 22 49480, Erweiterung 09
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 10 von 12

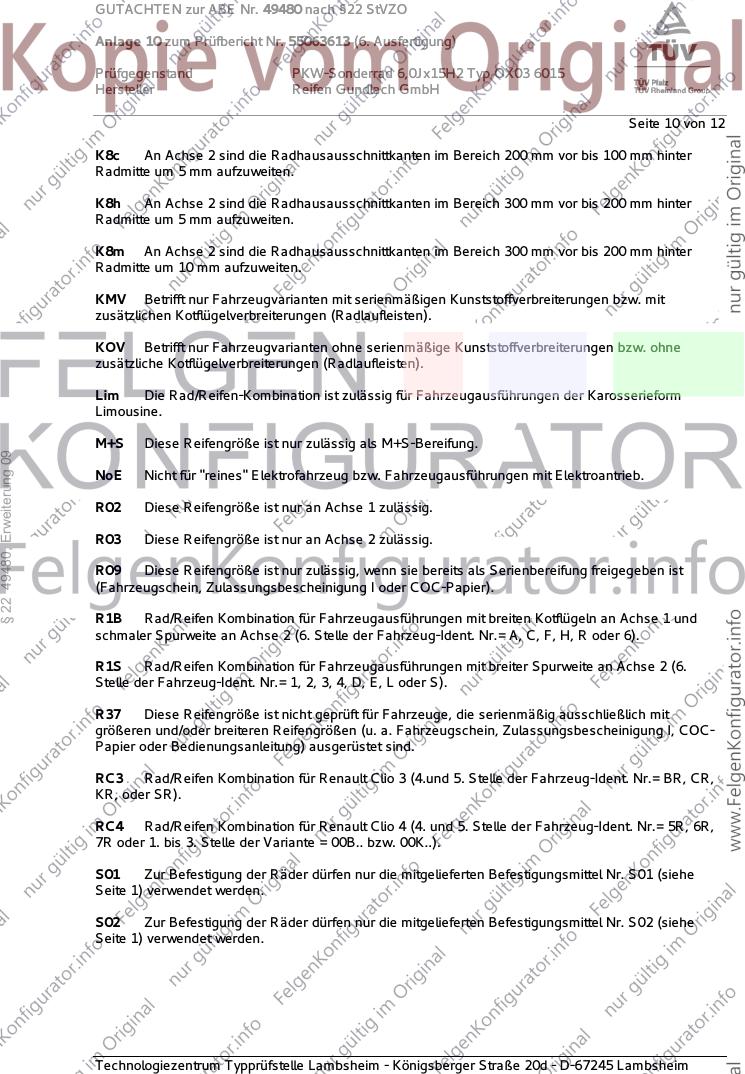

K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
§ 22 49480, Erweiterung 09
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6.
Stelle der Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR,
KR, oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. und 5. Stelle der Fahrzeug-Ident. Nr.= 5R, 6R,
7R oder 1. bis 3. Stelle der Variante = 00B.. bzw. 00K..).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 11 von 12

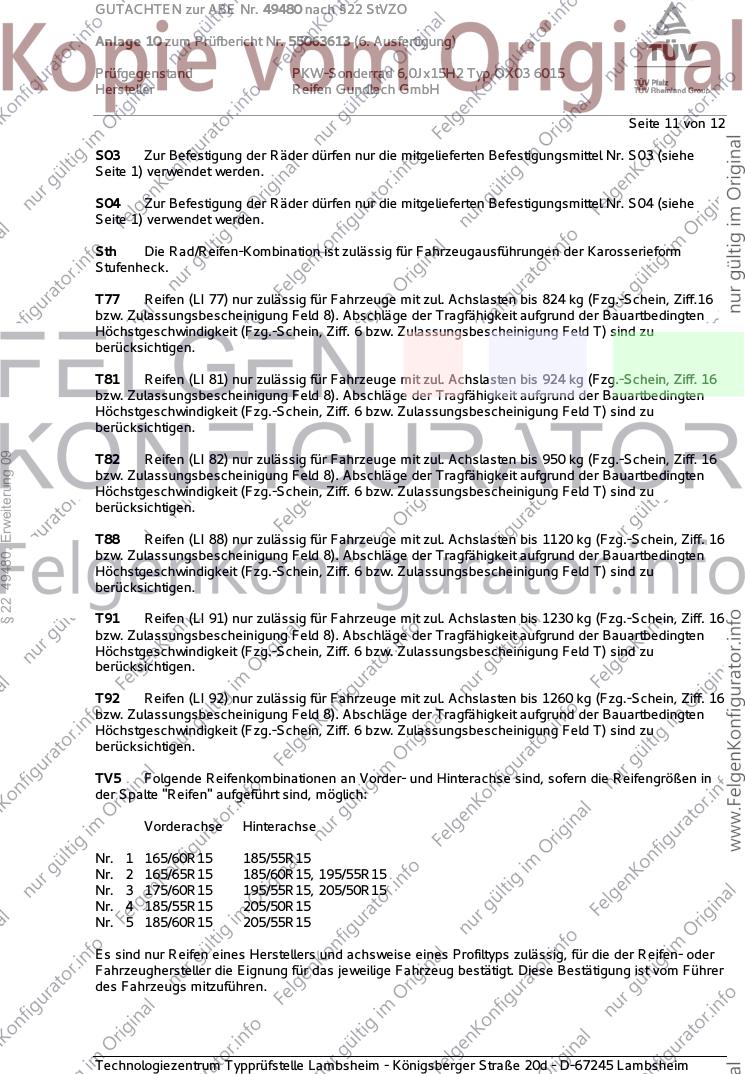

S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 49480, Erweiterung 09
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
TV5 Folgende Reifenkombinationen an Vorder- und Hinterachse sind, sofern die Reifengrößen in
der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 165/60R15 185/55R15
Nr. 2 165/65R15 185/60R15, 195/55R15
Nr. 3 175/60R15 195/55R15, 205/50R15
Nr. 4 185/55R15 205/50R15
Nr. 5 185/60R15 205/55R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 12 von 12

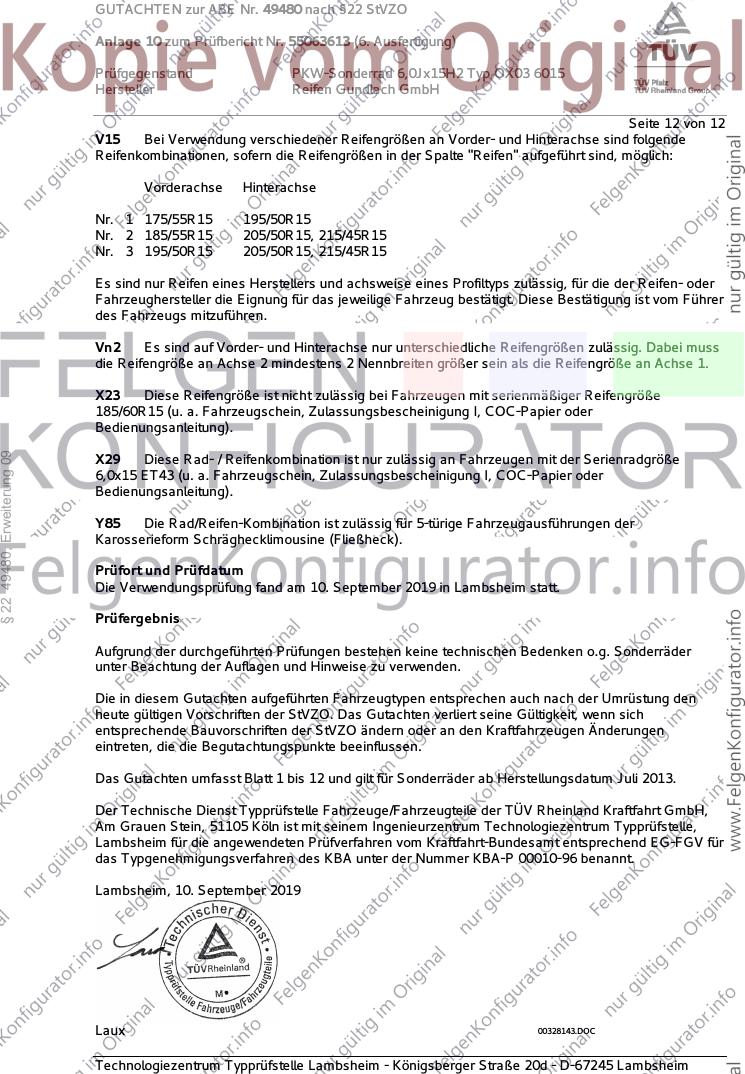

V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X23 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
§ 22 49480, Erweiterung 09
X29 Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit der Serienradgröße
6,0x15 ET43 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. September 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juli 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. September 2019
Laux 00328143.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
